WS602DUO - Altavoz bluetooth THOMSON - Manual de uso y guía de instrucciones gratis

Tipo de producto	Altavoz de estantería Bluetooth activo
Marca	Thomson
Modelo	WS602DUO
Dimensiones (L x A x P)	150 x 170 x 235 mm
Peso	Aproximadamente 2,5 kg (por altavoz)
Alimentación	Adaptador de corriente 19V 1,5A (28,5W), 100-240V 50/60Hz
Consumo en espera	0,09 W
Potencia RMS total	30 W (2 x 15 W)
Potencia máxima	30 W
Respuesta en frecuencia	60 Hz - 20 kHz
Impedancia de los altavoces	Woofer 6 Ω, Tweeter 8 Ω
Relación señal/ruido	≥ 80 dB
Distorsión armónica	< 1%
Versión Bluetooth	5.0
Nombre de emparejamiento Bluetooth	WS600DUO
Alcance Bluetooth	Hasta 10 m
Entradas de audio	2 x RCA (Entrada 1 y 2), Óptica, Bluetooth
Funciones del mando a distancia	Encendido/Apagado, Silencio, Volumen, Pistas, Modos (Película/Música/Diálogo, Rock/Jazz/Clásico), Ajuste de agudos, Restablecer
Contenido de la caja	2 altavoces, mando a distancia, cable de 3,5 mm a 2xRCA, cable óptico, cable de conexión de altavoces, adaptador de corriente, manual de usuario
Mantenimiento	Limpiar con un paño suave. No utilizar productos abrasivos.
Garantía	2 años (piezas y mano de obra)

Preguntas frecuentes - WS602DUO THOMSON

¿Cómo conectar el altavoz por Bluetooth?

Encienda el altavoz y pulse el botón Modo hasta seleccionar el modo Bluetooth (indicador azul). En su dispositivo fuente, active el Bluetooth y busque WS600DUO en la lista. Empareje los dispositivos.

¿Qué hacer si no oigo ningún sonido?

Verifique que el altavoz esté encendido y que el volumen sea suficiente. Asegúrese de que los cables de audio estén correctamente conectados y de que la entrada correcta esté seleccionada (Entrada 1, Entrada 2, Óptica o Bluetooth). Pruebe con otra fuente de audio.

¿Cómo restablecer el altavoz a los ajustes de fábrica?

Pulse el botón RESET del mando a distancia o mantenga pulsado el botón de volumen en modo Bluetooth para desconectar todos los dispositivos y restablecer los ajustes predeterminados.

¿Puedo conectar varios altavoces entre sí?

Este modelo no está diseñado para el emparejamiento multicanal inalámbrico. Funciona en estéreo mediante el cable de conexión incluido entre los dos altavoces.

¿Cuál es el alcance máximo del Bluetooth?

El alcance es de aproximadamente 10 metros en campo abierto. Los obstáculos (paredes, muebles) pueden reducir esta distancia.

¿Qué cables se incluyen en la caja?

La caja contiene: un cable de 3,5 mm a 2 x RCA, un cable óptico, un cable de conexión entre los altavoces y un adaptador de corriente.

¿Cómo limpiar el altavoz?

Desconecte el altavoz antes de limpiarlo. Utilice un paño suave. No utilice nunca productos abrasivos, alcohol o limpiadores agresivos.

¿El altavoz es compatible con llamadas telefónicas?

En modo Bluetooth, si llega una llamada durante la reproducción de música, la música se pone en pausa. La reanudación depende del teléfono. No es un kit manos libres.

¿Qué potencia de alimentación usar?

Utilice exclusivamente el adaptador de corriente incluido (19V, 1,5A). Un voltaje diferente podría dañar el aparato.

¿Cómo cambiar entre las fuentes de audio?

Pulse el botón Modo en la parte trasera del altavoz o en el mando a distancia para pasar de Entrada 1 a Entrada 2, Óptica o Bluetooth. El indicador LED cambia de color.

MANUAL DE USUARIO WS602DUO THOMSON

MANUAL DE INSTRUCCIONES

LEA ATENTAMENTE ESTE MANUAL DE INSTRUCCIONES ANTES DE UTILIZAR ESTE ESTE APARATO Y CONSÉRVELO PARA FUTURAS CONSULTAS.

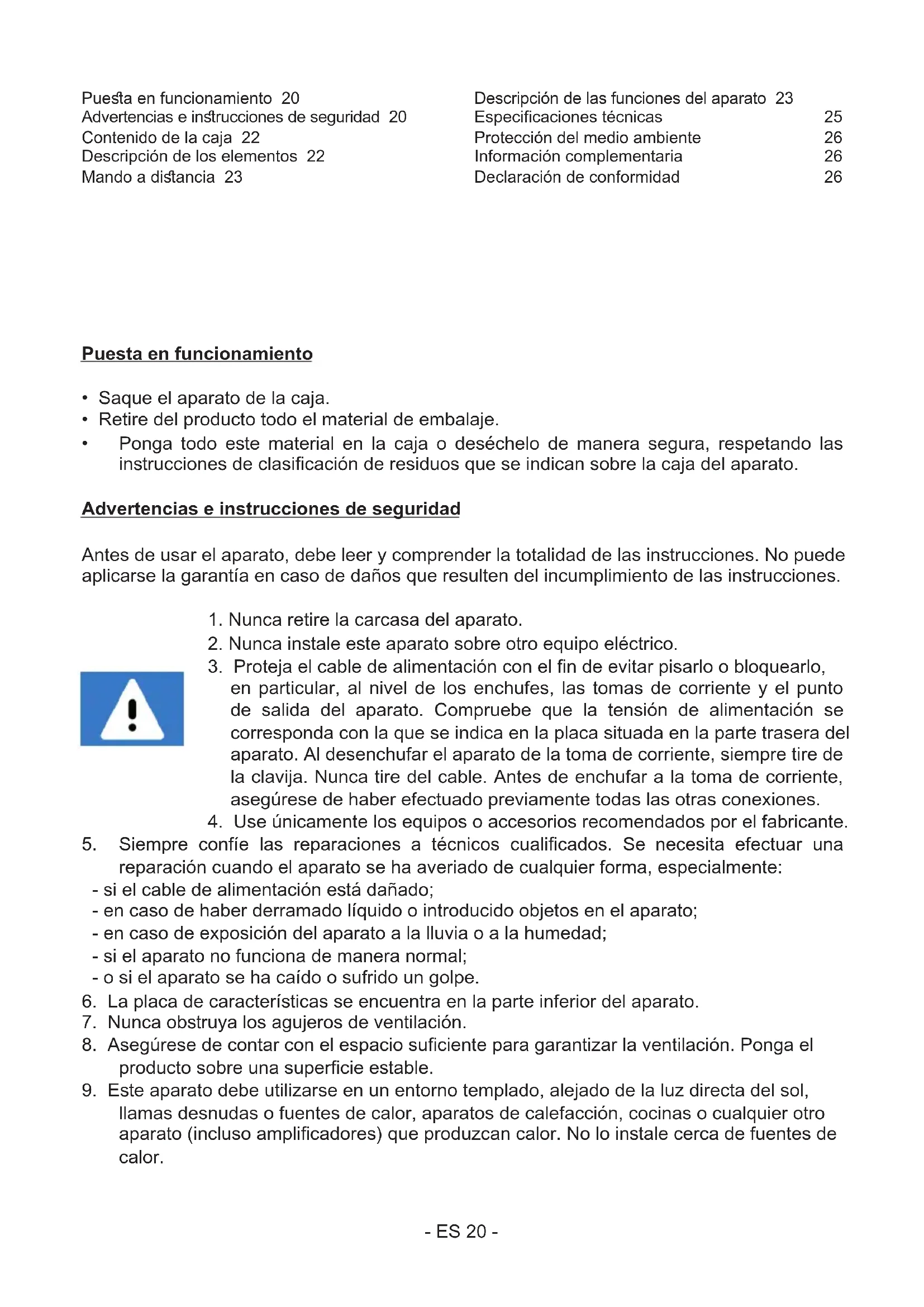

Puesta en funcionamiento

• Saque el aparato de la caja.
• Retire del producto todo el material de embalaje.
• Ponga todo este material en la caja o deséchelo de manera segura, respetando las instrucciones de clasificación de residuos que se indican sobre la caja del aparato.

Advertencias e instrucciones de seguridad

Antes de usar el aparato, debe leer y comprender la totalidad de las instrucciones. No puede aplicarse la garantía en caso de daños que resulten del incumplimiento de las instrucciones.

1. Nunca retire la carcasa del aparato.
2. Nunca instale este aparato sobre otro equipo eléctrico.
3. Proteja el cable de alimentación con el fin de evitar pisarlo o bloquearlo, en particular, al nivel de los enchufes, las tomas de corriente y el punto de salida del aparato. Compruebe que la tensión de alimentación se corresponda con la que se indica en la placa situada en la parte trasera del aparato. Al desenchufar el aparato de la toma de corriente, siempre tire de la clavija. Nunca tire del cable. Antes de enchufar a la toma de corriente, asegúrese de haber efectuado previamente todas las otras conexiones.

4. Use únicamente los equipos o accesorios recomendados por el fabricante.

5. Siempre confíe las reparaciones a técnicos cualificados. Se necesita efectuar una reparación cuando el aparato se ha averiado de cualquier forma, especialmente:

6. si el cable de alimentación está dañado;

7. en caso de haber derramado líquido o introducido objetos en el aparato;
8. en caso de exposición del aparato a la lluvia o a la humedad;
9. si el aparato no funciona de manera normal;

10. o si el aparato se ha caído o sufrido un golpe.

11. La placa de características se encuentra en la parte inferior del aparato.

12. Nunca obstruya los agujeros de ventilación.
13. Asegúrese de contar con el espacio suficiente para garantizar la ventilación. Ponga el producto sobre una superficie estable.

14. Este aparato debe utilizarse en un entorno templado, alejado de la luz directa del sol, llamas desnudas o fuentes de calor, aparatos de calefacción, cocinas o cualquier otro aparato (incluso amplificadores) que produzcan calor. No lo instale cerca de fuentes de calor.

15. Las baterías (bloque de la batería o pilas instaladas) no se deben exponer a un calor excesivo, por ejemplo, los rayos del sol, un incendio, etc.

16. Desenchufe siempre el aparato antes de limpiarlo. No lubrique ninguna pieza de este aparato. Límpielo con un paño suave. No use productos abrasivos ni limpiadores agresivos.
17. Para poder desenchufar este aparato de la toma de corriente si fuera necesario, asegúrese siempre de poder acceder fácilmente al cable de alimentación, al enchufe o al adaptador.
18. No use este aparato cerca de un punto de suministro de agua. No debe entrar en contacto con gotas ni salpicaduras. No use este aparato en un ambiente húmedo o mojado.
19. Desenchufe el aparato en caso de tormenta o si no lo va a usar durante un período prolongado.
20. Este aparato puede ser usado por niños a partir de 8 años, así como por personas con capacidades físicas, sensoriales o mentales reducidas o con falta de experiencia y conocimientos si se les vigila o se les han proporcionado instrucciones acerca del uso seguro del aparato y entienden los riesgos a los que se exponen. Los niños no deben jugar con el aparato ni el cable (riesgo de estrangulamiento). La limpieza y el mantenimiento no pueden dejarse en manos de niños sin vigilancia.
21. Este aparato debe alimentarse únicamente con una muy baja tensión de seguridad que corresponde al marcado que figura sobre él.
22. La batería se debe extraer del aparato antes de eliminarlo. El aparato se debe desconectar de la corriente cuando se vaya a extraer la batería.
23. Durante su funcionamiento, el aparato debe estar colocado a una distancia mínima de 20 cm del cuerpo.
24. Este aparato está destinado exclusivamente a una utilización doméstica; no lo use al aire libre.

CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN ATTENTION RISQUE DE CHOC ELECTRIQUE NE PAS OUVRIR

El símbolo del rayo dentro de un triángulo equilátero advierte a los usuarios sobre la presencia de tensiones peligrosas no aisladas en el interior del aparato que son bastante potentes como para constituir un riesgo de electrocución.

El signo de exclamación dentro de un triángulo indica la presencia de instrucciones importantes relativas al funcionamiento y mantenimiento (reparación) en la documentación del aparato.

Material de Clase II
Corriente continua
Corriente alterna
Solo para uso en interiores

Contenido de la caja

• Unidad principal
• Mando a distancia
• Manual de instrucciones
  • Cable 3,5mm a 2 x RCA
• Cable óptico
• Adaptador de corriente

- Cable de conexión de los altavoces

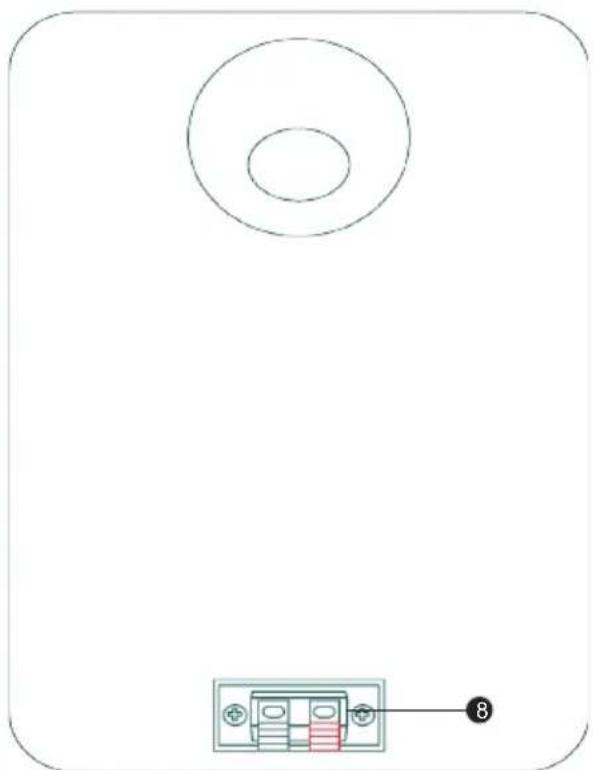

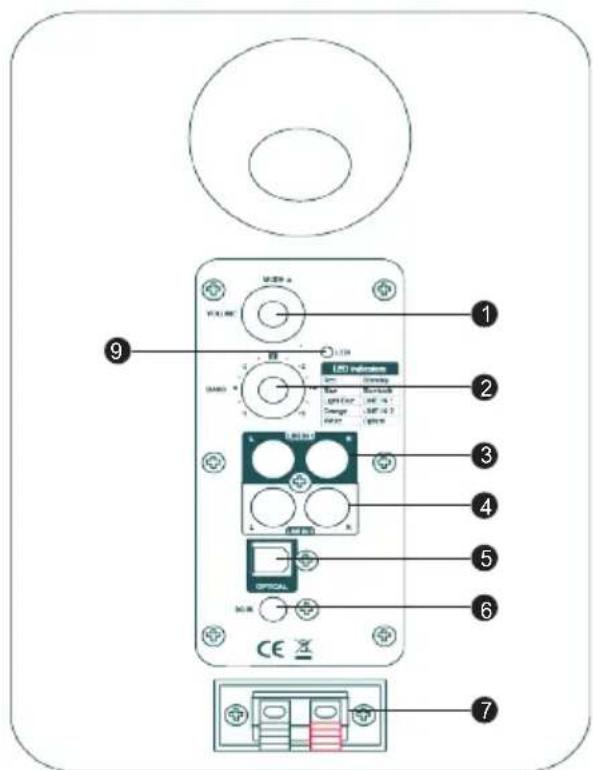

Descripción de los elementos

1 2 3 4 5 6 7 8 9 LED indicators OFF Switch Light Exer Lift 10 Charger Lift 10.2 Power Lift 10.3 Lift 10.4 Lift 10.5 Lift 10.6 Lift 10.7 Lift 10.8 Lift 10.9 Lift 11.0 Lift 11.1 Lift 11.2 Lift 11.3 Lift 11.4 Lift 11.5 Lift 11.6 Lift 11.7 Lift 11.8 Lift 11.9 Lift 12.0 Lift 12.1 Lift 12.2 Lift 12.3 Lift 12.4 Lift 12.5 Lift 12.6 Lift 12.7 Lift 12.8 Lift 12.9 Lift 13.0 Lift 13.1 Lift 13.2 Lift 13.3 Lift 13.4 Lift 13.5 Lift 13.6 Lift 13.7 Lift 13.8 Lift 13.9 Lift 14.0 Lift 14.1 Lift 14.2 Lift 14.3 Lift 14.4 Lift 14.5 Lift 14.6 Lift 14.7 Lift 14.8 Lift 14.9 Lift 15.0

1 – Ajuste del volumen / Selección de la entrada/encendido/apagado

Modo: Pulsar para navegar entre las fuentes de audio:

Entrada 1 > Entrada 2 > Bluetooth > Óptica

2 - Bajos ajustables

3 – Puerto de entrada Entrada 1

4 – Puerto de entrada Entrada 2

5 – Puerto de entrada óptica

6 – Entrada de alimentación eléctrica

7 – Puerto de salida del altavoz

8 – Puerto de entrada del altavoz

9 - Indicador LED:

Azul claro: Entrada 1

Naranja: Entrada 2

Azul: Bluetooth

Rojo: En suspensión

Blanco: Óptica

Mando a distancia

	Encendido/Apagado		MUTE	Poner en silencio / Subir el volumen
	Aumentar el volumen		VOL-	Bajar el volumen
	Pista anterior		>	Pista siguiente
	Reproducción/Pausa		TREB+ TREB-	Aumentar / Reducir los agudos
	Selección de la entrada		RESET	Restablecer los ajustes de fábrica
	BT LINE OPT		Modo Bluetooth / Entrada / Óptica
	MUSIC MOVIE DIALOG		Modo Película / Música / Diálogo
	ROCK JAZZ CLASSIC		Modo Rock / Jazz / Clásico

Descripción de las funciones del aparato

Características técnicas del adaptador

• Alimentación 100-240V 50/60Hz
• Adaptador: 19V 1,5A 28,5W (TP04-190150E)
• Rendimiento medio en modo activo: 88,02 %
• Rendimiento con carga baja (10 %): 80,8 %
• Consumo eléctrico sin carga: 0,09W

En un ambiente con descargas electrostáticas, el aparato podría apagarse. El usuario debe entonces reiniciar el aparato encendiéndolo y seleccionando el modo adecuado. Conexiones

1. Conecte los altavoces con el cable de conexión incluido.
2. Conéctelos a la fuente de alimentación: el piloto de alimentación se enciende.
   Cuando conecte el cable de audio, recuerde respetar la polaridad indicada. *Asegúrese de que el cable negro está conectado al mismo color en cada altavoz (por ejemplo:
   Alimentación negra en alimentación negra) y que el cable negro y blanco está conectado al mismo color en cada altavoz (ej.: alimentación roja en alimentación roja). Si la conexión está invertida, la calidad de sonido será menor.

Entrada de audio

1. Pulse el botón «Modo» para seleccionar una entrada de audio.
   El indicador se enciende en azul para la Entrada 1 y en naranja para la Entrada 2.
2. Utilice el cable RCA adecuado para conectar una fuente de audio a los altavoces.
3. Reproduzca la música desde su aparato conectado y ajuste el volumen en su aparato o girando el botón «Modo».

Funcionamiento Bluetooth

1. Encienda los altavoces y cambie al modo Bluetooth pulsando el botón de volumen principal en la parte trasera del altavoz activo. El indicador se enciende en azul.
2. Utilice la función «Parámetros» de su aparato fuente (teléfono móvil, tableta, etc.) y busque los aparatos Bluetooth cercanos: Encontrará «WS600DUO» en la lista.
3. Empareje su aparato con «WS600DUO»
4. Encienda las pistas de audio en su aparato conectado y ajuste el volumen como desee.
5. vuelva a «Parámetros» de su aparato conectado para desconectar el Bluetooth.

Observación: La distancia de conexión máxima es de 10 metros aproximadamente.

Coloque el altavoz Bluetooth lo más cerca posible del aparato conectado para evitar que se interrumpa la conexión.

Resolución de problemas

Problema Solución
No se escucha nada	Compruebe que el indicador de alimentación está correctamente ENCENDIDO.
	Intente aumentar el volumen con el ajuste central o con el mando a distancia
	Asegúrese de que los cables de audio están correctamente conectados y de que la entrada está bien ajustada en los altavoces.
	Compruebe que haya una señal de salida desde la fuente de audio.
Imposible conectarse a través de Bluetooth	Asegúrese de que el altavoz esté ajustado a la entrada de Bluetooth; en otro modo de entrada de audio, el Bluetooth no se puede emparejar o conectar.
	Desconecte cualquier aparato Bluetooth manteniendo pulsado el botón del volumen en modo Bluetooth, vuelva a intentarlo después.
El altavoz biblioteca WS600DUO no se enciende	La distancia eficaz de transmisión Bluetooth es de 10 metros, recuerde utilizarlo correctamente sin superar esta distancia.
	Pruebe otro aparato Bluetooth para conectar.
	Compruebe que el aparato está correctamente conectado a la corriente, y que el interruptor de la toma de corriente esté encendido.

Especificaciones técnicas

TipoEspecificaciones	TipoEspecificaciones
Sistema de altavoces completo	4” (10W)*2 Tweeter 1	25” (5W)*2
Potencia pico 30 W Frecuencia sin cable 2 402 - 2 480 MHz
Potencia RMS 30 W Versión del Bluetooth			5.0
Consumo de energía	0,09 W EIRP -2,9 dBm
Potencia de alimentación	CC 19V, 1,5A Distorsión < 1%
Impedancia del altavoz	6Ω/woofer,8Ω/tweeter	Frecuencia del altavoz	60 Hz - 20K Hz
Relación S/R ≥80dB Entrada Bluetooth,			ENTRADA1 (RCA), ENTRADA2 (RCA), Óptica
Nombre de emparejamiento del Bluetooth	WS600DUO	Altavoz	4 cm, altavoz de 2,25 ohmios
Dimensiones	150 x 170 x 235 mm	Distancia de transmisión	10 m

El producto ha sido diseñado y fabricado con materiales y componentes de alta calidad que pueden reciclarse y reutilizarse.

Se deben señalar los aspectos medioambientales de la eliminación de las baterías.

Cuando el símbolo de un contenedor de basura con ruedas tachado se encuentra en un producto, indica que éste está regulado por la directiva europea 2002/96/CE. Consulte a las autoridades pertinentes para informarse acerca del sistema local de recogida selectiva de basuras para productos eléctricos y electrónicos. Proceda según la normativa local y no deseche sus productos antiguos con los residuos domésticos. Al realizar la eliminación de este producto, también ayuda a evitar las consecuencias potencialmente negativas para el medio ambiente y la salud humana.

Información complementaria

• Si hubiera una llamada entrante mientras el sistema WS600DUO está conectado a su teléfono móvil para reproducir música, la reproducción se pausará inmediatamente cuando responda a la llamada y se reanudará una vez finalizada la misma (a veces, quedará pausado después de finalizar la llamada. Esto dependerá de su teléfono).
• La palabra Bluetooth ^® , la marca y el logotipo son marcas registradas propiedad de Bluetooth SIG, Inc. y todo uso de estas marcas por parte de Bigben Interactive se hace en virtud de una licencia. Las demás marcas y los nombres comerciales pertenecen a sus propietarios respectivos.
• THOMSON es una marca de Talisman Brands, Inc. utilizada bajo licencia por Bigben Interactive.
• Este producto ha sido fabricado y vendido bajo la responsabilidad de Bigben Interactive.
• THOMSON y el logotipo THOMSON son marcas comerciales utilizadas bajo licencia por Bigben Interactive – para obtener más información, consulte: www.thomson-brand.com.
• Todos los demás productos, servicios, denominaciones sociales, marcas, nombres comerciales, nombres de productos y logotipos a los que se hace referencia en este documento son propiedad de sus respectivos dueños.

Declaración de conformidad

- Mediante la presente, Bigben Interactive declara que el equipo radioeléctrico del tipo WS600DUO cumple la directiva 2014/53/UE. El texto íntegro de la Declaración de conformidad UE puede consultarse en la siguiente dirección de Internet: https://www.bigbeninteractive.es/asistencia-tecnica/

Garantía

Bigben garantiza este producto durante 2 años a partir de la fecha de compra, excepto en los países del Espacio Económico Europeo que ofrezcan una garantía más extensa. Le recomendamos conservar su resguardo de la compra en caso de cualquier reclamación. La garantía cubre las averías que se deban a defectos del material, elementos faltantes o un vicio de fabricación. En ese caso, contacte con nuestro servicio de soporte técnico. Si ocurriera

cualquier problema relacionado con un defecto del producto, diríjase con el resguardo a un punto de compra. La garantía no cubre problemas relacionados con un uso incorrecto del producto.

Servicio de asistencia

Para cualquier información, puede contactar con el servicio de atención al cliente. Para esto, le recomendamos que se asegure previamente de disponer de un máximo de información acerca del problema y el producto.

Dirección electrónica: [e-mail] / Tel.: [phone]

Distribuido por Lineas Omenex Metronic S.L.

Pol. Ind. Can Salvatella – Avda. Arraona 54-56

08210 Barberà del Vallès (BCN) - España

Fabricado en China

Fabricado por BIGBEN INTERACTIVE SA

396, Rue de la Voyette

CRT2 - FRETIN

CS 90414

59814 LESQUIN Cedex - Francia

www.bigben.eu

Correo electrónico: [e-mail]
