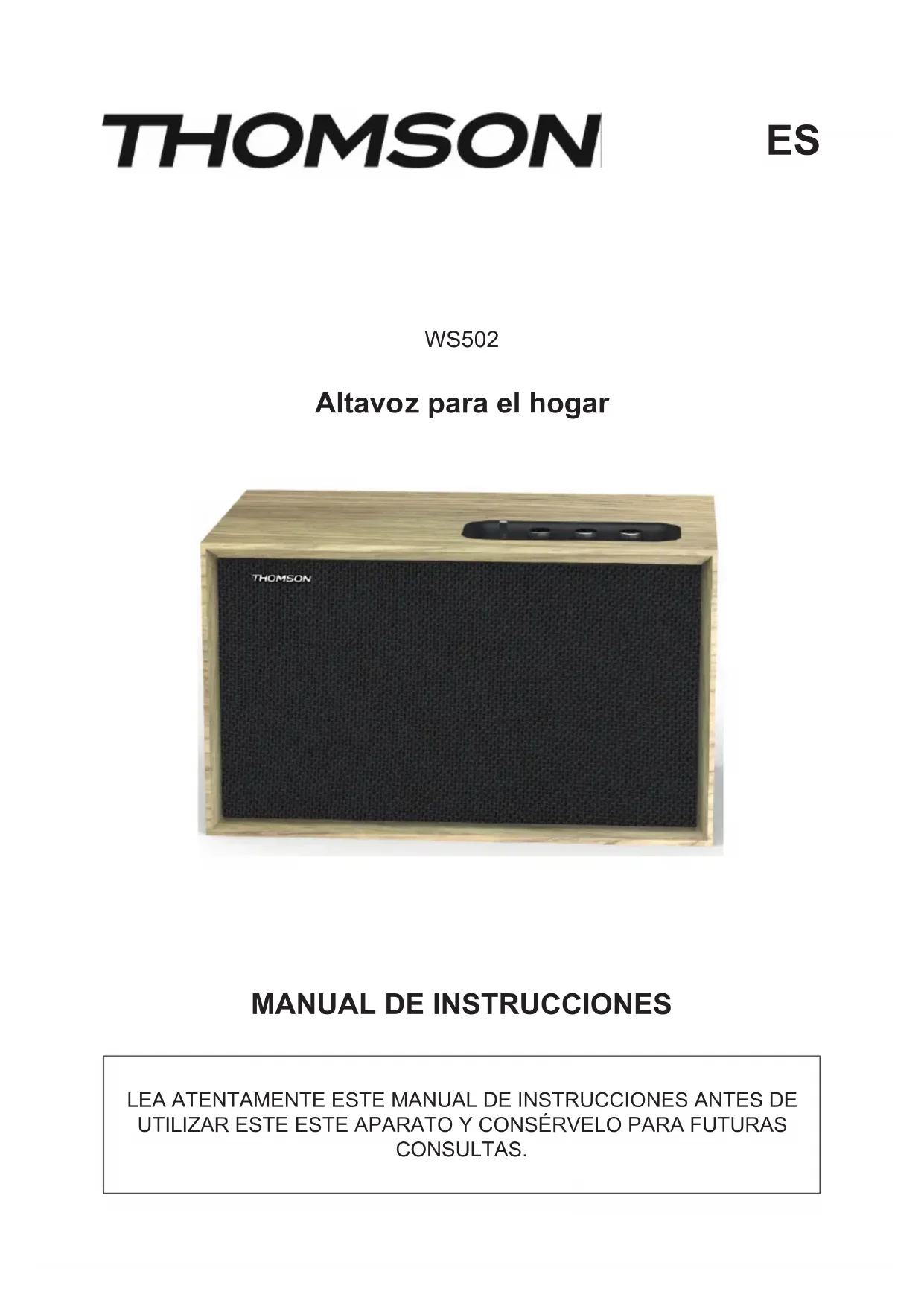

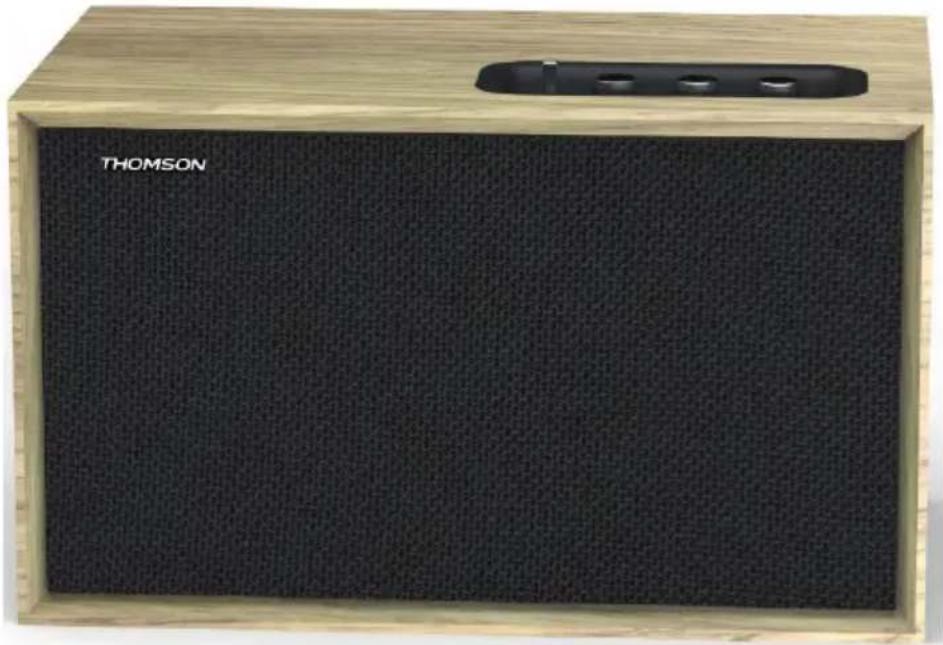

Altavoz para el hogar

THOMSON

MANUAL DE INSTRUCCIONES

LEA ATENTAMENTE ESTE MANUAL DE INSTRUCCIONES ANTES DE UTILIZAR ESTE ESTE APARATO Y CONSÉRVELO PARA FUTURAS CONSULTAS.

Puesta en funcionamiento 19

Advertencias e instrucciones de seguridad 19

Contenido de la caja 21

Descripción de los elementos 21

Función Bluetooth 22

Funcionamiento USB 23

Resolución de problemas 23

Características técnicas del aparato 24

Características técnicas del adaptador 24

Protección del medio ambiente 25

Información complementaria 25

Declaración de conformidad 25

Puesta en funcionamiento

• Saque el aparato de la caja.
• Retire del producto todo el material de embalaje.
• Ponga todo este material en la caja o deséchelo de manera segura, respetando las instrucciones de clasificación de residuos que se indican sobre la caja del aparato.

Advertencias e instrucciones de seguridad

Antes de usar el aparato, debe leer y comprender la totalidad de las instrucciones. No puede aplicarse la garantía en caso de daños que resulten del incumplimiento de las instrucciones.

1. Nunca retire la carcasa del aparato.
2. Nunca instale este aparato sobre otro equipo eléctrico.
3. Proteja el cable de alimentación con el fin de evitar pisarlo o bloquearlo, en particular, al nivel de los enchufes, las tomas de corriente y el punto de salida del aparato. Compruebe que la tensión de alimentación se corresponda con la que se indica en la placa situada en la parte trasera del aparato. Al desenchufar el aparato de la toma de corriente, siempre tire de la clavija. Nunca tire del cable. Antes de enchufar a la toma de corriente, asegúrese de haber efectuado previamente todas las otras conexiones.
4. Use únicamente los equipos o accesorios recomendados por el fabricante.
5. Siempre confíe las reparaciones a técnicos cualificados. Se necesita

efectuar una reparación cuando el aparato se ha averiado de cualquier forma, especialmente:

• si el cable de alimentación está dañado;
• en caso de haber derramado líquido o introducido objetos en el aparato;
• en caso de exposición del aparato a la lluvia o a la humedad;
• si el aparato no funciona de manera normal;

• o si el aparato se ha caído o sufrido un golpe.

• La placa de características se encuentra en la parte inferior del aparato.

• Nunca obstruya los agujeros de ventilación.
• Asegúrese de contar con el espacio suficiente para garantizar la ventilación. Ponga el producto sobre una superficie estable.

• Este aparato debe utilizarse en un entorno templado, alejado de la luz directa del sol, llamas desnudas o fuentes de calor, aparatos de calefacción, cocinas o cualquier otro aparato (incluso amplificadores) que produzcan calor. No instale cerca de fuentes de calor.

• Las baterías (bloque de la batería o pilas instaladas) no se deben exponer a un calor excesivo, por ejemplo, los rayos del sol, un incendio, etc.

• Desenchufe siempre el aparato antes de limpiarlo. No lubrique ninguna pieza de este aparato. Límpielo con un paño suave. No use productos abrasivos ni limpiadores agresivos.
• Para poder desenchufar este aparato de la toma de corriente si fuera necesario, asegúrese siempre de poder acceder fácilmente al cable de alimentación, el enchufe o el adaptador.
• No use este aparato cerca de un punto de suministro de agua. No debe entrar en contacto con gotas ni salpicaduras. No use este aparato en un ambiente húmedo o mojado.
• Desenchufe el aparato en caso de tormenta o si no lo va a usar durante un período prolongado.
• Este aparato puede ser usado por niños a partir de 8 años, así como por personas con capacidades físicas, sensoriales o mentales reducidas o con falta de experiencia y conocimientos si se les vigila o se les han proporcionado instrucciones acerca del uso seguro del aparato y entienden los riesgos a los que se exponen. Los niños no deben jugar con el aparato ni el cable (riesgo de estrangulamiento). La limpieza y el mantenimiento no pueden dejarse en manos de niños sin vigilancia.
• Este aparato debe alimentarse únicamente con una muy baja tensión de seguridad que corresponde al marcado que figura sobre él.
• La batería se debe extraer del aparato antes de eliminarlo. El aparato se debe desconectar de la corriente cuando se vaya a extraer la batería.
• Durante su funcionamiento, el aparato debe estar colocado a una distancia mínima de 20 cm del cuerpo.
• Este aparato está destinado exclusivamente a una utilización doméstica; no lo uses al aire libre.

CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN ATTENTION RISQUE DE CHOC ELECTRIQUE NE PAS OUVRIR

El símbolo del rayo dentro de un triángulo equilátero advierte a los usuarios sobre la presencia de tensiones peligrosas no aisladas en el interior del aparato que son bastante potentes como para constituir un riesgo de electrocución.

El signo de exclamación dentro de un triángulo indica la presencia de instrucciones importantes relativas al funcionamiento y mantenimiento (reparación) en la documentación del aparato.

Material de Clase II
Corriente continua
Corriente alterna
Solo para uso en interiores

Contenido de la caja

• Altavoz
• Manual de instrucciones
  • Cable 3,5mm a 2 x RCA
• Adaptador de red

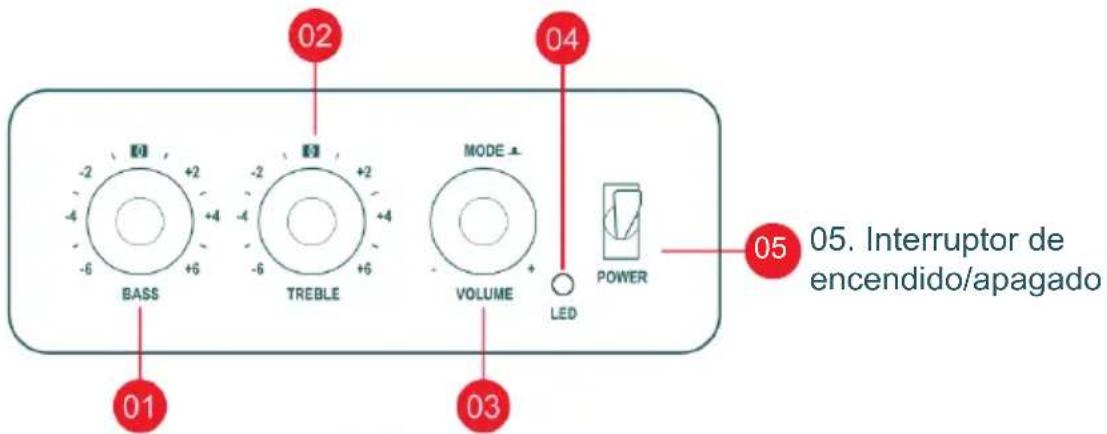

Descripción de los elementos

1. Control de agudos 04. Indicador LED


01 BASS -2 +2 -4 +4 -6 +6 02 TREBLE -2 +2 -4 +4 -6 +6 MODE + VOLUME 03 04 LED POWER 05. Interruptor de encendido/apagado

1. Control de los bajos

2. Control del volumen principal / modo

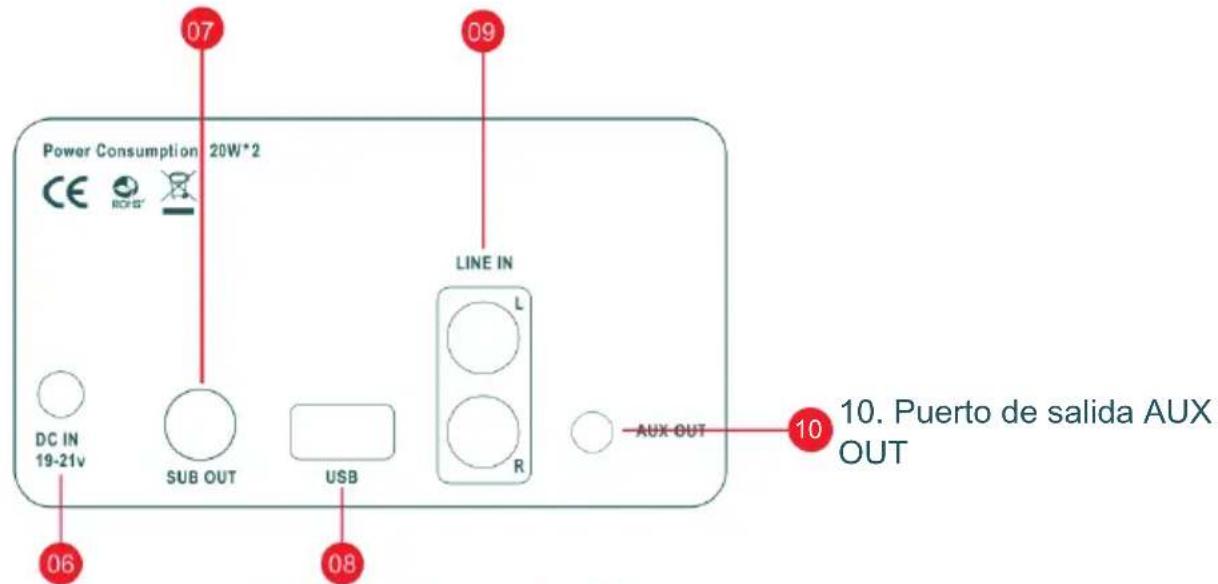

3. Puerto de salida SUB OUT 09. Puerto de entrada Line in

Power Consumption 20W*2 CE OCB LINE IN L SUB OUT USB R AUX OUT 10. Puerto de salida AUX OUT 07 09 06 08

1. Puerto de alimentación

2. Puerto de entrada USB

Entrada Line In

1. Pulse el botón de modo / volumen para seleccionar una entrada Line In. El indicador luminoso se encenderá de color verde claro.
2. Utilice el cable RCA adecuado para conectar una fuente de audio a los altavoces.
3. Reproduzca la música desde su aparato conectado y ajuste el volumen en su aparato girando el botón modo / volumen.

Salida de caja de graves (Sub Out)

1. Use el cable de audio para conectar una caja de graves activa adicional (NO incluida) al WS502.
2. Reproduzca la música desde su aparato conectado y ajuste el volumen en su aparato girando el botón modo / volumen.

Salida auxiliar (AUX Out)

1. Use el cable de audio para conectar el puerto de entrada auxiliar de un aparato adicional (NO incluido: barra de sonido, altavoz para biblioteca, etc.) al WS502.
2. Reproduzca la música desde su aparato conectado y ajuste el volumen en su aparato girando el botón modo / volumen.

Función Bluetooth

1. Encienda el altavoz y cambie a modo Bluetooth pulsando el botón modo / volumen en el panel superior del altavoz activo. El indicador se encenderá de color azul.
2. Acceda a los Ajustes de su aparato fuente (teléfono móvil, tableta, etc.) y busque los aparatos Bluetooth cercanos: Encontrará «WS502» en la lista.
3. Empareje su aparato con el «WS502».
4. Encienda las pistas de audio en su dispositivo y ajuste el volumen como desee.
5. Para desconectar el Bluetooth, realice dos toques rápidos.

Observación: La distancia de conexión máxima es de 10 metros aproximadamente. Coloque el altavoz Bluetooth lo más cerca posible del aparato para evitar que se interrumpa la conexión.

Funcionamiento USB

1. Inserte una memoria USB en el puerto USB A de la parte trasera.

2. Pulse el botón de modo / volumen para seleccionar el modo USB. El indicador se encenderá de color violeta.

* El tamaño máximo de la memoria USB para la reproducción MP3 no debe superar los 32 GB.

Resolución de problemas

Problema Solución
No se escucha audio	Compruebe que el indicador de alimentación está correctamente ENCENDIDO.
	Intente aumentar el volumen con el control de volumen principal.
	Asegúrese de que los cables de audio están correctamente conectados y de que la entrada está bien ajustada en los altavoces.
	Compruebe que haya una señal de salida desde la fuente de audio.
Imposible conectarse a través de Bluetooth	Asegúrese de que el altavoz esté ajustado a la entrada de Bluetooth; en otro modo de entrada de audio, el Bluetooth no se puede emparejar o conectar.
	Desconecte cualquier aparato Bluetooth manteniendo pulsado el botón del volumen en modo Bluetooth, vuelva a intentarlo después.
El altavoz para biblioteca WS502 no se enciende.	La distancia eficaz de transmisión Bluetooth es de 10 metros, recuerde utilizarlo correctamente sin superar esta distancia.
	Intente conectar otro aparato Bluetooth.
	Compruebe que el aparato está correctamente conectado a la corriente, y que el interruptor de la toma de corriente esté encendido.

Tipo Especificaciones	Tipo Especificaciones
Tweeter 1,25 pulgadas	(5 W) x 2	Altavoz mid-woofer 4	pulgadas (30 W) x 1
Potencia pico 50 W Frecuencia sin cable 2402 - 2480 MHz
Potencia RMS 40 W Versión del		Bluetooth	5.0
Relación S/R ≥ 80 dB	EIRP -4.9dBm
Consumo de energía	0,09 W Distorsión < 1 %
Potencia de entrada CC 19 V, 1,65 A Frecuencia del altavoz		40 Hz - 20 kHz
Impedancia del altavoz	4 Ω /woofer 4 Ω / tweeter	Entradas	Bluetooth, Line In (RCA), USB
Salidas	AUX out, Sub out	Distancia de transmisión	10 m
Nombre para emparejamiento Bluetooth	WS502	Dimensiones	291 x 170 x 153 mm

Características técnicas del adaptador

• FIT-POWER
  • Adaptador: TP04-190165E;
  • corriente 100 - 240 V 50 / 60 Hz 1,2 A máx. ;
  • 19 V 1,65 A, 31,4 W
  • Rendimiento medio en modo activo: __89,28__ %
  • Rendimiento con carga baja (10 %): _83,85_ %
• Consumo eléctrico sin carga: _0,09____W

Observación: la distancia de conexión máxima es de 10 metros aproximadamente. Coloque el altavoz Bluetooth lo más cerca posible del aparato para evitar que se interrumpa la conexión.

En un ambiente con descargas electrostáticas, el aparato podría apagarse. En ese caso, el usuario debe recargar la batería y reiniciar el aparato.

El producto ha sido diseñado y fabricado con materiales y componentes de alta calidad que pueden reciclarse y reutilizarse.

Se deben señalar los aspectos medioambientales de la eliminación de las baterías.

Cuando el símbolo de un contenedor de basura con ruedas tachado se encuentra en un producto, indica que éste está regulado por la directiva europea 2002/96/CE. Consulte a las autoridades pertinentes para informarse acerca del sistema local de recogida selectiva de basuras para productos eléctricos y electrónicos. Proceda según la normativa local y no deseche sus productos antiguos con los residuos domésticos. Al realizar la eliminación de este producto, también ayuda a evitar las consecuencias potencialmente negativas para el medio ambiente y la salud humana.

Información complementaria

• Para ahorrar energía, cuando el aparato permanezca inactivo durante 10 minutos, se apagará y entrará en modo de espera automáticamente. Se puede volver a encender mediante el botón de encendido.
• Si se produjera una llamada entrante mientras el sistema WS502 está conectado a su teléfono móvil para reproducir música, la reproducción se pausará inmediatamente cuando responda a la llamada y se reanudará una vez finalizada la misma (a veces, quedará pausado después de finalizar la llamada, esto dependerá de su modelo de móvil).
• La palabra Bluetooth ^® , la marca y el logotipo son marcas registradas propiedad de Bluetooth SIG, Inc. y todo uso de estas marcas por parte de Bigben Interactive se hace en virtud de una licencia. Las demás marcas y los nombres comerciales pertenecen a sus propietarios respectivos.
• THOMSON es una marca de Talisman Brands, Inc. utilizada bajo licencia por Bigben Interactive.
• Este producto ha sido fabricado y vendido bajo la responsabilidad de Bigben Interactive.
• THOMSON y el logotipo THOMSON son marcas comerciales utilizadas bajo licencia por Bigben Interactive – para obtener más información, consulte: www.thomson-brand.com.
• Todos los demás productos, servicios, denominaciones sociales, marcas, nombres comerciales, nombres de productos y logotipos a los que se hace referencia en este documento son propiedad de sus respectivos dueños.

Declaración de conformidad

- Mediante la presente, Bigben Interactive declara que el equipo radioeléctrico del tipo WS502 cumple la directiva 2014/53/UE. El texto íntegro de la Declaración de conformidad UE puede consultarse en la siguiente dirección de Internet: www.bigben.fr/support

Garantía

Bigben garantiza este producto durante 2 años a partir de la fecha de compra, excepto en los países del Espacio Económico Europeo que ofrezcan una garantía más extensa. Le recomendamos conservar su resguardo de la compra en caso de cualquier reclamación. La garantía cubre las averías que se deban a defectos del material, elementos faltantes o un vicio de fabricación. En ese caso, contacte con nuestro servicio de soporte técnico. Si ocurriera cualquier problema relacionado con un defecto del producto, diríjase con el resguardo a un punto de compra. La garantía no cubre problemas relacionados con un uso incorrecto del producto.

Servicio de asistencia

Para cualquier información, puede contactar con el servicio de atención al cliente. Para esto, le recomendamos que se asegure previamente de disponer de un máximo de información acerca del problema y el producto.

Dirección electrónica: [e-mail] / Tel.: [phone]
