IT

WS502

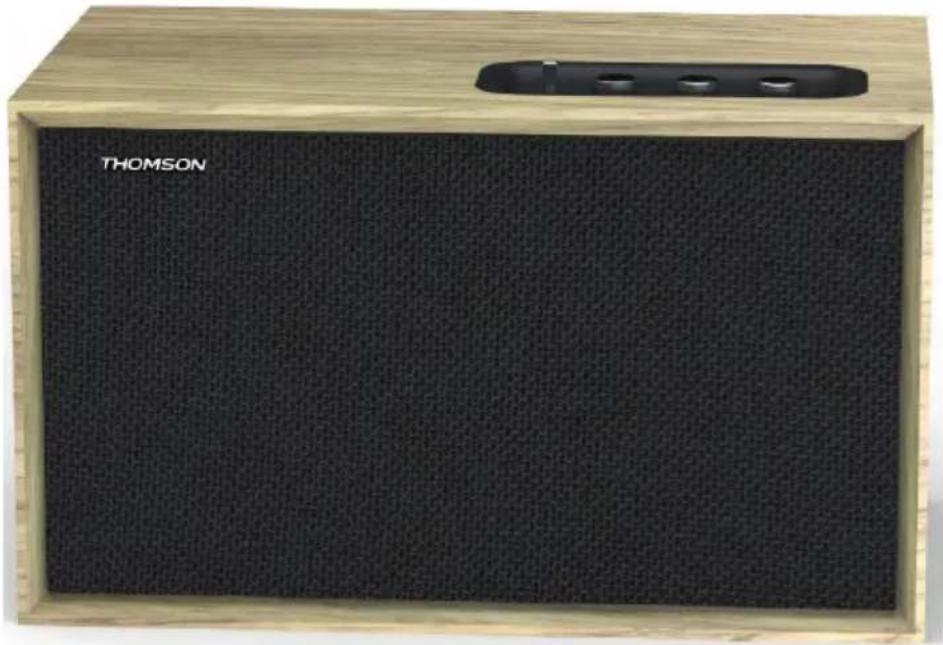

Diffusore acustico per casa

THOMSON

ISTRUZIONI PER L'USO

LEGGERE IL PRESENTE MANUALE CON ATTENZIONE PRIMA DI METTERE IN FUNZIONE IL DISPOSITIVO E CONSERVARLO PER UNA CONSULTAZIONE FUTURA.

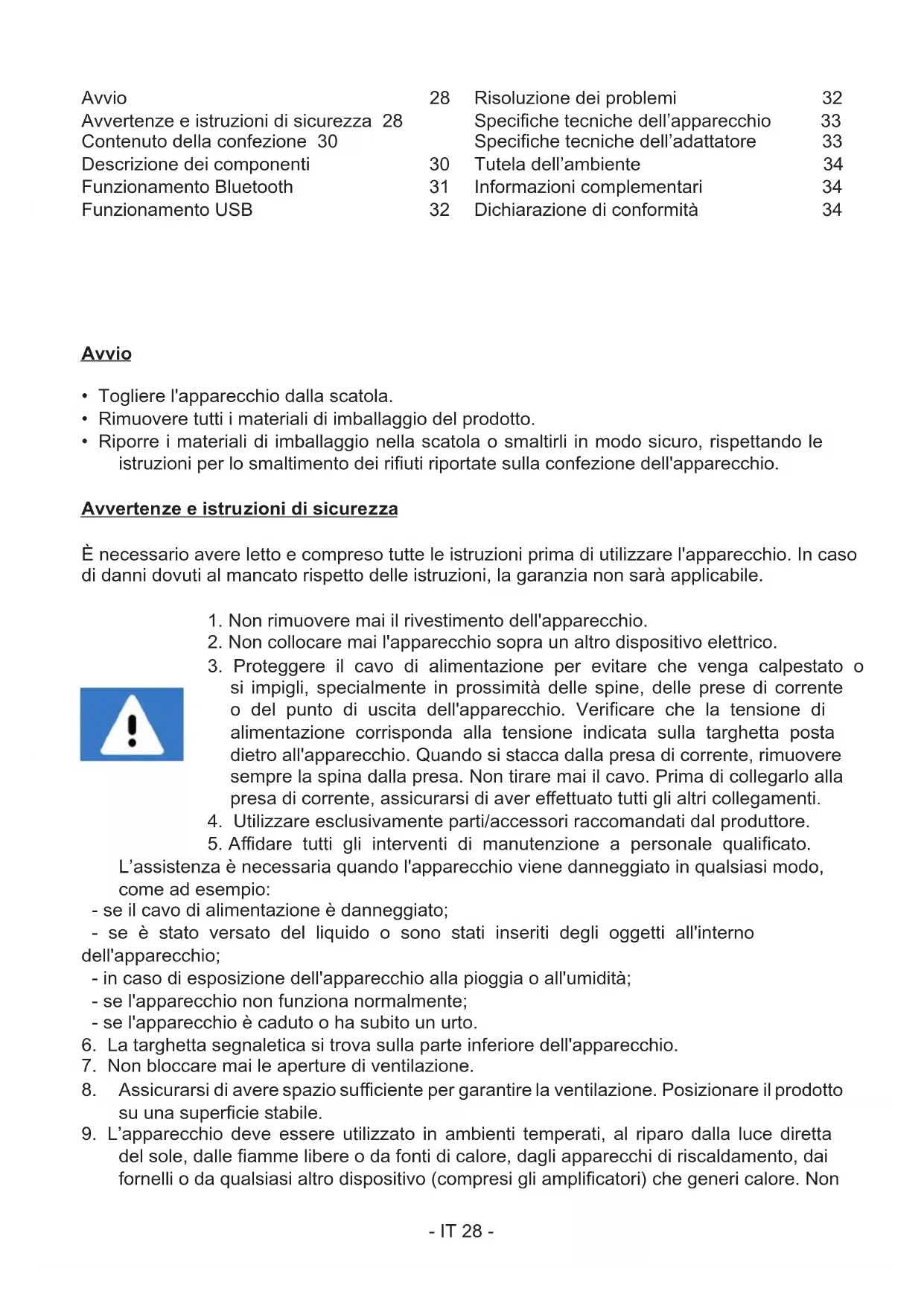

Avvio	28	Risoluzione dei problemi	32
Avvertenze e istruzioni di sicurezza 28		Specifiche tecniche dell'apparecchio	33
Contenuto della confezione 30		Specifiche tecniche dell'adattatore	33
Descrizione dei componenti	30	Tutela dell'ambiente	34
Funzionamento Bluetooth	31	Informazioni complementari	34
Funzionamento USB	32	Dichiarazione di conformità	34

Avvio

• Togliere l'apparecchio dalla scatola.
• Rimuovere tutti i materiali di imballaggio del prodotto.
• Riporre i materiali di imballaggio nella scatola o smaltirli in modo sicuro, rispettando le istruzioni per lo smaltimento dei rifiuti riportate sulla confezione dell'apparecchio.

Avvertenze e istruzioni di sicurezza

È necessario avere letto e compreso tutte le istruzioni prima di utilizzare l'apparecchio. In caso di danni dovuti al mancato rispetto delle istruzioni, la garanzia non sarà applicabile.

1. Non rimuovere mai il rivestimento dell'apparecchio.
2. Non collocare mai l'apparecchio sopra un altro dispositivo elettrico.
3. Proteggere il cavo di alimentazione per evitare che venga calpestato o si impigli, specialmente in prossimità delle spine, delle prese di corrente o del punto di uscita dell'apparecchio. Verificare che la tensione di alimentazione corrisponda alla tensione indicata sulla targhetta posta dietro all'apparecchio. Quando si stacca dalla presa di corrente, rimuovere sempre la spina dalla presa. Non tirare mai il cavo. Prima di collegarlo alla presa di corrente, assicurarsi di aver effettuato tutti gli altri collegamenti.
4. Utilizzare esclusivamente parti/accessori raccomandati dal produttore.
5. Affidare tutti gli interventi di manutenzione a personale qualificato.

L'assistenza è necessaria quando l'apparecchio viene danneggiato in qualsiasi modo, come ad esempio:

- se il cavo di alimentazione è danneggiato;

- se è stato versato del liquido o sono stati inseriti degli oggetti all'interno dell'apparecchio;

- in caso di esposizione dell'apparecchio alla pioggia o all'umidità;

- se l'apparecchio non funziona normalmente;

- se l'apparecchio è caduto o ha subito un urto.

1. La targhetta segnaletica si trova sulla parte inferiore dell'apparecchio.

2. Non bloccare mai le aperture di ventilazione.

3. Assicurarsi di avere spazio sufficiente per garantire la ventilazione. Posizionare il prodotto su una superficie stabile.

4. L'apparecchio deve essere utilizzato in ambienti temperati, al riparo dalla luce diretta del sole, dalle fiamme libere o da fonti di calore, dagli apparecchi di riscaldamento, dai fornelli o da qualsiasi altro dispositivo (compresi gli amplificatori) che generi calore. Non

deve essere installato in prossimità di fonti di calore.

1. Le batterie (pacco batterie o pile installate) non devono essere esposte a calore eccessivo, come luce del sole, fuoco, ecc.
2. Scollegare sempre l'apparecchio prima di pulirlo. Non lubrificare alcuna parte dell'apparecchio. Pulirlo con un panno morbido. Non utilizzare prodotti abrasivi né detergenti aggressivi.
3. Assicurarsi di poter sempre accedere facilmente al cavo di alimentazione, alla spina o all'adattatore, per poter scollegare l'apparecchio dalla presa di corrente, se necessario.
4. Non utilizzare l'apparecchio in prossimità dell'acqua. Evitare che entri in contatto con gocce o schizzi d'acqua. Non utilizzare l'apparecchio in un ambiente umido o bagnato.
5. Scollegare l'apparecchio in caso di temporale o in caso di inutilizzo per un periodo prolungato.
6. L'apparecchio può essere utilizzato dai bambini di età pari o superiore a 8 anni, nonché da persone con ridotte capacità fisiche, sensoriali o mentali o senza esperienza e conoscenze, a condizione che siano sorvegliati o abbiamo ricevuto le istruzioni relative all'utilizzo dell'apparecchio in tutta sicurezza e ne comprendano i potenziali rischi. I bambini non devono giocare con l'apparecchio né con il cavo (rischio di strangolamento). La pulizia e la manutenzione non devono essere eseguite da bambini senza sorveglianza.
7. L'apparecchio deve essere alimentato solamente a bassissima tensione di sicurezza, corrispondente alla marcatura sull'apparecchio.
8. La batteria deve essere rimossa dall'apparecchio prima dello smaltimento. L'apparecchio deve essere scollegato dall'alimentazione quando si rimuove la batteria.
9. Quando è in funzione, il prodotto deve trovarsi a una distanza minima di 20 cm dal corpo umano.
10. L'apparecchio è destinato a un uso domestico; non utilizzarlo all'aperto.

CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN ATTENTION RISQUE DE CHOC ELECTRIQUE NE PAS OUVRIR

Il simbolo del fulmine all'interno di un triangolo equilatero avverte gli utilizzatori della presenza, all'interno dell'apparecchio, di tensioni elettriche pericolose non isolate e sufficientemente potenti da costituire un rischio di folgorazione.

Il punto esclamativo all'interno di un triangolo indica la presenza di istruzioni importanti relative al funzionamento e alla manutenzione (riparazione) nella documentazione che accompagna l'apparecchio.

Materiale di Classe II
Corrente continua
Corrente alternata
Solamente per uso interno

Contenuto della confezione

• Diffusore acustico
- Istruzioni per l'uso
• Cavo da 3,5 mm a 2 RCA
- Adattatore CA

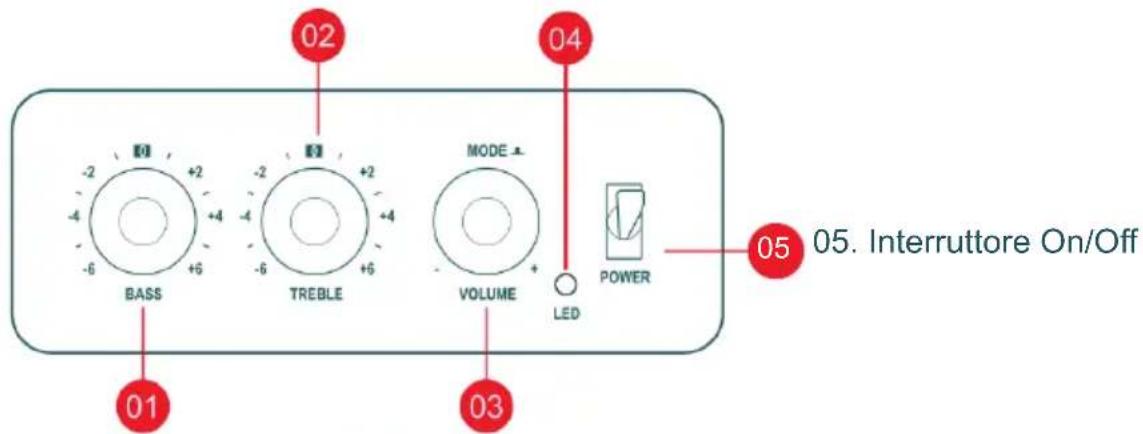

Descrizione dei componenti

1. Regolazione dei toni acuti 04. Indicatore LED

01 BASS -2 +2 -4 +4 -6 +6 02 TREBLE -2 +2 -4 +4 -6 +6 MODE VOLUME + - LED POWER 03 04 05. Interruttore On/Off

1. Regolazione dei toni bassi

2. Regolazione del volume principale/modalità

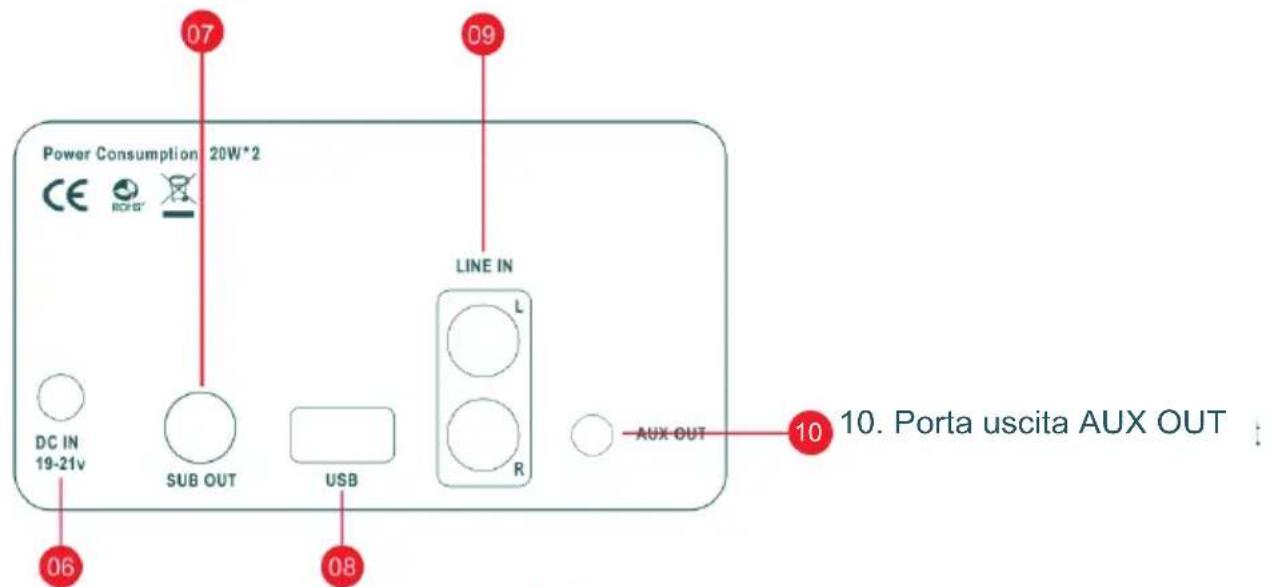

3. Porta uscita SUB OUT 09. Porta ingresso Line in

Power Consumption 20W*2 CE HOS* 07 09 LINE IN L SUB OUT USB R 06 08 AUX OUT 10. Porta uscita AUX OUT

1. Porta di alimentazione

2. Porta ingresso USB

Ingresso Line in

1. Premere il pulsante Mode/Volume per selezionare un ingresso Line in. La spia diventa verde chiaro.
2. Utilizzare il cavo RCA corretto per collegare una sorgente audio ai diffusori acustici.
3. Riprodurre i brani musicali con l'apparecchio collegato e regolare il volume sull'apparecchio utilizzando il tasto Mode/Volume.

Uscita subwoofer (Sub out)

1. Utilizzare il cavo audio per collegare un subwoofer attivo aggiuntivo (NON in dotazione) a WS502.
2. Riprodurre i brani musicali con l'apparecchio collegato e regolare il volume sull'apparecchio utilizzando il tasto Mode/Volume.

Uscita ausiliaria (AUX out)

1. Utilizzare il cavo audio per collegare la porta di ingresso ausiliario di un dispositivo aggiuntivo (NON in dotazione: soundbar, diffusore acustico da scaffale, ecc.) a WS502.
2. Riprodurre i brani musicali con l'apparecchio collegato e regolare il volume sull'apparecchio utilizzando il tasto Mode/Volume.

Funzionamento Bluetooth

1. Accendere il diffusore acustico in modalità Bluetooth premendo il tasto Mode/Volume sul pannello superiore del diffusore acustico attivo. La spia diventa blu.
2. Utilizzare la funzione Parametri dell'apparecchio sorgente (telefono cellulare, tablet, ecc.) e cercare gli apparecchi Bluetooth nelle vicinanze: nella lista apparirà WS502.
3. Abbinare il proprio dispositivo a WS502.
4. Riprodurre le tracce audio sull'apparecchio e impostare il volume desiderato.
5. Toccare due volte rapidamente per scollegare Bluetooth.

Nota: La distanza massima di connessione è di circa 10 metri. Posizionare l'altoparlante Bluetooth il più vicino possibile all'apparecchio per evitare interferenze.

Funzionamento USB

1. Inserire una chiavetta USB nella porta USB A posteriore.

2. Premere il tasto Mode/Volume per scegliere la modalità USB. La spia diventa viola.

* Le dimensioni massime dei supporti USB per la riproduzione di MP3 non devono superare i 32 GB.

Risoluzione dei problemi

Problema Soluzione
Nessun suono	Verificare che la spia di alimentazione sia ACCESA.
	Alzare il volume utilizzando il comando del volume principale.
	Assicurarsi che i cavi audio siano collegati correttamente e che l'ingresso sia impostato sui diffusori acustici.
	Verificare che sia presente il segnale di uscita dalla sorgente audio.
Impossibile collegarsi via Bluetooth	Assicurarsi che l'altoparlante sia regolato sull'ingresso Bluetooth; in un'altra modalità di ingresso audio, il Bluetooth non può essere associato o collegato.
	Scollegare tutti gli apparecchi Bluetooth tenendo premuto il tasto del volume in modalità Bluetooth, poi riprovare.
Il diffusore acustico da scaffale WS502 non si accende.	La distanza di trasmissione Bluetooth efficace è di 10 metri, quindi accertarsi di utilizzarlo entro questa distanza.
	Provare a collegare un altro apparecchio Bluetooth.
	Verificare che l'apparecchio sia collegato correttamente alla rete e che l'interruttore della presa sia acceso.

Specifiche tecniche dell'apparecchio

Tipo Specifiche Tipo	Specifiche
Tweeter 1,25 pollici (5	W) x 2 Diffusore acustico midwoofer	4 pollici (30 W) x 1
Potenza di picco 50 W	Frequenza senza fili 2	402-2480 MHz
Potenza RMS 40 W	Versione Bluetooth 5.0
Rapporto S/N ≥80 dB	EIRP -4.9dBm
Consumo energetico	0,09 W Distorsione < 1%
Potenza di ingresso CC	19 V, 1,65 A Frequenza del diffusore acustico	40 Hz-20 kHz
Impedenza del diffusore acustico	4 Ω/woofer, 4 Ω/tweeter	Ingressi	Bluetooth, Line in (RCA), USB
Uscite	AUX out, Sub out	Distanza di trasmissione	10 m
Nome abbinamento Bluetooth	WS502	Dimensioni	291 x 170 x 153 mm

Specifiche tecniche dell'adattatore

• FIT-POWER
  • Adattatore: TP04-190165E;
  • alimentazione di rete 100-240 V 50/60 Hz 1,2 A max. ;
  • 19 V 1,65 A, 31,4 W
• Prestazioni medie in modalità attiva: _89,28_ %
  • Efficienza a basso carico (10%): _83,85_ %
• Consumo elettrico in assenza di carico: _0,09____W

Nota: la distanza massima di connessione è di circa 10 metri. Posizionare l'altoparlante Bluetooth il più vicino possibile all'apparecchio per evitare interferenze.

In un ambiente con scariche elettrostatiche, l'apparecchio potrebbe spegnersi. L'utilizzatore dovrà quindi ricaricare la batteria e resettare l'apparecchio.

Il prodotto è progettato e realizzato con materiali e componenti di alta qualità, che possono essere riciclati e riutilizzati.

Prestare attenzione all'impatto ambientale legato allo smaltimento delle batterie.

Quando il simbolo di un bidone con rotelle barrato accompagna il prodotto, significa che il prodotto risponde alla Direttiva europea 2002/96/CE.

Informarsi sul sistema locale di raccolta differenziata per i prodotti elettrici ed elettronici. Agire rispettando le normative locali e non smaltire i prodotti usati nei normali rifiuti domestici. Il corretto smaltimento di questo prodotto contribuisce a prevenire potenziali conseguenze negative sull'ambiente e sulla salute dell'uomo.

Informazioni complementari

• Quando l'apparecchio resta inattivo 10 minuti, per risparmiare energia passa automaticamente in modalità standby. Può essere riacceso utilizzando di nuovo il pulsante di accensione
• Se c'è una chiamata in arrivo mentre WS502 è collegato al proprio telefono cellulare per la riproduzione di brani musicali, la musica viene messa subito in pausa quando si risponde e la riproduzione riprenderà alla fine della chiamata (a seconda del tipo di telefono cellulare, la riproduzione può talvolta rimanere in pausa dopo la fine della chiamata).
• Il termine, il marchio e il logo Bluetooth ^® , sono marchi registrati di proprietà di Bluetooth SIG, Inc. e qualsiasi uso di tali marchi da parte di Bigben Interactive è soggetto a licenza. Altri marchi e nomi commerciali sono di proprietà dei rispettivi proprietari.
• THOMSON è un marchio di Talisman Brands, Inc. utilizzato su licenza da Bigben Interactive.
• Prodotto realizzato e venduto sotto la responsabilità di Bigben Interactive.
• THOMSON e il logo THOMSON sono marchi commerciali utilizzati su licenza da Bigben Interactive – Per maggiori informazioni: www.thomson-brand.com.
• Tutti i prodotti, servizi, denominazioni sociali, marchi, nomi commerciali, nomi di prodotti e loghi ivi indicati sono di proprietà dei rispettivi titolari.

Dichiarazione di conformità

- Con la presente, Bigben Interactive dichiara che l'apparecchiatura radio del tipo WS502 è conforme alla direttiva 2014/53/UE. Il testo completo della dichiarazione UE di conformità è disponibile al seguente link: https://www.bigbeninteractive.it/supporto-tecnico/

Garanzia

Il prodotto è garantito da Bigben per un periodo di due anni dalla data di acquisto ad esclusione dei Paesi dello Spazio economico europeo, dove il periodo di garanzia viene esteso. Si raccomanda di conservare lo scontrino o la ricevuta in caso di reclamo. La garanzia copre i guasti dovuti a materiale difettoso, elemento mancante o vizio di fabbricazione. In questo caso contattare l'assistenza tecnica. Per qualsiasi problema relativo a un prodotto difettoso, rivolgersi al punto vendita presentando scontrino o ricevuta. La garanzia non copre problemi derivanti da un utilizzo non conforme.

Servizio assistenza

Per qualsiasi informazione, potete contattare il nostro servizio assistenza, ma vi consigliamo di raccogliere prima tutte le informazioni inerenti il problema riscontrato e il prodotto.

Email: [e-mail] / Tel.: [phone]

Distribuito da Metronic s.r.l

Via Marconi 31, 20071 Vermezzo con Zelo (MI), Italia

Prodotto in Cina

Prodotto da BIGBEN INTERACTIVE SA

396, Rue de la Voyette

CRT2 - FRETIN

CS 90414

59814 LESQUIN Cedex - Francia

www.bigben.eu

Fabricant : Bigben Interactive FRANCE

396, Rue de la Voyette, C.R.T. 2, Fretin,

CS90414 - 59814 Lesquin Cedex, France
