MANUAL DE UTILIZADOR WS502 THOMSON

INSTRUÇÕES DE FUNCIONAMENTO

ANTES DE UTILIZAR ESTE APARELHO, LEIA ATENTAMENTE ESTE MANUAL DE INSTRUÇÕES E GUARDE-O PARA CONSULTA POSTERIOR.

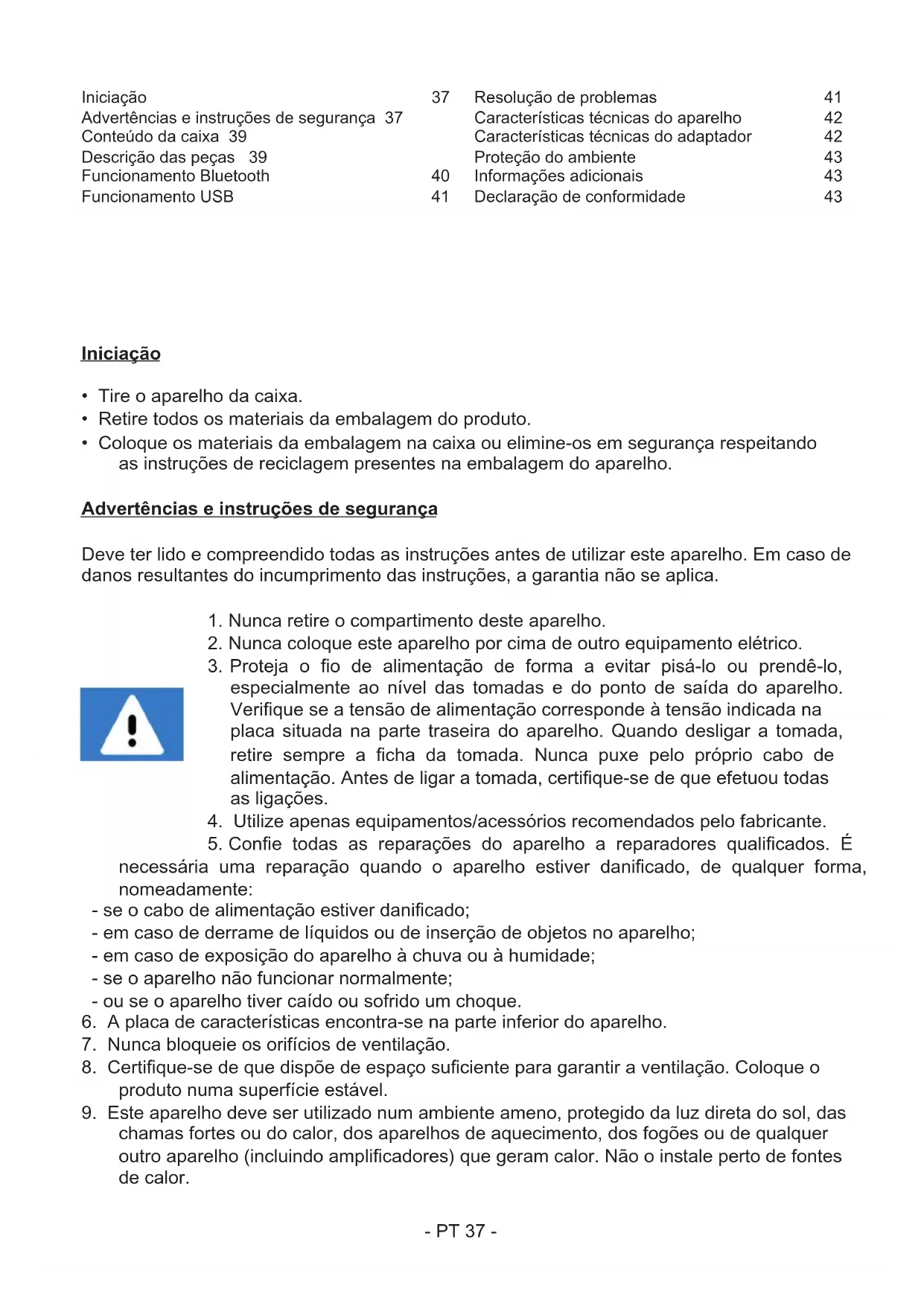

Iniciação	37	Resolução de problemas	41
Advertências e instruções de segurança 37		Características técnicas do aparelho	42
Conteúdo da caixa 39		Características técnicas do adaptador	42
Descrição das peças 39		Proteção do ambiente	43
Funcionamento Bluetooth	40	Informações adicionais	43
Funcionamento USB	41	Declaração de conformidade	43

Iniciação

• Tire o aparelho da caixa.
• Retire todos os materiais da embalagem do produto.
• Coloque os materiais da embalagem na caixa ou elimine-os em segurança respeitando as instruções de reciclagem presentes na embalagem do aparelho.

Advertências e instruções de segurança

Deve ter lido e compreendido todas as instruções antes de utilizar este aparelho. Em caso de danos resultantes do incumprimento das instruções, a garantia não se aplica.

1. Nunca retire o compartimento deste aparelho.
2. Nunca coloque este aparelho por cima de outro equipamento elétrico.
3. Proteja o fio de alimentação de forma a evitar pisá-lo ou prendê-lo, especialmente ao nível das tomadas e do ponto de saída do aparelho. Verifique se a tensão de alimentação corresponde à tensão indicada na placa situada na parte traseira do aparelho. Quando desligar a tomada, retire sempre a ficha da tomada. Nunca puxe pelo próprio cabo de alimentação. Antes de ligar a tomada, certifique-se de que efetuou todas as ligações.
4. Utilize apenas equipamentos/acessórios recomendados pelo fabricante.
5. Confie todas as reparações do aparelho a reparadores qualificados. É necessária uma reparação quando o aparelho estiver danificado, de qualquer forma, nomeadamente:

- se o cabo de alimentação estiver danificado;

- em caso de derrame de líquidos ou de inserção de objetos no aparelho;

- em caso de exposição do aparelho à chuva ou à humidade;

- se o aparelho não funcionar normalmente;

- ou se o aparelho tiver caído ou sofrido um choque.

1. A placa de características encontra-se na parte inferior do aparelho.

2. Nunca bloqueie os orifícios de ventilação.

3. Certifique-se de que dispõe de espaço suficiente para garantir a ventilação. Coloque o produto numa superfície estável.

4. Este aparelho deve ser utilizado num ambiente ameno, protegido da luz direta do sol, das chamas fortes ou do calor, dos aparelhos de aquecimento, dos fogões ou de qualquer outro aparelho (incluindo amplificadores) que geram calor. Não o instale perto de fontes de calor.

5. As baterias (conjunto de baterias ou pilhas instaladas) não devem ser expostas a um calor excessivo, como raios de sol, um incêndio, etc.

6. Desligue sempre o aparelho antes de limpá-lo. Não lubrifique este aparelho. Limpe-o com um pano macio. Não utilize produtos abrasivos nem produtos de limpeza agressivos.
7. Certifique-se de que consegue aceder facilmente ao fio de alimentação, à ficha ou ao adaptador, para poder desligar este aparelho da tomada elétrica, se necessário.
8. Não utilize este aparelho próximo de um ponto de água. Não deve entrar em contacto com gotas nem salpicos. Não utilize este aparelho num ambiente húmido ou molhado.
9. Desligue este aparelho em caso de trovoada ou se não o utilizar durante um longo período de tempo.
10. Este aparelho pode ser utilizado por crianças com idade igual ou superior a 8 anos e por pessoas com capacidades físicas, sensoriais e mentais reduzidas ou com falta de experiência ou de conhecimentos, caso sejam supervisionados ou tenham recebido instruções sobre a utilização do aparelho em total segurança e caso tenham compreendido os riscos associados. As crianças não devem brincar com o aparelho, nem com o cabo (risco de asfixia). A limpeza e a manutenção não devem ser realizadas por crianças sem vigilância.
11. Este aparelho deve ser alimentado apenas sob a muito baixa tensão de segurança correspondente à marcação no aparelho.
12. A bateria deve ser retirada do aparelho antes de eliminá-lo. O aparelho deve estar desligado da corrente quando retirar a bateria.
13. O produto deve estar a uma distância mínima de 20 cm do corpo humano quando estiver em funcionamento.
14. Este aparelho está reservado a um uso doméstico; não o utilize no exterior.

CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN ATTENTION RISQUE DE CHOC ELECTRIQUE NE PAS OUVRIR

O símbolo do relâmpago num triângulo equilateral adverse os utilizadores para a presença, dentro do aparelho, de tensões elétricas perigosas não isoladas suficientemente potentes para apresentar um risco de eletrocussão.

O ponto de exclamação num triângulo indica a presença de instruções importantes relativas ao funcionamento e à manutenção (reparação) na documentação que acompanha o aparelho.

Material de classe II
Corrente contínua
Corrente alternada
Apenas para uso no interior

Conteúdo da caixa

• Coluna de som
• Instruções de funcionamento
  • Cabo de 3,5 mm para 2 x RCA
• Adaptador de rede

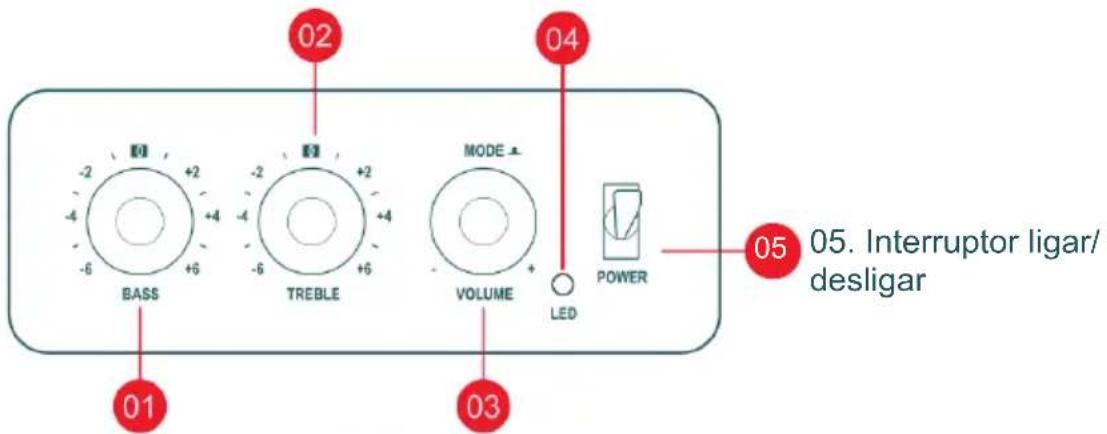

Descrição das peças

1. Controlo dos agudos 04. Indicador LED


01 BASS -2 +2 -4 +4 -6 +6 02 TREBLE -2 +2 -4 +4 -6 +6 MODE + VOLUME 03 04 LED POWER 05. Interruptor ligar/ desligar

1. Controlo dos graves

2. Controlo do volume principal / modo

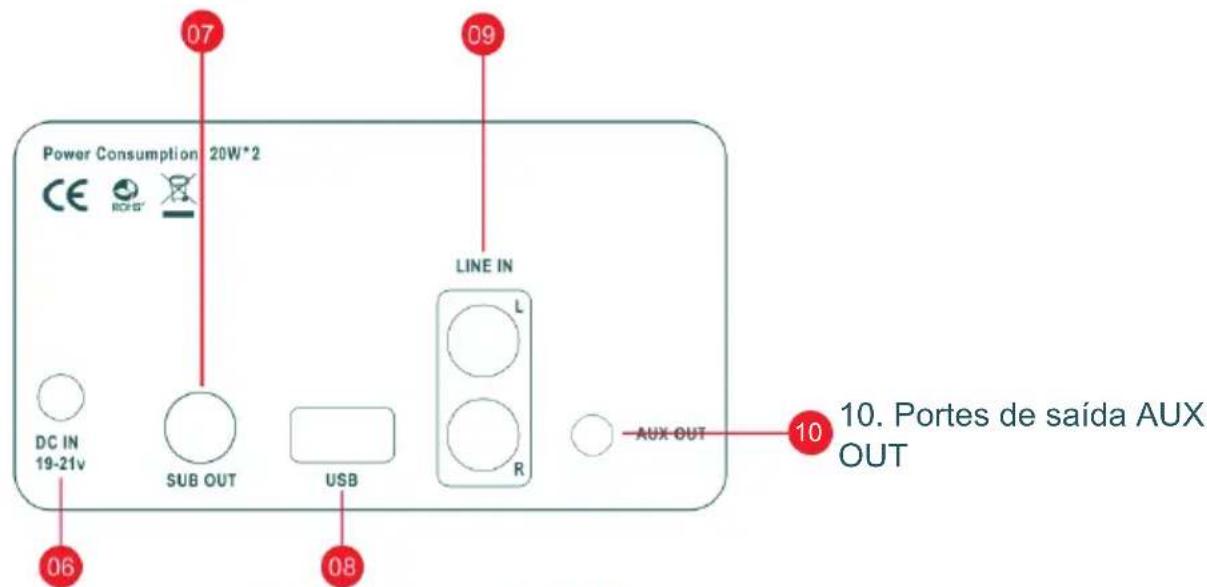

3. Porta saída SUB OUT 09. Portes de entrada Line in

Power Consumption 20W*2 CE HOS LINE IN L SUB OUT USB AUX OUT 10. Portes de saída AUX OUT 07 09 06 08

1. Porta de alimentação

2. Porta de entrada USB

Entrada Line In

1. Prima o botão modo/volume para selecionar uma entrada Line In. O indicador luminosos ficará verde claro.
2. Utilize o cabo RCA apropriado para ligar uma fonte áudio às colunas.
3. Reproduza a música a partir do seu aparelho conectado e ajuste o volume no seu aparelho ao rodar o botão modo/volume.

Saída de subwoofer (Sub Out)

1. Utilize o cabo para ligar um subwoofer ativo adicional (NÃO fornecido) ao WS502.
2. Reproduza a música a partir do seu aparelho conectado e ajuste o volume no seu aparelho ao rodar o botão modo/volume.

Saída auxiliar (AUX Out)

1. Utilize o cabo áudio para ligar a porta de entrada auxiliar de um aparelho adicional (NÃO fornecido: barra de som, coluna de biblioteca, etc.) ao WS502.
2. Reproduza a música a partir do seu aparelho conectado e ajuste o volume no seu aparelho ao rodar o botão modo/volume.

Funcionamento Bluetooth

1. Ligue a coluna e passe para o modo Bluetooth premindo o botão do modo/volume no painel superior da coluna ativa. O indicador ficará azul.
2. Aceda à rubrica Definições do seu aparelho fonte (telemóvel, tablet, etc.) e procure os aparelhos Bluetooth que estejam na proximidade: encontrará o «WS502» na lista.
3. Emparelhe o seu dispositivo com «WS502».
4. Lance as faixas de áudio no seu aparelho e ajuste o volume como desejar.
5. Faça um toque duplo rápido para desligar o Bluetooth.

Observação: A distância máxima de ligação é de cerca de 10 metros. Coloque a sua coluna Bluetooth o mais próximo possível do aparelho para evitar a perturbação da ligação.

Funcionamento USB

1. Insira uma pen USB na posta USB traseira.
2. Carregue no botão modo/voluma para escolher o modo USB. O indicador ficará roxo.
   * O tamanho máximo do suporte USB para a leitura MP3 não deverá ultrapassar os 32GB.

Resolução de problemas

Problema Solução
Sem som	Verifique que o indicador de alimentação está ACESO.
	Tente aumentar o volume com a ajuda comando de volume principal.
	Assegure-se de que os cabos áudio estão devidamente ligados e que a entrada está ajustada nas colunas.
	Verifique se existe sinal de saída a partir da fonte de áudio.
Impossível ligar-se via Bluetooth	Assegure-se que a coluna está ajustada para a entrada Bluetooth; num outro modo de entrada de áudio, o Bluetooth não pode ser emparelhado ou ligado.
	Desligue qualquer aparelho Bluetooth mantendo o botão do volume premido em modo Bluetooth, e volte a tentar.
A coluna de som biblioteca WS502 não liga.	A distância eficaz de transmissão Bluetooth é de 10 metros, pense em utilizá-la sem ultrapassar esta distância.
	Experimente ligar um outro aparelho Bluetooth.
	Verifique que o aparelho está corretamente ligado à rede, e que o interruptor da tomada está aceso.

Tipo Especificações	Tipo Especificações
Tweeter 1,25 polegadas	as (5 W) x 2	Coluna mid-woofer 4	polegadas (30 W) x 1
Potência de pico 50 W	Frequência sem fios 2	.402 - 2.480 MHz
Potência RMS 40 W	Versão do Bluetooth 5.0
Relatório S/B ≥80dB	EIRP -4.9dBm
Consumo de energia	0,09W Distorção < 1%
Potência de entrada	CC 19 V, 1,65 A Frequência da coluna		40 Hz - 20 kHz
Impedância da coluna	4Ω/woofer4Ω/tweeter	Entradas	Bluetooth, Line In (RCA), USB
Saídas	AUX out, Sub out	Distância de transmissão	10 m
Nome de emparelhamento Bluetooth	WS502	Dimensões	291 x 170 x 153 mm

• FIT-POWER
  • Adaptador: TP04-190165E;
  • setor 100-240 V 50/60 Hz 1,2 A máx. ;
  • 19 V 1,65 A, 31,4 W
  • Desempenho médio em modo ativo: __89,28__ %
  • Desempenho médio com baixa carga (10 %): _83,85_ %
• Consumo elétrico sem carga: _0,09____W

Nota: a distância de ligação máxima é de cerca de 10 metros. Coloque a sua coluna Bluetooth o mais próximo possível do aparelho para evitar a perturbação da ligação.

Num ambiente com descargas eletrostáticas, o aparelho poderá desligar-se. Para isso, o utilizador deve recarregar a bateria e reiniciar o aparelho.

O seu produto foi concebido e fabricado com materiais e componentes de elevada qualidade, que podem ser reciclados e reutilizados. Importa chamar a atenção para os aspetos ambientais da eliminação das baterias.

Quando o símbolo do caixote do lixo com uma cruz estiver presente num produto, isso significa que o produto está abrangido pela Diretiva Europeia 2002/96/CE. Informe-se sobre o sistema local de recolha seletiva de produtos elétricos e eletrónicos. Aja em conformidade com as regras locais e não elimine os seus produtos antigos juntamente com o lixo doméstico. A eliminação deste produto ajuda a evitar potenciais consequências negativas para o meio ambiente e para a saúde humana.

Informações adicionais

• Para poupar energia, quando o aparelho não emite qualquer sinal sonoro durante 10 minutos, este coloca-se automaticamente em modo de Standby. Pode ligá-la usando novamente o botão da energia.
• Em caso de chamada recebida quando o sistema WS502 está ligado ao seu telemóvel para reproduzir música, a reprodução é de imediato colocada em pausa quando atende a chamada e esta é retomada no fim da chamada (em função do tipo de telemóvel, a reprodução poderá, por vezes, permanecer em pausa após a conclusão da chamada).
• A palavra Bluetooth ^® , a marca e o logotipo são marcas registadas pertencentes à Bluetooth SIG, Inc. e qualquer utilização destas marcas por parte da Bigben Interactive ocorre com licença. As outras marcas e nomes comerciais pertencem aos seus respetivos proprietários.
• THOMSON é uma marca da Talisman Brands, Inc. utilizada sob licença pela Bigben Interactive.
• Este produto é fabricado e vendido sob a responsabilidade da Bigben Interactive.
• THOMSON e o logotipo THOMSON são marcas utilizadas sob licença pela Bigben Interactive – para mais informações: www.thomson-brand.com.
• Quaisquer outros produtos, serviços, denominações sociais, marcas, designações comerciais, nomes de produtos e logotipos referido no presente são da propriedade dos respetivos titulares.

Declaração de conformidade

- Pela presente, a Bigben Interactive declara que o equipamento radioelétrico do tipo WS502 está em conformidade com a diretiva 2014/53/UE. O texto completo da declaração UE de conformidade está disponível no seguinte endereço eletrónico: https://www.bigbeninteractive.com/support/

Garantia

Este produto é garantido pela Bigben durante 2 anos a partir da data de compra, salvo nos países do Espaços Econômico Europeu que ofereçam uma garantia de maior duração. Recomendamos que conserve o seu talão de compra para uma eventual reclamação. A garantia cobre as avarias devidas a material defeituoso, a um elemento em falta ou a um defeito de fabrico. Neste caso, contacte o apoio técnico: Para qualquer problema com um produto defeituoso, contacte o estabelecimento onde adquiriu o produto, munido do seu talão. A garantia não cobre problemas de utilização não-conforme.

Support

Para mais informações poderá contactar o nosso serviço Support, mas recomendamos que antes recolha o máximo de informações sobre o problema que encontrar neste produto. Email : [e-mail]

Fabricado na China

Fabricant : Bigben Interactive FRANCE

396, Rue de la Voyette, C.R.T. 2, Fretin, CS90414 - 59814 Lesquin Cedex, France
