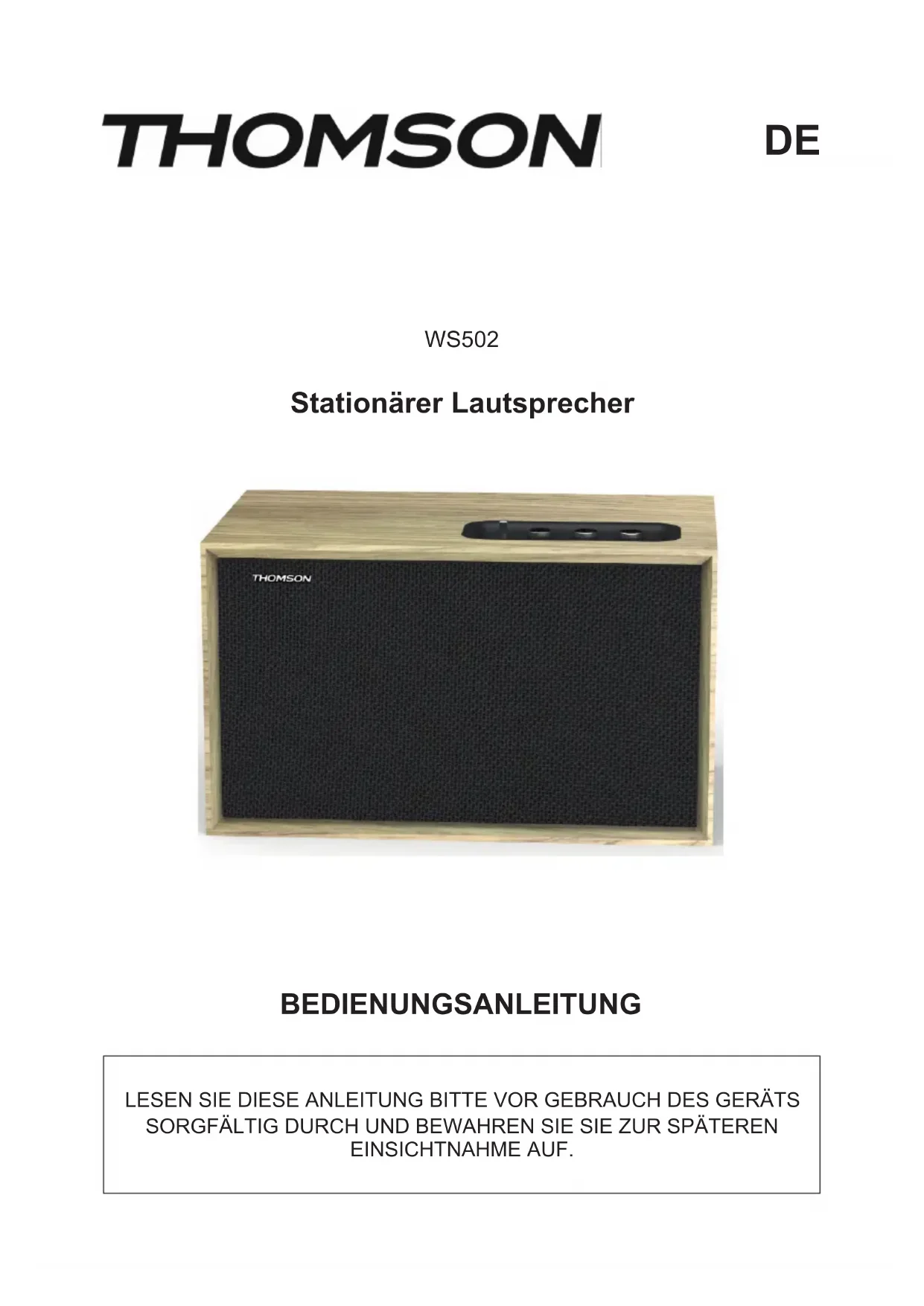

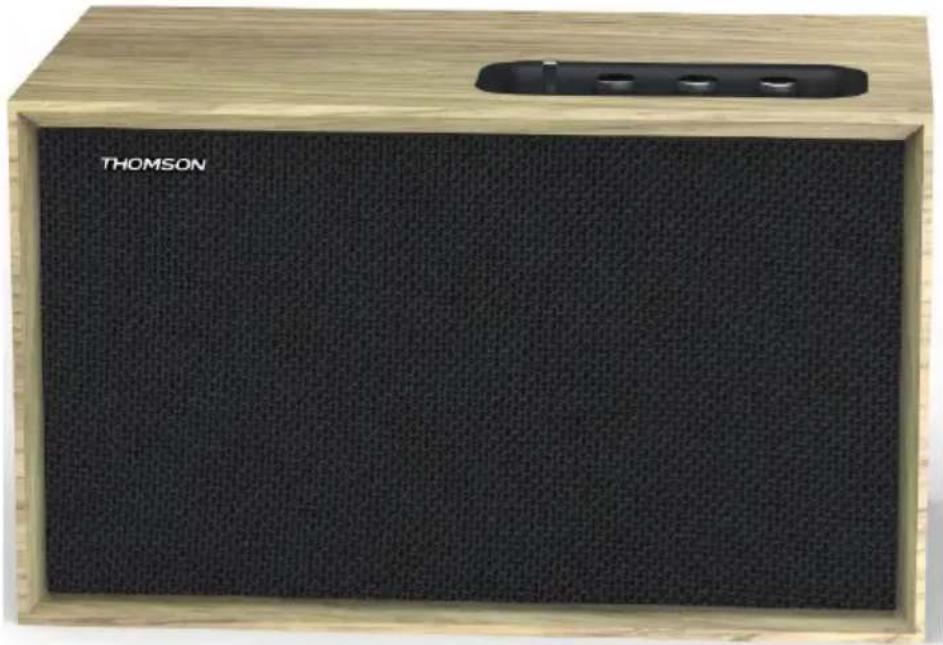

Stationärer Lautsprecher

THOMSON

BEDIENUNGSANLEITUNG

LESEN SIE DIESE ANLEITUNG BITTE VOR GEBRAUCH DES GERÄTS SORGFÄLTIG DURCH UND BEWAHREN SIE SIE ZUR SPÄTEREN EINSICHTNAHME AUF.

Erste Schritte 46		Fehlerbehebung	50
Warnungen und Sicherheitshinweise	46	Technische Daten des Geräts 51
Verpackungsinhalt	48	Technische Daten des Netzteils	51
Beschreibung der Teile 48		Umweltschutz	52
Bluetooth-Betrieb	49	Zusätzliche Informationen	52
USB-Betrieb	50	Konformitätserklärung	52

Erste Schritte

• Nehmen Sie das Gerät aus der Verpackung.
• Entfernen Sie alle Verpackungsmaterialien von dem Produkt.
• Verstauen Sie die Verpackungsmaterialien in dem Karton oder entsorgen Sie sie sicher gemäß den auf der Verpackung angegebenen Anweisungen zur Abfalltrennung.

Warnungen und Sicherheitshinweise

Es ist wichtig, dass Sie vor dem Gebrauch des Geräts alle Anweisungen gelesen und verstanden haben. Schäden, die durch die Nichtbeachtung der Anweisungen entstehen, sind nicht durch die Garantie gedeckt.

1. Das Gehäuse des Geräts niemals entfernen.
2. Stellen Sie dieses Gerät niemals auf andere elektrische Geräte.

3. Schützen Sie das Netzkabel so, dass Sie nicht darauf treten oder es eingeklemmt wird, insbesondere an den Steckern, Steckdosen und an der Stelle, an der das Gerät aus der Steckdose kommt. Überprüfen Sie, ob die Netzspannung der auf dem Schild auf der Rückseite des Geräts angegebenen Spannung entspricht. Ergreifen Sie zum Ziehen des Stromkabels immer den Stecker. Ziehen Sie niemals am Kabel selbst. Vergewissern Sie sich vor dem Anschließen des Netzsteckers, dass alle anderen Anschlüsse hergestellt wurden.

4. Verwenden Sie ausschließlich vom Hersteller empfohlene Geräte/Zubehörteile.

5. Lassen Sie alle Reparaturen von entsprechend qualifiziertem Fachpersonal durchführen. Eine Reparatur ist erforderlich, wenn das Gerät in irgendeiner Weise beschädigt wurde, insbesondere:

6. wenn das Stromkabel beschädigt ist;

7. wenn Flüssigkeiten in das Gerät eingedrungen sind oder wenn Gegenstände in das
   Gerät eingeführt wurden;
8. wenn das Gerät Regen oder Feuchtigkeit ausgesetzt wurde;
9. wenn das Gerät nicht ordnungsgemäß funktioniert;

10. oder wenn das Gerät heruntergefallen ist oder einen Stoß erlitten hat.

11. Das Typenschild befindet sich auf der Unterseite des Geräts.

12. Blockieren Sie niemals die Lüftungsöffnungen.

13. Achten Sie darauf, dass genügend Freiraum für die Belüftung vorhanden ist. Stellen Sie das Produkt auf eine stabile Oberfläche.

14. Das Gerät muss in temperierter Umgebung benutzt werden. Vor direkter Sonneneinstrahlung, offenen Flammen oder Hitze schützen. Auf ausreichenden Abstand zu Heizungen, Öfen oder anderen Geräten (einschließlich Verstärkern), die Wärme erzeugen, achten. Nicht in der Nähe von Wärmequellen installieren.

15. Die Batterien (Akkublock oder eingebaute Batterien) vor übermäßiger Hitze wie z. B. Sonnenlicht, Feuer usw. schützen.
16. Das Gerät vor der Reinigung vom Stromnetz trennen. Keine Teile dieses Geräts schmieren. Das Gerät mit einem weichen Tuch reinigen. Verwenden Sie keine Scheuermittel oder aggressiven Reinigungsmittel.
17. Vergewissern Sie sich, dass Stromkabel, Stecker oder Adapter stets ungehindert zugänglich sind, damit das Gerät bei Bedarf jederzeit von der Netzsteckdose getrennt werden kann.
18. Das Gerät nicht in der Nähe von Wasserstellen benutzen. Das Gerät vor Tropf- und Spritzwasser schützen. Benutzen Sie das Gerät nicht in einer feuchten oder nassen Umgebung.
19. Bei Gewitter oder bei längerer Nichtbenutzung den Netzstecker des Geräts ziehen.
20. Dieses Gerät darf von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder ohne ausreichende Kenntnisse oder Erfahrung nur unter der Voraussetzung benutzt werden, dass sie beaufsichtigt werden oder in die sichere Bedienung des Geräts eingewiesen wurden und dass sie die möglichen Risiken verstanden haben. Kinder dürfen weder mit dem Gerät noch mit dem Kabel spielen (Strangulierungsgefahr). Die Reinigung und Wartung darf nicht durch Kinder ohne Aufsicht erfolgen.
21. Dieses Gerät darf nur mit der auf der Kennzeichnung am Gerät angegebenen Sicherheitskleinspannung betrieben werden.
22. Die Batterie muss vor der Entsorgung aus dem Gerät entfernt werden. Vor dem Entfernen der Batterie das Gerät von der Stromversorgung trennen.
23. Bei der Verwendung des Produkts sollte dieses mindestens 20 cm vom menschlichen Körper entfernt platziert sein.
24. Dieses Gerät ist ausschließlich für den häuslichen Gebrauch bestimmt; nicht im Freien verwenden.

CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN ATTENTION RISQUE DE CHOC ELECTRIQUE NE PAS OUVRIR

Das Blitzsymbol in einem gleichseitigen Dreieck weist den Benutzer auf das Vorliegen einer gefährlichen, nicht isolierten Spannung im Inneren des Geräts hin, die eine Stromschlaggefahr darstellen kann.

Das Ausrufezeichen in einem Dreieck weist den Benutzer auf wichtige Sicherheitshinweise für den Betrieb oder die Wartung (Reparatur) in der dem Gerät beiliegenden Bedienungsanleitung hin.

Schutzklasse II
Gleichstrom
Wechselstrom
Ausschließlich für den Gebrauch im Innenraum

Verpackungsinhalt

• Lautsprecher
  • Bedienungsanleitung
  • 3,5mm-Kabel auf 2 x Cinch
• Netzteil

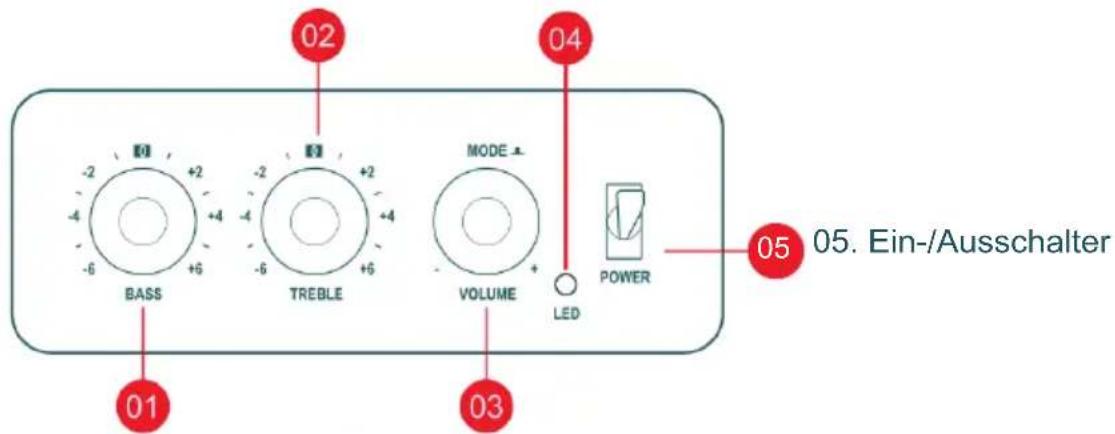

Beschreibung der Teile

1. Höhenkontrolle 04. LED-Anzeige


01 BASS -2 +2 -4 +4 -6 +6 02 TREBLE -2 +2 -4 +4 -6 +6 MODE + VOLUME 03 04 LED POWER 05. Ein-/Ausschalter

1. Regler für die Bässe 03. Hauptlautstärkeregelung / Modus

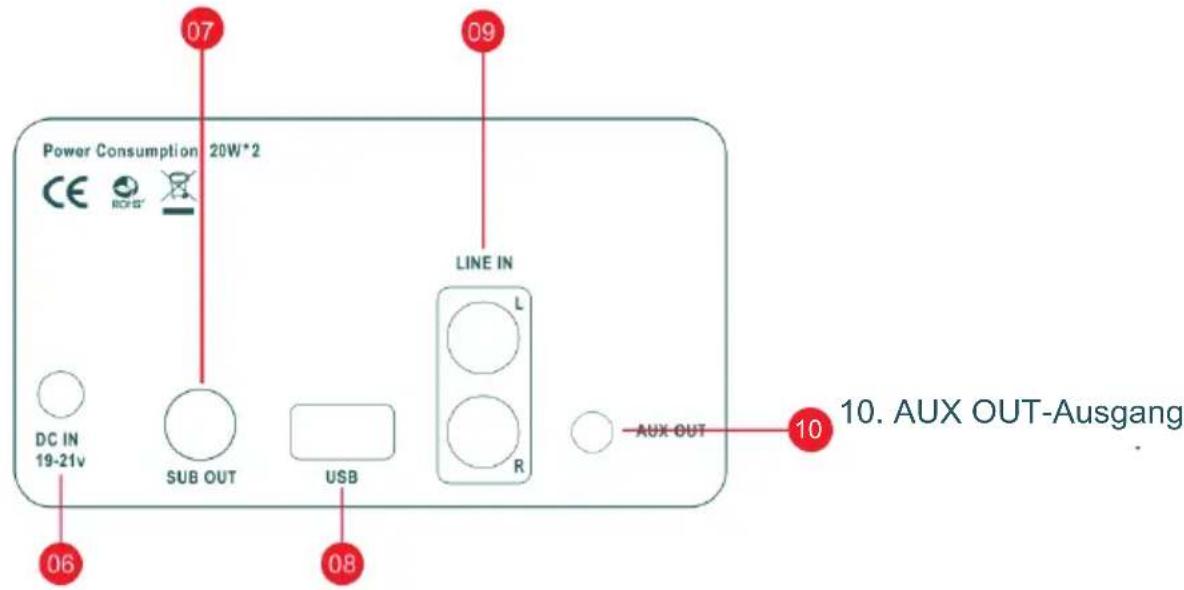

07. SUB OUT-Ausgang 09. Line-in-Eingang

Power Consumption 20W*2 CE OCB* 07 09 LINE IN L SUB OUT USB AUX OUT 10. AUX OUT-Ausgang DC IN 19-21v 06 08

06. Stromversorgungsanschluss 08. USB-Eingang

Line In-Eingang

1. Drücken Sie die Taste Mode/Volume, um einen Line-In-Eingang auszuwählen. Die Leuchtanzeige wird hellgrün.
2. Verwenden Sie ein geeignetes Cinch-Kabel, um eine Audioquelle an die Lautsprecher anzuschließen.
3. Spielen Sie Musik von Ihrem angeschlossenen Gerät ab und stellen Sie die Lautstärke auf Ihrem Gerät ein, indem Sie den Modus-/Lautstärkeknopf drehen.

Subwooferausgang (Sub Out)

1. Verwenden Sie das Audiokabel, um einen zusätzlichen aktiven Subwoofer (NICHT im Lieferumfang enthalten) an WS502 anzuschließen.
2. Spielen Sie Musik von Ihrem angeschlossenen Gerät ab und stellen Sie die Lautstärke auf Ihrem Gerät ein, indem Sie den Modus-/Lautstärkeknopf drehen.

Aux-Ausgang (AUX Out)

1. Verwenden Sie das Audiokabel, um den AUX-Eingang eines zusätzlichen Geräts (NICHT im Lieferumfang enthalten: Soundbar, Regallautsprecher usw.) mit WS502 zu verbinden.
2. Spielen Sie Musik von Ihrem angeschlossenen Gerät ab und stellen Sie die Lautstärke auf Ihrem Gerät ein, indem Sie den Modus-/Lautstärkeknopf drehen.

Bluetooth-Betrieb

1. Schalten Sie den Lautsprecher ein und wechseln Sie in den Bluetooth-Modus, indem Sie die Modus-/Lautstärketaste auf der Oberseite des aktiven Lautsprechers drücken. Die Leuchtanzeige wird blau.
2. Verwenden Sie die Einstellungsfunktion auf Ihrem Gerät (Mobiltelefon, Tablet usw.) und suchen Sie nach Bluetooth-Geräten in der Nähe: Suchen Sie nach „WS502“ in der Liste.
3. Koppeln Sie Ihr Gerät mit "WS502".
4. Starten Sie die Audiospuren auf Ihrem angeschlossenen Gerät und stellen Sie die gewünschte Lautstärke ein.
5. Schnell doppelklicken, um die Bluetooth-Verbindung zu trennen.

Hinweis: Die maximale Verbindungsentfernung beträgt etwa 10 Meter. Bitte stellen Sie Ihren Bluetooth-Lautsprecher so nahe wie möglich an das Gerät, um Störungen der Verbindung zu vermeiden.

USB-Betrieb

1. Stecken Sie einen USB-Stick in den USB-A-Anschluss auf der Rückseite.
2. Drücken Sie die Taste Mode/Volume, um den USB-Modus zu wählen. Die Leuchtanzeige wird lila.

* Die maximale Größe der USB-Medien für die MP3-Wiedergabe darf 32 GB nicht überschreiten.

Fehlerbehebung

Problem Lösung
Kein Ton	Vergewissern Sie sich, dass die Netzanzeige EINGESCHALTET ist.
	Versuchen Sie, die Lautstärke mit dem Hauptlautstärkeregler zu erhöhen.
	Vergewissern Sie sich, dass die Audiokabel ordnungsgemäß angeschlossen sind und dass der Eingang auf die Lautsprecher eingestellt ist.
	Überprüfen Sie, ob ein Ausgangssignal von der Audioquelle vorhanden ist.
Bluetooth-Verbindung nicht möglich	Vergewissern Sie sich, dass der Lautsprecher auf den Bluetooth-Eingang eingestellt ist; in einem anderen Audioeingangsmodus kann Bluetooth nicht gekoppelt oder verbunden werden.
	Trennen Sie alle Bluetooth-Geräte, indem Sie im Bluetooth-Modus die Lautstärketaste gedrückt halten, und versuchen Sie es dann erneut.
Der Regallautsprecher WS502 lässt sich nicht einschalten.	Die effektive Bluetooth-Übertragungsentfernung beträgt 10 m. Achten Sie also darauf, diese Entfernung nicht zu überschreiten.
	Versuchen Sie, ein anderes Bluetooth-Gerät zu verbinden.
	Überprüfen Sie, ob das Gerät an das Stromnetz angeschlossen ist und ob der Schalter der Netzsteckdose eingeschaltet ist.

Typ Spezifikationen Typ	Spezifikationen
Tweeter	1,25 Zoll (5 W) x 2	Midwoofer-Lautsprecher	4 Zoll (30 W) x 1
Maximale Leistungsaufnahme	50 W Frequenzbereich ohne Kabel 2 402 - 2 480 MHz
RMS-Leistung 40 W Bluetooth-Version 5.0
S/R-Verhältnis ≥80dB EIRP -4.9dBm
Energieverbrauch 0,09 W Verzerrung		< 1%
Eingangsleistung	CC 19 V, 1,65 A	Lautsprecherfrequenzbereich	40 Hz - 20 kHz
Lautsprecherimpedanz	4 Ω/Woofer, 4 Ω/Tweeter	Eingänge	Bluetooth, Line In (Chinch), USB
Ausgänge	AUX-out, Sub-out	Übertragungsentfernung	10 m
Bluetooth-Kopplungsname	WS502	Maße	291 x 170 x 153 mm

Technische Daten des Netzteils

• FIT-POWER
  • Netzteil: TP04-190165E;
  • Stromnetz 100-240 V 50/60 Hz 1,2 A max. ;
  • 19 V 1,65 A, 31,4 W
  • Durchschnittlicher Wirkungsgrad im aktiven Modus: _89,28_ %
  • Durchschnittlicher Wirkungsgrad bei schwacher Ladung (10 %): _83,85_ %
  • Stromverbrauch ohne Ladung: _0,09____W

Hinweis: Die maximale Verbindungsentfernung beträgt ca. 10 Meter. Bitte stellen Sie Ihren Bluetooth-Lautsprecher so nahe wie möglich an das Gerät, um Störungen der Verbindung zu vermeiden.

In einer Umgebung mit elektrostatischen Entladungen kann sich das Gerät abschalten. Der Benutzer muss dann die Batterie aufladen und das Gerät zurücksetzen.

Das Produkt wurde mit qualitativ hochwertigen Werkstoffen und Komponenten konzipiert und hergestellt, die recycelt und wiederverwendet werden können.

Bei der Entsorgung der Batterien auf den Umweltschutz achten.

Das Symbol einer durchgestrichenen Mülltonne auf Rädern auf einem Produkt bedeutet, dass das Produkt der europäischen Richtlinie 2002/96/EG unterliegt. Bitte informieren Sie sich über örtlichen Abfallannahmestellen, an denen elektrische und elektronische Altgeräte einer getrennten Sammlung zugeführt werden. Bitte beachten Sie die örtlichen Vorschriften und entsorgen Sie Ihre Altgeräte nicht über den Hausmüll. Mit der ordnungsgemäßen Entsorgung dieses Produkts tragen Sie dazu bei, mögliche negative Folgen für die Umwelt und die menschliche Gesundheit zu vermeiden.

Zusätzliche Informationen

• Um Strom zu sparen, schaltet das Gerät automatisch in den Standby-Modus, wenn 10 Minuten lang kein Ton ausgegeben wurde. Es kann durch Bedienung der Power-Taste wieder eingeschaltet werden
• Wenn ein Anruf eingeht, während das System WS502 für die Musikwiedergabe mit Ihrem Mobiltelefon verbunden ist, wird die Musik sofort gestoppt, wenn Sie den Anruf annehmen. Die Wiedergabe wird fortgesetzt, sobald der Anruf beendet ist (je nach Art des Mobiltelefons kann die Wiedergabe manchmal auch nach dem Ende des Anrufs unterbrochen bleiben).
• Die Wortmarke Bluetooth®, die Marke und das Logo sind eingetragene Marken im Besitz von Bluetooth SIG, Inc. und jede Verwendung dieser Marken durch Bigben Interactive erfolgt unter Lizenz. Die anderen Marken und Markennamen sind Eigentum der jeweiligen Inhaber.
• THOMSON ist eine Marke von Talisman Brands, Inc. und wird unter Lizenz von Bigben Interactive genutzt.
• Dieses Produkt wurde unter Verantwortung von Bigben Interactive hergestellt und verkauft.
• THOMSON und das THOMSON-Logo sind Marken, die unter der Lizenz von BIGBEN INTERACTIVE verwendet werden – Weitere Informationen finden Sie unter: www.thomson-brand.com.
• Alle anderen Produkte, Dienstleistungen, Firmennamen, Marken, Handelsnamen, Produktnamen und Logos, auf die hier verwiesen wird, sind das Eigentum ihrer jeweiligen Inhaber.

Konformitätserklärung

- Hiermit erklärt Bigben Interactive, dass die Funkanlage des Typs WS502 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung kann unter der folgenden Internetadresse eingesehen werden: https://www.bigben-interactive.de/support/

Garantie

Für dieses Produkt gewährt Bigben eine Garantie von 2 Jahren ab Kaufdatum, außer in den Ländern des Europäischen Wirtschaftsraums, in denen eine längere Garantiezeit gewährt wird. Wir empfehlen Ihnen, Ihren Kassenbeleg für eventuelle Reklamationen aufzubewahren. Die Garantie gilt für Mängel, die auf defektes Material, fehlende Teile oder Herstellungsfehler zurückzuführen sind. Wenden Sie sich in diesem Fall bitte an unseren technischen Support. Bei Problemen mit einem defekten Produkt wenden Sie sich bitte mit Ihrem Kassenbeleg an das Geschäft oder den Händler, bei dem Sie das Produkt erworben haben. Die Garantie gilt nicht für Defekte, die auf unsachgemäßen Gebrauch zurückzuführen sind.

Technischer Kundendienst

Montag bis Freitag von 9:00 bis 18:00 Uhr (außer Feiertagen)

Mail: [e-mail]

Distribution Deutschland:

Bigben Interactive DEUTSCHLAND GmhH

Walter Gropius Str. 28, 50126 Bergheim, DEUTSCHLAND

Hergestellt in China

Hergestellt durch BIGBEN INTERACTIVE SA

396, Rue de la Voyette

CRT2 - FRETIN

CS 90414

59814 LESQUIN Cedex - Frankreich

www.bigben.eu

