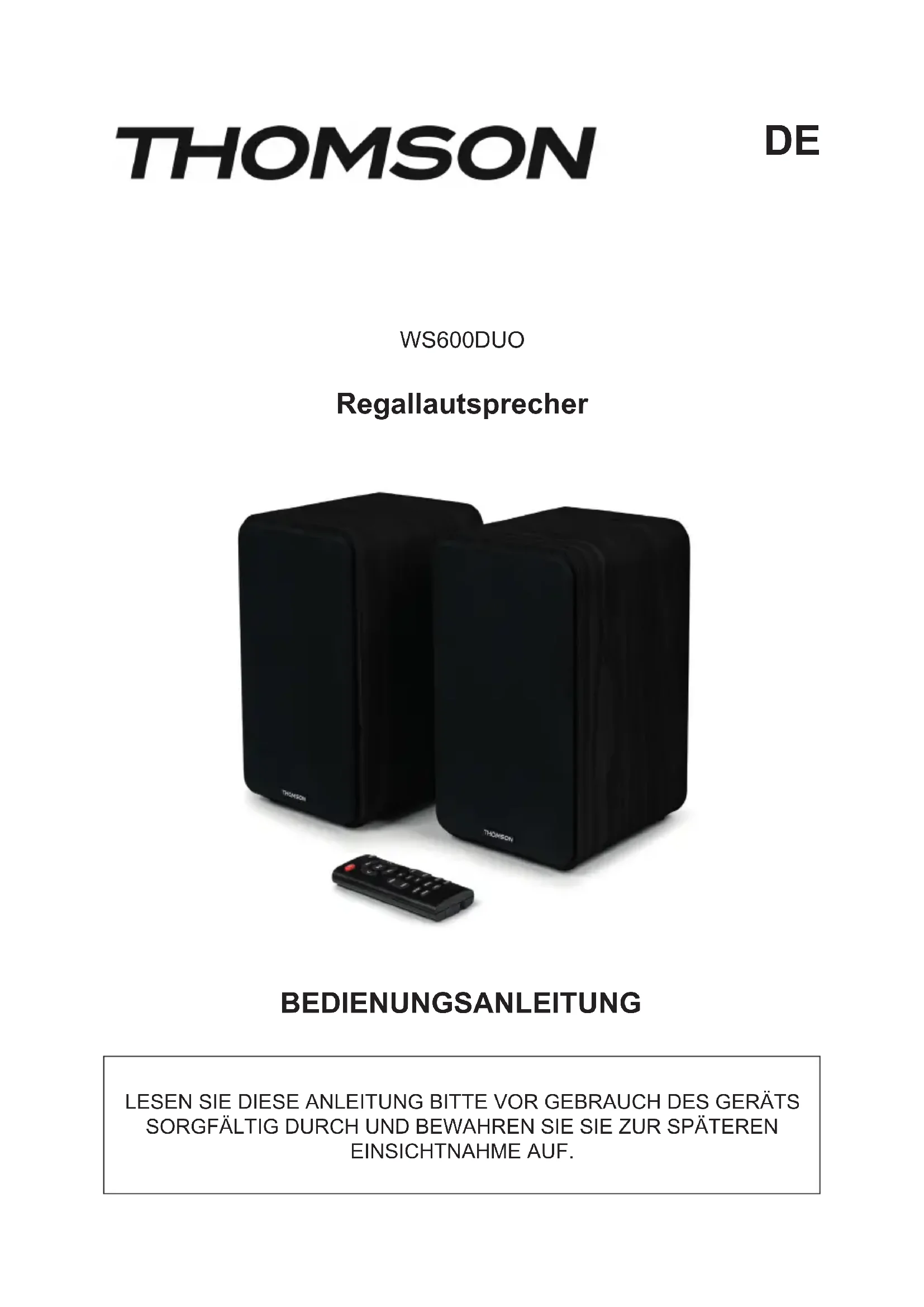

BEDIENUNGSANLEITUNG WS600DUO THOMSON

Bigben Interactive DEUTSCHLAND GmbH

Walter Gropius Str. 28, 50126 Bergheim, Deutschland

Bigben Interactive Belgium s.a./n.v.

Waterloo Office Park / Bâtiment H

Drève Richelle 161 bte 15 1410 Waterloo, Belgium

Bigben Interactive NEDERLAND b.v.

DEUTSCHLAND, Montag bis Freitag von

09:00 bis 18:00 Uhr (außer an Feiertagen)

Tel.: [phone]

Mail: [e-mail]

Bigben Interactive DEUTSCHLAND GmbH

Walter Gropius Str. 28, 50126 Bergheim, Deutschland

Bigben Interactive Belgium s.a./n.v.

Waterloo Office Park / Bâtiment H

Drève Richelle 161 bte 15 1410 Waterloo, Belgium

Bigben Interactive NEDERLAND b.v.

DEUTSCHLAND, Montag bis Freitag von

09:00 bis 18:00 Uhr (außer an Feiertagen)

Tel.: [phone]

Mail: [e-mail]

Bigben Interactive DEUTSCHLAND GmbH

Walter Gropius Str. 28, 50126 Bergheim, Deutschland

Bigben Interactive Belgium s.a./n.v.

Waterloo Office Park / Bâtiment H

Drève Richelle 161 bte 15 1410 Waterloo, Belgium

Bigben Interactive NEDERLAND b.v.

DEUTSCHLAND, Montag bis Freitag von

09:00 bis 18:00 Uhr (außer an Feiertagen)

Tel.: [phone]

Mail: [e-mail]

Bigben Interactive DEUTSCHLAND GmbH

Walter Gropius Str. 28, 50126 Bergheim, Deutschland

Bigben Interactive Belgium s.a./n.v.

Waterloo Office Park / Bâtiment H

Drève Richelle 161 bte 15 1410 Waterloo, Belgium

Bigben Interactive NEDERLAND b.v.

DEUTSCHLAND, Montag bis Freitag von

09:00 bis 18:00 Uhr (außer an Feiertagen)

Tel.: [phone]

Mail: [e-mail]

Bigben Interactive DEUTSCHLAND GmbH

Walter Gropius Str. 28, 50126 Bergheim, Deutschland

Bigben Interactive Belgium s.a./n.v.

Waterloo Office Park / Bâtiment H Drève Richelle 161 bte 15 1410 Waterloo, Belgium

Bigben Interactive NEDERLAND b.v.

DEUTSCHLAND, Montag bis Freitag von

09:00 bis 18:00 Uhr (außer an Feiertagen)

Tel.: [phone]

Mail: [e-mail]

LESEN SIE DIESE ANLEITUNG BITTE VOR GEBRAUCH DES GERÄTS SORGFÄLTIG DURCH UND BEWAHREN SIE SIE ZUR SPÄTEREN EINSICHTNAHME AUF.

Erste Schritte 47		Beschreibung der Gerätefunktionen	50
Warnungen und Sicherheitshinweise 47		Technische Spezifikationen	52
Verpackungsinhalt 49		Umweltschutz	53
Beschreibung der Teile	49	Zusätzliche Informationen	53
Fernbedienung	50	Konformitätserklärung	53
	50

Erste Schritte

• Nehmen Sie das Gerät aus der Verpackung.
• Entfernen Sie alle Verpackungsmaterialien von dem Produkt.
• Verstauen Sie die Verpackungsmaterialien in dem Karton oder entsorgen Sie sie sicher gemäß den auf der Verpackung angegebenen Anweisungen zur Abfalltrennung.

Warnungen und Sicherheitshinweise

Es ist wichtig, dass Sie vor dem Gebrauch des Geräts alle Anweisungen gelesen und verstanden haben. Schäden, die durch die Nichtbeachtung der Anweisungen entstehen, sind nicht durch die Garantie gedeckt.

1. Das Gehäuse des Geräts niemals entfernen.
2. Stellen Sie dieses Gerät niemals auf andere elektrische Geräte.

3. Schützen Sie das Netzkabel so, dass Sie nicht darauf treten oder es eingeklemmt wird, insbesondere an den Steckern, Steckdosen und an der Stelle, an der das Gerät aus der Steckdose kommt. Überprüfen Sie, ob die Netzspannung der auf dem Schild auf der Rückseite des Geräts angegebenen Spannung entspricht. Ergreifen Sie zum Ziehen des Stromkabels immer den Stecker. Ziehen Sie niemals am Kabel selbst. Vergewissern Sie sich vor dem Anschließen des Netzsteckers, dass alle anderen Anschlüsse hergestellt wurden.

4. Verwenden Sie ausschließlich vom Hersteller empfohlene Geräte/Zubehörteile.

5. Lassen Sie alle Reparaturen von entsprechend qualifiziertem Fachpersonal durchführen. Eine Reparatur ist erforderlich, wenn das Gerät in irgendeiner Weise beschädigt wurde, insbesondere:

6. wenn das Stromkabel beschädigt ist;

7. wenn Flüssigkeiten in das Gerät eingedrungen sind oder wenn Gegenstände in das
   Gerät eingeführt wurden;
8. wenn das Gerät Regen oder Feuchtigkeit ausgesetzt wurde;
9. wenn das Gerät nicht ordnungsgemäß funktioniert;

10. oder wenn das Gerät heruntergefallen ist oder einen Stoß erlitten hat.

11. Das Typenschild befindet sich auf der Unterseite des Geräts.

12. Blockieren Sie niemals die Lüftungsöffnungen.

13. Achten Sie darauf, dass genügend Freiraum für die Belüftung vorhanden ist. Stellen Sie das Produkt auf eine stabile Oberfläche.

14. Das Gerät muss in temperierter Umgebung benutzt werden. Vor direkter Sonneneinstrahlung, offenen Flammen oder Hitze schützen. Auf ausreichenden Abstand zu Heizungen, Öfen oder anderen Geräten (einschließlich Verstärkern), die Wärme erzeugen, achten. Nicht in der Nähe von Wärmequellen installieren.

15. Die Batterien (Akkublock oder eingebaute Batterien) vor übermäßiger Hitze wie z. B. Sonnenlicht, Feuer usw. schützen.
16. Das Gerät vor der Reinigung vom Stromnetz trennen. Keine Teile dieses Geräts schmieren. Das Gerät mit einem weichen Tuch reinigen. Verwenden Sie keine Scheuermittel oder aggressiven Reinigungsmittel.
17. Vergewissern Sie sich, dass Stromkabel, Stecker oder Adapter stets ungehindert zugänglich sind, damit das Gerät bei Bedarf jederzeit von der Netzsteckdose getrennt werden kann.
18. Das Gerät nicht in der Nähe von Wasserstellen benutzen. Das Gerät vor Tropf- und Spritzwasser schützen. Benutzen Sie das Gerät nicht in einer feuchten oder nassen Umgebung.
19. Bei Gewitter oder bei längerer Nichtbenutzung den Netzstecker des Geräts ziehen.
20. Dieses Gerät darf von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder ohne ausreichende Kenntnisse oder Erfahrung nur unter der Voraussetzung benutzt werden, dass sie beaufsichtigt werden oder in die sichere Bedienung des Geräts eingewiesen wurden und dass sie die möglichen Risiken verstanden haben. Kinder dürfen weder mit dem Gerät noch mit dem Kabel spielen (Strangulierungsgefahr). Die Reinigung und Wartung darf nicht durch Kinder ohne Aufsicht erfolgen.
21. Dieses Gerät darf nur mit der auf der Kennzeichnung am Gerät angegebenen Sicherheitskleinspannung betrieben werden.
22. Die Batterie muss vor der Entsorgung aus dem Gerät entfernt werden. Vor dem Entfernen der Batterie das Gerät von der Stromversorgung trennen.
23. Bei der Verwendung des Produkts sollte dieses mindestens 20 cm vom menschlichen Körper entfernt platziert sein.
24. Dieses Gerät ist ausschließlich für den häuslichen Gebrauch bestimmt; nicht im Freien verwenden.

CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN ATTENTION RISQUE DE CHOC ELECTRIQUE NE PAS OUVRIR

Das Blitzsymbol in einem gleichseitigen Dreieck weist den Benutzer auf das Vorliegen einer gefährlichen, nicht isolierten Spannung im Inneren des Geräts hin, die eine Stromschlaggefahr darstellen kann.

Das Ausrufezeichen in einem Dreieck weist den Benutzer auf wichtige Sicherheitshinweise für den Betrieb oder die Wartung (Reparatur) in der dem Gerät beiliegenden Bedienungsanleitung hin.

Schutzklasse II
Gleichstrom
Wechselstrom
Ausschließlich für den Gebrauch im Innenraum

Verpackungsinhalt

• Haupteinheit
• Fernbedienung
  • Benutzerhandbuch
  • 3,5mm-Kabel auf 2 x RCA
• Optisches Kabel
• Netzadapter

• Kabel für den Lautsprecheranschluss

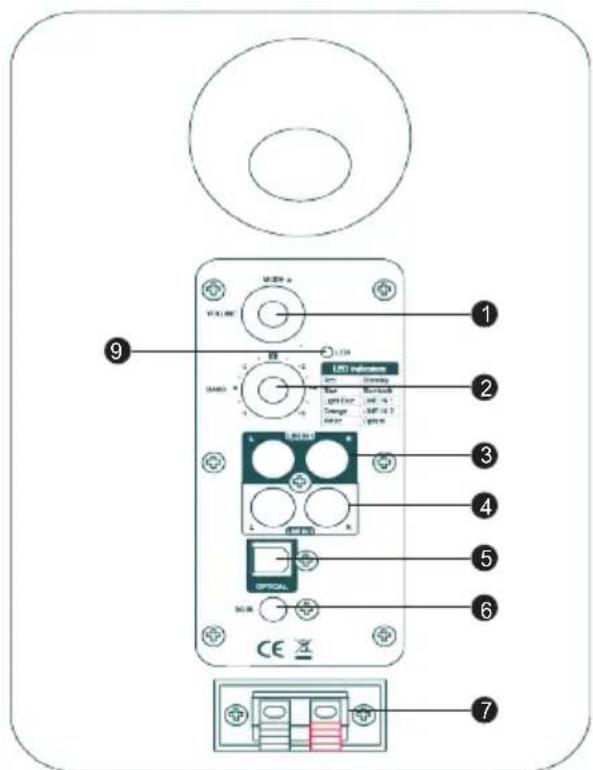

Beschreibung der Teile

1 2 3 4 5 6 7 8 9 LED indicators OFF Switch Light Exer Lift 10 Change Lift 10.2 Reset Optical DC CE

1 – Lautstärkeregelung / Eingangswahl/Ein/Aus

Modus : Drücken, um zwischen den Audioquellen zu navigieren:

Eingang 1 > Eingang 2 > Bluetooth > Optisch

2 – Einstellbare Bässe

3 – Eingangsport Eingang 1

4 – Eingangsport Eingang 2

5 – Optischer Eingangsport

6 – Eingang Netzstromversorgung

7 – Lautsprecher-Ausgangsport

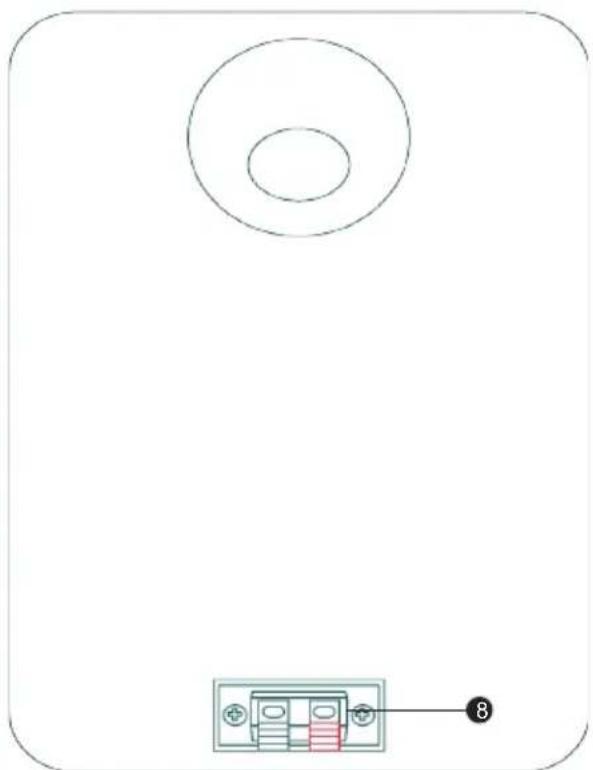

8 – Eingangsport Lautsprecher

9 – LED-Anzeige:

Hellblau: Eingang 1

Orange : Eingang 2

Blau: Bluetooth

Rot: Standby

Weiß: Optisch

Fernbedienung

	Ein /Aus		MUTE	Stumm schalten / Lautstärke wieder herstellen
	Lautstärke erhöhen		VOL-	Lautstärke verringern
	Voriger Track		>	Nächster Track
	Abspielen/Pause		TREB+ TREB-	Höhen verstärken/ verringern
	Auswahl des Eingangs		RESET	Auf Werkseinstellungen zurücksetzen
	BT LINE OPT		Bluetooth-Modus / Eingang / Optisch
	MUSIC MOVIE DIALOG		Modus Film / Musik / Dialog
	ROCK JAZZ CLASSIC		Modus Rock / Jazz / Klassik

Beschreibung der Gerätefunktionen

Technische Daten des Netzteils

• Stromversorgung 100-240V 50/60Hz
• Netzteil: 19V 1,5A 28,5W (TP04-190150E)
• Durchschnittlicher Wirkungsgrad im aktiven Modus: 88,02 %
• Durchschnittlicher Wirkungsgrad bei schwacher Ladung (10 %): 80,8 %
• Stromverbrauch ohne Ladung: 0,09W

In einer Umgebung mit elektrostatischen Entladungen kann sich das Gerät abschalten. Der Nutzer muss das Gerät dann zurücksetzen, indem er es einschaltet und den entsprechenden Modus auswählt.

Anschlüsse

1. Schließen Sie die Lautsprecher mithilfe des mitgelieferten Anschlusskabels an.
2. An die Stromquelle anschließen: die Betriebsanzeige leuchtet.
   Achten Sie beim Anschließen des Audiokabels auf die angegebene Polarität.

*Vergewissern Sie sich, dass das schwarze Kabel an die gleiche Farbe an jedem Lautsprecher angeschlossen ist (z. B.: Schwarz an schwarzen Anschluss) und dass das schwarz-weiße Kabel an die gleiche Farbe an jedem Lautsprecher angeschlossen ist (z. B.: Rot an roten Anschluss). Werden die Anschlüsse vertauscht wird, beeinträchtigt dies die Klangqualität.

Audioeingang

1. Drücken Sie den Knopf "Mode", um einen Audioeingang auszuwählen.
   Die Anzeige für Eingang 1 wird blau und die für Eingang 2 orange.
2. Verwenden Sie ein geeignetes Cinch-Kabel, um eine Audioquelle an die Lautsprecher anzuschließen.
3. Sie können die Musik von Ihrem angeschlossenen Gerät abspielen und die Lautstärke an Ihrem Gerät oder durch Drehen des Knopfs "Mode" einstellen.

Bluetooth-Betrieb

1. Schalten Sie die Lautsprecher ein und wechseln Sie in den Bluetooth-Modus, indem Sie die Hauptlautstärketaste auf der Rückseite des aktiven Lautsprechers drücken. Die Anzeige wechselt zu blau.
2. Verwenden Sie die Funktion "Einstellungen" auf Ihrem Quellgerät (Mobiltelefon, Tablet usw.) und suchen Sie nach Bluetooth-Geräten in der Nähe: Suchen Sie nach "WS600DUO" in der Liste.
3. Koppeln Sie Ihr Gerät mit "WS600DUO".
4. Starten Sie die Audiospuren auf Ihrem angeschlossenen Gerät und stellen Sie die gewünschte Lautstärke ein.
5. Kehren Sie zu den "Einstellungen" Ihres verbundenen Geräts zurück, um die Bluetooth-Verbindung zu trennen.

Hinweis: Die maximale Verbindungsentfernung beträgt etwa 10 Meter. Bitte stellen Sie Ihren Bluetooth-Lautsprecher so nahe wie möglich an das verbundene Gerät, um Störungen der Verbindung zu vermeiden.

Fehlerbehebung

ProblemLösung
Kein Ton	Vergewissern Sie sich, dass die Netzanzeige EINGESCHALTET ist.
	Versuchen Sie, die Lautstärke entweder mit dem mittleren Regler oder mit der Fernbedienung zu erhöhen.
	Vergewissern Sie sich, dass die Audiokabel ordnungsgemäß angeschlossen sind und dass der Eingang auf die Lautsprecher eingestellt ist.
	Überprüfen Sie, ob ein Ausgangssignal von der Audioquelle vorhanden ist.
Bluetooth-Verbindung nicht möglich	Vergewissern Sie sich, dass der Lautsprecher auf den Bluetooth-Eingang eingestellt ist ; in einem anderen Audioeingangsmodus kann Bluetooth nicht gekoppelt oder verbunden werden.
	Trennen Sie alle Bluetooth-Geräte, indem Sie im Bluetooth-Modus die Lautstärketaste gedrückt halten, und versuchen Sie es dann erneut.
Der Regallautsprecher WS600DUO lässt sich nicht einschalten	Die effektive Bluetooth-Übertragungsentfernung beträgt 10 m. Achten Sie also darauf, diese Entfernung nicht zu überschreiten.
	Versuchen Sie es mit einem anderen Bluetooth-Gerät, das Sie verbinden möchten.
	Überprüfen Sie, ob das Gerät an das Stromnetz angeschlossen ist und ob der Schalter an der Netzsteckdose leuchtet.

Technische Spezifikationen

TypSpezifikationen TypSpezifikationen
Komplettes Lautsprechersystem	4 Zoll (10W)*2 Tweeter	1.25" (5W)*2
Spitzenleistung 30W Frequenz ohne Kabel 2.402 -	2 480 MHz
RMS-Leistung 30W		Bluetooth-Version	5.0
Energieverbrauch 0,09W EIRP -2,9dBm
Stromversorgung CC 19V,	1,5A Verzerrung	< 1%
Lautsprecherimpedanz	6Ω/woofer,8Ω/tweeter	Lautsprecherfrequenz	60 Hz - 20K Hz
S/R-Verhältnis	≥80dB Eingang	Bluetooth,	EINGANG1 (RCA),EINGANG2 (RCA),Optisch
Bluetooth Kopplungsname	WS600DUO	Lautsprecher	4 cm, Lautsprecher 2,25 Ohm
Maße	150 x 170 x 235 mm	Übertragungsentfernung	10 m

Das Produkt wurde mit qualitativ hochwertigen Werkstoffen und Komponenten konzipiert und hergestellt, die recycelt und wiederverwendet werden können.

Bei der Entsorgung der Batterien auf den Umweltschutz achten.

Das Symbol einer durchgestrichenen Mülltonne auf Rädern auf einem Produkt bedeutet, dass das Produkt der europäischen Richtlinie 2002/96/EG unterliegt. Bitte informieren Sie sich über örtlichen Abfallannahmestellen, an denen elektrische und elektronische Altgeräte einer getrennten Sammlung zugeführt werden. Bitte beachten Sie die örtlichen Vorschriften und entsorgen Sie Ihre Altgeräte nicht über den Hausmüll. Mit der ordnungsgemäßen Entsorgung dieses Produkts tragen Sie dazu bei, mögliche negative Folgen für die Umwelt und die menschliche Gesundheit zu vermeiden.

Zusätzliche Informationen

• Wenn ein Anruf eingeht, während das System WS600DUO für die Musikwiedergabe mit Ihrem Mobiltelefon verbunden ist, wird die Musik sofort gestoppt, wenn Sie den Anruf annehmen. Die Wiedergabe wird fortgesetzt, sobald der Anruf beendet ist (je nach Art des Mobiltelefons kann die Wiedergabe manchmal auch nach dem Ende des Anrufs angehalten bleiben).
• Die Wortmarke Bluetooth®, die Marke und das Logo sind eingetragene Marken der Bluetooth SIG, Inc. und jede Verwendung dieser Marken durch Bigben Interactive erfolgt unter Lizenz. Die anderen Warenzeichen und Markennamen sind das Eigentum der jeweiligen Inhaber.
• THOMSON ist eine Marke von Talisman Brands, Inc. und wird unter Lizenz von Bigben Interactive genutzt.
• Dieses Produkt wurde unter Verantwortung von Bigben Interactive hergestellt und verkauft.
• THOMSON und das THOMSON-Logo sind Marken, die unter der Lizenz von BIGBEN INTERACTIVE verwendet werden – weitere Informationen finden Sie unter: www.thomson-brand.com.
• Alle anderen Produkte, Dienstleistungen, Firmennamen, Marken, Handelsnamen, Produktnamen und Logos, auf die hier verwiesen wird, sind das Eigentum ihrer jeweiligen Inhaber.

Konformitätserklärung

- Hiermit erklärt Bigben Interactive, dass die Funkanlage des Typs WS600DUO der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung kann unter der folgenden Internetadresse eingesehen werden: www.bigben.fr/support

Garantie

Für dieses Produkt gewährt Bigben eine Garantie von 2 Jahren ab Kaufdatum, außer in den Ländern des Europäischen Wirtschaftsraums, in denen eine längere Garantiezeit gewährt wird. Wir empfehlen Ihnen, Ihren Kassenbeleg für eventuelle Reklamationen aufzubewahren.

Die Garantie gilt für Mängel, die auf defektes Material, fehlende Teile oder Herstellungsfehler zurückzuführen sind. Wenden Sie sich in diesem Fall bitte an unseren technischen Support. Bei Problemen mit einem defekten Produkt wenden Sie sich bitte mit Ihrem Kassenbeleg an das Geschäft oder den Händler, bei dem Sie das Produkt erworben haben. Die Garantie gilt nicht für Defekte, die auf unsachgemäßen Gebrauch zurückzuführen sind.

Technischer Kundendienst

Montag bis Freitag von 9:00 bis 18:00 Uhr (außer Feiertagen)

Mail: [e-mail]

Distribution Deutschland:

Bigben Interactive DEUTSCHLAND GmhH

Walter Gropius Str. 28, 50126 Bergheim, DEUTSCHLAND

Hergestellt in China

Hergestellt durch BIGBEN INTERACTIVE SA

396, Rue de la Voyette

CRT2 - FRETIN

CS 90414

59814 LESQUIN Cedex - Frankreich

www.bigben.eu

E-Mail: [e-mail]

Fabricant : Bigben Interactive FRANCE

396, Rue de la Voyette, C.R.T. 2, Fretin,

CS90414 - 59814 Lesquin Cedex, France

Bigben Interactive DEUTSCHLAND GmbH

Walter Gropius Str. 28, 50126 Bergheim, Deutschland

Bigben Interactive Belgium s.a./n.v.

Waterloo Office Park / Bâtiment H

Drève Richelle 161 bte 15 1410 Waterloo, Belgium

Bigben Interactive NEDERLAND b.v.

DEUTSCHLAND, Montag bis Freitag von

09:00 bis 18:00 Uhr (außer an Feiertagen)

Tel.: [phone]

Mail: [e-mail]

Bigben Interactive DEUTSCHLAND GmbH

Walter Gropius Str. 28, 50126 Bergheim, Deutschland

Bigben Interactive Belgium s.a./n.v.

Waterloo Office Park / Bâtiment H Drève Richelle 161 bte 15 1410 Waterloo, Belgium

Bigben Interactive NEDERLAND b.v.

DEUTSCHLAND, Montag bis Freitag von

09:00 bis 18:00 Uhr (außer an Feiertagen)

Tel.: [phone]

Mail: [e-mail]

Bigben Interactive DEUTSCHLAND GmbH

Walter Gropius Str. 28, 50126 Bergheim, Deutschland

Bigben Interactive Belgium s.a./n.v.

Waterloo Office Park / Bâtiment H

Drève Richelle 161 bte 15 1410 Waterloo, Belgium

Bigben Interactive NEDERLAND b.v.

DEUTSCHLAND, Montag bis Freitag von

09:00 bis 18:00 Uhr (außer an Feiertagen)

Tel.: [phone]

Mail: [e-mail]

Bigben Interactive DEUTSCHLAND GmbH

Walter Gropius Str. 28, 50126 Bergheim, Deutschland

Bigben Interactive Belgium s.a./n.v.

Waterloo Office Park / Bâtiment H

Drève Richelle 161 bte 15 1410 Waterloo, Belgium

Bigben Interactive NEDERLAND b.v.

DEUTSCHLAND, Montag bis Freitag von

09:00 bis 18:00 Uhr (außer an Feiertagen)

Tel.: [phone]

Mail: [e-mail]

Bigben Interactive DEUTSCHLAND GmbH

Walter Gropius Str. 28, 50126 Bergheim, Deutschland

Bigben Interactive Belgium s.a./n.v.

Waterloo Office Park / Bâtiment H

Drève Richelle 161 bte 15 1410 Waterloo, Belgium

Bigben Interactive NEDERLAND b.v.

DEUTSCHLAND, Montag bis Freitag von

09:00 bis 18:00 Uhr (außer an Feiertagen)

Tel.: [phone]

Mail: [e-mail]
