IT

WS600DUO

Diffusori acustici da scaffale

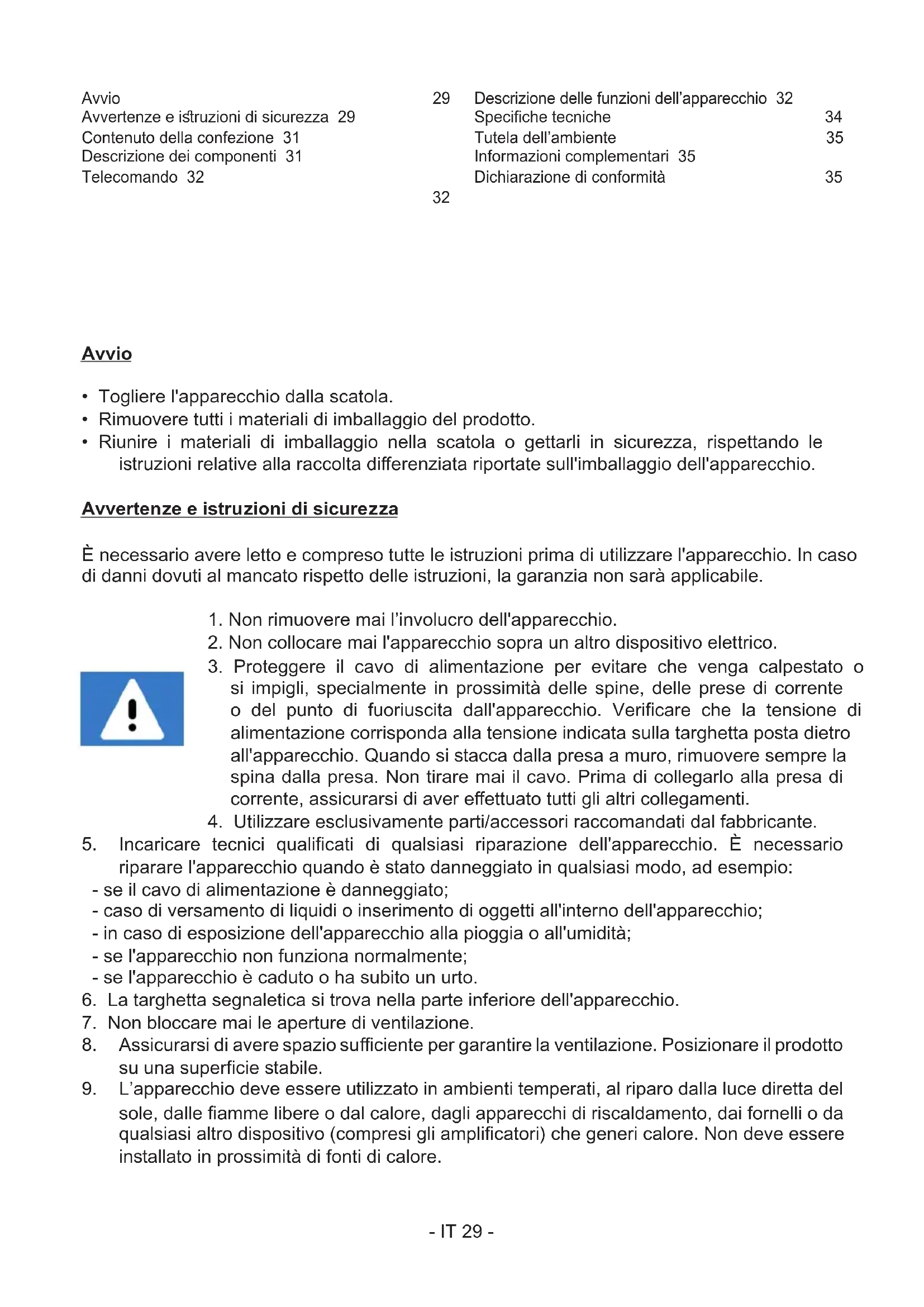

Avvertenze e istruzioni di sicurezza 29

Contenuto della confezione 31

Descrizione dei componenti 31

Telecomando 32

29

Descrizione delle funzioni dell'apparecchio 32

Specifiche tecniche 34

Tutela dell'ambiente 35

Informazioni complementari 35

Dichiarazione di conformità 35

32

Avvio

• Togliere l'apparecchio dalla scatola.
• Rimuovere tutti i materiali di imballaggio del prodotto.
• Riunire i materiali di imballaggio nella scatola o gettarli in sicurezza, rispettando le istruzioni relative alla raccolta differenziata riportate sull'imballaggio dell'apparecchio.

Avvertenze e istruzioni di sicurezza

È necessario avere letto e compreso tutte le istruzioni prima di utilizzare l'apparecchio. In caso di danni dovuti al mancato rispetto delle istruzioni, la garanzia non sarà applicabile.

1. Non rimuovere mai l'involucro dell'apparecchio.
2. Non collocare mai l'apparecchio sopra un altro dispositivo elettrico.
3. Proteggere il cavo di alimentazione per evitare che venga calpestato o si impigli, specialmente in prossimità delle spine, delle prese di corrente o del punto di fuoriuscita dall'apparecchio. Verificare che la tensione di alimentazione corrisponda alla tensione indicata sulla targhetta posta dietro all'apparecchio. Quando si stacca dalla presa a muro, rimuovere sempre la spina dalla presa. Non tirare mai il cavo. Prima di collegarlo alla presa di corrente, assicurarsi di aver effettuato tutti gli altri collegamenti.

4. Utilizzare esclusivamente parti/accessori raccomandati dal fabbricante.

5. Incaricare tecnici qualificati di qualsiasi riparazione dell'apparecchio. È necessario riparare l'apparecchio quando è stato danneggiato in qualsiasi modo, ad esempio:

6. se il cavo di alimentazione è danneggiato;

7. caso di versamento di liquidi o inserimento di oggetti all'interno dell'apparecchio;
8. in caso di esposizione dell'apparecchio alla pioggia o all'umidità;
9. se l'apparecchio non funziona normalmente;

10. se l'apparecchio è caduto o ha subito un urto.

11. La targhetta segnaletica si trova nella parte inferiore dell'apparecchio.

12. Non bloccare mai le aperture di ventilazione.

13. Assicurarsi di avere spazio sufficiente per garantire la ventilazione. Posizionare il prodotto su una superficie stabile.

14. L'apparecchio deve essere utilizzato in ambienti temperati, al riparo dalla luce diretta del sole, dalle fiamme libere o dal calore, dagli apparecchi di riscaldamento, dai fornelli o da qualsiasi altro dispositivo (compresi gli amplificatori) che generi calore. Non deve essere installato in prossimità di fonti di calore.

15. Le batterie (pacco batterie o pile installate) non devono essere esposte a calore eccessivo, come luce del sole, fuoco, ecc.

16. Scollegare sempre l'apparecchio prima di pulirlo. Non lubrificare alcuna parte dell'apparecchio. Pulirlo con un panno morbido. Non utilizzare prodotti abrasivi né detergenti aggressivi.
17. Assicurarsi di poter sempre accedere facilmente al cavo di alimentazione, alla spina o all'adattatore, per poter scollegare l'apparecchio dalla presa di corrente, se necessario.
18. Non utilizzare l'apparecchio in prossimità di un punto d'acqua. Evitare che entri in contatto con gocce o schizzi. Non utilizzare l'apparecchio in un ambiente umido o bagnato.
19. Scollegare l'apparecchio in caso di temporale o se non verrà utilizzato per un periodo prolungato.
20. L'apparecchio può essere utilizzato dai bambini a partire da 8 anni, nonché da persone con ridotte capacità fisiche, sensoriali o mentali o senza esperienza e conoscenze, a condizione che siano sorvegliati o abbiamo ricevuto le istruzioni relative all'utilizzo dell'apparecchio in tutta sicurezza e comprendano i rischi potenziali. I bambini non devono giocare con l'apparecchio né con il cavo (rischio di strangolamento). La pulizia e la manutenzione non devono essere effettuate da bambini senza sorveglianza.
21. L'apparecchio deve essere alimentato solamente a bassa tensione di sicurezza, corrispondente alla marcatura che figura sull'apparecchio stesso.
22. La batteria deve essere rimossa dall'apparecchio prima dello smaltimento. L'apparecchio deve essere scollegato dall'alimentazione quando si rimuove la batteria.
23. Quando è in funzione, il prodotto deve trovarsi a una distanza minima di 20 cm dal corpo umano.
24. L'apparecchio è destinato a un uso domestico; non utilizzarlo all'aperto.

CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN ATTENTION RISQUE DE CHOC ELECTRIQUE NE PAS OUVRIR

Il simbolo del fulmine dentro un triangolo equilatero avverte gli utilizzatori della presenza, all'interno dell'apparecchio, di tensione elettrica pericolosa non isolata, abbastanza potente da rappresentare un rischio di shock elettrico.

Il punto esclamativo all'interno di un triangolo indica la presenza di istruzioni importanti relative al funzionamento e alla manutenzione (riparazione) nella documentazione che accompagna l'apparecchio.

Materiale di Classe II
Corrente continua
Corrente alternata
Solamente per uso interno

Contenuto della confezione

• Unità principale
• Telecomando
• Manuale utente
  • Cavo da 3,5 mm a 2 x RCA
• Cavo ottico
• Adattatore CA
  • Cavo di collegamento dei diffusori acustici

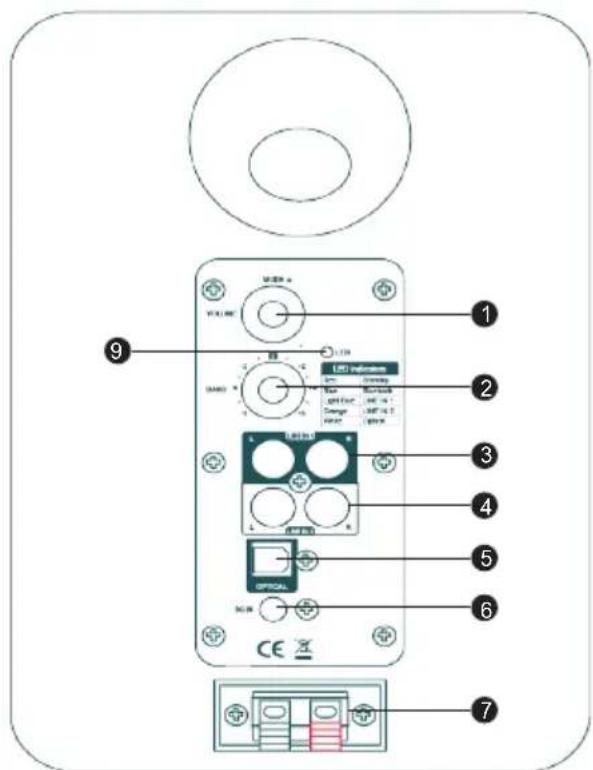

Descrizione dei componenti

LDC indicator 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80

1 – Regolazione del volume/Selezione ingresso/funzionamento/arresto

Modalità: Premere per spostarsi tra le sorgenti audio:

Ingresso 1 > Ingresso 2 > Bluetooth > Ottico

2 – Bassi regolabili

3 – Porta d'ingresso Ingresso 1

4 – Porta d'ingresso Ingresso 2

5 – Porta d'ingresso ottica

6 – Ingresso alimentazione

7 – Porta di uscita altoparlante

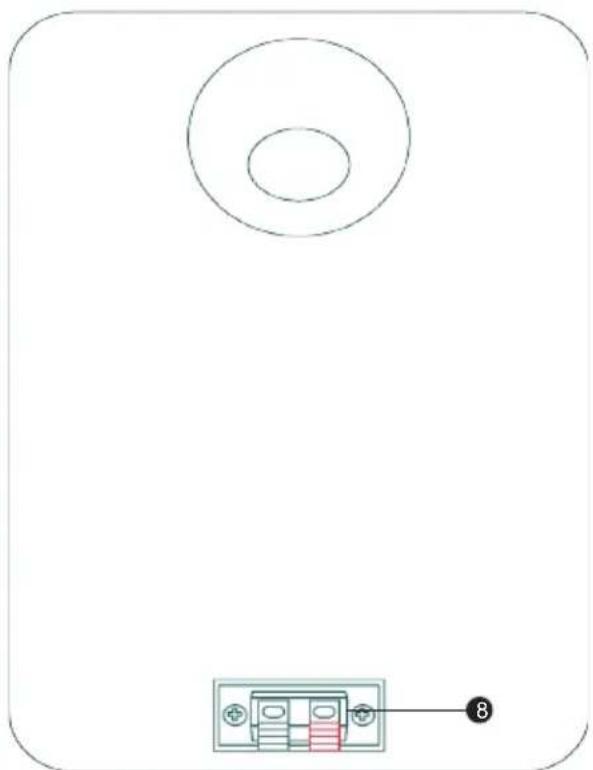

8 – Porta di ingresso altoparlante

9 – Indicatore LED:

Azzurro: Ingresso 1

Arancione: Ingresso 2

Blu: Bluetooth

Rosso: In standby

Bianco: Ottico

Telecomando

	On/Off		MUTE	Togliere o ripristinare il volume
	Aumentare il volume		VOL-	Abbassare il volume
	Traccia precedente		>	Traccia successiva
	Riproduzione/Pausa		TREB+ TREB-	Aumentare/diminuire i toni acuti
	Selezione dell'ingresso		RESET	Ripristino delle impostazioni di fabbrica
	BT LINE OPT		Modalità Bluetooth/Ingresso/Ottico
	MUSIC MOVIE DIALOG		Modalità Film/Musica/ Dialogo
	ROCK JAZZ CLASSIC		Modalità Rock/Jazz/Classica

Descrizione delle funzioni dell'apparecchio

Caratteristiche tecniche dell'adattatore

• Alimentazione 100-240 V 50/60 Hz
• Adattatore: 19 V 1,5 A 28,5 W (TP04-190150E)
• Prestazioni medie in modalità attiva: 88,02%
  • Efficienza a basso carico (10%): 80,8%
• Consumo elettrico in assenza di carico: 0,09 W

In un ambiente con scariche elettrostatiche, l'apparecchio potrebbe spegnersi.

L'utilizzatore deve quindi reinizializzare l'apparecchio accendendolo e scegliendo la modalità adeguata.

Collegamenti

1. Collegare i diffusori acustici con il cavo in dotazione.
2. Collegare all'alimentazione: la spia di alimentazione si accende.

Quando viene collegato il cavo audio, rispettare la polarità indicata. *Verificare che il cavo nero sia collegato allo stesso colore su ciascun diffusore (ad es.: alimentazione nera su alimentazione nera) e che il cavo bianco e nero sia collegato allo stesso colore su ciascun diffusore (es.: alimentazione rossa su alimentazione rossa). Se il collegamento viene invertito, la qualità del suono sarà ridotta.

Ingresso audio

1. Premere il tasto "Mode" per selezionare un ingresso audio.
   La spia diventa blu per l'Ingresso 1 e arancione per l'Ingresso 2.
2. Utilizzare il cavo RCA corretto per collegare una sorgente audio ai diffusori acustici.
3. Riprodurre i brani musicali con l'apparecchio collegato e regolare il volume sull'apparecchio o agendo sul tasto "Mode".

Funzionamento con Bluetooth

1. Accendere i diffusori acustici e passare alla modalità Bluetooth premendo il tasto del volume principale dietro il diffusore acustico attivo. La spia diventa blu.
2. Utilizzare la funzione “Parametri” dell'apparecchio sorgente (telefono cellulare, tablet ecc.) e cercare gli apparecchi Bluetooth nelle vicinanze: nella lista apparirà “WS600DUO”.
3. Associare l'apparecchio a "WS600DUO".
4. Avviare le tracce audio sull'apparecchio collegato e regolare il volume desiderato.
5. Tornare alla funzione "Parametri" dell'apparecchio collegato per disconnettere Bluetooth.

Nota: La distanza massima di connessione è di circa 10 metri. Posizionare l'altoparlante Bluetooth il più vicino possibile all'apparecchio per evitare interferenze.

Risoluzione dei problemi

Problema Soluzione
Nessun suono	Verificare che la spia di alimentazione sia ACCESA.
	Cercare di aumentare il volume attraverso la regolazione centrale o il telecomando
	Assicurarsi che i cavi audio siano collegati correttamente e che l'ingresso sia regolato sui diffusori acustici.
	Verificare che sia presente il segnale di uscita dalla sorgente audio.
Impossibile collegarsi via Bluetooth	Assicurarsi che l'altoparlante sia regolato sull'ingresso Bluetooth; in un'altra modalità di ingresso audio, Bluetooth non può essere associato o collegato.
	Scollegare tutti gli apparecchi Bluetooth tenendo premuto il tasto del volume in modalità Bluetooth, poi riprovare.
Il diffusore acustico da scaffale WS600DUO non si accende	La distanza di trasmissione Bluetooth efficace è di 10 metri e va utilizzata senza superarla.
	Provare a collegare un altro apparecchio Bluetooth.
	Verificare che l'apparecchio sia collegato correttamente alla rete e che l'interruttore della presa sia acceso.

Specifiche tecniche

TipoSpecifiche Tipo	Specifiche
Impianto completo di diffusori acustici	4" (10 W)*2 Tweeter 1	,25" (5 W)*2
Potenza di picco 30 W	Frequenza senza fili 2	.402 - 2.480 MHz
Potenza RMS 30 W		Versione Bluetooth	5.0
Consumo energetico	0,09 W EIRP -2,9 dBm
Potenza CC 19 V, 1,5	A Distorsione < 1%
Impedenza del diffusore acustico	6Ω/woofer, 8Ω/tweeter	Frequenza dei diffusori acustici	60 Hz - 20K Hz
Rapporto S/N ≥80dB	Ingresso Bluetooth,		INGRESSO1 (RCA), INGRESSO2 (RCA), Ottico
Nome associazione Bluetooth	WS600DUO	Altoparlante	4 cm, diffusore acustico da 2,25 ohm
Dimensioni	150 x 170 x 235 mm	Distanza di trasmissione	10 m

Il prodotto è progettato e realizzato con materiali e componenti di alta qualità, che possono essere riciclati e riutilizzati.

Prestare attenzione all'impatto ambientale legato allo smaltimento delle batterie.

Quando il simbolo di un bidone con rotelle barrato accompagna il prodotto, significa che il prodotto risponde alla Direttiva europea 2002/96/CE. Informarsi sul sistema locale di raccolta differenziata per i prodotti elettrici ed elettronici. Agire rispettando le regole locali e non smaltire gli apparecchi usati nei normali rifiuti domestici. Il corretto smaltimento degli apparecchi usati contribuisce a prevenire potenziali conseguenze negative sull'ambiente e sulla salute umana.

Informazioni complementari

• Se c'è una chiamata in arrivo mentre WS600DUO è collegato al proprio telefono cellulare per la riproduzione di brani musicali, questa andrà in pausa alla risposta e verrà ripresa alla fine della telefonata (a volte rimarrà in pausa dopo il termine della chiamata, dipende dal telefono cellulare.)
• Il termine, il marchio e il logo Bluetooth ^® , sono marchi registrati di proprietà di Bluetooth SIG, Inc. e qualsiasi uso di tali marchi da parte di Bigben Interactive è soggetto a licenza. Altri marchi e nomi commerciali sono di proprietà dei rispettivi proprietari.
  • THOMSON è un marchio di Talisman Brands, Inc. utilizzato su licenza da Bigben Interactive.
• Prodotto realizzato e venduto sotto la responsabilità di Bigben Interactive.
• THOMSON e il logo THOMSON sono marchi commerciali utilizzati su licenza da Bigben Interactive – Per maggiori informazioni: www.thomson-brand.com.
• Tutti i prodotti, servizi, denominazioni sociali, marchi, nomi commerciali, nomi di prodotti e loghi ivi indicati sono di proprietà dei rispettivi titolari.

Dichiarazione di conformità

- Con la presente, Bigben Interactive dichiara che l'apparecchiatura radio di tipo WS600DUO è conforme alla direttiva 2014/53/UE. Il testo completo della dichiarazione UE di conformità è disponibile al link seguente: https://www.bigbeninteractive.it/supportotecnico/

Garanzia

Il prodotto è garantito da Bigben per un periodo di due anni dalla data di acquisto ad esclusione dei Paesi dello Spazio economico europeo, dove il periodo di garanzia viene esteso. Si raccomanda di conservare lo scontrino o la ricevuta in caso di reclamo. La garanzia copre i guasti dovuti a materiale difettoso, elemento mancante o vizio di fabbricazione. In questo caso contattare l'assistenza tecnica. Per qualsiasi problema relativo a un prodotto difettoso, rivolgersi al punto vendita presentando scontrino o ricevuta. La garanzia non copre problemi derivanti da un utilizzo non conforme.

Servizio assistenza

Per qualsiasi informazione, potete contattare il nostro servizio assistenza, ma vi consigliamo di raccogliere prima tutte le informazioni inerenti il problema riscontrato e il prodotto.

Email: [e-mail] / Tel.: [phone]

Distribuito da Metronic s.r.l

Via Marconi 31, 20071 Vermezzo con Zelo (MI), Italia

Prodotto in Cina

Prodotto da BIGBEN INTERACTIVE SA

396, Rue de la Voyette

CRT2 - FRETIN

CS 90414

Fabricant : Bigben Interactive FRANCE

396, Rue de la Voyette, C.R.T. 2, Fretin,

CS90414 - 59814 Lesquin Cedex, France
