MANUAL DE USUARIO SPA-5000 Mestic

1. Normativas de seguridad
2. Datos técnicos
3. Diagrama eléctrico
4. Lista de envío
5. Denominación de los componentes
6. Instalación del aire acondicionado
7. Manual de utilización
8. Conexión del dispositivo a la aplicación
9. Lista de códigos de error
10. Guía de solución de problemas
11. Mantenimiento
    Eliminación correcta de este producto
    Declaración de conformidad

1. Normativas de seguridad

Advertencia:

Cuando utilice este aire acondicionado es importante que observe siempre las normativas de seguridad. Esto evitará riesgos de lesiones, descargas eléctricas y daños al producto. Lea todas las instrucciones de antemano.

• Lea el manual antes de utilizar el aparato.
• Si no se cumplen las condiciones de utilización, el fabricante no se hace responsable de los daños o lesiones resultantes del uso de este aparato.
• Guarde este manual, el certificado de garantía y el recibo de compra.
• Los niños deben ser supervisados para asegurarse de que no jueguen con el aparato.
• Este aparato no está diseñado para que lo utilicen niños menores de 8 años de edad ni personas con capacidades físicas, sensoriales o mentales limitadas o experiencia y conocimientos insuficientes, a menos que estén supervisados o hayan recibido instrucciones sobre cómo utilizar el aparato por parte de una persona responsable de su seguridad.

- Nunca utilice el aparato si hay daños visibles o roturas en el cable.

- Nunca repare el aparato usted mismo si está averiado o si el cable o enchufe estuviera dañado. Haga que esto siempre lo lleve a cabo el fabricante o un técnico cualificado.

- Este aparato no es apto para uso comercial.

- Siempre utilice y guarde el aparato en un lugar seco.

- Nunca utilice accesorios que no sean los recomendados por el fabricante.

- Este aparato solo es apto para uso doméstico y para el propósito para el que está destinado.

- Se prohíbe modificar este producto (o componentes del mismo).

- Nunca conecte varios aparatos eléctricos en la misma toma de corriente. Esto evitará una mala conexión y sobrecalentamiento.

- Se prohíbe poner el aire acondicionado portátil (equipo de interior y exterior) bajo la lluvia o en el agua.

Advertencias

• Debe haber una distancia de al menos 2 metros con objetos ardiendo como medida de prevención de incendios.
• Los usuarios tienen estrictamente prohibido agregar refrigerante ellos mismos.
• No tire directamente de la manguera ni la destruya con objetos cortantes. Si observa que la manguera está dañada, deje de utilizar el aparato y póngase en contacto con el distribuidor para su reparación.

Ubicación de la instalación del aire acondicionado

El aire acondicionado debe colocarse sobre una superficie firme y plana (nota: el aire acondicionado no debe inclinarse ni estar torcido) cuando se esté utilizando. Este aire acondicionado portátil no se puede instalar en los siguientes lugares:

1. Cerca de fuentes de calor fuertes, vapores y gases inflamables o explosivos.
2. En un entorno que contenga productos químicos (sustancias en evaporación, disolventes orgánicos, etc.)
3. En un ambiente húmedo. Tan pronto como llueva, se debe quitar el aire acondicionado de la ventana.
4. Para uso en exteriores, el aire acondicionado debe mantenerse alejado de la lluvia y / o el agua.

También tenga en cuenta las siguientes normativas:

1. El producto debe mantenerse en posición vertical en todo momento y en todos los casos. No sostenga el aparato de lado o boca abajo.

2. Trate de mantener el aire acondicionado recto cuando lo mueva o lo transporte. Asegúrese de que no sufra fuertes vibraciones ni se caiga.

3. Asegúrese de que el suministro de aire no esté obstruido y permanezca bien ventilado.

4. No inserte objetos a través de las aberturas de entrada y salida de aire. Los objetos podrían entrar en contacto con componentes eléctricos o el ventilador y eso es peligroso.

5. No coloque objetos pesados sobre el producto.

6. Quite el enchufe de la toma de corriente antes de mover el aire acondicionado, realizar mantenimiento, limpiarlo o si va a dejar de utilizarlo durante mucho tiempo.

7. No tire del enchufe para mover el aparato.

8. Limpie la rejilla de polvo del suministro de aire al menos una vez al mes.

9. Si el aparato no se va a utilizar durante mucho tiempo, debe almacenarse en un lugar fresco y seco. Limpie y seque el aire acondicionado con suficiente antelación.

2. Datos técnicos

Voltaje 220 ~ 240 V 50 / 60 Hz	Capacidad de flujo de aire 300-350 m3/h
Capacidad de enfriamiento 5100 BTU (1495 W)	Capacidad de deshumidi-ficación		1,56 L p/u
Potencia 600 W Clase de aislamiento IPX4
Refrigerante R290 (120 g) Tipo de compresor Tipo de rotor
Dimensiones internas de la unidad	45,4 x 30,8 x 20,4 cm Ruido 55 dB
Dimensiones externas de la unidad	44,3 x 37,3 x 20,1 cm Peso 24,5 kg

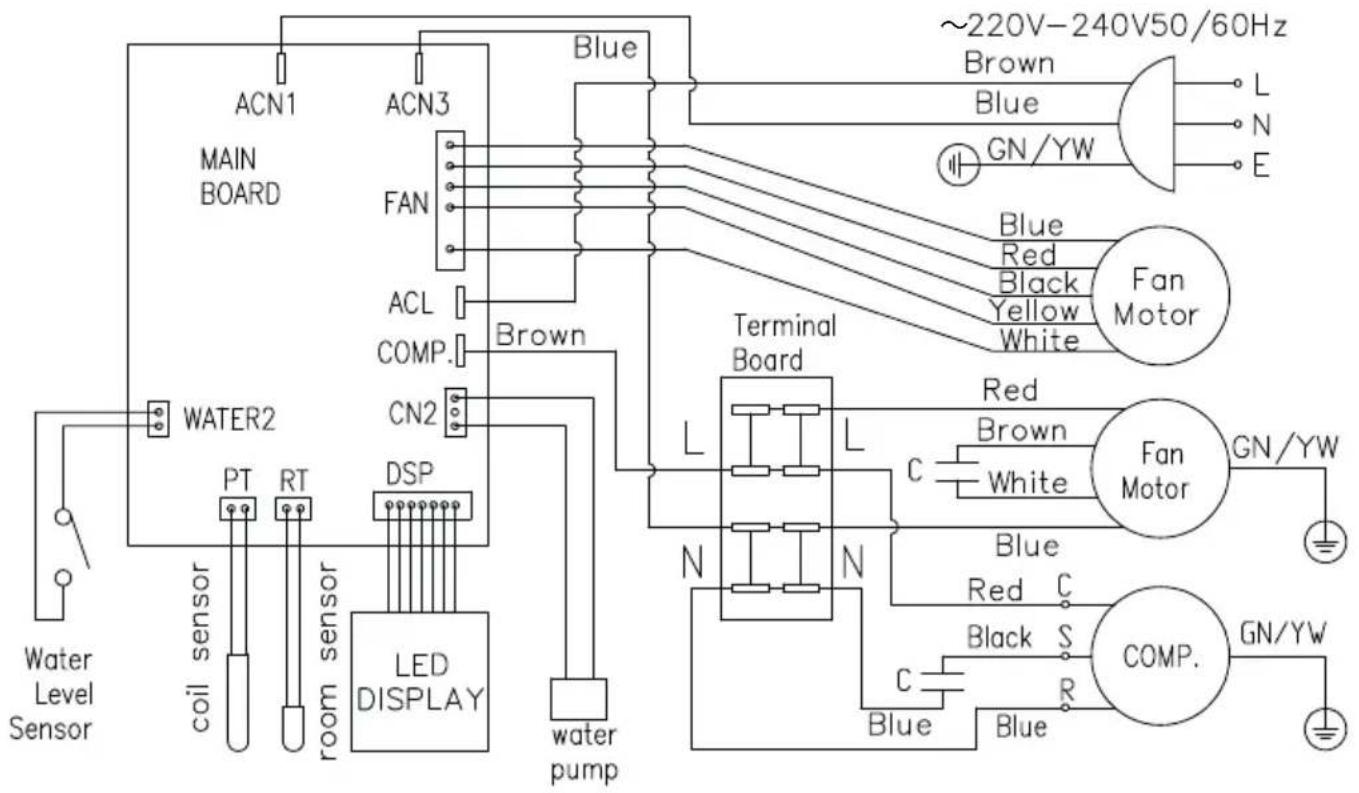

3. Diagrama eléctrico

Nombre CANT.
Unidad interior 1
Unidad exterior 1
Manguera de desagüe 1
Soporte exterior 2
Soporte interior 2
Soporte de almacenamiento 2
Bloques de goma resistentes al impacto 2
Bloques de soporte 2
Tomillos manuales 14
Bloqueo giratorio 2
Tuerca ranurada 2
Manual de utilización 1

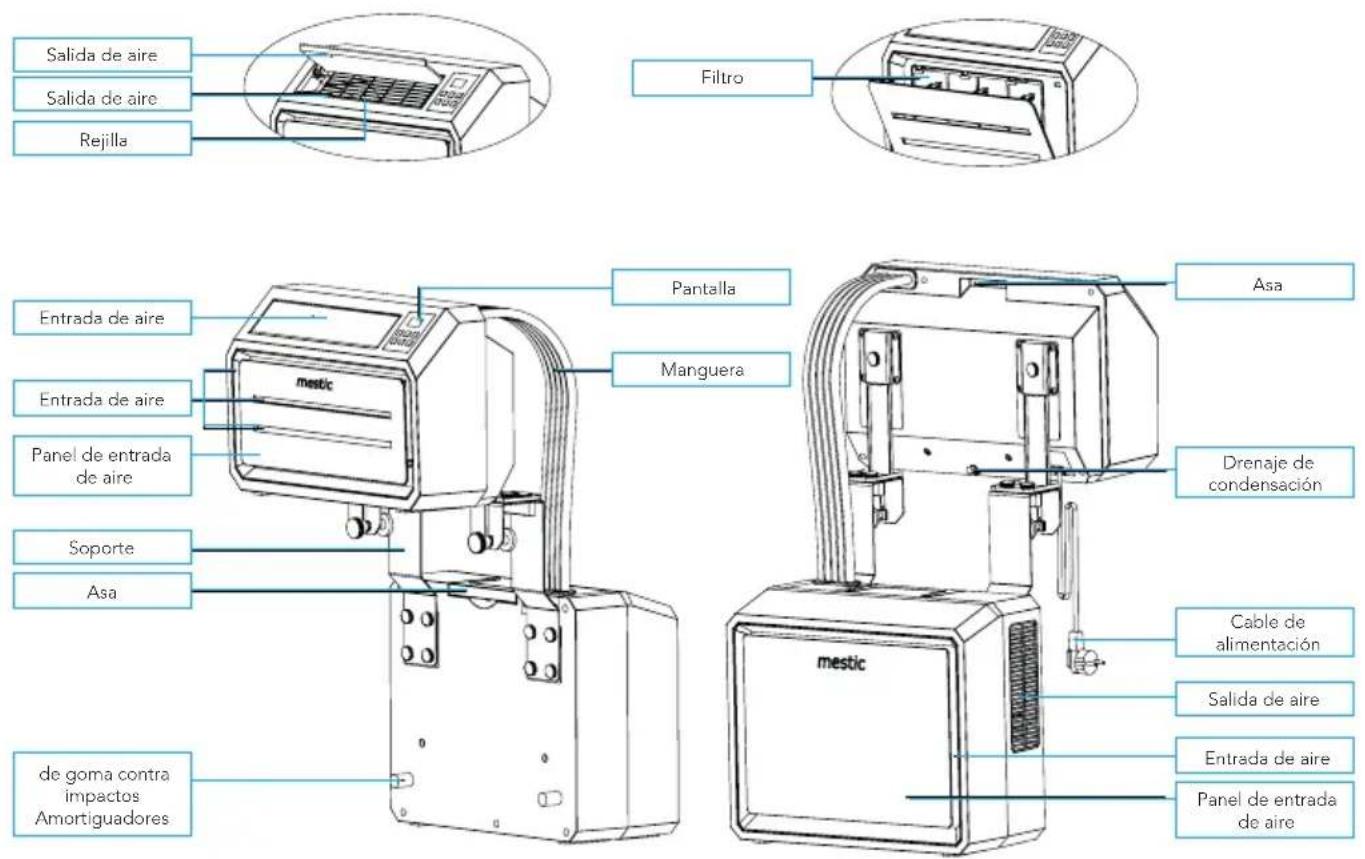

5. Componentes

Accesorios

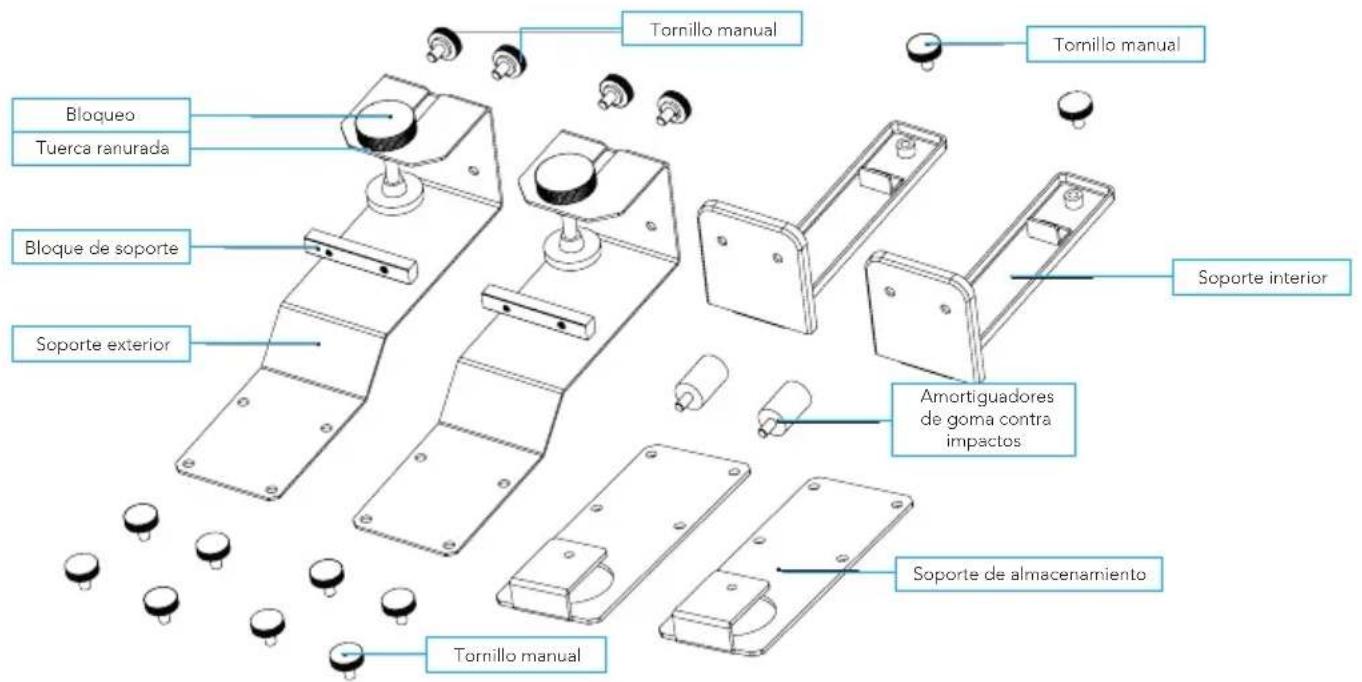

Tornillo manual Bloqueo Tuerca ranurada Bloque de soporte Soporte exterior Tornillo manual Tornillo manual Soporte interior Amortiguadores de goma contra impactos Soporte de almacenamiento Tornillo manual

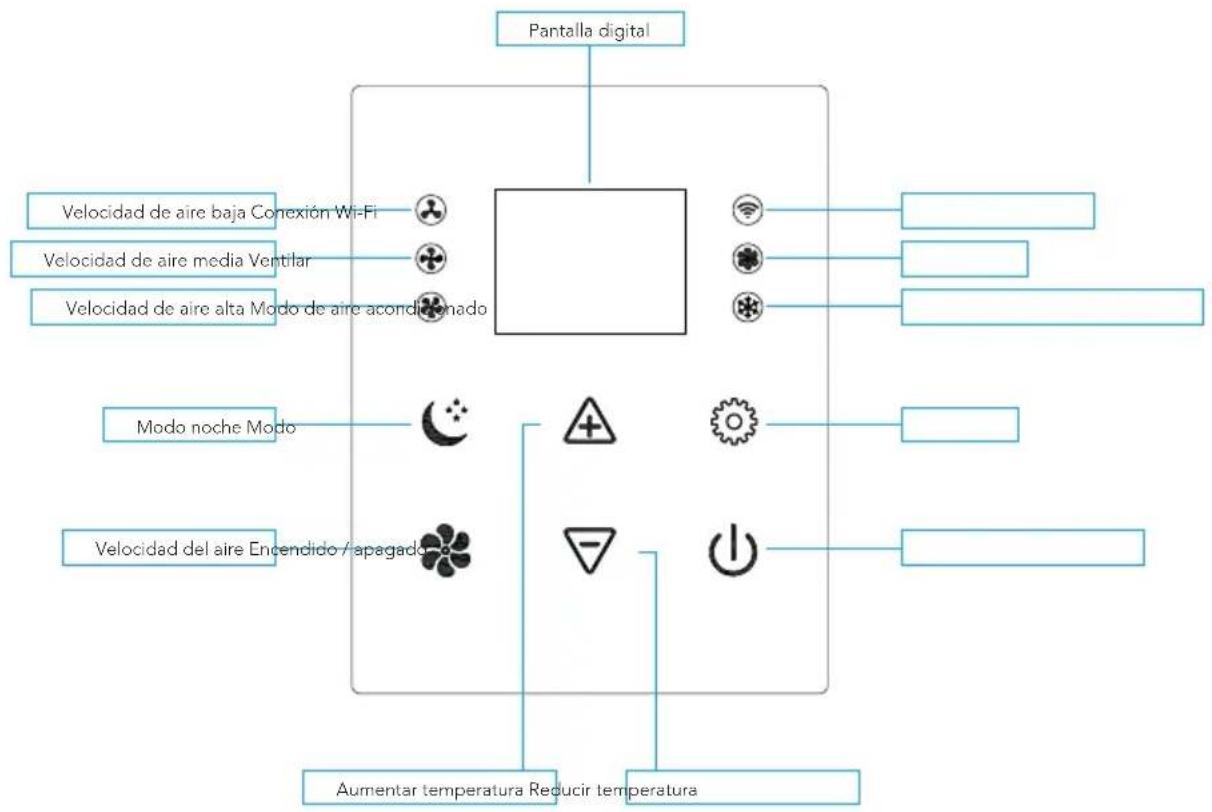

Panel de control

ESPAÑOL

6. Instalación del aire acondicionado

1. Desembale el aparato y los accesorios y compruebe que la manguera entre la unidad interior y exterior esté conectada correctamente. Compruebe también si el drenaje de condensación tiene la cubierta de goma. Por último, compruebe si los accesorios están completos.
2. Instale los accesorios como se muestra en la imagen. Conecte el soporte exterior al bloque de soporte y el soporte interior apretando los tornillos manuales. Así es como se forma el asa de transporte.

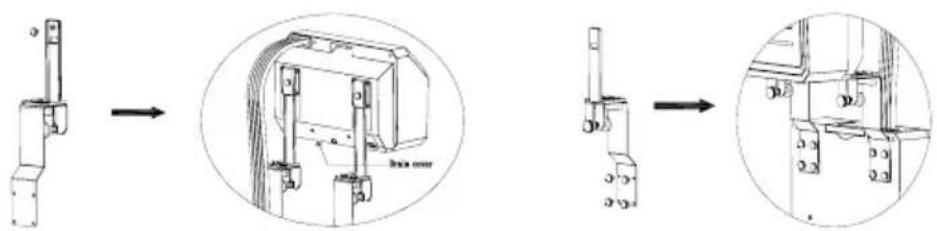

2.1 Instale el soporte como se muestra en la siguiente figura. Instale las unidades interior y exterior en el soporte para fijar las dos partes. Para asegurar las unidades al soporte, apriete los tornillos manuales en los orificios correspondientes.

2.2 Coloque las gomas resistentes a los golpes en la parte posterior de la unidad exterior.

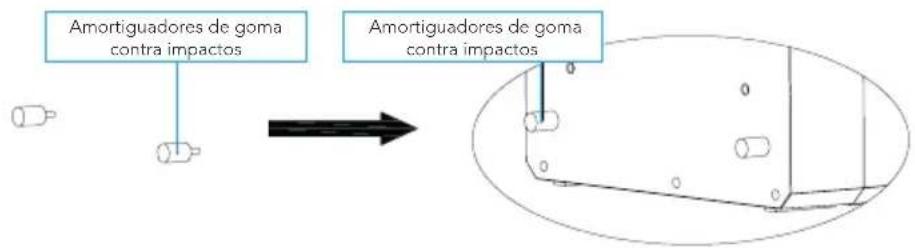

Amortiguadores de goma contra impactos Amortiguadores de goma contra impactos

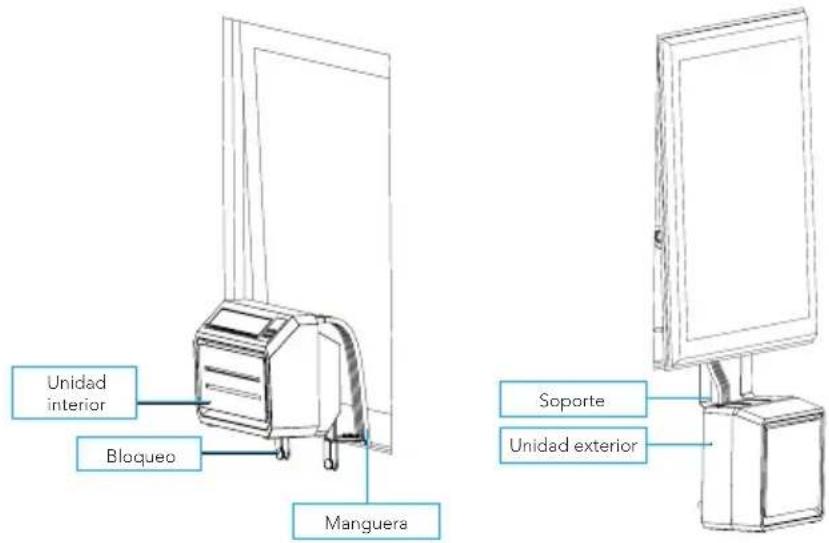

2.3 Instale la unidad completa en la ventana de la caravana y apriete el soporte correctamente (ver figura).

Unidad interior Bloqueo Manguera Soporte Unidad exterior

7. Manual de utilización

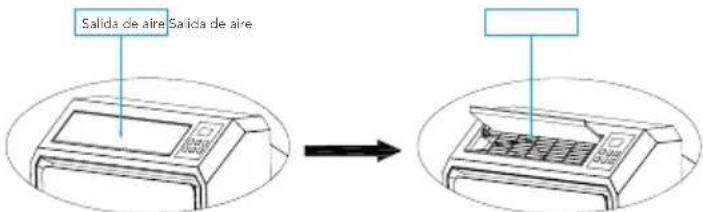

Abra la salida de aire

Mueva la salida de aire hacia arriba manualmente de modo que quede totalmente abierta (vea la ilustración).

Salida de aire Salida de aire

Active el aire acondicionado

Enchúfelo. Si oye un pitido corto y ve que se encienden las luces del panel de control y se apagan de inmediato, significa que el aparato está activado.

Para encenderlo

Pulse el botón «ON / OFF» para encender el aparato. Si oye dos pitidos cortos y la temperatura se muestra en la pantalla digital del aire acondicionado es que el aparato está encendido. Cuando el aire acondicionado está encendido, la temperatura se fija en 22 °C por defecto. Las luces de «(M) velocidad de aire media» y «aire acondicionado» se encienden y el ventilador de la unidad interior se enciende. El sensor de temperatura mide la temperatura ambiente y, si ésta supera los 22 °C, la unidad exterior arranca para bajar la temperatura. ¿Está la temperatura ambiente por debajo de 22 °C? Entonces la unidad exterior no ha arrancado.

Velocidad del aire

Cuando se pulsa «VELOCIDAD», el aparato puede emitir un pitido corto. Este botón le permite configurar el ventilador de la unidad interior en «(L) Velocidad de aire baja», «(M) Velocidad de aire media» o «(H) Velocidad de aire alta». Las luces correspondientes indican qué ajuste está seleccionado.

Cambiar entre el modo de A/C y el modo ventilador

Puede cambiar del modo A/C al modo ventilador pulsando el botón de "MODE". La luz junto a "Ventilador" se encenderá y la luz junto a "A/C" se apagará. El compresor y el ventilador de la unidad exterior se apagarán. Solo permanecerá encendido el ventilador de la unidad interior. De esta manera, podrá disfrutar de una brisa refrescante, sin la función de enfriamiento. Puede volver al modo A/C pulsando de nuevo el botón "MODE".

Establecer la temperatura

Al pulsar el botón «ARRIBA», el aparato emitirá un pitido corto cada vez. La temperatura aumenta en 1 ° cada vez. El ajuste de temperatura más alto posible es 30 ° C. Cuando pulse el botón «ABAJO», el aparato emitirá un pitido corto cada vez. La temperatura baja en 1 ° C cada vez. El ajuste de temperatura más bajo posible es 16 °C.

Modo Dormir

Pulse el botón «DORMIR» para activar el modo dormir. Transcurridos 6 segundos, todas las luces y la pantalla digital se apagarán y el aire acondicionado cambia al modo dormir. El ventilador de la unidad interior continúa funcionando a velocidad de aire baja (L). De esta manera no le molestará con luces y sonidos, y podrá dormir plácidamente. Al pulsar cualquier botón del panel de control, el aparato emitirá un leve pitido y volverá a su modo de funcionamiento original.

Conexión wifi

Inserta el enchufe del aire acondicionado en la toma de corriente: el aire acondicionado esté en modo de espera, se encenderán todos los botones táctiles. El piloto de conexión wifi parpadea lentamente durante unos 10 segundos (está buscando el wifi). Cuando el dispositivo se está conectando a wifi, el piloto parpadea rápidamente (3 veces por segundo). Cuando la conexión wifi se haya completado, el piloto wifi se encenderá de forma continua, indicando que el wifi está conectado correctamente. Para realizar una nueva conexión wifi, pulsa el botón del ventilador durante 3 segundos hasta que escuche un 'bip' para salir del modo wifi. Pulsa el botón del ventilador nuevamente durante 3 segundos, hasta que escuche un 'bip' para iniciar el modo wifi nuevamente. Siga los pasos de "Conexión del dispositivo a la aplicación" para conectar el dispositivo a su teléfono.

Apagar

Pulse el botón «ON / OFF» para apagar el aire acondicionado. El aparato emite un pitido largo y las luces se apagan. El aparato deja de funcionar y pasa al modo «Standby» hasta que se vuelva a encender.

8. Conexión del dispositivo a la aplicación

Instalación de la aplicación

1. Descarga la aplicación gratuita Tuya Smart de la Apple App Store o de la Google Play Store.
2. Crea una cuenta o inicia sesión. Introduce una dirección de correo electrónico válida para recibir el código de verificación.

Conexión del dispositivo a la aplicación

1. Inserta el enchufe del aire acondicionado en la toma de corriente y comprueba que tienes conexión wifi y Bluetooth activados. El aire acondicionado esté en modo de espera, se encenderán todos los botones táctiles.
2. Abre la aplicación, inicia la sesión y pulsa el botón «Añadir dispositivo».
3. Selecciona "gran electrodoméstico", selecciona "aire acondicionado (Bluetooth+Wi-Fi)" y acepta los servicios de ubicación en caso necesario.
4. Verifica si la luz de wifi del dispositivo está parpadeando rápidamente (3 veces por segundo). Si la luz parpadea lentamente, pulsa el botón del ventilador durante 3 segundos hasta que escuche un 'bip' para salir del modo wifi. Pulsa el botón del ventilador nuevamente durante 3 segundos, hasta que escuche un 'bip' para iniciar el modo wifi nuevamente.
5. Confirma en la aplicación que la luz parpadea rápidamente.
6. Selecciona la red wifi a la que te conectas normalmente e introduce tu contraseña de wifi*.
7. Haz clic en «Siguiente» para emparejar el aire acondicionado con la aplicación.

* Ten en cuenta: solo puedes conectarte al dispositivo de aire a través de una conexión wifi de 2,4 GHz.

Funciones de la aplicación

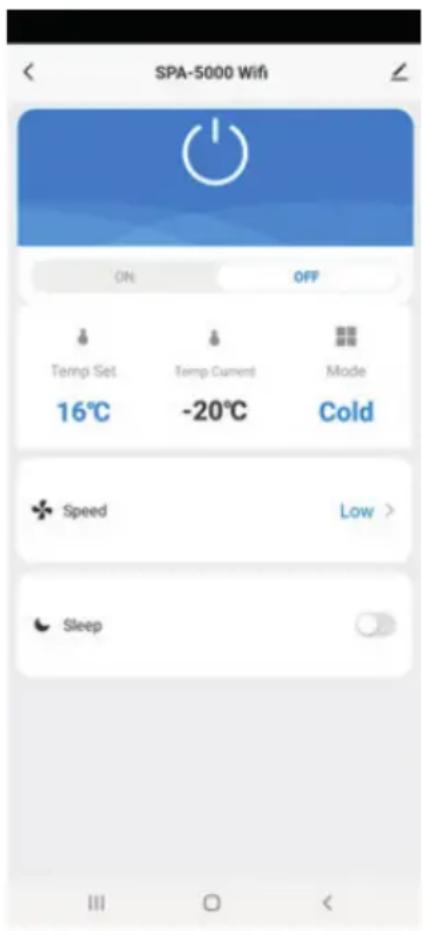

SPA-5000 Wifi ON OFF Temp Set Temp Current Mode 16°C -20°C Cold Speed Low > Sleep

Si tanto tu móvil como el aire acondicionado están conectados a Internet, puedes conectar tu dispositivo desde cualquier lugar.

1. Interruptor (encendido/apagado): puedes usar la función de interruptor para encender o apagar el dispositivo, independientemente de donde te encuentres.
2. Ajustes de temperatura: puedes ajustar la temperatura entre 16 °C y 30 °C.
3. Temperatura actual: puedes comprobar la temperatura ambiente actual.
4. Modo de operación: puedes cambiar el modo a enfriar o a ventilar.
5. Velocidad del ventilador: puedes cambiar la velocidad del ventilador a baja, media o alta.
6. Modo de sueño: esta función asegura que el dispositivo haga tan poco ruido como sea posible.

9. Lista de códigos de error

Si el aparato no funciona o funciona mal:

Compruebe si hay un código de error visible en la pantalla, consulte la tabla de códigos para encontrar una solución. Si no hay un código de error visible en la pantalla, revise toda la tabla de errores para encontrar una posible solución.

Códigos de error
Código de error Causa Solución
E1 Fallo de sensor de temperatura de la estancia	estancia	Ponerse en contacto con el distribuidor
E2 Fallo de sensor de temperatura del sistema
E4 Refrigerante insuficiente
E5 Fallo del ventilador
E6 Fallo de la bomba de condensación

10. Guía de fallos

Guía de fallos
Problema Causa Solución
El aparato no se enciende No hay alimentación Encienda la alimentación
		Salida eléctrica dañada Apague la alimentación y compruebe /repare la salida de alimentación
		Razón desconocida Ponerse en contacto con el distribuidor
Poco desplazamiento de aire o efecto de enfriamiento limitado	Se ha seleccionado el ajuste de ventilación más bajo	Seleccione el modo de velocidad de ventilación media o alta
	El filtro de aire está sucio Compruebe y limpie el filtro
	El suministro de aire o el escape de la unidad interior está bloqueado	Compruebe que el aparato no esté bloqueado y quite la obstrucción
	El suministro de aire o el escape de la unidad exterior está bloqueado	Compruebe que el aparato no esté bloqueado y quite la obstrucción
	La temperatura ambiente es demasiado baja o alta	La temperatura ambiente debe estar entre 16 y 40 °C
	Tensión eléctrica insuficiente de la fuente de alimentación	Consulte a un instalador o utilice una conexión de alimentación diferente
Desplazamiento de aire, pero sin efecto refrigerante	El aparato funciona en modo ventilación Seleccione el modo de enfriamiento (A / C)
	El modo de enfriamiento se ha apagado de forma automática	Espere de 3 a 5 minutos hasta que el termostato vuelva a encenderse
Sonidos anormales o vibraciones Los soportes	des de montaje no están bien instalados en el vehículo o los tornillos de montaje del aparato no están bien apretados	Compruebe que el soporte de montaje esté apretado y apriete los tornillos de montaje del aparato
Hay una fuga de agua en la unidad interior	Falta el tapón de goma en la parte inferior de la unidad interior o no está lo suficientemente apretado	Revise o cambie el enchufe
	El aparato está inclinado El aparato debe montarse horizontalmente (ángulo máximo < 3 °)
El aparato emite un olor Hay un problema grave	grave Apague el aparato inmediatamente y	póngase en contacto con el distribuidor.

11. Mantenimiento

Para limpiar

Precaución: Desconecte el cable de alimentación antes de limpiar el producto.

Para limpiar el exterior:

Limpie el exterior con un paño húmedo. Luego seque el aparato completamente con un paño seco. No permita la entrada de agua o detergente en el aparato. No limpie el aire acondicionado con un agente de limpieza agresivo y / o gasolina.

Limpie el filtro:

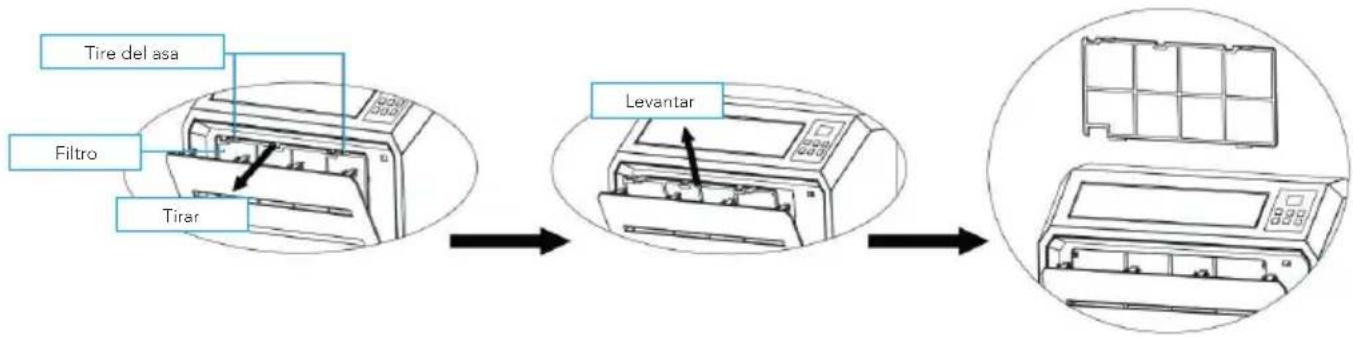

Es importante quitar frecuentemente el polvo del filtro. Quite los filtros como se muestra en la imagen siguiente. Limpie el filtro con agua de grifo y / o un aspirador para quitar la suciedad del filtro. Asegúrese de que el filtro esté seco antes de volver a instalarlo en el aire acondicionado. No utilice agua a una temperatura superior a 40 °C para limpiar y no exponga el filtro al sol.

Mantenimiento

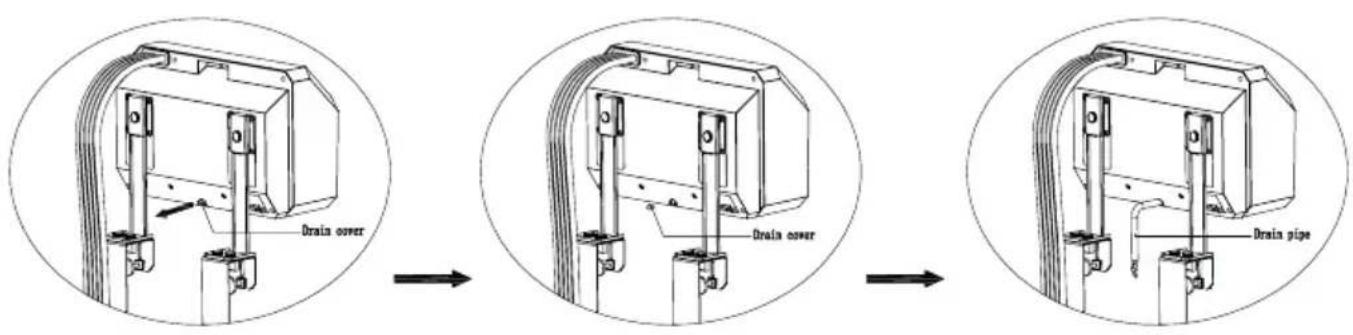

Quite el sello de goma del drenaje de condensación y drene la humedad de condensación en un lugar apropiado cuando almacene el aire acondicionado durante un período de tiempo largo. Luego cambie el «sello de goma».

Limpie el aire acondicionado de acuerdo con las pautas de «limpieza».

Guarde el aire acondicionado en un lugar fresco y seco. Le recomendamos que vuelva a guardar el aire acondicionado en su embalaje cuando lo almacene. Esto evitará que la suciedad y el polvo se acumulen en el aire acondicionado.

Almacenamiento y transporte

Puede transportar fácilmente el aire acondicionado y almacenarlo de forma compacta. Utilice los tornillos de mano para instalar el soporte de transporte en la unidad interior, como se muestra en la imagen.

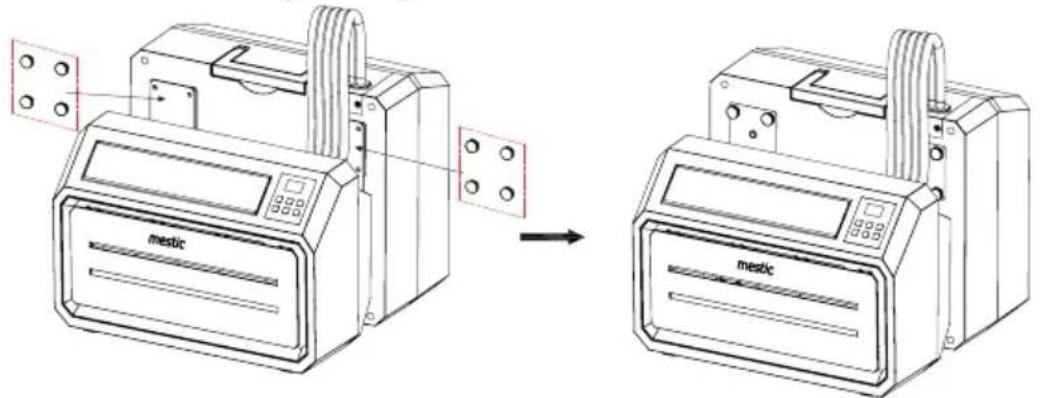

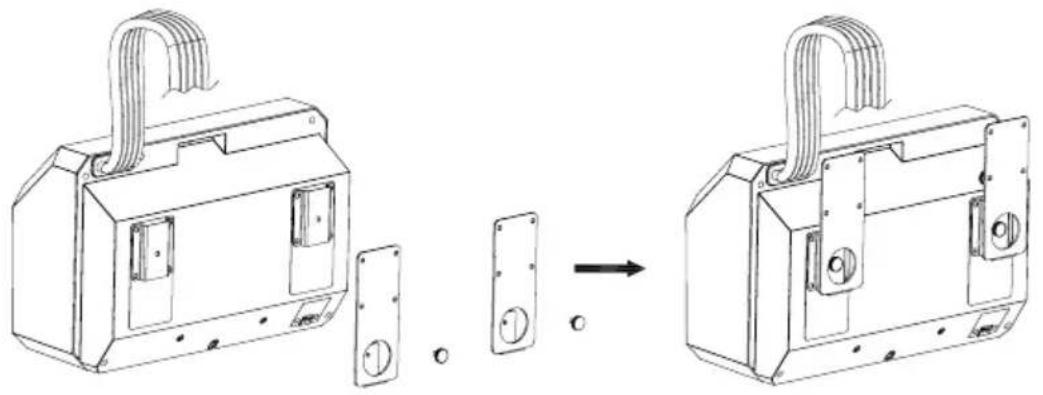

Utilice los tornillos de mano para instalar el soporte de transporte en la unidad exterior como se muestra en la imagen. De esta manera, creará un conjunto compacto que puede transportar y almacenar fácilmente. Guarde el aire acondicionado en un lugar fresco y seco.
