S7-25C - Vocero JAMO - Manual de uso y guía de instrucciones gratis

Tipo de producto	Altavoz central
Marca	Jamo
Modelo	S7-25C
Serie	Studio7
Impedancia nominal	4 ohmios
Tipo de cableado	Convencional (bornes + y -)
Diámetro de cable recomendado	≥1,3 mm² (16 AWG)
Distancia recomendada entre altavoces principales	1,80 m a 4,60 m
Distancia a la pared recomendada	≥60 cm
Posicionamiento recomendado	Debajo de la pantalla, lo más cerca posible
Limpieza	Desempolvado ocasional; no usar productos abrasivos o disolventes
Seguridad	Evitar la exposición prolongada a alto volumen para prevenir lesiones auditivas; evitar cortocircuitos al conectar
Uso	Sistema de cine en casa

Preguntas frecuentes - S7-25C JAMO

¿Cómo conectar el altavoz central S7-25C?

Use cable de altavoz con un diámetro mínimo de 1,3 mm² (16 AWG). Conecte el terminal rojo (+) del altavoz al terminal rojo (+) del canal central del amplificador, y el terminal negro (-) al terminal negro (-). Consulte el esquema 3 del manual.

¿Qué distancia entre los altavoces principales izquierdo y derecho?

Jamo recomienda una distancia de 1,80 m a 4,60 m entre los altavoces principales para una mejor reproducción estéreo.

¿A qué distancia de las paredes colocar los altavoces?

Coloque los altavoces al menos a 60 cm de las paredes para evitar reflejos de sonido no deseados.

¿Cómo limpiar el altavoz S7-25C?

Desempolve ocasionalmente el altavoz. No use nunca productos abrasivos o a base de disolvente, ni detergente agresivo. Las rejillas se pueden limpiar con un cepillo de aspiradora.

¿Puedo usar un amplificador de 8 ohmios con este altavoz?

El altavoz tiene una impedancia nominal de 4 ohmios. Asegúrese de que su amplificador está diseñado para funcionar con una carga de 4 ohmios, de lo contrario corre el riesgo de dañar el amplificador.

¿Cómo evitar cortocircuitos al conectar?

Asegúrese de que ningún cable pelado toque otro terminal. Use cables de calidad y verifique las conexiones antes de encender el amplificador.

¿Dónde colocar el altavoz central?

El altavoz central debe colocarse lo más cerca posible de la pantalla, idealmente directamente debajo, para que los diálogos parezcan provenir de la pantalla.

¿Qué tipo de cable usar para la conexión?

Use un cable de altavoz con un diámetro mínimo de 1,3 mm² (16 AWG) para garantizar una buena transmisión y evitar pérdidas.

¿Puedo fijar el altavoz S7-25C a la pared?

El manual no menciona fijación a la pared para el modelo S7-25C. Los soportes de pared no están incluidos. Para los altavoces surround S7-15B, existe una opción de pared, pero no se recomienda para este modelo.

¿Qué hacer en caso de distorsión del sonido?

Reduzca el volumen. Si la distorsión persiste, verifique que su amplificador sea compatible con una carga de 4 ohmios y que los cables estén correctamente conectados sin cortocircuito.

MANUAL DE USUARIO S7-25C JAMO

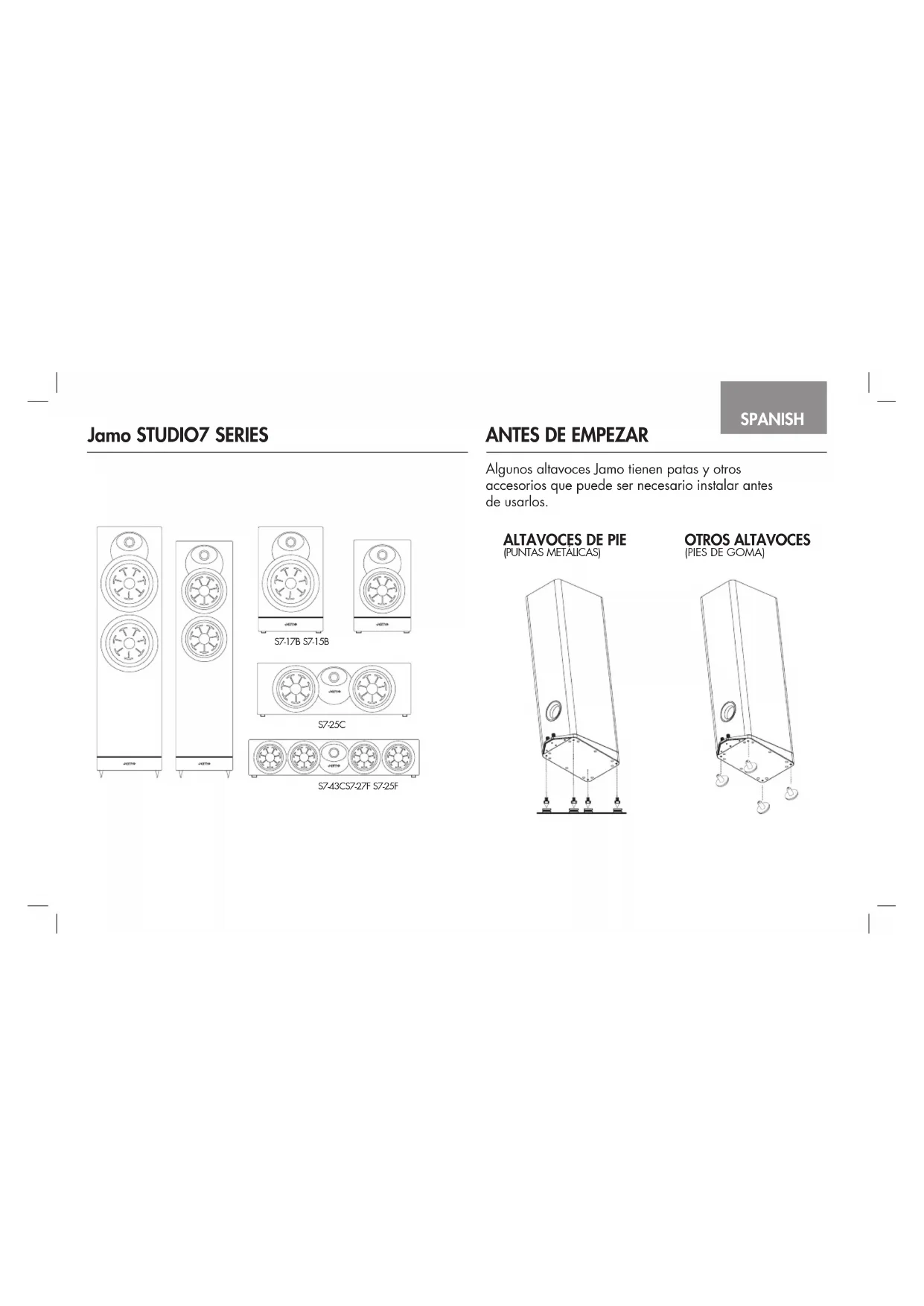

Algunos altavoces Jamo tienen patas y otros accesorios que puede ser necesario instalar antes de usarlos.

ALTAVOCES DE PIE (PUNTAS METÁLICAS)

UBICACIÓN EN LA SALA CONEXIONES

Altavoces de canal principal izquierdo y derecho - Para obtener la mejor fidelidad, Jamo sugiere separar los altavoces de 1,8 m a 4,6 m y ubicarlos a un mínimo de 60 cm de la pared de atrás y las paredes laterales. También se pueden orientar un poco hacia adentro para obtener una mejor imagen estereofónica. La posición del oyente debe estar entre 1 y 1,5 veces la distancia que separa los altavoces. En las figuras 1 y 3 hay detalles de conexión y ubicación.

Altavoces de canal central - Los altavoces de canal central han sido diseñados para ubicar el diálogo y los sonidos principales de manera que parezca que provienen de la pantalla de video. Por lo tanto, se deben ubicar lo más cerca posible de la pantalla, de preferencia directamente debajo de la pantalla. En las figuras 1, 2 y 3 hay detalles de conexión y ubicación.

Altavoces surround - Los altavoces surround deben estar adyacentes a la posición de escucha. Otra opción es instalarlos detrás de la posición de escucha. La colocación de los altavoces de sonido envolvente depende de las características de la habitación. Son están diseñados para recrear la sensación de espacio y ambiente. Consulte las figuras 1, 3 y 4 para la conexión y la colocación.

Conexión convencional - Con cable de altavoz calibre 1,3 mm ^2 (16AWG) o mayor, conecte la terminal ROJA "positiva" (+) del altavoz IZQUIERDO a la terminal ROJA "positiva" (+) del canal IZQUIERDO de su amplificador. Conecte la terminal NEGRA "negativa" (-) del altavoz IZQUIERDO a la terminal NEGRA "negativa" (-) del canal IZQUIERDO de su amplificador. Repita este procedimiento para conectar los otros altavoces a los canales correspondientes del amplificador. Consulte la figura 3. Asegúrese de que en ninguna de las conexiones haya cables sin aislamiento que toquen otras terminales, pues esto podría causar un cortocircuito y dañar el equipo.

Requisitos del amplificador - Los altavoces Jamo Studio7 son eficientes y están clasificados como una carga de 4 ohmios. Para obtener un rendimiento óptimo, asegúrese de que su amplificador está preparado para utilizarlo con una carga de 4 ohmios. Sus altavoces Jamo son capaces de una salida acústica muy alta con bajos niveles de distorsión, por lo que le rogamos que tenga cuidado cuando escuche a niveles altos durante periodos prolongados, ya que esto podría provocar daños auditivos.

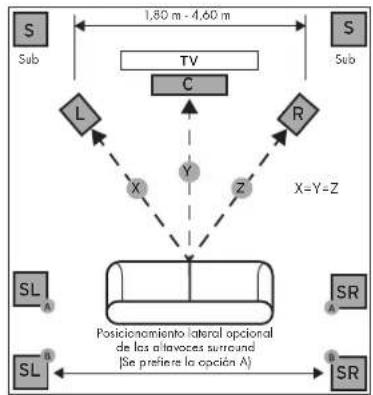

FIGURA 1 COLOCACIÓN DE LOS ALTAVOCES EN LA ZONA DE ESCUCHA

FIGURA 3 CONEXIONES ESTÁNDAR

[Opcional / Soportes no incluidos en la caja]

¡PRECAUCIÓN!

¡No utilice el orificio en forma de ojo de cerradura para realizar el montaje en la pared o en el techol

(OPCIONAL / SOPORTES NO INCLUIDOS EN LA CAJA)

Lo único que puede ser necesario hacerles a los altavoces es quitarles el polvo de vez en cuando. No les aplique nunca ni detergentes fuertes ni limpiadores abrasivos o a base de disolvente.

El accesorio de cepillo de su aspiradora sirve para quitarles el polvo a las rejillas de altavoz.

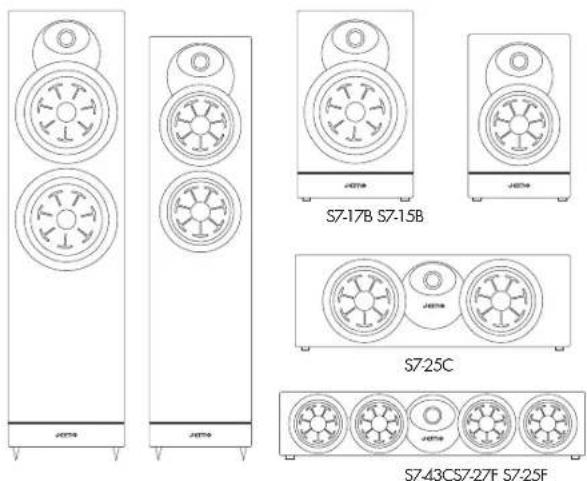

Jamo STUDIO7 SERIES
