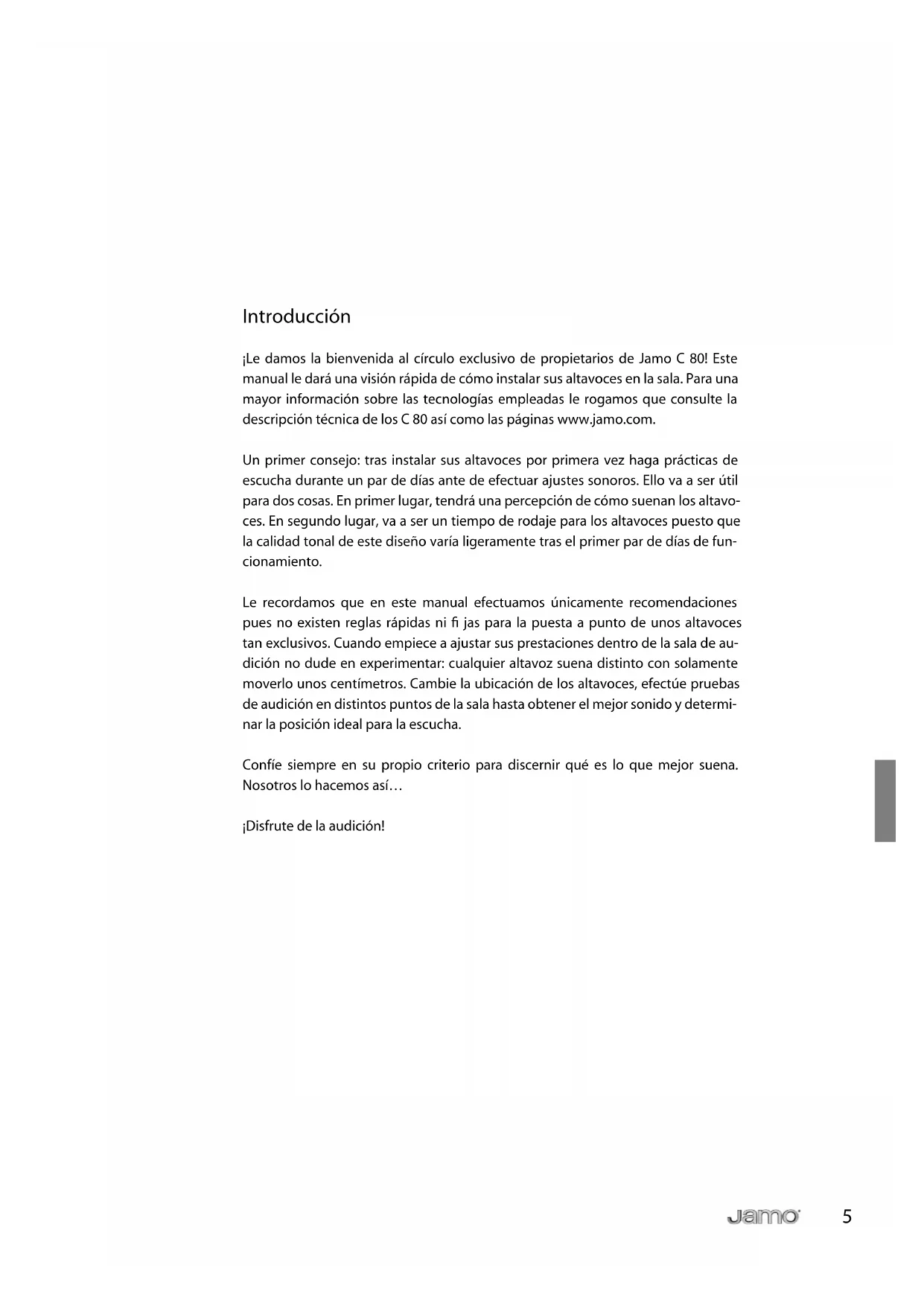

¡Le damos la bienvenida al círculo exclusivo de propietarios de Jamo C 80! Este manual le dará una visión rápida de cómo instalar sus altavoces en la sala. Para una mayor información sobre las tecnologías empleadas le rogamos que consulte la descripción técnica de los C 80 así como las páginas www.jamo.com.

Un primer consejo: tras instalar sus altavoces por primera vez haga prácticas de escucha durante un par de días ante de efectuar ajustes sonoros. Ello va a ser útil para dos cosas. En primer lugar, tendrá una percepción de cómo suenan los altavoces. En segundo lugar, va a ser un tiempo de rodaje para los altavoces puesto que la calidad tonal de este diseño varía ligeramente tras el primer par de días de funcionamiento.

Le recordamos que en este manual efectuamos únicamente recomendaciones pues no existen reglas rápidas ni fi jas para la puesta a punto de unos altavoces tan exclusivos. Cuando empiece a ajustar sus prestaciones dentro de la sala de audición no dude en experimentar: cualquier altavoz suena distinto con solamente moverlo unos centímetros. Cambie la ubicación de los altavoces, efectúe pruebas de audición en distintos puntos de la sala hasta obtener el mejor sonido y determinar la posición ideal para la escucha.

Confíe siempre en su propio criterio para discernir qué es lo que mejor suena. Nosotros lo hacemos así...

¡Disfrute de la audición!

Consejos generales para la instalación de altavoces

Triángulo estéreo

Para ubicar sus altavoces puede utilizar la regla general del "triángulo estéreo". La regla indica que la distancia entre altavoces debe ser la misma que la existente entre cada uno de los altavoces y el punto de audición elegido; en otras palabras, un triángulo equilátero.

Amortiguación

Si su sala...

a) no le permite situar los altavoces a las distancias de las paredes posterior y laterales requeridas...

b) tiene superficies altamente reflectantes (por ejemplo, ventanales de cristal o paredes desnudas) o...

c) todavía no consigue un sonido sufi cientemente bueno

...le recomendamos encarecidamente que amortigüe las superfi cies más críticas de su sala. La amortiguación puede conseguirse fácilmente añadiendo elementos absorbentes, por ejemplo, cortinas, mobiliario o estantes con libros. Una superfi cie amortiguada es casi siempre preferible a una superficie dura y reflectante.

En función de la colocación de los altavoces, del tamaño de la sala, del tipo de superficies reflectantes, mobiliario, etc., deberá ser su criterio quien le guíe para el ajuste final de ubicación, para la orientación y para la amortiguación. Tómese su tiempo y déjese llevar por sus oídos.

Orientación

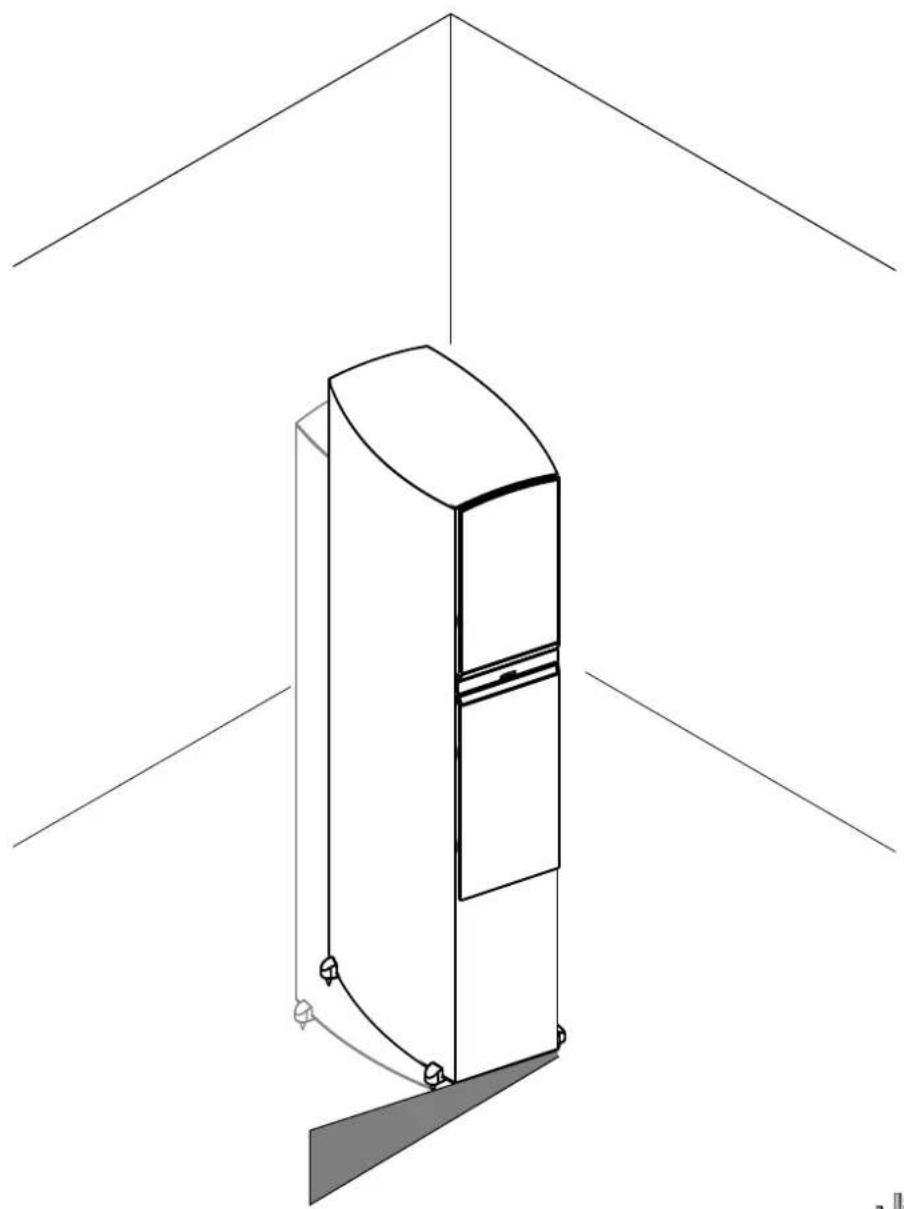

Para obtener una óptima respuesta sonora trate de experimentar orientando los altavoces hacia el punto de audición. La orientación persigue dos objetivos:

a) El ajuste del nivel de la unidad de agudos, que es más sensible a las refl exiones que las unidades de medios y de graves.
b) Minimizar los refl ejos de las paredes laterales y por consiguiente, reducir la coloración del sonido.

Es posible que algunos usuarios no necesiten orientar los altavoces, mientras que la mejor solución para otros puede ser la orientación directa hacia el punto de audición. Haga lo que más le convenga...

Los altavoces C 803, C 805, C 807 y C 809 están preparados para el bicableado. A continuación describimos las tres posibilidades de conexión.

Cableado Simple

Para el conexionado con un solo cable, los puentes de los terminales deben colocarse como se indica en la ilustración.

AMPLIFIER

Bicableado

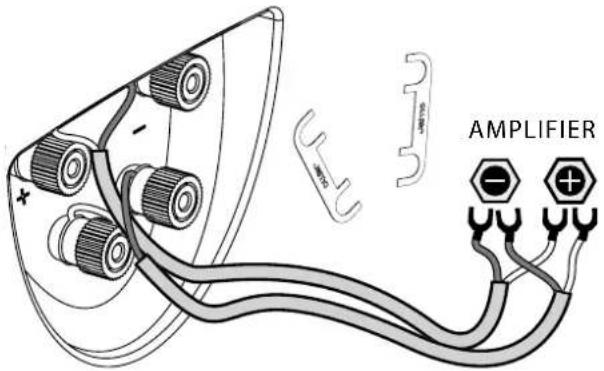

Si desea utilizar una conexión en bicableado, extraiga los puentes de los terminales antes de conectar los cables.

AMPLIFIER

Biamplifi cación

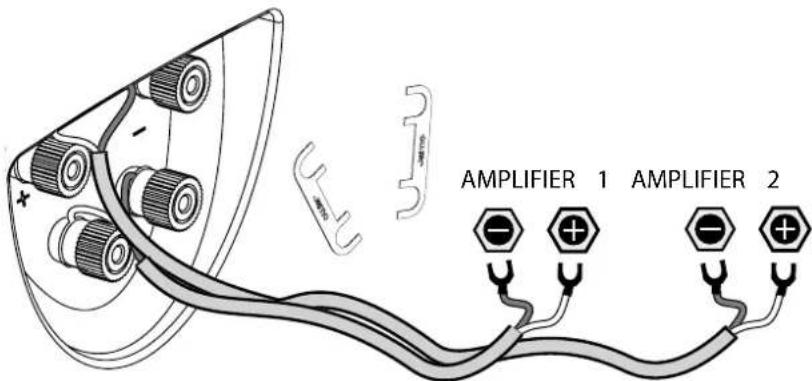

En un sistema biamplifi cado deberá extraer los puentes de los terminales antes de conectar los cables.

En el caso de optar por la biamplifi cación le recomendamos que utilice amplifi ca- dores idénticos para alimentar tanto la sección de graves como la de agudos.

AMPLIFIER 1 AMPLIFIER 2

Puntas De Desacoplo

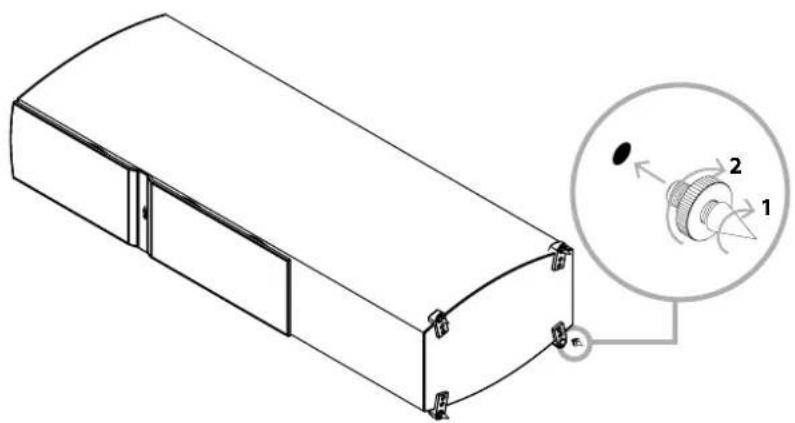

Tras el emplazar inicialmente los altavoces de pie C 80, probablemente se planteará utilizar las púas de desacoplo suministradas, en lugar de las patas de goma instaladas. Para instalarlas le recomendamos que tumbe cuidadosamente los altavoces sobre uno de sus lados y que rosque las cuatro púas de una vez. No obstante, antes de efectuar esta operación no olvide colocar un par de mantas, toallas gruesas o elementos similares, en el sitio donde va a tumbarlos. De esta manera evitará rayar accidentalmente la superfí cie de los altavoces.

Una vez roscadas las púas devuelva cuidadosamente los altavoces a su posición vertical. Una vez verticales, ajuste las púas para obtener un soporte óptimo.

El uso de puntas de desacoplo es la mejor opción en cuanto a soporte y calidad sonora. No obstante, si desea evitar que la superfi cie del suelo quede marcada, puede utilizar las arandelas metálicas debajo de las puntas. Los pies de goma son una solución intermedia. Desde un punto de vista sonoro hay muy poca diferencia entre ellos; utilice una opción u otra, la que mejor se adapte al tipo de suelo.

Una advertencia: tenga mucho cuidado cuando utilice las púas con las arandelas metálicas. Nunca ponga sus dedos entre las dos piezas.

Cualquiera que sea la opción de montaje de púas que elija, evite arrastrar los altavoces para moverlos de una posición a otra, especialmente sobre costosos suelos de madera.

C 803 / C 805 / C 807 / C 809

Ubicación

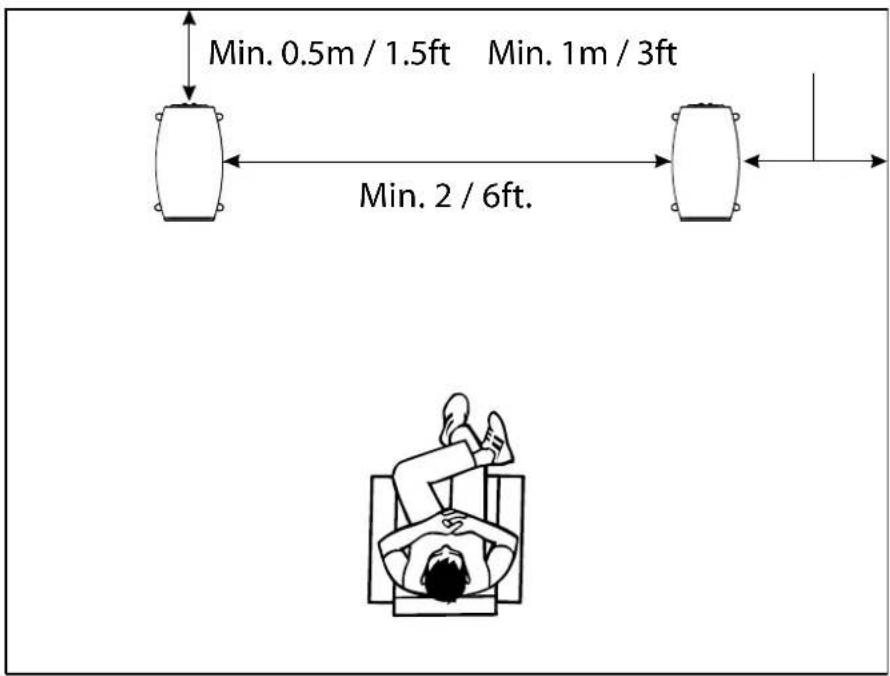

Para obtener una óptima experiencia de audición le recomendamos que sitúe los altavoces de modo que la distancia entre ellos sea como mínimo de 2m, a una distancia mínima de 0,5m de la pared posterior y separados de las paredes laterales un mínimo de 1m.

Min. 0.5m / 1.5ft Min. 1m / 3ft Min. 2 / 6ft.

C 80 CEN

Ubicación

Para obtener una óptima experiencia de audición le recomendamos que sitúe el C 80 CEN justo encima o debajo de la pantalla de TV. El altavoz está blindado magnéticamente, por lo que puede ser colocado cerca de un televisor de tubo de rayos catódicos.

Asegúrese de que el soporte/base del E 80 CEN permanezca lo más estable posible para poder conseguir la reproducción más satisfactoria.

Inclinación

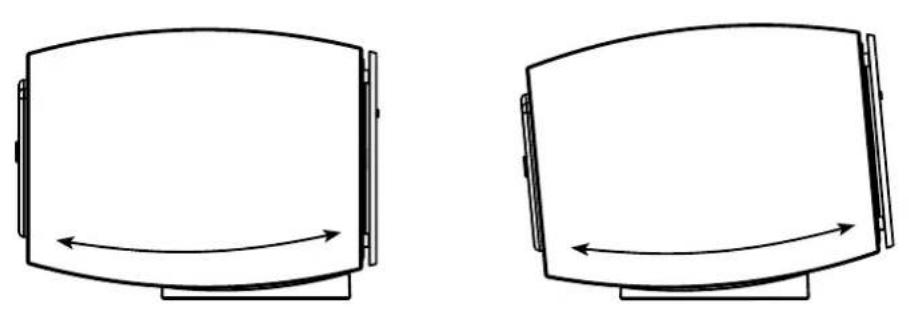

Para obtener el sonido más satisfactorio, la base incluida con el altavoz permite orientar el C 80 CEN directamente hacia la posición de audición. Experimente con distintos ángulos de inclinación hasta quedar plenamente satisfecho.

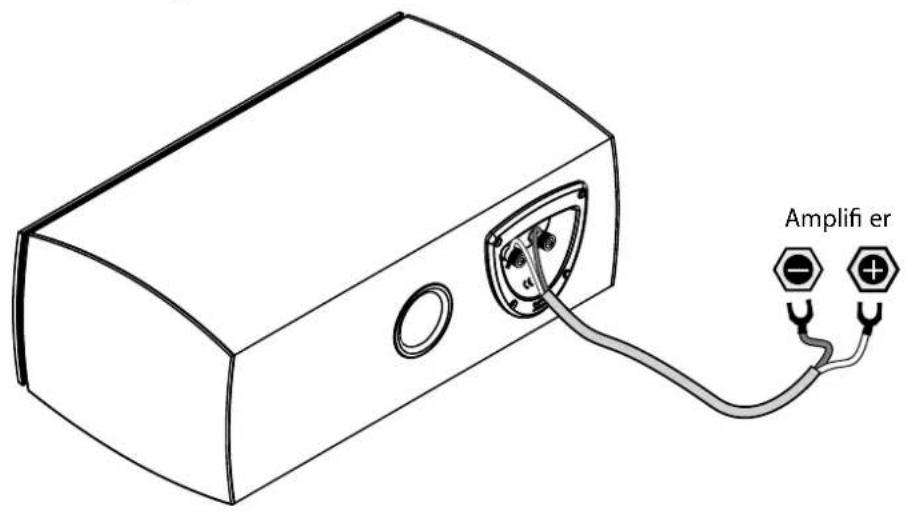

Connecting

Amplifi er

C 80 SUR

Ubicación

El C 80 SUR incorpora la tecnología XBR (Respuesta eXtendida de Bajas frecuencias), lo cual le permite trabajar como dipolo, en frecuencias medias y agudas, y como bipolo en las frecuencias más bajas. Ésta tecnología proporciona la reproducción difusa de los altavoces dipolos tradicionales añadiendo a la vez una reproducción de graves completa. Debido a su calidad de dipolos, los C 80 SUR están diferenciados como altavoz derecho y altavoz izquierdo.

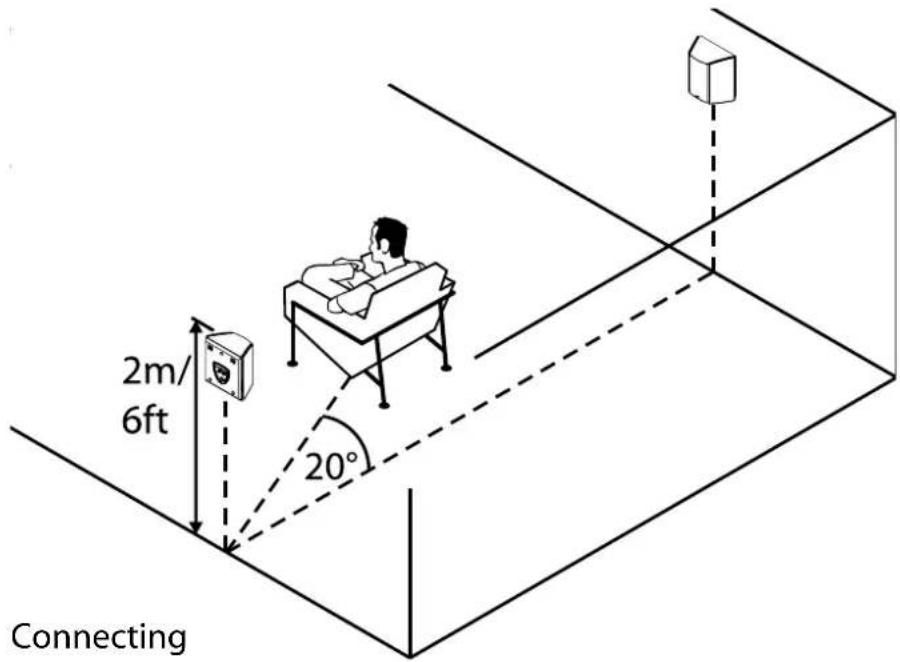

La mejor ubicación de los C 80 SUR es con un ángulo de inclinación de 20 grados respecto de la posición de audición y a una altura de aproximadamente 2m.

Instalaciones 6.1 y 7.1

Para instalar un sistema 6.1, le recomendamos que utilice un altavoz C 80 SUR (izquierdo) adicional. Sitúelo directamente entre las dos paredes laterales justamente por detrás del área de audición y obtendrá una respuesta sonora óptima.

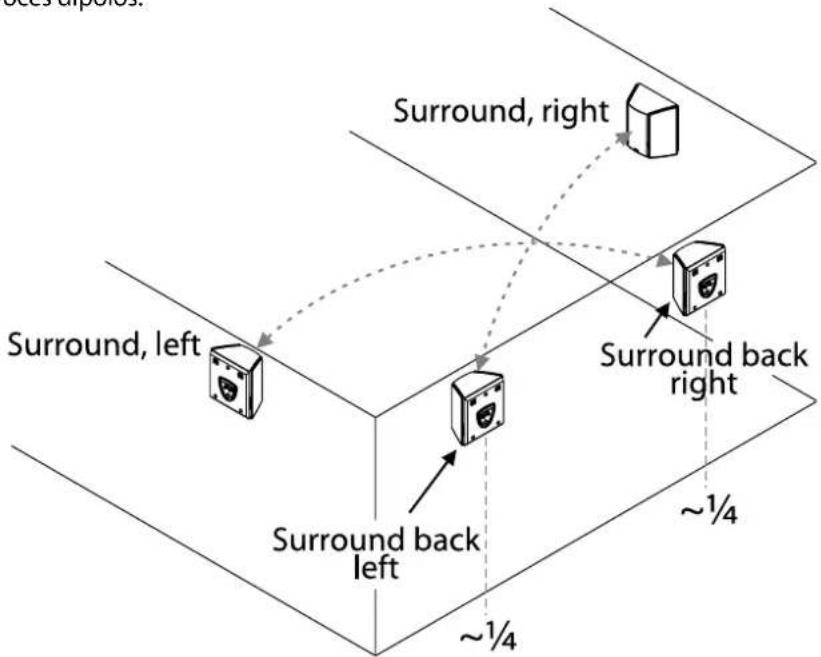

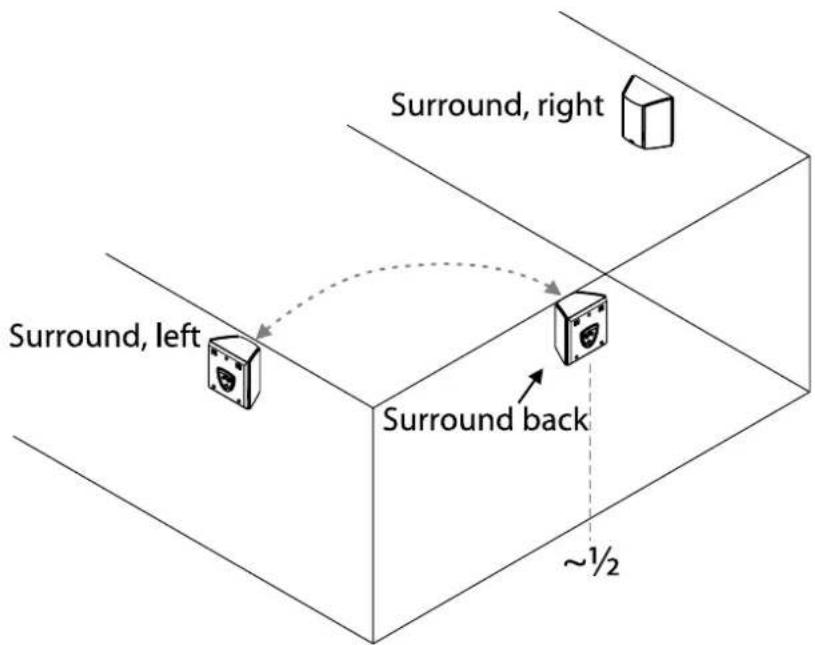

Para un sistema 7.1 utilice una pareja de C 80 SUR y sitúelos a una distancia de las paredes laterales equivalente a 1/4 de la anchura de la habitación.

Nota: cuando utilice los C 80 SUR como altavoces surround posteriores (surround back) debe situar el altavoz C 80 SUR izquierdo a la derecha de la sala, y viceversa con el otro altavoz. De este modo se conseguirá una correcta dispersión de los altavoces dipolos.

C 80 SUB

En las páginas www.jamo.com o en el CD-rom que acompaña al producto hallará un par de útiles señales de prueba para subwoofer. Estas señales de prueba le ayudarán a instalar y ajustar su subwoofer y a obtener así sus máximas prestaciones. Grabe las señales de prueba en un CD y reprodúzcalas con su lector de CD/DVD.

Reglas para la ubicación de subwoofers

La ubicación de un subwoofer en una sala ofrece más libertad que la ubicación de un altavoz convencional. Esto es debido a que un subwoofer genera bajas frecuencias omnidirecciones, siendo muy difícil para el oído humano determinar su dirección de procedencia. A pesar de ello, le recomendamos que, si le es posible, sitúe el C 80 SUB a media distancia entre los altavoces principales.

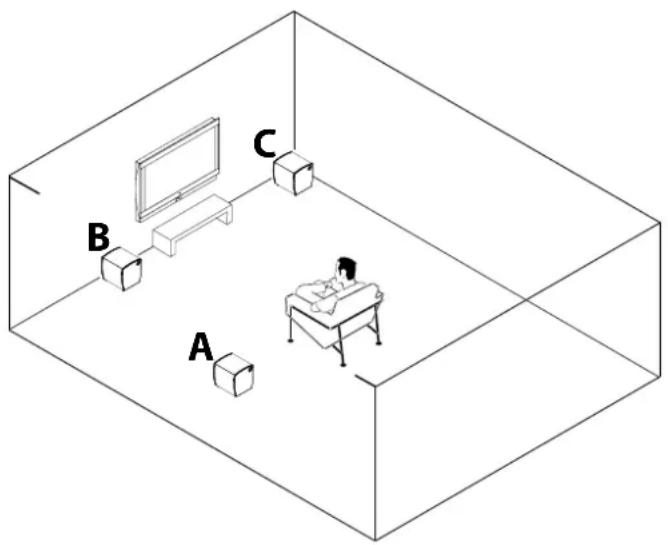

Los motivos para ello son:

A) Facilitar la alineación con los altavoces, tanto de nivel como de fase.

B) A pesar de que las bajas frecuencias no son direcciones, las frecuencias más altas emitidas por el subwoofer pueden permitir su localización sonora.

Cuando no sea posible situar el C 80 SUB entre los dos altavoces frontales, sus avanzados controles le permitirán, de forma sencilla, una coherente integración.

Tres opciones de ubicación distintas – reflejos sonoros y amplificación Básicamente, existen tres maneras distintas de ubicar un subwoofer, cada una de las cuales afecta al nivel sonoro global:

A) Ubicarlo separado de las paredes da el nivel sonoro más bajo, pero generalmente ofrece la respuesta más lineal.
B) Ubicarlo junto a una pared aumenta el nivel de bajas frecuencias.
C) Ubicado junto a dos paredes, por ejemplo en una esquina, el subwoofer acentúa todavía más el nivel de bajas frecuencias debido a las refl exiones producidas por las paredes.

Buscando el lugar más adecuado para ubicar el subwoofer

Independientemente del lugar que elija para su subwoofer, es imprescindible conseguir la respuesta más lineal posible. En otras palabras, se trata de evitar tanto como sea posible las oscilaciones de la respuesta.

Para evaluar el mejor emplazamiento para el subwoofer, escuche música o señales de prueba desde su lugar de audición favorito y desplace el subwoofer por la sala hasta encontrar el lugar que más le convenga de acuerdo con sus preferencias personales.

Conexión del subwoofer

Terminales de entrada Line/LFE

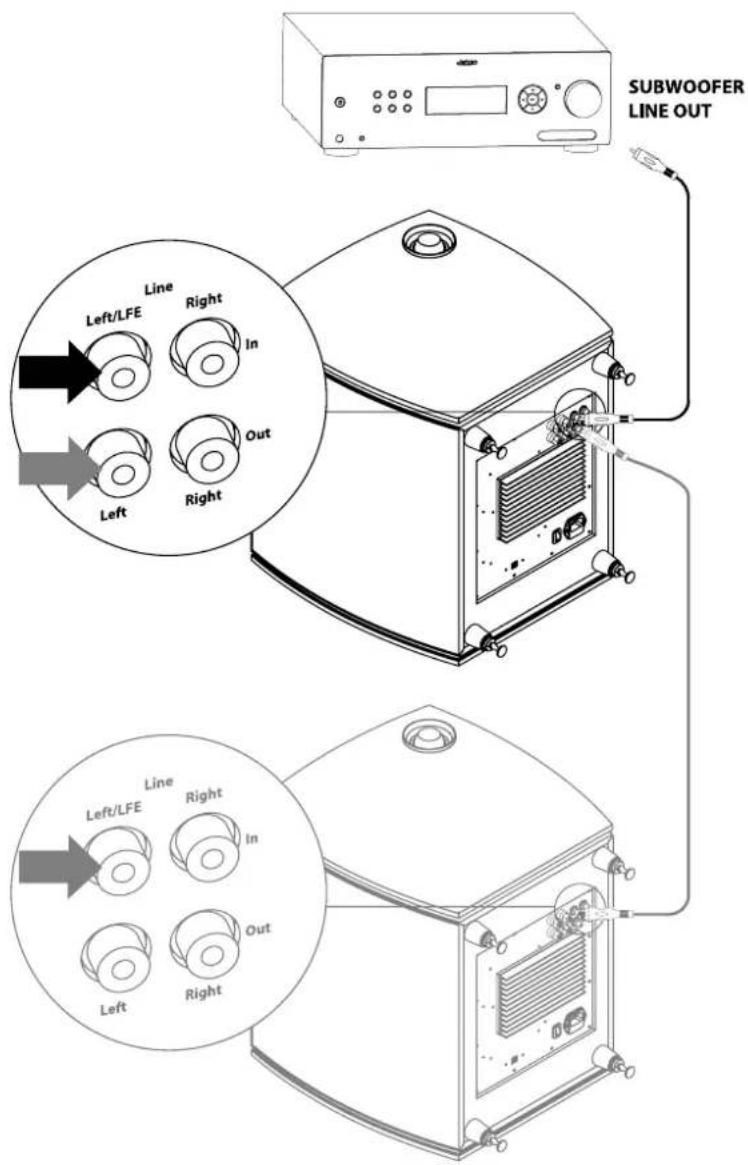

Si su amplificador o preamplificador está provisto de una salida de previo o de línea para subwoofer, conéctela al terminal de entrada LFE del C 80 SUB.

Si dispone de un subwoofer adicional, podrá conectarlo a través del terminal de salida LFE del C 80 SUB.

Terminales de entrada de nivel de señal de altavoces

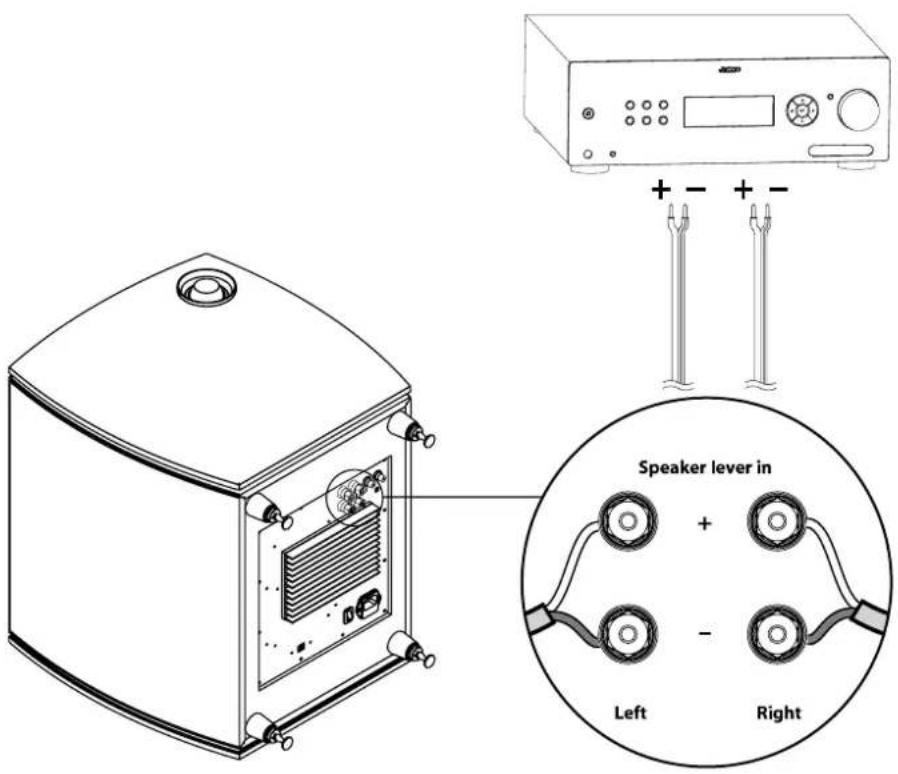

Si no dispone de una salida de previo, puede conectar la salida de altavoces del amplifi cador directamente a los terminales de entrada de señal de altavoces del C 80 SUB.

No olvide conectar las dos salidas de altavoces, derecho e izquierdo, del amplifi cada dor cuando solamente disponga de un subwoofer. Si conecta solamente uno de los dos canales, el C 80 SUB reproducirá únicamente las bajas frecuencias contenidas en ese canal.

Recuerde siempre conectar los terminales "+" y "-" del amplifi cador a los correspondientes terminales de entrada "+" y "-" del subwoofer.

Opciones de ajuste del subwoofer

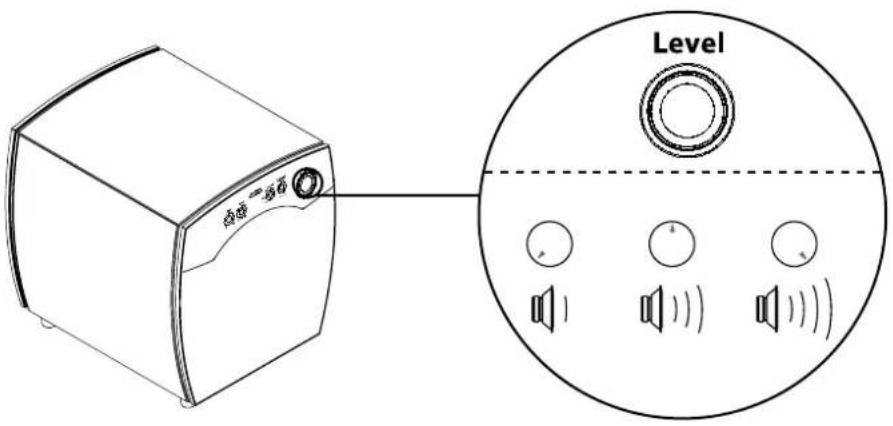

Level (Nivel)

Ajusta el nivel de reproducción o volumen del C 80 SUB.

Level

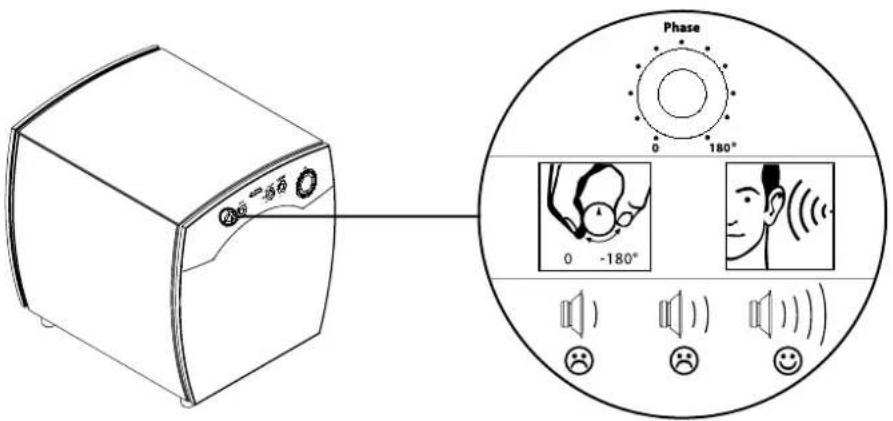

Phase (Fase)

Es esencial que todos los altavoces del sistema y el subwoofer estén conectados en fase.

Será más fácil ajustar la fase del subwoofer con la ayuda de otra persona. Siéntese en la zona de audición y pida a su ayudante que gire el control de fase mientras reproduce música con gran contenido de graves o las señales de prueba que encontrará en las páginas www.jamo.com o en el CD-rom que acompaña a este producto. Gire el mando del control hacia un lado y hacia otro con el fin de determinar la posición en la que el nivel general de graves es mayor. Cuando ello suceda, el subwoofer estará ajustado en la fase correcta.

Es posible que para corregir la fase sea necesario subir el volumen del subwoofer, como es también posible que deba bajarlo una vez se haya obtenido la fase correcta, puesto que este ajuste aumenta el nivel de salida de graves en general.

Cut-off frequency (Frecuencia de Corte)

Si el C 80 SUB está conectado a una salida de señal no fi ltrada, como una salida de previo o una salida de señal de altavoces, será necesario ajustar la frecuencia de corte del subwoofer para adaptar su respuesta al resto de altavoces del sistema. Si la conexión se efectúa a través de una salida de señal fi ltrada, como una salida LFE o "subwoofer out", la frecuencia de corte deberá situarse en su punto más alto con el fin de evitar que el filtro del C 80 SUB interfiera con el filtro del receptor o descodifi cador AV.

El conmutador Auto/on/off ofrece tres posibilidades:

Auto: el subwoofer se pondrá automáticamente en marcha cuando detecte una señal procedente de la fuente sonora, regresando a la posición de reposo tras 20 minutos de ausencia de señal.

On: el subwoofer queda permanentemente en marcha

Off: el subwoofer queda permanentemente en posición de reposo

Variable Boundary Gain Compensation (Compensación Variable de Ganancia)

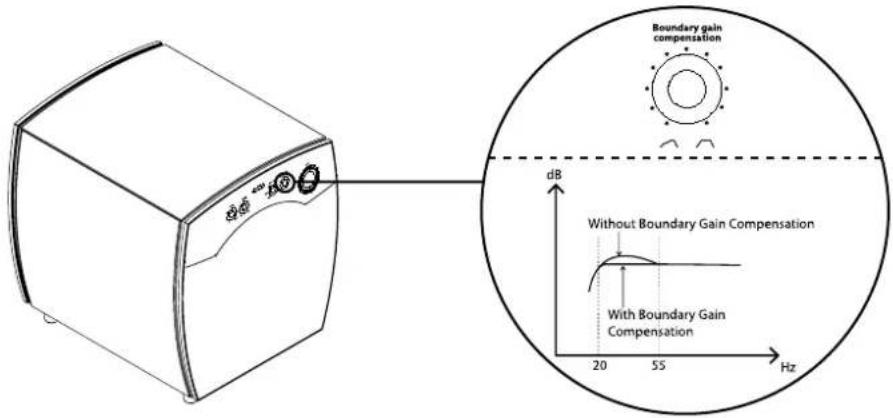

Variable Boundary Gain Compensation es un fi ltro que permite compensar los niveles excesivos de graves que suelen aparecer a partir de los 60Hz y van aumentando hacia abajo. Al principio pueden parecer impresionantes, pero el sonido pronto empieza a retumbar, sobre todo cuando se escucha música, y acaba siendo bastante molesto. Este efecto suele producirse en salas reducidas y cuando la posición de audición está cerca de una pared, de ahí la denominación Boundary Gain Compensation.

Al igual que con el ajuste de fase, le recomendamos que reproduzca música o las señales de prueba que puede obtener en www.jamo.com y que alguien le ayude a girar el control Variable Boundary Gain Compensation mientras Ud. está situado en el área de audición. Simplemente ajuste el control para que cuando los graves alcancen las frecuencias más bajas, no se detecte ningún pico o nivel excesivo.

Le rogamos que para limpiar sus altavoces utilice una gamuza suave. También puede utilizar un paño húmedo para limpiar manchas persistentes.

Nunca emplee, bajo ninguna circunstancia, agente o líquido limpiador alguno, tan- to sobre los propios altavoces como cerca de ellos.

El símbolo del rayo, en el interior de un triángulo equilátero, tiene como fi n alertar al usuario de la presencia de una tensión peligrosa sin aislamiento en el interior de la caja del aparato, de intensidad sufi ciente como para constituir un peligro de descarga eléctrica para las personas.

El signo de admiración, en el interior de un triángulo equilátero, tiene como fin alertar al usuario de la presencia de importantes instrucciones de operación y mantenimiento (servicio) en el manual que acompaña al aparato.

Instrucciones de seguridad

1. Respete las indicaciones: todas las advertencias e instrucciones que figuran en el producto y en el Manual de Instrucciones deben ser respetadas.
2. Lea todas las instrucciones antes de utilizar este producto y guárdelas para referencia futura.
3. ATENCIÓN: para evitar riesgos de incendio y descarga eléctrica no exponga este producto a la lluvia ni a la humedad. Nunca utilice este producto inmediatamente si procede de un lugar muy frío pues un brusco cambio de temperatura puede provocar consendación en su interior.
4. Coloque los altavoces de manera que se asegure siempre su ventilación.
5. No coloque el producto junto a fuentes de calor, como pueden ser radiadores, calentadores y otros dispositivos emisores de calor. Evite también ubicaciones expuestas directamente a la luz solar.
6. Este producto sólo puede ser conectado a una tensión de red que coincida con la indicada en la etiqueta del mismo.

No infravalore los propósitos de seguridad de las bases de enchufe con toma de tierra. Si la clavija de conexión a red no se ajusta a su base de enchufe haga que su electricista la substituya por una actualizada.

1. Si el producto no se utiliza durante un período prolongado, y para protección adicional durante una tormenta eléctrica, desconecte el cable de la toma de la pared.
2. Siga siempre las instrucciones de uso cuando efectúe conexiones con otros aparatos. Utilice únicamente los accesorios específi cados por el fabricante, o bien suministrados con el mismo.
3. Limpie únicamente con un paño seco, y tenga cuidado de evitar la introducción de objetos y el derramamiento de líquidos a través de las aberturas del producto.
4. Toda intervención o reparación deberá ser realizada por personal cualifiado, especialmente en los casos siguientes:

el cable o la clavija de red están deteriorados

un objeto se ha perdido o hay líquido en el interior de los altavoces

los altavoces han sido expuestos a la lluvia

los altavoces no funcionan normal-mente

los altavoces se hayan caído o los recintos están deteriorados.

1. Se advierte que los altavoces, solos o con un amplifi cador, y los auriculares, pueden suscitar perturbaciones auditivas.
   La potencia o duración del sonido nunca deben ser molestas para el oído.
   ¡Advertencia! Las presiones sonoras pueden ser difíciles de evaluar, sobre todo las de los graves más profundos; ponga mucha atención en evitar las presiones sonoras peligrosas.
   Consulte siempre a un médico si nota molestias o zumbidos en los oídos.
2. Atención: los cables de corriente deben ser dispuestos de forma que no puedan ser pisados ni pellizcados por objetos colocados sobre o contra ellos, prestando atención especial a los cables en el extremo del conector y en el punto en que salen del producto. Para desenchufar el aparato de la corriente, tire del enchufe, nunca del cable propiamente dicho..

Alcance de la garantía

Servicio. Para cualquier consulta sobre la garantía, póngase en contacto con su distribuidor o instalador. En caso de solicitar intervenciones de servicio en garantía, sírvase incluir la factura o comprobante original de compra. Importante: no envie nunca el producto a reparar sin haberlo acordado previamente. Si el producto ESTÁ TODAVÍA EN GARANTÍA, Jamo se hará cargo de los costes de envío y devolución entre el establecimiento y el centro de servicio autorizado de Jamo. Cualesquiera otros costes de transporte correrán a cargo del cliente. El producto deberá ir siempre bien embalado; de lo contrario, la garantía quedará sin efecto. Si el producto NO ESTÁ EN PERIODO DE GARANTÍA, todos los costes correrán a cargo del cliente.

Certificado de garantía. Jamo ofrece una garantía de sesenta (60) meses, a contar desde de la fecha de compra, que cubre los defectos de material y de fabricación de los altavoces pasivos, y una garantía de veinticuatro (24) meses para los productos electrónicos; únicamente en los EEUU, Jamo ofrece una garantía limitada de por vida para altavoces empotrables de pared y de techo. En caso de defectos cubiertos por la garantía, el producto deberá ser devuelto al establecimiento donde fue adquirido.

Condiciones de la garantía

1. Ningún punto de esta garantía limitará sus derechos legales.

2. La garantía únicamente será válida si se presenta la factura u otro comprobante original de la compra y el número de serie del producto es perfectamente legible.

3. Las reparaciones en garantía deben ser efectuadas por un distribuidor autorizado de Jamo o por un centro de servicio autorizado. No se proporcionará remuneración alguna en concepto de reparaciones efectuadas por personas o talleres no autorizados. Esta garantía no cubre ningún tipo de reparación, desperfecto o alteración del producto producidos por intervenciones de personas o talleres no autorizados.
4. Este producto no será considerado defectuoso, ya sea en materiales o en fabricación, si fuera necesario adaptarlo a la normativa nacional, local, técnica o de seguridad vigente en países distintos del país donde el producto fue adquirido.
5. Durante el período de garantía, las obligaciones de Jamo se limitan a la reparación o sustitución de los componentes defectuosos. La elección entre reparación o sustitución de dichos componentes defectuosos queda a discreción de Jamo. Únicamente se sustituirá un equipo por otro en el caso en que no sea posible la reparación.
6. Jamo no será, bajo ninguna circunstancia, responsable contractual (incluida la negligencia) del incumplimiento de las normativas o de cualesquiera pérdidas de beneficios, lucro cesante, pérdidas de datos, pérdidas de contratos, ni de daños de cualquier clase, ni de sus perjuicios consiguientes.
7. La garantía no cubre:
   a) Revisiones periódicas, mantenimiento y reparación o sustitución de componentes como consecuencia del normal uso y desgaste. b) Costes relativos al transporte, desmontaje o reinstalación del producto.
   c) Uso indebido, incluidos el uso para fines distintos a los previstos y la instalación incorrecta.
   d) Daños producidos por rayos, inundaciones, incendios, catástrofes naturales, guerras, insurrecciones, tensión eléctrica incorrecta, ventilación insufi ciente, transporte u otras causas que escapen al control de Jamo.
   Esta garantía es aplicable a cualquier propietario legal del producto durante el periodo de vigencia de la garantía.
