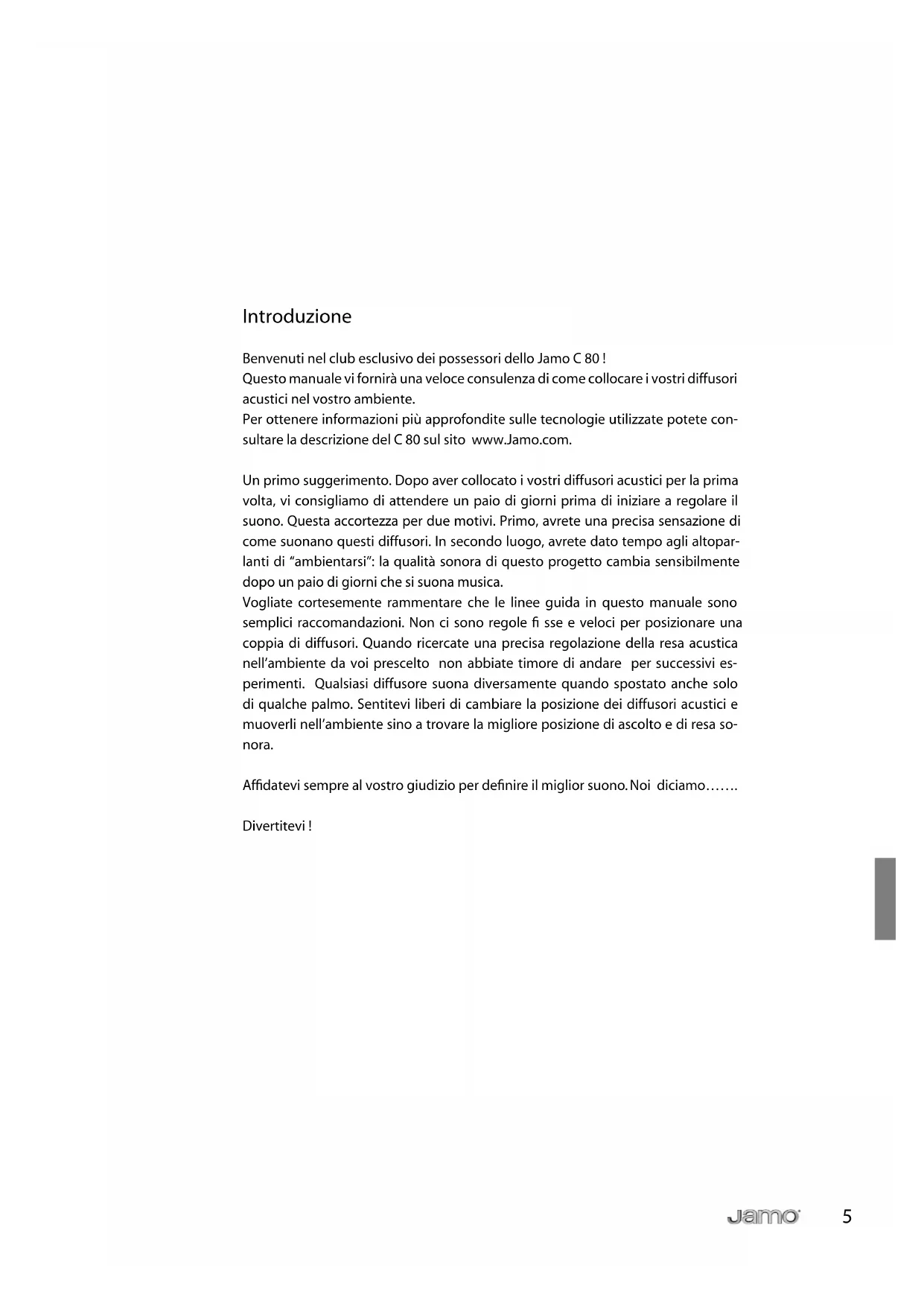

Benvenuti nel club esclusivo dei possessori dello Jamo C 80!

Questo manuale vi fornirà una veloce consulenza di come collocare i vostri diffusori acustici nel vostro ambiente.

Per ottenere informazioni più approfondite sulle tecnologie utilizzate potete consultare la descrizione del C 80 sul sito www.Jamo.com.

Un primo suggerimento. Dopo aver collocato i vostri diffusori acustici per la prima volta, vi consigliamo di attendere un paio di giorni prima di iniziare a regolare il suono. Questa accortezza per due motivi. Primo, avrete una precisa sensazione di come suonano questi diffusori. In secondo luogo, avrete dato tempo agli altoparlanti di "ambientarsi": la qualità sonora di questo progetto cambia sensibilmente dopo un paio di giorni che si suona musica.

Vogliate cortesemente rammentare che le linee guida in questo manuale sono semplici raccomandazioni. Non ci sono regole fi sse e veloci per posizionare una coppia di diffusori. Quando ricercate una precisa regolazione della resa acustica nell'ambiente da voi prescelto non abbiate timore di andare per successivi esperimenti. Qualsiasi diffusore suona diversamente quando spostato anche solo di qualche palmo. Sentitevi liberi di cambiare la posizione dei diffusori acustici e muoverli nell'ambiente sino a trovare la migliore posizione di ascolto e di resa sonora.

Affidatevi sempre al vostro giudizio per definire il miglior suono. Noi diciamo......

Divertitevi!

Informazioni generali per posizionare i diffusori acustici

Triangolo stereo

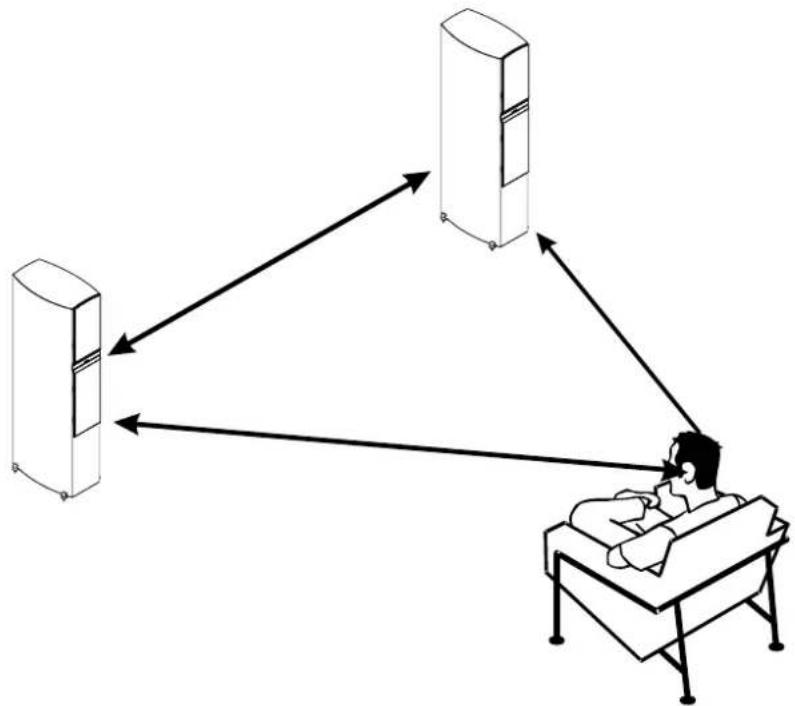

Potete usare il "triangolo stereo" come una buona regola base nel posizionare i vostri diffusori. Questo signifi ca che la distanza tra gli altoparlanti dovrebbe essere la stessa dalla vostra posizione di ascolto rispetto a ciascun diffusore. In altre parole dovreste immaginare un triangolo equilatero.

Attenuazione

Se il vostro ambiente:

a) non vi consente di avere i diffusori alla richiesta distanza dalle pareti di fondo e laterali o.....

b) ha superfici altamente riflettenti (per esempio vetri delle finestre o pareti nude) 0.....

c) ancora non suonano suffi cientemente bene

......vi raccomandiamo vivamente di "rivestire" le superfi ci critiche della vostra stanza. Questo risultato si può ottenere semplicemente utilizzando tende, mobilia, librerie o altro. Una superficie "vestita" è sempre preferibile ad una superficie molto rifl ettente.

A seconda della posizione dei diffusori acustici, della dimensione dell'ambiente, delle superfici riflettenti, dell'arredamento, e quant'altro, sta esclusivamente a voi e al vostro udito, decidere la precisa collocazione, l'angolazione e l'attenuazione. Ricordate di dedicare il giusto tempo e di utilizzare il vostro udito.

Direzionamento

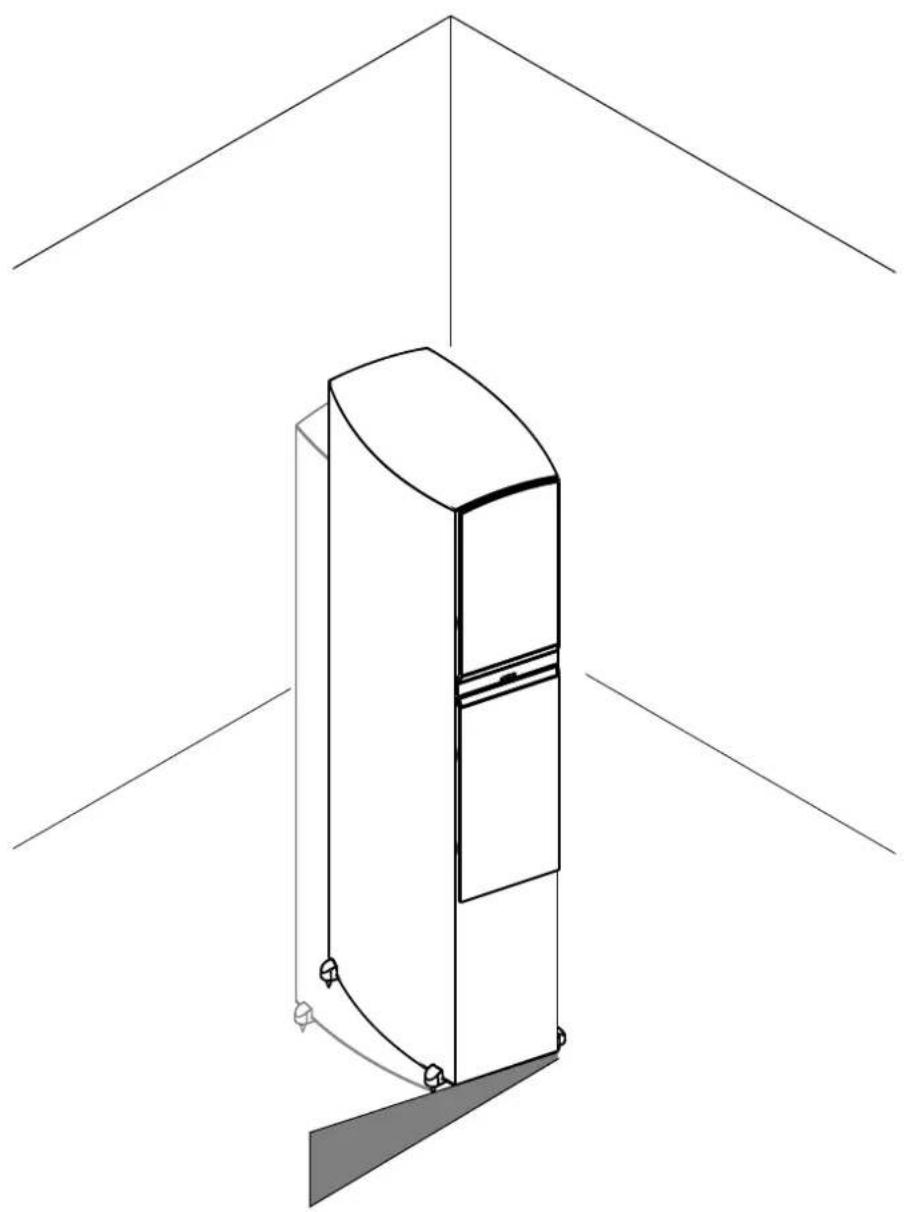

Per ottenere un suono ottimale provate "puntando" i diffusori verso la posizione di ascolto. Per ottenere due risultati:

a) La perfetta regolazione del livello del tweeter, che e più sensibile alle rifl es sione di quanto non lo siano le medie frequenze e i bassi.
b) Inoltre si minimizzano le rifl essioni delle pareti laterali, riducendo la col orazione sonora.

Molti possono non sentire affatto la necessità di orientare i diffusori, mentre altri possono ritenere che la soluzione migliore è puntarli direttamente verso la posizione di ascolto.

Decidete quale soluzione vi soddisfa meglio.....

I diffusori acustici C 803, C 805, C 807 e C 809 sono predisposti per il bi-wiring. Considerate le seguenti tre possibilità.

Single-wiring (Connessione Singola)

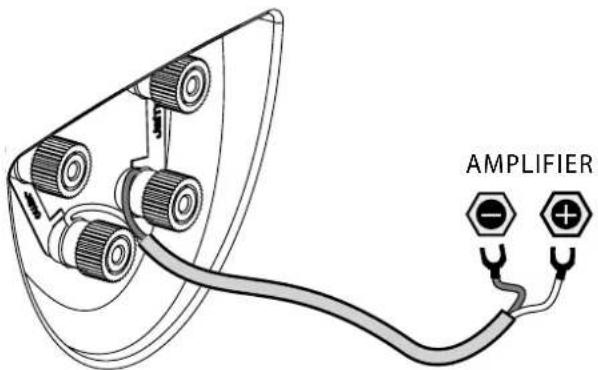

Per una connessione single wiring i connettori jumpers debbono essere collegati come mostrato nella figura.

AMPLIFIER

Bi-wiring

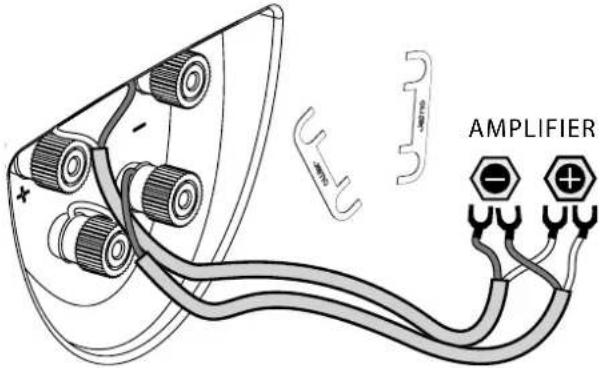

Se desiderate usare una connessione bi-wiring, accertatevi di aver rimosso entrambi i connettori jumpers prima di collegare i cavi del vostro diffusore come da illustrazione.

AMPLIFIER

Bi-amping

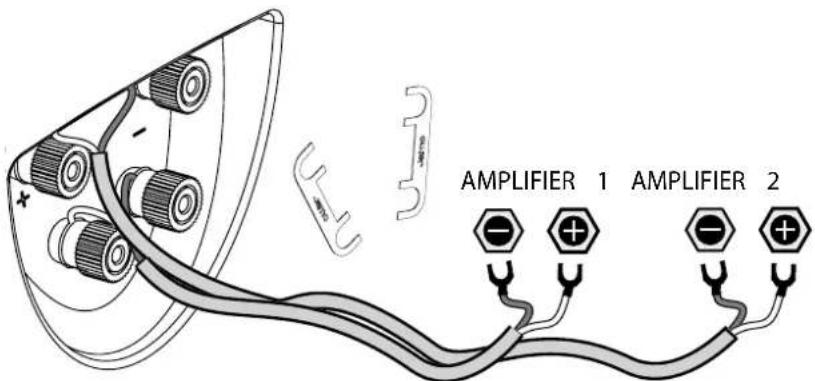

In un sistema bi-amped assicuratevi di aver rimosso entrambi i connettori jumpers prima di collegare i vostri cavi, come nell'illustrazione.

Se scegliete questa alternativa, vi raccomandiamo di usare amplifi catori identici per pilotare entrambi i diffusori.

AMPLIFIER 1 AMPLIFIER 2

Tacchetti

Dopo il posizionamento iniziale del diffusore da pavimento C 80, può darsi che preferiate usare i "tacchetti" forniti a corredo anziché i piedini di gomma incorporati.

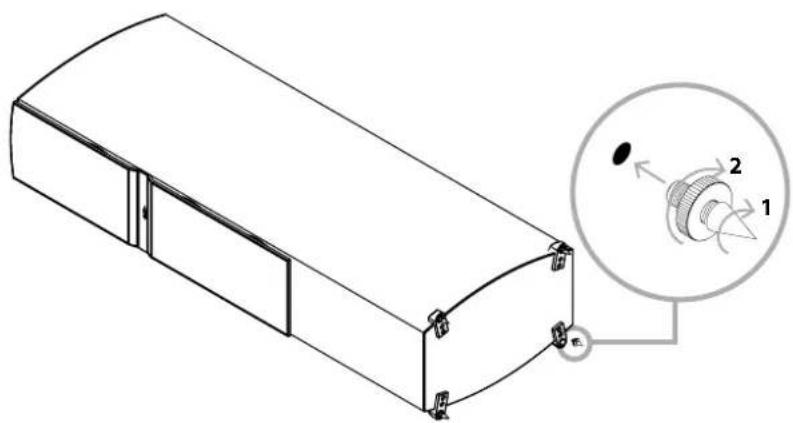

Per montarli vi raccomandiamo di poggiare, con la massima attenzione, il diffusore su di un lato ed avvitare i quattro tacchetti allo stesso tempo. Comunque, prima di farlo assicuratevi di aver coperto il lato del diffusore con un paio di spessi asciugami, o simile protezione, allo scopo di evitare graffiature o danni sulla superficie dell'altoparlante.

Dopo aver avvitato i tacchetti, riportate con attenzione il diffusore in posizione verticale. Una volta in posizione verticale regolate i tacchetti per ottenere una stabilità ottimale.

L'uso dei tacchetti vi fornirà la migliore qualità sonora, oltre che la più sicura stabilità.

Se vorrete proteggere la superfi cie del pavimento dalle punte dei tacchetti, potrete sempre porre sotto i piedini le rondelle di metallo. I piedini di gomma sono comunque un buon compromesso. Da un punto di vista della resa sonora c'è una piccolissima differenza tra i due tipi di piedini. Usate quindi quelli che meglio si adattano al vostro pavimento.

Una cautela, fate attenzione se usate i tacchetti con le rondelle metalliche a non schiacciarvi le dita nel montarle.

Qualsiasi soluzione preferite, evitate di far camminare i diffusori sul pavimento, per cambiare la collocazione.... Specialmente su pavimenti di legno duro!

C 803/C 805/C 807/C 809

Posizione

Per una esperienza ottimale d'ascolto, vi raccomandiamo di collocare questi diffusori a un minimo di 2 metri di distanza tra l'uno e l'altro e per lo meno ad 1 metro da qualsiasi parete.

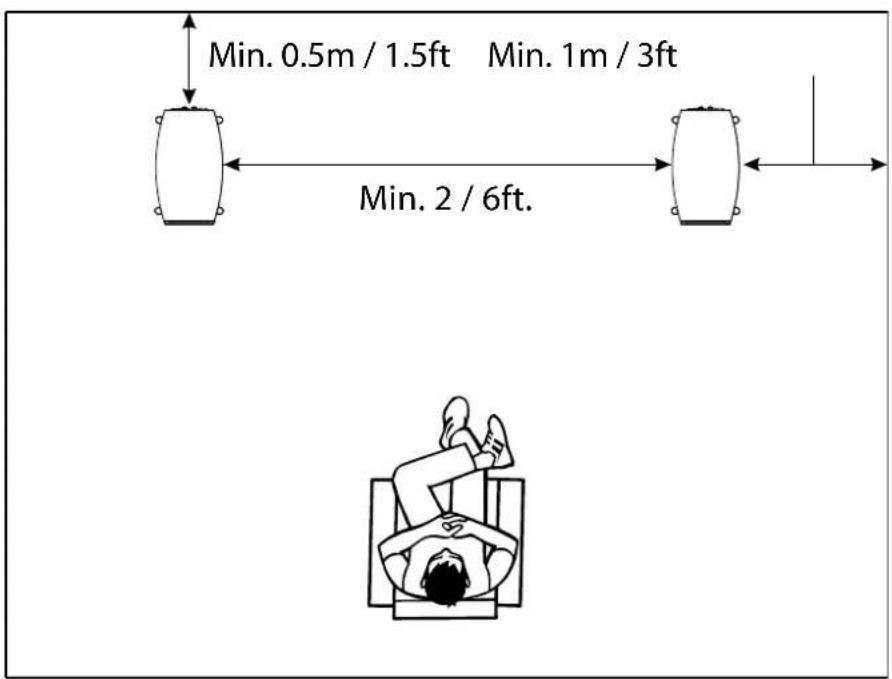

Min. 0.5m / 1.5ft Min. 1m / 3ft Min. 2 / 6ft.

C 80 CEN

Posizione

Per una esperienza ottimale d'ascolto, vi raccomandiamo di piazzare il C 80 CEN vicino al vostro schermo, proprio o sopra o sotto di esso. Il diffusore acustico è magneticamente schermato. Può quindi essere posto vicino ad un normale TV.

Assicuratevi che il supporto sia stabile per ottenere una resa acustica ottimale dal C 80 CEN.

Angolazione

Per ottenere la migliore resa acustica, la basetta incorporata nel diffusore è realizzata in modo da consentire di angolare il C 80 CEN direttamente verso la posizione di ascolto prescelta. Provate diverse angolazioni sino a quando siete pienamente soddisfatti.

Connecting

Amplifi er

C 80 SUR

Posizione

La caratteristica XBR (cXtended Bass Response = Risposta estesa dei bassi), del C 80 SUR, che funziona come un dipole nel treble e midrange, e come un bipole nelle frequenze più basse, fornisce la riproduzione surround diffusa di tradizionale altoparlanti dipole ma con una completa riproduzione dei bassi. A motivo della confi gurazione dipole, i C80 SUR sono progettati come distinti diffusori: destro, sinistro.

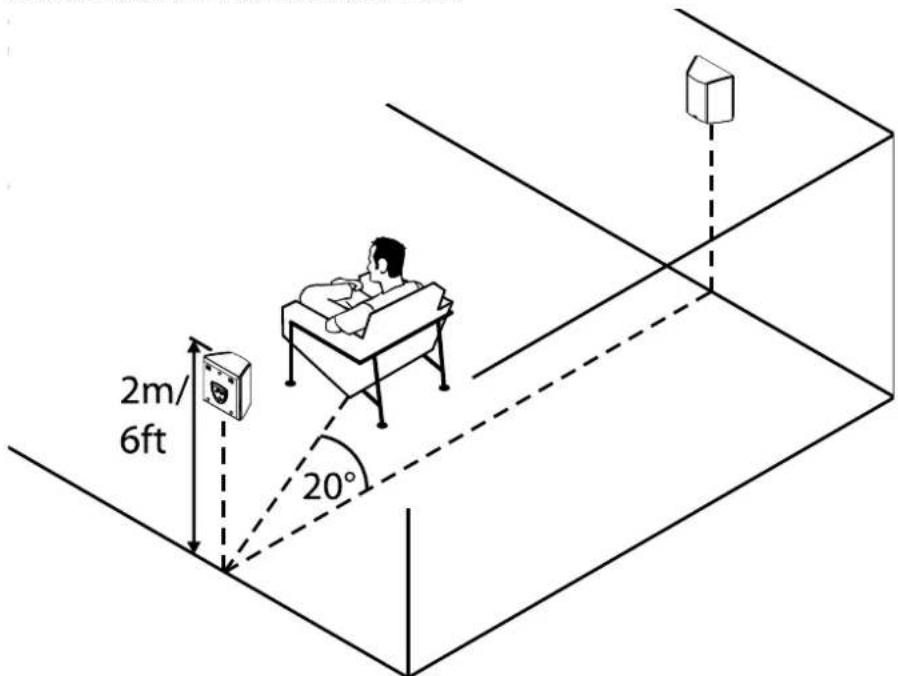

La migliore posizione del C 80 SUR corrisponde ad un angolo di 20 gradi dal punto di ascolto e ad una altezza di circa 2 metri.

2m/ 6ft 20°

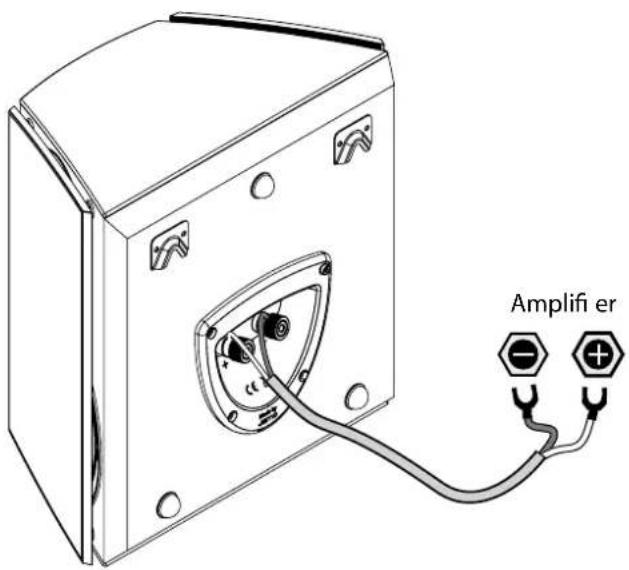

Connecting

Amplifi er

Sistema 6.1 e 7.1

Se desiderate disporre di un sistema surround 6.1, raccomandiamo di impiegare un altro diffusore sinistro C 80 SUR. Per ottenere una ottima resa acustica, collocatelo tra le due pareti laterali proprio dietro la vostra area di ascolto.

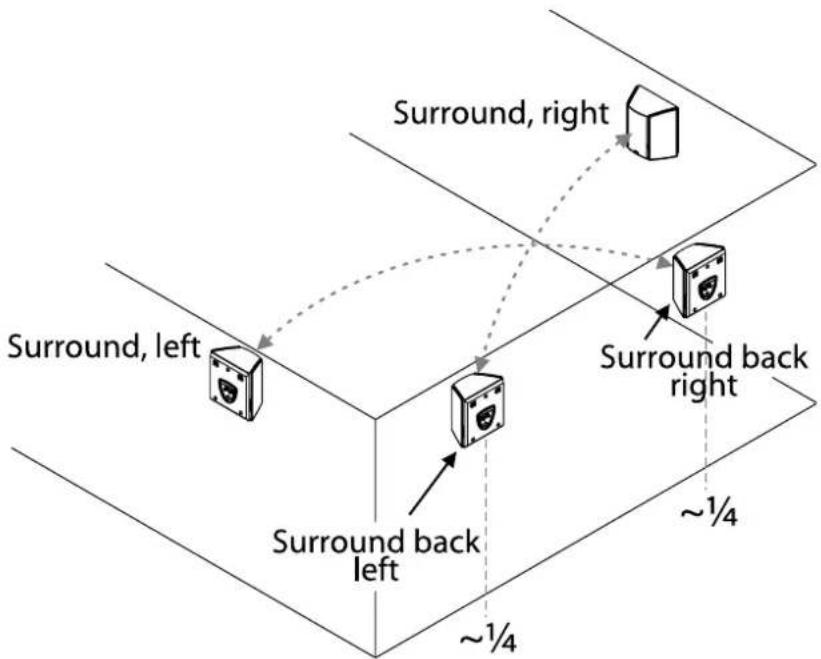

In un sistema 7.1 usate una coppia di C 80 SUR e piazzateli ad un quarto della intera larghezza dell'ambiente da ciascuna parete laterale.

Nota: quando si impiegano i C 80 SUR come diffusori surround posteriori, dovete posizionare il C 80 SUR sinistro sul lato destro della stanza e il contrario per l'altro diffusore, al fi ne di ottenere una corretta dispersione dal diffusore dipole.

Se vi collegate al sito www.Jamo.com potete scaricarvi vari segnali test. Questo vi aiuterà a collocare il subwoofer nel modo migliore possibile. Trasferite i segnali-test dentro un CD e portateli nel vostro lettore CD/DVD.

Regole di posizionamento per i subwoofer.

Quando si colloca un subwoofer in una stanza, avete più liberta che con un normale diffusore, perché un sub genera basse frequenze non direzionali, che rendono più diffi cile per l'orecchio umano stabilire la direzione da cui provengono.

Raccomandiamo comunque di collocare se possibile il C 80 SUB a metà strada tra i due diffusori frontali. Questo perché:

A). Il C 80 SUB sarà più facile da allineare con i diffusori sia quanto al livello che alla fase.
B). Anche se le basse frequenze sono non direzionali, le frequenze più alte rendono più facile al subwoofer di risaltare acusticamente.

Se è impossibile porre il C 80 SUB tra i due diffusori acustici frontali, le avanzate tecnologie elettroniche incorporate nel subwoofer rendono ancora possibile un integrazione semplice e senza "giunzioni".

Tre differenti posizionamenti possibili

- rifl essione sonora e amplifi cazione

Ci sono sostanzialmente tre diversi modi di collocare un subwoofer, ciascuno di essi infl uenzerà il complessivo livello sonoro.

A). Collocandolo distante da qualsiasi parete fornirà il minimo livello sonoro, ma tipicamente la più lineare risposta in frequenza.
B). Collocandolo vicino ad una parete aumenterà il livello delle basse frequenze.
C). Se collocato contro due pareti, per esempio in un angolo, il subwoofer, a motivo delle rifl essioni delle pareti, accentuerà anche maggiormente le basse frequenze.

A B C

Trovando la giusta posizione

Indipendentemente dalla collocazione che voi scegliete per il vostro subwoofer, è essenziale avere una risposta in frequenza la più lineare possibile.

Quando state valutando la miglior posizione per il subwoofer, ascoltate brani musicali o test della timbrica dalla vostra favorita posizione di ascolto, quindi cercate di spostare il subwoofer nell'ambiente per trovare quella che maggiormente soddisfa i vostri gusti personali.

Collegando il subwoofer

Line/LFE connettori di ingresso (input terminals)

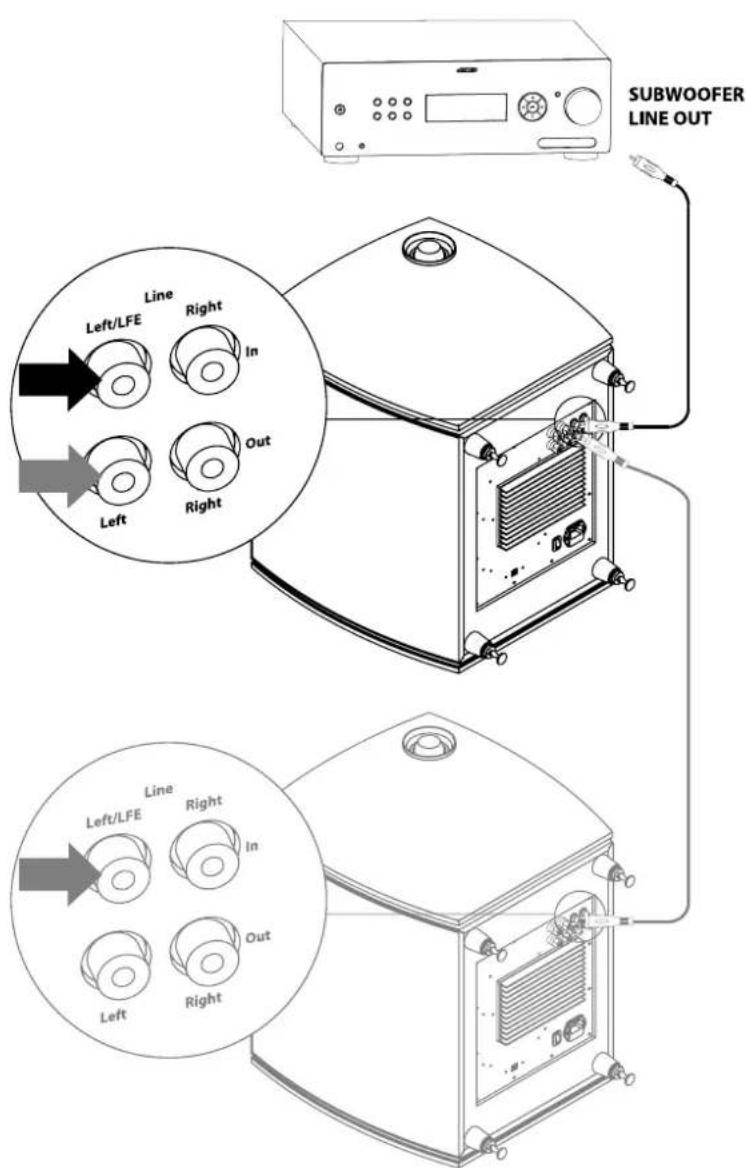

Se il vostro preamp/amplifi catore ha un subwoofer pre-out o un subwoofer out, per favore, collegatelo al terminale input LFE sul C 80 SUB.

In caso abbiate un subwoofer aggiuntivo, è possibile collegarlo dal connettore dal output terminal del C 80 SUB LFE.

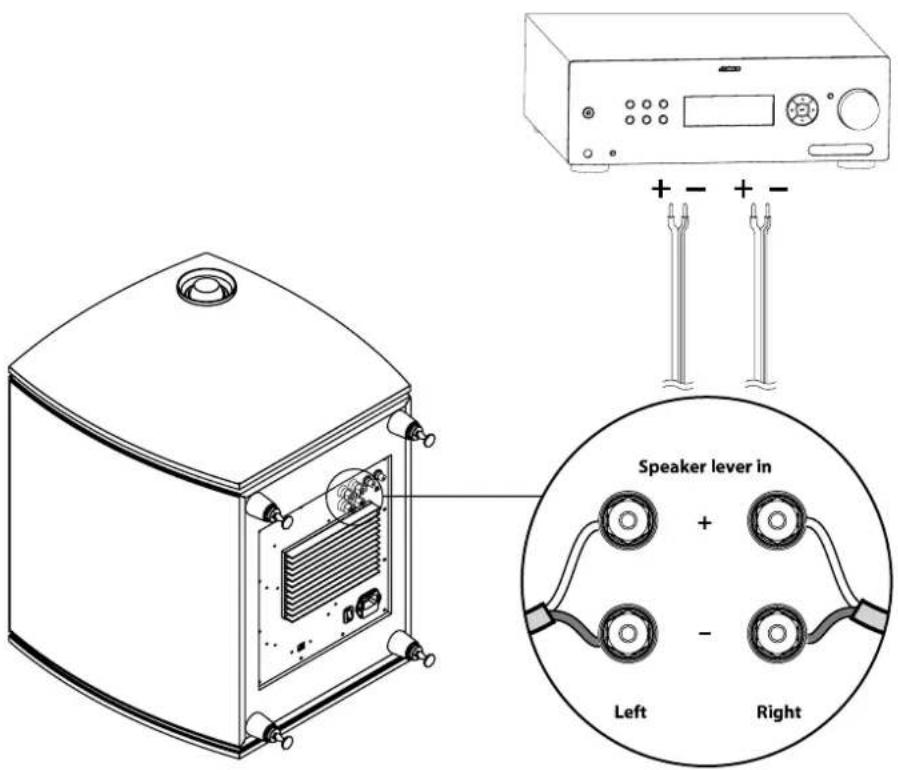

Connettori di ingresso del livello del diffusore acustico (level input terminals)

Se non avete un subwoofer pre-out, potete collegare l'output altoparlante dell'amplifi catore direttamente ai connettori d'ingresso (input terminals) del livello altoparlante sul C 80 SUB.

Ricordate di collegare entrambi gli output, altoparlante sinistro e destro, dall'amplifi catore all'ingresso sinistro destro, in caso abbiate collegato un solo subwoofer. Se soltanto un canale è allacciato, il C 80 SUB riprodurrà soltanto le basse frequenze contenute in quel canale.

Rammentate sempre di collegare "+" e "-" dall'amplifi catore ai corrispondenti "+" e "-" connettori sull'ingresso del livello altoparlante sul subwoofer.

Alternative di regolazione del subwoofer

Livello

Il comando di livello sul C 80 Sub regola il volume. Normalmente desiderate avere un volume più alto quando vedete un fi lm di quando ascoltate musica.

Level

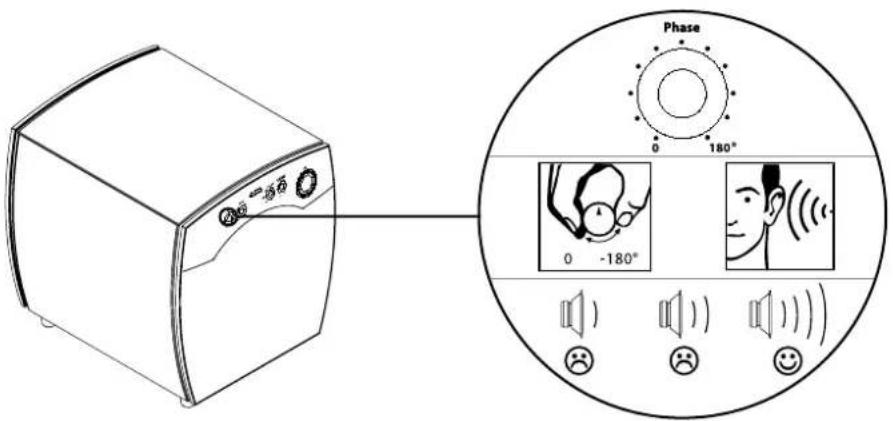

Fase

Quando tutti i diffusori acustici del vostro sistema e il subwoofer sono collegati è molto importante che siano correttamente in fase.

È più facile regolare la fase sul subwoofer se avete qualcuno che vi aiuta. Sedete nella zona di ascolto e chiedete al vostro "aiutante" di girare il comando di fase mentre state riascoltando un brano bassissimo o i testi di frequenza di prova reperiti sul sito www.Jamo.com. . La manopola deve essere girata avanti e indietro per determinare la posizione in cui il livello complessivo dei bassi risulta più forte; allora saprete che il subwoofer è nella fase corretta.

Notate che può essere d'aiuto alzare il volume del subwoofer mentre si regola la fase. Senza tener conto che voi potete anche dover abbassare il volume del subwoofer dopo che avete trovato la posizione corretta di fase, poiché questo aumenta il rendimento globale dei bassi del subwoofer.

Se il C 80 SUB è collegato attraverso un segnale di uscita non fi Itrato, come quello di una linea pre-out o dell'output del diffusore, è necessario regolare il taglio (cut-off) di frequenza sul subwoofer per armonizzarlo con la risposta nelle basse frequenze dei vostri diffusori acustici. Se invece è collegato attraverso un segnale di uscita fi Itrato, come quello LFE o uscita del subwoofer (subwoofer output), il taglio di frequenza dovrebbe essere regolato al massimo in alto, al fi ne di bloccare l'interferenza del filtro di taglio del C 80 SUB con i filtro incorporato nel vostro ricever decoder/AV. (ricevitore audio/video).

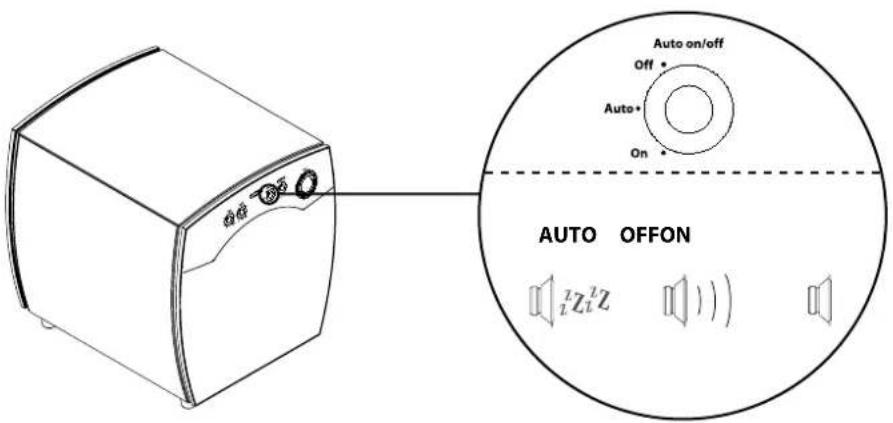

Il comando accensione e spegnimento automatico (Auto/On/Off) offre tre predisposizioni:

Auto: Il subwoofer si accenderà automaticamente quando registra un segnale dalla fonte sonora, e passa nuovamente alla funzione stand-by 20 minuti dopo che il segnale cessa.

On: Il subwoofer rimane acceso.

Off: Il subwoofer rimane nella funzione stand-by.

Limite Variabile della Compensazione di Guadagno

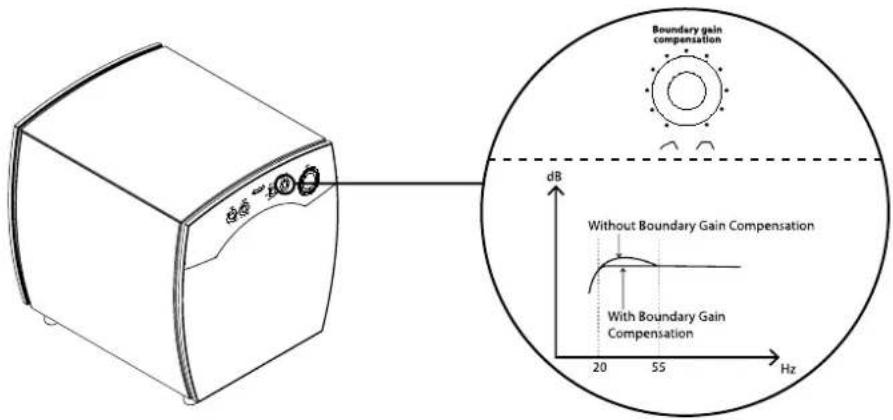

Il limite della compensazione di guadagno (Variable Boundary Gain Compensation) è un fi Itro che può compensare il picco dei bassi che tipicamente inizia attorno ai 60Hz e aumenta verso il basso. All'inizio, questo effetto risulta realmente impressionante ma, soprattutto ascoltando musica, diventa rimbombante e piuttosto noioso. L'effetto normalmente si verifi ca in ambienti piccoli e quando la vostra posizione di ascolto è vicina ad una parete, da qui il nome Boundary Gain Compensation (Limite della compensazione del guadagno).

Per quanto riguarda la regolazione di fase, vi raccomandiamo di suonare un brano musicale o i test di frequenza scaricati dal sito www.Jamo.com , . Mentre un amico opera sulla manopola del Variable Boundary Compensation, voi rimanete seduti nella zona di ascolto. Poi semplicemente regolatela in modo che quando il basso raggiunge la frequenza più bassa, non ci siano picchi distinguibili.

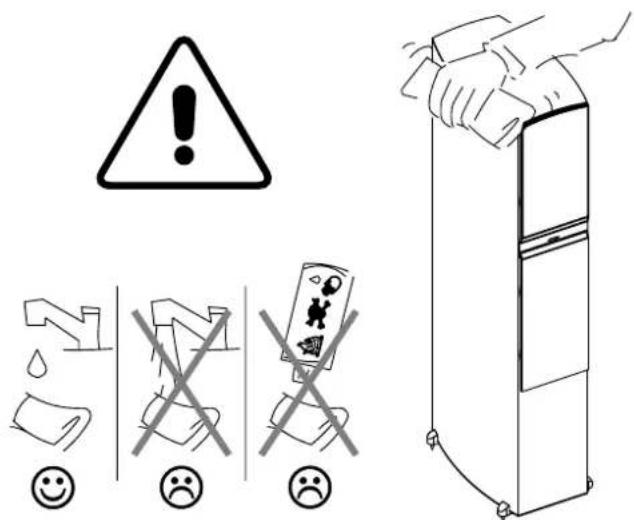

Per pulire i diffusori acustici, usate un panno da spolvero (dust-free). È anche possibile usare un panno leggermente umido per impronte più resistenti.

In nessuna occasione dovreste usare un qualsiasi tipo di detersivo sui diffusori o in prossimità degli stessi.

Specifi che Tecniche

Name.....C 809

System.... 3 way bassreflex

Woofer (In / mm) 2 x 7 / 180

Midrange (In / mm) 7 / 180

Tweeter (In / mm) 1 / 25

Un lampo con terminazione a freccia inscritto in un triangolo equilatero avverte l'utente della presenza di "tensione pericolosa" nell'in-volucro del prodotto, di entità suffi ciente da determinare il rischio di folgorazione a persone.

Un punto esclamativo inscritto in un triangolo equilatero avverte l'utente che il materiale che accompagna l'apparecchiatura comprende importanti istruzioni di funzionamento e di manutenzione.

Misure di sicurezza

1. Attenzione: tutte le avvertenze e le istruzioni sul prodotto e nella User's Guide devono essere seguite.
2. Prima di utilizzare il presente prodotto, leggere tutte le istruzioni e conservarle in un luogo sicuro per ulteriore consultazione.
3. ATTENZIONE: Per evitare rischi di incendio o di scarica elettrica, non esporre questo prodotto a pioggia o umidita' - Non usare mai il prodotto immediatemente dopo averlo esposto al freddo, il cambiamento repentino di temperatura potrebbe aver causato condensa.

4. Il prodotto deve essere collocato in modo che ci sia una ventilazione suffi ciente in qualsiasi circostanza.

5. Non posizionare il prodotto vicino a fonti di calore, come radiatori, stufe o ogni altro dispositivo che produca calore. Evitare l'esposizione diretta alla luce solare.

6. Collegare il prodotto soltanto a una rete elettrica le cui specifici che di alimentazione sono conformi all'etichetta applicata sul prodotto. Collegare il prodotto sempre a una presa a terra. La messa a terra garantisce la sicurezza di funzionamento. Se la spina di alimentazione del prodotto non entra nella presa a parete, contattare un elettricista qualifi cato per sostituire la vecchia presa.

7. Se il prodotto non viene utilizzato per lungo tempo o per assicurare una maggiore protezione in caso di temporali, scollegare il cavo di alimentazione dalla presa a parete.

8. Seguire sempre le istruzioni d'uso quando si fanno collegamenti con altri apparecchi. Usare soltanto accessori specifi cati dal produttore, o venduti insieme all'apparecchio.

9. Pulire soltanto con un panno asciutto, e fare bene attenzione a non far cadere oggetti o versare liquidi nel prodotto attraverso le sue aperture.

10. Il servizio di manutenzione del prodotto deve essere eseguito da personale qualifi cato se:

11. Il cavo della rete elettrica o la spina sono danneggiati.

12. Oggetti o liquidi sono entrati nel prodotto.
13. Il prodotto è stato esposto alla pioggia.
14. Il prodotto non funziona normalmente.

15. Si è lasciato cadere il prodotto e/o la cassa è danneggiata.

16. Fare attenzione perché questo prodotto da solo o collegato con amplificatori, diffusori o cuffie può provocare dei danni all'udito.
    Non utilizzare l'apparecchio ad alto volume per lungo tempo e non utilizzarlo mai ad un volume così alto da risultare sgradevole.
    Nota! Può essere diffi cile giudicare la pressione acustica nell'area dei bassi perciò bisogna dedicare una maggiore attenzione a quest'area per evitare pressioni acustiche dannose.
    Rivolgersi sempre al medico se si avverte un abbassamento d'udito e/o un fi schio alle orecchie.

17. Avvertenza: I cavi elettrici devono essere arrotolati in modo da evitare di essere calpestati o schiacciati da elementi messi sopra o contro, facendo particolare attenzione alle condizioni dei cavi stessi alle prese di corrente, e al punto in cui escono dal prodotto. Q quando si disconette la spina dalla presa elettrica a parete tirare solo la spina stessa, mai il cavo.

Garanzia

Assistenza Per informazioni sulla garanzia, contattare il rivenditore/installatore. In caso di richiesta di assistenza in garanzia, allegare alla domanda lo scontrino fi scale comprovante l'acquisto e assicurarsi che il numero di matricola presente sul prodotto sia leggibile. Importante: Non spedire mai il prodotto da riparare senza aver prima preso accordi con il rivenditore. Se il prodotto è ancora in garanzia, le spese di trasporto di andata e ritorno dal rivenditore al centro di assistenza autorizzato Jamo, sono coperte da Jamo. Tutte le altre eventuali spese di trasporto sono a carico del cliente. Il prodotto deve essere imballato adeguatamente. Se il prodotto NON è più in garanzia, tutti i costi, incluso, senza limitazioni, i costi di riparazione e trasporto, sono a carico del cliente.

Certificato di garanzia Jamo fornisce una garanzia di sessanta (60) giorni dalla data di acquisto per gli altoparlanti passivi in caso di difetti di fabbricazione o dei materiali impiegati, una garanzia di ventiquattro mesi (24) per i prodotti elettronici e solo negli Stati Uniti una garanzia a vita limitata per gli altoparlanti da parete o da soffi tto (i periodi di validità indicati costituiscono ciascuno il "periodo di garanzia" del prodotto). Se presenta difetti coperti da garanzia, il prodotto deve essere restituito al rivenditore/installatore dove è stato acquistato.

Termini e condizioni della garanzia

1. La presente garanzia non limita in alcun modo i diritti del consumatore stabiliti dalla legge.

2. La garanzia è valida soltanto dietro presentazione dello scontrino o di ogni altra valida prova d'acquisto e se il numero di matricola presente sul prodotto è perfettamente leggibile.

3. Le riparazioni coperte dalla garanzia devono essere effettuate esclusivamente da un rivenditore o da un centro di assistenza autorizzato Jamo. Le riparazioni effettuate da personale non autorizzato non verranno rimborsate. La presente garanzia non si estende ai prodotti riparati o in qualunque modo alterati da personale non autorizzato, né copre alcun danno originato dall'intervento di personale non autorizzato.

4. Il prodotto non sarà considerato difettoso, né per materiali né per fabbricazione, se tali difetti derivano dall'adattamento del prodotto ai requisiti tecnici o di sicurezza nazionali o locali in paesi diversi da quello in cui il prodotto è stato acquistato.

5. Nel periodo di validità della garanzia, Jamo deciderà a sua discrezione se riparare o sostituire i componenti difettosi. Se non sarà possibile riparare o sostituire il componente difettoso, il prodotto verrà sostituito.

6. In nessun caso Jamo potrà essere ritenuta responsabile per inadempimento contrattuale, atto illecito (negligenza inclusa) o violazione di un obbligo imposto dalla legge, né per perdite di profi tto, di reddito, di dati, di affari, di risparmi attesi o di una qualsiasi perdita indiretta di qualsivoglia natura.

7. La garanzia non copre:
   a) Controlli periodici, manutenzione, riparazione o sostituzione di componenti danneggiati dalla normale usura.
   b) Spese per la restituzione del prodotto difettoso al rivenditore oppure per lo smontaggio o la reinstallazione del prodotto.
   c) Uso errato, incluso l'uso per scopi diversi da quello a cui il prodotto è destinato, o errata installazione.
   d) Danni indotti da fulmini, acqua, incendi, catastrofi naturali, guerra, insurrezioni, errata tensione di linea, ventilazione insuffi ciente, trasporto o altre cause che esulano dal controllo di Jamo.

8. La presente garanzia si intende valida per tutti i legittimi proprietari del prodotto durante il periodo di garanzia.
