MODE D'EMPLOI C 805 JAMO

• Use only with the cart, stand, tripod, bracket, or table specifi ed by the manu- facturer, or sold with the apparatus. When a cart is used use caution when moving the cart / apparatus combination to avoid injury from tip-over.4 Sommaire Introduction p. 5
• Quelques conseils concernant l’installation des enceintes p. 6

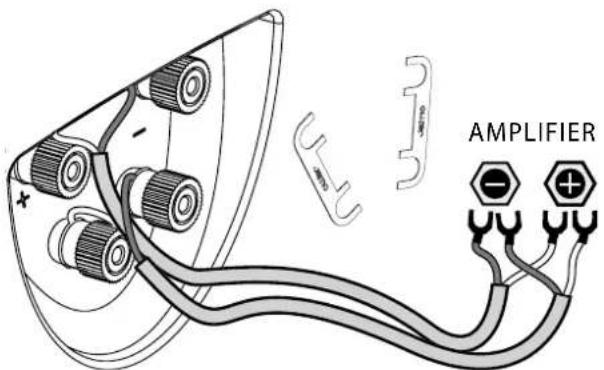

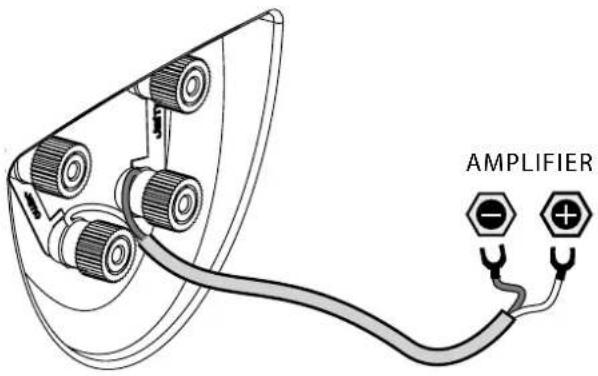

• Connexion p. 8
• Pointes p. 9
• C 803 / C 805 / C 807 / C 809 p. 10
• C 80 CEN p. 11
• C 80 SUR p. 12

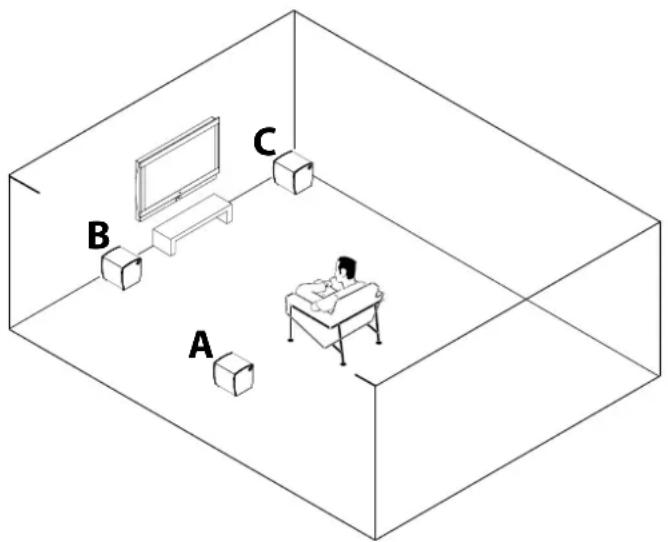

• C 80 SUB p. 14
• Connexion du caisson de grave p. 15
• Bornes d’entrée de niveau des enceintes p. 16

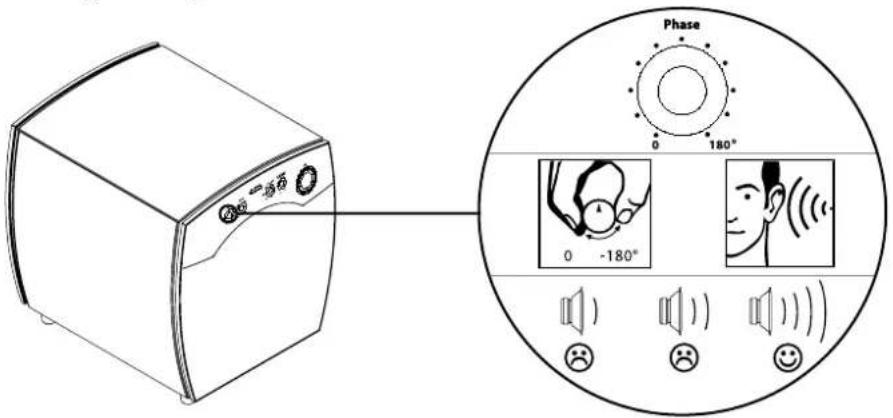

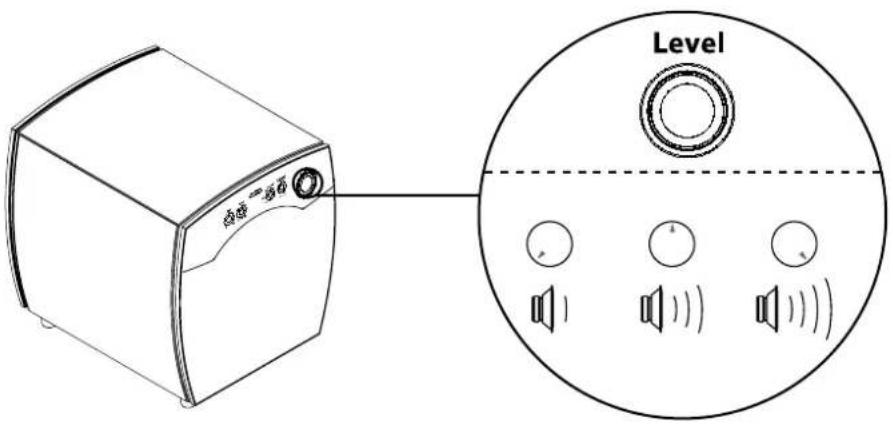

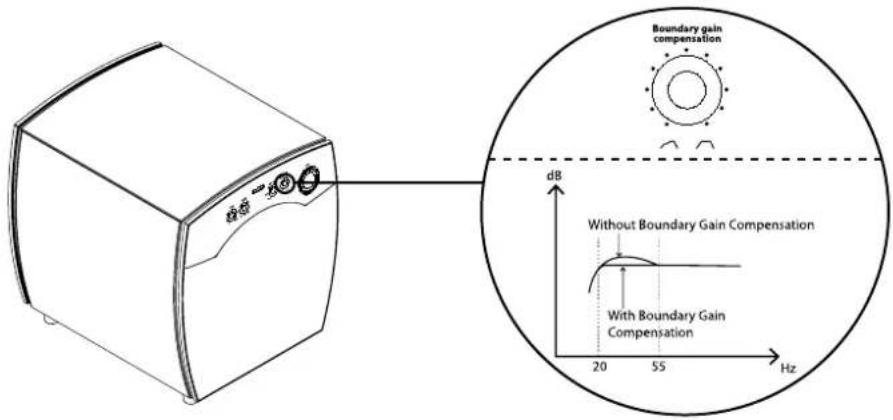

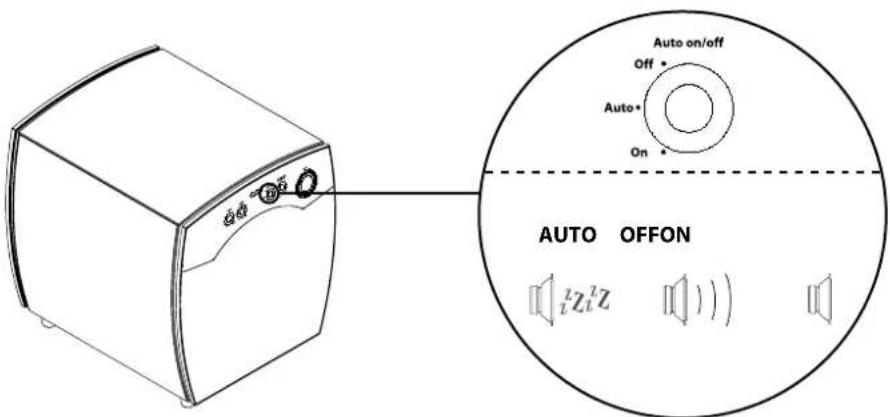

• Options de réglage du caisson de grave p. 17

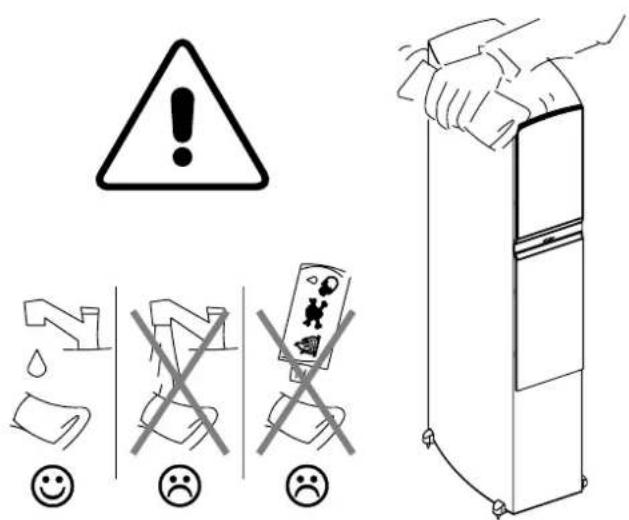

• Nettoyage p. 19
• Spécifi cations p. 20

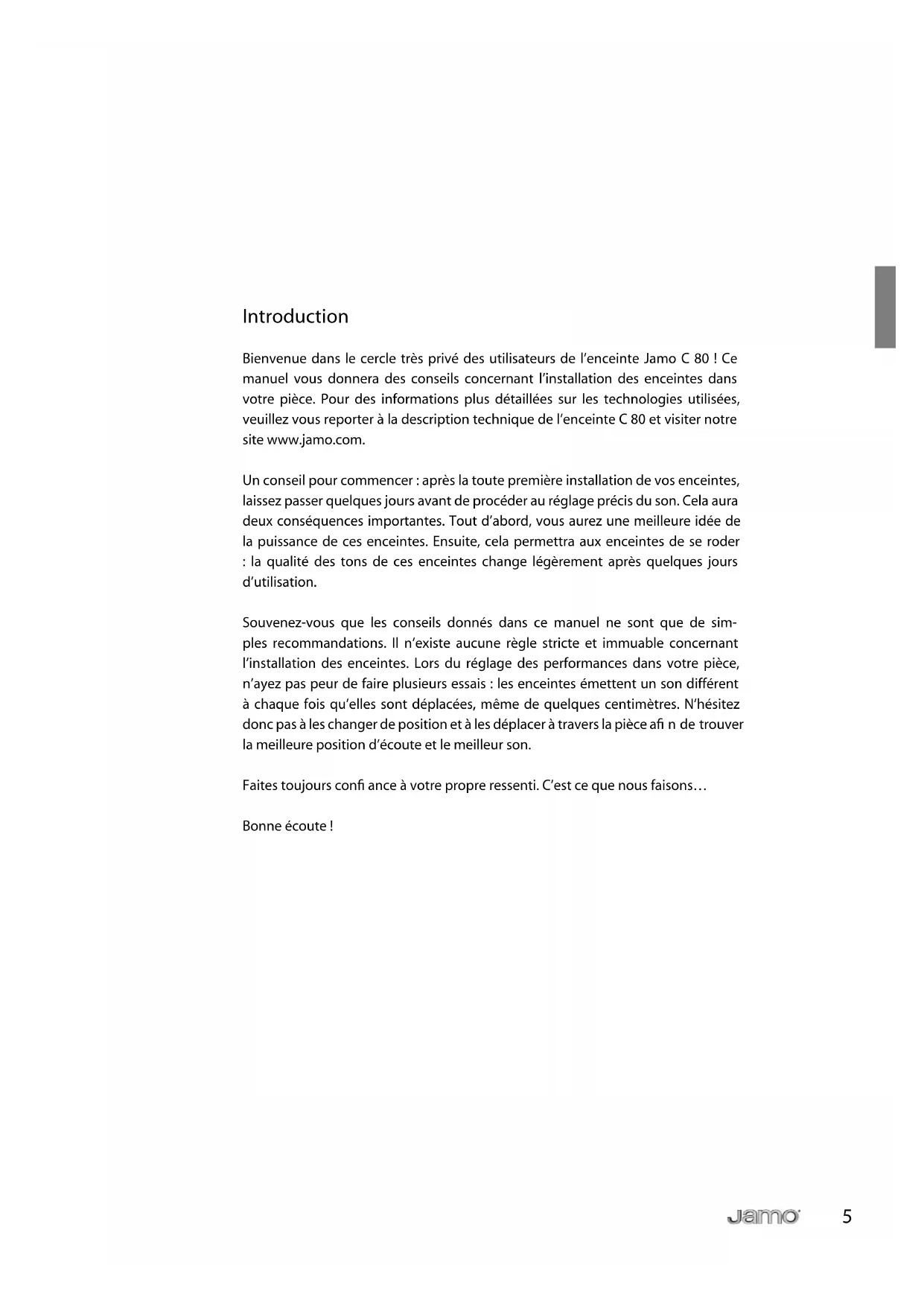

• Jamo consumer warranty français5 Introduction Bienvenue dans le cercle très privé des utilisateurs de l’enceinte Jamo C 80 ! Ce manuel vous donnera des conseils concernant l’installation des enceintes dans votre pièce. Pour des informations plus détaillées sur les technologies utilisées, veuillez vous reporter à la description technique de l’enceinte C 80 et visiter notre site www.jamo.com. Un conseil pour commencer : après la toute première installation de vos enceintes, laissez passer quelques jours avant de procéder au réglage précis du son. Cela aura deux conséquences importantes. Tout d’abord, vous aurez une meilleure idée de la puissance de ces enceintes. Ensuite, cela permettra aux enceintes de se roder : la qualité des tons de ces enceintes change légèrement après quelques jours d’utilisation. Souvenez-vous que les conseils donnés dans ce manuel ne sont que de sim- ples recommandations. Il n’existe aucune règle stricte et immuable concernant l’installation des enceintes. Lors du réglage des performances dans votre pièce, n’ayez pas peur de faire plusieurs essais : les enceintes émettent un son différent à chaque fois qu’elles sont déplacées, même de quelques centimètres. N’hésitez donc pas à les changer de position et à les déplacer à travers la pièce afi n de trouver la meilleure position d’écoute et le meilleur son. Faites toujours confi ance à votre propre ressenti. C’est ce que nous faisons… Bonne écoute !6 Quelques conseils concernant l’installation des enceintes Stéréo « triangle » La stéréo « triangle » peut tout à fait être utilisée de manière empirique, lors du placement de vos enceintes. Cela signifi e que la distance entre les enceintes doit être identique à celle entre votre position d’écoute et chacune des enceintes ; en d’autres termes, ces trois éléments doivent constituer un triangle équilatéral. Isolation Si votre pièce… a) ne vous permet pas de placer les enceintes à la distance requise des différents murs ou… b) possède des surfaces très réfl échissantes (comme des vitres ou des murs en plâtre nu) ou… c) n’émet pas le son attendu… … nous vous recommandons fortement d’« isoler » les surfaces critiques de votre pièce, en ajoutant par exemple des rideaux, des meubles, des étagères, etc. Une surface isolée est presque toujours préférable à une surface trop réfl échissante. En fonction de la position des enceintes, de la taille de la pièce, des surfaces réfl é- chissantes, des meubles, etc., c’est à vous de régler au mieux la position, l’angle et l’isolation. Prenez votre temps et n’hésitez pas à faire plusieurs essais.7 Convergence Pour obtenir un son optimal, les enceintes peuvent être orientées en direction de la position d’écoute. Cela permet: a) Un réglage précis des aigus, plus sensibles aux réfl exions que les fréquences médiums et basses. b) Des réfl exions minimisées des murs latéraux, réduisant ainsi la coloration du son. Il se peut que certains ne souhaitent pas du tout faire converger les enceintes, alors que d’autres peuvent considérer que la meilleure solution consiste à les orienter directement vers la position d’écoute. À vous de choisir ce qui vous convient le mieux…8 Connexion Les enceintes C 803, C 805, C 807 et C 809 sont prévues pour utiliser un double câblage. Voici les trois installations possibles. Simple câblage Pour les connexions à câble unique, les fi ls de raccordement doivent être connec- tés comme indiqué sur le schéma. Double câblage Si vous souhaitez utiliser un système à double câblage, assurez-vous de bien retirer les deux fi ls de raccordement avant de connecter les câbles des enceintes… Double amplifi cateur Dans un système à double amplifi cateur, assurez-vous de bien retirer les deux fi ls de raccordement avant de connecter vos câbles, comme indiqué sur le schéma. Si vous choisissez cette option, nous vous conseillons d’utiliser des amplifi cateurs identiques afi n de contrôler à la fois les fréquences basses et aigues. AMPLIFIER AMPLIFIER AMPLIFIER 1 AMPLIFIER 29 Pointes Après le placement initial des colonnes C 80, vous souhaiterez peut-être utiliser des pointes, et non les supports en caoutchouc intégrés. Pour les fi xer, nous vous conseillons de poser délicatement l’enceinte sur le côté et de visser les quatre pointes en même temps. Avant cela, cependant, veillez à placer un linge épais sous l’enceinte afi n d’éviter toute rayure accidentelle sur la surface de l’enceinte. p. 21

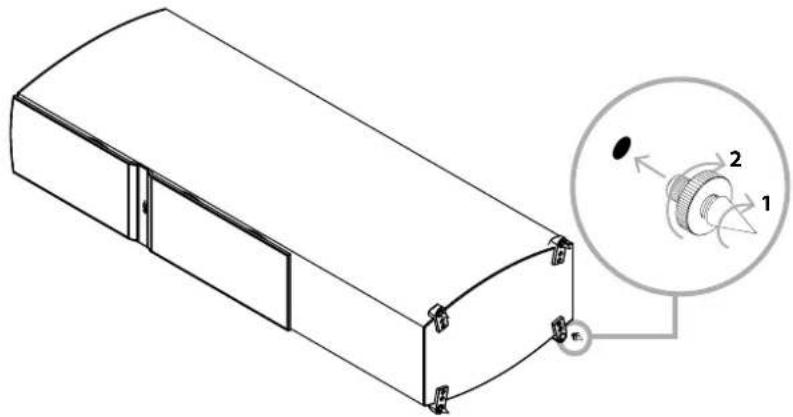

Après avoir vissé les pointes, redresser délicatement l’enceinte. Une fois à la ver- ticale, il vous suffi t de régler les pointes, de manière à ce qu’elles fournissent un support optimal. Les pointes vous procureront le meilleur support et la meilleure qualité sonore. Cependant, si vous souhaitez éviter de marquer votre sol, vous pouvez placer les rondelles métalliques à dentelures sous la pointe. Les pieds intégrés en caoutchouc sont également un bon compromis. Pour ce qui est du son, il n’y a vraiment qu’une différence minime entre les deux. Utilisez la solution qui convient le mieux à votre sol.

Avertissement : lorsque vous utilisez les pointes associées aux rondelles métal-

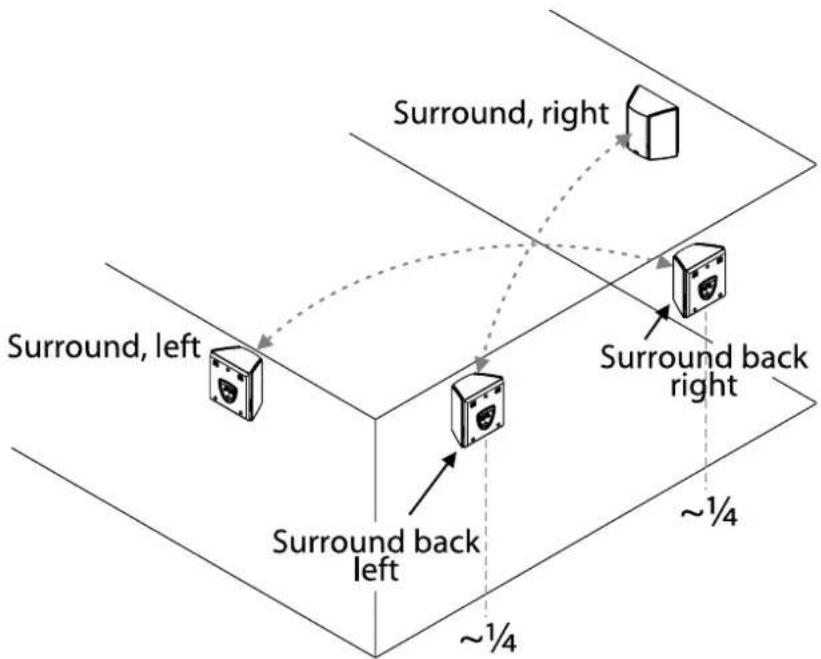

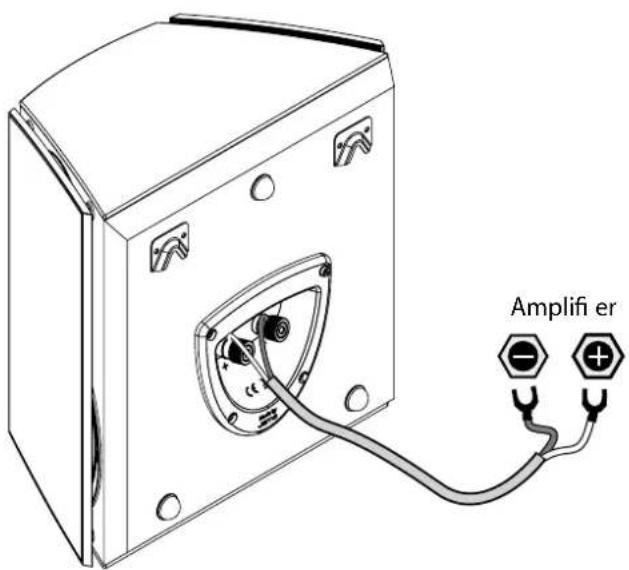

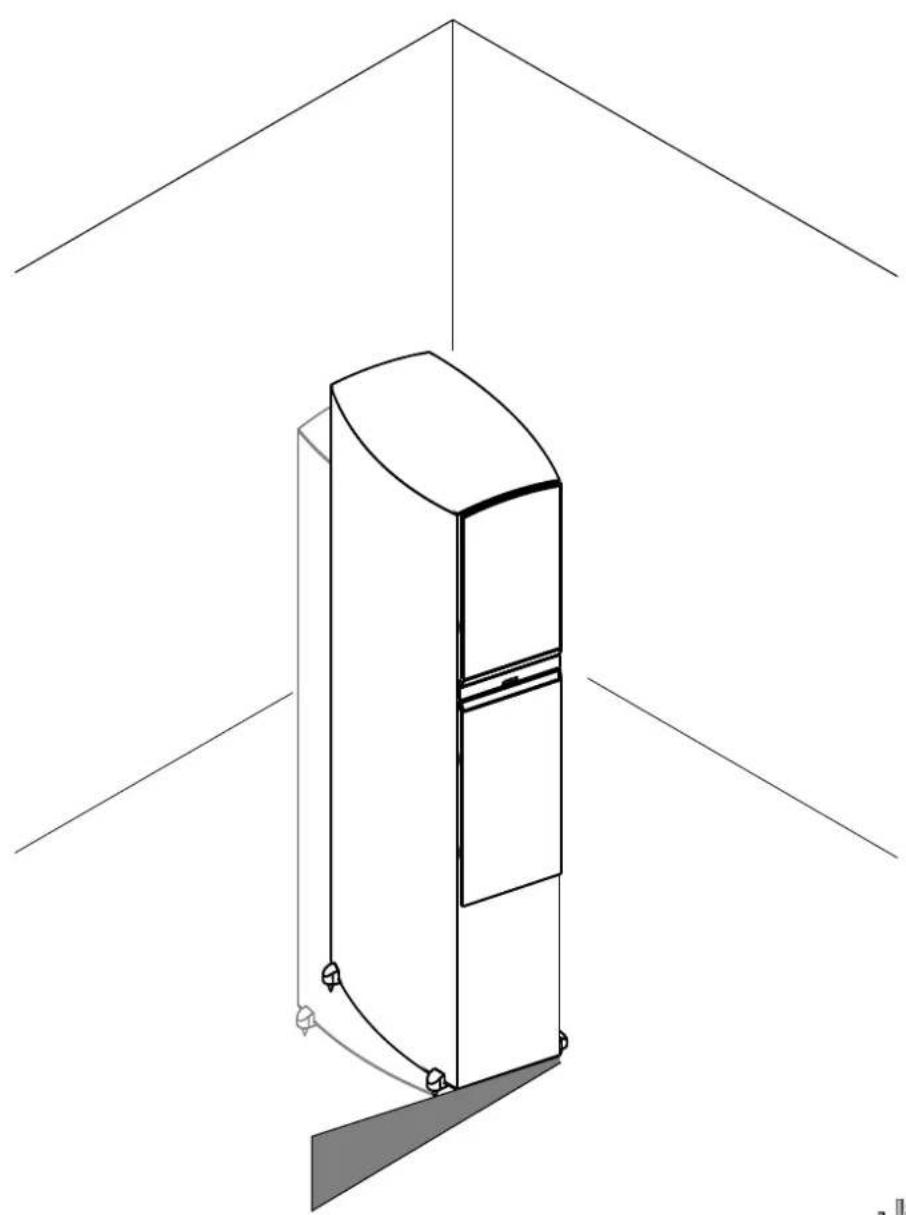

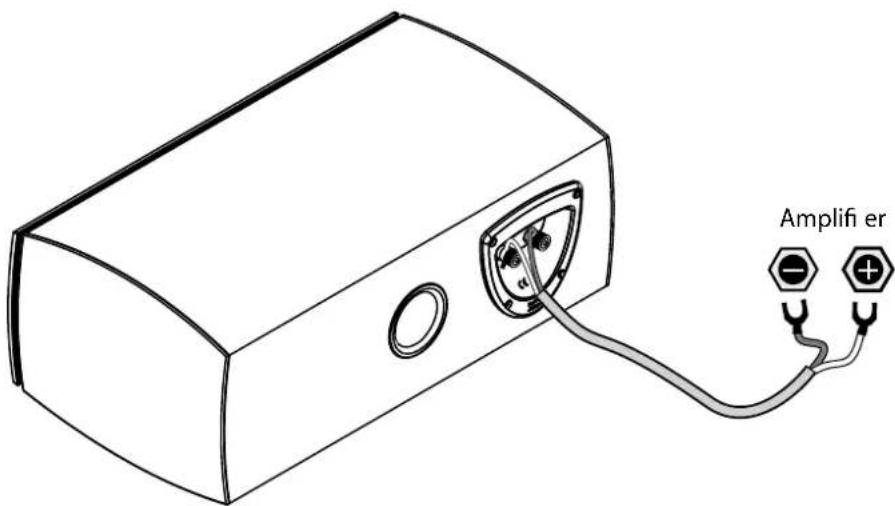

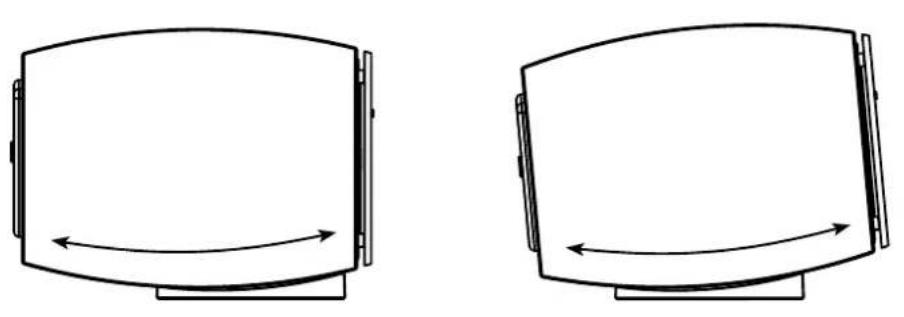

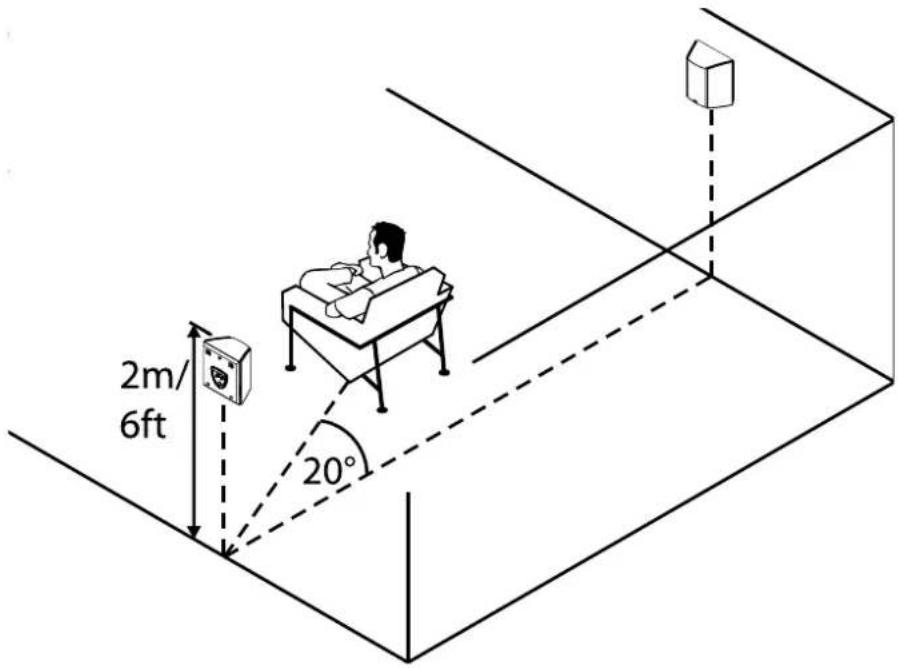

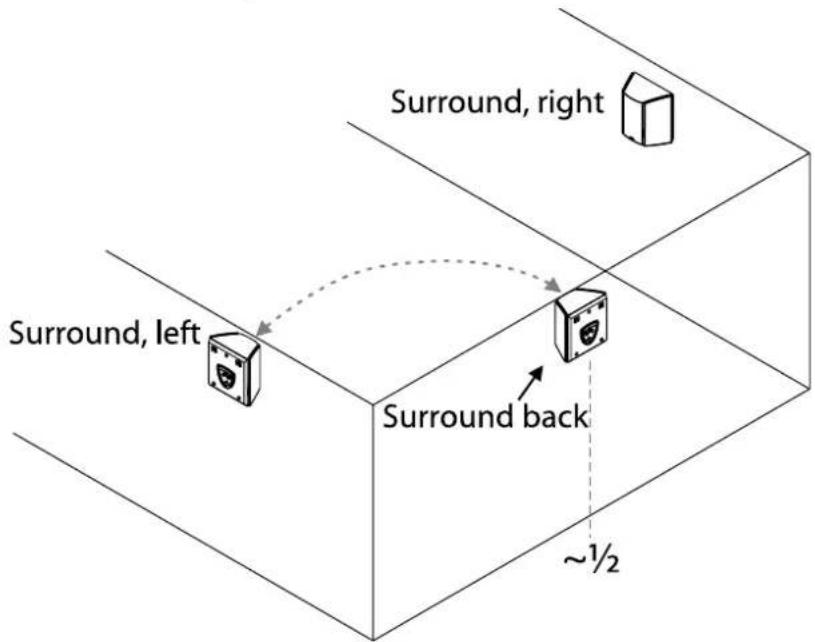

liques à dentelures, prenez garde à ne vous pincer les doigts entre les deux ! Quelle que soit l’option que vous choisissez, si vous devez déplacer les enceintes, évitez de les faire glisser… surtout sur des planchers !10 C 803 / C 805 / C 807 / C 809 Placement Pour une écoute optimale, nous vous conseillons de placer les enceintes à 2 mètres minimum l’une de l’autre, à 0,5 mètre minimum du mur arrière et à au moins 1 mètre des murs latéraux. -INMFT -INMFT -INFT11 C 80 CEN Placement Pour une écoute optimale, nous vous conseillons de placer la C 80 CEN à proximité de votre écran, au dessus ou en dessous. L’enceinte est protégée magnétiquement et peut donc être placée à proximité d’un téléviseur normal à tube cathodique. Assurez-vous que le support de la C 80 CEN est le plus stable possible, ce qui garan- tira un son optimal. Angle Pour un son optimal, le support fourni est fabriqué de manière à pouvoir orien- ter la C 80 CEN directement vers votre position d’écoute. Essayez différents angles jusqu’à obtenir entière satisfaction. Connexion Amplifi er12 C 80 SUR Placement La C 80 SUR est équipée du système XBR (réponse en basses fréquences éten- due), ce qui signifi e qu’elle fonctionne comme une enceinte dipolaire pour les fréquences aigues et médiums, et comme une enceinte bipolaire pour les plus basses fréquences. Cela permet une restitution sonore Surround diffuse, typique des enceintes dipolaires traditionnelles, tout en reproduisant intégralement les fréquences basses. À cause de cette confi guration dipolaire, les enceintes gauche et droite de la C 80 SUR sont conçues séparément. La C 80 SUR restitue le meilleur son lorsqu’elle est orientée à 20° de la position d’écoute et qu’elle est placée à une hauteur d’environ 2 mètres. Connexion Amplifi er13 Installation d’un système 6.1 et 7.1 Si vous souhaitez installer un système 6.1 Surround, nous vous conseillons d’utiliser une enceinte C 80 SUR (gauche) supplémentaire. Placez-la à égale distance des deux murs latéraux, derrière votre zone d’écoute, et vous obtiendrez un son optimal. Dans un système 7.1, utilisez deux enceintes C 80 SUR et placez-les à une distance égale au quart de la largeur de la pièce, à partir de chaque mur latéral. Remarque : lors du placement de l’enceinte C 80 SUR utilisée comme enceinte ar- rière Surround, vous devez placer la C 80 SUR (gauche) du côté droit de la pièce, et vice versa, afi n d’obtenir une dispersion correcte des enceintes dipolaires.14 C 80 SUB Si vous visitez notre site www.Jamo.com ou si vous utilisez le CD-ROM fourni avec le produit, vous trouverez quelques signaux d’essai de caisson de grave. Ils vous permettront d’installer votre caisson de grave de manière à fournir une perfor- mance maximale. Gravez les signaux d’essai sur CD et introduisez le CD dans votre lecteur CD/DVD. Règles de placement des caissons de grave Le placement d’un caisson de grave vous offre davantage de possibilités que l’installation d’une enceinte ordinaire. En effet, un caisson génère des fréquences basses non directionnelles. Il est ainsi beaucoup plus diffi cile pour l’oreille humaine de savoir d’où elles viennent. Nous vous conseillons vivement, cependant, de placer le C 80 SUB à égale distance des deux enceintes avant, si cela s’avère possible. Et ce pour plusieurs raisons : A). Le C 80 SUB sera plus facile à aligner avec les enceintes, à la fois pour ce qui est du niveau et de la phase. B). Même si les basses fréquences sont non directionnelles, les fréquences plus hautes peuvent plus facilement faire deviner l’emplacement du caisson de grave. S’il n’est pas possible de placer le C 80 SUB entre les deux enceintes avant, les com- posants électroniques du caisson permettent toujours une intégration facile et ai- sée. Trois positions différentes : réfl exions sonores et amplifi cation Il y a principalement trois manières différentes de positionner un caisson de grave et chacune d’entre elles modifi era le niveau sonore général. A). Un positionnement à distance des murs offrira le niveau sonore le plus faible, mais généralement la gamme de fréquences la plus linéaire. B). Un positionnement à proximité d’un mur augmentera le niveau des basses fréquences. C). Un positionnement en hauteur contre deux murs, c’est-à-dire dans un coin, ac- centuera encore davantage les basses fréquences, du fait des réfl exions des murs.

1. Avertissements : L’ensemble des avertissements et des instructions

sur le produit doivent être intégrés dans le guide d’utilisation.

2. Avant d’utiliser le produit, lire toutes les instructions et les conserver

à portée de main pour un usage ultérieur.

3. ATTENTION : pour éviter les risques d’incendie et de chocs éléctriques,

ne pas exposer ce produit à la pluie ou à l’humidité. Ne jamais utiliser le produit juste après l’avoir laissé dans un endroit froid ou humide car la condensation peut provoquer de graves dommages.

4. Installer le produit dans un endroit bien aéré.

5. Ne pas poser le produit à côté de sources de chaleur telles qu’un ra-

diateur, une résistance chauffante ou tout autres appareils qui émet- tent une source de chaleur. Evitez l’exposition directe du produit aux rayons du soleil.

6. Le branchement électrique doit correspondre à l’étiquetage du pro-

duit. Canada: Ne jamais modifi er la sûreté des prises polarisées ou avec mise à la terre. Les fi ches polarisées sont équipées de deux broches, l’une plus grosse que l’autre. Les fi ches avec mise à la terre sont com- posées de deux broches, plus une troisième pour la prise terre. La broche épaisse ou la prise terre remplit une fonction de sécurité. France: Ne jamais modifi er la sûreté des prises polarisées ou avec mise à la terre. Si la fi che fournie n’est pas adaptée aux prises secteur de l’utilisateur, consulter un électricien agréé pour modifi er cette prise.

7. En cas de non utilisation pendant une longue période et pour se pro-

téger de la foudre, il est conseillé de débrancher les prises secteur.

8. Référez-vous toujours au guide d’utilisation pour connecter le pro-

duit à d’autres appareils. Utilisez seulement les accessoires indiqués par la fabricant ou vendus avec l’appareil.

9. Le produit doit être nettoyé exclusivement avec une chiffon sec. At-

tention à ne pas projeter des objets ou à renverser du liquide dans les ouvertures.

10. La réparation du produit doit être confi ée à un personnel agréé dans

les cas suivants : - câble ou fi che électrique endommagé - objet tombé ou liquide renversé à l’intérieur du produit - exposition à la pluie - mauvais fonctionnement du produit - chutes et/ou endommagements de l’ébénisterie

11. En raison de ses puissantes performances, le produit peut provoquer

des troubles de l’ouïe s’il est utilisé à fort volume pendant longtemps. Il est recommandé de pas laisser le son réglé au maximum et de ne pas s’exposer à des intensités désa gréables. Attention: Le volume sonore des graves est diffi cile à évaluer. Eviter les intensités nuisibles. Contacter un médecin en cas de troubles de l’ouïe et/ou de bourdonnements d’oreilles.

12. Attention : L’énergie présente dans les câbles doit circuler convena-

blement. Rien ne doit donc être entreposé sur les câbles. Faites par- ticulièrement attention aux cordons de branchements et vérifi ez leur état en les sortant de l’emballage. Pour débrancher le cordon du mur, tirez sur la tête et jamais au milieu du câble. L’éclair présenté dans le triangle d’avertissement signale la présence de “tensions danger-euses” non isolées, d’intensité suffi sante pour provoquer des dé- charges électriques. Le point d’exclamation présenté dans le triangle d’avertissement signale l’importance à attacher aux instructions de service, d’entretien ou de révision four- nies dans la documentation technique. Français Couverture de la garantie Service. Veuillez contacter votre fournisseur/installateur pour toute question relative à la garantie. Si vous souhaitez faire appel à la garantie, veuillez joindre à votre demande l’original de votre récépissé et vous assurer que le numéro de série fi gurant sur le produit soit bien lisible. Important: N’envoyez jamais votre produit en réparation sans l’accord préalable de votre fournisseur. Si le produit est TOUJOURS SOUS GARANTIE, Jamo paiera les frais d’envoi aller/retour entre le fournisseur et le centre de service agréé de Jamo. Tout autre frais d’envoi sera à la charge du consommateur. Le produit doit toujours être correctement emballé. Si le produit N’EST PAS SOUS GARANTIE, tous les frais d’envoi et de réparation seront à la charge du consommateur, sans aucune limite de somme. Certifi cat de garantie. Jamo assure une garantie de soixante (60) mois à compter de la date d’achat pour les défauts matériels et de fabrication des enceintes passives et de vingt-quatre (24) mois sur les appareils électroniques. Jamo assure aux Etats Unis exclusivement une garantie d’une durée limitée sur les enceintes murales et de plafond (durée de garantie différente suivant le type d’enceinte). Pour les défauts garantis, le produit doit être retourné au fournisseur/installateur ayant vendu le produit. Conditions de garantie Rien dans cette garantie ne saurait limiter vos droits en tant que consommateur. La garantie n’est valable que sur présentation du récépissé de vente original ou sur présentation de toute autre preuve d’achat et sous réserve que le numéro de série fi gurant sur le produit soit parfaitement lisible. Les réparations couvertes par la garantie doivent être effectuées par un fournisseur agréé de Jamo ou par un centre de service agréé. Les réparations effectuées par des personnes non agréées ne seront pas remboursées. La garantie ne s’étend pas aux produits qui ont été réparés ou altérés d’une quelconque manière par des personnes non agréées et ne couvre aucune détérioration du produit causée par le fait de personnes non agréées. Ce produit ne sera pas considéré comme défectueux sur le plan matériel ou de la fabrication si les défauts sont consécutifs à leur adaptation à des normes nationales, locales, techniques ou de sécurité en vigueur dans des pays autres que celui où le produit a été vendu. Jamo pourra, à son appréciation, réparer ou remplacer les pièces défectueuses durant la période couverte par la garantie. En cas d’impossibilité de réparation ou de remplacement de la pièce défectueuse, le produit sera échangé. Jamo ne saurait être en aucun cas responsable des manques à gagner, des pertes de chiffre d’affaires, de données, d’épargne ou de toute autre préjudice indirect découlant d’une violation des stipulations contractuelles, des dispositions légales ou d’un délit (négligences incluses). La garantie ne couvre pas les cas suivants : Révisions périodiques, maintenance, réparation ou remplacement de pièces liées à l’usure normale du produit. Coûts relatifs à la livraison au fournisseur, au démontage ou à la réinstallation du produit. Mauvaise utilisation du produit, y compris à des fi ns autres que l’utilisation prévue, ou mauvaise installation. Dégâts causés par la lumière, l’eau, le feu, les catastrophes naturelles, la guerre, une insurrection, une surtension, une ventilation insuffi sante, le transport ou d’autres causes indépendantes de la volonté de Jamo. Cette garantie s’applique à tout propriétaire légal du produit durant la période de garantie.
