S7-43C - Vocero JAMO - Manual de uso y guía de instrucciones gratis

Tipo de producto	Altavoz central
Marca	Jamo
Modelo	S7-43C
Serie	Studio7
Tipo de altavoz	2 vías, bass-reflex
Impedancia nominal	4 ohmios
Sensibilidad	89 dB
Potencia admisible (RMS)	150 W
Respuesta en frecuencia	60 Hz - 26 kHz
Dimensiones (An x Al x Pr)	500 x 150 x 200 mm
Peso	8 kg
Color	Negro
Material del gabinete	MDF
Tipo de rejilla	Magnética, desmontable
Bornes	Bipolar (un par)
Funciones principales	Reproducción de sonido de alta fidelidad para canal central
Mantenimiento	Desempolvado con cepillo de aspiradora, limpieza con paño suave
Seguridad	No usar productos abrasivos ni disolventes; evitar cortocircuitos
Piezas de repuesto	Soporte de pared opcional (no incluido)
Información general	Diseñada para amplificador de 4 ohmios; ubicación ideal debajo de la pantalla del TV

Preguntas frecuentes - S7-43C JAMO

¿Cuál es la mejor posición para el altavoz central S7-43C?

Coloque el altavoz central lo más cerca posible de la pantalla, idealmente directamente debajo, para que los diálogos parezcan provenir de la pantalla.

¿Cómo conectar el altavoz central a mi amplificador?

Utilice un cable de altavoz de al menos 1,3 mm² (16 AWG). Conecte el terminal positivo (+) rojo del altavoz al terminal positivo (+) del canal central del amplificador, y el terminal negativo (-) negro al terminal negativo (-). Evite cualquier contacto entre los cables pelados para prevenir cortocircuitos.

¿Puedo usar el altavoz central con un amplificador de 8 ohmios?

El altavoz tiene una impedancia nominal de 4 ohmios. Asegúrese de que su amplificador está diseñado para soportar una carga de 4 ohmios. El uso con un amplificador de 8 ohmios puede reducir la potencia y aumentar la distorsión.

¿Cómo limpiar el altavoz central?

Desempolve regularmente con un paño suave. Nunca use productos abrasivos, disolventes o detergentes agresivos. Puede limpiar la rejilla con el cepillo de una aspiradora.

¿Puedo fijar el altavoz central a la pared?

El altavoz S7-43C no está diseñado para fijación en pared. Solo los modelos surround S7-15B pueden montarse en la pared con soportes opcionales no incluidos.

¿Cuál es la potencia recomendada para el amplificador?

Para un rendimiento óptimo, use un amplificador capaz de entregar al menos 50 W RMS por canal a 4 ohmios. El altavoz puede soportar hasta 150 W RMS.

¿El altavoz central está blindado contra campos magnéticos?

El manual no menciona blindaje magnético. Evite colocar el altavoz cerca directamente de televisores de tubo catódico antiguos para evitar interferencias.

¿Puedo usar un cable de altavoz estándar?

Sí, se recomienda un cable de altavoz de diámetro mínimo 1,3 mm² (16 AWG). Se pueden usar cables de mayor diámetro para largas distancias.

¿Qué hacer si el altavoz no produce ningún sonido?

Verifique las conexiones de los cables a los terminales del altavoz y del amplificador. Asegúrese de que el amplificador esté encendido y que la fuente de audio emita una señal. Pruebe con otro altavoz para aislar el problema.

¿Cómo mejorar la calidad de sonido del altavoz central?

Coloque el altavoz a la altura del oído de los oyentes, evite obstáculos frente al altavoz. Ajuste la ecualización del amplificador para un sonido equilibrado. Use un subwoofer para complementar las frecuencias graves.

MANUAL DE USUARIO S7-43C JAMO

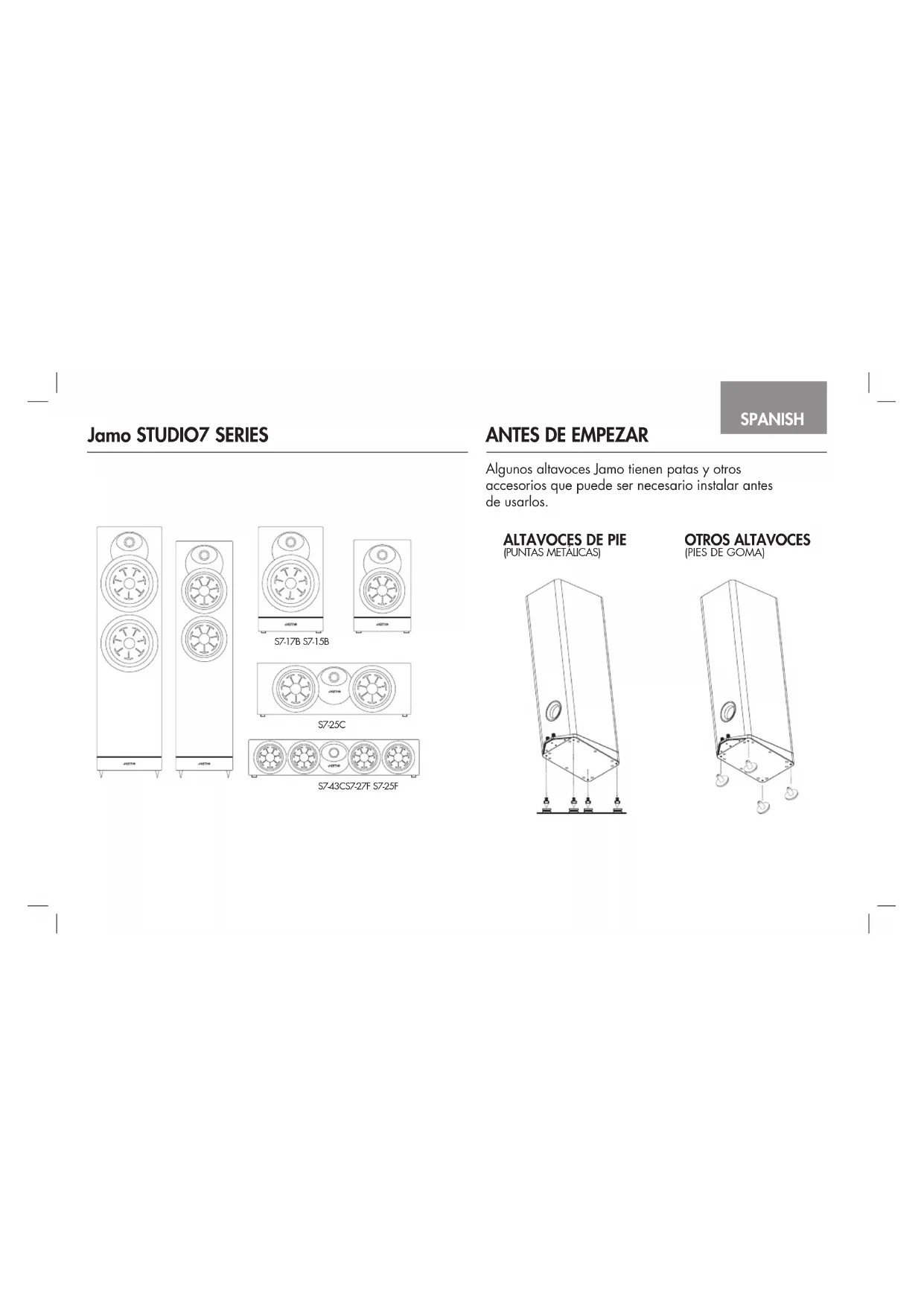

Algunos altavoces Jamo tienen patas y otros accesorios que puede ser necesario instalar antes de usarlos.

ALTAVOCES DE PIE (PUNTAS METÁLICAS)

UBICACIÓN EN LA SALA CONEXIONES

Altavoces de canal principal izquierdo y derecho - Para obtener la mejor fidelidad, Jamo sugiere separar los altavoces de 1,8 m a 4,6 m y ubicarlos a un mínimo de 60 cm de la pared de atrás y las paredes laterales. También se pueden orientar un poco hacia adentro para obtener una mejor imagen estereofónica. La posición del oyente debe estar entre 1 y 1,5 veces la distancia que separa los altavoces. En las figuras 1 y 3 hay detalles de conexión y ubicación.

Altavoces de canal central - Los altavoces de canal central han sido diseñados para ubicar el diálogo y los sonidos principales de manera que parezca que provienen de la pantalla de video. Por lo tanto, se deben ubicar lo más cerca posible de la pantalla, de preferencia directamente debajo de la pantalla. En las figuras 1, 2 y 3 hay detalles de conexión y ubicación.

Altavoces surround - Los altavoces surround deben estar adyacentes a la posición de escucha. Otra opción es instalarlos detrás de la posición de escucha. La colocación de los altavoces de sonido envolvente depende de las características de la habitación. Son están diseñados para recrear la sensación de espacio y ambiente. Consulte las figuras 1, 3 y 4 para la conexión y la colocación.

Conexión convencional - Con cable de altavoz calibre 1,3 mm ^2 (16AWG) o mayor, conecte la terminal ROJA "positiva" (+) del altavoz IZQUIERDO a la terminal ROJA "positiva" (+) del canal IZQUIERDO de su amplificador. Conecte la terminal NEGRA "negativa" (-) del altavoz IZQUIERDO a la terminal NEGRA "negativa" (-) del canal IZQUIERDO de su amplificador. Repita este procedimiento para conectar los otros altavoces a los canales correspondientes del amplificador. Consulte la figura 3. Asegúrese de que en ninguna de las conexiones haya cables sin aislamiento que toquen otras terminales, pues esto podría causar un cortocircuito y dañar el equipo.

Requisitos del amplificador - Los altavoces Jamo Studio7 son eficientes y están clasificados como una carga de 4 ohmios. Para obtener un rendimiento óptimo, asegúrese de que su amplificador está preparado para utilizarlo con una carga de 4 ohmios. Sus altavoces Jamo son capaces de una salida acústica muy alta con bajos niveles de distorsión, por lo que le rogamos que tenga cuidado cuando escuche a niveles altos durante periodos prolongados, ya que esto podría provocar daños auditivos.

FIGURA 1 COLOCACIÓN DE LOS ALTAVOCES EN LA ZONA DE ESCUCHA

FIGURA 3 CONEXIONES ESTÁNDAR


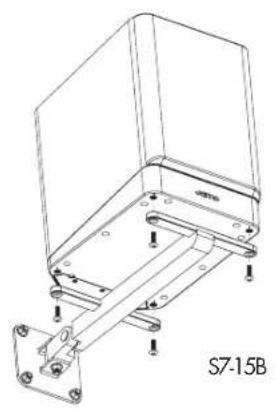

[Opcional / Soportes no incluidos en la caja]

¡PRECAUCIÓN!

¡No utilice el orificio en forma de ojo de cerradura para realizar el montaje en la pared o en el techol

(OPCIONAL / SOPORTES NO INCLUIDOS EN LA CAJA)

Lo único que puede ser necesario hacerles a los altavoces es quitarles el polvo de vez en cuando. No les aplique nunca ni detergentes fuertes ni limpiadores abrasivos o a base de disolvente.

El accesorio de cepillo de su aspiradora sirve para quitarles el polvo a las rejillas de altavoz.

Jamo STUDIO7 SERIES
