S7-43C - Lautsprecher JAMO - Kostenlose Bedienungsanleitung

Produkttyp	Centerlautsprecher
Marke	Jamo
Modell	S7-43C
Serie	Studio7
Lautsprechertyp	2-Wege, Bassreflex
Nennimpedanz	4 Ohm
Empfindlichkeit	89 dB
Nennbelastbarkeit (RMS)	150 W
Frequenzgang	60 Hz - 26 kHz
Abmessungen (B x H x T)	500 x 150 x 200 mm
Gewicht	8 kg
Farbe	Schwarz
Gehäusematerial	MDF
Gittertyp	Magnetisch, abnehmbar
Anschlüsse	Bipolär (ein Paar)
Hauptfunktionen	Hochwertige Klangwiedergabe für den Mittelkanal
Pflege	Entstauben mit Staubsaugerbürste, Reinigung mit weichem Tuch
Sicherheit	Keine Scheuermittel oder Lösungsmittel verwenden; Kurzschlüsse vermeiden
Ersatzteile	Wandhalterung optional (nicht im Lieferumfang)
Allgemeine Informationen	Für 4-Ohm-Verstärker ausgelegt; ideale Platzierung unter dem TV-Bildschirm

Häufig gestellte Fragen - S7-43C JAMO

Was ist die beste Position für den Centerlautsprecher S7-43C?

Platzieren Sie den Centerlautsprecher so nah wie möglich am Bildschirm, idealerweise direkt darunter, damit die Dialoge vom Bildschirm zu kommen scheinen.

Wie schließe ich den Centerlautsprecher an meinen Verstärker an?

Verwenden Sie ein Lautsprecherkabel mit mindestens 1,3 mm² (16 AWG). Verbinden Sie den roten Pluspol (+) des Lautsprechers mit dem Pluspol (+) des Center-Kanals des Verstärkers und den schwarzen Minuspol (-) mit dem Minuspol (-). Vermeiden Sie jeglichen Kontakt zwischen den abisolierten Drähten, um Kurzschlüsse zu verhindern.

Kann ich den Centerlautsprecher mit einem 8-Ohm-Verstärker verwenden?

Der Lautsprecher hat eine Nennimpedanz von 4 Ohm. Stellen Sie sicher, dass Ihr Verstärker für eine 4-Ohm-Last ausgelegt ist. Die Verwendung mit einem 8-Ohm-Verstärker kann die Leistung verringern und die Verzerrung erhöhen.

Wie reinige ich den Centerlautsprecher?

Stauben Sie regelmäßig mit einem weichen Tuch ab. Verwenden Sie niemals Scheuermittel, Lösungsmittel oder aggressive Reinigungsmittel. Sie können das Gitter mit der Bürste eines Staubsaugers reinigen.

Kann ich den Centerlautsprecher an der Wand befestigen?

Der Lautsprecher S7-43C ist nicht für die Wandmontage ausgelegt. Nur die Surround-Modelle S7-15B können mit optionalen, nicht im Lieferumfang enthaltenen Halterungen an der Wand montiert werden.

Welche Leistung wird für den Verstärker empfohlen?

Für optimale Leistung verwenden Sie einen Verstärker, der mindestens 50 W RMS pro Kanal an 4 Ohm liefern kann. Der Lautsprecher kann bis zu 150 W RMS verarbeiten.

Ist der Centerlautsprecher magnetisch abgeschirmt?

Die Anleitung erwähnt keine magnetische Abschirmung. Vermeiden Sie es, den Lautsprecher in direkter Nähe von älteren Röhrenfernsehern zu platzieren, um Störungen zu vermeiden.

Kann ich ein Standard-Lautsprecherkabel verwenden?

Ja, ein Lautsprecherkabel mit einem Mindestquerschnitt von 1,3 mm² (16 AWG) wird empfohlen. Für längere Strecken können Kabel mit größerem Querschnitt verwendet werden.

Was tun, wenn der Lautsprecher keinen Ton erzeugt?

Überprüfen Sie die Kabelverbindungen an den Lautsprecher- und Verstärkeranschlüssen. Stellen Sie sicher, dass der Verstärker eingeschaltet ist und die Audioquelle ein Signal ausgibt. Testen Sie mit einem anderen Lautsprecher, um das Problem einzugrenzen.

Wie kann ich die Klangqualität des Centerlautsprechers verbessern?

Platzieren Sie den Lautsprecher auf Ohrhöhe der Zuhörer, vermeiden Sie Hindernisse vor dem Lautsprecher. Passen Sie die Entzerrung des Verstärkers für eine ausgewogene Wiedergabe an. Verwenden Sie einen Subwoofer, um die tiefen Frequenzen zu ergänzen.

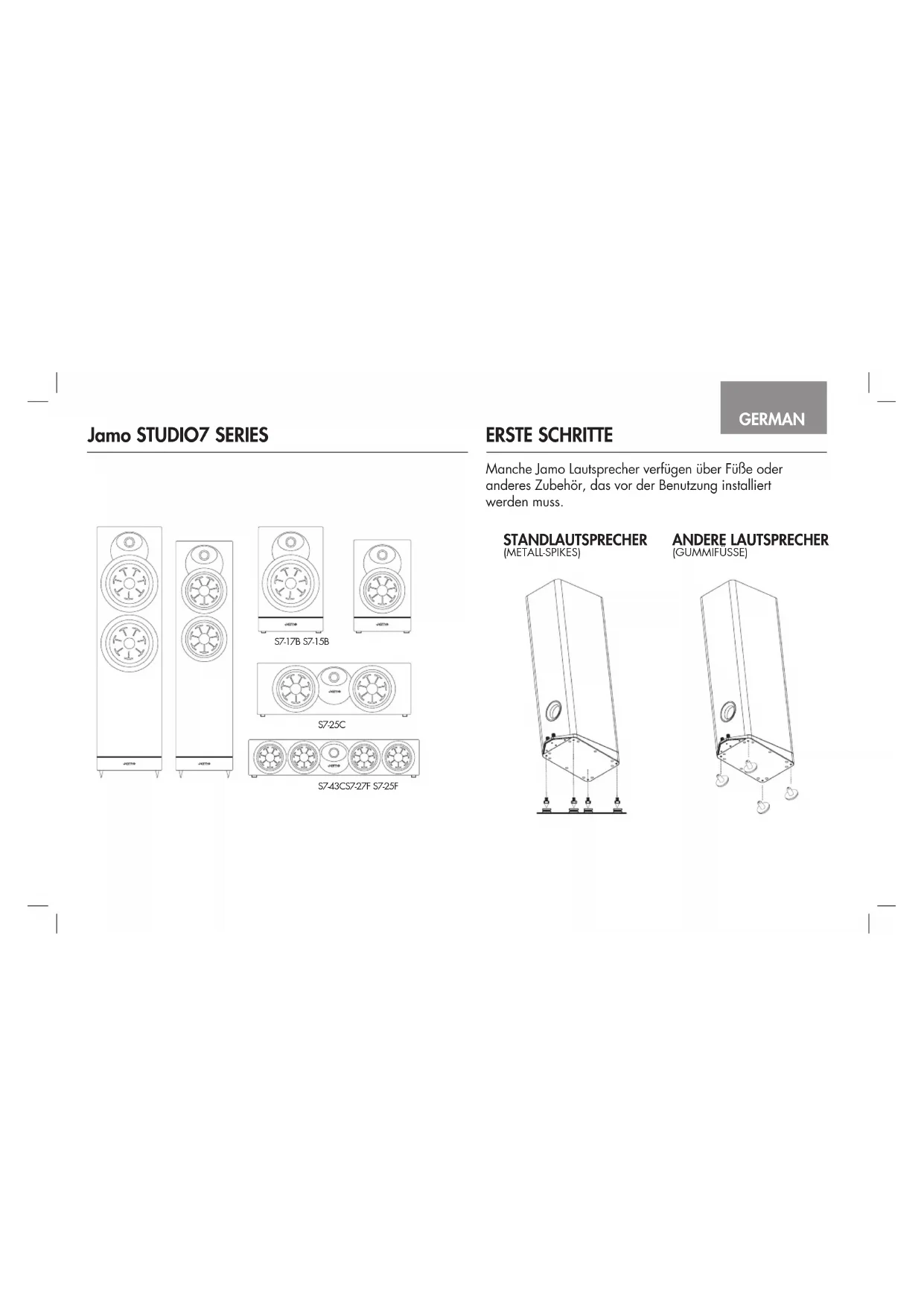

BEDIENUNGSANLEITUNG S7-43C JAMO

Manche Jamo Lautsprecher verfügen über Füße oder anderes Zubehör, das vor der Benutzung installiert werden muss.

STANDLAUTSPRECHER (METALL-SPIKES)
ANDERE LAUTSPRECHER (GUMMIFÜSSE)

AUFSTELLUNG IM RAUM ANSCHLÜSSE

Linker und rechter Hauptlautsprecher - Zur optimalen Leistung empfiehlt Jamo, dass Sie die Lautsprecher 1,80 m bis 4,60 m voneinander entfernt und mindestens 60 cm von den Rück- und Seitenwänden aufstellen. Um ein besseres Stereoklangbild zu erhalten, sollten Sie sie eventuell etwas nach innen ausrichten. Der Abstand der Hörposition zu den Lautsprechern sollte etwa 1 bis 1,5 mal so groß wie der Abstand der Lautsprecher zueinander sein. Abbildungen 1 und 3 zeigen Ihnen die korrekten Anschlüsse und Platzierungen.

Center-Lautsprecher - Die Center-Lautsprecher dienen dazu, die Dialoge und den Hauptton so wiederzugeben, dass sie aus dem Videobildschirm zu kommen scheinen. Diese Lautsprecher sollten daher so nah wie möglich am Bildschirm platziert werden, am besten direkt unterhalb des Bildschirms. Die Abbildungen 1, 2 und 3 zeigen Ihnen die korrekten Anschlüsse und Platzierungen.

Surround-Lautsprecher - Die Surround-Lautsprecher müssen sich neben der Hörposition befinden. Eine andere Möglichkeit ist, die Lautsprecher hinter der Hörposition zu platzieren. Die Positionierung der Surround-Lautsprecher hängt von den Eigenschaften Ihres Raumes ab. Sie sollen ein Gefühl von Raum und Atmosphäre erzeugen. Beziehen Sie sich für den Anschluss und die Positionierung auf die Abbildungen 1, 3 und 4.

Konventioneller Anschluss - Verwenden Sie 16AWG (1,3 mm²) Lautsprecherkabel (oder dicker) und verbinden Sie den ROTEN, positiven (+) Anschluss des LINKEN Lautsprechers mit dem ROTEN, positiven (+) Anschluss des LINKEN Kanals Ihres Verstärkers. Verbinden Sie den SCHWARZEN, negativen (-) Anschluss des LINKEN Lautsprechers mit dem SCHWARZEN, negativen (-) Anschluss des LINKEN Kanals Ihres Verstärkers. Wiederholen Sie dieses Verfahren für den Anschluss aller verbleibenden Lautsprecher an die entsprechenden Verstärkerkanäle. Siehe Abbildung 3. Vergewissern Sie sich, dass kein blanker Draht von einem der Anschlüsse andere Klemmen berührt, da dies einen Kurzschluss hervorrufen und Ihre Geräte beschädigen könnte.

Verstärkeranforderungen - Jamo Studio7-Lautsprecher sind wirkungsgradstark und als 4-Ohm-Last spezifiziert. Um eine optimale Leistung zu erzielen, stellen Sie bitte sicher, dass Ihr Verstärker für den Betrieb an 4 Ohm ausgelegt ist. Ihre Jamo -Lautsprecher sind in der Lage, eine sehr hohe akustische Leistung bei geringen Verzerrungswerten zu erbringen. Seien Sie daher bitte vorsichtig, wenn Sie über einen längeren Zeitraum mit hohen Pegeln hören, da dies zu Gehörschäden führen kann.

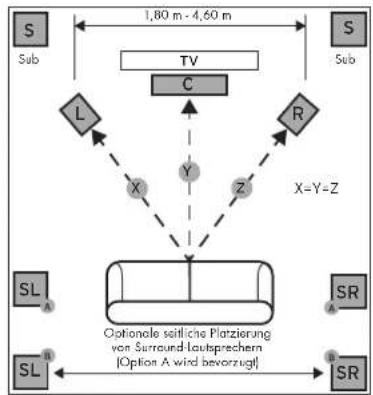

ABBILDUNG 1
LAUTSPRECHERPLATZIERUNG IM HÖRBEREICH

ABBILDUNG 3

STANDARDANSCHLUSSE

ABBILDUNG 2
CENTER-KANAL

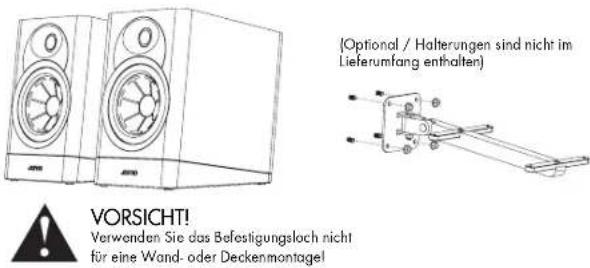

ABBILDUNG 4
WANDBEFESTIGUNG VON SURROUND-LAUTSPRECHERN FUR S7-15B

[Optional / Halterungen sind nicht im Lieferumfang enthalten] VORSICHT! Verwenden Sie das Befestigungslach nicht für eine Wand- oder Deckenmontagel!

(OPTIONAL / HALTERUNGEN SIND NICHT IM LIEFERUMFANG ENTHALTEN)

PFLEGE UND REINIGUNGWANDBEFESTIGUNG FÜR S

Die einzig nötige Pflege Ihrer Lautsprecher besteht darin, sie gelegentlich abzustauben. Verwenden Sie nie Scheuermittel, Lösungsmittel enthaltende oder aggressive Reinigungsmittel. Sie können die Lautsprechergrills mit dem Bürstenaufsatz eines Staubsaugers reinigen.

Jamo STUDIO7 SERIES
