S7-43C - Alto-falante JAMO - Manual de utilização gratuito

Tipo de produto	Alto-falante central
Marca	Jamo
Modelo	S7-43C
Série	Studio7
Tipo de alto-falante	2 vias, bass-reflex
Impedância nominal	4 ohms
Sensibilidade	89 dB
Potência admissível (RMS)	150 W
Resposta em frequência	60 Hz - 26 kHz
Dimensões (L x A x P)	500 x 150 x 200 mm
Peso	8 kg
Cor	Preto
Material do gabinete	MDF
Tipo de grade	Magnética, removível
Terminais	Bipolar (um par)
Funções principais	Reprodução sonora de alta fidelidade para canal central
Manutenção	Remoção de pó com escova de aspirador, limpeza com pano macio
Segurança	Não usar produtos abrasivos ou solventes; evitar curtos-circuitos
Peças sobressalentes	Suporte de parede opcional (não incluído)
Informações gerais	Projetada para amplificador de 4 ohms; posicionamento ideal sob a tela da TV

Perguntas frequentes - S7-43C JAMO

Qual é a melhor posição para o alto-falante central S7-43C?

Coloque o alto-falante central o mais próximo possível da tela, idealmente diretamente abaixo, para que os diálogos pareçam vir da tela.

Como conectar o alto-falante central ao meu amplificador?

Use um cabo de alto-falante de pelo menos 1,3 mm² (16 AWG). Conecte o terminal positivo (+) vermelho do alto-falante ao terminal positivo (+) do canal central do amplificador, e o terminal negativo (-) preto ao terminal negativo (-). Evite qualquer contato entre os fios descascados para prevenir curtos-circuitos.

Posso usar o alto-falante central com um amplificador de 8 ohms?

O alto-falante tem uma impedância nominal de 4 ohms. Certifique-se de que seu amplificador foi projetado para suportar uma carga de 4 ohms. O uso com um amplificador de 8 ohms pode reduzir a potência e aumentar a distorção.

Como limpar o alto-falante central?

Remova o pó regularmente com um pano macio. Nunca use produtos abrasivos, solventes ou detergentes agressivos. Você pode limpar a grade com a escova de um aspirador.

Posso fixar o alto-falante central na parede?

O alto-falante S7-43C não foi projetado para fixação na parede. Apenas os modelos surround S7-15B podem ser montados na parede com suportes opcionais não incluídos.

Qual é a potência recomendada para o amplificador?

Para desempenho ideal, use um amplificador capaz de fornecer pelo menos 50 W RMS por canal em 4 ohms. O alto-falante pode suportar até 150 W RMS.

O alto-falante central é blindado contra campos magnéticos?

O manual não menciona blindagem magnética. Evite colocar o alto-falante próximo a televisores de tubo de raios catódicos antigos para evitar interferências.

Posso usar um cabo de alto-falante padrão?

Sim, um cabo de alto-falante de diâmetro mínimo de 1,3 mm² (16 AWG) é recomendado. Cabos de diâmetro maior podem ser usados para longas distâncias.

O que fazer se o alto-falante não emitir som?

Verifique as conexões dos cabos nos terminais do alto-falante e do amplificador. Certifique-se de que o amplificador está ligado e que a fonte de áudio está emitindo sinal. Teste com outro alto-falante para isolar o problema.

Como melhorar a qualidade sonora do alto-falante central?

Coloque o alto-falante na altura dos ouvidos dos ouvintes, evite obstáculos na frente do alto-falante. Ajuste a equalização do amplificador para um som equilibrado. Use um subwoofer para complementar as frequências graves.

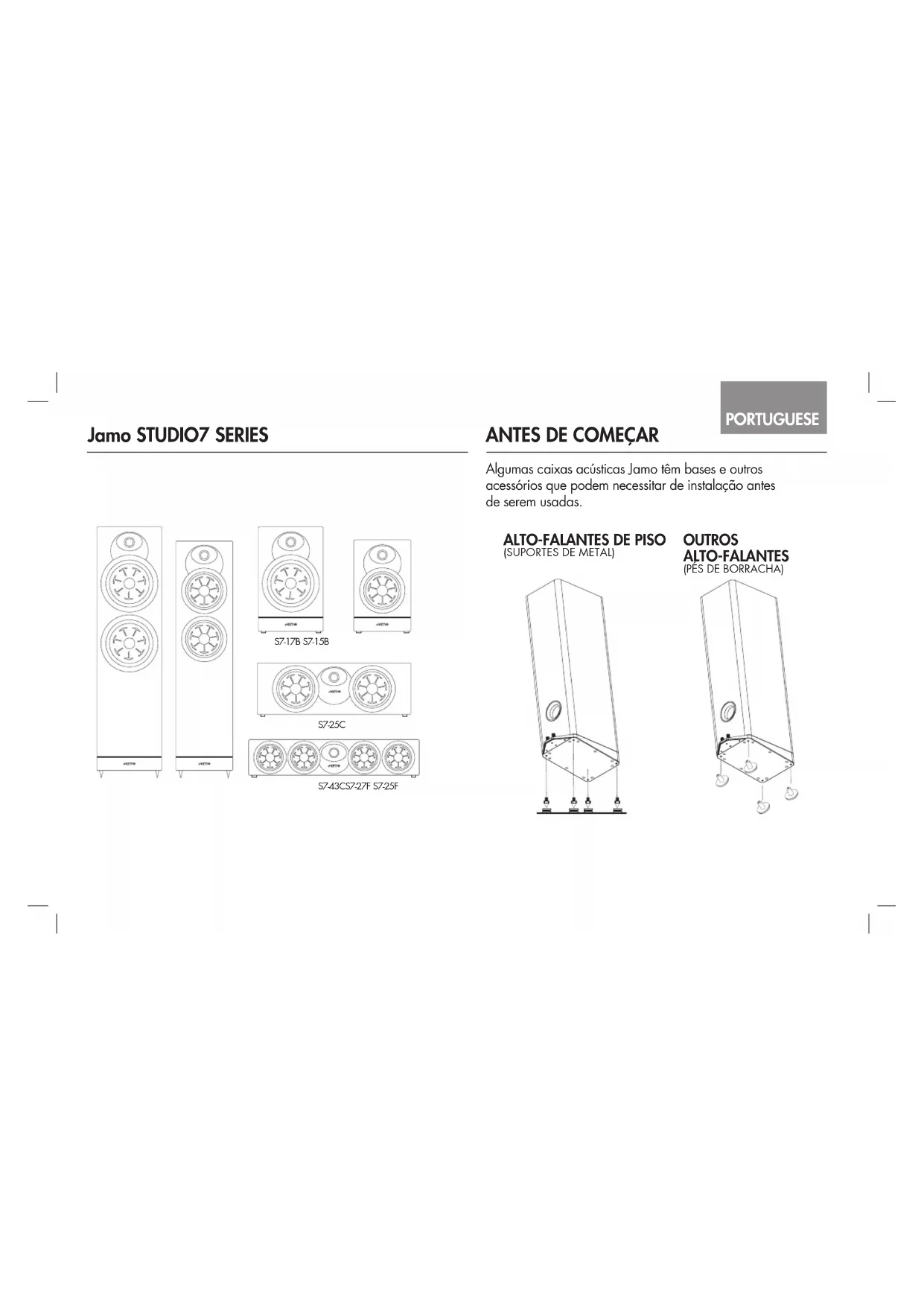

MANUAL DE UTILIZADOR S7-43C JAMO

Algumas caixas acústicas Jamo têm bases e outros acessórios que podem necessitar de instalação antes de serem usadas.

ALTO-FALANTES DE PISO (SUPORTES DE METAL)

POSICIONAMENTO NO AMBIENTE CONEXÃO

Alto-falantes principais esquerdo e direito - Para o máximo desempenho, a Jamo sugere o posicionamento dos alto-falantes 1,8 a 4,6 metros de distância e pelo menos 60 cm das paredes laterais e traseiras. Podem também ser posicionados num ângulo, com os planos da frente ligeiramente virados uns para os outros para uma melhor fidelidade em reprodução estereofónica. A posição de escuta deve ser cerca de um a uma vez e meia a distância entre os alto-falantes. Ver figuras 1 e 3 illustram aspectos de ligação e posicionamento das unidades.

Alto-falantes centrais - Os alto-falantes centrais são concebidos para reproduzir o diálogo e os sons primários de modo a que apareçam a partir do ecrã. Devem, portanto, ser posicionados o mais próximo possível do ecrã, e de preferência directamente abaixo do ecrã. Ver figuras 1, 2 e 3, que ilustram o posicionamento dos alto-falantes e das ligações.

Alto-falantes Surround - Os alto-falantes Surround devem ser adjacentes à posição de audição. Outra opção é instalá-los atrás da posição de escuta. O posicionamento dos alto-falantes circundantes depende das características da sua sala. São concebidos para recriar a sensação de espaço e ambiente. Ver figuras 1, 3 e 4 para ligação e posicionamento.

Ligação convencional - Usando cabos com um diâmetro de pelo menos 1,3 mm ^2 (16 AWG), ligue o terminal VERMELHO "positivo" (+) do alto-falantes esquerdo ao terminal VERMELHO "positivo" (+) do canal esquerdo do seu amplificador. Ligue o terminal PRETO "negativo" (-) do alto-falantes ESQUERDO ao terminal PRETO "negativo" (-) do canal ESQUERDO do seu amplificador. Repetir este procedimento para ligar todos os oradores restantes. Consultar a figura 3. Certifique-se de que nenhum dos fios nus utilizados para as ligações toca em qualquer outro terminal, uma vez que isto pode causar um curto-circuito e danificar o seu equipamento.

Requisitos para o amplificador - Os alto-falantes Jamo Studio 7 são eficientes e classificados como uma carga de 4 ohms. Para um óptimo desempenho, certifique-se de que o seu amplificador está classificado para utilização em 4 ohms. Os seus alto-falantes Jamo são capazes de uma saída acústica muito elevada a baixos níveis de distorção, por isso, por favor, tenha cuidado ao ouvir a níveis elevados durante longos períodos, pois isto poderia levar a danos auditivos.

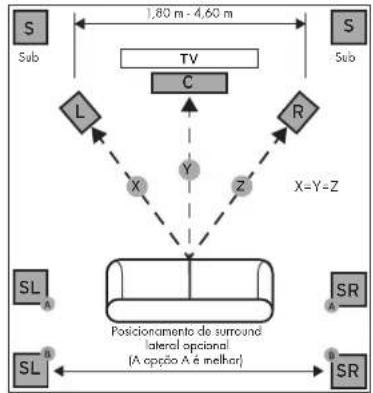

FIGURA 1 POSICIONAMENTO DOS ALTO-FALANTES NA ÁREA DE AUDIÇÃO
    note right of TV: 1,80 m - 4,60 m
    note right of Positionamento: Posicionamento de surround lateral optional\n(A opção A é melhor)

FIGURA 3 LIGAÇÕES STANDARD

FIGURA 2 ALTIFALANTE CENTRAL

[Opcional / As fixações não estão incluídas na caixa] CUIDADO! Não utilizar o buraco da fechadura para instalação em paredes ou tectos!

MONTAGEM NA PAREDE PARA S7-15B

(OPCIONAL / AS FIXAÇÕES NÃO ESTÃO INCLUÍDAS NA CAIXA)

O cuidado das caixas acústicas só requer a remoção periódica do pó acumulado nas superfícies. Nunca use qualquer tipo de produto de limpeza abrasivo ou à base de solventes, nem qualquer detergente forte. As grades podem ser limpas com a escova de um aspirador de pó.
