S7-25C - Alto-falante JAMO - Manual de utilização gratuito

Tipo de produto	Caixa central
Marca	Jamo
Modelo	S7-25C
Série	Studio7
Impedância nominal	4 ohms
Tipo de fiação	Convencional (terminais + e -)
Diâmetro de cabo recomendado	≥1,3 mm² (16 AWG)
Distância recomendada entre caixas principais	1,80 m a 4,60 m
Distância à parede recomendada	≥60 cm
Posicionamento recomendado	Abaixo da tela, o mais próximo possível
Limpeza	Remoção de poeira ocasional; não usar produtos abrasivos ou solventes
Segurança	Evitar exposição prolongada a alto volume para prevenir danos auditivos; evitar curtos-circuitos durante a ligação
Utilização	Sistema home theater

Perguntas frequentes - S7-25C JAMO

Como conectar a caixa central S7-25C?

Use cabo de caixa com diâmetro mínimo de 1,3 mm² (16 AWG). Conecte o terminal vermelho (+) da caixa ao terminal vermelho (+) do canal central do amplificador, e o terminal preto (-) ao terminal preto (-). Consulte o diagrama 3 do manual.

Qual a distância entre as caixas principais esquerda e direita?

A Jamo recomenda uma distância de 1,80 m a 4,60 m entre as caixas principais para melhor reprodução estéreo.

A que distância das paredes colocar as caixas?

Coloque as caixas a pelo menos 60 cm das paredes para evitar reflexos sonoros indesejáveis.

Como limpar a caixa S7-25C?

Remova o pó ocasionalmente da caixa. Nunca use produtos abrasivos ou à base de solvente, nem detergente agressivo. As grades podem ser limpas com uma escova de aspirador.

Posso usar um amplificador de 8 ohms com esta caixa?

A caixa tem impedância nominal de 4 ohms. Certifique-se de que seu amplificador foi projetado para funcionar com carga de 4 ohms, caso contrário você corre o risco de danificar o amplificador.

Como evitar curtos-circuitos durante a ligação?

Certifique-se de que nenhum fio desencapado toque outro terminal. Use cabos de qualidade e verifique as conexões antes de ligar o amplificador.

Onde colocar a caixa central?

A caixa central deve ser colocada o mais próximo possível da tela, idealmente diretamente abaixo, para que os diálogos pareçam vir da tela.

Que tipo de cabo usar para a ligação?

Use um cabo de caixa com diâmetro mínimo de 1,3 mm² (16 AWG) para garantir boa transmissão e evitar perdas.

Posso fixar a caixa S7-25C na parede?

O manual não menciona fixação na parede para o modelo S7-25C. Os suportes de parede não estão incluídos. Para as caixas surround S7-15B, existe uma opção de parede, mas não é recomendada para este modelo.

O que fazer em caso de distorção do som?

Reduza o volume. Se a distorção persistir, verifique se seu amplificador é compatível com carga de 4 ohms e se os cabos estão corretamente conectados sem curto-circuito.

MANUAL DE UTILIZADOR S7-25C JAMO

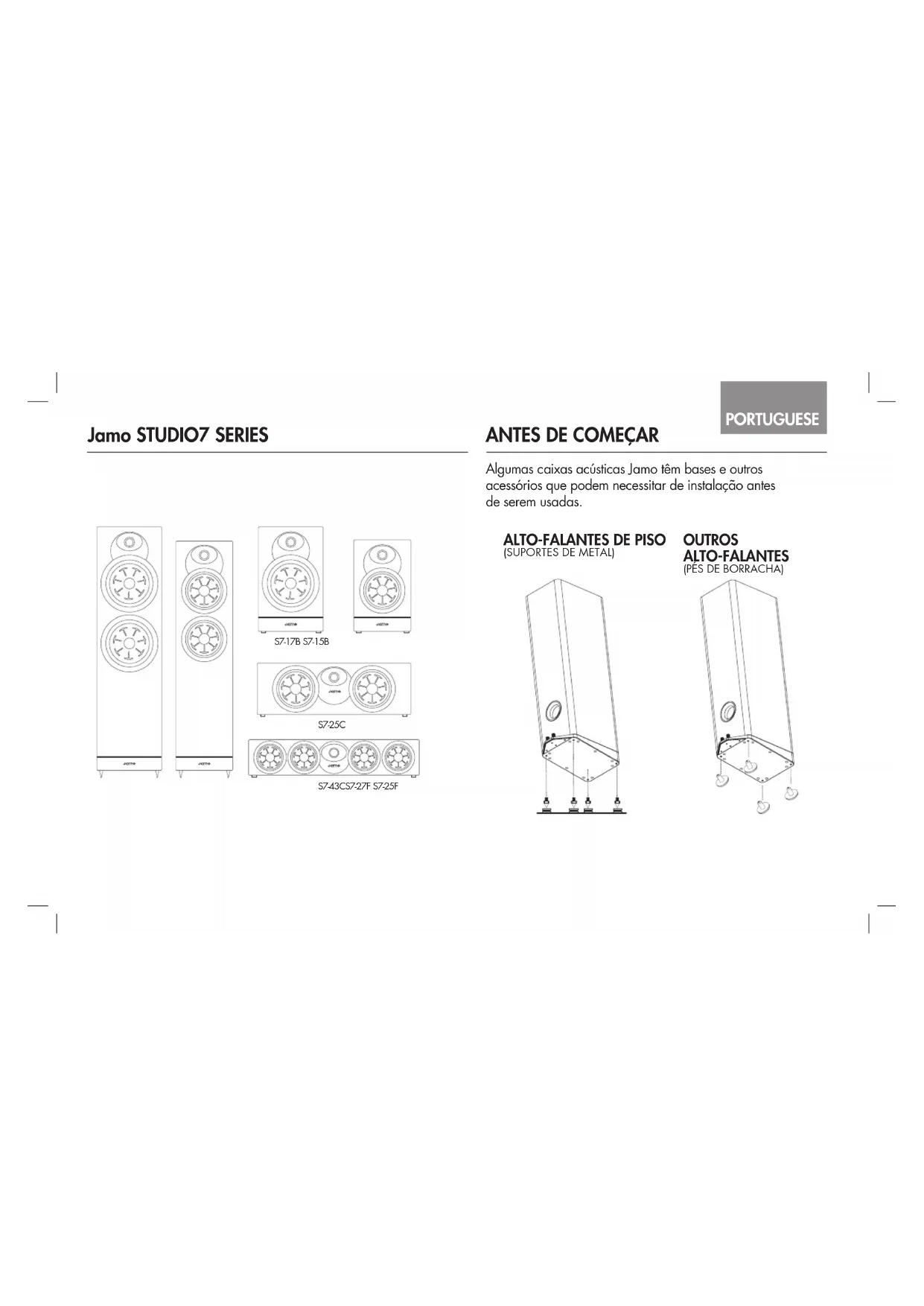

Algumas caixas acústicas Jamo têm bases e outros acessórios que podem necessitar de instalação antes de serem usadas.

ALTO-FALANTES DE PISO (SUPORTES DE METAL)

POSICIONAMENTO NO AMBIENTE CONEXÃO

Alto-falantes principais esquerdo e direito - Para o máximo desempenho, a Jamo sugere o posicionamento dos alto-falantes 1,8 a 4,6 metros de distância e pelo menos 60 cm das paredes laterais e traseiras. Podem também ser posicionados num ângulo, com os planos da frente ligeiramente virados uns para os outros para uma melhor fidelidade em reprodução estereofónica. A posição de escuta deve ser cerca de um a uma vez e meia a distância entre os alto-falantes. Ver figuras 1 e 3 illustram aspectos de ligação e posicionamento das unidades.

Alto-falantes centrais - Os alto-falantes centrais são concebidos para reproduzir o diálogo e os sons primários de modo a que apareçam a partir do ecrã. Devem, portanto, ser posicionados o mais próximo possível do ecrã, e de preferência directamente abaixo do ecrã. Ver figuras 1, 2 e 3, que ilustram o posicionamento dos alto-falantes e das ligações.

Alto-falantes Surround - Os alto-falantes Surround devem ser adjacentes à posição de audição. Outra opção é instalá-los atrás da posição de escuta. O posicionamento dos alto-falantes circundantes depende das características da sua sala. São concebidos para recriar a sensação de espaço e ambiente. Ver figuras 1, 3 e 4 para ligação e posicionamento.

Ligação convencional - Usando cabos com um diâmetro de pelo menos 1,3 mm ^2 (16 AWG), ligue o terminal VERMELHO "positivo" (+) do alto-falantes esquerdo ao terminal VERMELHO "positivo" (+) do canal esquerdo do seu amplificador. Ligue o terminal PRETO "negativo" (-) do alto-falantes ESQUERDO ao terminal PRETO "negativo" (-) do canal ESQUERDO do seu amplificador. Repetir este procedimento para ligar todos os oradores restantes. Consultar a figura 3. Certifique-se de que nenhum dos fios nus utilizados para as ligações toca em qualquer outro terminal, uma vez que isto pode causar um curto-circuito e danificar o seu equipamento.

Requisitos para o amplificador - Os alto-falantes Jamo Studio 7 são eficientes e classificados como uma carga de 4 ohms. Para um óptimo desempenho, certifique-se de que o seu amplificador está classificado para utilização em 4 ohms. Os seus alto-falantes Jamo são capazes de uma saída acústica muito elevada a baixos níveis de distorção, por isso, por favor, tenha cuidado ao ouvir a níveis elevados durante longos períodos, pois isto poderia levar a danos auditivos.

FIGURA 1 POSICIONAMENTO DOS ALTO-FALANTES NA ÁREA DE AUDIÇÃO
    note right of Y: X=Y=Z
    note right of Z: Positionamento de surround lateral optional (A opção A é melhor)
    note right of X: 1,80 m - 4,60 m
    note right of Y: Posicionamento de surround lateral optional
    note right of Z: (A opção A é melhor)

FIGURA 3 LIGAÇÕES STANDARD

FIGURA 2 ALTIFALANTE CENTRAL

[Opcional / As fixações não estão incluidas na caixa] CUIDADO! Não utilizar o buraco da fechadura para instalação em paredes ou tectos!

MONTAGEM NA PAREDE PARA S7-15B

(OPCIONAL / AS FIXAÇÕES NÃO ESTÃO INCLUÍDAS NA CAIXA)

O cuidado das caixas acústicas só requer a remoção periódica do pó acumulado nas superfícies. Nunca use qualquer tipo de produto de limpeza abrasivo ou à base de solventes, nem qualquer detergente forte. As grades podem ser limpas com a escova de um aspirador de pó.
