S7-25C - Altoparlante JAMO - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Altoparlante centrale
Marca	Jamo
Modello	S7-25C
Serie	Studio7
Impedenza nominale	4 ohms
Tipo di cablaggio	Convenzionale (morsetti + e -)
Diametro cavo consigliato	≥1,3 mm² (16 AWG)
Distanza consigliata tra altoparlanti principali	da 1,80 m a 4,60 m
Distanza dal muro consigliata	≥60 cm
Posizionamento consigliato	Sotto lo schermo, il più vicino possibile
Pulizia	Spolveratura occasionale; non utilizzare prodotti abrasivi o solventi
Sicurezza	Evitare l'esposizione prolungata a volume elevato per prevenire danni all'udito; evitare cortocircuiti durante il collegamento
Utilizzo	Sistema home cinema

Domande frequenti - S7-25C JAMO

Come collegare la cassa centrale S7-25C?

Utilizzare un cavo per casse di diametro minimo 1,3 mm² (16 AWG). Collegare il morsetto rosso (+) della cassa al morsetto rosso (+) del canale centrale dell'amplificatore, e il morsetto nero (-) al morsetto nero (-). Fare riferimento allo schema 3 del manuale.

Quale distanza tra le casse principali sinistra e destra?

Jamo raccomanda una distanza di 1,80 m a 4,60 m tra le casse principali per una migliore riproduzione stereo.

A quale distanza dai muri posizionare le casse?

Posizionare le casse ad almeno 60 cm dai muri per evitare riflessioni sonore indesiderate.

Come pulire la cassa S7-25C?

Spolverare occasionalmente la cassa. Non utilizzare mai prodotti abrasivi o a base di solventi, né detergenti aggressivi. Le griglie possono essere pulite con una spazzola da aspirapolvere.

Posso utilizzare un amplificatore da 8 ohm con questa cassa?

La cassa ha un'impedenza nominale di 4 ohm. Assicurarsi che l'amplificatore sia progettato per funzionare con un carico di 4 ohm, altrimenti si rischia di danneggiare l'amplificatore.

Come evitare cortocircuiti durante il collegamento?

Assicurarsi che nessun filo scoperto tocchi un altro morsetto. Utilizzare cavi di qualità e verificare i collegamenti prima di accendere l'amplificatore.

Dove posizionare la cassa centrale?

La cassa centrale deve essere posizionata il più vicino possibile allo schermo, idealmente direttamente sotto, in modo che i dialoghi sembrino provenire dallo schermo.

Quale tipo di cavo utilizzare per il collegamento?

Utilizzare un cavo per casse di diametro minimo 1,3 mm² (16 AWG) per garantire una buona trasmissione ed evitare perdite.

Posso fissare la cassa S7-25C al muro?

Il manuale non menziona il fissaggio a muro per il modello S7-25C. I supporti a muro non sono inclusi. Per le casse surround S7-15B esiste un'opzione a muro, ma non è raccomandata per questo modello.

Cosa fare in caso di distorsione del suono?

Ridurre il volume. Se la distorsione persiste, verificare che l'amplificatore sia compatibile con un carico di 4 ohm e che i cavi siano collegati correttamente senza cortocircuiti.

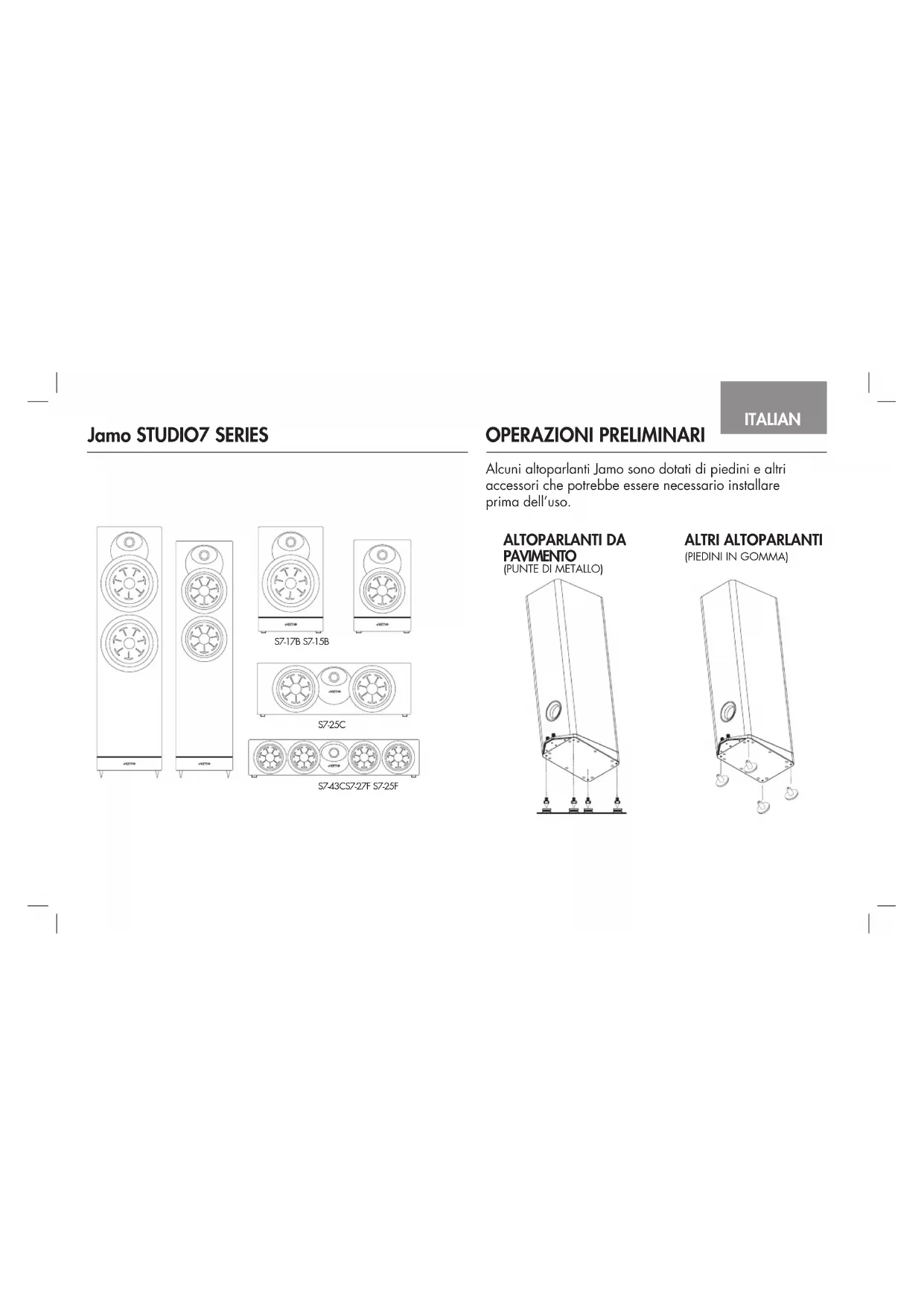

MANUALE UTENTE S7-25C JAMO

Alcuni altoparlanti Jamo sono dotati di piedini e altri accessori che potrebbe essere necessario installare prima dell'uso.

ALTOPARLANTI DA PAVIMENTO
(PUNTE DI METALLO)

COLLOCAZIONE NELLA SALA COLLEGAMENTO

Altoparlanti sinistro e destro principale - Per ottenere prestazioni ottimali, Jamo suggerisce di collocare gli altoparlanti a una distanza compresa tra 1,80 e 4,60 metri l'uno dall'altro e ad almeno 60 centimetri di distanza dalle pareti posteriore e laterali. Inoltre gli altoparlanti possono essere angolati leggermente verso l'interno per ottenere un'immagine stereo migliore. La distanza di ascolto deve essere pari a circa 1 - 1,5 volte la distanza di separazione tra gli altoparlanti. Vedere le figure 1 e 3 per le connessioni e la collocazione.

Altoparlanti centrali - Sono progettati per riprodurre il suono in modo che i dialoghi e gli altri suoni principali sembrino provenire dallo schermo. Pertanto, dovrebbero essere posizionati il più vicino possibile allo schermo stesso, se possibile direttamente sotto di esso. Vedere le figure 1, 2 e 3 per i collegamenti e il posizionamento.

Altoparlanti surround - Gli altoparlanti surround devono essere direttamente adiacente alla posizione di ascolto. Un'altra scelta potrebbe essere quella di posizionarli dietro la posizione di ascolto. La collocazione finale dei altoparlanti surround dipende dalle caratteristiche della stanza, poiché sono progettati per ricereare la sensazione di spazio. Vedere le figure 1, 3 e 4 per i collegamenti e il posizionamento.

Collegamento tipico - Usando cavi di potenza di sezione uguale o maggiore di 1,3 mm² (16 AWG), collegare il terminale "positivo" (+) ROSSO e il terminale "negativo" (-) NERO dell'altoparlante SINISTRO rispettivamente ai terminali "positivo" (+) ROSSO e "negativo" (-) NERO del canale SINISTRO dell'amplificatore. Procedere in questo modo per collegare tutti gli altri altoparlanti ai corrispondenti canali dell'amplificatore. Vedere la figura 3. Accertarsi che nessun conduttore nudo di una connessione tocchi qualunque altro terminale, altrimenti si potrebbe causare un cortocircuito e danni all'impianto.

Requisiti sull'amplificatore - Gli altoparlanti Jamo Studio7 sono efficienti e sono classificati per un carico di 4 ohm. Per ottenere prestazioni ottimali, accertarsi che il proprio amplificatore sia dimensionato per l'uso con un carico di 4 ohm. Gli altoparlanti Jamo sono in grado di produrre un'uscita acustica molto elevata a bassi livelli di distorsione, pertanto si consiglia di prestare attenzione quando si ascoltano livelli elevati per lunghi periodi, poiché ciò potrebbe causare danni all'udito.

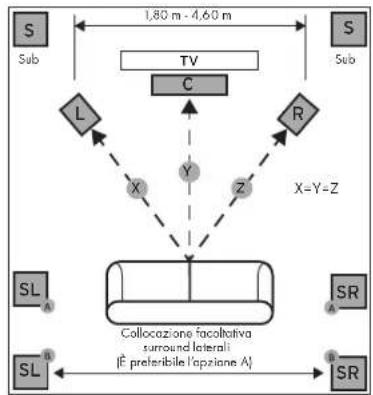

FIGURA 1 COLLOCAZIONE DEGLI ALTOPARLANTI NELL'AREA DI ASCOLTO


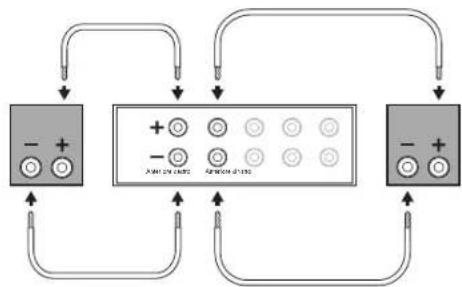

FIGURA 3 CONNESSIONI STANDARD

FIGURA 2 CANALE CENTRALE

(Le staffe opzionali non sono fornite) ATTENZIONE! Non utilizzare il viti per fissare l'altoparlanti al soffitto o alla parete!

INSTALLAZIONE A PARETE PER S7-15B

(LE STAFFE OPZIONALI NON SONO FORNITE)

Per pulire gli altoparlanti basta spolverarli di tanto in tanto. Non applicare mai abrasivi o detergenti forti o a base di solvente. Le griglie possono essere pulite con l'accessorio a spazzola di un aspirapolvere.

Jamo STUDIO7 SERIES
