S7-25C - 扬声器 JAMO - 免费用户手册

产品类型	中置音箱
品牌	Jamo
型号	S7-25C
系列	Studio7
额定阻抗	4欧姆
连接方式	传统（正负接线柱）
推荐线径	≥1.3 mm²（16 AWG）
推荐主音箱间距	1.80米到4.60米
推荐离墙距离	≥60厘米
推荐摆放位置	屏幕下方，尽可能靠近
清洁	偶尔除尘；请勿使用研磨剂或溶剂
安全	避免长时间大音量聆听以防听力损伤；连接时避免短路
用途	家庭影院系统

常见问题 - S7-25C JAMO

如何连接S7-25C中置音箱？

请使用至少1.3 mm²（16 AWG）的音箱线。将音箱的红色（+）接线柱连接到功放中置声道的红色（+）接线柱，黑色（-）接线柱连接到黑色（-）接线柱。请参阅说明书中的示意图3。

左右主音箱之间的距离是多少？

Jamo建议主音箱之间的距离为1.80米至4.60米，以获得最佳立体声效果。

音箱应离墙多远？

请将音箱放置在离墙至少60厘米的位置，以避免不必要的声反射。

如何清洁S7-25C音箱？

偶尔为音箱除尘。请切勿使用研磨剂或溶剂类产品，以及刺激性清洁剂。网罩可用吸尘器刷头清洁。

这款音箱可以使用8欧姆的功放吗？

该音箱的额定阻抗为4欧姆。请确保您的功放能够处理4欧姆负载，否则可能损坏功放。

如何避免连接时短路？

请确保没有裸露的导线接触到其他接线柱。使用优质线缆，并在开启功放前检查连接。

中置音箱应放在哪里？

中置音箱应放置在尽可能靠近屏幕的位置，最好直接放在屏幕下方，使对话听起来像是来自屏幕。

连接时使用什么类型的线缆？

请使用直径至少为1.3 mm²（16 AWG）的音箱线，以确保良好的传输并避免损耗。

我可以将S7-25C音箱安装在墙上吗？

说明书未提及S7-25C型号的墙面安装方式。不包含壁挂支架。对于环绕音箱S7-15B，有壁挂选项，但不推荐用于本型号。

出现声音失真怎么办？

降低音量。如果失真仍然存在，请检查您的功放是否支持4欧姆负载，以及线缆是否连接正确且无短路。

用户手册 S7-25C JAMO

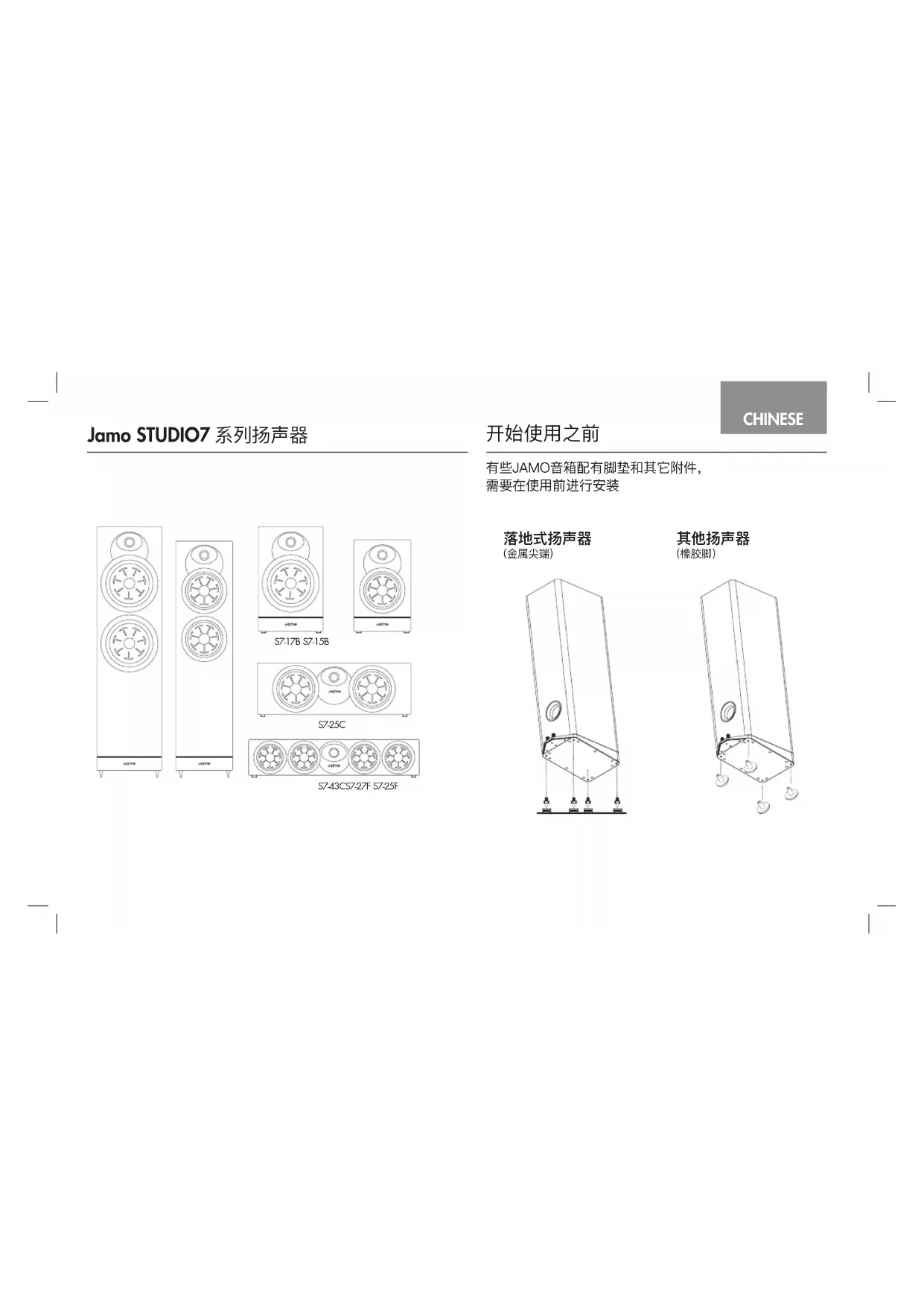

有些JAMO音箱配有脚垫和其它附件，需要在使用前进行安装

落地式扬声器 (金属尖端)

左边和右边的主通道扬声器－为了获得最佳性能。

Jamo建议将您的扬声器相隔6至15英尺（1.8至4.6米），并距离墙壁至少60厘米。它们也可以稍微向内倾斜以获得更好的立体声成像。聆听的位置应约为扬声器之间距离的1至1.5倍。聆听位置应是扬声器之间距离的1至1.5倍。请参考图1和图3连接和放置。

中置扬声器：根据设计，中置扬声器旨在重现对话和背景声音，让人觉得这些声音是来自视频屏幕。因此，中置扬声器应尽可能地靠近屏幕，最好是直接放在屏幕下方。
请参考图1、图2和图3，了解扬声器的连接和放置。

环绕声扬声器 - Jamo

环绕声扬声器应直接与聆听位置相邻。另一个选择是将它们放在聆听位置的后面。环绕声扬声器的位置取决于你房间的特点。它们的设计是为了重新创造空间和氛围的感觉。关于连接和定位，请参考图1、3和4。

传统连接－使用16-12号线的扬声器电线，将左边扬声器的红色“正”（+）端与红色“正”（+）端连接起来。左侧扬声器的红色“正”（+）端与放大器左侧通道的红色“正”（+）端相连。扬声器的红色“正”（+）端子连接到放大器左声道的红色“正”（+）端子。将左扬声器的黑色“负极”连接到放大器左声道的红色“正极”（+）终端。（-）端子连接到您的放大器左声道的黑色“负”(-)端子。您的放大器左声道的黑色“负”（-）端子。

重复上述程序，将所有剩余的扬声器连接到适当的放大器通道上。请参考图3。确保任何连接处的裸线都不接触任何其他终端，因为这可能导致短路并损坏您的设备。

放大器要求 - Jamo Studio7扬声器是高输出的，有一个4欧姆的额定负载。为了获得最佳性能，确保你的放大器是为使用4欧姆负载而设计的。您的Jamo扬声器能够实现高音量的声音和低水平的失真。长时间在高音量下收听时要小心，因为这可能导致听力损伤。

图1 在聆听区域放置扬声器


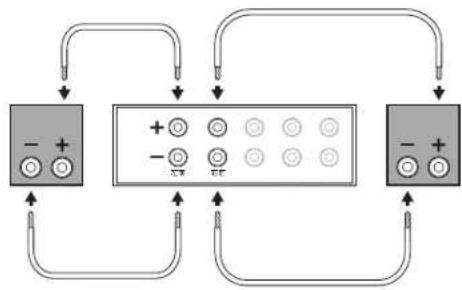

图3 标准连接

图2 中间声道

(可选--支架 不包括在盒子里) 注意! 请不要使用天花板或墙壁的安装孔!

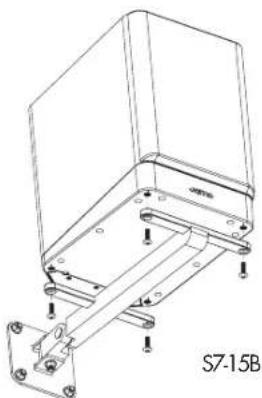

壁挂式

您需要做的只是偶尔掸去音箱的灰尘。不要使用任何摩擦性或溶解性清洁剂以及任何粗糙的去污剂。可以使用吸尘器配备的刷子来清洁面网。
