S7-25C - Haut-parleur JAMO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceinte centrale
Marque	Jamo
Modèle	S7-25C
Série	Studio7
Impédance nominale	4 ohms
Type de câblage	Conventionnel (bornes + et -)
Diamètre de câble recommandé	≥1,3 mm² (16 AWG)
Distance recommandée entre enceintes principales	1,80 m à 4,60 m
Distance au mur recommandée	≥60 cm
Positionnement recommandé	Sous l'écran, aussi près que possible
Nettoyage	Époussetage occasionnel; ne pas utiliser de produits abrasifs ou solvants
Sécurité	Éviter l'exposition prolongée à fort volume pour prévenir les lésions auditives; éviter les courts-circuits lors du branchement
Utilisation	Système home cinéma

FOIRE AUX QUESTIONS - S7-25C JAMO

Comment brancher l'enceinte centrale S7-25C ?

Utilisez du câble d'enceinte d'un diamètre minimum de 1,3 mm² (16 AWG). Reliez la borne rouge (+) de l'enceinte à la borne rouge (+) de la voie centrale de l'amplificateur, et la borne noire (-) à la borne noire (-). Reportez-vous au schéma 3 de la notice.

Quelle distance entre les enceintes principales gauche et droite ?

Jamo recommande une distance de 1,80 m à 4,60 m entre les enceintes principales pour une meilleure restitution stéréo.

À quelle distance des murs placer les enceintes ?

Placez les enceintes à au moins 60 cm des murs pour éviter les réflexions sonores indésirables.

Comment nettoyer l'enceinte S7-25C ?

Époussetez occasionnellement l'enceinte. N'utilisez jamais de produits abrasifs ou à base de solvant, ni de détergent agressif. Les grilles peuvent être nettoyées avec une brosse d'aspirateur.

Puis-je utiliser un amplificateur 8 ohms avec cette enceinte ?

L'enceinte a une impédance nominale de 4 ohms. Assurez-vous que votre amplificateur est conçu pour fonctionner avec une charge de 4 ohms, sinon vous risquez d'endommager l'amplificateur.

Comment éviter les courts-circuits lors du branchement ?

Veillez à ce qu'aucun fil dénudé ne touche une autre borne. Utilisez des câbles de qualité et vérifiez les connexions avant de mettre l'amplificateur sous tension.

Où placer l'enceinte centrale ?

L'enceinte centrale doit être placée aussi près que possible de l'écran, idéalement directement en dessous, pour que les dialogues semblent provenir de l'écran.

Quel type de câble utiliser pour le branchement ?

Utilisez un câble d'enceinte d'un diamètre minimum de 1,3 mm² (16 AWG) pour garantir une bonne transmission et éviter les pertes.

Puis-je fixer l'enceinte S7-25C au mur ?

La notice ne mentionne pas de fixation murale pour le modèle S7-25C. Les supports muraux ne sont pas inclus. Pour les enceintes surround S7-15B, une option murale existe, mais elle n'est pas recommandée pour ce modèle.

Que faire en cas de distorsion du son ?

Réduisez le volume. Si la distorsion persiste, vérifiez que votre amplificateur est compatible avec une charge de 4 ohms et que les câbles sont correctement branchés sans court-circuit.

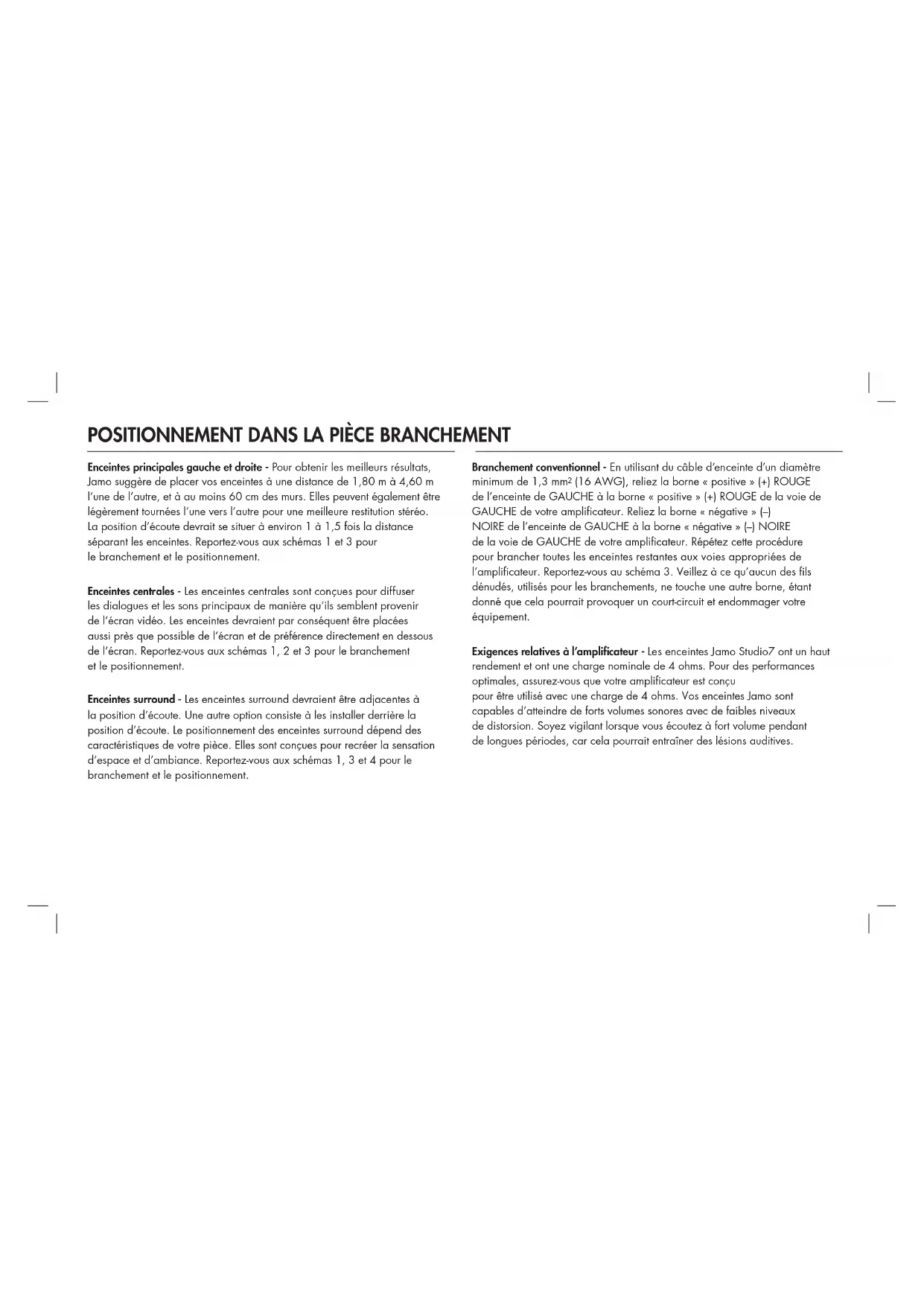

MODE D'EMPLOI S7-25C JAMO

Certaines enceintes Jamo ont des pieds et d'autres accessoires qu'il pourra falloir installer avant l'utilisation.

ENCEINTE COLONNE (POINTES EN MÉTAL)

Enceintes principales gauche et droite - Pour obtenir les meilleurs résultats, Jamo suggère de placer vos enceintes à une distance de 1,80 m à 4,60 m l'une de l'autre, et à au moins 60 cm des murs. Elles peuvent également être légèrement tournées l'une vers l'autre pour une meilleure restitution stéréo. La position d'écoute devrait se situer à environ 1 à 1,5 fois la distance séparant les enceintes. Reportez-vous aux schémas 1 et 3 pour le branchement et le positionnement.

Enceintes centrales - Les enceintes centrales sont conçues pour diffuser les dialogues et les sons principaux de manière qu'ils semblent provenir de l'écran vidéo. Les enceintes devraient par conséquent être placées aussi près que possible de l'écran et de préférence directement en dessous de l'écran. Reportez-vous aux schémas 1, 2 et 3 pour le branchement et le positionnement.

Enceintes surround - Les enceintes surround devraient être adjacentes à la position d'écoute. Une autre option consiste à les installer derrière la position d'écoute. Le positionnement des enceintes surround dépend des caractéristiques de votre pièce. Elles sont conçues pour recréer la sensation d'espace et d'ambiance. Reportez-vous aux schémas 1, 3 et 4 pour le branchement et le positionnement.

Branchement conventionnel - En utilisant du câble d'enceinte d'un diamètre minimum de 1,3 mm² (16 AWG), reliez la borne « positive » (+) ROUGE de l'enceinte de GAUCHE à la borne « positive » (+) ROUGE de la voie de GAUCHE de votre amplificateur. Reliez la borne « négative » (-) NOIRE de l'enceinte de GAUCHE à la borne « négative » (-) NOIRE de la voie de GAUCHE de votre amplificateur. Répétez cette procédure pour brancher toutes les enceintes restantes aux voies appropriées de l'amplificateur. Reportez-vous au schéma 3. Veillez à ce qu'aucun des fils dénudés, utilisés pour les branchements, ne touche une autre borne, étant donné que cela pourrait provoquer un court-circuit et endommager votre équipement.

Exigences relatives à l'amplificateur - Les enceintes Jamo Studio7 ont un haut rendement et ont une charge nominale de 4 ohms. Pour des performances optimales, assurez-vous que votre amplificateur est conçu pour être utilisé avec une charge de 4 ohms. Vos enceintes Jamo sont capables d'atteindre de forts volumes sonores avec de faibles niveaux de distorsion. Soyez vigilant lorsque vous écoutez à fort volume pendant de longues périodes, car cela pourrait entraîner des lésions auditives.

SCHÉMA 1

POSITIONNEMENT DES ENCEINTES DANS LA ZONE D'ÉCOUTE


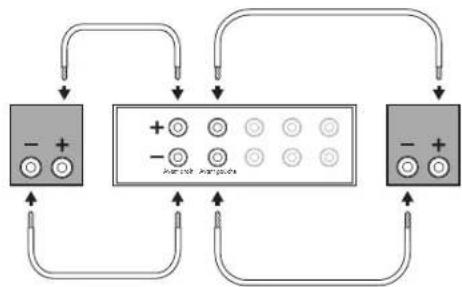

SCHÉMA 3

BRANCHEMENTS STANDARD


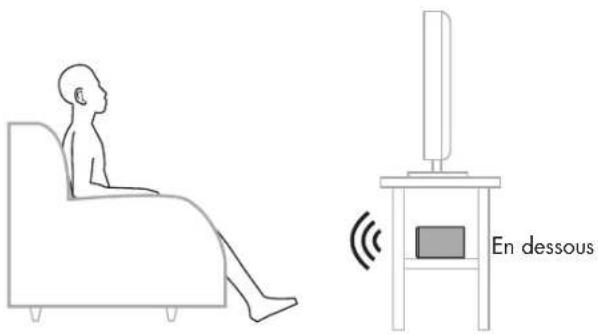

SCHÉMA 2

VOIE CENTRALE

En dessous

SCHÉMA 4

FIXATION MURALE DES ENCEINTES SURROUND S7-15B

(En option / Les supports muraux ne sont pas inclus dans le carton)

ATTENTION!

N'utilisez pas les pas de vis

pour une installation murale ou au plafond!

INSTALLATION MURALE DES S7-15B

(EN OPTION / LES SUPPORTS MURAUX NE SONT PAS INCLUS)

La seule chose que vous devriez avoir besoin de faire pour vos enceintes est de les épousseter occasionnellement. N'utilisez jamais de produits de nettoyage abrasifs ou à base de solvant, ni aucun détergent agressif. Vous pouvez nettoyer les grilles avec la brosse d'un aspirateur.

Jamo STUDIO7 SERIES
