S7-25C - Lautsprecher JAMO - Kostenlose Bedienungsanleitung

Produkttyp	Center-Lautsprecher
Marke	Jamo
Modell	S7-25C
Serie	Studio7
Nennimpedanz	4 Ohm
Verkabelungstyp	Konventionell (Klemmen + und -)
Empfohlener Kabeldurchmesser	≥1,3 mm² (16 AWG)
Empfohlener Abstand zwischen Hauptlautsprechern	1,80 m bis 4,60 m
Empfohlener Wandabstand	≥60 cm
Empfohlene Platzierung	Unter dem Bildschirm, so nah wie möglich
Reinigung	Gelegentliches Abstauben; keine abrasiven oder lösungsmittelhaltigen Produkte verwenden
Sicherheit	Vermeiden Sie längere Exposition bei hoher Lautstärke, um Gehörschäden zu verhindern; vermeiden Sie Kurzschlüsse beim Anschließen
Verwendung	Heimkinosystem

Häufig gestellte Fragen - S7-25C JAMO

Wie schließe ich den Center-Lautsprecher S7-25C an?

Verwenden Sie Lautsprecherkabel mit einem Mindestdurchmesser von 1,3 mm² (16 AWG). Verbinden Sie die rote (+) Klemme des Lautsprechers mit der roten (+) Klemme des Center-Kanals des Verstärkers und die schwarze (-) Klemme mit der schwarzen (-) Klemme. Beachten Sie das Schema 3 in der Anleitung.

Wie groß sollte der Abstand zwischen den linken und rechten Hauptlautsprechern sein?

Jamo empfiehlt einen Abstand von 1,80 m bis 4,60 m zwischen den Hauptlautsprechern für eine bessere Stereowiedergabe.

In welchem Abstand zu den Wänden sollten die Lautsprecher platziert werden?

Platzieren Sie die Lautsprecher mindestens 60 cm von den Wänden entfernt, um unerwünschte Schallreflexionen zu vermeiden.

Wie reinige ich den Lautsprecher S7-25C?

Stauben Sie den Lautsprecher gelegentlich ab. Verwenden Sie niemals abrasive oder lösungsmittelhaltige Produkte oder aggressive Reinigungsmittel. Die Gitter können mit einer Staubsaugerbürste gereinigt werden.

Kann ich einen 8-Ohm-Verstärker mit diesem Lautsprecher verwenden?

Der Lautsprecher hat eine Nennimpedanz von 4 Ohm. Stellen Sie sicher, dass Ihr Verstärker für den Betrieb mit einer 4-Ohm-Last ausgelegt ist, da sonst der Verstärker beschädigt werden kann.

Wie vermeide ich Kurzschlüsse beim Anschließen?

Achten Sie darauf, dass kein abisolierter Draht eine andere Klemme berührt. Verwenden Sie hochwertige Kabel und überprüfen Sie die Verbindungen, bevor Sie den Verstärker einschalten.

Wo platziere ich den Center-Lautsprecher?

Der Center-Lautsprecher sollte so nah wie möglich am Bildschirm platziert werden, idealerweise direkt darunter, damit die Dialoge vom Bildschirm zu kommen scheinen.

Welches Kabel sollte ich für den Anschluss verwenden?

Verwenden Sie ein Lautsprecherkabel mit einem Mindestdurchmesser von 1,3 mm² (16 AWG), um eine gute Übertragung zu gewährleisten und Verluste zu vermeiden.

Kann ich den Lautsprecher S7-25C an der Wand befestigen?

Die Anleitung erwähnt keine Wandhalterung für das Modell S7-25C. Wandhalterungen sind nicht im Lieferumfang enthalten. Für die Surround-Lautsprecher S7-15B gibt es eine Wandoption, die für dieses Modell jedoch nicht empfohlen wird.

Was tun bei Verzerrungen des Tons?

Reduzieren Sie die Lautstärke. Wenn die Verzerrung anhält, überprüfen Sie, ob Ihr Verstärker mit einer 4-Ohm-Last kompatibel ist und die Kabel korrekt und ohne Kurzschluss angeschlossen sind.

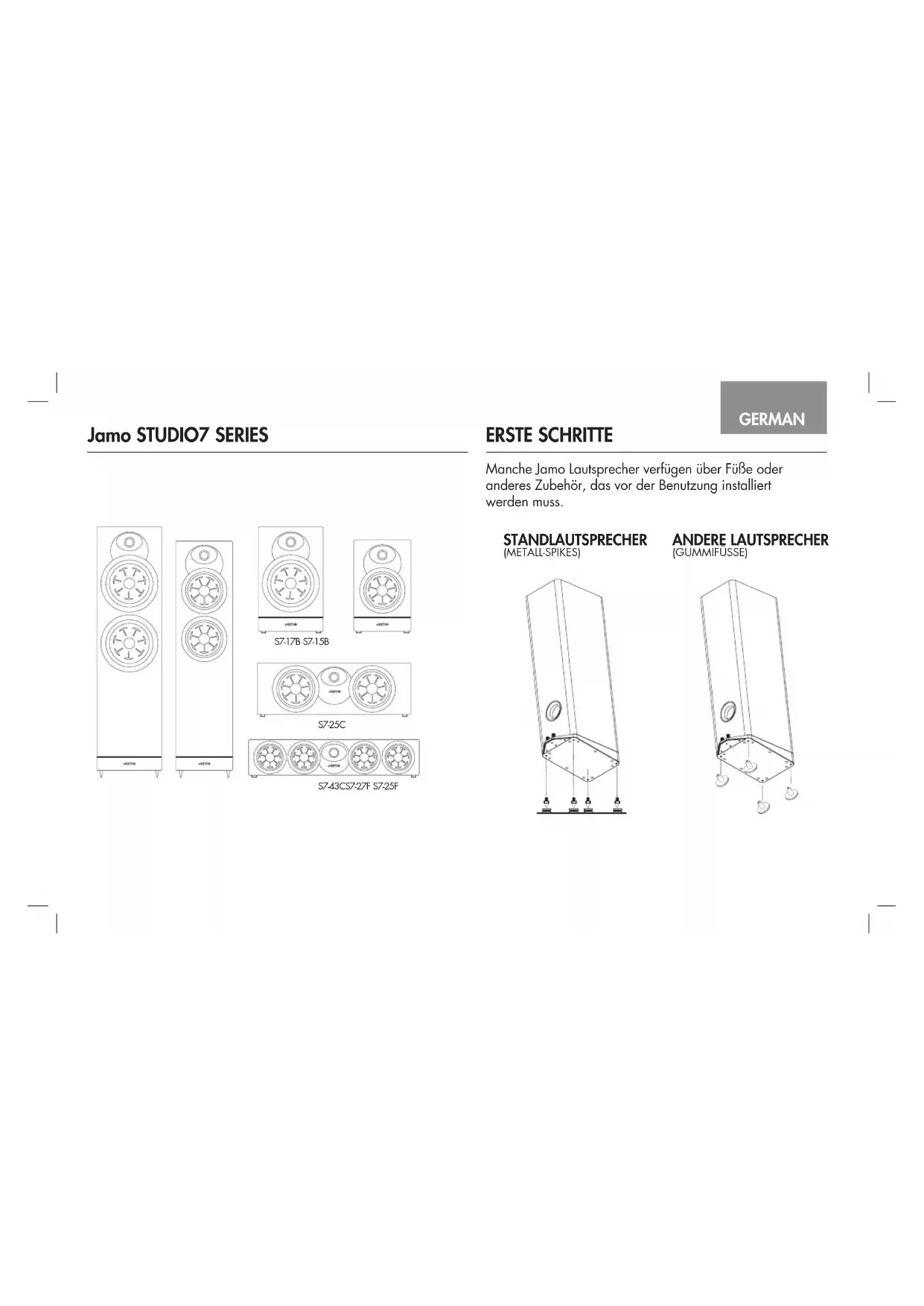

BEDIENUNGSANLEITUNG S7-25C JAMO

Manche Jamo Lautsprecher verfügen über Füße oder anderes Zubehör, das vor der Benutzung installiert werden muss.

STANDLAUTSPRECHER (METALL-SPIKES)
ANDERE LAUTSPRECHER (GUMMIFÜSSE)

AUFSTELLUNG IM RAUM ANSCHLÜSSE

Linker und rechter Hauptlautsprecher - Zur optimalen Leistung empfiehlt Jamo, dass Sie die Lautsprecher 1,80 m bis 4,60 m voneinander entfernt und mindestens 60 cm von den Rück- und Seitenwänden aufstellen. Um ein besseres Stereoklangbild zu erhalten, sollten Sie sie eventuell etwas nach innen ausrichten. Der Abstand der Hörposition zu den Lautsprechern sollte etwa 1 bis 1,5 mal so groß wie der Abstand der Lautsprecher zueinander sein. Abbildungen 1 und 3 zeigen Ihnen die korrekten Anschlüsse und Platzierungen.

Center-Lautsprecher - Die Center-Lautsprecher dienen dazu, die Dialoge und den Hauptton so wiederzugeben, dass sie aus dem Videobildschirm zu kommen scheinen. Diese Lautsprecher sollten daher so nah wie möglich am Bildschirm platziert werden, am besten direkt unterhalb des Bildschirms. Die Abbildungen 1, 2 und 3 zeigen Ihnen die korrekten Anschlüsse und Platzierungen.

Surround-Lautsprecher - Die Surround-Lautsprecher müssen sich neben der Hörposition befinden. Eine andere Möglichkeit ist, die Lautsprecher hinter der Hörposition zu platzieren. Die Positionierung der Surround-Lautsprecher hängt von den Eigenschaften Ihres Raumes ab. Sie sollen ein Gefühl von Raum und Atmosphäre erzeugen. Beziehen Sie sich für den Anschluss und die Positionierung auf die Abbildungen 1, 3 und 4.

Konventioneller Anschluss - Verwenden Sie 16AWG (1,3 mm²) Lautsprecherkabel (oder dicker) und verbinden Sie den ROTEN, positiven (+) Anschluss des LINKEN Lautsprechers mit dem ROTEN, positiven (+) Anschluss des LINKEN Kanals Ihres Verstärkers. Verbinden Sie den SCHWARZEN, negativen (-) Anschluss des LINKEN Lautsprechers mit dem SCHWARZEN, negativen (-) Anschluss des LINKEN Kanals Ihres Verstärkers. Wiederholen Sie dieses Verfahren für den Anschluss aller verbleibenden Lautsprecher an die entsprechenden Verstärkerkanäle. Siehe Abbildung 3. Vergewissern Sie sich, dass kein blanker Draht von einem der Anschlüsse andere Klemmen berührt, da dies einen Kurzschluss hervorrufen und Ihre Geräte beschädigen könnte.

Verstärkeranforderungen - Jamo Studio7-Lautsprecher sind wirkungsgradstark und als 4-Ohm-Last spezifiziert. Um eine optimale Leistung zu erzielen, stellen Sie bitte sicher, dass Ihr Verstärker für den Betrieb an 4 Ohm ausgelegt ist. Ihre Jamo -Lautsprecher sind in der Lage, eine sehr hohe akustische Leistung bei geringen Verzerrungswerten zu erbringen. Seien Sie daher bitte vorsichtig, wenn Sie über einen längeren Zeitraum mit hohen Pegeln hören, da dies zu Gehörschäden führen kann.

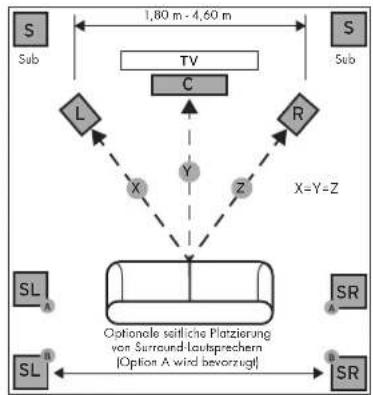

ABBILDUNG 1
LAUTSPRECHERPLATZIERUNG IM HÖRBEREICH

ABBILDUNG 3

STANDARDANSCHLUSSE

ABBILDUNG 2
CENTER-KANAL

ABBILDUNG 4
WANDBEFESTIGUNG VON SURROUND-LAUTSPRECHERN FUR S7-15B

(Optional / Halterungen sind nicht im Lieferumfang enthalten) VORSICHT! Verwenden Sie das Befestigungslach nicht für eine Wand- oder Deckenmontagel!

(OPTIONAL / HALTERUNGEN SIND NICHT IM LIEFERUMFANG ENTHALTEN)

PFLEGE UND REINIGUNGWANDBEFESTIGUNG FÜR S

Die einzig nötige Pflege Ihrer Lautsprecher besteht darin, sie gelegentlich abzustauben. Verwenden Sie nie Scheuermittel, Lösungsmittel enthaltende oder aggressive Reinigungsmittel. Sie können die Lautsprechergrills mit dem Bürstenaufsatz eines Staubsaugers reinigen.

Jamo STUDIO7 SERIES
