S7-43C - Altoparlante JAMO - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Diffusore centrale
Marca	Jamo
Modello	S7-43C
Serie	Studio7
Tipo di diffusore	2 vie, bass-reflex
Impedenza nominale	4 ohm
Sensibilità	89 dB
Potenza ammissibile (RMS)	150 W
Risposta in frequenza	60 Hz - 26 kHz
Dimensioni (L x A x P)	500 x 150 x 200 mm
Peso	8 kg
Colore	Nero
Materiale del cabinet	MDF
Tipo di griglia	Magnetica, rimovibile
Morsetti	Bipolari (una coppia)
Funzioni principali	Riproduzione sonora ad alta fedeltà per canale centrale
Manutenzione	Spolveratura con spazzola aspirapolvere, pulizia con panno morbido
Sicurezza	Non utilizzare prodotti abrasivi o solventi; evitare cortocircuiti
Parti di ricambio	Supporto a parete opzionale (non incluso)
Informazioni generali	Progettata per amplificatore 4 ohm; posizionamento ideale sotto lo schermo TV

Domande frequenti - S7-43C JAMO

Qual è la posizione migliore per il diffusore centrale S7-43C ?

Posizionare il diffusore centrale il più vicino possibile allo schermo, idealmente direttamente sotto, in modo che i dialoghi sembrino provenire dallo schermo.

Come collegare il diffusore centrale al mio amplificatore ?

Utilizzare un cavo per diffusori di almeno 1,3 mm² (16 AWG). Collegare il morsetto positivo (+) rosso del diffusore al morsetto positivo (+) del canale centrale dell'amplificatore e il morsetto negativo (-) nero al morsetto negativo (-). Evitare il contatto tra i fili scoperti per prevenire cortocircuiti.

Posso utilizzare il diffusore centrale con un amplificatore da 8 ohm ?

Il diffusore ha un'impedenza nominale di 4 ohm. Assicurarsi che l'amplificatore sia progettato per supportare un carico di 4 ohm. L'uso con un amplificatore da 8 ohm può ridurre la potenza e aumentare la distorsione.

Come pulire il diffusore centrale ?

Spolverare regolarmente con un panno morbido. Non utilizzare mai prodotti abrasivi, solventi o detergenti aggressivi. Puoi pulire la griglia con la spazzola di un aspirapolvere.

Posso fissare il diffusore centrale al muro ?

Il diffusore S7-43C non è progettato per il montaggio a parete. Solo i modelli surround S7-15B possono essere montati a parete con supporti opzionali non inclusi.

Qual è la potenza consigliata per l'amplificatore ?

Per prestazioni ottimali, utilizzare un amplificatore in grado di erogare almeno 50 W RMS per canale a 4 ohm. Il diffusore può supportare fino a 150 W RMS.

Il diffusore centrale è schermato contro i campi magnetici ?

Il manuale non menziona la schermatura magnetica. Evitare di posizionare il diffusore in prossimità diretta di vecchi televisori a tubo catodico per evitare interferenze.

Posso utilizzare un cavo per diffusori standard ?

Sì, si consiglia un cavo per diffusori con diametro minimo di 1,3 mm² (16 AWG). Cavi di diametro maggiore possono essere utilizzati per lunghe distanze.

Cosa fare se il diffusore non produce alcun suono ?

Verificare le connessioni dei cavi ai morsetti del diffusore e dell'amplificatore. Assicurarsi che l'amplificatore sia acceso e che la sorgente audio emetta un segnale. Provare con un altro diffusore per isolare il problema.

Come migliorare la qualità sonora del diffusore centrale ?

Posizionare il diffusore all'altezza dell'orecchio degli ascoltatori, evitare ostacoli davanti all'altoparlante. Regolare l'equalizzazione dell'amplificatore per un suono bilanciato. Utilizzare un subwoofer per completare le frequenze basse.

MANUALE UTENTE S7-43C JAMO

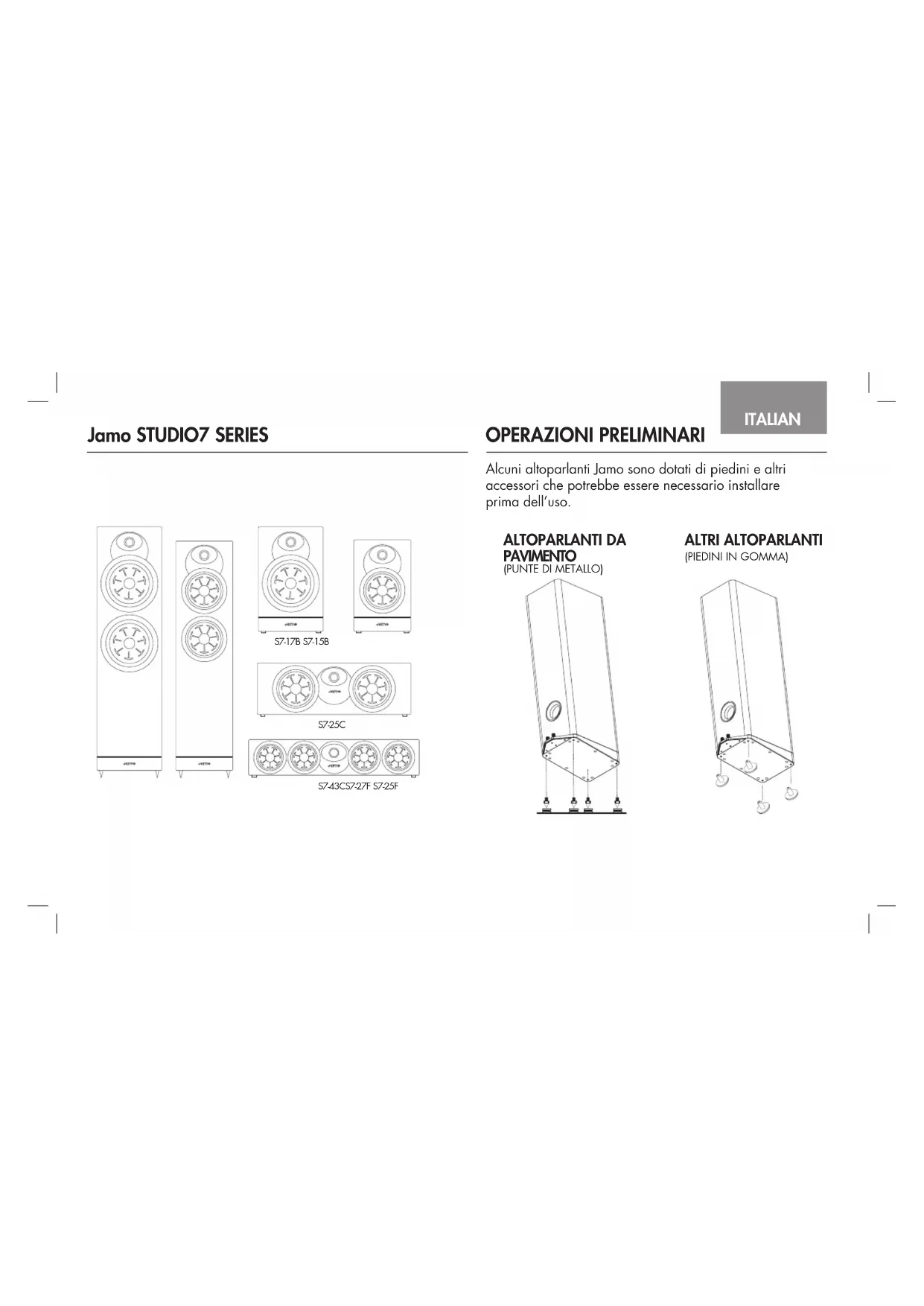

Alcuni altoparlanti Jamo sono dotati di piedini e altri accessori che potrebbe essere necessario installare prima dell'uso.

ALTOPARLANTI DA PAVIMENTO
(PUNTE DI METALLO)

COLLOCAZIONE NELLA SALA COLLEGAMENTO

Altoparlanti sinistro e destro principale - Per ottenere prestazioni ottimali, Jamo suggerisce di collocare gli altoparlanti a una distanza compresa tra 1,80 e 4,60 metri l'uno dall'altro e ad almeno 60 centimetri di distanza dalle pareti posteriore e laterali. Inoltre gli altoparlanti possono essere angolati leggermente verso l'interno per ottenere un'immagine stereo migliore. La distanza di ascolto deve essere pari a circa 1 - 1,5 volte la distanza di separazione tra gli altoparlanti. Vedere le figure 1 e 3 per le connessioni e la collocazione.

Altoparlanti centrali - Sono progettati per riprodurre il suono in modo che i dialoghi e gli altri suoni principali sembrino provenire dallo schermo. Pertanto, dovrebbero essere posizionati il più vicino possibile allo schermo stesso, se possibile direttamente sotto di esso. Vedere le figure 1, 2 e 3 per i collegamenti e il posizionamento.

Altoparlanti surround - Gli altoparlanti surround devono essere direttamente adiacente alla posizione di ascolto. Un'altra scelta potrebbe essere quella di posizionarli dietro la posizione di ascolto. La collocazione finale dei altoparlanti surround dipende dalle caratteristiche della stanza, poiché sono progettati per ricereare la sensazione di spazio. Vedere le figure 1, 3 e 4 per i collegamenti e il posizionamento.

Collegamento tipico - Usando cavi di potenza di sezione uguale o maggiore di 1,3 mm² (16 AWG), collegare il terminale "positivo" (+) ROSSO e il terminale "negativo" (-) NERO dell'altoparlante SINISTRO rispettivamente ai terminali "positivo" (+) ROSSO e "negativo" (-) NERO del canale SINISTRO dell'amplificatore. Procedere in questo modo per collegare tutti gli altri altoparlanti ai corrispondenti canali dell'amplificatore. Vedere la figura 3. Accertarsi che nessun conduttore nudo di una connessione tocchi qualunque altro terminale, altrimenti si potrebbe causare un cortocircuito e danni all'impianto.

Requisiti sull'amplificatore - Gli altoparlanti Jamo Studio7 sono efficienti e sono classificati per un carico di 4 ohm. Per ottenere prestazioni ottimali, accertarsi che il proprio amplificatore sia dimensionato per l'uso con un carico di 4 ohm. Gli altoparlanti Jamo sono in grado di produrre un'uscita acustica molto elevata a bassi livelli di distorsione, pertanto si consiglia di prestare attenzione quando si ascoltano livelli elevati per lunghi periodi, poiché ciò potrebbe causare danni all'udito.

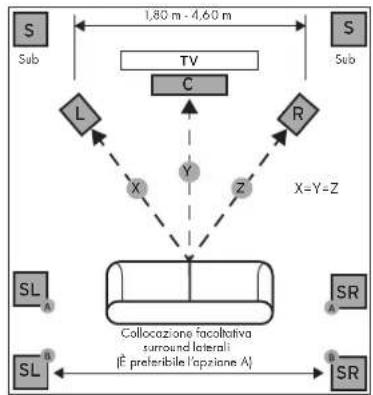

FIGURA 1 COLLOCAZIONE DEGLI ALTOPARLANTI NELL'AREA DI ASCOLTO


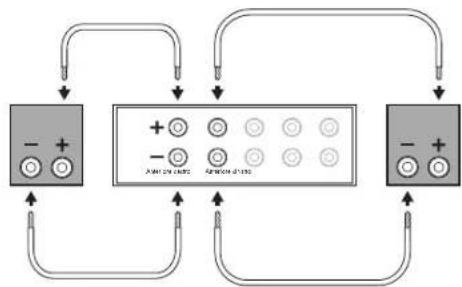

FIGURA 3 CONNESSIONI STANDARD

FIGURA 2 CANALE CENTRALE

(Le staffe opzionali non sono fornite) ATTENZIONE! Non utilizzare il viti per fissare l'altoparlanti al soffitto o alla parete!

INSTALLAZIONE A PARETE PER S7-15B

(LE STAFFE OPZIONALI NON SONO FORNITE)

Per pulire gli altoparlanti basta spolverarli di tanto in tanto. Non applicare mai abrasivi o detergenti forti o a base di solvente. Le griglie possono essere pulite con l'accessorio a spazzola di un aspirapolvere.

Jamo STUDIO7 SERIES
