S7-43C - Haut-parleur JAMO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceinte centrale
Marque	Jamo
Modèle	S7-43C
Série	Studio7
Type d'enceinte	2 voies, bass-reflex
Impédance nominale	4 ohms
Sensibilité	89 dB
Puissance admissible (RMS)	150 W
Réponse en fréquence	60 Hz - 26 kHz
Dimensions (L x H x P)	500 x 150 x 200 mm
Poids	8 kg
Couleur	Noir
Matériau du boîtier	MDF
Type de grille	Aimantée, amovible
Bornes	Bipolaire (une paire)
Fonctions principales	Reproduction sonore haute fidélité pour canal central
Entretien	Dépoussiérage avec brosse d'aspirateur, nettoyage avec chiffon doux
Sécurité	Ne pas utiliser de produits abrasifs ou solvants ; éviter les courts-circuits
Pièces détachées	Support mural en option (non inclus)
Informations générales	Conçue pour amplificateur 4 ohms ; placement idéal sous l'écran TV

FOIRE AUX QUESTIONS - S7-43C JAMO

Quelle est la meilleure position pour l'enceinte centrale S7-43C ?

Placez l'enceinte centrale aussi près que possible de l'écran, idéalement directement en dessous, afin que les dialogues semblent provenir de l'écran.

Comment brancher l'enceinte centrale à mon amplificateur ?

Utilisez un câble d'enceinte d'au moins 1,3 mm² (16 AWG). Reliez la borne positive (+) rouge de l'enceinte à la borne positive (+) de la voie centrale de l'amplificateur, et la borne négative (-) noire à la borne négative (-). Évitez tout contact entre les fils dénudés pour prévenir les courts-circuits.

Puis-je utiliser l'enceinte centrale avec un amplificateur 8 ohms ?

L'enceinte a une impédance nominale de 4 ohms. Assurez-vous que votre amplificateur est conçu pour supporter une charge de 4 ohms. L'utilisation avec un amplificateur 8 ohms peut réduire la puissance et augmenter la distorsion.

Comment nettoyer l'enceinte centrale ?

Dépoussiérez régulièrement avec un chiffon doux. N'utilisez jamais de produits abrasifs, solvants ou détergents agressifs. Vous pouvez nettoyer la grille avec la brosse d'un aspirateur.

Puis-je fixer l'enceinte centrale au mur ?

L'enceinte S7-43C n'est pas conçue pour une fixation murale. Seuls les modèles surround S7-15B peuvent être montés au mur avec des supports optionnels non inclus.

Quelle est la puissance recommandée pour l'amplificateur ?

Pour des performances optimales, utilisez un amplificateur capable de délivrer au moins 50 W RMS par canal sous 4 ohms. L'enceinte peut supporter jusqu'à 150 W RMS.

L'enceinte centrale est-elle blindée contre les champs magnétiques ?

La notice ne mentionne pas de blindage magnétique. Évitez de placer l'enceinte à proximité directe de téléviseurs à tube cathodique anciens pour éviter les interférences.

Puis-je utiliser un câble d'enceinte standard ?

Oui, un câble d'enceinte de diamètre minimum 1,3 mm² (16 AWG) est recommandé. Des câbles de plus gros diamètre peuvent être utilisés pour de longues distances.

Que faire si l'enceinte ne produit aucun son ?

Vérifiez les connexions des câbles aux bornes de l'enceinte et de l'amplificateur. Assurez-vous que l'amplificateur est allumé et que la source audio émet bien un signal. Testez avec une autre enceinte pour isoler le problème.

Comment améliorer la qualité sonore de l'enceinte centrale ?

Placez l'enceinte à l'oreille des auditeurs, évitez les obstacles devant le haut-parleur. Ajustez l'égalisation de l'amplificateur pour un rendu équilibré. Utilisez un caisson de graves pour compléter les fréquences basses.

MODE D'EMPLOI S7-43C JAMO

Certaines enceintes Jamo ont des pieds et d'autres accessoires qu'il pourra falloir installer avant l'utilisation.

ENCEINTE COLONNE (POINTES EN MÉTAL)

Enceintes principales gauche et droite - Pour obtenir les meilleurs résultats, Jamo suggère de placer vos enceintes à une distance de 1,80 m à 4,60 m l'une de l'autre, et à au moins 60 cm des murs. Elles peuvent également être légèrement tournées l'une vers l'autre pour une meilleure restitution stéréo. La position d'écoute devrait se situer à environ 1 à 1,5 fois la distance séparant les enceintes. Reportez-vous aux schémas 1 et 3 pour le branchement et le positionnement.

Enceintes centrales - Les enceintes centrales sont conçues pour diffuser les dialogues et les sons principaux de manière qu'ils semblent provenir de l'écran vidéo. Les enceintes devraient par conséquent être placées aussi près que possible de l'écran et de préférence directement en dessous de l'écran. Reportez-vous aux schémas 1, 2 et 3 pour le branchement et le positionnement.

Enceintes surround - Les enceintes surround devraient être adjacentes à la position d'écoute. Une autre option consiste à les installer derrière la position d'écoute. Le positionnement des enceintes surround dépend des caractéristiques de votre pièce. Elles sont conçues pour recréer la sensation d'espace et d'ambiance. Reportez-vous aux schémas 1, 3 et 4 pour le branchement et le positionnement.

Branchement conventionnel - En utilisant du câble d'enceinte d'un diamètre minimum de 1,3 mm² (16 AWG), reliez la borne « positive » (+) ROUGE de l'enceinte de GAUCHE à la borne « positive » (+) ROUGE de la voie de GAUCHE de votre amplificateur. Reliez la borne « négative » (-) NOIRE de l'enceinte de GAUCHE à la borne « négative » (-) NOIRE de la voie de GAUCHE de votre amplificateur. Répétez cette procédure pour brancher toutes les enceintes restantes aux voies appropriées de l'amplificateur. Reportez-vous au schéma 3. Veillez à ce qu'aucun des fils dénudés, utilisés pour les branchements, ne touche une autre borne, étant donné que cela pourrait provoquer un court-circuit et endommager votre équipement.

Exigences relatives à l'amplificateur - Les enceintes Jamo Studio7 ont un haut rendement et ont une charge nominale de 4 ohms. Pour des performances optimales, assurez-vous que votre amplificateur est conçu pour être utilisé avec une charge de 4 ohms. Vos enceintes Jamo sont capables d'atteindre de forts volumes sonores avec de faibles niveaux de distorsion. Soyez vigilant lorsque vous écoutez à fort volume pendant de longues périodes, car cela pourrait entraîner des lésions auditives.

SCHÉMA 1

POSITIONNEMENT DES ENCEINTES DANS LA ZONE D'ÉCOUTE

SCHÉMA 3

BRANCHEMENTS STANDARD


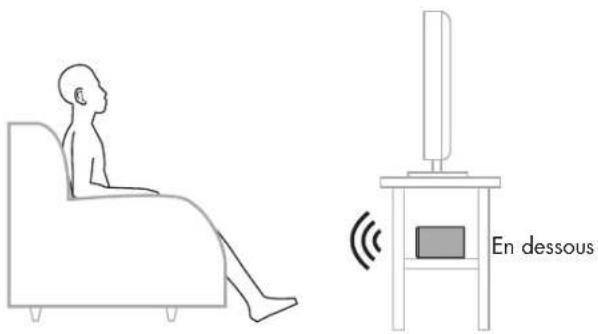

SCHÉMA 2

VOIE CENTRALE

En dessous

SCHÉMA 4

FIXATION MURALE DES ENCEINTES SURROUND S7-15B

(En option / Les supports muraux ne sont pas inclus dans le carton)

ATTENTION!

N'utilisez pas les pas de vis

pour une installation murale ou au plafond!

INSTALLATION MURALE DES S7-15B

(EN OPTION / LES SUPPORTS MURAUX NE SONT PAS INCLUS)

La seule chose que vous devriez avoir besoin de faire pour vos enceintes est de les épousseter occasionnellement. N'utilisez jamais de produits de nettoyage abrasifs ou à base de solvant, ni aucun détergent agressif. Vous pouvez nettoyer les grilles avec la brosse d'un aspirateur.

Jamo STUDIO7 SERIES
