S7-43C - 扬声器 JAMO - 免费用户手册

产品类型	中置音箱
品牌	Jamo
型号	S7-43C
系列	Studio7
音箱类型	2分频，低音反射
额定阻抗	4欧姆
灵敏度	89分贝
额定功率 (RMS)	150瓦
频率响应	60赫兹 - 26千赫
尺寸 (宽 x 高 x 深)	500 x 150 x 200毫米
重量	8千克
颜色	黑色
箱体材料	MDF
网罩类型	磁性可拆卸
接线端子	双极（一对）
主要功能	中置声道高保真声音再现
保养	用吸尘器刷除尘，用软布清洁
安全注意事项	请勿使用研磨剂或溶剂；避免短路
配件	可选壁挂支架（不含）
一般信息	专为4欧姆放大器设计；理想放置位置为电视屏幕下方

常见问题 - S7-43C JAMO

S7-43C中置音箱的最佳摆放位置是哪里？

将中置音箱尽可能靠近屏幕放置，最好直接放在屏幕下方，这样对话听起来就像从屏幕中发出。

如何将中置音箱连接到放大器？

使用至少1.3平方毫米（16 AWG）的音箱线。将音箱的红色正极（+）端子连接到放大器中央通道的正极（+）端子，黑色负极（-）端子连接到负极（-）。避免裸露的线芯接触以防止短路。

我可以将中置音箱与8欧姆放大器一起使用吗？

音箱的额定阻抗为4欧姆。请确保您的放大器支持4欧姆负载。与8欧姆放大器一起使用可能会降低功率并增加失真。

如何清洁中置音箱？

定期用软布除尘。切勿使用研磨剂、溶剂或强力清洁剂。可以用吸尘器刷清洁网罩。

我可以将中置音箱固定在墙上吗？

S7-43C音箱不适用于壁挂。只有环绕音箱S7-15B可以使用可选支架（不含）进行壁挂。

推荐放大器的功率是多少？

为获得最佳性能，请使用每声道在4欧姆下至少输出50瓦RMS的放大器。音箱可承受高达150瓦RMS。

中置音箱有磁场屏蔽吗？

说明书未提及磁屏蔽。请避免将音箱直接靠近老式显像管电视，以防干扰。

我可以使用标准音箱线吗？

可以，建议使用至少1.3平方毫米（16 AWG）的音箱线。长距离可使用更粗的线。

如果音箱没有声音怎么办？

检查音箱和放大器端子的线缆连接。确保放大器已开启且音源有信号输出。用另一只音箱测试以隔离问题。

如何提升中置音箱的音质？

将音箱置于听众耳朵高度，避免扬声器前方有障碍物。调整放大器的均衡以获得平衡的音效。使用低音炮补充低频。

用户手册 S7-43C JAMO

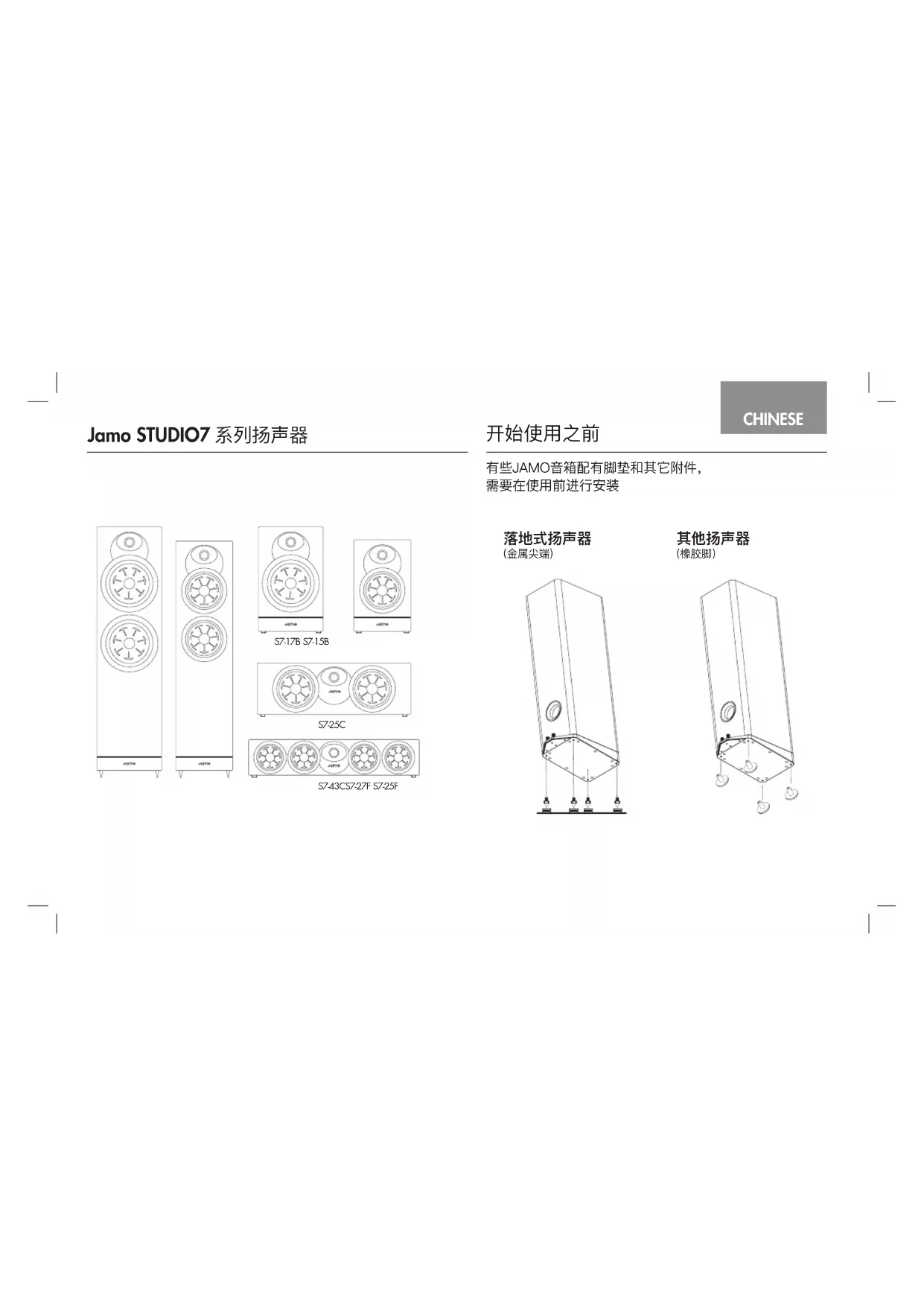

有些JAMO音箱配有脚垫和其它附件，需要在使用前进行安装

落地式扬声器 (金属尖端)

左边和右边的主通道扬声器－为了获得最佳性能。

Jamo建议将您的扬声器相隔6至15英尺（1.8至4.6米），并距离墙壁至少60厘米。它们也可以稍微向内倾斜以获得更好的立体声成像。聆听的位置应约为扬声器之间距离的1至1.5倍。聆听位置应是扬声器之间距离的1至1.5倍。请参考图1和图3连接和放置。

中置扬声器：根据设计，中置扬声器旨在重现对话和背景声音，让人觉得这些声音是来自视频屏幕。因此，中置扬声器应尽可能地靠近屏幕，最好是直接放在屏幕下方。
请参考图1、图2和图3，了解扬声器的连接和放置。

环绕声扬声器 - Jamo

环绕声扬声器应直接与聆听位置相邻。另一个选择是将它们放在聆听位置的后面。环绕声扬声器的位置取决于你房间的特点。它们的设计是为了重新创造空间和氛围的感觉。关于连接和定位，请参考图1、3和4。

传统连接－使用16-12号线的扬声器电线，将左边扬声器的红色“正”（+）端与红色“正”（+）端连接起来。左侧扬声器的红色“正”（+）端与放大器左侧通道的红色“正”（+）端相连。扬声器的红色“正”（+）端子连接到放大器左声道的红色“正”（+）端子。将左扬声器的黑色“负极”连接到放大器左声道的红色“正极”（+）终端。（-）端子连接到您的放大器左声道的黑色“负”(-)端子。您的放大器左声道的黑色“负”（-）端子。

重复上述程序，将所有剩余的扬声器连接到适当的放大器通道上。请参考图3。确保任何连接处的裸线都不接触任何其他终端，因为这可能导致短路并损坏您的设备。

放大器要求 - Jamo Studio7扬声器是高输出的，有一个4欧姆的额定负载。为了获得最佳性能，确保你的放大器是为使用4欧姆负载而设计的。您的Jamo扬声器能够实现高音量的声音和低水平的失真。长时间在高音量下收听时要小心，因为这可能导致听力损伤。

图1 在聆听区域放置扬声器
    note right of Y: 侧环绕音程的放置 (当选选项A)
    note right of X=Y=Z: X=Y=Z
    note right of S: 仅音炮
    note right of S: 仅音炮

图3 标准连接

图2 中间声道

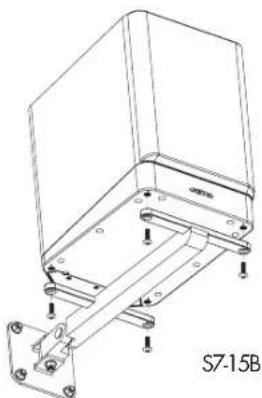

(可选--支架 不包括在盒子里) 注意! 请不要使用天花板或墙壁的安装孔!

壁挂式

您需要做的只是偶尔掸去音箱的灰尘。不要使用任何摩擦性或溶解性清洁剂以及任何粗糙的去污剂。可以使用吸尘器配备的刷子来清洁面网。
