MANUAL DE USUARIO A30 Aviation Headset BOSE

La operación de este equipo está sujeta a las siguientes dos condiciones: (1) es posible que este equipo o dispositivo no cause interferencia perjudicial y (2) este equipo o dispositivo debe aceptar cualquier interferencia, incluyendo la que pueda causar su operación no deseada.

Mexico Importer: Bose de México S. de R.L. de C.V., Avenida Prado Sur #150, Piso 2, Interior 222 y 223, Colonia Lomas de Chapultepec V Sección, Miguel Hidalgo, Ciudad de México, C.P. 11000 Phone Number: [phone]

La operación de este equipo está sujeta a las siguientes dos condiciones: (1) es posible que este equipo o dispositivo no cause interferencia perjudicial y (2) este equipo o dispositivo debe aceptar cualquier interferencia, incluyendo la que pueda causar su operación no deseada.

Mexiko-Import: Bose de México S. de R.L. de C.V., Avenida Prado Sur #150, Piso 2, Interior 222 y 223, Colonia Lomas de Chapultepec V Sección, Miguel Hidalgo, Ciudad de México, C.P. 11000 Telefonnummer: [phone]

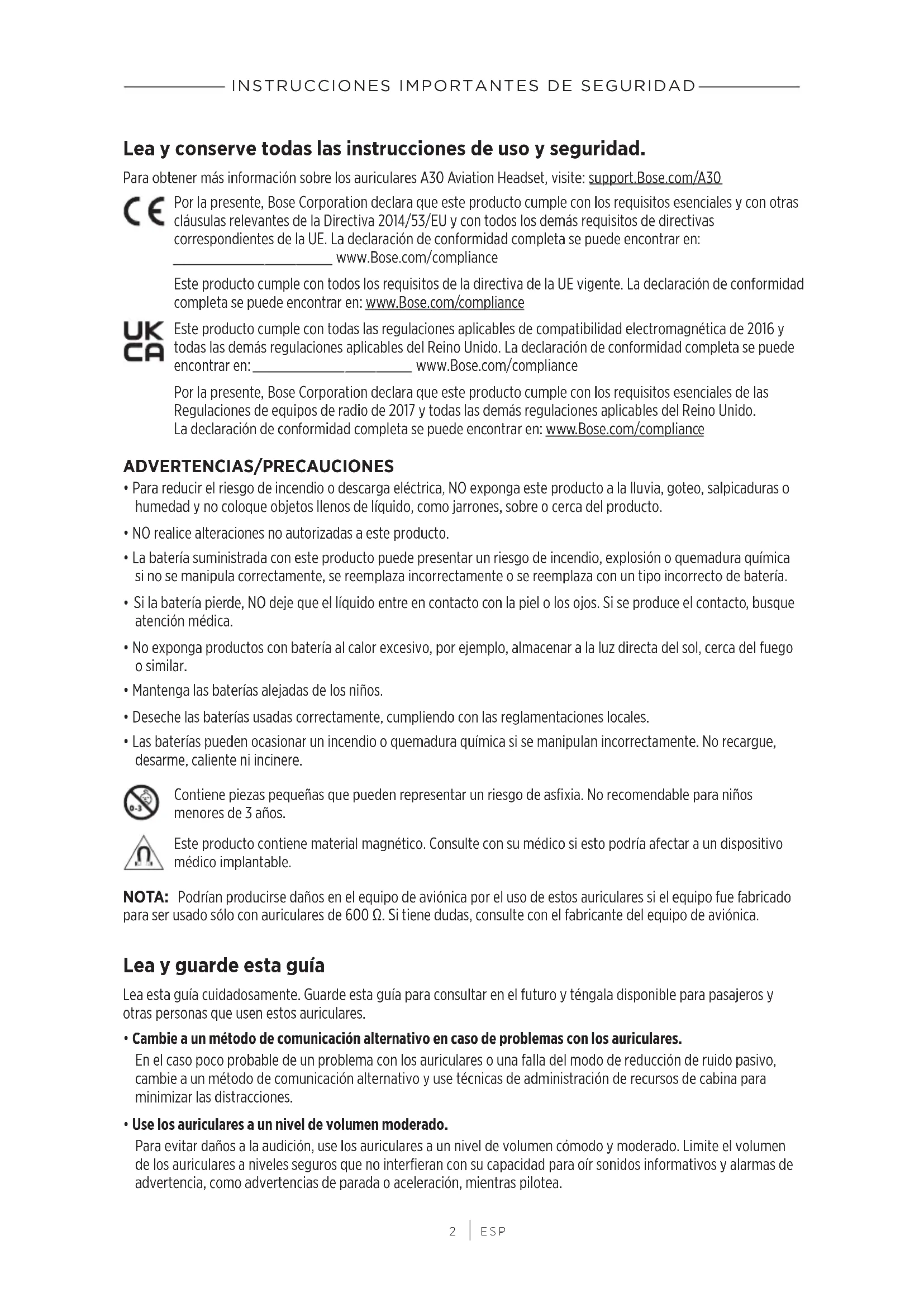

Lea y conserve todas las instrucciones de uso y seguridad.

Para obtener más información sobre los auriculares A30 Aviation Headset, visite: support.Bose.com/A30

Por la presente, Bose Corporation declara que este producto cumple con los requisitos esenciales y con otras cláusulas relevantes de la Directiva 2014/53/EU y con todos los demás requisitos de directivas correspondientes de la UE. La declaración de conformidad completa se puede encontrar en: ____ ____ ____ www.Bose.com/compliance

Este producto cumple con todos los requisitos de la directiva de la UE vigente. La declaración de conformidad completa se puede encontrar en: www.Bose.com/compliance

Este producto cumple con todas las regulaciones aplicables de compatibilidad electromagnética de 2016 y todas las demás regulaciones aplicables del Reino Unido. La declaración de conformidad completa se puede encontrar en: ____ www.Bose.com/compliance

Por la presente, Bose Corporation declara que este producto cumple con los requisitos esenciales de las Regulaciones de equipos de radio de 2017 y todas las demás regulaciones aplicables del Reino Unido. La declaración de conformidad completa se puede encontrar en: www.Bose.com/compliance

ADVERTENCIAS/PRECAUCIONES

• Para reducir el riesgo de incendio o descarga eléctrica, NO exponga este producto a la lluvia, goteo, salpicaduras o humedad y no coloque objetos llenos de líquido, como jarrones, sobre o cerca del producto.
• NO realice alteraciones no autorizadas a este producto.
• La batería suministrada con este producto puede presentar un riesgo de incendio, explosión o quemadura química si no se manipula correctamente, se reemplaza incorrectamente o se reemplaza con un tipo incorrecto de batería.
• Si la batería pierde, NO deje que el líquido entre en contacto con la piel o los ojos. Si se produce el contacto, busque atención médica.
• No exponga productos con batería al calor excesivo, por ejemplo, almacenar a la luz directa del sol, cerca del fuego o similar.
• Mantenga las baterías alejadas de los niños.
• Deseche las baterías usadas correctamente, cumpliendo con las reglamentaciones locales.
• Las baterías pueden ocasionar un incendio o quemadura química si se manipulan incorrectamente. No recargue, desarme, caliente ni incinere.

Contiene piezas pequeñas que pueden representar un riesgo de asfixia. No recomendable para niños menores de 3 años.

Este producto contiene material magnético. Consulte con su médico si esto podría afectar a un dispositivo médico implantable.

NOTA: Podrían producirse daños en el equipo de aviónica por el uso de estos auriculares si el equipo fue fabricado para ser usado sólo con auriculares de 600 Ω. Si tiene dudas, consulte con el fabricante del equipo de aviónica.

Lea y guarde esta guía

Lea esta guía cuidadosamente. Guarde esta guía para consultar en el futuro y téngala disponible para pasajeros y otras personas que usen estos auriculares.

• Cambie a un método de comunicación alternativo en caso de problemas con los auriculares.
  En el caso poco probable de un problema con los auriculares o una falla del modo de reducción de ruido pasivo, cambie a un método de comunicación alternativo y use técnicas de administración de recursos de cabina para minimizar las distracciones.

- Use los auriculares a un nivel de volumen moderado.

Para evitar daños a la audición, use los auriculares a un nivel de volumen cómodo y moderado. Limite el volumen de los auriculares a niveles seguros que no interfieran con su capacidad para oír sonidos informativos y alarmas de advertencia, como advertencias de parada o aceleración, mientras pilotea.

- Apague los auriculares si emiten un ruido fuerte.

Al igual que con cualquier dispositivo electrónico complejo, es posible que los auriculares fallen durante su funcionamiento. Los síntomas de fallas, que pueden incluir tonos fuertes, distorsión, acople de retroalimentación y pérdida de la señal de comunicación en los auriculares, pueden producirse en el modo de cancelación de ruido acústico (encendido) o en el modo pasivo (apagado). Si los auriculares emiten un ruido fuerte y la pérdida de comunicación relacionada en el modo de cancelación de ruido acústico, apague el interruptor de encendido. Los auriculares continuarán proporcionando comunicación en el modo de reducción de ruido pasivo. Si el problema persiste, consulte “Solución de problemas” en la página 54.

- Tenga en cuenta las diferencias de sonido cuando use los auriculares.

Con la reducción de ruido activo y pasivo de los auriculares, los sonidos típicos del avión (como motores, hélices, alarmas de advertencia y otras fuentes de sonido) pueden no sonar familiares. Asegúrese de poder escuchar y reconocer estos sonidos cuando use los auriculares mientras opera cualquier avión.

- NO haga llamadas telefónicas mientras pilotea.

No use los auriculares para llamadas telefónicas durante las operaciones de vuelo.

- Asegúrese de que se pueda acceder fácilmente al control del sistema de comunicaciones de la aeronave.

Este control afecta la intensidad de la señal de comunicaciones que llega a los auriculares. Asegúrese de que pueda oír las comunicaciones críticas incluso con la función de cancelación de ruido acústico apagada. En este caso, puede necesitar subir el volumen del sistema de comunicaciones del avión. En el modo pasivo, los controles de volumen en el módulo de control se ajustarán automáticamente al volumen máximo. Para un control de volumen adicional, use el control de volumen del intercomunicador o de la radio. Si los auriculares funcionan con la alimentación del avión, conecte los auriculares a las fuentes de alimentación del avión solo como se describe en “Conectores del avión” en la página 34.

- Asegúrese de que ningún dispositivo portátil interfiera con los sistemas de navegación y comunicación del avión. Referencia FAA AC 91.21-1D o revisión posterior para aprobación de instalación.

Es responsabilidad del piloto garantizar que los dispositivos portátiles no interfieran con los sistemas de navegación y comunicación del avión, así como determinar si el dispositivo portátil es adecuado para usar con los auriculares.

- Use baterías AA (LR06), preferiblemente alcalinas.

Se recomienda usar baterías alcalinas para lograr mejores resultados. Otros tipos de baterías pueden dar resultados diferentes. Es posible que la duración de las baterías varíe y la indicación de la carga no sea exacta. Deseche correctamente las baterías usadas.

- NO repare los auriculares usted mismo.

Póngase en contacto con la organización Bose en su país/región para obtener instrucciones específicas de cuidado, devolución y envío. Visite: ____ global.Bose.com

- No use los auriculares con un casco o como parte de un sistema de protección contra choques.

Los auriculares no están diseñados para tal uso y no están certificados para protección contra choques. Desmontar, volver a montar o modificar los auriculares, o una parte de estos, para usar con un casco u otro sistema de protección contra choques podría producir una lesión corporal grave y dicho uso no autorizado anulará la garantía limitada del producto.

- NO sumerja los auriculares o ninguna parte en agua ni en ningún otro líquido.

Consulte "Limpiar los auriculares" en la página 48 para obtener las instrucciones de limpieza.

- Mantenga el audifono libre de suciedad.

El funcionamiento correcto de los auriculares requiere que las aberturas acústicas y del micrófono de los auriculares ubicados en la parte exterior de cada audifono se mantengan libres de suciedad para garantizar comunicaciones sin interferencias. Consulte “Limpiar los auriculares” en la página 48 para obtener las instrucciones de limpieza.

NOTA: Este equipo ha sido sometido a prueba y se ha comprobado que cumple con los límites de un dispositivo digital Clase B, conforme a la Parte 15 de las reglas de la FCC. Estos límites están diseñados para ofrecer una protección razonable contra interferencias perjudiciales en una instalación domiciliaria. Este equipo genera, usa y puede irradiar energía de radiofrecuencia y, si no se instala y se usa conforme a las instrucciones, puede causar interferencia perjudicial a las comunicaciones de radio. Sin embargo, no se garantiza que la interferencia no se produzca en una instalación en particular. Si este equipo causa interferencias perjudiciales en la recepción de radio o televisión, que se puede determinar al apagar y encender el equipo, se aconseja al usuario intentar corregir la interferencia mediante una o más de las siguientes medidas:

• Reoriente o reubique el producto receptor o la antena.
• Aumente la separación entre el equipo y el receptor.
• Conecte el equipo a una salida eléctrica en un circuito diferente al que está conectado el receptor.
• Consulte con el distribuidor o con un técnico en radio o televisión experimentado para obtener ayuda.

Los cambios o las modificaciones no aprobadas expresamente por Bose Corporation podrían invalidar la autoridad del usuario para operar el equipo.

Este dispositivo cumple con la parte 15 de las reglas de la FCC y con las normas RSS sin licencia de ISED Canada. El funcionamiento está sujeto a las siguientes dos condiciones: (1) Este dispositivo no debe provocar interferencias dañinas y (2) Este dispositivo debe aceptar cualquier interferencia recibida, incluida la interferencia que puede causar un funcionamiento no deseado.

La operación de este equipo está sujeta a las siguientes dos condiciones: (1) es posible que este equipo o dispositivo cause interferencia perjudicial y (2) este equipo o dispositivo debe aceptar cualquier interferencia, incluyendo la que pueda causar su operación no deseada.

Este dispositivo cumple con los límites de exposición a la radiación de la FCC y de ISED Canada establecidos para la población en general. Este transmisor no se debe ubicar ni operar juntamente con otra antena o transmisor.

ID DE LA FCC: A94429358

CAN ICES-3(B)/NMB-3(B)

Para Europa:

Banda de frecuencia de funcionamiento 2400 a 2483,5 MHz.

Potencia de transmisión máxima menor que 20 dBm EIRP.

Potencia de transmisión máxima está por debajo de los límites regulatorios y la prueba SAR no es necesaria y está exenta según las regulaciones aplicables.

Este símbolo significa que el producto no debe desecharse como residuo doméstico y que debe depositarse en un centro de recolección apropiado para reciclaje. La eliminación y el reciclado adecuados ayudan a proteger los recursos naturales, la salud de las personas y el medio ambiente. Para obtener más información sobre la eliminación y el reciclado de este producto, póngase en contacto con su municipio, el servicio de gestión de residuos o el comercio donde haya comprado este producto.

Deseche correctamente las baterías usadas, cumpliendo con las reglamentaciones locales. No incinere.

Regulaciones técnicas de dispositivos de radiofrecuencia de baja potencia

Sin el permiso concedido por la NCC, ninguna empresa, compañía o usuario puede cambiar la frecuencia, mejorar la potencia de transmisión ni alterar las características originales, así como el rendimiento a dispositivos de radiofrecuencia de baja potencia aprobados. Los dispositivos de radiofrecuencia de baja potencia no deberían afectar la seguridad del avión ni interferir con las comunicaciones legales; si se determinara una interferencia, el usuario deberá dejar de usar de inmediato hasta que no se perciba interferencia. Dichas comunicaciones legales implican que las comunicaciones de radio se operan conforme con la Ley de administración de telecomunicaciones. Los dispositivos de radiofrecuencia de bajo consumo deben ser susceptibles a la interferencia de las comunicaciones legales o de los dispositivos de ondas de radio ISM.

低功率射頻器材技術規範

Tabla de sustancias peligrosas restringidas en China

Nombres y contenidos de las sustancias o elementos tóxicos o peligrosos
	Sustancias y elementos tóxicos o peligrosos
Nombre de parte	Plomo (pb)	Mercurio (Hg)	Cadmio (Cd)	Hexavalente (CR(VI))	Bifenilo polibromado (PBB)	Difeniléter polibromado (PBDE)
PCB X O O O O O
Partes metálicas X O O	O O O
Partes plásticas O O O	O O O
Altavoces X O O O O O
Cables X O O O O O
Esta tabla se preparó conforme a las cláusulas de SJ/T 11364.O: Indica que esta sustancia tóxica o peligrosa contenida en todos los materiales homogéneos para esta parte es inferior al requisito de límite de GB/T 26572.
X: Indica que esta sustancia tóxica o peligrosa que está presente en al menos uno de los materiales homogéneos utilizados para esta parte se encuentra por encima del requisito de límite de GB/T 26572.

Fecha de fabricación: El octavo dígito del número de serie indica el año de fabricación; "3" es 2013 o 2023.

Importador en UE: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Países Bajos

Importador en México: Bose de México S. de R.L. de C.V., Avenida Prado Sur #150, Piso 2, Interior 222 y 223, Colonia Lomas de Chapultepec V Sección, Miguel Hidalgo, Ciudad de México, C.P. 11000 - Número de teléfono: [phone]

Importador en Taiwán: Bose Limited Taiwan Branch (H.K.), 9F., No. 10, Sec. 3, Minsheng E. Road, Zhongshan Dist. Taipei City 10480, Taiwán - Número de teléfono: [phone]

Importador en el Reino Unido: Bose Limited, Bose House, Quayside Chatham Maritime, Chatham, Kent, ME4 4QZ, Reino Unido

Modelo: 429358. La ID de CMIT se encuentra en el interior de la cubierta de la batería.

Complete y conserve para referencia futura

Los números de serie y de modelo se encuentran debajo de la almohadilla de la diadema.

Número de modelo: ____

Guarde el recibo con la guía del usuario. Ahora es un buen momento para registrar su producto Bose. Puede hacerlo fácilmente visitando worldwide.Bose.com/ProductRegistration

La Política de privacidad de Bose está disponible en worldwide.bose.com/privacypolicy

Los Términos de uso de Bose están disponibles en worldwide.bose.com/termsofuse

Apple y el logotipo de Apple son marcas comerciales de Apple Inc., registradas en los Estados Unidos y en otros países. App Store es una marca de servicio de Apple Inc.

Android, Google Play y el logotipo de Google Play son marcas comerciales de Google LLC.

La marca y los logotipos de Bluetooth ^® son marcas comerciales registradas propiedad de Bluetooth SIG Inc. y cualquier uso de dichas marcas por parte de Bose Corporation se encuentra bajo licencia.

Sede central de Bose Corporation: 1-877-230-5639

A20, Acoustic Noise Cancelling, Bose y Bose A30 Aviation Headset son marcas comerciales de Bose Corporation.

©2023 Bose Corporation. No se puede reproducir, modificar, distribuir, o usar de otra manera ninguna parte de este trabajo sin previo consentimiento por escrito.

Componentes de los auriculares.... 16

Opciones del módulo de control.... 17

IMPORTANCIA DEL AJUSTE PERFECTO

Ajustar la diadema.... 18

Ajustar el micrófono 19

Condiciones relacionadas con el ajuste 21

Fijar el cable y el módulo de control.... 21

Clips para cables.... 21

Soporte del módulo de control.... 21

CONTROLES DE LOS AURICULARES

Encender 22

Apagar 22

CANCELACIÓN DE RUIDO ACÚSTICO

Interruptor de Acoustic Noise Cancelling (ANC).... 23

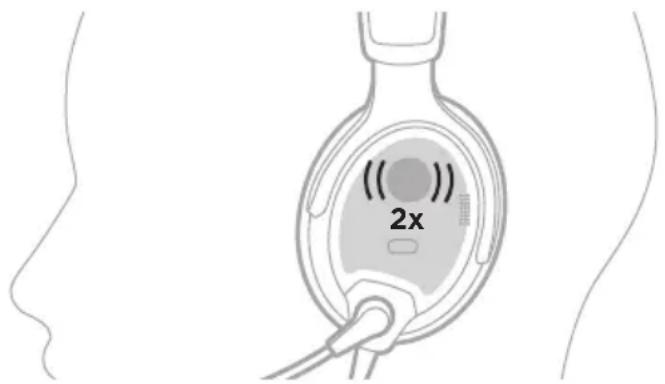

Tap control para la comunicación directa.... 24

Cambiar de audifono.... 25

Restablecer Tap Control.... 25

INTERRUPTORES DE OPERACIÓN

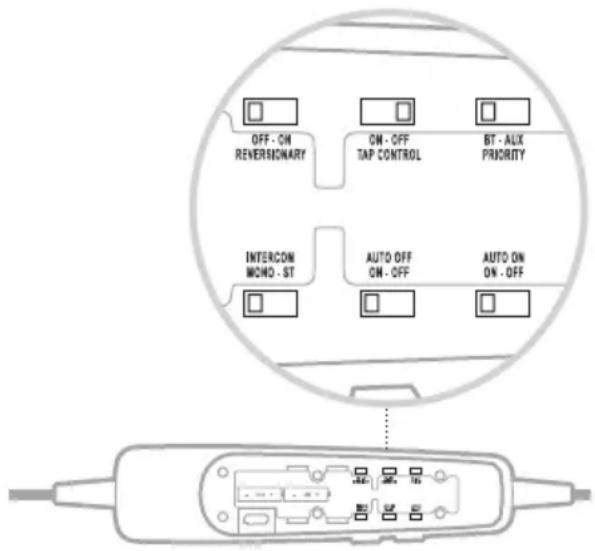

Funciones de interruptores de operación.... 26

Cambiar los interruptores de operación.... 28

COLOCACIÓN DEL MICRÓFONO

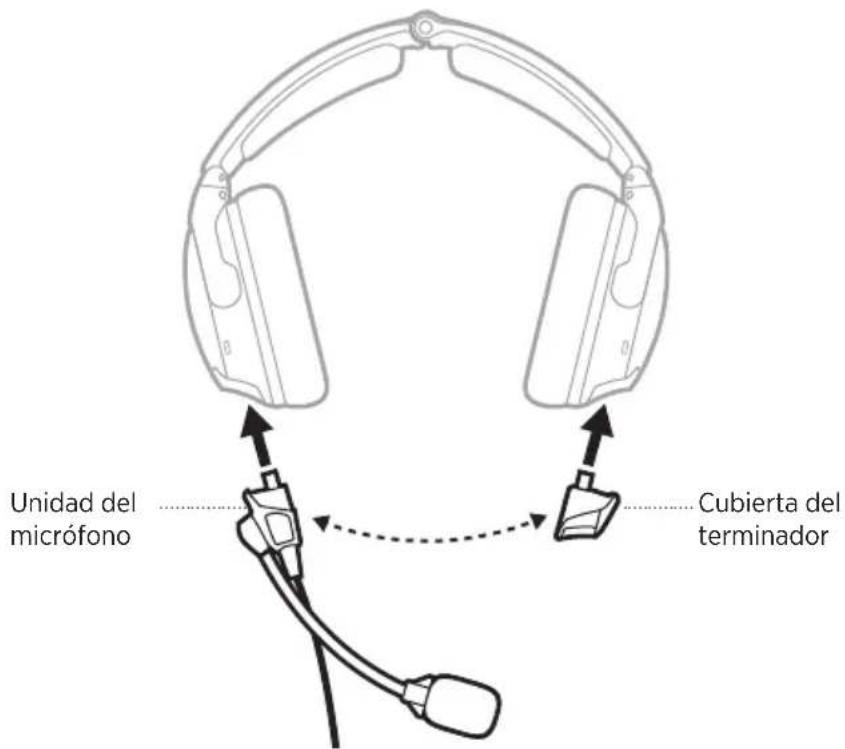

Mover el micrófono 30

BATERÍAS

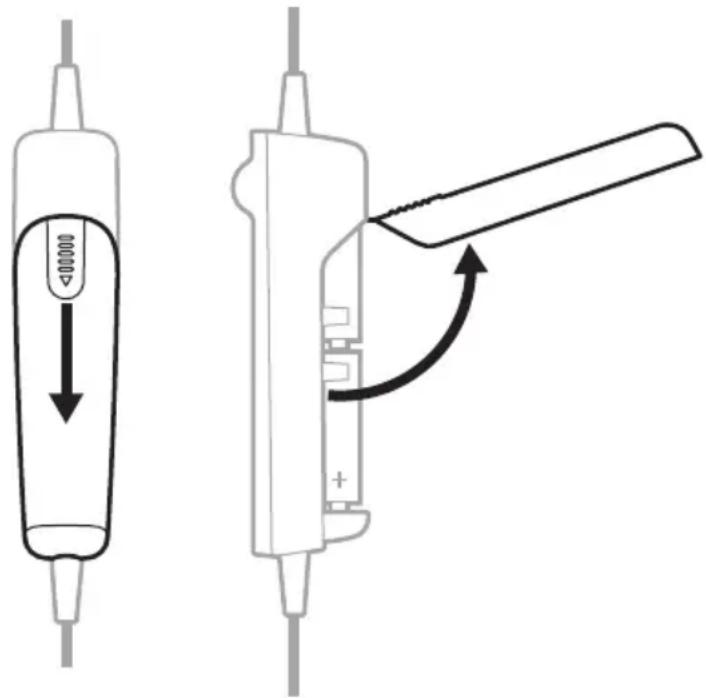

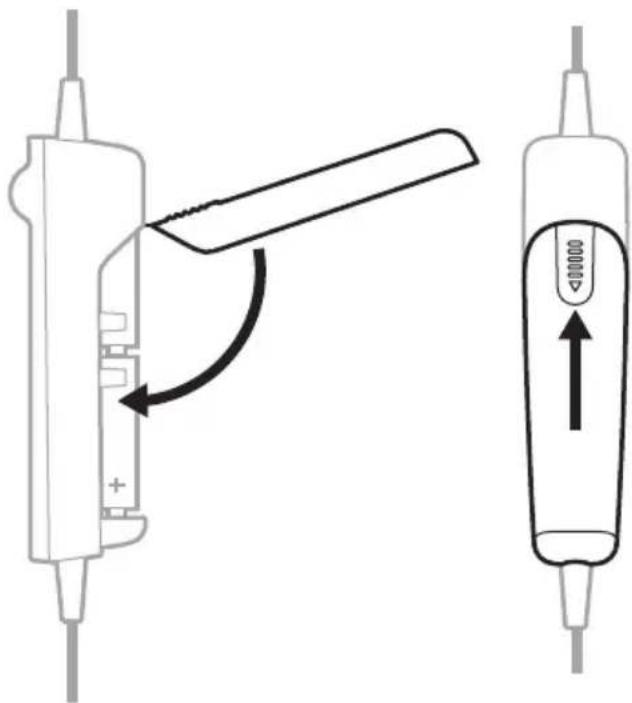

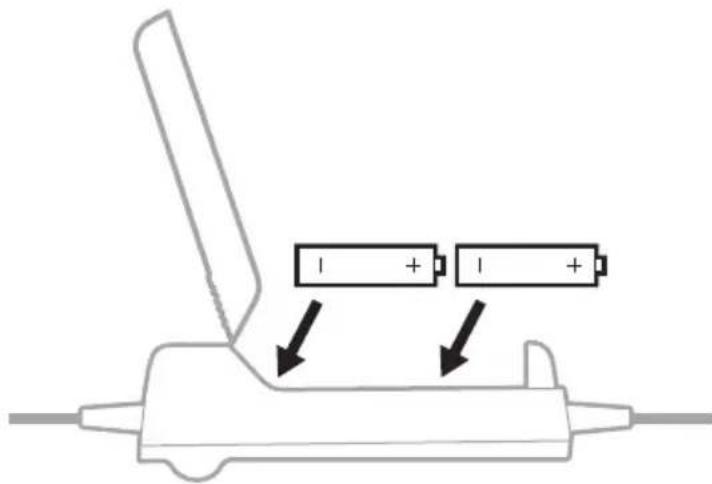

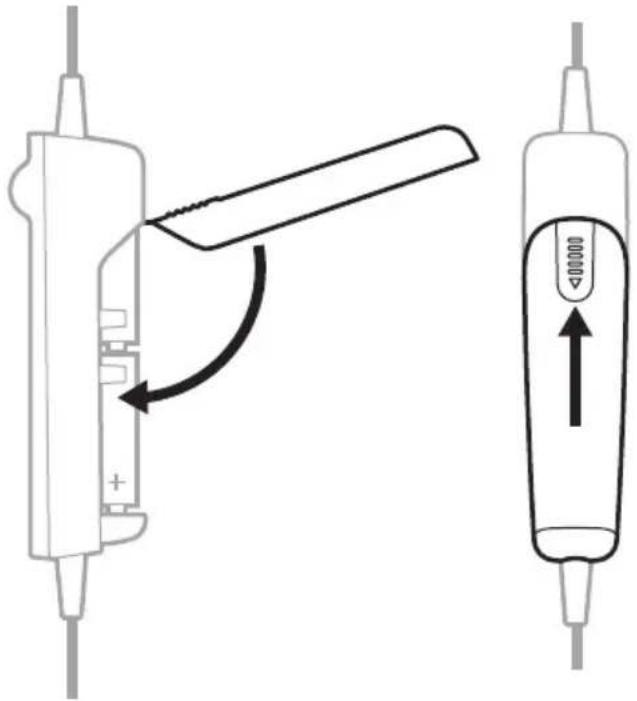

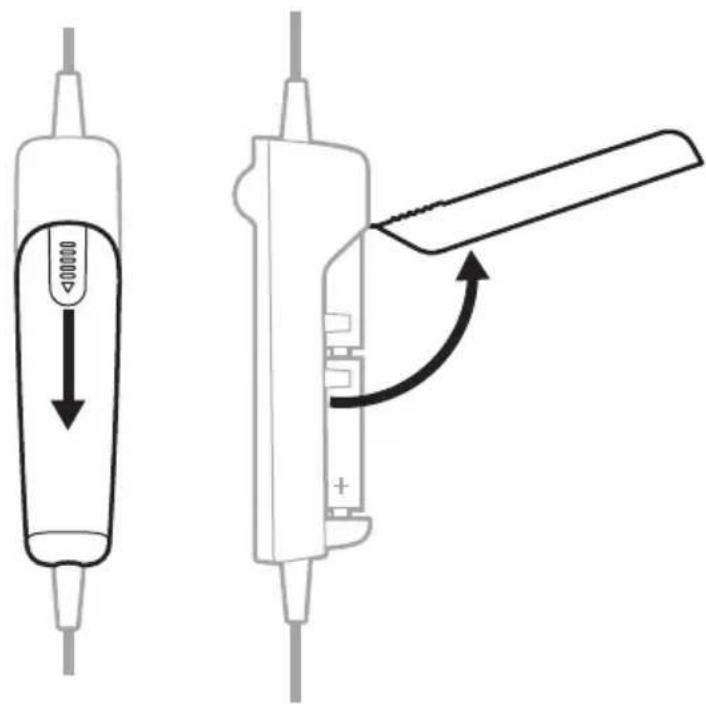

Cambiar las baterías 32

CONECTORES DEL AVIÓN

Doble enchufe (aviación general) 34

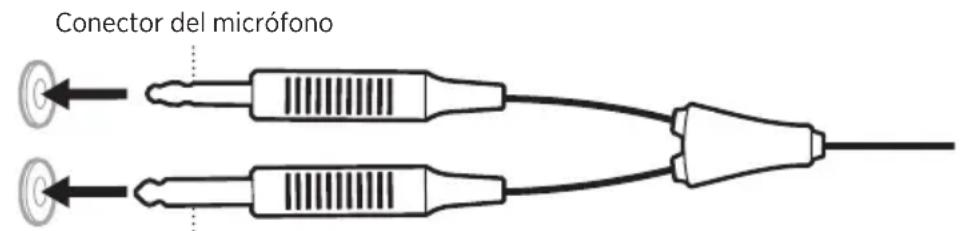

Conectarse al avión 34

Desconectarse del avión.... 34

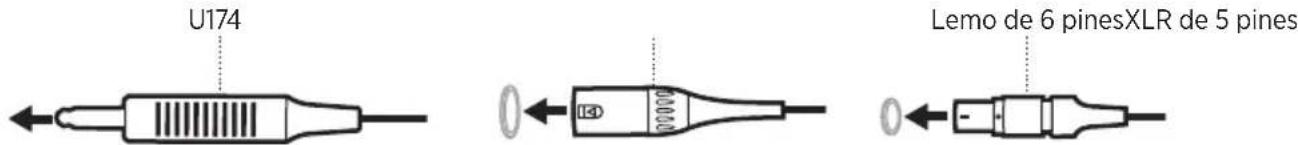

U174, XLR de 5 pines y Lemo de 6 pines.... 35

Conectarse al avión 35

Desconectarse del avión (U174 y XLR de 5 pines).... 35

Desconectarse del avión (Lemo de 6 pines).... 35

LUCES DE ESTADO

Luz de encendido 36

Luz de Bluetooth ^® 37

Atenuar las luces de estado.... 37

Apagar las luces de estado.... 37

FUENTES DE AUDIO SECUNDARIAS

Conexiones AUX.... 38

Conexiones Bluetooth 39

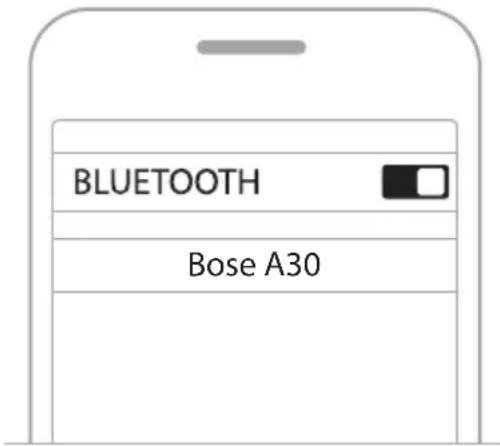

Conectar usando la función Bluetooth en el dispositivo móvil...... 39

Desconectar un dispositivo móvil....40

Volver a conectar un dispositivo móvil.... 40

Recuperar una conexión perdida 40

Conectar otro dispositivo móvil.... 40

Alternar entre dispositivos conectados.... 41

Borrar la lista de emparejamiento de los auriculares.... 41

Funciones de Bluetooth 42

Funciones de volumen de Bluetooth 42

Funciones de llamadas.... 43

FUENTES DE AUDIO SECUNDARIAS

Cambiar al modo de audio secundario 45

Interruptor de operación PRIORITY 46

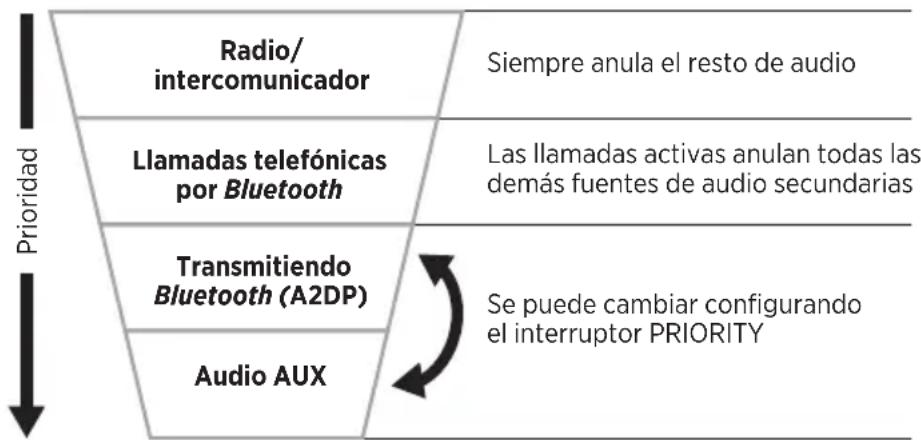

Tabla de prioridades de audio secundario.... 46

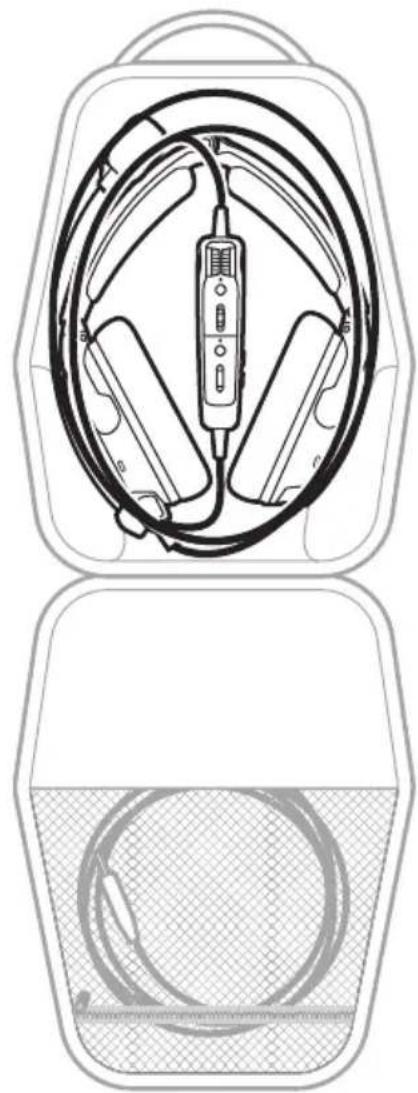

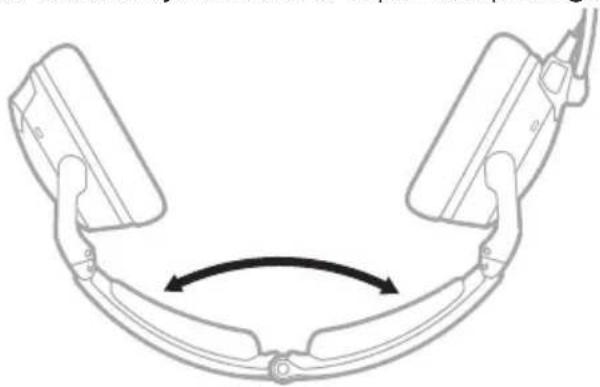

Guardar los auriculares.... 47

Limpiar los auriculares.... 48

Garantía limitada.... 49

Ubicación del número de serie.... 49

Repuestos y accesorios.... 50

Almohadillas 50

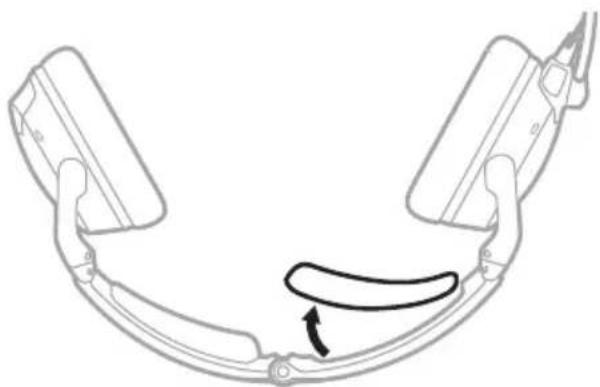

Almohadillas de la diadema 52

Malla protectora del micrófono.... 53

Baterías.... 53

Cubierta del micrófono o terminador.... 53

SOLUCIÓN DE PROBLEMAS

Intente primero con estas soluciones.... 54

Otras soluciones.... 54

Cancelación de ruido acústico 54

Comunicaciones del intercomunicador 55

Audio 56

Micrófono.... 57

Fuente de audio Bluetooth 58

Encendido/apagado automático.... 59

Modo de reversión.... 59

INSTALACIÓN

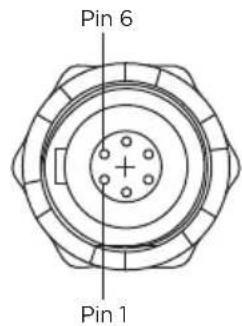

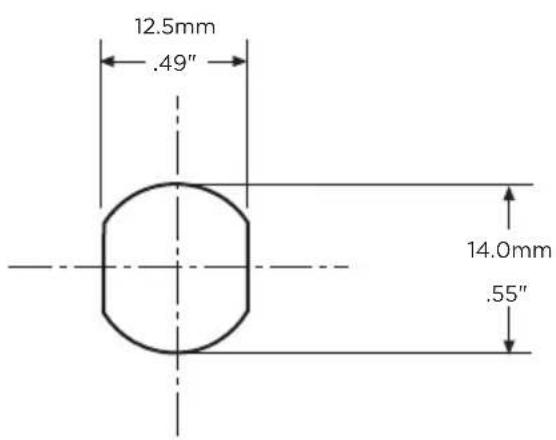

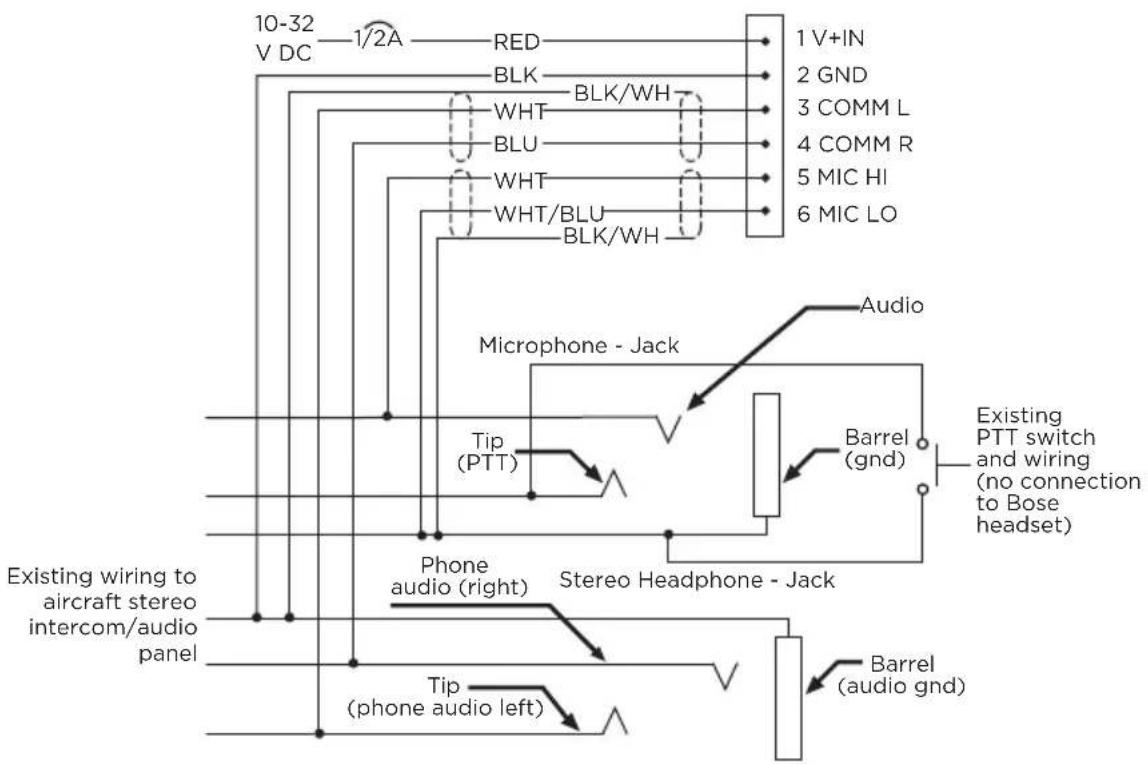

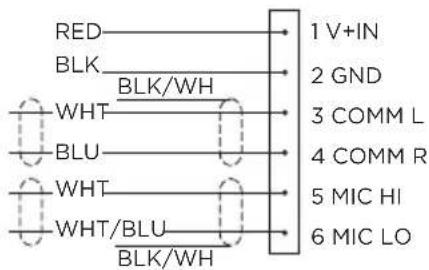

Montar el conector del panel de la aeronave 60

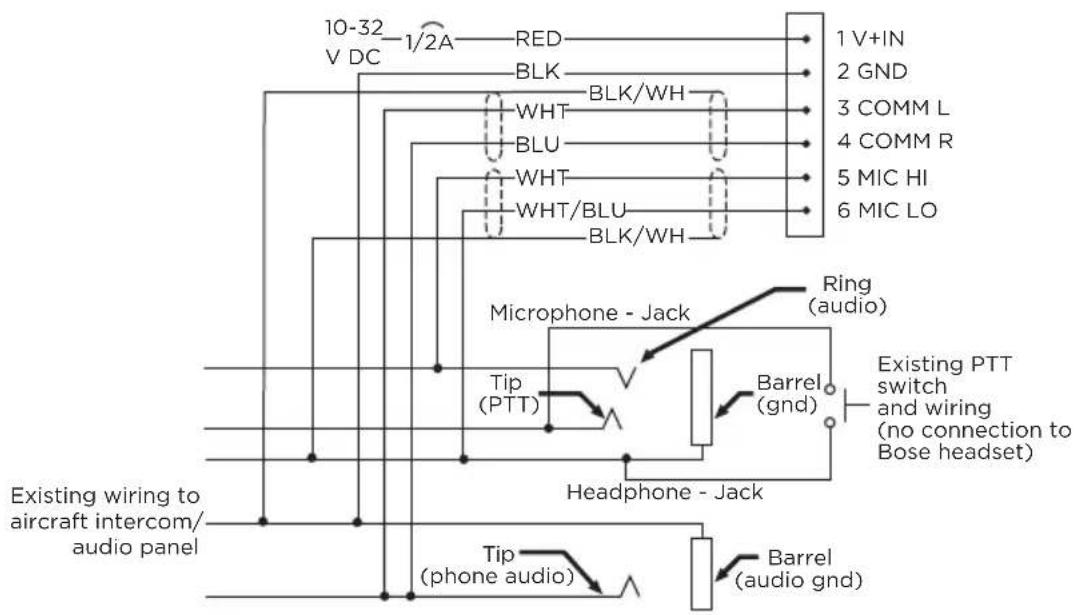

Diagrama de conexión Mono 61

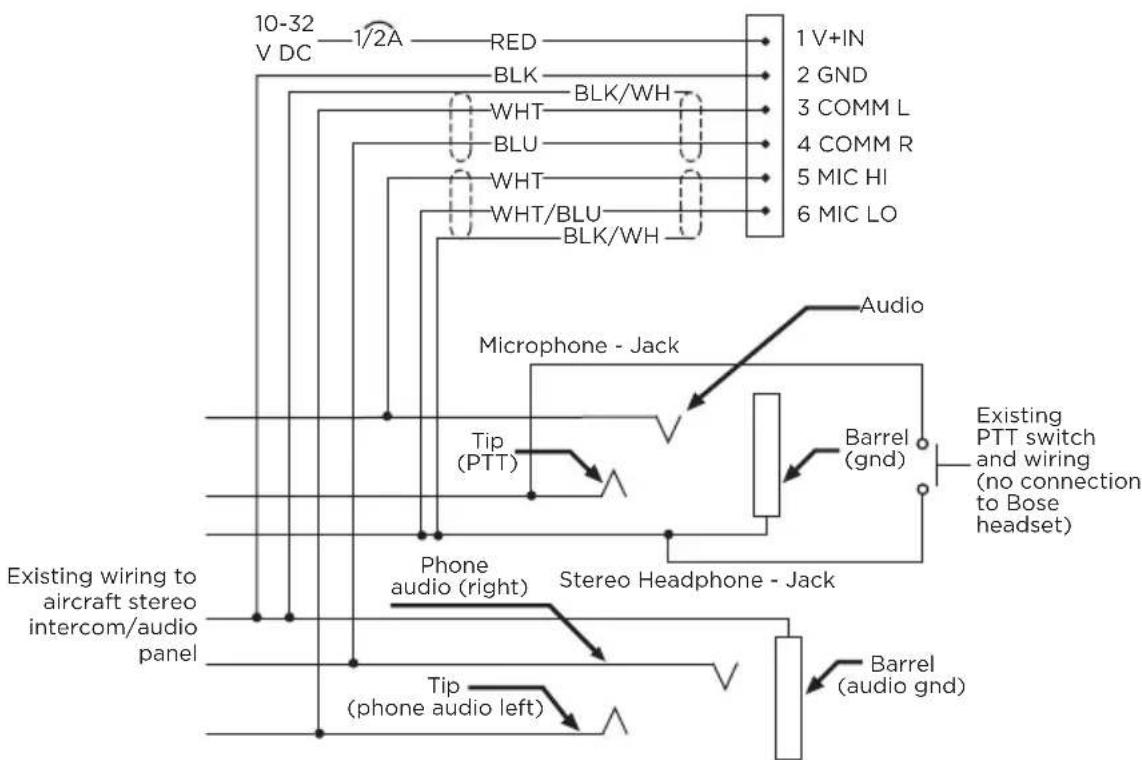

Diagrama de conexión Estéreo 62

Información para realizar las conexiones.... 63

INFORMACIÓN TÉCNICA

Especificaciones de los auriculares 64

Orden técnica estándar de la FAA.... 66

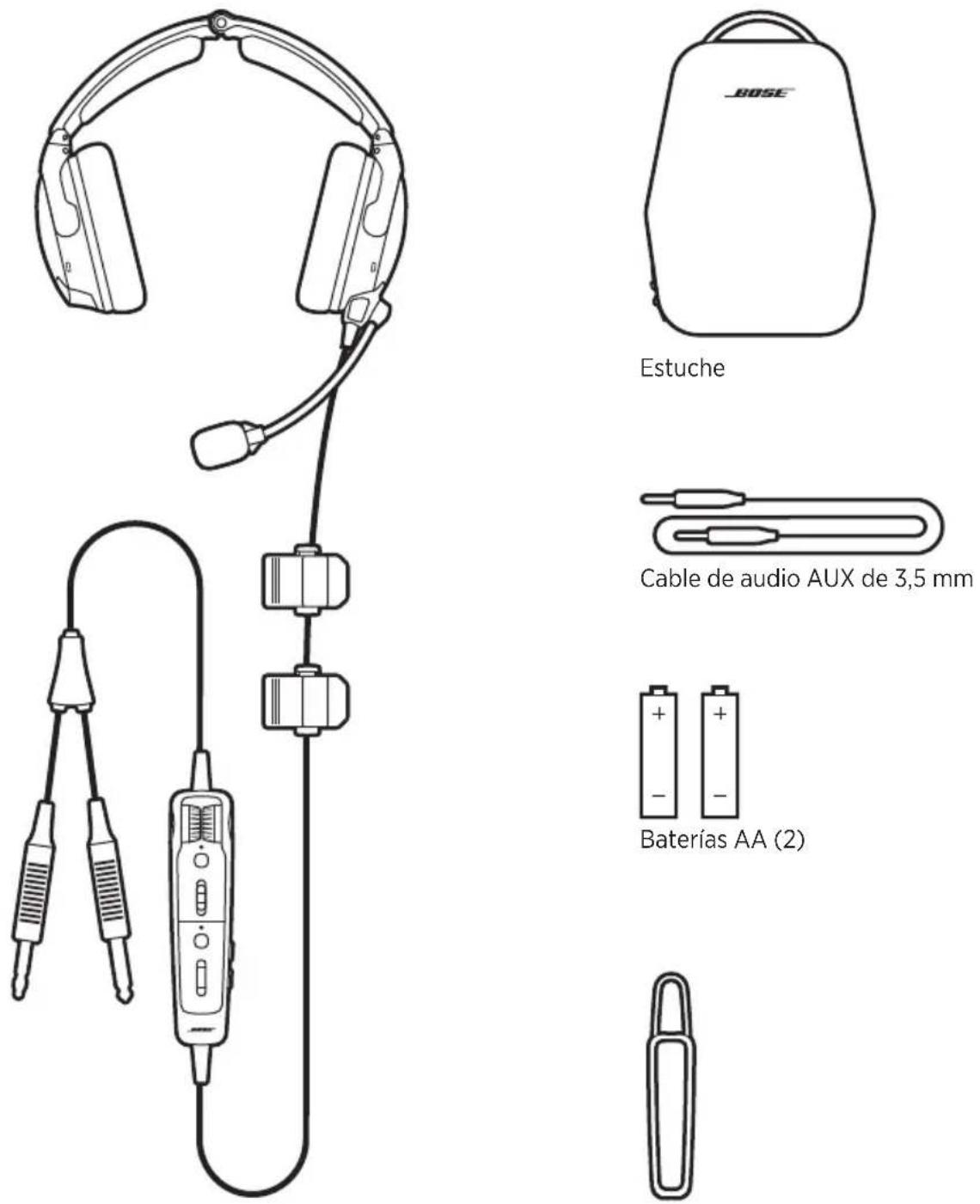

CONTENIDO

Bose A30 Aviation Headset Soporte del módulo de control

NOTAS:

• Para las opciones del módulo de control, vea la página 17.
• Para los tipos de conector de avión, vea la página 34.
• Si cualquier parte del producto está dañada, no lo use. Comuníquese con un representante autorizado de Bose o al Servicio al cliente de Bose.

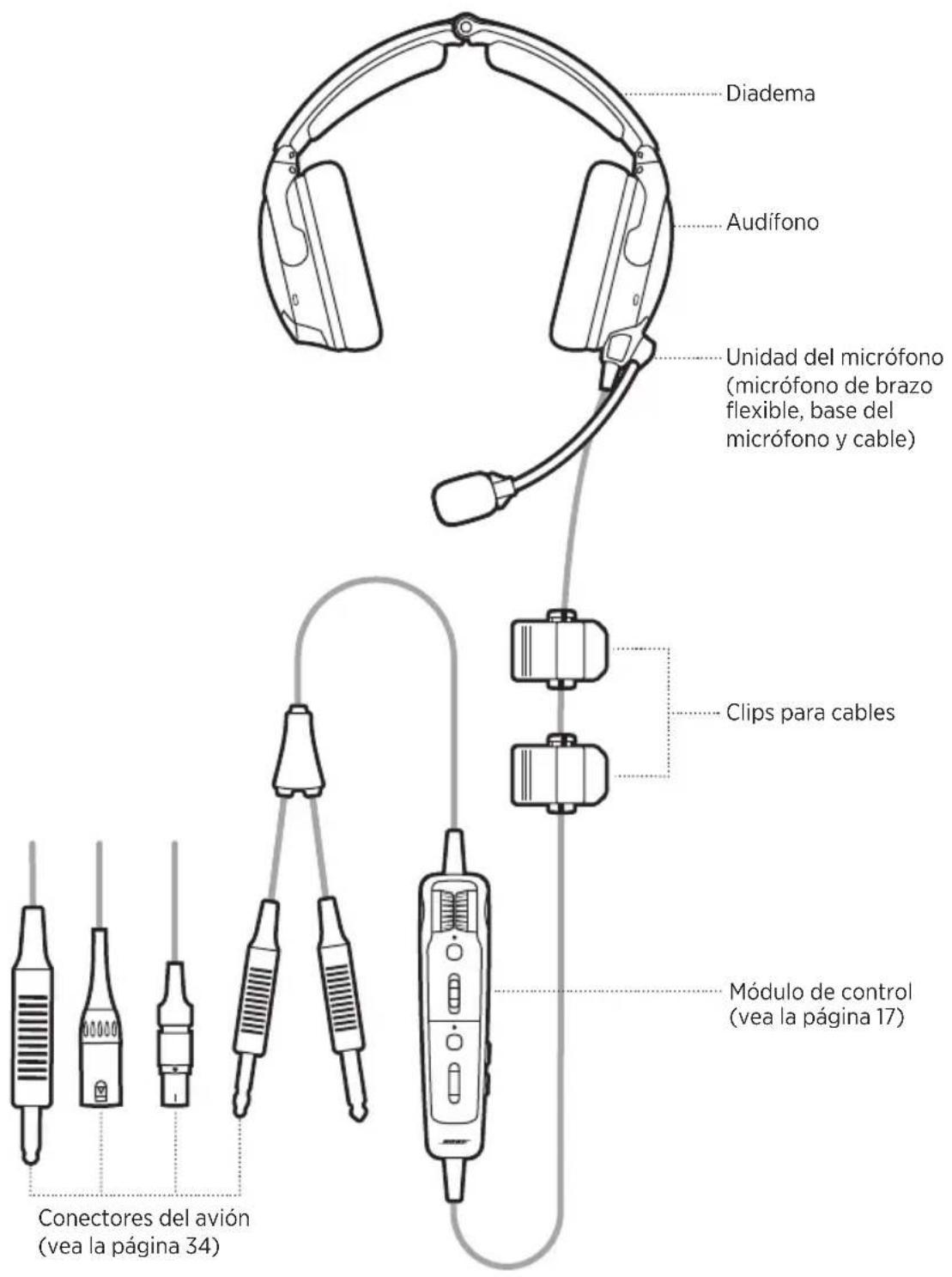

COMPONENTES DE LOS AURICULARES

Diadema Audifono Unidad del micrófono (micrófono de brazo flexible, base del micrófono y cable) Clips para cables Módulo de control (vea la página 17) Conectores del avión (vea la página 34)

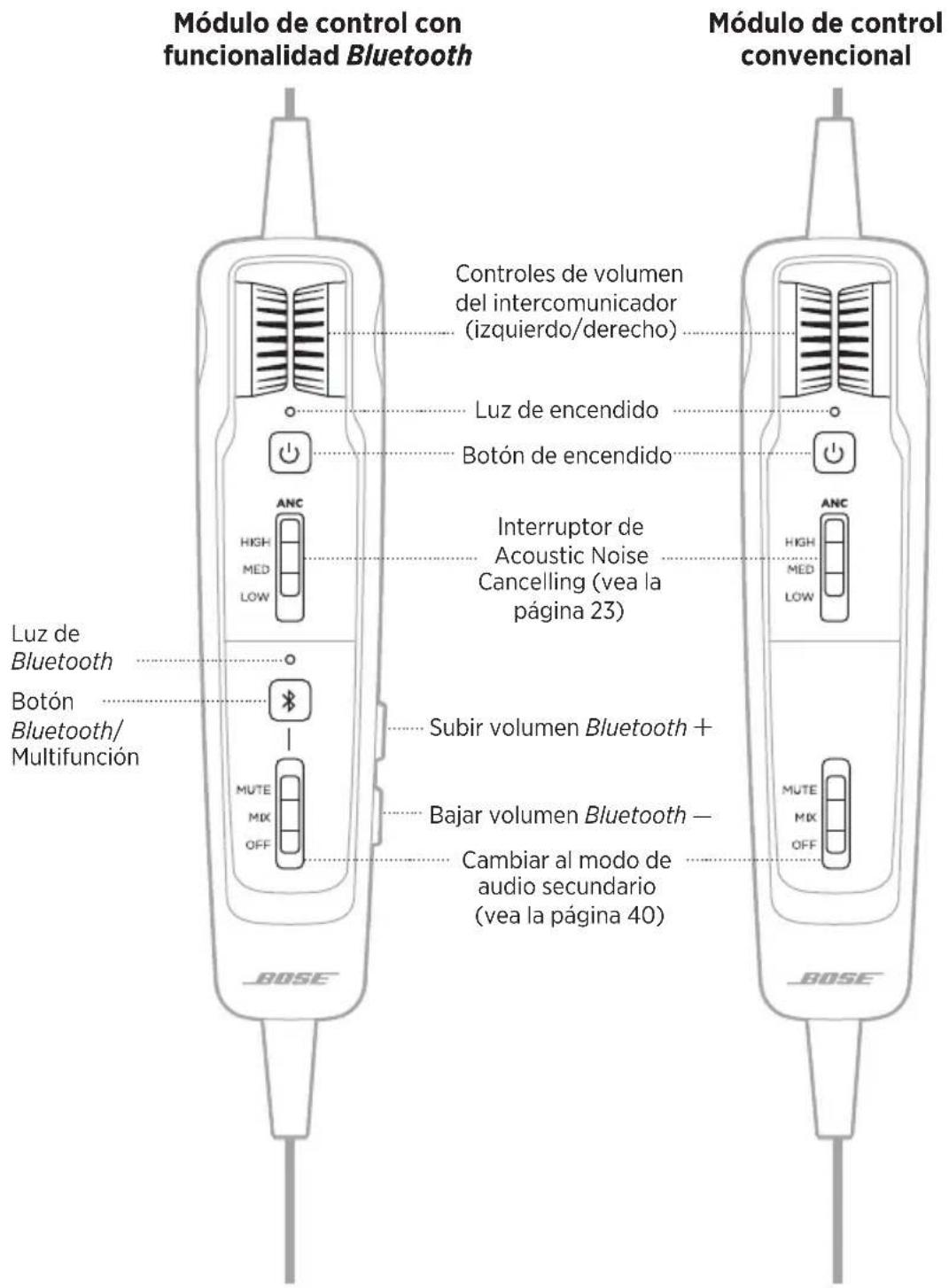

OPCIONES DEL MÓDULO DE CONTROL

Módulo de control con funcionalidad Bluetooth Módulo de control convencional Controles de volumen del intercomunicador (izquierdo/derecho) Luz de encendido Botón de encendido Interruptor de Acoustic Noise Cancelling (vea la pagina 23) Luz de Bluetooth Botón Bluetooth/ Multifunción Subir volumen Bluetooth + Bajar volumen Bluetooth — Cambiar al modo de audio secundario (vea la página 40) ANC HIGH MED LOW MUTE MIX OFF BOSE

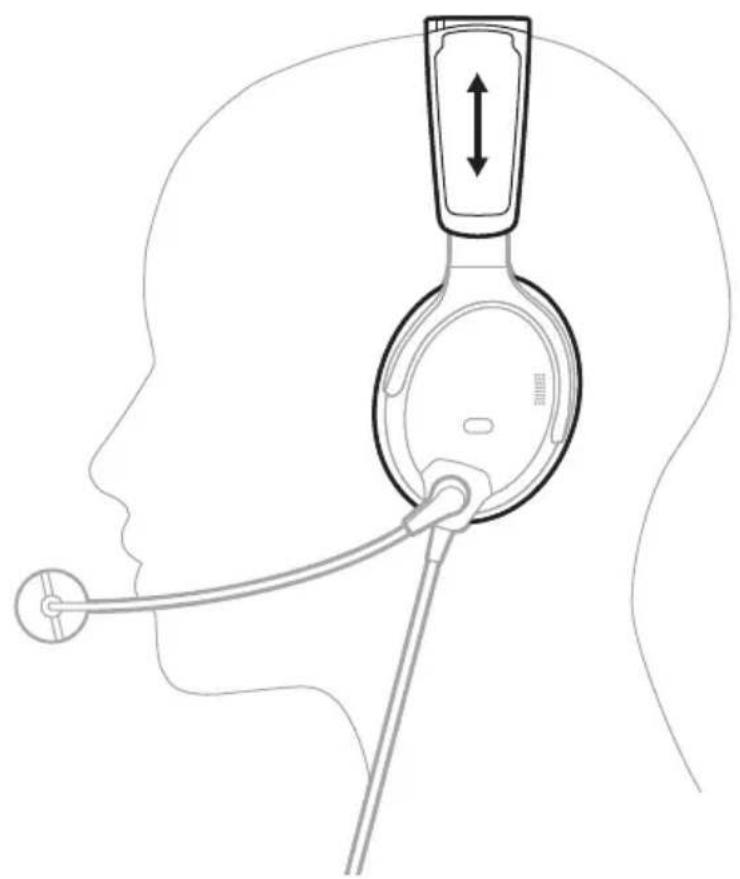

AJUSTAR LA DIADEMA

El ajuste adecuado es importante tanto para la comodidad como para un rendimiento óptimo de cancelación de ruido.

1. Encuentre el icono izquierdo Ⓛ y el derecho ® en el interior del respectivo audífono para orientar los auriculares correctamente.

2. Colóquese los auriculares en la cabeza.

3. Ajuste la diadema para que las almohadillas de los auriculares cubran completamente las orejas.

NOTA: Para obtener el mejor rendimiento, asegúrese de que las almohadillas se ajustan correctamente a las orejas para que creen un sellado.

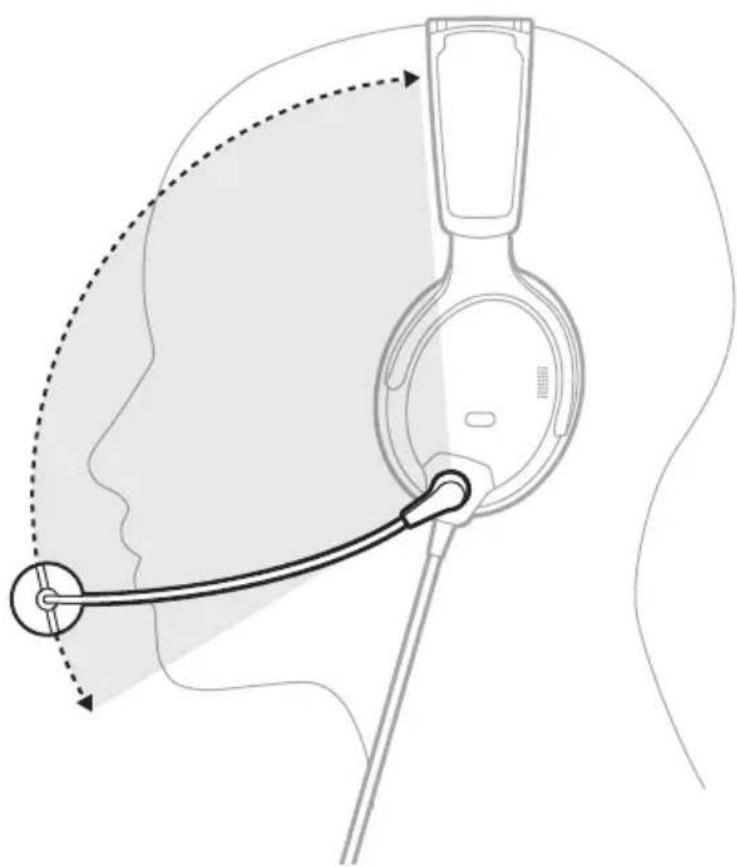

1. Sujete la base del micrófono y ajuste el micrófono de brazo flexible para que quede al nivel de la boca.

PRECAUCIÓN: Para lograr una comunicación nítida, es importante que el micrófono esté correctamente colocado. El micrófono de brazo flexible puede girar 160°. NO fuerce el micrófono más allá de la rotación prevista ya que podría estropearse.

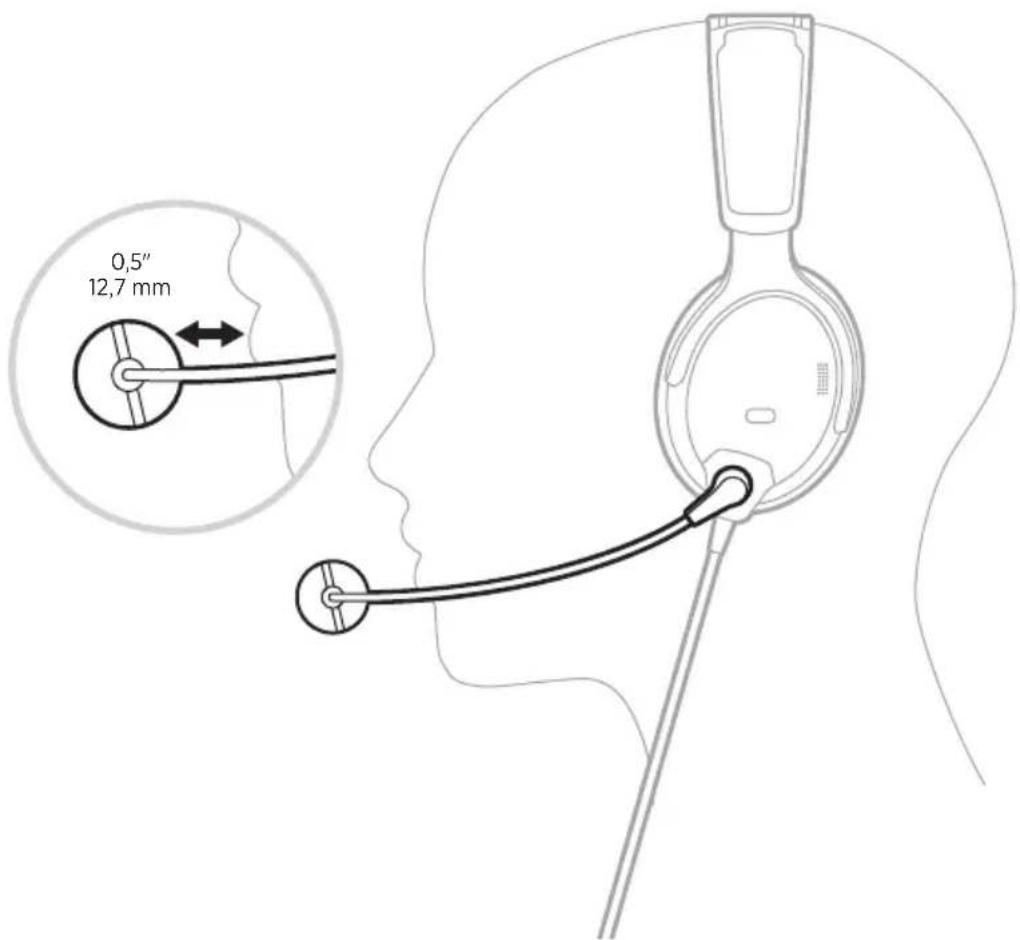

1. Asegúrese de que el micrófono esté a 12,7 mm de los labios.

NOTA: El micrófono no debe tocar los labios.

0,5" 12,7 mm

1. Asegúrese de que el punto blanco del micrófono esté orientado hacia la boca.

NOTA: Si es necesario, gire la base del micrófono.

1. Pruebe los auriculares antes del vuelo.

CONDICIONES RELACIONADAS CON EL AJUSTE

En condiciones especialmente ruidosas, como durante el despegue, es posible que haya una breve reducción en la cancelación de ruido mientras los auriculares compensan un cambio momentáneo de presión. Si esta condición persiste cuando el nivel de ruido se normaliza, consulte “Cancelación de ruido acústico” en la página 23. Si persiste, consulte “Solución de problemas” en la página 54.

Un sonido bajo y retumbante o pérdidas frecuentes y breves de la cancelación del ruido pueden ser indicativos de que los auriculares no están correctamente ajustados o de que las aberturas de los audífonos están bloqueadas. Consulte “Limpiar los auriculares” en la página 48 para obtener instrucciones sobre cómo eliminar los bloqueos.

En vuelos largos, es posible que sienta una ligera presión, que puede aliviar ajustando la posición de la diadema.

FIJAR EL CABLE Y EL MÓDULO DE CONTROL

Los clips para cables y el soporte del módulo de control aseguran el cable y el módulo de control a la ropa, un arnés de seguridad, un larguero de visera o a un gancho para auriculares de avión para un acceso rápido y fácil.

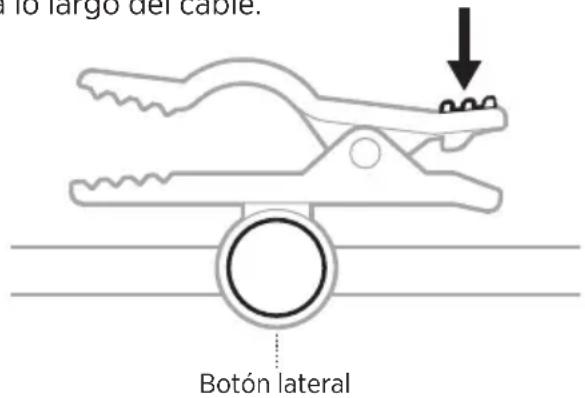

Clips para cables

Apriete el extremo estrecho del clip para abrir. Presione el botón lateral para liberar y volver a colocar el clip a lo largo del cable.

10 largo del cable. Botón lateral

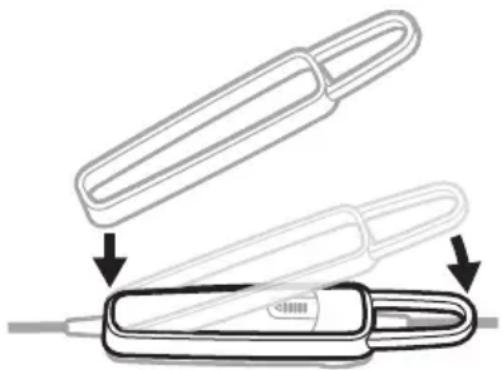

Soporte del módulo de control

Estire el soporte sobre el módulo de control para fijarlo en su lugar.

Presione el botón de encendido ⏻.

La luz de encendido se ilumina de color ámbar y luego parpadea según el nivel de la batería. Vea “Luz de encendido” en la página 36.

NOTA: La primera vez que enciende los auriculares, la cancelación de ruido está completamente activada. Vea “Cancelación de ruido acústico” en la página 23.

APAGAR

Mantenga presionado ⏻ hasta que la luz de encendido se ilumine de color ámbar y luego suelte.

NOTA: Cuando están apagados, los auriculares proporcionan comunicaciones de audio pasivas.

La cancelación de ruido acústico minimiza los sonidos no deseados, lo que proporciona un rendimiento de audio más nítido y realista. Puede elegir el nivel de cancelación de ruido según sus preferencias de audio y del entorno.

NOTA: Cuando recibe una llamada, los auriculares permanecen al nivel actual de cancelación de ruido.

INTERRUPTOR DE ACOUSTIC NOISE CANCELLING (ANC)

Ajusta el nivel de cancelación de ruido.

FUNCIÓN POSICIÓN DESCRIPCIÓN

HIGH		Máxima tranquilidad y cancelación de ruido en todo el espectro. La mejor relación señal-ruido para comunicaciones de radio e intercomunicadores en aeronaves con mucho ruido.
MED		Reducción de ruido sistemática en una amplia gama de frecuencias. El mejor para la cancelación de ruido nítida y confortable en una aeronave típica.
LOW		El mejor para la comunicación interpersonal mejorada fuera del intercomunicador en entornos menos ruidosos.

TAP CONTROL PARA LA COMUNICACIÓN DIRECTA

Cuando necesite enfocarse en la comunicación interpersonal proveniente de una dirección específica, puede ajustar automáticamente la cancelación de ruido en LOW (bajo) en un audifono.

NOTAS:

• De forma predeterminada, el interruptor de operación TAP CONTROL está en OFF (apagado).
• Tap Control está disponible solo cuando el interruptor de cancelación de ruido Acoustic Noise Cancelling (ANC) está en la posición HIGH (alto) o MED (medio).

• Tap Control se desactiva cuando hay niveles extremos de ruido ambiental para garantizar un rendimiento adecuado de la reducción de ruido y la calidad de la comunicación de intercomunicación. Sin embargo, puede ajustar el nivel de cancelación de ruido a LOW en ambos audífonos usando el interruptor de cancelación de ruido Acoustic Noise Cancelling (ANC) (vea la página 23).

• Asegúrese de que el interruptor de Acoustic Noise Cancelling (ANC) esté en la posición HIGH o MED.

1. Dentro del compartimiento de la batería del módulo de control, ajuste el interruptor de TAP CONTROL a ON. Vea “Cambiar los interruptores de operación” en la página 28.

ON · OFF TAP CONTROL

1. Toque dos veces firmemente la parte exterior del audifono.

2x

Cambiar de audifono

Para cambiar Tap Control al otro audifono, toque firmemente dos veces el otro audifono.

Restablecer Tap Control

Para reanudar la cancelación de ruido en ambos audífonos, toque dos veces el audífono con Tap Control actualmente activado o mueva el interruptor de Acoustic Noise Cancelling (ANC) a otra posición.

FUNCIONES DE INTERRUPTORES DE OPERACIÓN

Los interruptores de operación se encuentran en el compartimento de la batería del módulo de control.

NOTA: Algunos interruptores de operación no están disponibles en todos los modelos.

OFF - ON REVERSIONARY ON - OFF TAP CONTROL BT - AUX PRIORITY INTERCON MOND - ST AUTO OFF ON - OFF AUTO ON ON - OFF

FUNCIÓN POSICIÓN		PREDETER-MINADO DESCRIPCIÓN
REVERSIONARY	OFF - ON REVERSIONARY	OFF	Desactiva todas las funciones no críticas, incluyendo el audioBluetooth, el audio AUX y Tap Control. Sólo se activan las comunicaciones del intercomunicador y la cancelación de ruido acústico.En caso de fallo de hardware o software de emergencia, ajuste el interruptor aON.Para obtener más información, vea la página 59.
TAP CONTROL	ON - OFF TAP CONTROL	OFF	Activa/desactiva la función Tap Control (vea la página 24).
PRIORITY	BT - AUX PRIORITY	BT	Establece la prioridad entre dos fuentes de audio secundarias conectadas al mismo tiempo.SelectioneBTpara dar mayor prioridad a la conexiónBluetooth(inalámbrica).SeleccioneAUXpara dar mayor prioridad a la conexión por cable.Para obtener más información, vea la página 46.
INTERCOM	INTERCOM MONO - ST	MONO	Procesa el audio del intercomunicador como mono o estéreo.Disponible para configuraciones compatibles solo con sistemas de intercomunicación estéreo o de dos canales.NOTA:Los modelos U174 y XLR de 5 pines son configuraciones de solo mono.
AUTO OFF	AUTO OFF ON - OFF	ON	Se apaga automáticamente después de 3 a 45 minutos de inactividad.NOTAS:• Cuando funcionan con batería y desconectados del intercomunicador, los auriculares se apagan a menos que haya audio de un dispositivo móvil activo.• Si está en una llamada y desconectado del intercomunicador, los auriculares se apagan aproximadamente 3 minutos después de finalizar la llamada.
AUTO ON	AUTO ON ON - OFF	ON	Enciéndalos automáticamente cuando se conecta a la alimentación del avión.NOTAS:• Solo disponible en los modelos Flex Power (vea la página 34).• Los modelos Bluetooth vuelven al estado anterior de Bluetooth cuando se encienden.

CAMBIAR LOS INTERRUPTORES DE OPERACIÓN

1. Apague los auriculares (vea la página 22).

2. En la parte posterior del módulo de control, presione firmemente la hendidura ranurada y deslice la tapa hacia abajo.

PRECAUCIÓN: La tapa de la batería está anclada al módulo de control. NO intente extraerla.

1. Extraiga las baterías.

2. Con un bolígrafo o un destornillador pequeño de punta plana, mueva suavemente los interruptores.

OFF - ON REVERSIONARY ON - OFF TAP CONTROL BT - AUX PRIORITY INTERCOM MOND - ST AUTO OFF ON - OFF AUTO ON ON - OFF

1. Inserte dos baterías AA (preferiblemente alcalinas), teniendo en cuenta la correcta polaridad.

PRECAUCIÓN: Si las baterías no entran correctamente, NO las fuerce. Forzar una conexión incorrecta ocasionará un daño permanente al módulo de control.

1. Cierre la tapa de la batería, presione firmemente hacia abajo en la hendidura ranurada y deslice la tapa en su lugar.

De forma predeterminada, la unidad del micrófono se entrega de fábrica colocado en el audífono izquierdo (aunque en algunas configuraciones puede entregarse por separado). Se puede cambiar fácilmente de un audífono a otro.

Unidad del micrófono Cubierta del terminador

MOVER EL MICRÓFONO

Quitar la unidad del micrófono y la cubierta del terminador

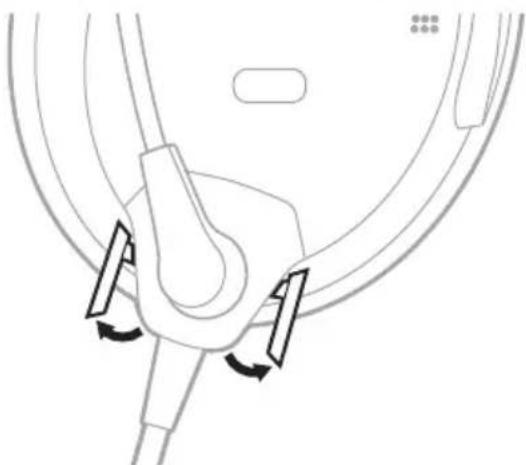

1. En la base de la unidad del micrófono, abra los dos pestillos.

1. Con cuidado extraiga la unidad del micrófono de la ranura.

2. En la cubierta del terminador, abra el pestillo.

1. Con cuidado extraiga la cubierta del terminador de la ranura.

Sustituir la unidad del micrófono y la cubierta del terminador

1. Alinee la base de la unidad del micrófono con el conector del audífono y deslícela hasta que se acople correctamente.

2. En la base de la unidad del micrófono, cierre los dos pestillos.

3. Alinee la cubierta del terminador con la ranura del otro audifono y deslícela hasta que se acople correctamente.

PRECAUCIÓN: NO fuerce la tapa del terminador en la ranura.

NOTA: Si la cubierta del terminador no se instala correctamente, no habrá audio proveniente del audífono.

1. En la cubierta del terminador, cierre el pestillo.

2. Pruebe los auriculares antes del vuelo.

CAMBIAR LAS BATERÍAS

Cuando la luz de la batería parpadea de color rojo, se deben reemplazar las baterías.

NOTA: Para los auriculares con tecnología de aviación, no se requieren baterías para el funcionamiento si la alimentación del avión está disponible. Sin embargo, puede instalar baterías cuando esté conectado a la alimentación de la aeronave como respaldo en caso de interrupciones o desconexiones de la corriente. Vea la “Conectores del avión” en la página 34.

1. Apague los auriculares (vea la página 22).
2. En la parte posterior del módulo de control, presione firmemente la hendidura ranurada y deslice la tapa hacia abajo.

PRECAUCIÓN: La tapa de la batería está anclada al módulo de control. NO intente extraerla.

1. Extraiga las baterías.

2. Inserte dos baterías AA (preferiblemente alcalinas), teniendo en cuenta la correcta polaridad.

PRECAUCIÓN: Si las baterías no entran correctamente, NO las fuerce. Forzar una conexión incorrecta ocasionará un daño permanente al módulo de control.

1. Cierre la tapa de la batería, presione firmemente hacia abajo en la marca de los dedos y deslice la tapa en su lugar.

- Las baterías AA alcalinas nuevas proporcionan hasta 45 horas de alimentación para los auriculares. La vida útil de las baterías varía con el nivel de ruido ambiental de la aeronave, la temperatura, el estado de las almohadillas de los auriculares, el uso de la función Bluetooth y la antigüedad de las baterías.

- Otros tipos de baterías pueden dar resultados diferentes. Es posible que la duración de las baterías varíe y la indicación de la carga no sea exacta.

Los auriculares se entregan con una de varias opciones de conectores estándar para aviones.

TIPO DE ALIMENTACIÓN OPCIONES DE CONECTORES

Funcionamiento solo con batería	Doble enchufe (aviación general)U174
Alimentación Flex:Funcionamiento con alimentación del avión o bateríaNOTAS:No se necesitan baterías cuando se conectan a la alimentación del avión.Este modelo se entrega con una función Auto On (encendido automático) (vea la página 27).	XLR de 5 pinesLemo de 6 pinesNOTAS:Existen adaptadores para convertir un conector Lemo de 6 pines a un doble enchufe o U174 para lograr una mayor flexibilidad de conexión.No todos los aviones están provistos de alimentación a conectores de múltiples clavijas. Verifique el estado de la corriente para confirmar que la alimentación llega a los auriculares (vea la página 37).

NOTA: Póngase en contacto con el servicio de atención al cliente de Bose para obtener más información sobre estos conectores.

DOBLE ENCHUFE (AVIACIÓN GENERAL)

Los modelos con doble enchufe tienen dos conectores generales para aviones que se insertan en clavijas específicas en el panel de control del avión.

NOTA: El conector del micrófono es más corto, más fino y tiene una forma ligeramente diferente que el conector del intercomunicador.

Conectarse al avión

1. Inserte el conector del intercomunicador en la clavija del intercomunicador en el panel de control del avión.
2. Inserte el conector del micrófono en la clavija del micrófono en el panel de control del avión.

Conector del micrófono

Conector del Intercomunicador

Desconectarse del avión

Tire suavemente de cada conector para quitar el conector del panel de control del avión.

U174, XLR DE 5 PINES Y LEMO DE 6 PINES

Los conectores de avión XLR de 5 pines y Lemo de 6 pines suministran a los auriculares tanto la alimentación del avión como y el audio del intercomunicador. Los conectores U174 suministran a los auriculares solo audio del intercomunicador.

Conectarse al avión

1. Alinee el conector con la ranura del conector del panel de control del avión haciendo coincidir la barra estrecha del conector con la ranura del conector.

2. Inserte firmemente el conector en el panel de control del avión.

U174 Lemo de 6 pinesXLR de 5 pines

Desconectarse del avión (U174 y XLR de 5 pines)

1. Presione el botón/pestillo en el panel de control del avión para liberar el conector, si es necesario.

2. Tire suavemente para quitar el conector del panel de control del avión.

U174 XLR de 5 pines

Desconectarse del avión (Lemo de 6 pines)

1. Tire del manguito cerca del extremo del conector.

PRECAUCIÓN: Debe tirar del manguito antes de quitar el conector. Si se fuerza el conector al extraerlo, se puede dañar el cable y/o el panel de control del avión.

1. Continúe tirando suavemente para quitar el conector del panel de control del avión.

Las luces de encendido y de Bluetooth se encuentran en la parte delantera del módulo de control.

LUZ DE ENCENDIDO

Muestra la fuente de alimentación y el nivel.

FUENTE DE ACTIVIDAD DE ALIMENTACIÓN LA LUZ ESTADO DEL SISTEMA

Aeronave	Parpadea lentamente de color verde	Encendido
Batería	Parpadea de color verde	Encendido - baterías cargadas (aproximadamente 8 horas o más restantes)
Batería	Parpadea de color ámbar	Encendido - baterías bajas (aproximadamente 2 a 8 horas restantes)
Batería Parpadea de color rojo		Encendido - baterías bajas (aproximadamente 2 horas o menos restantes)NOTA:En los modelos conBluetooth, cuando las baterías llegan a este nivel, se desactiva la funciónBluetoothpara conservar la carga restante. Se oye un tono que indica que el dispositivoBluetoothse desconecta y se apaga la función deBluetooth.
Avión o batería Ninguno Apagado o baterías agotadas

NOTAS:

• Las baterías AA alcalinas nuevas proporcionan hasta 45 horas de alimentación para los auriculares. La vida útil de las baterías varía con el nivel de ruido ambiental de la aeronave, la temperatura, el estado de las almohadillas de los auriculares, el uso de la función Bluetooth y la antigüedad de las baterías.
• Otros tipos de baterías pueden dar resultados diferentes. Es posible que la duración de las baterías varíe y la indicación de la carga no sea exacta.

LUZ DE BLUETOOTH

NOTA: Esta sección se refiere solo a los modelos con Bluetooth.

Muestra el estado de conexión de un dispositivo móvil.

MUTE MIX OFF

ACTIVIDAD DE LAS LUCES ESTADO DEL SISTEMA

Parpadea de color violeta (en sincronización con la luz de encendido)	Listo para conectar
Parpadea de color azul (en sincronización con la luz de encendido)	Conectando/conectado

ATENUAR LAS LUCES DE ESTADO

Para atenuar las luces de Bluetooth y de encendido, presione dos veces el botón de encendido ⏻.

Para restablecer la luminosidad, presione ⏻ otra vez o apague y vuelva a encender los auriculares.

APAGAR LAS LUCES DE ESTADO

Para apagar las luces de Bluetooth y de encendido, presione tres veces ⏻.

Para volver a encender las luces, presione ⏻ otra vez o apague y vuelva a encender los auriculares.

NOTA: Las luces de estado volverán a la luminosidad predeterminada cada vez que se enciendan los auriculares.

Puede conectar los auriculares a una fuente de audio secundaria de dos maneras:

• Conexión AUX (con cable)
• Conexión Bluetooth (inalámbrica) (sólo se aplica a los modelos con Bluetooth)

CONEXIONES AUX

Use el cable de audio AUX de 3,5 mm para conectar un dispositivo no inalámbrico.

1. Asegúrese de que el interruptor del modo de audio secundario se encuentre en la posición MUTE o MIX (vea la página 45) y el interruptor de operación REVERSIONARY está en OFF (vea la página 28).

NOTA: Si el interruptor del modo de audio secundario está en OFF o el interruptor de operación REVERSIONARY está en ON, se desactiva la funcionalidad de audio AUX.

1. Conecte el cable al puerto AUX de 3,5 mm en la parte posterior del módulo de control.

1. Conecte el otro extremo del cable al puerto de 3,5 mm en la fuente de audio.

NOTA: El módulo de control no controla las funciones de una fuente de audio AUX conectada.

CONEXIONES BLUETOOTH

NOTA: Esta sección se refiere solo a los modelos con Bluetooth.

Conectar usando la función Bluetooth en el dispositivo móvil

1. Asegúrese de que el interruptor del modo de audio secundario se encuentre en la posición MUTE o MIX (vea la página 45) y el interruptor de operación REVERSIONARY está en OFF (vea la página 28).

NOTA: Si el interruptor del modo de audio secundario está en OFF o el interruptor de operación REVERSIONARY está en ON, se desactiva la funcionalidad Bluetooth.

1. Mantenga presionado el botón Bluetooth/Multifunción ✝ durante 1 segundo.

La luz de Bluetooth parpadea de color violeta.

1. En su dispositivo móvil, active la función Bluetooth.

NOTA: Generalmente, la función Bluetooth se encuentra en el menú de configuración.

1. Seleccione los auriculares de la lista de dispositivos.

Una vez conectado se oye un tono y la luz de Bluetooth parpadea de color azul.

NOTAS:

- Después de 5 minutos de inactividad, los auriculares salen automáticamente del modo de emparejamiento y la luz de Bluetooth se apaga. Para encender nuevamente la función de Bluetooth presione ♦.

- Cada vez que active la función de Bluetooth, los auriculares intentan volver a conectarse con los dos dispositivos que se hayan conectado recientemente por Bluetooth. Si el o los dispositivos están apagados o fuera de alcance, los auriculares intentan reconectarse a cualquier otro dispositivo en la lista de emparejamiento y luego vuelven al modo de emparejamiento. Vea “Volver a conectar un dispositivo móvil” en la página 40.

Desconectar un dispositivo móvil

1. Mantenga presionado el botón Bluetooth/Multifunción ✝ durante 5 segundos para desactivar la función Bluetooth.
2. Mueva el interruptor del modo de audio secundario a la posición OFF (vea la página 45).

NOTA: También puede usar la configuración de Bluetooth para desconectar su dispositivo. Al desactivar la función Bluetooth se desconectan todos los demás dispositivos.

Volver a conectar un dispositivo móvil

Cuando se enciende, los auriculares intentan reconectarse a los dos dispositivos móviles conectados más recientemente.

NOTA: Los dispositivos deben estar dentro del rango de alcance (9 m) y encendidos.

Recuperar una conexión perdida

Cuando su dispositivo móvil conectado se mueve fuera del rango de alcance, la conexión se pierde. Los auriculares intentan reconectarse automáticamente por 5 minutos. Si los auriculares no se vuelven a conectar, vuelva al modo de emparejamiento. Después de 5 minutos de inactividad, la función Bluetooth se apaga.

1. Mueva el dispositivo nuevamente dentro del rango de alcance.
2. Presione ✝ para volver a conectarse.

Conectar otro dispositivo móvil

Se pueden almacenar hasta ocho dispositivos emparejados en la lista de emparejamiento de los auriculares y se pueden conectar de manera activa a dos dispositivos al mismo tiempo.

Para conectar un dispositivo adicional, use el menú Bluetooth en su dispositivo (vea la página 39).

NOTAS:

• Sólo se puede escuchar una fuente de audio secundaria a la vez.
• El audio secundario nunca anulará el intercomunicador.

Alternar entre dispositivos conectados

1. Pause el audio en el primer dispositivo.
2. Reproduzca audio en el segundo dispositivo.

Borrar la lista de emparejamiento de los auriculares

1. Mantenga presionado simultáneamente el botón Bluetooth/Multifunción y — (el botón de bajar el volumen de Bluetooth, que se encuentra en el lateral del módulo de control) durante 7 segundos, o hasta que la luz de Bluetooth parpadee en color violeta en sincronización con la luz de encendido.
2. Elimine los auriculares de la lista Bluetooth del dispositivo móvil.

Se borran todos los dispositivos y los auriculares están listos para conectar. Vea “Conexiones Bluetooth” en la página 39.

FUNCIONES DE BLUETOOTH

NOTA: Esta sección se refiere solo a los modelos con Bluetooth.

Funciones de volumen de Bluetooth

El control de volumen de Bluetooth se encuentra en el lateral del módulo de control.

+ * -

FUNCIÓN QUÉ HACER

Subir volumen Bluetooth	Presione +.
Bajar volumen Bluetooth	Presione —.

Funciones de llamadas

El botón Bluetooth/Multifunción ✝ se encuentra en la parte delantera del módulo de control.

MUTE MIX OFF

FUNCIÓN QUÉ HACER

Llamar	Marque el número desde el teléfono conectado.La llamada se transfiere automáticamente a los auriculares.
Contestar una llamada	Presione }.Se oye un breve sonido antes de oír la llamada entrante.
Finalizar una llamada	Presione }.Se oyen dos sonidos cortos que indican que finalizó la llamada.
Rechazar una llamada entrante	Mantenga presionado » durante 1 segundo.Se oyen dos sonidos cortos que indican que se rechazó la llamada.
Contestar una segunda llamada entrante y poner la llamada en curso en espera	Durante una llamada, presione }.Se oye un breve sonido antes de oír la segunda llamada.
Rechazar la segunda llamada entrante y continuar con la llamada en curso	Durante una llamada, mantenga presionado » por 1 segundo.Se oyen dos sonidos cortos que indican que se rechazó la llamada.
Cambiar entre dos llamadas	Con dos llamadas en curso, presione dos veces }.Se oye un breve sonido antes de oír la llamada entrante.
Volver a marcar el último número	Cuando no hay llamadas activas o entrantes, presione dos veces }.

FUNCIÓN QUÉ HACER

Transferir audio al dispositivo móvil	Mientras está en una llamada, mantenga presionado el botón Bluetooth/Multifunción ※ durante 3 o 4 segundos.El audio se transfiere al teléfono móvil mientras la conexión Bluetooth permanece activa.
Activar control de voz	Cuando no hay llamadas activas o entrantes, presione ※.
Silenciar/restaurar el audio de una llamada	Durante una llamada, presione + y — simultáneamente.Se oyen dos sonidos cortos que indican que la llamada se silenció/anuló.

NOTAS:

• Si está en una llamada y desconectado del intercomunicador, los auriculares se apagan aproximadamente 3 minutos después de finalizar la llamada.
• Para usar los auriculares cuando estén desconectados del intercomunicador (para escuchar fuentes de audio o hacer o recibir llamadas), Bose recomienda desactivar la función de apagado automático para un funcionamiento sin interrupciones. Vea “Interruptores de operación” en la página 26.
• Es posible que algunas funciones no estén disponibles en algunos dispositivos móviles. Consulte la guía del usuario del dispositivo para obtener más información.

CAMBIAR AL MODO DE AUDIO SECUNDARIO

Controla cómo se oyen las fuentes de audio secundarias en relación con el intercomunicador.

MUTE MIX OFF

FUNCIÓN POSICIÓN DESCRIPCIÓN

MUTE		Cuando se detecta una señal de intercomunicación,el audio secundario se silencia temporalmente hasta quecesa el audio del intercomunicador.
MIX		Cuando se detecta una señal de intercomunicación,se combina el audio secundario con el audio delintercomunicador.Se oye un máximo de dos fuentes de audio:intercomunicador más un dispositivo secundario.
OFF		Solo el audio del intercomunicador está activo.Se desactiva el sonido de todas las fuentes de audiosecundarias ,(AUX y Bluetooth).NOTAS:·Todas las conexionesBluetoothestán desactivadas y seelimina la alimentación de las antenas.·Si cambia al modo OFF (apagado) mientras estáconectado a un dispositivoBluetooth, es posible quetenga que restablecer la conexiónBluetoothla próximavez que encienda los auriculares o la próxima vez quecambie el interruptor de la posición OFF (apagado).

NOTAS:

• Sólo se puede escuchar una fuente de audio secundaria a la vez.
• El audio de una fuente secundaria nunca anulará las comunicaciones del intercomunicador.
• Cuando se selecciona MUTE o MIX, las llamadas entrantes y salientes silencian automáticamente todas las otras fuentes secundarias de audio.
• Durante una llamada, se combina el audio del intercomunicador y de la llamada telefónica.

INTERRUPTOR DE OPERACIÓN PRIORITY

Establece la prioridad entre dos fuentes de audio secundarias conectadas al mismo tiempo.

BT - AUX PRIORITY

1. Encuentre el interruptor de operación PRIORITY en el compartimento de la batería.

2. Configure el interruptor a la fuente correcta (BT o AUX). Vea la “Cambiar los interruptores de operación” en la página 28.

3. Cuando el interruptor está en la posición BT, la fuente de Bluetooth anulará la fuente AUX si se detecta una señal.

4. Cuando el interruptor está en la posición AUX, la fuente AUX anulará la fuente de Bluetooth si se detecta una señal.

NOTA: Las llamadas de teléfono entrantes y salientes siempre anulan cualquier otra fuente secundaria.

TABLA DE PRIORIDADES DE AUDIO SECUNDARIO

Las fuentes de audio se oyen según la prioridad:

GUARDAR LOS AURICULARES

• Coloque los auriculares en la funda de transporte para un almacenamiento fácil y conveniente.
• Guarde los auriculares en un lugar ventilado lejos de la luz de sol directa.
• Retire las baterías antes de guardar los auriculares por períodos prolongados.

Es necesario que limpie los auriculares regularmente.

COMPONENTE PROCEDIMIENTO DE LIMPIEZA

Auriculares	Limpie las superficies externas de la diadema, la almohadilla de la diadema, las almohadillas de los audífonos, los conectores y las piezas de plástico con un paño suave y húmedo (solo agua) y jabón suave.PRECAUCIÓN:NO sumerja los auriculares en agua ni en ningún otro líquido.
Aberturas de los audífonos	Antes de cada vuelo, compruebe que las aberturas en la parte exterior de cada audífono estén limpias y libres de residuos.Cuando limpie los audífonos, asegúrese de que no entre suciedad o residuos en las aberturas.Si es necesario, con cuidado use pinzas para retirar cualquier cuerpo extraño que pueda haber quedado en las aberturas.PRECAUCIÓN:NO sople ni aspire las aberturas, ya que podrían dañarse los auriculares.	Aberturas acústicas	Abertura del micrófono
Protector interior de los audífonos	No intente quitar, sustituir, reparar ni limpiar el protector interior dentro del audífono. Si el protector parece dañado o gastado, póngase en contacto con el servicio al cliente de Bose.Si el protector interior se humedece por la humedad del ambiente, por ejemplo, lluvia ligera, rocío, transpiración o condensación, deje secar al aire.PRECAUCIÓN:NO utilice calefactores, sopladores ni secadores de pelo para secar el protector interior.
Malla protectora del micrófono	1. Deslice o quite suavemente la malla protectora fuera del micrófono.2. Enjuague la malla protectora y deje secar.3. Una vez que la malla protectora esté completamente seca, deslice la malla nuevamente en el micrófono. Asegúrese de que se ajuste completamente sobre el micrófono.

GARANTÍA LIMITADA

Los auriculares están cubiertos por una garantía limitada. En la tarjeta de registro del producto en la caja se encuentran los detalles de la garantía limitada. Consulte la tarjeta para obtener instrucciones sobre cómo registrar el producto. Si no registra su producto no afectará sus derechos de garantía limitada.

1. Póngase en contacto con la organización Bose en su país/región (visite wordwide.Bose.com para obtener la información de contacto en su país/región) a fin de obtener instrucciones específicas de devolución y envío.
2. Etiquete y envíe el producto, con flete prepago, a la dirección proporcionada por la organización Bose en su país.
3. Coloque visiblemente el número de autorización de devolución en el exterior de la caja. Se rechazarán las cajas que no tengan un número de autorización de devolución, según corresponda.

UBICACIÓN DEL NÚMERO DE SERIE

El número de serie se encuentra debajo de la almohadilla de la diadema. Para ver el número de serie, sujete y despegue suavemente hacia afuera la almohadilla de la diadema.

Use este número de serie cuando registre el producto o se comunique con Bose para obtener asistencia técnica.

REPUESTOS Y ACCESORIOS

A lo largo del uso normal, las partes como la malla protectora y las almohadillas pueden requerir un reemplazo periódico. Los repuestos y accesorios se pueden pedir al Servicio de atención al cliente de Bose.

Accesorios disponibles

• Almohadillas de los auriculares (un par)
• Almohadilla de la diadema (un par)
• Malla protectora para micrófono Electret
• Malla protectora para micrófono Dynamic
• Kit de mantenimiento (almohadillas de los auriculares, malla protectora para micrófono electret, almohadillas de la diadema)
• Estuche
• Cubierta del terminador
• Módulo de control con cable y unidad del micrófono
• Adaptador de cable de 6 pines a doble enchufe
• Adaptador de cable de 6 pines a U174
  • Cable de audio AUX de 3,5 mm
• Kit de Instalación
• Clip para cables

Almohadillas

Las almohadillas se deben sustituir cada seis meses o cada 350 horas de uso. Es posible que necesite reemplazarlas más a menudo si:

• Tiene barba o patillas tupidas.
• Somete los auriculares a temperaturas extremas como cuando estaciona el avión a temperaturas de calor o frío severos.
• Pone un exceso de tensión en las almohadillas debido a un almacenamiento incorrecto.

Las señales de que las almohadillas deben ser reemplazadas incluyen:

• La cubierta exterior se desprende
- Tiene cortes o rasgaduras
- Aplanamiento de la almohadilla, lo que reduce la efectividad del sellado

NOTA: Para extender la vida útil de las almohadillas de los auriculares, realice una limpieza periódica (vea la página 48).

Quitar la almohadilla usada

1. Sujete el orillar de la almohadilla donde se dobla dentro de la ranura del audifono.
2. Con cuidado, tire hacia arriba del orillar de la almohadilla y quítela del audifono.

Instalar un nueva almohadilla

1. Alinee correctamente la nueva almohadilla con el audifono.
2. Coloque el borde del orillar de la almohadilla dentro de la ranura detrás del reborde del audífono. Tenga cuidado de no plegar el orillar.
3. Estire suavemente la almohadilla alrededor del audífono, metiendo el orillar dentro de la ranura mientras lo hace.
4. Sujete la almohadilla y ajuste la posición para eliminar cualquier pliegue del orillar y arrugas en la almohadilla.

Almohadillas de la diadema

Reemplace la almohadilla cuando el cuidado y el mantenimiento regulares no puedan restaurar la almohadilla a su tamaño y forma originales.

1. Ponga los auriculares boca abajo sobre una superficie protegida.

1. Quite la almohadilla usada de la diadema.

1. Mientras mantiene la diadema abierta, alinee el centro de la nueva almohadilla con el centro de la diadema y presione firmemente desde el centro hacia afuera.

Malla protectora del micrófono

Puede quitar la malla protectora para lavarla o para sustituirla cuando sea necesario.

1. Tome la base del micrófono con cuidado y retire la malla protectora del micrófono.

1. Deslice la malla protectora del micrófono.

2. Deslice la nueva malla protectora en el micrófono. Asegúrese de que se ajuste completamente sobre el micrófono.

1. Presione los lados de la malla protectora para ajustarla en su lugar.

Vea "Baterías" en la página 32.

Cubierta del micrófono o terminador

Vea "Colocación del micrófono" en la página 30.

INTENTE PRIMERO CON ESTAS SOLUCIONES

Si tiene problemas con los auriculares, intente primero con estas soluciones:

• Encienda los auriculares (vea la página 22).
• Compruebe el estado de las luces de estado (vea la página 36).
• Asegúrese de que el interruptor de operación REVERSIONARY esté en OFF (vea “Cambiar los interruptores de operación” en la página 28).

- Para modelos con Bluetooth:

• Asegúrese de que el dispositivo móvil sea compatible con Bluetooth 4.2 y superior.
• Suba el volumen del dispositivo Bluetooth o de la aplicación de música.
• Pruebe conectar otro dispositivo Bluetooth (consulte la página 40).

OTRAS SOLUCIONES

Si no pudo resolver el problema, consulte la siguiente tabla para identificar síntomas y soluciones a problemas frecuentes. Si no puede resolver el problema, póngase en contacto con el servicio de atención al cliente de Bose.

Cancelación de ruido acústico

PROBLEMA QUÉ HACER

Comunicación, pero sin cancelación de ruido en ninguno de los oídos

Si usa la alimentación de la batería, asegúrese de que las baterías sean nuevas y estén instaladas correctamente (vea la página 32).Si usa la alimentación del avión, verifique el fusible o disyuntor del avión.Si usa la alimentación del avión, asegúrese de que el conector esté firmemente asentado en el panel de control y que el panel de control tenga corriente (vea la página 34).Apague, luego encienda los auriculares (vea la página 22).NOTA: No presione el botón de encendido ⊙ repetidamente.

Sin cancelación de ruido activa y sin comunicación

Si usa la alimentación de la batería, asegúrese de que las baterías sean nuevas y estén instaladas correctamente (vea la página 32).Si usa la alimentación del avión, asegúrese de que el conector esté firmemente asentado en el panel de control y que el panel de control tenga corriente (vea la página 34).Apague, luego encienda los auriculares (vea la página 22).NOTA: No presione el botón de encendido ⊙ repetidamente.Use los auriculares en un asiento diferente.Retire la unidad del micrófono de los auriculares y revise que no haya daños en el conector o los pines (vea la página 30).

PROBLEMA QUÉ HACER

Tap control no funciona en condiciones extremas de ruido ambiental

Tap Control se desactiva cuando hay niveles extremos de ruido ambiental para garantizar un rendimiento adecuado de la reducción de ruido y la calidad de la comunicación de intercomunicación. Sin embargo, puede ajustar el nivel de cancelación de ruido a LOW en ambos audífonos usando el interruptor de cancelación de ruido Acoustic Noise Cancelling (ANC) (vea la página 23).

Comunicaciones del intercomunicador

PROBLEMA QUÉ HACER

Cancelación de ruido activa, pero no hay audio entrante	Asegúrese de que los controles de volumen no estén demasiado bajos en el módulo de control o en el intercomunicador.Asegúrese de que los conectores del avión estén insertados correctamente en el panel de control del avión (vea la página 34).Use un asiento diferente.
Las comunicaciones entrantes tienen bajo volumen	Asegúrese de que los controles de volumen no estén demasiado bajos en el módulo de control o en el intercomunicador.Asegúrese de que el interruptor de operación INTERCOM esté configurado correctamente para su sistema de intercomunicación (vea la página 26).Asegúrese de que todos los auriculares que comparten el intercomunicador tengan el interruptor de operación INTERCOM en la posición correcta (vea la página 26).Desenchufe los demás auriculares y verifique si se puede ajustar el volumen a un nivel aceptable.
Comunicación intermitente	Asegúrese de que los conectores del avión estén insertados correctamente en el panel de control del avión (vea la página 34).Use un asiento diferente.
Volumen reducido en solo un oído	Asegúrese de que los controles de volumen no estén demasiado bajos en el módulo de control o en el intercomunicador.Asegúrese de que el interruptor de operación INTERCOM esté configurado correctamente para su sistema de intercomunicación (vea la página 26).
No hay separación de estéreo o comunicaciones solo en un oído	Asegúrese de que el interruptor de operación INTERCOM esté configurado correctamente para su sistema de intercomunicación (vea la página 26).Asegúrese de que la cubierta del terminador esté bien instalada (vea la página 30).Dependiendo de cómo estén cableadas las clavijas de audio, es posible que solo se suministre un canal de audio a la clavija de los auriculares.Si el interruptor de operación INTERCOM está en ST y solo oye las comunicaciones en un lado, configure el interruptor de operación a MON para reproducir audio en ambos lados. Los modelos XLR de 5 pines solo son de audio mono.

Audio

PROBLEMA QUÉ HACER

Función de reducción de ruido, sonidos de clics intermitentes o distorsión de la comunicación en un entorno ruidoso	Asegúrese de que los audífonos estén limpios y sin residuos (vea la página 48).Quite el micrófono y vuelva a colocarlo (vea la página 30).Si los auriculares emiten un ruido fuerte y hay una pérdida de comunicación relacionada cuando están en el modo de cancelación de ruido Acoustic Noise Cancelling, apáguelos. Los auriculares continuarán proporcionando comunicación en el modo de reducción de ruido pasivo.
Ruido de acople o silbido cuando los auriculares están encendidos	Asegúrese de que la orientación de los auriculares sea la correcta.Use la marca izquierda Ⓗ y derecha ® en los auriculares para orientar los auriculares correctamente.Asegúrese de que las almohadillas de los audífonos cubran completamente las orejas (vea la página 18).Asegúrese de que los audífonos estén limpios y sin residuos (vea la página 48).
Sonido crepitante audible con los auriculares encendidos en un entorno ruidoso, o la función de cancelación de ruido es intermitente.	Asegúrese de que la orientación de los auriculares sea la correcta.Use la marca izquierda Ⓗ y derecha ® en los audífonos para orientar los auriculares correctamente.Asegúrese de que los audífonos estén limpios y sin residuos (vea la página 48).Quite el micrófono y vuelva a colocarlo (vea la página 30).Si usa la alimentación de la batería, verifique si la batería está baja (vea la página 36).Si usa la corriente del avión, asegúrese de que el voltaje que alimenta los auriculares no sea menor a 10 VDC.

ADVERTENCIA: Si los auriculares emiten un ruido fuerte y hay una pérdida de comunicación relacionada cuando están en el modo de cancelación de ruido Acoustic Noise Cancelling, apáguelos. Los auriculares continuarán proporcionando comunicación en el modo de reducción de ruido pasivo.

Micrófono

PROBLEMA QUÉ HACER

El micrófono no emite sonido

Asegúrese de que el punto blanco en el micrófono esté orientado hacia la boca (vea la página 19).Asegúrese de que el micrófono esté correctamente conectado a la diadema (vea la página 30).Verifique el nivel de supresión de estática en el intercomunicador y ajustelo según sea necesario.Pruebe con otra posición del intercomunicador en la aeronave.Para las llamadas telefónicas porBluetooth, asegúrese de que las baterías sean nuevas y estén correctamente instaladas (vea la página 32).NOTA:Solo para modelos conBluetooth.

Fuente de audio Bluetooth

NOTA: Esta sección se refiere solo a los modelos con Bluetooth.

PROBLEMA QUÉ HACER

No hay audio de la fuenteBluetoothen los auriculares durante una llamada	Asegúrese de que el interruptor de modo de audio secundario se encuentre en la posiciónMUTE o MIX(vea la página 45).Encienda y apagueBluetoothen el dispositivo móvil.Asegúrese de que la funciónBluetoothesté activada y que la luz de Bluetoothesté parpadeando (vea la página 37).Asegúrese de que los auriculares y el dispositivo estén dentro del rango de alcance (9 m)Asegúrese de que el dispositivo móvil esté conectado correctamente y que los auriculares estén listos para emparejarse (vea la página 39).Asegúrese de que el volumen deBluetoothno esté demasiado bajo en el módulo de control (vea la página 42).
Los auriculares no se emparejan con un dispositivo	Encienda y apagueBluetoothen el dispositivo móvil.Asegúrese de que la funciónBluetoothesté activada y que la luz de Bluetoothesté parpadeando (vea la página 37).Si usa la alimentación de la batería, verifique la luz de encendido (vea la página 36). Si parpadea de color rojo, la funciónBluetoothestá desactivada para conservar la carga. Cambie las baterías.Asegúrese de que el interruptor de modo de audio secundario se encuentre en la posiciónMUTE o MIX(vea la página 45).Borre la lista de dispositivos emparejados de los auriculares (vea la página 41) y vuelva a conectarlos.Borre los auriculares de la lista de dispositivosBluetoothde su dispositivo y vuelva a emparejarlos.
No se puede responder/ finalizar una llamada	Asegúrese de que el dispositivo móvil esté conectado a los auriculares.Apague el dispositivo y vuelva a encenderlo. Vuelva a conectarlo.
Los auriculares no se vuelven a conectar a un dispositivo conectado previamente	Asegúrese de que los auriculares y el dispositivo estén dentro del rango de alcance (9 m)Asegúrese de que el interruptor de modo de audio secundario se encuentre en la posiciónMUTE o MIX(vea la página 45).Asegúrese de que la funciónBluetoothesté activada y que la luz de Bluetoothesté parpadeando (vea la página 37).Si usa la alimentación de la batería, verifique la luz de encendido (vea la página 36). Si parpadea de color rojo, la funciónBluetoothestá desactivada para conservar la carga. Cambie las baterías.En el dispositivo móvil, asegúrese que esté activada la funciónBluetooth.Borre los auriculares de la lista de dispositivosBluetoothde su dispositivo y vuelva a emparejarlos.

Encendido/apagado automático

NOTA: Esta función no está disponible para modelos con conectores de enchufe doble y U174.

PROBLEMA QUÉ HACER

Los auriculares no se encienden automáticamente.

Asegúrese de que el interruptor de operación AUTO ON esté en ON (vea la página 26).Compruebe las especificaciones de la aeronave para ver si la clavija recibe al menos 10 V de corriente continua del sistema eléctrico de la aeronave.

Los auriculares no se apagan automáticamente.

Asegúrese de que el interruptor de operación AUTO OFF esté en ON (vea página 26).Desconecte los auriculares de la aeronave. Luego, encienda los auriculares y espere 15 minutos.Los auriculares pueden tardar hasta 9 minutos en apagarse cuando no se usan inmediatamente después del encendido inicial. Si los auriculares no se han apagado después de 15 minutos, póngase en contacto con el servicio al cliente de Bose.

Modo de reversión

PROBLEMA QUÉ HACER

Los auriculares no responden o no se pueden usar

Configure el interruptor de operación REVERSIONARY a ON (vea página 28). Esto desactiva todas las funciones no críticas, incluyendo el audio Bluetooth, el audio AUX y Tap Control. Sólo se activan las comunicaciones del intercomunicador y la cancelación de ruido acústico.

MONTAR EL CONECTOR DEL PANEL DE LA AERONAVE

El conector del panel de la aeronave es parte del conjunto de cableado de 6 pines opcional.

Visite www.Bose.com o global.Bose.com para comprar u obtener información.

ADVERTENCIA: Un técnico calificado para realizar este tipo de instalaciones aeronáuticas debe montar el conector del panel de la aeronave que esté usando.

Monte el conector en un recorte, usando los diagramas a continuación como guía.

Receptáculo - Patilla (vista frontal)

Pin 6 Pin 1

Esquema de la interfaz del avión

Conecte los ocho cables de la siguiente manera:

• Dos para el micrófono
• Dos para el audio
• Uno para la alimentación
• Uno para la descarga a tierra
• Dos para las protecciones de audio

Los cables de audio y del micrófono deben conectarse en la parte posterior de las clavijas de micrófono y auriculares existentes, dejando intactas las clavijas para usar con auriculares convencionales. Generalmente, este es el método de instalación más rápido.

PRECAUCIÓN: NO use fuerza excesiva ni doble el conector instalado. Esto puede dañar o romper las uniones de soldadura internas.

NOTA: El conector del panel de la aeronave no puede instalarse en un sistema de audio que use salidas de audio acopladas a un transformador. Comuníquese con el servicio al cliente de Bose.

Diagrama de conexión Mono

Diagrama de conexión Estéreo

Información para realizar las conexiones

La disposición de los pines para el conector opcional instalado se muestran en la tabla a continuación.

NÚMERO DE PIN COLOR FUNCIÓN

1 Rojo	V+IN: Alimentación de los auriculares (10-32 VDC). Use un fusible de 1/4 amp o un disyuntor de 1/2 amp.
2 Negro	GND: Descarga a tierra del sistema. Conecte a la descarga a tierra del audio existente.
3 Blanco COMM L: Comunicación por teléfono, Izquierdo.
4 Azul COMM R: Comunicación por teléfono, Derecho.
NOTA: Para el funcionamiento en estéreo, conecte los canales izquierdo y derecho a sus posiciones respectivas. Para el funcionamiento monoaural, conecte los pines 3 y 4 juntos y la punta del pin de teléfono existente.
5 Blanco	MIC HI: Micrófono/Hi-audio. Conecte la porción de la clavija del micrófono existente que corresponde a la posición de anillo de un enchufe de micrófono de los auriculares. No conecte al segmento de la punta (PTT).
6 Blanco/azul	MIC LO: Micrófono/Lo-ground. Conecte la porción de la clavija del micrófono existente que corresponde a la posición de cilindro de un enchufe de micrófono de los auriculares.
NOTA: Si el micrófono funciona en transmisión por radio, pero no a través del intercomunicador, verifique el pin 6. Puede estar cableado incorrectamente al segmento PTT de la clavija del micrófono.
Protección de comunicación	Negro Protección del par de cables de Comm L y Comm R.
Protección del micrófono	Negro Protección del par de cables de Mic Hi y Mic Lo.
NOTA: Los cables que conectan los pines 3 y 4 y los pines 5 y 6 son pares trenzados blindados con una terminación de blindaje de cable negro que sale de cada par. Si el cableado existente no está blindado, conecte los blindados al cableado blindado de audio existente, o conecte el blindaje desde el par de cables de Comm L y Comm R a la puesta a tierra del audio.

ESPECIFICACIONES DE LOS AURICULARES

ESPECIFICACIÓN DESCRIPCIÓN

Sensibilidad de los auriculares	96,5 +/- 3,5 dBA SPL* *Medido según RTCA DO-214A Inciso 2.7.2.1(a)
Impedancia de auriculares	Modo Mono: 150 Ohm* Modo Estéreo: 300 Ohm* *Medido según RTCA DO-214A Inciso 2.3.4.1
Respuesta de frecuencia de auriculares	Rango total (máx - min) +/- 7,5 dB* *Medido según RTCA DO-214A Inciso 2.7.2.1 (b)
Sensibilidad del micrófono de brazo flexible	400 mV RMS +/- 3 dB para 114 dB SPL a 1000 Hz* *Medido según RTCA DO-214A Incisos 2.2.3.1 y 2.6.2.1
Sesgo del micrófono de brazo flexible	Rango de funcionamiento: 8,0 - 16 VDC* *Medido según RTCA DO-214A Inciso 2.6.2.1
Máximo nivel de ruido ambiental	Rango de funcionamiento de la reducción de ruido activa completa: SPL de 115 dB Rango de funcionamiento de la reducción de ruido activa reducida: SPL de 134 dB
Solo alimentación de la batería	Dos (2) baterías AA alcalinas
Duración de la batería	Hasta 45 horas. La duración varía con la calidad de la batería, los niveles de ruido ambiental y el uso de la función de Bluetooth.
Solo alimentación del avión	Rango de voltaje de alimentación de aeronave: 10 a 32 VDC
Consumo promedio de energía	300 mW
Fusible/disyuntor	Fusible de 1/4 de amperio, de acción rápida (fusible AGC de 1/4 de amperio) o disyuntor de 1/2 amperio
Peso de los auriculares 340 gr (solo auriculares)

ESPECIFICACIÓN DESCRIPCIÓN

Rango de tamaño de los auriculares	Deslizador no extendido:214 mm H x 161 mm W x 80 mm DDeslizador extendido:259 mm H x 168 mm W x 80 mm D
Dimensiones del módulo de control	38,1 mm H x 38,1 mm W x 125 mm D
Temperatura y altitud (Categoría A2)	En funcionamiento: -15°C - 70°CAlmacenamiento: -55°C - 70°CAltitud: 15.000 pies máxima presión de altitud para cancelación total
Tecnología inalámbrica Bluetooth	4.2
Longitud del cable de los auriculares	2 m

NOTA: Podrían producirse daños en el equipo de aviónica por el uso de estos auriculares si el equipo fue fabricado para ser usado sólo con auriculares de 600 Ω. Si tiene dudas, consulte al fabricante del equipo de aeronavegación.

ORDEN TÉCNICA ESTÁNDAR DE LA FAA

Los auriculares Bose A30 Aviation Headsets que están aprobados para TSO y ETSO C139 están marcados adecuadamente. La interfaz del producto, los cables y los micrófonos fueron diseñados para funcionar o soportar la exposición a las siguientes condiciones ambientales.

Este artículo cumple con los estándares mínimos de rendimiento y control de calidad requeridos por una orden técnica estándar (TSO). La instalación de este artículo requiere una aprobación por separado.

CONDICIÓN CATEGORÍA

Altitud y temperatura A2
Niebla salina S
Susceptibilidad conducida de AF B
Humedad B
Efecto magnético A
Entrada de alimentación B
Susceptibilidad de RF TR
Vibración S, R y U
Picos de voltaje A
Caída fuerte 12 veces, 1 m sobre hormigón (según DO-214a)
Atmósfera explosiva Aprobado

Las categorías ambientales citadas se refieren a RTCA DO-160G y RTCADO-214a (18 de diciembre de 2013).

Las condiciones y pruebas requeridas para la aprobación TSO de este artículo son estándares de desempeño mínimos. Quienes instalen este artículo en o dentro un tipo o clase específico de aeronave deben determinar que las condiciones de instalación de la aeronave cumplen con los estándares TSO que incluyen cualquier función integrada no TSO aceptada. Los artículos TSO y cualquier función integrada no TSO aceptada deben tener aprobaciones separadas para la instalación en una aeronave. El artículo debe instalarse solo según el código 14 CFR Parte 43 o los requisitos de aeronavegación correspondientes.

Este dispositivo cumple con los límites de exposición a la radiación de RF de la FCC y de ISED Canada establecidos para la población en general. No se debe ubicar ni operar junto con ninguna otra antena o transmisor.

La operación de este equipo está sujeta a las siguientes dos condiciones: (1) es posible que este equipo o dispositivo no cause interferencia perjudicial y (2) este equipo o dispositivo debe aceptar cualquier interferencia, incluyendo la que pueda causar su operación no deseada.

La operación de este equipo está sujeta a las siguientes dos condiciones: (1) es posible que este equipo o dispositivo no cause interferencia perjudicial y (2) este equipo o dispositivo debe aceptar cualquier interferencia, incluyendo la que pueda causar su operación no deseada.

Importador no México: Bose de México S. de R.L. de C.V., Avenida Prado Sur #150, Piso 2, Interior 222 y 223, Colonia Lomas de Chapultepec V Sección, Miguel Hidalgo, Ciudad de México, C.P. 11000 Número de telefone: [phone]

Redefinir o Controle por toque 25

CONECTORES DE AERONAVE

PRIORIDADE DE ÁUDIO SECUNDÁRIO

Diagrama de conexão estéreo.... 62

COMPONENTES DO FONE DE OUVIDO

Redefinir o Controle por toque

ATIVIDADE DAS LUZES ESTADO DO SISTEMA

1. Seleccione o fone de ouvido na lista de dispositivos.

GRÁFICO DE PRIORIDADE DE ÁUDIO SECUNDÁRIO

LOCALIZAÇÃO DO NÚMERO DE SÉRIE

- Tente conectar outro dispositivo Bluetooth (consulte a página 40).

OUTRAS SOLUÇÕES

Receptáculo - Esquema de pinos (vista frontal)

Pino 6

Pino 1

Diagrama de conexão estéreo

La operación de este equipo está sujeta a las siguientes dos condiciones: (1) es posible que este equipo o dispositivo no cause interferencia perjudicial y (2) este equipo o dispositivo debe aceptar cualquier interferencia, incluyendo la que pueda causar su operación no deseada.

墨西哥进口商：Bose de México S. de R.L. de C.V., Avenida Prado Sur #150, Piso 2, Interior 222 y 223, Colonia Lomas de Chapultepec V Sección, Miguel Hidalgo, Ciudad de México, C.P. 11000 电话：[phone]

La operación de este equipo está sujeta a las siguientes dos condiciones: (1) es posible que este equipo o dispositivo no cause interferencia perjudicial y (2) este equipo o dispositivo debe aceptar cualquier interferencia, incluyendo la que pueda causar su operación no deseada.

メキシコにおける輸入元: Bose de México S. de R.L. de C.V., Avenida Prado Sur #150, Piso 2, Interior 222 y 223, Colonia Lomas de Chapultepec V Sección, Miguel Hidalgo, Ciudad de México, C.P. 11000 電話番号: [phone]

台湾における輸入元: Bose Limited Taiwan Branch (H.K.), 9F., No. 10, Sec.3, Minsheng E. Road, Zhongshan Dist. Taipei City 10480、台湾 電話番号: [phone]

英国における輸入元: Bose Limited, Bose House, Quayside Chatham Maritime, Chatham, Kent, ME4 4QZ, United Kingdom
