MANUAL DE USUARIO PowerConnect 3048 DELL
Guía de información del sistema
תְרַעָה בְּרַעָה
Models PowerConnect 3024, PowerConnect 3048, PowerConnect 5012
Dell™ PowerConnect™ 30xx and 50xx Switches
System Information Guide
Notas, avisos e cuidados
Use a tecla
Conmutadores Dell™ PowerConnect™ 30xx y 50xx
Guía de información del sistema
Notas, avisos y precauciones
NOTA: Una NOTA proporciona información importante que le ayuda a utilizar el sistema de la mejor manera posible.
AVISO: Un AVISO indica un posible daño en el hardware o la pérdida de datos y le explica cómo evitar el problema.
PRECAUCIÓN: Una PRECAUCIÓN indica un posible daño material, lesión corporal o muerte.
La información contenida en este documento puede modificarse sin aviso previo. © 2002 Dell Computer Corporation. Quedan reservados todos los derechos.
Queda estrictamente prohibida la reproducción de este documento por cualquier medio sin la autorización por escrito de Dell Computer Corporation.
Marcas comerciales utilizadas en este texto: Dell, el logotipo de DELL y PowerConnect son marcas comerciales de Dell Computer Corporation; Microsoft y Windows son marcas comerciales de Microsoft Corporation; EMC es la marca registrada de EMC corporation.
Este documento puede incluir otras marcas registradas y nombres comerciales para referirse a las entidades que son propietarias de los mismos o a sus productos. Dell Computer Corporation renuncia a cualquier interés sobre la propiedad de marcas y nombres comerciales que no sean los suyos.
Octubre de 2002 P/N 3X685 Rev. A00
Contenido
Precaución: instrucciones
de seguridad 141
General 141
Montaje de estantes para los sistemas ..... 143
Opciones de módems, telecomunicaciones o redes de área local 144
Al trabajar en el interior del sistema 145
Protección contra descargas electrostáticas ..... 145
Acerca de esta guía 146
Localización de información y ayuda 146
Introducción e instalación 147
Contenido del paquete ..... 147
Antes de realizar conexiones a la red: Instrucciones del kit de montaje ..... 147
Conexión del puerto de la consola ..... 148
Protección mediante contraseña ..... 150
Asignación de una dirección IP 151
Conexión de los dispositivos al conmutador ..... 152
Información sobre normativas 152
Aviso CE (Unión Europea) 154
Información de la NOM (sólo para México) ..... 155

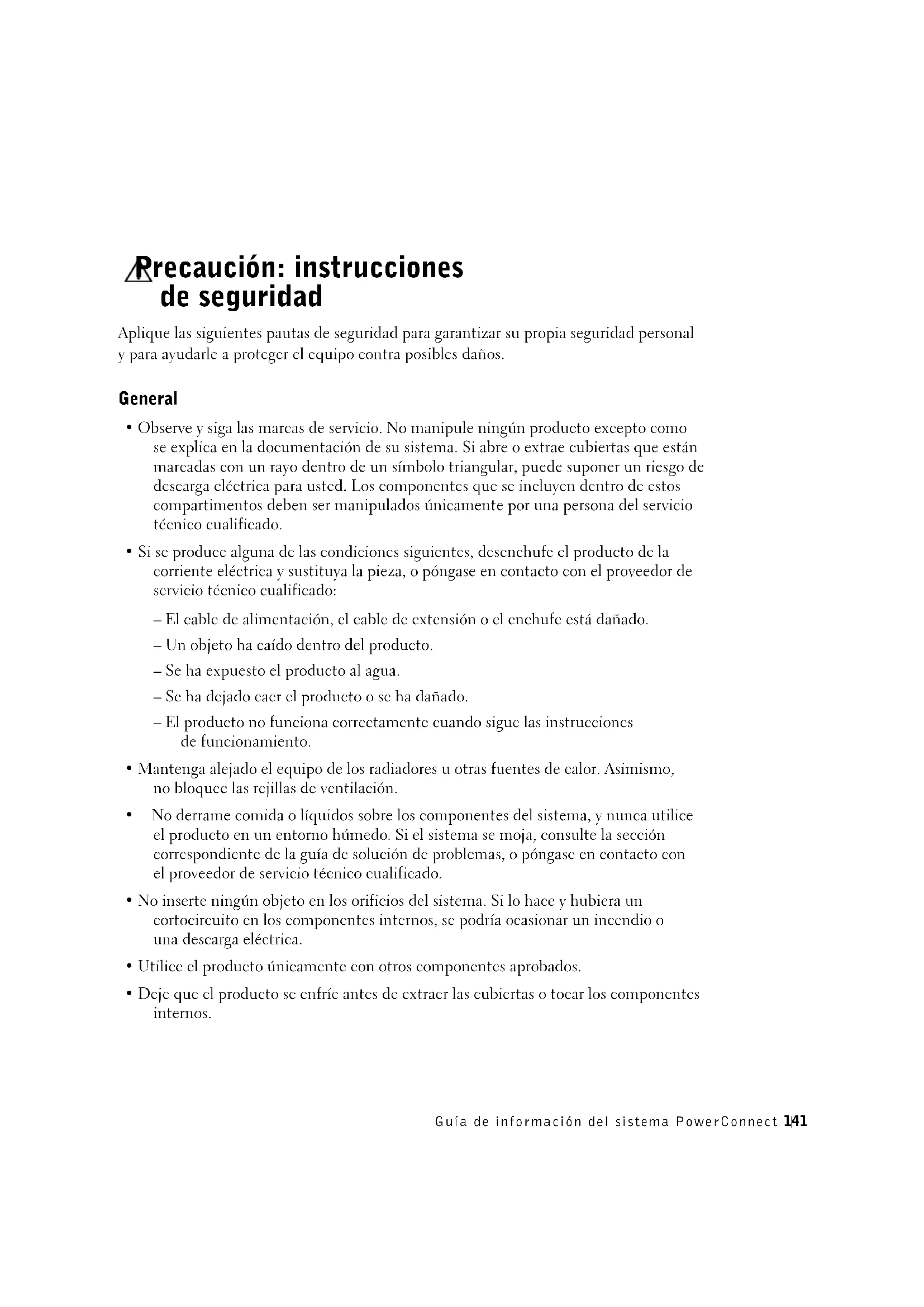

Precaución: instrucciones de seguridad
Aplique las siguientes pautas de seguridad para garantizar su propia seguridad personal y para ayudarle a proteger el equipo contra posibles daños.
General
- Observe y siga las marcas de servicio. No manipule ningún producto excepto como se explica en la documentación de su sistema. Si abre o extrac cubiertas que están marcadas con un rayo dentro de un símbolo triangular, puede suponer un riesgo de descarga eléctrica para usted. Los componentes que se incluyen dentro de estos compartimentos deben ser manipulados únicamente por una persona del servicio técnico cualificado.
-
Si se produce alguna de las condiciones siguientes, desenchufe el producto de la corriente eléctrica y sustituya la pieza, o póngase en contacto con el proveedor de servicio técnico cualificado:
-
El cable de alimentación, el cable de extensión o el enchufe está dañado.
- Un objeto ha caído dentro del producto.
- Se ha expuesto el producto al agua.
- Se ha dejado caer el producto o se ha dañado.
-
El producto no funciona correctamente cuando sigue las instrucciones de funcionamiento.
-
Mantenga alejado el equipo de los radiadores u otras fuentes de calor. Asimismo, no bloquee las rejillas de ventilación.
- No derrame comida o líquidos sobre los componentes del sistema, y nunca utilice el producto en un entorno húmedo. Si el sistema se moja, consulte la sección correspondiente de la guía de solución de problemas, o póngase en contacto con el proveedor de servicio técnico cualificado.
- No inserte ningún objeto en los orificios del sistema. Si lo hace y hubiera un cortocircuito en los componentes internos, se podría ocasionar un incendio o una descarga eléctrica.
- Utilice el producto únicamente con otros componentes aprobados.
- Deje que el producto se enfríe antes de extraer las cubiertas o tocar los componentes internos.
Precaución: instrucciones de seguridad (continuación)
- Utilice el producto únicamente con el tipo de fuente de alimentación externa indicado en la etiqueta de voltaje eléctrico. Si no está seguro del tipo de fuente de alimentación que se necesita, consulte con su proveedor de servicio o con su compañía de electricidad.
- Utilice únicamente cables de alimentación aprobados. Si no se le ha suministrado un cable de alimentación para su sistema o para cualquier otra opción de corriente CA destinada a su equipo, adquiera un cable de alimentación cuyo uso esté aprobado en su país. El cable de alimentación debe adecuarse al producto y al voltaje y corriente marcados en la etiqueta de voltaje eléctrico del producto. El voltaje y el tipo de corriente del cable debe ser mayor que lo que se indique en el producto.
- Para prevenir una descarga eléctrica, enchufe el sistema y los cables de alimentación de los dispositivos periféricos a enchufes con toma de tierra. Estos cables están equipados con enchufes de tres bornes para garantizar la toma de tierra. No utilice adaptadores ni retire el borne de toma de tierra del enchufe. Si debe usar un alargador, utilice un cable de tres hilos con enchufe con toma de tierra.
- Respete los voltajes del cable de extensión y de la regleta de alimentación. Asegúrese de que el número de amperios de todos los productos conectados al cable de extensión o a la regleta de alimentación no sobrepasa el 80 por ciento del límite indicado para el cable de extensión o para la regleta de alimentación.
- Para proteger el sistema de las subidas y bajadas de tensión repentinas y transitorias, utilice un protector contra los excesos de voltaje, un acondicionador de línea o una fuente de alimentación ininterrumpida (UPS).
- Coloque los cables del sistema y los cables de alimentación con cuidado; sitúelos de manera que no se puedan pisar ni tropezar con ellos. Asegúrese de que no hay nada encima de los cables.
- No modifique los cables de alimentación ni los enchufes. Consulte las modificaciones del emplazamiento con un electricista profesional o con su compañía de electricidad. Siga siempre las normas de cableado locales o nacionales.
- Cuando conecte o desconecte la corriente de fuentes de alimentación activas, si se suministran con su sistema, respete las siguientes directrices:
- Instale la fuente de alimentación antes de conectar el cable de alimentación.
- Desenchufe el cable de alimentación antes de desconectarlo de la fuente de alimentación.
- Si el sistema cuenta con distintas fuentes de energía, desconecte la alimentación del sistema desenchufando todos los cables de alimentación de las fuentes de alimentación.
Precaución: instrucciones de seguridad (continuación)
- Traslade los productos con cuidado; asegúrese de que todos los distribuidores y/o estabilizadores están firmemente conectados al sistema. Evite las detenciones repentinas y las superficies irregulares.
Montaje de estantes para los sistemas
Observe las siguientes precauciones para la estabilidad y seguridad del estante. Asimismo consulte la documentación de instalación del estante que acompaña al sistema y al estante para conocer precauciones y procedimientos concretos.
Los sistemas se consideran componentes de un estante. De esta forma, “componente” se refiere a cualquier sistema así como a diversos periféricos o hardware complementario.
PRECAUCIÓN: Si instala sistemas en un estante sin tener instalados los estabilizadores frontales y laterales, el estante puede caerse, lo que podría causar daños físicos a personas en determinadas circunstancias. Por ello, instale siempre los estabilizadores antes de instalar componentes en el estante.
Después de instalar un sistema o componentes en un estante, no saque nunca del estante más de un componente a la vez por sus ensamblajes de deslizamiento. El peso de más de un componente extendido podría hacer que el estante se cayera y causar graves daños físicos a personas.
NOTA: Su sistema tiene certificado de seguridad como unidad independiente y como componente para usar en un mueble de estante Dell mediante el kit de estante del cliente. La instalación de su sistema y del kit de estante en cualquier otro mueble de estante no cuenta con la aprobación de las agencias de seguridad. Es su responsabilidad utilizar una combinación de sistema y kit de estante que haya sido evaluada como adecuada por una agencia de seguridad certificada. Dell declina toda responsabilidad y garantías relacionadas con dichas combinaciones.
- Los kits de estantes de sistema están destinados a ser instalados en un estante por personal de servicio técnico cualificado. Si instala el kit en cualquier otro estante, ascgúrcse de que el estante cumple las especificaciones de un estante Dell.
PRECAUCIÓN: No mueva los estantes usted mismo. Debido a la altura y peso del estante, se necesita un mínimo de dos personas para llevar a cabo esta operación.
- Antes de ponerse a trabajar en el estante, asegúrese de que se han fijado los estabilizadores al mismo, éste está extendido en el suelo y que todo el peso del estante descansa sobre el suelo. Instale estabilizadores frontales y laterales en un solo estante o estabilizadores frontales para varios estantes unidos antes de ponerse a trabajar en el estante.
Precaución: instrucciones de seguridad (continuación)
- Cargue siempre el estante partiendo de la zona inferior y coloque en el estante en primer lugar el elemento de más peso.
- Ascgúrese de que el estante está nivelado y tiene estabilidad antes de extender un componente del estante.
- Preste atención cuando presione los seguros de liberación del riel del componente y deslice un componente para sacarlo de un estante o introducirlo en el mismo; podría entallarse los dedos con los rieles de deslizamiento.
- Después de insertar un componente en el estante, extienda cuidadosamente el riel en una posición de bloqueo y, a continuación, deslice el componente en el estante.
- No sobrecargue la rama del circuito de corriente CA que proporciona alimentación al estante. La carga total del estante no debe sobrepasar el 80 por ciento de la electricidad de la rama del circuito.
- Assegúrese de que los componentes del estante reciben un flujo de aire adecuado.
- No pise ni se coloque sobre ningún componente cuando manipule otros componentes del estante.
PRECAUCIÓN: Todas las conexiones a la corriente CC y a tomas de tierra seguras deben ser efectuadas por un electricista cualificado. Todo el cableado eléctrico debe cumplir las regulaciones y usos locales o nacionales.
PRECAUCIÓN: Nunca retire el conductor de tierra ni manipule el equipo sin tener instalado un conductor de tierra adecuado. Póngase en contacto con la autoridad de inspección eléctrica correspondiente o con un electricista si cree que no dispone de una conducción de tierra adecuada.
PRECAUCIÓN: El chasis del sistema debe contar con una toma de tierra positiva conectada al marco del mueble del estante. No intente conectar la electricidad al sistema hasta que haya conectado los cables de toma de tierra. Todo el cableado eléctrico y de conducción de tierra debe ser inspeccionado por un inspector electricista cualificado. Existe un riesgo de descarga eléctrica si no se utiliza o se desconecta el cable de toma de tierra.
Opciones de módems, telecomunicaciones o redes de área local
- No conecte ni use un módem durante una tormenta eléctrica. Existe el riesgo de una posible descarga eléctrica a consecuencia de los rayos.
- Nunca conecte ni utilice un módem en un entorno húmedo.
Precaución: instrucciones de seguridad (continuación)
- No enchufe un módem o cable de teléfono a un receptáculo de controlador de interfaz de red (NIC).
- Desconecte el cable del módem antes de abrir el gabinete del producto, tocar o instalar componentes internos, o tocar un cable o clavija de módem que no esté protegida.
Al trabajar en el interior del sistema
Protección contra descargas electrostáticas
AVISO: Sólo un técnico certificado debe realizar reparaciones en el sistema. La garantía no cubre los daños por reparaciones no autorizadas por Dell.
La electricidad estática puede dañar los delicados componentes que hay en el interior del sistema. Para evitar el daño por descargas electrostáticas, antes de tocar cualquiera de los componentes electrónicos, como por ejemplo el microprocesador, descargue la electricidad estática de su cuerpo. Para ello, toque de vez en cuando una superficie metálica no pintada del chasis.
Asimismo, puede observar las siguientes medidas para prevenir los posibles daños por descargas electrostáticas (ESD):
- Cuando desembale un componente sensible a la electricidad estática, no lo saque del embalaje antiestático hasta que vaya a instalarlo en el sistema. Justo antes de quitar el embalaje antiestático, descargue la electricidad estática de su cuerpo.
- Cuando transporte un componente sensible a la electricidad estática, colóquelo en un contenedor o embalaje antiestático.
- Manipule todos los componentes sensibles a la electricidad estática en un área libre de ésta. Si es posible, utilice alfombrillas antiestáticas en el suelo y en el banco de trabajo, así como una muñequera de conexión a tierra antiestática.
NOTA: El sistema puede incluir tarjetas de circuitos u otros componentes que contengan baterías. Estas baterías pueden desecharse en un contenedor adecuado. Para obtener información sobre dichas baterías, consulte la documentación de la tarjeta o componente específico.
Acerca de esta guía
Este documento contiene una introducción, así como información sobre seguridad, regulaciones y condiciones de la garantía del conmutador de red PowerConnect™ de Dell™.
Para obtener la versión más actualizada de los documentos en la unidad de disco duro, vaya al sitio Web de asistencia técnica de Dell en support.euro.dell.com.
Localización de información y ayuda
Recurso Contenido Utilización del recurso
| Sitio Web de asistencia técnica de DellInformación y asistencia técnicaDescargas para su sistemaEstado de pedido o entregaInformación de servicios, documentos que proporcionan información sobre tecnología, consejos y sugerencias | Visite support.euro.dell.com y regístrese.Obtenga ayuda para sus preguntas acerca del uso general, la instalación y la solución de problemas.Obtenga respuesta a preguntas relacionadas con la asistencia y el servicio técnico.Obtenga las versiones más recientes de los controladores para el sistema.Tenga acceso a documentación acerca del sistema y los dispositivos.Participe en conversaciones con otros clientes de Dell y con profesionales técnicos de Dell.Eché un vistazo a una lista de vínculos en línea que llevan a los proveedores principales de Dell. | |
| Premier Support.Dell.com | Sitio Web Dell Premier Support (asistencia preferente)Estado de la llamada de reparaciónPrincipales problemas técnicos por productoPreguntas más frecuentes por número de productoEtiquetas de reparación personalizadasDetalle de configuración del sistema | Visite premiersupport.dell.com:El sitio Web Dell Premier Support está personalizado para empresas e instituciones gubernamentales y educativas.Es posible que este sitio no esté disponible en todos los países o regiones. |
Introducción e instalación
Contenido del paquete
Antes de comenzar a instalar el conmutador, compruebe que el paquete contiene los elementos siguientes:
- Commutador
- Cable de alimentación de CA
- Cable de módem nulo
- Almohadillas de goma autoadhesivas para instalación en escritorio
- Kit de montaje en estante para la instalación en estante
• CD Dell PowerConnect
Antes de realizar conexiones a la red: Instrucciones del kit de montaje
AVISO: No conecte el conmutador a la red hasta que haya establecido la configuración correcta de Protocolo Internet (IP, Internet Protocol).
Antes de realizar las conexiones a la red, debe instalar el conmutador a una superficie plana del bastidor, configurar un programa de emulación de terminal y enchufar el cable de alimentación. A continuación, debe establecer una contraseña y una dirección IP.
El conmutador se suministra con almohadillas de goma para colocarlo en una superficie plana y con soportes de montaje y tornillos para colocarlo en un estante.
Instalación en una superficie plana
El conmutador puede instalarse en cualquier superficie lisa que pueda soportar el peso de los nodos centrales y de los cables conectados a ellos. Debe disponer de espacio suficiente a ambos lados para la ventilación y para que se pueda acceder a los conectores de los cables.
NOTA: Para estantes que no tengan roscas, se suministran tuercas cúbicas.
Para instalar el conmutador en una superficie plana:
1 Coloque el conmutador en la superficie plana y compruebe que cuenta con la ventilación adecuada.
Deje libres como mínimo 5,1 cm (2 pulgadas) a cada lado para obtener una ventilación adecuada y 12,7 cm (5 pulgadas) en la parte trasera como espacio para el cable de alimentación.
2 Fije almohadillas de goma en cada zona marcada de la parte inferior del chasis.
El uso de las almohadillas de goma es optativo pero se recomienda con el fin de evitar que se deslice la unidad.
Instalación en un estante
El conmutador se puede instalar en la mayoría de los estantes estándar de 48,3 cm (19 pulgadas).
Para instalar el conmutador en un estante:
1 Utilice los tornillos suministrados para fijar un soporte de montaje a cada lado del conmutador.
2 Coloque el conmutador en el estante y alinec los orificios del soporte de montaje con los orificios del estante.
3 Inserte y apriete dos tornillos que sean adecuados para el estante en cada uno de los soportes de montaje.
Conexión del puerto de la consola
El conmutador dispone de un puerto serie RS-232 para conectarlo a un sistema o un terminal de escritorio y supervisar y configurar el conmutador. Este puerto es un conector DB-9 macho instalado como una conexión DTE (data terminal equipment, equipo terminal de datos).
Para utilizar el puerto de la consola, se necesita el siguiente equipamiento:
- Un terminal o un terminal compatible con TTY (teletypewriter, telctipo) o un sistema portátil o de escritorio con un puerto serie y la capacidad de emular un terminal.
- Un módem nulo o un cable RS-232 separador con un conector DB-9 hembra para el puerto de la consola en el conmutador..
Para conectar un terminal al puerto de la consola:
1 Conecte el conector hembra del cable RS-232 directamente al puerto de la consola en el conmutador y apriete los tornillos cautivos de retención.
2 Conecte el otro extremo del cable a un terminal o al conector serie de un sistema de escritorio que ejecute software de emulación de terminal.
Asegúrese de que el software de emulación de terminal se configura de la manera siguiente:
a Seleccione el puerto serie apropiado (puerto serie 1 o puerto serie 2).
bConfigure la frecuencia de datos en 9600 baudios.
c Configure el formato de los datos en 8 bits de datos, 1 bit de paro y sin paridad.
d Establezca el control de flujo en none (ninguno).
e En Properties (Propiedades) seleccione el modo VT100 for Emulation (VT100 para emulación).
f Seleccione Terminal keys (Teclas de terminal) para las teclas de función, flecha y Ctrl. Ascgúrese de que configura Terminal keys (Teclas de terminal) y no Windows keys (Teclas de Windows).
AVISO: Cuando utilice HyperTerminal con Microsoft® Windows® 2000, asegúrese de que tiene Windows 2000 Service Pack 2 o posterior instalado. Con Windows 2000 Service Pack 2, las teclas de flecha funcionan correctamente en la emulación VT100 de HyperTerminal. Visite www.microsoft.com para obtener información acerca de los Service Pack de Windows 2000.
3 Una vez configurado correctamente el terminal, enchufe el cable de alimentación en el receptáculo de alimentación situado en la parte posterior del conmutador.
Aparece la secuencia de inicio en el terminal.
NOTA: La primera vez que configura la protección mediante contraseña, debe hacerlo desde la pantalla de la consola. Después de configurar el conmutador, éste se puede administrar mediante la interfaz Web. Consulte la sección 3, "Interfaz Web", para obtener más información.

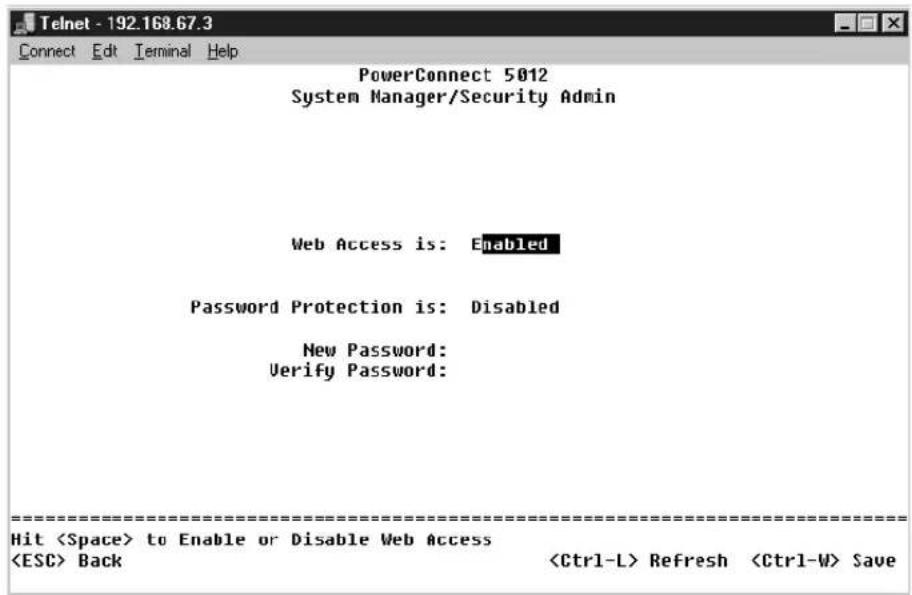

Protección mediante contraseña
En la pantalla de bienvenida inicial, debe escribir una contraseña para continuar si la protección mediante contraseña está activada. Si la protección mediante contraseña está desactivada, aparecerá el menú principal y tendrá acceso inmediato a la interfaz de administración de conmutadores. De forma predeterminada, la protección mediante contraseña está desactivada. Si está activada, la contraseña predeterminada es switch y el nombre de usuario predeterminado es root.
Para impedir el acceso no autorizado al conmutador, active la protección mediante contraseña:
1 Seleccione System Manager (Administrador del sistema) y pulse
Utilice la tecla
2 Seleccione Security Admin (Administrador de seguridad).
3 Escriba la contraseña y presione
4 Escriba de nuevo la contraseña, confírmela y presione
5 Presione
NOTA: Si activa la protección mediante contraseña sin establecer su propia contraseña, la predeterminada es switch.

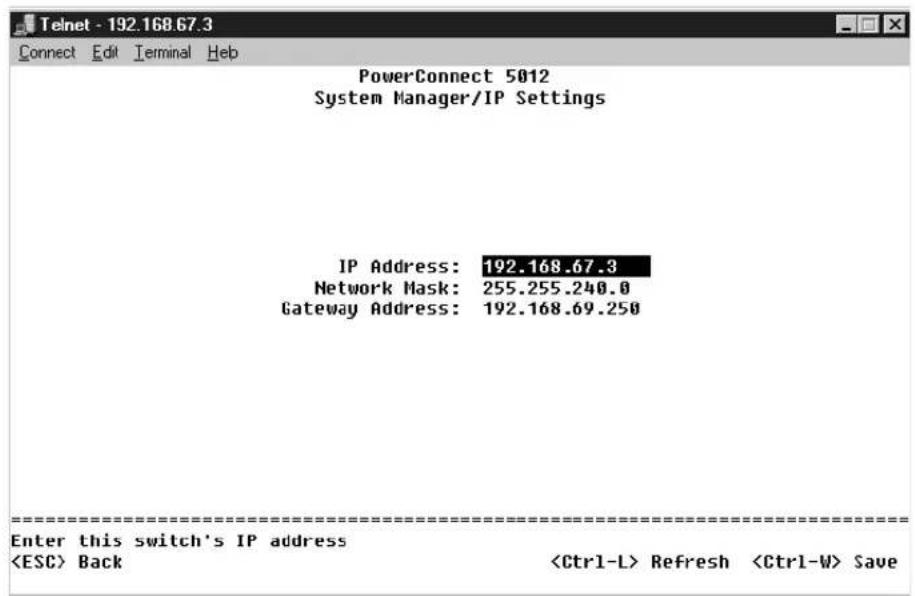

Asignación de una dirección IP
Antes de que pueda asignar una dirección IP al conmutador, debe obtener la siguiente información del administrador de red:
- Dirección IP del conmutador
- Puerta de enlace predeterminada para la red
- Máscara de red para esta red
Para asignar una dirección IP para el conmutador:
1 En el menú principal, seleccione System Manager (Administrador del sistema) y presione
2 Seleccione IP Settings (Configuración de IP).
3 En el primer campo, escriba la dirección IP adecuada para el sistema.
4 Escriba la dirección IP de la puerta de enlace predeterminada para la red a la que pertenece el conmutador.
5 Escriba la máscara de red para esta red.
6 Presione
7 Una vez realizados los cambios en IP, reinicie el sistema.
8 Presione
9 Seleccione System Manager (Administrador del sistema) y, a continuación, Reset (Reiniciar) para reiniciar el conmutador.
Confirme esta opción.
AVISO: Debe reiniciar el sistema desde la página System Manager/Reset (Administrador del sistema/Reiniciar) para que los cambios tengan efecto.
Conexión de los dispositivos al conmutador
Llegados a este punto, ya puede utilizar el cableado de red apropiado para conectar dispositivos a los conectores RJ-45 del conmutador.
Para conectar un dispositivo al puerto GBIC:
1 Utilice los requisitos de cableado para seleccionar un tipo de módulo GBIC.
2 Inserte el módulo GBIC (adquirido independientemente) en la ranura GBIC.
3 Utilice el cableado de red apropiado para conectar un dispositivo a los conectores del módulo GBIC.
Información sobre normativas
Una interferencia electromagnética (EMI, Electromagnetic Interference) es cualquier señal o emisión, radiada en el espacio o conducida a través de un cable de alimentación o señal, que pone en peligro el funcionamiento de la navegación por radio u otro servicio de seguridad, o degrada seriamente, obstruye o interrumpe de forma repetida un servicio de comunicaciones por radio autorizado. Los servicios de radiocomunicaciones incluyen, entre otros, emisoras comerciales de AM/FM, televisión, servicios de telefonía móvil, radar, control de tráfico aéreo, buscapersonas y servicios de comunicación personal (PCS, Personal Communication Services). Estos servicios autorizados, junto con emisores no intencionados como dispositivos digitales, incluyendo sistemas informáticos, contribuyen al entorno electromagnético.
La compatibilidad electromagnética (EMC, Electromagnetic
Compatibility) es la capacidad de los componentes del equipo electrónico de funcionar correctamente juntos en el entorno electrónico. Aunque este sistema se ha diseñado y ajustado para cumplir con los límites de emisión electromagnética establecidos por la agencia reguladora, no hay ninguna garantía de que no ocurran interferencias en una instalación en particular. Si este equipo provoca interferencias con servicios de comunicaciones por radio, lo que se puede determinar apagando y encendiendo el equipo, intente corregir dichas interferencias adoptando una o varias de las siguientes medidas:
- Cambie la orientación de la antena de recepción.
- Vuelva a ubicar el equipo con respecto al receptor.
- Separe el equipo del receptor.
- Conecte el equipo a una toma diferente de forma que el equipo y el receptor se encuentren en ramas diferentes del circuito.
Si es necesario, consulte a un representante del Servicio de asistencia técnica de Dell o a un técnico experimentado de radio o televisión para obtener consejos adicionales.
Los sistemas Dell están diseñados, probados y clasificados según sus diseñados entornos electromagnéticos. Estas clasificaciones de entornos electromagnéticos se refieren generalmente a las siguientes definiciones armonizadas:
- Clase A: normalmente para entornos empresariales o industriales.
- Clase B: normalmente para entornos residenciales.
El equipo de tecnología de información (ITE, del inglés Information Technology Equipment), que incluye periféricos, tarjetas de expansión, impresoras, dispositivos de entrada/salida (F/S), monitores, etc., que están integrados en el sistema o conectados al mismo deben ajustarse a la clasificación del entorno electromagnético del sistema del equipo.
Aviso acerca de los cables de señal blindados: utilice únicamente cables blindados para conectar periféricos a cualquier dispositivo Dell con el fin de reducir las posibilidades de interferencias con los servicios de comunicaciones de radio. La utilización de cables blindados garantiza que se mantiene la clasificación EMC apropiada para el entorno diseñado. Para impresoras en paralelo, existen cables de Dell. Si lo prefiere, puede solicitar un cable de Dell en el sitio Web accessories.us.dell.com/sna/category.asp?category_id=4117.
La mayoría de los sistemas Dell están clasificados para entornos de Clase B. Sin embargo, la inclusión de determinadas opciones puede cambiar la clasificación de algunas configuraciones a Clase A. Para determinar la clasificación electromagnética del equipo o el dispositivo, consulte las siguientes secciones específicas para cada agencia reguladora. Cada sección proporciona el EMI/EMC específico de cada país o información de seguridad del producto.
Aviso CE (Unión Europea)
El símbolo significa que este equipo Dell se ajusta a la directiva EMC y a la directiva de bajo voltaje de la Unión Europea. Dicho símbolo indica que este sistema Dell cumple los siguientes estándares técnicos:
- EN 55022: “Equipos de tecnología de información — Características de alteraciones de radio — Límites y métodos de medición”.
- EN 55024: “Equipos de tecnología de información - Características de inmunidad - Límites y métodos de medición”.
- EN 61000-3-2: “Compatibilidad electromagnética (EMC) - Sección 3: Límites: sección 2: Límites de las emisiones de corriente armónica (Corriente de entrada al equipo hasta 16 A por fase)”.
- EN 61000-3-3: “Compatibilidad electromagnética (EMC) - Sección 3: Límites: sección 3: Limitación de las fluctuaciones y oscilaciones de voltaje en sistemas de alimentación a bajo voltaje para equipos con corriente declarada hasta 16 A, inclusive”.
- EN 60950: “Seguridad de los equipos de tecnología de información”.
NOTA: Los requisitos de emisiones EN 55022 proporcionan dos clasificaciones:
- La clase A es para áreas comerciales convencionales.
- La clase B es para áreas domésticas convencionales.
ADVERTENCIA DE INTERFERENCIAS DE RF: Éste es un producto de Clase A. En un entorno doméstico, este producto puede causar interferencias de radiofrecuencias (RF), en cuyo caso el usuario debe tomar las medidas oportunas.
Se ha realizado una “Declaración de conformidad” de acuerdo con las directivas y estándares anteriores y está archivada en Dell Computer Corporation Products Europe BV, Limerick, Irlanda.
Información de la NOM (sólo para México)
La información siguiente se proporciona en el dispositivo o dispositivos descritos en este documento, en cumplimiento con los requisitos de la Norma Oficial Mexicana (NOM).
Exportador: Dell Computer Corporation
One Dell Way
Importador: Dell Computer de México,
S.A. de C.V.
Pasco de la Reforma 2620 - 11° Piso
Col. Lomas Altas
11950 México, D.F.
Enviar a: Dell Computer de México,
S.A. de C.V. al Cuidado de Kuehne &
Nagel de México S. de R.I.
Col. Peñón de los Baños
15520 México, D.F.
Números de modelo: PowerConnect 3024
PowerConnect 3048
PowerConnect 5012
Voltaje de entrada de 100-240 VCA alimentación:
Frecuencia: 50-60 Hz
Consumo eléctrico: PowerConnect 3024 1,6 A
PowerConnect 3048 1,6 A
PowerConnect 5012 2 A
