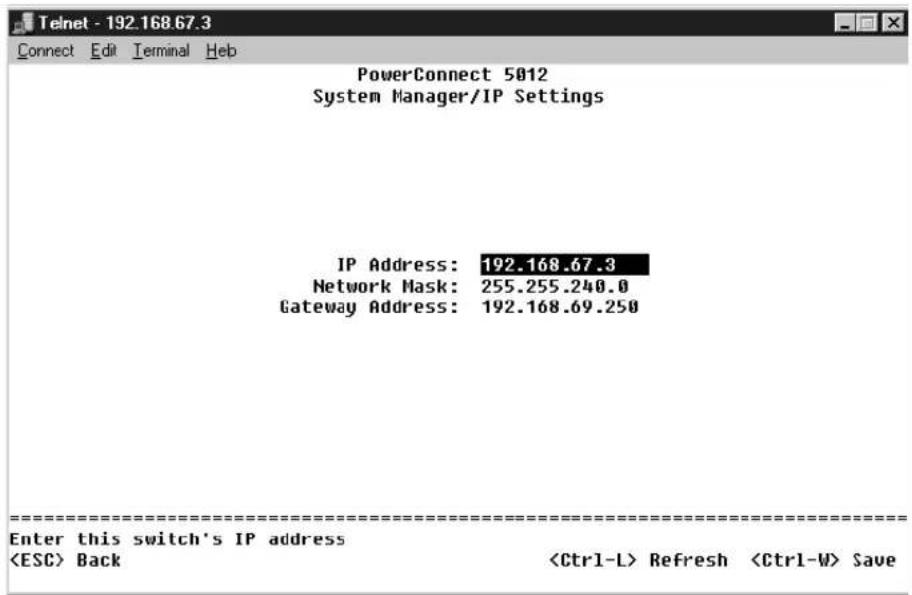

В главном меню выберите System Manager > IP Settings. Введите IP-адрес, шлюз по умолчанию и маску сети. Затем перезагрузите коммутатор через System Manager > Reset, чтобы применить изменения.

Каковы требования для подключения к консольному порту?

Вам понадобится терминал или ПК с программой эмуляции (VT100) и последовательный кабель RS-232 (нуль-модемный кабель). Настройте программу: 9600 бод, 8 бит данных, 1 стоповый бит, без контроля четности, управление потоком отключено.

Можно ли установить коммутатор в стандартную стойку?

Да, коммутатор совместим со стандартными стойками 19 дюймов. Используйте прилагаемый монтажный комплект: закрепите кронштейны по бокам, затем вставьте и закрепите в стойке. Не забудьте установить стабилизаторы стойки перед тем, как задвинуть коммутатор.

Как установить модуль GBIC на PowerConnect 3048?

Выберите модуль GBIC, соответствующий вашей проводке (продается отдельно). Вставьте модуль в один из двух слотов GBIC на передней панели коммутатора, затем подключите сетевой кабель к модулю.

Что делать, если коммутатор не запускается должным образом?

Сначала проверьте кабель питания и розетку. Убедитесь, что коммутатор правильно вентилируется и все кабели подключены. Если проблема не исчезнет, обратитесь в службу технической поддержки Dell.

Какие меры предосторожности необходимо соблюдать?

Не открывайте корпус, отключайте питание перед обслуживанием, используйте только одобренные кабели питания, не подвергайте воздействию воды и снимайте статическое электричество перед работой с внутренними компонентами (только для уполномоченных специалистов).

Соответствует ли коммутатор европейским стандартам?

Да, он сертифицирован CE и соответствует директивам по ЭМС (EN 55022 класс A, EN 55024) и безопасности (EN 60950). В жилой зоне он может вызывать помехи; могут потребоваться корректирующие меры.

Как скачать полное руководство на французском?

Посетите сайт поддержки Dell (support.euro.dell.com) или notice-facile.com. Выберите свой язык и введите адрес электронной почты, чтобы получить перевод, если он недоступен напрямую.

Можно ли управлять коммутатором через веб-интерфейс?

Да, после настройки IP-адреса вы можете получить доступ к веб-интерфейсу через браузер. Для первоначальной настройки пароля и IP-адреса требуется доступ к консоли.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ PowerConnect 3048 DELL

Руководство по системе

Коммутаторы Dell™ PowerConnect™ 30xx и 50xx

Руководство по системе

Примечания, замечания и предупреждения

ПРИМЕЧАНИЕ. Содержит важную информацию, которая поможет использовать компьютер более эффективно.

ЗАМЕЧАНИЕ. Указывает на возможность повреждения оборудования или потери данных и объясняет, как этого не допустить.

ПРЕДУПРЕЖДЕНИЕ. Указывает на потенциальную опасность повреждения, получения легких травм или угрозу для жизни.

Информация в этом документе может быть изменена без предварительного уведомления.

© Корпорация Dell Computer Corporation, 2002. Все права защищены.

Воспроизведение материалов данного руководства в любой форме без письменного разрешения корпорации Dell Computer Corporation строго запрещено.

Товарные знаки, использованные в этом документе: Dell, логотип DELL и PowerConnect являются товарными знаками корпорации Dell Computer Corporation; Microsoft и Windows являются зарегистрированными товарными знаками корпорации Microsoft Corporation; EMC – зарегистрированный товарный знак корпорации EMC.

Остальные товарные знаки и названия продуктов могут использоваться в этом руководстве для обозначения фирм, заявляющих права на товарные знаки и названия, или продуктов этих фирм. Корпорация Dell Computer Corporation не заявляет прав ни на какие товарные знаки и названия, кроме собственных.

Октябрь 2002 P/N 3X685 Выпуск A00

Содержание

Предупреждения – Инструкции по технике

безопасности 121

Общие положения 121

Монтаж системы в стойке ..... 123

Модемы, телекоммуникации и сетевое оборудование ..... 125

Работа внутри системы 125

Защита от электростатического разряда ..... 125

Об этом руководстве 126

Как получить информацию и помощь 127

Установка и начало работы 127

Комплект поставки 127

Перед подключением к сети. Инструкции к монтажному набору 128

Подключение к порту консоли 129

Защита с помощью пароля 130

Назначение IP-адреса 132

Подключение устройств к коммутатору ..... 133

Информация о законодательстве и стандартах ..... 133

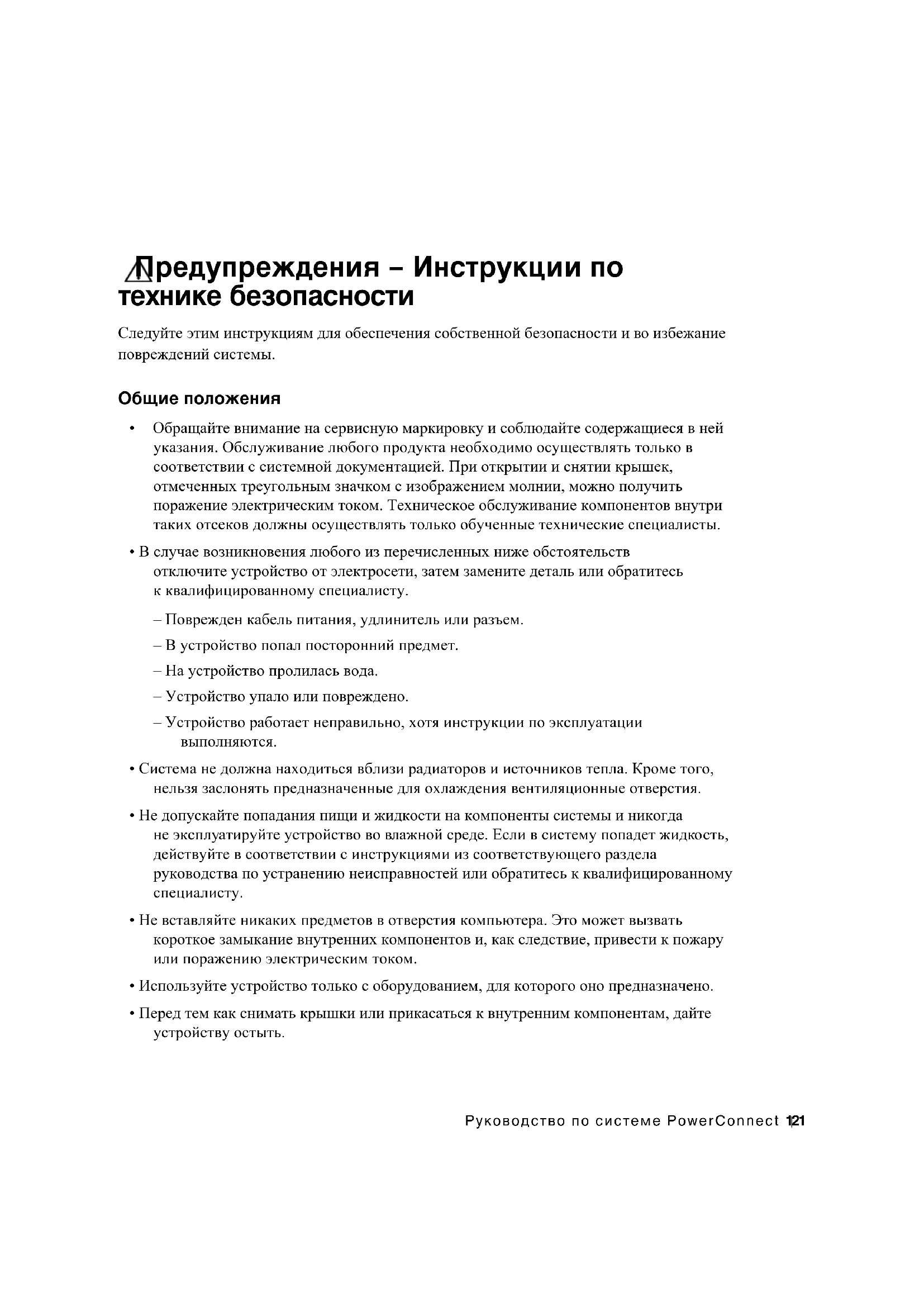

Предупреждения – Инструкции по технике безопасности

Следуйте этим инструкциям для обеспечения собственной безопасности и во избежание повреждений системы.

Общие положения

• Обращайте внимание на сервисную маркировку и соблюдайте содержащиеся в ней указания. Обслуживание любого продукта необходимо осуществлять только в соответствии с системной документацией. При открытии и снятии крышек, отмеченных треугольным значком с изображением молнии, можно получить поражение электрическим током. Техническое обслуживание компонентов внутри таких отсеков должны осуществлять только обученные технические специалисты.
  • В случае возникновения любого из перечисленных ниже обстоятельств отключите устройство от электросети, затем замените деталь или обратитесь к квалифицированному специалисту.

– Поврежден кабель питания, удлинитель или разъем.
– В устройство попал посторонний предмет.
– На устройство пролилась вода.
– Устройство упало или повреждено.
– Устройство работает неправильно, хотя инструкции по эксплуатации выполняются.

• Система не должна находиться вблизи радиаторов и источников тепла. Кроме того, нельзя заслонять предназначенные для охлаждения вентиляционные отверстия.
• Не допускайте попадания пищи и жидкости на компоненты системы и никогда не эксплуатируйте устройство во влажной среде. Если в систему попадет жидкость, действуйте в соответствии с инструкциями из соответствующего раздела руководства по устранению неисправностей или обратитесь к квалифицированному специалисту.
• Не вставляйте никаких предметов в отверстия компьютера. Это может вызвать короткое замыкание внутренних компонентов и, как следствие, привести к пожару или поражению электрическим током.
• Используйте устройство только с оборудованием, для которого оно предназначено.
  • Перед тем как снимать крышки или прикасаться к внутренним компонентам, дайте устройству остыть.

Предупреждения – Инструкции по технике безопасности (продолжение)

• Для питания устройства используйте внешний источник только того типа, который указан на ярлыке с номинальными электрическими характеристиками. Если точно неизвестно, какой тип источника питания необходим, свяжитесь с поставщиком услуг или местной компанией-производителем электроэнергии.
• Используйте только кабели питания, соответствующие стандарту. Если в комплект поставки не входит кабель питания для системы или для ее дополнительных устройств, купить кабель питания, использование которого разрешено в вашей стране. Кабель питания должен быть рассчитан на работу с устройством и на напряжение и силу тока, которые указаны на ярлыке с номинальными электрическими характеристиками устройства. Кабель должен быть рассчитан на напряжение и силу тока, превышающие номинальные значения, указанные на устройстве.
• Во избежание поражения электрическим током подключайте кабели питания системы и периферийных устройств к правильно заземленным источникам питания. Эти кабели оснащены трехконтактными вилками, которые обеспечивают надежное заземление. Не пользуйтесь адаптерными разъемами и не удаляйте заземляющий контакт из вилки. Если требуется удлинитель, используйте трехжильный кабель с правильно заземленными разъемами.
• Обращайте внимание на номинальные значения удлинителя и разветвителя. Суммарная расчетная сила электрического тока всех устройств, подключенных к удлинителю или разветвителю, не должна превышать 80 % предельного значения силы тока для удлинителя или разветвителя.
• Для защиты системы от неожиданных кратковременных повышений и понижений электрического тока используйте подавитель выбросов, устройство защиты от электрических помех по питанию или источник бесперебойного питания (UPS).
• Размещайте системные кабели и кабели питания аккуратно, таким образом, чтобы на них нельзя было наступить или задеть ногой. Следите за тем, чтобы на кабели ничего не давило.
• Не модифицируйте кабели питания и разъемы. Для выполнения таких модификаций обратитесь к квалифицированному электрику или к компании-производителю электроэнергии. Всегда соблюдайте местные и государственные правила подключения электропроводки.

⚠️ Предупреждения – Инструкции по технике безопасности (продолжение)

- При подключении и отключении электропитания от источников питания с возможностью "горячей замены" (если таковые предусмотрены в системе), соблюдайте следующие правила.

– Сначала установите источник питания, затем подключите к нему кабель питания.
– Отсоедините кабель питания перед снятием источника питания.
– Если в системе несколько источников питания, отключите питание системы, отсоединив все кабели питания от источников питания.

- Перемещайте устройства аккуратно. Следите за тем, чтобы все поворотные колеса и стабилизаторы были надежно присоединены к системе. Избегайте резких остановок и неровных поверхностей.

Монтаж системы в стойке

Для обеспечения устойчивости и безопасности стойки соблюдайте следующие меры предосторожности. Ознакомьтесь также с монтажной документацией, прилагаемой к системе и к стойке, где приведены конкретные предупреждения и описаны процедуры.

Системы считаются компонентами стойки. Таким образом, слово "компонент" относится к любой системе, а также к различному периферийному и вспомогательному оборудованию.

ПРЕДУПРЕЖДЕНИЕ. Установка систем в стойку, не имеющую передних и боковых стабилизаторов, может привести к опрокидыванию стойки и при определенных обстоятельствах к травмам. Поэтому стабилизаторы всегда необходимо устанавливать до монтажа компонентов в стойке.

После монтажа системы/компонентов в стойке никогда не извлекайте из нее одновременно несколько компонентов со скользящей посадкой. Вес нескольких выдвинутых компонентов может привести к опрокидыванию стойки и, как следствие, к серьезной травме.

ПРИМЕЧАНИЕ. Безопасность системы как самостоятельного устройства и как компонента, устанавливаемого в шкафу-стойке корпорации Dell с помощью набора для стойки, сертифицирована. Установка системы и набора для стойки в других шкафах-стойках не сертифицирована никакими организациями, отвечающими за безопасность. Получение оценки пригодности конечной комбинации системы и набора для стойки в шкафустойке от сертифицированной организации, отвечающей за безопасность, входит в обязанности пользователя. Корпорация Dell не несет никакой ответственности и не дает гарантий на такие комбинации.

⚠️ Предупреждения – Инструкции по технике безопасности (продолжение)

- Установку наборов для стойки должны осуществлять квалифицированные технические специалисты. В случае установки набора в любой другой стойке убедитесь, что она соответствует спецификациям стойки Dell.

⚠️ ПРЕДУПРЕЖДЕНИЕ. Не перемещайте стойки в одиночку. Габариты стойки таковы, что делать это должны как минимум два человека.

• Перед тем как приступить к работе со стойкой, убедитесь, что стабилизаторы закреплены на ней и достают до пола и что стойка твердо стоит на полу. Также установите передние и боковые стабилизаторы, если стойка одиночная, или передние стабилизаторы, если несколько стоек соединены вместе.
- Всегда заполняйте стойку снизу вверх и устанавливайте самые тяжелые компоненты первыми.
- Прежде чем извлекать из стойки какой-либо компонент, убедитесь, что она установлена ровно и устойчиво.
- Будьте осторожны, когда нажимаете на фиксаторы рельсов компонентов и задвигаете компонент в стойку или выдвигаете его из стойки: направляющие рельсы могут прищемить пальцы.
- После установки компонента в стойку осторожно выдвиньте рельс в положение блокировки и задвиньте компонент в стойку.
- Не перегружайте параллельную цепь переменного тока, подающую питание на стойку. Суммарная нагрузка стойки не должна превышать 80 % номинальной нагрузки параллельной цепи.
- Обеспечьте надлежащую вентиляцию для компонентов в стойке.
- Не наступайте и не вставайте ни на какие компоненты при обслуживании других компонентов стойки.

ПРЕДУПРЕЖДЕНИЕ. Все подключения к источнику постоянного тока и к защитному заземлению должен выполнять квалифицированный электрик. Все электрические подключения должны соответствовать местным и государственным нормативам и инструкциям.

ПРЕДУПРЕЖДЕНИЕ. Никогда не отключайте провод заземления и не включайте оборудование, если нет должным образом установленного провода заземления. Если есть сомнения в наличии правильного заземления, свяжитесь с соответствующими организациями, отвечающими за проверку электрических систем, или с электриком.

Предупреждения – Инструкции по технике безопасности (продолжение)

ПРЕДУПРЕЖДЕНИЕ. Шасси системы обязательно должно быть заземлено на корпус шкафа-стойки. Пока не подсоединены кабели заземления, не подключайте питание к системе. Заземление питания и защитное заземление должен проверить квалифицированный инспектор по электричеству. Если кабель защитного заземления не установлен или отключен, возникнет опасность поражения током.

Модемы, телекоммуникации и сетевое оборудование

• Не подключайте и не используйте модем во время грозы. Может возникнуть опасность поражения электрическим током вследствие удара молнии.
• Никогда не подключайте и не используйте модем во влажной среде.
• Не подключайте модем или телефонный кабель к сетевому разъему (NIC).
• Отсоединяйте кабель модема, прежде чем открывать корпус устройства, прикасаться к внутренним компонентам или устанавливать их, прикасаться к неизолированному кабелю или гнезду модема.

Работа внутри системы

Защита от электростатического разряда

ЗАМЕЧАНИЕ. Ремонтировать систему должны только сертифицированные технические специалисты. На ущерб, вызванный неавторизованным обслуживанием, гарантия не распространяется.

Статическое электричество может повредить внутренние компоненты системы, требующие осторожного обращения. Во избежание этого снимайте с себя статическое электричество, прежде чем дотрагиваться до любого электронного компонента, например микропроцессора. Для этого можно периодически прикасаться к неокрашенной металлической поверхности шасси.

Во избежание повреждения оборудования электростатическим разрядом можно также принять следующие меры безопасности.

- Вынимая из упаковочной коробки компоненты, чувствительные к статическому электричеству, не снимайте с них антистатическую упаковку до тех пор, пока не будете готовы установить эти компоненты в систему. Прежде чем удалить антистатическую упаковку, не забудьте снять с себя статическое электричество.

⚠️ Предупреждения – Инструкции по технике безопасности (продолжение)

• При перевозке компонентов, чувствительных к статическому электричеству, сначала поместите их в антистатический контейнер или упаковку.
• Выполняйте любую работу с чувствительными компонентами только в местах, защищенных от статического электричества. По возможности используйте специальные напольные и настольные антистатические коврики, а также антистатическую заземляющую перемычку.

ПРИМЕЧАНИЕ. В состав системы также могут входить монтажные платы и другие компоненты, содержащие аккумуляторы. Эти аккумуляторы необходимо утилизировать в специально отведенных для этого местах. Информация о таких аккумуляторах представлена в документации по конкретной плате или компоненту.

Об этом руководстве

Документ содержит информацию о сетевом коммутаторе Dell™ PowerConnect™, касающуюся установки и начала работы, техники безопасности, законодательства, стандартов и гарантий.

Самую новую версию этого документа можно загрузить с веб-сайта Dell Support по адресу: support.curo.dell.com.

Как получить информацию и помощь

Ресурс Содержание Использование ресурса

	Веб-сайт поддержкиDell Support• Техническая поддержка и информация• Программы для компьютера• Состояние заказа или поставки• Советы, рекомендации, описание технологий и информация по обслуживанию.	Заполнив на сайтеsupport.euro.dell.comрегистрационную форму, вы сможете:• Получать справку по установке, использованию и устранению проблем.• Обращаться в службу технической поддержки.• Загружать самые новые версии драйверов для своей системы.• Получать доступ к документации по компьютеру и устройствам.• Обсуждать проблемы с другими пользователями и специалистами Dell.• Просматривать список ссылок на сайты основных фирм-партнеров Dell.
Premier Support.Dell.com	Веб-сайт Dell Premier Support• Состояние заявки на обслуживание• Основные технические вопросы, по продуктам• Часто задаваемые вопросы, по номерам продуктов• Выбор по метке производителя• Сведения о конфигурации системы	Посетите сайтpremiersupport.dell.com.Веб-узел Dell Premier Support настраивается для корпоративных пользователей, государственных и образовательных учреждений.Этот сайт доступен не во всех регионах.

Установка и начало работы

Комплект поставки

Перед установкой коммутатора проверьте наличие следующих компонентов:

• К о м м у т а т о р
• Кабель питания
• Кабель нуль-модемного соединения

• Самоклеящиеся резиновые ножки для настольной установки
  • Набор для монтажа в стойке
• Компакт-диск Dell PowerConnect

Перед подключением к сети. Инструкции к монтажному набору

ЗАМЕЧАНИЕ. Не подключайте коммутатор к сети, пока не зададите правильные настройки протокола IP.

Перед подключением к сети необходимо установить коммутатор на ровную поверхность или в стойку, установить программу эмуляции терминала и подключить кабель питания. Затем надо задать пароль и IP-адрес.

Коммутатор поставляется с резиновыми ножками для установки на плоской поверхности и монтажными скобами и винтами для монтажа в стойке.

Установка на плоской поверхности

Коммутатор можно установить на любой подходящей ровной поверхности, которая в состоянии выдержать вес концентраторов и подключенных к ним кабелей. Вокруг коммутатора необходимо оставить достаточно места для вентиляции и доступа к разъемам кабелей.

Как установить коммутатор на ровной поверхности

1 Поставьте коммутатор на плоскую поверхность, где обеспечена достаточная вентиляция.

Оставьте с каждой стороны не менее 5 см (2 дюймов) для вентиляции и не менее 13 см (5 дюймов) сзади для подключения кабеля питания.

2 Установите резиновые ножки в отмеченных местах на нижней панели корпуса.

Резиновые ножки являются дополнительными принадлежностями, но их рекомендуется использовать, чтобы устройство не скользило.

Монтаж в стойке

Коммутатор можно установить в большинстве стандартных стоек размером 19 дюймов (48,3 см).

Как установить коммутатор в стойку

1 С помощью винтов, входящих в комплект поставки, прикрепите монтажную скобу к каждой стороне коммутатора.
2 Установите коммутатор в стойке и совместите отверстия в монтажной скобе с отверстиями в стойке.
3 Вставьте в каждую монтажную скобу два винта, подходящих к стойке, и затяните их.

Подключение к порту консоли

Коммутатор имеет последовательный порт RS-232, который позволяет устанавливать соединение с настольной системой или терминалом для контроля и настройки коммутатора. Этот порт представляет собой разъем-вилку DB-9, используемую для подключения терминального оборудования (DTE).

Для использования порта консоли необходимо следующее оборудование:

• Терминал/телстайпный терминал или компьютер с последовательным портом и возможность эмуляции терминала
• Нуль-модемный или перекрестный кабель RS-232 с розеткой DB-9 для порта консоли на коммутаторе

Как подключить терминал к порту консоли

1 Подключите розетку кабеля RS-232 к порту консоли на коммутаторе и затяните удерживающие невыпадающие винты.
2 Подключите другой конец кабеля к терминалу или последовательному разъему компьютера, на котором работает программа эмуляции терминала.

Настройте программу эмуляции терминала следующим образом.

aВыберите соответствующий последовательный порт (последовательный порт 1 или 2).
вЗадайте скорость передачи данных 9600 бод.

ПРИМЕЧАНИЕ.

Для стоек, в которых резьба не прорезана заранее, предусмотрен специальный крепеж.

сЗадайте следующий формат данных: 8-битные данные, 1 стоповый бит, без контроля четности.

d Присвойте управлению потоком значение none (нет).
e В разделе Properties (Параметры) выберите режим VT100 for Emulation (Эмуляции VT100).
f Выберите значение Terminal keys (Клавиши терминала) для Function (Функциональные клавиши), Arrow (Клавиши со стрелками) и Ctrl. Убедитесь, что выбраны Terminal keys, а не Windows keys.

ЗАМЕЧАНИЕ. При использовании терминала HyperTerminal с операционной системой Microsoft Windows 2000 обязательно должен быть установлен пакет обновления Windows 2000 Service Pack 2 или более поздней версии. Пакет обновления Windows 2000 Service Pack 2 обеспечивает правильную работу клавиш со стрелками в программе эмуляции VT100 терминала HyperTerminal. Информацию о пакетах обновления для Windows 2000 можно найти на сайте www.microsoft.com.

3 После завершения настройки терминала подключите кабель питания к розетке на задней панели коммутатора.

На терминале появится последовательность начальной загрузки.

Защита с помощью пароля

ПРИМЕЧАНИЕ.

Если защита с помощью пароля настраивается в первый раз, это необходимо делать в режиме консоли. Впоследствии коммутатором можно управлять с помощью веб-интерфейса. Подробную информацию см. в разделе 3 "Веб- интерфейс".

Если включена защита с помощью пароля, для начала работы необходимо ввести пароль на экране приветствия. Если защита с помощью паролей выключена, на экран будет выведено главное меню, и сразу будет открыт доступ к интерфейсу управления коммутатором. По умолчанию защита с помощью пароля выключена. Если эта защита включена, по умолчанию имя пользователя root и пароль switch.

Для защиты от несанкционированного доступа к коммутатору следует включить защиту с помощью пароля.

1 Введите System Manager и нажмите клавишу .
Для перемещения по меню используйте клавишу .

2 Выберите Security Admin.

3 Введите пароль и нажмите клавишу .

4 Введите пароль еще раз, чтобы подтвердить его и нажмите клавишу .

5 Нажмите клавиши , чтобы сохранить изменения.

ПРИМЕЧАНИЕ. Если защита с помощью пароля включена, но ваш собственный пароль не задан, стандартный пароль switch.

Назначение IP-адреса

Прежде чем назначать коммутатору IP-адрес, необходимо получить у администратора сети следующие сведения:

• IP-адрес коммутатора
• Шлюз по умолчанию для сети
• Сетевая маска для этой сети

Как присвоить коммутатору IP-адрес

1 В главном меню Main Menu выберите пункт System Manager и нажмите клавишу .
2 Выберите IP Settings.
3 В первом поле введите правильный IP-адрес для этой системы.
4 Введите IP-адрес стандартного шлюза для сети, в которую входит коммутатор.
5 Введите сетевую маску для этой сети.
6 Нажмите клавиши , чтобы сохранить изменения.
7 После изменения IP-адреса необходимо перезагрузить систему.
8 Дважды нажмите клавишу , чтобы вернуться в главное меню.

9 Выберите пункт System Manager и затем Reset, чтобы перезагрузить коммутатор.

Подтвердите перезагрузку.

ЗАМЕЧАНИЕ. Чтобы изменения вступили в силу, необходимо перезагрузить систему со страницы System Manager/Reset.

Подключение устройств к коммутатору

На этом этапе можно подключить устройства к разъемам RJ-45 коммутатора при помощи подходящих сетевых кабелей.

Как подключить устройство к порту GBIC

1 При выборе подходящего типа модуля GBIC ориентируйтесь на требования к кабелям.
2 Вставьте модуль GBIC (продается отдельно) в гнездо GBIC.
3 С помощью соответствующих сетевых кабелей подключите устройство к разъемам на модуле GBIC.

Информация о законодательстве и стандартах

Электромагнитные помехи (Electromagnetic Interference – EMI) – это любое излучение или сигналы, излучаемые в свободном пространстве, а также вдоль силовых или сигнальных кабелей. Они угрожают работе радионавигационных и других служб безопасности, а также значительно ухудшают, затрудняют или периодически прерывают работу лицензированной службы радиосвязи. К службам радиосвязи относятся, в частности, коммерческое радиовещание в диапазоне AM/FM, телевидение, сотовая связь, радиолокационные установки, авиадиспетчерские службы, пейджинговые службы и службы персональной связи (Personal Communication Services – PCS). Эти лицензированные службы наряду с источниками непреднамеренного излучения, такими как цифровые устройства, включая компьютерные системы, создают электромагнитные помехи.

Электромагнитной совместимостью (Electromagnetic Compatibility – EMC) называют способность электронного оборудования правильно работать в окружении электронных приборов. Хотя проектные и измеренные характеристики данной компьютерной системы соответствуют нормативным положениям по электромагнитным помехам, нет никакой гарантии, что в конкретной рабочей среде такие помехи будут отсутствовать. Если данное оборудование создает помехи в работе служб радиосвязи, что можно определить, отключив это оборудование и снова включив его, попытайтесь устранить помехи с помощью одного или нескольких указанных ниже способов.

• Переориентируйте приемную антенну.
• Измените положение компьютера относительно приемника.
• Отодвиньте компьютер от приемника.
• Подключите компьютер к другой розетке, так чтобы питание компьютера и приемника осуществлялось от разных электроцепей.

Если необходимо, проконсультируйтесь у представителя службы технической поддержки корпорации Dell или у опытного радиотехника.

Компьютерные системы Dell разработаны, протестированы и классифицированы с учетом электромагнитной обстановки, в которой они будут работать. Такая классификация по электромагнитному окружению обычно основана на следующих согласованных определениях.

• Устройства класса А обычно рассчитаны на работу в административных или промышленных условиях.
• Устройства класса В обычно предназначены для использования в жилых районах.

Классификация информационно-технологического оборудования (Information Technology Equipment – ITE), включая такое встроенное в систему или подключенное к ней оборудование, как периферийные устройства, платы расширения, принтеры, устройства ввода-вывода, мониторы и т. д., должна соответствовать классификации компьютерной системы по электромагнитной обстановке.

Замечание по поводу экранированных сигнальных кабелей. Для подключения периферийных устройств к любому устройству корпорации Dell используйте только экранированные кабели, чтобы снизить помехи для служб радиосвязи. Использование экранированных кабелей гарантирует соблюдение соответствующего стандарта электромагнитной совместимости для рабочей среды. Кабель для подключения принтера к параллельному порту можно приобрести у корпорации Dell. При желании можно заказать кабель на веб-сайте корпорации Dell по адресу: accessories.us.dell.com/sna/category.asp?category_id=4117.

Большинство компьютерных систем корпорации Dell сертифицированы как устройства класса В. Однако включение некоторых параметров может изменить разряд некоторых конфигураций на класс А. Класс компьютера по электромагнитному излучению можно определить с помощью информации из разделов по отдельным странам. В каждом разделе содержится специфическая информация по EMC/EMI или по безопасности устройства для конкретной страны или группы стран.
