| Typ produktu | Zarządzalny przełącznik sieciowy 48 portów |
| Marka | Dell |
| Model | PowerConnect 3048 |
| Kategoria | Router / Przełącznik |
| Wymiary (około) | 44,5 x 30,5 x 4,4 cm (1U) |
| Waga (około) | 5,4 kg |
| Zasilanie | 100-240 V AC, 50-60 Hz, przewód zasilający sieciowy |
| Porty sieciowe | 48 portów RJ-45 10/100/1000, 2 gniazda GBIC |
| Port konsoli | 1 port szeregowy RS-232 DB-9 męski (DTE) |
| Zarządzanie | Interfejs WWW, konsola (emulacja terminala VT100), interfejs wiersza poleceń |
| Główne funkcje | Przełączanie warstwy 2, VLAN, QoS, agregacja łączy, zabezpieczenie hasłem |
| Ochrona hasłem | Aktywna domyślnie (użytkownik root, hasło switch), modyfikowalna |
| Adres IP | Przypisanie statyczne przez konsolę lub DHCP (w zależności od konfiguracji) |
| Instalacja | Na biurku (gumowe nóżki) lub w szafie 19-calowej (zestaw w zestawie) |
| Wentylacja | Wolna przestrzeń co najmniej 5,1 cm z boków, 12,7 cm z tyłu |
| Konserwacja i czyszczenie | Czyścić zewnętrzną część miękką, suchą szmatką; nie używać płynów |
| Bezpieczeństwo | Zgodny z normami CE (EN 55022 klasa A, EN 55024, EN 60950); środki ostrożności przeciw wyładowaniom elektrostatycznym |
| Części zamienne / możliwość naprawy | Skontaktuj się z pomocą techniczną Dell w celu wymiany lub naprawy |
| Zawartość opakowania | Przełącznik, kabel zasilający, kabel konsoli, gumowe nóżki, zestaw montażowy do szafy, płyta CD z dokumentacją |
| Gwarancja | Standardowa gwarancja producenta, pokrycie w zależności od regionu |
| Informacje ogólne | Podręcznik 176-stronicowy dostępny w kilku językach; wsparcie online na support.euro.dell.com |
Często zadawane pytania - PowerConnect 3048 DELL
Pytania użytkowników dotyczące PowerConnect 3048 DELL
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Router w formacie PDF za darmo! Znajdź swoją instrukcję PowerConnect 3048 - DELL i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. PowerConnect 3048 marki DELL.
INSTRUKCJA OBSŁUGI PowerConnect 3048 DELL
Przewodnik – informacje o systemie
Wymagania Polskiego Centrum Badań i Certyfikacji
Urządzenie powinno być zasilane z gniazda z przyłączonym obwodem ochronnym (gniazdo 3 kołkiem). Współpracujące ze sobą urządzenia (komputer, monitor, drukarka) powinny być zasilane z tego samego źródła.
Instalacja elektryczna pomieszczenia powinna zawierać w przewodzie fazowym rezerwową ochronę przed zwarciami, w postaci bezpiecznika o wartości znamionowej nie większej niż 16A (amperów).
W celu całkowitego wyłączenia urządzenia z sieci zasilania, należy wyjąć wtyczkę kabla zasilającego z gniazdka, które powinno znajdować się w pobliżu urządzenia i być łatwo dostępne. Znak bezpieczeństwa "B" potwierdza zgodność urządzenia z wymaganiami bezpieczeństwa użytkowania zawartymi w PN-93/T-42107 i PN-EN 55022:1996.
Jeżeli na tabliczce znamionowej umieszczono informację, że urządzenie jest klasy A, to oznacza to, że urządzenie w środowisku mieszkalnym może powodować zakłócenia radioelektryczne. W takich przypadkach można żądać od jego użytkownika zastosowania odpowiednich úrodków zaradczych.
Pozostałe instrukcje bezpieczeństwa
- Nie należy używać wtyczek adapterowych lub usuwać kołka obwodu ochronnego z wtyczki. Jeżeli konieczne jest użycie przedłużacza to należy użyć przedłużacza 3–żyłowego z prawidłowo połączonym przewodem ochronnym.
- System komputerowy należy zabezpieczyć przed nagłymi, chwilowymi wzrostami lub spadkami napięcia, używając eliminatora przepięć, urządzenia dopasowującego lub bezzakłóceniowego źródła zasilania.
- Należy upewnić się, aby nic nie leżało na kablach systemu komputerowego, oraz aby kable nie były umieszczone w miejscu, gdzie można byłoby na nie nadeptywać lub potykać się o nie.
- Nie należy rozlewać napojów ani innych płynów na system komputerowy.
- Nie należy wpychać żadnych przedmiotów do otworów systemu komputerowego, gdyż może to spowodować pożar lub porażenie prądem, poprzez zwarcie elementów wewnętrznych.
- System komputerowy powinien znajdować się z dala od grzejników i źródeł ciepła. Ponadto, nie należy blokować otworów wentylacyjnych. Należy unikać kładzenia lużnych papierów pod komputer oraz umieszczania komputera w ciasnym miejscu bez możliwości cyrkulacji powietrza wokół niego.
Přepínače Dell™ PowerConnect™ 30xx a 50xx
Příručka k zařízení

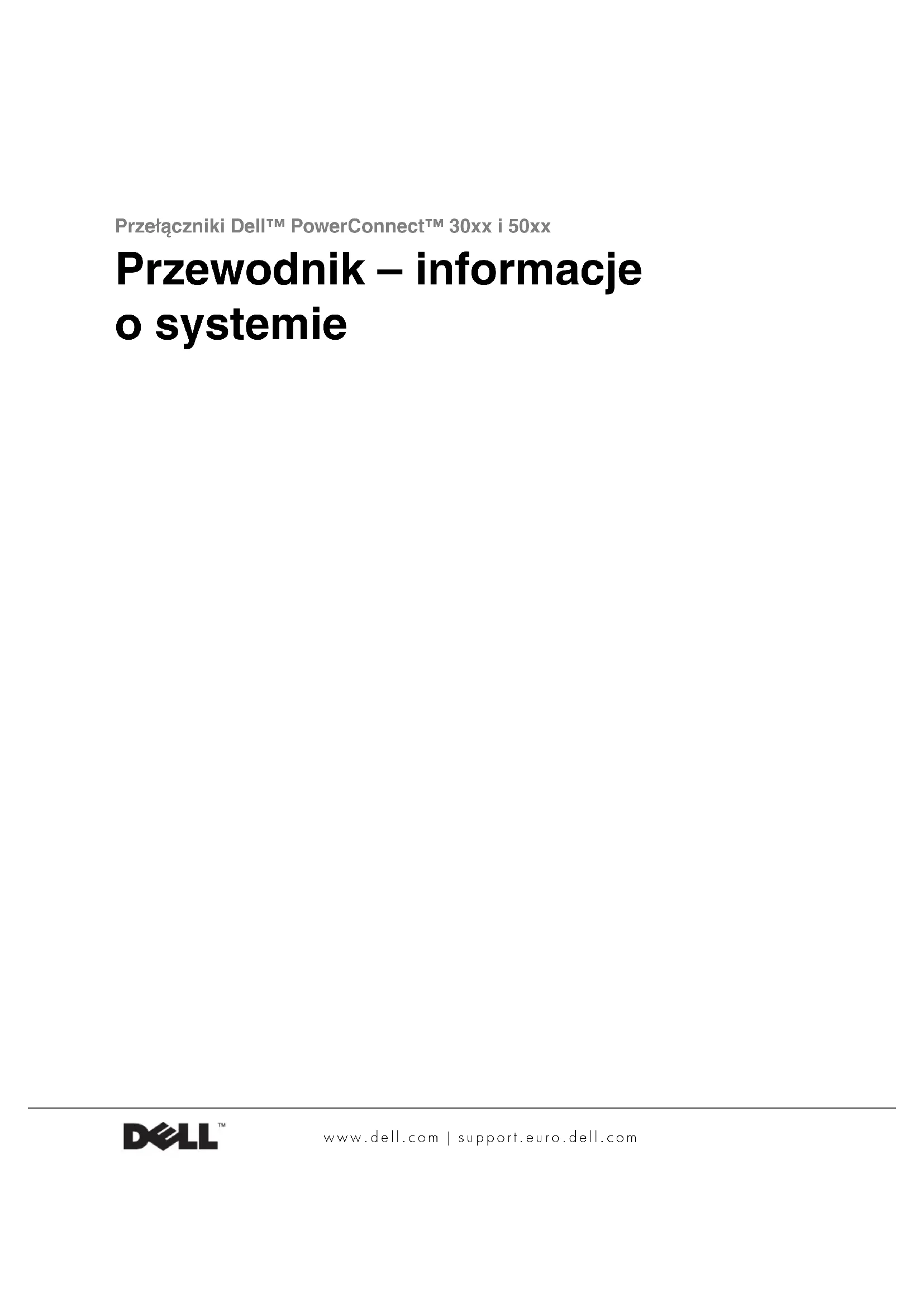

Przełączniki Dell™ PowerConnect™ 30xx i 50xx
Przewodnik – informacje o systemie
Uwagi, przypomnienia i ostrzeżenia
UWAGA: UWAGA wskazuje ważną informację, pozwalającą lepiej wykorzystać posiadany system.
PRZYPOMNIENIE: PRZYPOMNIENIE informuje o sytuacjach, w których występuje ryzyko uszkodzenia sprzętu lub utraty danych i przedstawia sposoby uniknięcia problemu.
OSTROŻNIE: OSTROŻNIE informuje o sytuacjach, w których występuje ryzyko uszkodzenia sprzętu, uszkodzenia ciała lub śmierci.
Informacje zawarte w tym dokumencie mogą ulec zmianie bez uprzedzenia. © 2002 Dell Computer Corporation. Wszelkie prawa zastrzeżone.
Powielanie w jakikolwiek sposób bez pisemnego zezwolenia od firmy Dell Computer Corporation jest surowo zabronione.
Znaki towarowe użyte w tekście: Dell, logo DELL i PowerConnect są znakami towarowymi firmy Dell Computer Corporation; Microsoft i Windows są zastrzeżonymi znakami towarowymi firmy Microsoft Corporation; EMC jest zastrzeżonym znakiem towarowym firmy EMC corporation.
Tekst może zawierać także inne znaki towarowe i nazwy towarowe, odnoszące się do podmiotów posiadających prawa do tych znaków i nazw lub do ich produktów. Firma Dell Computer Corporation nie rości sobie praw do jakichkolwiek znaków towarowych i nazw towarowych, których nie jest prawnym właścicielem.
Październik 2002 N/D 3X685 Wersja A00
Spis treści
Ostrożnie: Instrukcje dotyczące bezpieczeństwa 81
Ogólne 81
Montowanie systemów w stojakach 83
Modemy, urzqdzenia telekomunikacyjne i urzqdzenia sieci lokalnych 85
Podczas pracy wewnątrz systemu 86
Ochrona przed wyładowaniami elektrostatycznymi ..... 86
Informacje o tym przewodniku 87
Wyszukiwanie informacji i uzyskiwanie pomocy 87
Rozpoczęcie pracy/konfiguracja 88
Zawartość opakowania 88
Przed podłączeniem do sieci: Instrukcje zestawu do montażu 88
Podłączanie portu konsoli 90
Ochrona hastem 91
Przypisywanie adresu IP 92
Podłączanie urządzeń do przełącznika. 93
Informacje na temat zgodności z normami 94
Normy CE (Unia Europejska) 95
Ostrożnie: Instrukcje dotyczące bezpieczeństwa
Stosowanie się do poniższych zaleceń dotyczących bezpieczeństwa pozwoli uniknąć sytuacji zagrażających bezpieczeństwu użytkownika lub grożących uszkodzeniem komputera.
Ogólne
- Należy zwrócić uwagę na oznaczenia dotyczące obsługi i stosować się do nich. Nie należy dokonywać naprawy żadnego produktu w sposób inny, niż opisany w dokumentacji systemu. Otwieranie lub zdejmowanie pokryw, które oznaczono symbolem trójkąta z piorunem, może narazić użytkownika na porażenie prądem elektrycznym. Naprawy elementów umieszczonych w tych miejscach powinien dokonywać przeszkolony pracownik serwisu technicznego.
- Jeżeli zaistnieje dowolna z niżej wymienionych sytuacji, należy odłączyć urządzenie od gniazda elektrycznego i wymienić podzespoł lub skontaktować się z przeszkolonym usługodawcą:
– Kabel zasilania, przedłużacz lub wtyczka są uszkodzone.
- Do wnętrza urządzenia wpadt jakiś przedmiot.
– Urządzenie zostało wystawione na działanie wody.
- Urządzenie zostało upuszczone na ziemię lub uszkodzone.
– Urządzenie nie działa prawidłowo, kiedy użytkownik postępuje zgodnie zinstrukcją obsługi.
- Należy umieścić system z dala od grzejników i źródeł ciepła. Ponadło nie należy zastaniać otworów wentylacyjnych.
- Na elementy systemu nie należy upuszczać jedzenia ani rozlewać płynów i nie należy nigdy używać urządzenia w mokrym środowisku. Jeżeli system zamoczy się, należy postępować zgodnie z odpowiednią sekcją przewodnika po rozwiązywaniu problemów lub skontaktować się z przeszkolonym usługodawcą.
- Nie należy umieszczać żadnych przedmiotów w otworach i szczelinach systemu. Grozi to pożarem lub porażeniem prądem wskutek zwarcia elementów elektrycznych znajdujących się wewnątrz urządzenia.
- Urządzenia należy używać tylko z zatwierdzonym sprzętem.
- Przed zdejmowaniem pokryw lub dotykaniem wewnętrznych elementów należy pozostawić produkt do ostygnięcia.
Ostrożnie: Instrukcje dotyczące bezpieczeństwa (ciąg dalszy)
- Urządzenie można podłączać tylko do zewnętrznego źródła zasilania o typie zgodnym z oznaczeniami na etykiecie znamionowej. Jeżeli użytkownik nie ma pewności co do wymaganego źródła zasilania, należy skontaktować się z usługodawcą lub miejscową firmą energetyczną.
- Należy używać tylko zatwierdzonych kabli. Jeżeli użytkownikowi nie dostarczono kabla zasilania do systemu lub do jakiegoś opcjonalnego składnika systemu, zasilanego prądem zmiennym, należy kupić kabel zasilania dopuszczony do użytku w danym kraju. Kabel zasilania musi spełniać wymagania produktu w zakresie napięcia i prądu, podane na tabliczce znamionowej produktu. Znamionowe wartości napięcia i prądu dla kabla powinny być większe niż wartości znamionowe oznaczone na produkcie.
- Aby zapobiec niebezpieczeństwu porażenia prądem, kabel zasilacza systemu i kable zasilania urządzeń peryferyjnych należy podłączyć do prawidłowo uziemionych gniazd elektrycznych. Kable te są wyposażone we wtyczki z trzema bolcami, co zapewnia właściwe uziemienie. Nie należy używać przejściówek ani usuwać bolca uziemiającego z kabla. Jeżeli wymagane jest użycie przedłużacza, powinien to być przedłużacz trójżyłowy z gniazdem i wtyczką umożliwiającymi przyłączenie do uziemienia.
- Należy przestrzegać wartości znamionowych przedłużaczy i listew zasilających. Należy upewnić się, że suma natężenia prądu wszystkich urządzeń podłączonych do przedłużacza lub listwy zasilającej nie przekracza 80 procent znamionowego limitu natężenia prądu przedłużacza lub listwy zasilającej.
- Aby zabezpieczyć system przed nagłymi, przejściowymi wzrostami i spadkami napięcia w sieci elektrycznej, należy używać zabezpieczenia antyprzepięciowego, urządzenia dostosowania warunków pracy linii lub zasilacza awaryjnego (UPS).
- Należy z uwagą rozmieszczać kable systemu i kable zasilania, układając je tak, aby uniknąć ich deptania i szarpania. Należy upewnić się, że na kablach nie leżą żadne przedmioty.
- Nie należy dokonywać przeróbek kabli zasilania i wtyczek. Aby dokonać przeróbek w miejscu pracy, należy skonsultować się z licencjonowanym elektrykiem lub miejscową firmą energetyczną. Należy zawsze stosować się do lokalnych/krajowych przepisów dotyczących okablowania.
⚠️ Ostrożnie: Instrukcje dotyczące bezpieczeństwa (ciąg dalszy)
- Jeżeli wraz z systemem oferowane są zasilacze umożliwiające podłączenie „na gorąco” to przy podłączaniu i odłączaniu od nich zasilania należy przestrzegać poniższych wskazówek:
– Zasilacz należy zainstalować przed podłączeniem do niego kabla zasilania.
– Przed usunięciem zasilacza należy odłączyć kabel zasilania.
– Jeżeli w systemie występuje wiele źródeł zasilania, należy odłącać zasilanie systemu przez odłączenie wszystkich kabli zasilania z odpowiednich zasilaczy.
- Przy przemieszczaniu produktów należy zachować ostrożność. Należy upewnić się, że wszystkie elementy mocujące i/lub stabilizujące są dobrze przymocowane do systemu. Nie należy zatrzymywać się gwałtownie ani poruszać się po nierównych powierzchniach.
Montowanie systemów w stojakach
W celu zapewnienia stabilności stojaków i bezpieczeństwa należy zachować poniższe środki ostrożności. Ponadło należy stosować się do konkretnych ostrzeżeń i procedur wymienionych w dokumentacji dotyczącej montażu, którą dostarczono wraz z systemem istojakiem.
Systemy w stojaku traktowane są jako elementy. Dlatego określenie „element” odnosi się do dowolnego systemu, jak również do różnych urządzeń peryferyjnych i sprzętu wspomagającego.
OSTROŻNIE: Montowanie systemów w stojaku bez założenia przednich i bocznych stabilizatorów może spowodować przewrócenie stojaka, co w niektórych okolicznościach grozi uszkodzeniami ciała. Dlatego zawsze należy zakładać stabilizatory przed rozpoczęciem instalowania elementów w stojaku.
Po zainstalowaniu systemu/elementów w stojaku, nigdy nie należy wyciągać z szyn montażowych stojaka jednocześnie więcej niż jednego elementu. Ciężar więcej niż jednego wysuniętego elementu może doprowadzić do przewrócenia stojaka i spowodować poważne obrażenia ciała.
Ostrożnie: Instrukcje dotyczące bezpieczeństwa (ciąg dalszy)
UWAGA: Ten system uzyskał certyfikat bezpieczeństwa jako jednostka wolnostojąca i jako element do zainstalowania za pomocą zestawu do montażu stojakowego w szkielecie stojakowym firmy Dell. Żaden organ odpowiedzialny za bezpieczeństwo nie zezwala na montaż tego systemu wraz z zestawem do montażu stojakowego w jakimkolwiek innym szkielecie stojakowym. Obowiązkiem użytkownika jest uzyskanie zgody właściwego organu odpowiedzialnego za bezpieczeństwo na stosowanie ostatecznie wybranego zestawienia systemu, zestawu do montażu stojakowego oraz szkieletu stojakowego. Firma Dell rzeka się wszelkiej odpowiedzialności i nie udziela żadnych gwarancji w odniesieniu do takich zestawień.
- Zestawy do montażu stojakowego są przeznaczone do montowania w stojaku przez przeszkolonych pracowników serwisu technicznego. Jeżeli zestaw ma być montowany w innym stojaku, należy upewnić się, że stojak ten odpowiada parametrom stojaka firmy Dell.
⚠️ OSTROŻNIE: Nie należy przemieszczać stojaków w pojedynkę. Ze względu na wysokość i ciężar stojaka, czynność tę powinny wykonywać co najmniej dwie osoby.
- Przed przystąpieniem do pracy ze stojakiem należy upewnić się, że stabilizatory są dobrze przymocowane do stojaka, rozłożone do podłogi oraz że stojak całym swoim ciężarem opiera się na podłodze. Przed przystąpieniem do pracy ze stojakiem należy zamontować stabilizatory przednie i środkowe w przypadku pojedynczego stojaka lub stabilizatory przednie w przypadku większej liczby stojaków potączonych ze sobą.
- Stojak należy zawsze zapetniać od dołu do góry, a najcięższy element należy w stojaku montować jako pierwszy.
- Przed wysunięciem elementu ze stojaka należy upewnić się, że stojak jest stabilny i stoi poziomo.
- Należy zachować ostrożność przy naciskaniu zatrzasków zwalniających prowadnicę elementu i wsuwaniu lub wysuwaniu elementu ze stojaka, ponieważ wysuwane prowadnice mogą przyciąć palce.
- Po włożeniu elementu do stojaka należy ostrożnie wyciągnąć prowadnicę do pozycji zablokowania, a następnie wsunąć element do stojaka.
- Nie należy przeciążać odgałęzienia sieci elektrycznej dostarczającego zasilanie do stojaka. Całkowite obciążenie stojaka nie powinno przekraczać 80 procent wartości znamionowej określonej dla odgałęzienia sieci elektrycznej.
- Elementom w stojaku należy zapewnić odpowiedni przepływ powietrza.
Ostrożnie: Instrukcje dotyczące bezpieczeństwa (ciąg dalszy)
- Przy naprawianiu lub serwisowaniu elementu w stojaku nie należy opierać stopy ani stawać na żadnych innych elementach.
⚠️ OSTROŻNIE: Wszelkie połączenia z zasilaniem prądu stałego i z uziemieniem musi wykonać wykwalifikowany elektryk. Każda instalacja elektryczna musi być zgodna z właściwymi przepisami lokalnymi lub krajowymi oraz przyjętymi metodami postępowania.
⚠️ OSTROŻNIE: Nie należy nigdy usuwać przewodu uziomowego ani użytkować sprzętu bez odpowiednio zainstalowanego przewodu uziomowego. W przypadku wątpliwości dotyczących prawidłowości dostępnego uziemienia, należy skontaktować się z odpowiednim organem nadzoru elektrycznego lub elektrykiem.
OSTROŻNIE: Obudowę systemu należy uziemić przez podłączenie do ramy szkieletu stojakowego. Nie należy podłączać zasilania do systemu przed podłączeniem przewodów uziomowych. Wykonaną instalację zasilającą i uziomową musi skontrolować wykwalifikowany inspektor nadzoru. W przypadku pominięcia lub odłączenia przewodu uziomowego powstaje sytuacja zagrożenia energetycznego.
Modemy, urządzenia telekomunikacyjne i urządzenia sieci lokalnych
- Nie wolno podłączać ani używać modemu podczas burzy z piorunami. Istnieje ryzyko porażenia prądem elektrycznym na skutek uderzenia pioruna.
- Nie należy nigdy podłączać ani używać modemu w wilgotnym środowisku.
- Nie należy podłączać kabla modemu ani telefonu do gniazda kontrolera interfejsu sieci (NIC).
- Przed otwarciem pokrywy produktu, dotknięciem lub montażem elementów wewnętrznych lub dotknięciem kabla lub gniazda modemu bez izolacji należy odłączyć kabel modemu.
⚠️ Ostrożnie: Instrukcje dotyczące bezpieczeństwa (ciąg dalszy)
Podczas pracy wewnątrz systemu
Ochrona przed wyładowaniami elektrostatycznymi
PRZYPOMNIENIE: Napraw systemu powinien dokonywać tylko certyfikowany pracownik serwisu. Uszkodzenia powstałe podczas naprawy nie autoryzowanej przez firmę Dell nie podlegają gwarancji.
Wyładowania elektrostatyczne mogą uszkodzić delikatne elementy znajdujące się wewnątrz systemu. Aby zapobiec uszkodzeniom spowodowanym przez wyładowania elektrostatyczne, należy usunąć ładunki elektrostatyczne z ciała przed dotknięciem dowolnego elementu elektronicznego, na przykład mikroprocesora. Można to zrobić, dotykając od czasu do czasu niemalowanej metalowej powierzchni na obudowie.
Aby zapobiec uszkodzeniom spowodowanym przez wyładowania elektrostatyczne, można też wykonać następujące czynności:
- Podczas wyjmowania z opakowania transportowego elementów wrażliwych na wyładowania elektrostatyczne nie należy usuwać opakowania antyelektrostatycznego do czasu instalacji elementów w systemie. Przed zdjęciem opakowania antyelektrostatycznego należy usunąć ładunki elektrostatyczne z ciała.
- Przed transportem wrażliwych elementów należy je włożyć do antyelektrostatycznego pojemnika lub opakowania.
- Wszystkie wrażliwe elementy należy przechowywać i użytkować w środowisku bezpiecznym od wyładowań elektrostatycznych. Jeżeli jest to możliwe, należy używać antyelektrostatycznych podkładek na podłogę lub biurko i antyelektrostatycznego paska uziomowego.
UWAGA: W skład systemu mogą również wchodzić karty z obwodami drukowanymi lub inne elementy zawierające akumulatory. Również te akumulatory należy oddać do punktu składowania akumulatorów i baterii. Informacje na temat tego rodzaju baterii można znaleźć w dokumentacji dostarczonej wraz z konkretną kartą lub elementem.
Informacje o tym przewodniku
Ten dokument zawiera informacje o rozpoczęciu pracy/konfiguracji, bezpieczeństwie, normach prawnych i gwarancji dotyczących przełącznika sieciowego Dell™ PowerConnect™.
Aby uzyskać najnowsze wersje dokumentów znajdujących się na dysku twardym, należy przejść do witryny sieci Web pomocy technicznej firmy Dell pod adresem support.euro.dell.com.
Wyszukiwanie informacji i uzyskiwanie pomocy
Zasób Zawartość Używanie zasobu
| Witryna sieci Web pomocy technicznej firmy DellPomoc techniczna i informacjePliki do pobrania dla systemu użytkownikaStanzamówienia dostawyWskaźówki i por dokumentację techniczne, informacje o usługze | Przejdź do witrynysupport.euro.dell.comi dokonaj jednorazowej rejestracji.Uzyskaj pomoc na temat ogólnego użytkowania, instalacji i pytań dotyczących rozwiązywania problemów.Uzyskaj odpowiedzi na pytania dotyczące obsługi technicznej i pomocy.Pobierz najnowsze wersje sterowników dla systemu.Dłyskaj dostęp do dokumentacji posiadanego systemu i urządzeń.Przyłącz się do dyskusji on-line, w której biorą udział inni klienci firmy Dell oraz profesjonalni technicy.Przeszukaj listę łączy do głównych dostawców firmy Dell. |
Zasób Zawartość Używanie zasobu
- Stan zgłoszenia przystosowana dla klientów korporacyjnych, rządowych serwisowego i edukacyjnych.
- Główne zagadnienia techniczne pogrupowane ta witryna może nie być dostępna we wszystkich regionach.
- Często zadawane pytania pogrupowane według numeru produktu
- Niestandardowe znaczniki ustugi
- Szczegóły dotyczące konfiguracji systemu
Rozpoczęcie pracy/konfiguracja
Zawartość opakowania
Przed rozpoczęciem instalacji przełącznika należy sprawdzić, czy w opakowaniu znajdują się następujące elementy:
- Przetqcznik
• Kabel zasilania prądu zmiennego
• Kabel pseudomodemu - Samoprzylepne gumowe podkładki do instalacji na płaskiej powierzchni
• Zestaw do montażu stojakowego
• Dysk CD-ROM Dell PowerConnect
Przed podłączeniem do sieci: Instrukcje zestawu do montażu
PRZYPOMNIENIE: Przełącznika nie należy podłącać do sieci przed uzyskaniem prawidłowych ustawień protokołu IP (Internet Protocol).
Przed podłączeniem do sieci przełącznik należy zamontować na płaskiej powierzchni lub na stelażu, skonfigurować program emulujący terminal i podłączyć kabel zasilania. Następnie należy skonfigurować hało i a d r e s l P.
Przełącznik dostarczany jest z gumowymi nóżkami służącymi do ustawienia przełącznika na płaskiej powierzchni oraz uchwytami montażowymi i śrubami służącymi do zamontowania przełącznika w stojaku.
Instalowanie na płaskiej powierzchni
Przełącznik można zainstalować na odpowiedniej poziomej powierzchni, która bezpiecznie wytrzyma obciążenie koncentratorów oraz dołączonych do nich kabli. Należy pozostawić odpowiednią ilość wolnej przestrzeni dookoła przełącznika, aby umożliwiać wentylację oraz dostęp do złączy kabli.
Aby zainstalować przełącznik na płaskiej powierzchni:
1 Ustaw przełącznik na płaskiej powierzchni i sprawdź wentylację.
Pozostaw co najmniej 5,1 cm (2 cale) wolnego miejsca z każdej strony, aby umożliwiać wentylację i 12,7 cm (5 cali) z tyłu na kabel zasilania.
2 Przymocuj gumowe nóżki w oznaczonych miejscach na spodzie obudowy.
Chociaż opcjonalne, zalecane jest użycie gumowych nóżek, ponieważ zabezpieczają one jednostkę przed ślizganiem.
Instalowanie w stojaku
Przełącznik można zainstalować w większości standardowych stojaków 19-calowych (48,3 cm).
Aby zainstalować przełącznik w stojaku:
1 Użyj dostarczonych śrub, aby z każdej strony przełącznika przykręcić uchwyty montażowe.
2 Umieść przełącznik w stojaku i dopasuj otwory w uchwytach montażowych do otworów w stojaku.
3 Do każdego otworu montażowego włóż dwie śruby odpowiednie dla stojaka i dokręć je.
UWAGA: Dla stojaków bez gwintowanych otworów dostarczono nakrętki.
Podłączanie portu konsoli
Przełącznik wyposażony jest w port szeregowy RS-232, który umożliwia podłączenie komputera biurkowego lub terminala w celu monitorowania i konfigurowania przełącznika. Port ten jest męskim złączem DB-9, zaimplementowanym jako połączenie DTE (data terminal equipment).
Aby używać portu konsoli, należy posiadać następujący sprzęt:
- Terminal lub terminal zgodny ze standardem TTY, komputer PC albo system przenośny wyposażony w port szeregowy i możliwość emulacji terminalu.
- Kabel pseudomodemu lub krzyżowy kabel RS-232 z żeńskim złączem DB-9 do podłączenia do portu konsoli na przełączniku
Aby podłączyć terminal do portu konsoli:
1 Podłącz żeńskie złącze kabla RS-232 bezpośrednio do portu konsoli na przełączniku i dokręć śruby mocujące.
2 Drugi koniec kabla podłącz do terminala lub złącza szeregowego komputera biurkowego z zainstalowanym oprogramowaniem emulującym terminal.
Oprogramowanie emulujące terminal należy skonfigurować w sposób opisany poniżej:
a Wybierz odpowiedni port szeregowy (port szeregowy 1 lub port szeregowy 2).
b Ustaw szybkość przesyłania danych na 9600 bodów.
c Ustaw format danych na 8 bitów danych, 1 bit stopu i brak parzystości.
d Ustaw kontrolę przepływu na none (brak).
e W oknie Properties (Właściwości) wybierz tryb emulacji VT100.
f W obszarze Function, Arrow and Ctrl keys (Klawisze funkcyjne, klawisze strzałek i Ctrl) wybierz opcję Terminal keys (Klawisze terminalu). Upewnij się, że wybrano opcję Terminal keys (Klawisze terminalu), a nie Windows keys (Klawisze systemu Windows).
PRZYPOMNIENIE: Podczas korzystania z programu HyperTerminal w systemie operacyjnym Microsoft Windows® 2000 należy upewnić się, że zainstalowano dodatek Windows 2000 Service Pack 2 lub nowszy. Dzięki dodatkowi Windows 2000 Service Pack 2, klawisze strzałek działają prawidłowo w trybie emulacji VT100 w programie HyperTerminal. Przejdź do witryny www.microsoft.com, aby uzyskać informacje o dodatkach Service Pack dla systemu Windows 2000.
3 Po poprawnym skonfigurowaniu terminala podłącz kabel zasilania do gniazda zasilania z tytu przełącznika.
Na terminalu zostanie wyświetlona sekwencja rozruchowa.
Ochrona hastem
Jeżeli włączona jest ochrona hastem, na początkowym ekranie powitania należy wprowadzić hało, aby było możliwe przejście dalej. Jeżeli ochrona hastem jest wyłączona, wyświetlane jest menu główne (Main Menu) i użytkownik uzyskuje natychmiastowy dostęp do interfejsu zarządzania przełącznikiem. Domyślnie ochrona hastem jest wyłączona. Jeśli jest włączona, hało domyślne to switch, a domyślna nazwa użytkownika to root.
UWAGA: Pierwszą konfigurację ochrony hasłem należy przeprowadzić na ekranie konsoli. Po skonfigurowaniu przełącznika można zarządzać nim za pośrednictwem interfejsu sieci Web. Więcej informacji można znaleźć w sekcji 3 „Interfejs sieci Web”.
Ochronę hastem należy włączyć, aby uniemożliwić nieautoryzowany dostęp do przełącznika:
1 Wybierz pozycję System Manager i naciśnij klawisz
2 Wybierz pozycję Security Admin.
3 Wpisz hało i naciśnij klawisz
4 Wpisz ponownie hało, aby je potwierdzić i naciśnij klawisz
5 Aby zapisać zmiany, naciśnij klawisze
UWAGA: Jeśli włączono ochronę hastem bez ustawienia hasta użytkownika, domyślnym hastem jestswitch.
Przypisywanie adresu IP
Przed przypisaniem do przełącznika adresu IP należy od administratora sieci uzyskać następujące informacje:
- AdresIP przetącznika
- Brama domyślna sieci
- Maska dla danej sieci
Aby przypisać adres IP do przełącznika:
1 W menu głównym wybierz pozycję System Manager i naciśnij klawisz
2 Wybierz pozycię IP Settings.
3 W pierwszym polu wpisz poprawny adres IP systemu.
4 Wpisz adres IP bramy domyślnej w sieci, do której należy przełącznik.
5 Wpisz maskę tej sieci.
6 Aby zapisać zmiany, naciśnij klawisze
7 Po wprowadzeniu zmian w ustawieniach protokołu IP uruchom ponownie system.
8 Aby powrócić do menu głównego, naciśnij dwukrotnie klawisz
9 Wybierz pozycję System Manager, a następnie wybierz pozycję Reset, aby ponownie uruchomić przełącznik.
Potwierdź zamiar zresetowania przełącznika.
PRZYPOMNIENIE: Aby zmiany zostały zastosowane, należy uruchomić ponownie system ze strony System Manager/Reset.
Podłączanie urządzeń do przełącznika
W tym momencie użytkownik może już używać odpowiedniego okablowania sieciowego do podłączania urządzeń do złączy RJ-45 przełącznika.
Aby podłączyć urządzenie do portu GBIC:
1 Na podstawie wymagań dotyczących okablowania wybierz odpowiedni typ modułu GBIC.
2 Umieść moduł GBIC (sprzedawany oddzielnie) w gnieżdzie GBIC.
3 Użyj odpowiedniego okablowania sieciowego, aby podłączyć urządzenie do złączy modułu GBIC.
Informacje na temat zgodności z normami
Zakłócenia elektromagnetyczne wywoływane są emisją sygnałów rozsyłanych do otoczenia lub wysyłanych wzdłuż potączeń zasilających lub sygnałowych. Zakłóca ona działanie urządzeń radionawigacyjnych lub innego sprzętu, od którego zależy bezpieczeństwo ludzi lub wyraźnie obniża jakość, utrudnia lub stale przerywa funkcjonowanie koncesjonowanych usług komunikacji radiowej. Ustugi komunikacji radiowej obejmują (ale nie ograniczają się do tego) emisje programów telewizyjnych i radiowych, ustugi telefonii komórkowej, skanowanie radarowe, kontrole lotów powietrznych, działanie pagerów oraz ustugi komunikacji osobistej PCS (Personal Communication Services). Wszystkie te licencjonowane ustugi oraz przypadkowe źródła promieniowania, takie jak urządzenia cyfrowe, w tym systemy komputerowe, tworzą łącznie środowisko elektromagnetyczne.
Kompatybilność elektromagnetyczna jest to zdolność urządzeń elektronicznych do prawidłowego funkcjonowania w środowisku elektromagnetycznym. Mimo że niniejszy system komputerowy został zaprojektowany i wykonany zgodnie z prawnymi normami określającymi maksymalne poziomy zakłóceń elektromagnetycznych, nie istnieje żadna gwarancja, że zakłócenia nie wystąpią przy określonej instalacji. Jeśli okaże się, że sprzęt ten powoduje zakłócenia radiowych usług komunikacyjnych, co można ustalić włączając go i wyłączając, poziom zakłóceń można zmniejszyć na jeden, bądź kilka z poniższych sposobów:
- Zmienić ustawienie anteny odbiorczej.
- Zmienić położenie komputera względem odbiornika.
- Odsunąć komputer od odbiornika.
- Podłączyć komputer do innego gniazda elektrycznego, tak aby komputer i odbiornik znajdowały się w osobnych odgałęzieniach sieci elektrycznej.
W razie konieczności można zasięgnąć dodatkowej porady u pracownika pomocy technicznej firmy Dell lub u doświadczonego technika radiowo-telewizyjnego.
Systemy komputerowe firmy Dell są projektowane, testowane i klasyfikowane pod względem charakterystyki docelowego środowiska elektromagnetycznego. Klasyfikacje środowiska elektromagnetycznego zazwyczaj odwołują się do poniższych określen:
- Klasa A jest zazwyczaj przeznaczona dla środowisk biurowych lub przemysłowych.
- Klasa B jest zazwyczaj przeznaczona dla środowisk domowych.
Podłączany lub włączany do systemu sprzęt komputerowy, łącznie z urządzeniami peryferyjnymi, kartami rozszerzeń, drukarkami, urządzeniami wejścia/wyjścia, monitorami itd., powinien odpowiadać systemowi komputerowemu pod względem klasyfikacji dla docelowego środowiska elektromagnetycznego.
Uwaga dotycząca ekranowanych przewodów sygnałowych: Podłączanie urządzeń peryferyjnych do urządzeń firmy Dell powinno się odbywać wyłącznie za pomocą kabli ekranowanych, aby zmniejszyć prawdopodobieństwo interferencji z usługami komunikacji radiowej. Korzystanie z kabli ekranowanych pozwala zagwarantować, że używane urządzenia rzeczywiście będą funkcjonowały zgodnie z wymogami docelowego środowiska elektromagnetycznego. Kabel dla drukarek podłączanych do portu równoległego znajduje się w ofercie firmy Dell. Kabel można zamówić w firmie Dell za pośrednictwem sieci Web, pod adresem accessories.us.dell.com/sna/category.asp?category_id=4117.
Większość systemów komputerowych firmy Dell jest przeznaczonych do użytku w środowiskach klasy B. Jednak wyposażenie w pewne funkcje opcjonalne może spowodować zmianę kategorii urządzenia na kląse A. Aby ustalić klasyfikację elektromagnetyczną systemu lub urządzenia, należy szukać informacji w poniższych punktach dotyczących poszczególnych instytucji normalizacyjnych. Każdy z punktów zawiera informacje dotyczące standardów bezpieczeństwa, zgodności elektromagnetycznej i zakłóceń elektromagnetycznych obowiązujących w poszczególnych krajach.
Normy CE (Unia Europejska)
Oznakowanie symbolem ośreśla zgodność niniejszego komputera firmy Dell z Dyrektywami EMC i Low Voltage Directive, obowiązującymi w obrębie Unii Europejskiej. Takie oznakowanie świadczy o spełnianiu przez system Dell poniższych standardów technicznych:
- EN 55022 – „Information Technology Equipment – Radio Disturbance Characteristics – Limits and Methods of Measurement” (Sprzęt komputerowy – Charakterystyka zakłócania pracy odbiorników fal radiowych – Limity i metody pomiaru).
- EN 55024 – „Information Technology Equipment - Immunity Characteristics - Limits and Methods of Measurement" (Sprzęt komputerowy – Charakterystyka odporności – Limity i metody pomiaru).
- EN 61000-2-3 — „Electromagnetic Compatibility (EMC) - Part 3 (Kompatybilność elektromagnetyczna - EMC - Część 3): Limits - Section 2 (Limity - Sekcja 2): Limits for Harmonic Current Emissions (Equipment Input Current Up to and Including 16 A Per Phase)" (Limity dla prądu sinusoidalnego [prąd wejściowy urządzenia do 16 A na fazę]).
- EN 61000-3-3 — „Electromagnetic Compatibility (EMC) - Part 3 (Kompatybilność elektromagnetyczna - EMC - Część 3): Limits - Section 3 (Limity - Sekcja 3): Limitation of Voltage Fluctuations and Flicker in Low-Voltage Supply Systems for Equipment With Rated Current Up to and Including 16 A.” (Limity fluktuacji i migotania napięcia w systemach zasilających o niskim napięciu przeznaczonych do współpracy z urządzeniami zasilanymi prądem o natężeniu do 16 A).
- EN 60950 — „Safety of Information Technology Equipment" (Bezpieczeństwo sprzętu komputerowego).
UWAGA: Zawarte w normie EN 55022 wymagania dotyczące emisji fal radiowych przewidują podział na dwie kategorie sprzętu:
- Klasa A dla typowych środowisk komercyjnych.
- Klasa B dla typowych środowisk domowych.
OSTRZEŻENIE O INTERFERENCJI RF: Niniejsze urządzenie jest produktem klasy A. W środowisku domowym produkt ten może powodować zakłócenia w odbiorze fal radiowych. W takim przypadku może być konieczne podjęcie odpowiednich działań.
Stosownie do wymogów powyższych norm sporządzono dokument z deklaracją zgodności ("Declaration of Conformity"). Dokument ten dostępny jest do wglądu w firmie Dell Products Europe BV w Limerick, Irlandia.
Wymagania Polskiego Centrum Badań i Certyfikacji
Urządzenie powinno być zasilane z gniazda z przyłączonym obwodem ochronnym (gniazdo 3 kołkiem). Współpracujące ze sobą urządzenia (komputer, monitor, drukarka) powinny być zasilane z tego samego źródła.
Instalacja elektryczna pomieszczenia powinna zawierać w przewodzie fazowym rezerwową ochronę przed zwarciami, w postaci bezpiecznika o wartości znamionowej nie większej niż 16A (amperów).
W celu całkowitego wyłączenia urządzenia z sieci zasilania, należy wyjąć wtyczkę kabla zasilającego z gniazdka, które powinno znajdować się w pobliżu urządzenia i być łatwo dostępne. Znak bezpieczeństwa "B" potwierdza zgodność urządzenia z wymaganiami bezpieczeństwa użytkowania zawartymi w PN-93/T-42107 i PN-EN 55022:1996.
Jeżeli na tabliczce znamionowej umieszczono informację, że urządzenie jest klasy A, to oznacza to, że urządzenie w środowisku mieszkalnym może powodować zakłócenia radioelektryczne. W takich przypadkach można żądać od jego użytkownika zastosowania odpowiednich úrodków zaradczych.
Pozostałe instrukcje bezpieczeństwa
- Nie należy używać wtyczek adapterowych lub usuwać kołka obwodu ochronnego z wtyczki. Jeżeli konieczne jest użycie przedłużacza to należy użyć przedłużacza 3-żyłowego z prawidłowo połączonym przewodem ochronnym.
- System komputerowy należy zabezpieczyć przed nagłymi, chwilowymi wzrostami lub spadkami napięcia, używając eliminatora przepięć, urządzenia dopasowującego lub bezzakłóceniowego źródła zasilania.
- Należy upewnić się, aby nic nie leżało na kablach systemu komputerowego, oraz aby kable nie były umieszczone w miejscu, gdzie można byłoby na nie nadeptywać lub potykać się o nie.
- Nie należy rozlewać napojów ani innych płynów na system komputerowy.
- Nie należy wpychać żadnych przedmiotów do otworów systemu komputerowego, gdyż może to spowodować pożar lub porażenie prądem, poprzez zwarcie elementów wewnętrznych.
- System komputerowy powinien znajdować się z dala od grzejników i źródeł ciepła. Ponadto, nie należy blokować otworów wentylacyjnych. Należy unikać kładzenia lużnych papierów pod komputer oraz umieszczania komputera w ciasnym miejscu bez możliwości cyrkulacji powietrza wokół niego.
Comutadores Dell™ PowerConnect™ 30xx e 50xx
Wydrukowano w Chinach.
Impresso na China.
Напечатано в Китае.
Impreso en China.
102 0971
03X685A00
P/N 3X685 Rev. A00
