BEDIENUNGSANLEITUNG PowerConnect 3048 DELL
Dell™ PowerConnect™ 30xx- und 50xx-Switches
Hinweise, Vorsichtshinweise und Warnungen
HINWEIS: Ein HINWEIS macht auf wichtige Informationen aufmerksam, mit denen Sie das System besser einsetzen können.
VORSICHT: VORSICHT warnt vor möglichen Beschädigungen der Hardware oder vor Datenverlust und zeigt, wie diese vermieden werden können.
WARNUNG: Eine WARNUNG weist auf Gefahrenquellen hin, die materielle Schäden, Verletzungen oder sogar den Tod von Personen zur Folge haben können.
Irrtümer und technische Änderungen vorbehalten.
© 2002 Dell Computer Corporation. Alle Rechte vorbehalten.
Nachdrucke jeglicher Art ohne die vorherige schriftliche Genehmigung der Dell Computer Corporation sind strengstens untersagt.
Marken in diesem Text: Dell, das DELL-Logo und PowerConnect sind Marken der Dell Computer Corporation; Microsoft und Windows sind eingetragene Marken der Microsoft Corporation; EMC ist eine eingetragene Marke der EMC Corporation.
Alle anderen in dieser Dokumentation genannten Marken und Handelsbezeichnungen sind Eigentum der entsprechenden Hersteller und Firmen. Die Dell Computer Corporation verzichtet auf alle Besitzrechte an Marken und Handelsbezeichnungen, die nicht ihr Eigentum sind.
Oktober 2002 P/N 3X685 Rev. A00
Inhalt
Warnung: Sicherheitshinweise 63
Allgemein 63
Montage von Systemen in Racks. 65
Optionen für Modems, Telekommunikation oder lokale Netzwerke 66
Bei Arbeiten mit Komponenten im Inneren des Systems ..... 67
Schutz vor elektrostatischen Entladungen ..... 67
Informationen zu diesem Handbuch 68
Informationen und Unterstützung 68
Erste Schritte/Setup 69
Paketinhalt 69
Vor der Verbindung mit dem Netzwerk: Anweisungen für das Montage-Kit. 69
Verbinden des Konsolenanschlusses 70
Passwortschutz 72
Zuweisen von IP-Adressen 73
Anschließen von Geräten an den Switch 74
Zulassungsbestimmungen 74
CE-Hinweis (Europäische Union) 76

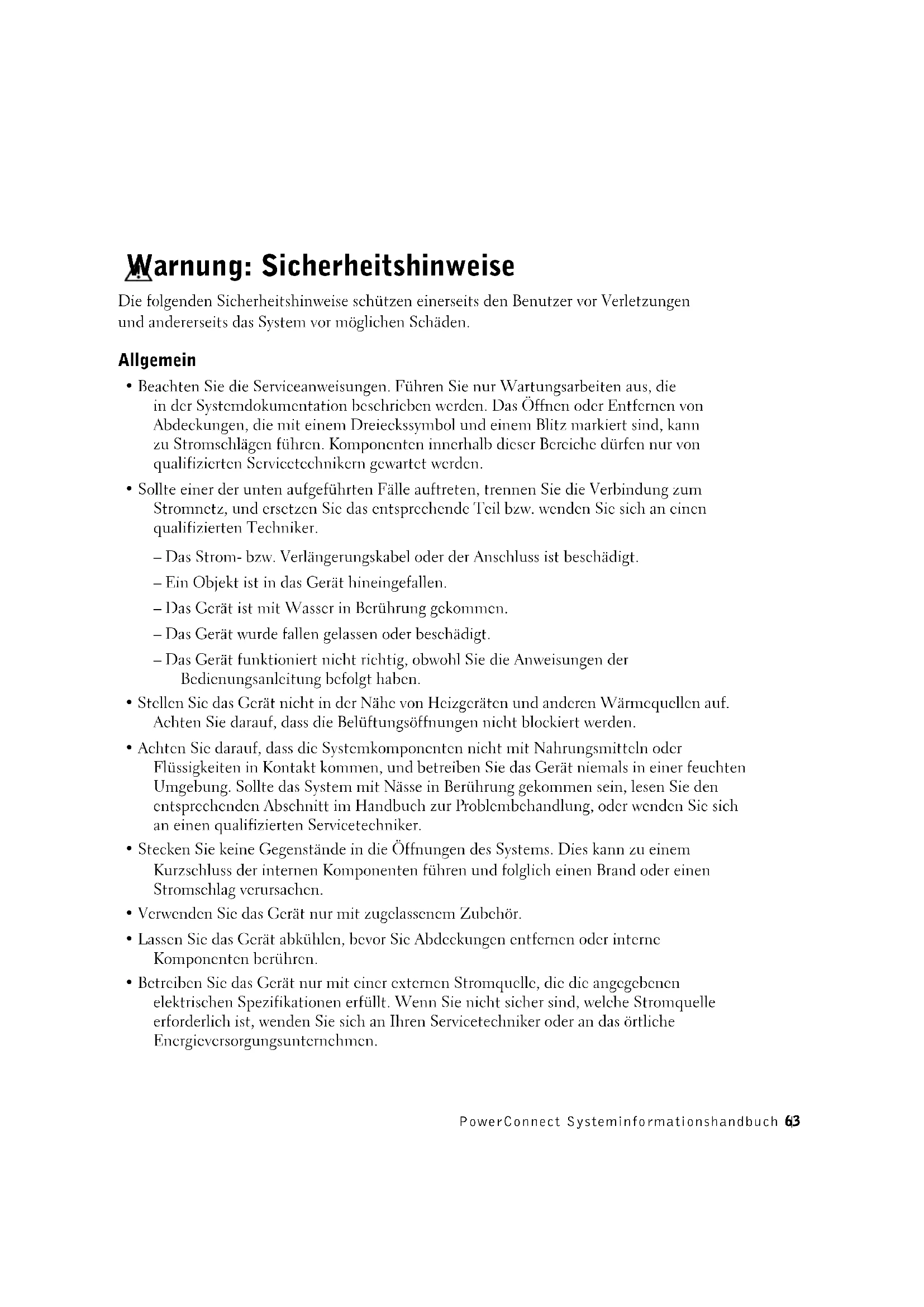

Warnung: Sicherheitshinweise
Die folgenden Sicherheitshinweise schützen einerseits den Benutzer vor Verletzungen und andererseits das System vor möglichen Schäden.
Allgemein
- Beachten Sie die Serviceanweisungen. Führen Sie nur Wartungsarbeiten aus, die in der Systemdokumentation beschrieben werden. Das Öffnen oder Entfernen von Abdeckungen, die mit einem Dreieckssymbol und einem Blitz markiert sind, kann zu Stromschlägen führen. Komponenten innerhalb dieser Bereiche dürfen nur von qualifizierten Servicetechnikern gewartet werden.
- Sollte einer der unten aufgeführten Fälle auftreten, trennen Sie die Verbindung zum Stromnetz, und ersetzen Sie das entsprechende Teil bzw. wenden Sie sich an einen qualifizierten Techniker.
– Das Strom- bzw. Verlängerungskabel oder der Anschluss ist beschädigt.
– Ein Objekt ist in das Gerät hineingefallen.
– Das Gerät ist mit Wasser in Berührung gekommen.
– Das Gerät wurde fallen gelassen oder beschädigt.
– Das Gerät funktioniert nicht richtig, obwohl Sie die Anweisungen der Bedienungsanleitung befolgt haben.
- Stellen Sie das Gerät nicht in der Nähe von Heizgeräten und anderen Wärmequellen auf. Achten Sie darauf, dass die Belüftungsöffnungen nicht blockiert werden.
- Achten Sie darauf, dass die Systemkomponenten nicht mit Nahrungsmitteln oder Flüssigkeiten in Kontakt kommen, und betreiben Sie das Gerät niemals in einer feuchten Umgebung. Sollte das System mit Nässe in Berührung gekommen sein, lesen Sie den entsprechenden Abschnitt im Handbuch zur Problembehandlung, oder wenden Sie sich an einen qualifizierten Servicetechniker.
- Stecken Sie keine Gegenstände in die Öffnungen des Systems. Dies kann zu einem Kurzschluss der internen Komponenten führen und folglich einen Brand oder einen Stromschlag verursachen.
- Verwenden Sie das Gerät nur mit zugelassenem Zubehör.
- Lassen Sie das Gerät abkühlen, bevor Sie Abdeckungen entfernen oder interne Komponenten berühren.
- Betreiben Sie das Gerät nur mit einer externen Stromquelle, die die angegebenen elektrischen Spezifikationen erfüllt. Wenn Sie nicht sicher sind, welche Stromquelle erforderlich ist, wenden Sie sich an Ihren Servicetechniker oder an das örtliche Energieversorgungsunternehmen.
Warnung: Sicherheitshinweise (Fortsetzung)
- Verwenden Sie nur geprüfte Netzkabel. Wenn bei Ihrem System oder einer mit Wechselstrom arbeitenden Systemerweiterung kein Netzkabel mitgeliefert wurde, erwerben Sie ein Netzkabel, das für die Verwendung in Ihrem Land zugelassen ist. Das Netzkabel muss für das Gerät zugelassen sein und die auf dem Produktlabel angegebenen elektrischen Spezifikationen für die Spannung und den Strom erfüllen. Die Betriebsspannung und der Betriebsstrom des Kabels müssen größer sein als die auf dem Gerät angegebenen Werte.
- Um Stromschläge zu vermeiden, schließen Sie das System und die Peripheriegeräte an Schuko-Steckdosen an. Die Kabel sind mit Schuko-Steckern ausgestattet, um einwandfreie Erdung zu gewährleisten. Verwenden Sie keine Adapterstecker. Entfernen Sie den Massekontakt eines Kabels nicht. Wenn Sie ein Verlängerungskabel benötigen, verwenden Sie ein dreiadriges Kabel mit ordnungsgemäß geerdeten Steckern.
- Beachten Sie die Werte von Verlängerungskabeln und Steckerleisten. Stellen Sie sicher, dass der Nennstrom aller an das Verlängerungskabel oder die Steckerleiste angeschlossenen Geräte 80 Prozent des zulässigen Nennstroms des Verlängerungskabels oder der Steckerleiste nicht überschreitet.
- Schützen Sie das System vor plötzlichen Spannungsschwankungen durch einen Überspannungsschalter, Leitungsfilter oder eine unterbrechungsfreie Stromversorgung (USV).
- Verlegen Sie System- und Netzkabel so, dass niemand darauf treten oder darüber stolpern kann. Stellen Sie sicher, dass keine Gegenstände auf den Kabeln stehen.
- Nehmen Sie an Netzkabeln oder Steckern keine Veränderungen vor. Wenden Sie sich diesbezüglich an einen zugelassenen Elektriker oder an Ihr Energieversorgungsunternehmen. Befolgen Sie die lokalen/nationalen Anschlussbestimmungen.
- Wenn Sie Hot-Plug-Netzteile (falls diese für Ihr System angeboten werden) anschließen oder vom System trennen, beachten Sie die folgenden Richtlinien:
- Installieren Sie das Netzteil, bevor Sie das Stromkabel an das Netzteil anschließen.
– Ziehen Sie das Netzkabel ab, bevor Sie das Netzteil entfernen.
– Wenn das System über mehrere Stromquellen verfügt, trennen Sie das System vom Stromnetz, indem Sie alle Stromkabel von den Netzteilen trennen. - Verschieben Sie die Geräte vorsichtig. Stellen Sie sicher, dass alle Gleitrollen und/oder Stützen fest mit dem System verbunden sind. Vermeiden Sie plötzliche Stopps und unebene Oberflächen.
Warnung: Sicherheitshinweise (Fortsetzung)
Montage von Systemen in Racks
Befolgen Sie die folgenden allgemeinen Vorsichtshinweise für die Stabilität und Sicherheit des Racks. Besondere Sicherheitsanweisungen und Anleitungen finden Sie im Handbuch für die Rack-Installation, das dem System und dem Rack beiliegt.
Systeme werden als Komponenten in einem Rack betrachtet. Deshalb bezieht sich der Ausdruck „Komponente“ sowohl auf jedes System als auch auf verschiedene Peripheriegeräte oder unterstützende Hardware.
WARNUNG: Die Installation von Systemen in einem Rack ohne Vorder- und Seitenstützen kann dazu führen, dass das Rack umkippt und unter Umständen zu Verletzungen führt. Befestigen Sie daher die Stützen vor der Installation von Komponenten im Rack.
Ziehen Sie nach dem Installieren von Systemen oder Komponenten niemals mehr als jeweils nur eine Komponente über die Laufschienen aus dem Rack. Durch das Gewicht mehrerer herausgezogener Komponenten könnte das Rack umkippen und zu ernsthaften Verletzungen führen.
HINWEIS: Entsprechend dem Sicherheitszertifikat kann Ihr System als frei stehendes Gerät verwendet sowie als Komponente in ein Dell-Rack mit dem Rack-Kit eingebaut werden. Die Installation Ihres Systems und des Rack-Kits in einem anderen Rack-Schrank wird nicht von Sicherheitsagenturen genehmigt. Es liegt in Ihrem Verantwortungsbereich, dass die gewählte Kombination von System und Rack-Kit in einem Rack-Schrank durch eine zertifizierte Sicherheitsagentur geprüft wird. Dell schließt alle Haftungs- und Garantieansprüche in Verbindung mit derartigen Kombinationen aus.
- System-Rack-Kits sind von geschulten Servicetechnikern in ein Rack zu installieren. Wenn Sie das Kit in einem anderen Rack installieren, müssen Sie sicherstellen, dass das Rack den Spezifikationen eines Dell-Racks entspricht.
WARNUNG: Verschieben Sie Racks nicht allein. Aufgrund der Größe und des Gewichts sollten Racks von mindestens zwei Personen verschoben werden.
- Bevor Sie Arbeiten am Rack durchführen, stellen Sie sicher, dass die Stützen am Rack gesichert sind und bis zum Boden reichen. Vergewissern Sie sich außerdem, dass das ganze Gewicht des Racks auf dem Boden lastet. Installieren Sie Vorder- und Seitenstützen bei einem einzelnen Rack bzw. die Vorderstützen bei mehreren verbundenen Racks, bevor Sie Arbeiten am Rack durchführen.
- Setzen Sie Geräte, beginnend mit dem schwersten Element, immer von unten nach oben in das Rack ein.
- Vergewissern Sie sich, dass das Rack gerade und stabil steht, bevor Sie eine Komponente aus dem Rack ziehen.
Warnung: Sicherheitshinweise (Fortsetzung)
- Seien Sie vorsichtig, wenn Sie die Ausstoßklinken der Komponentenschiene drücken und eine Komponente in ein Rack schieben oder herausziehen, damit Ihre Finger nicht in die Führungsschienen gelangen und eingeklemmt werden.
- Nachdem eine Komponente in das Rack eingesetzt wurde, ziehen Sie die Schiene vorsichtig in eine verriegelte Position und schieben die Komponente in das Rack.
- Überlasten Sie den Stromkreis des Netzteils im Rack nicht. Die gesamte Stromaufnahme darf 80 Prozent der angegebenen Nennleistung nicht übersteigen.
- Stellen Sie sicher, dass für eine ausreichende Belüftung der Komponenten im Rack gesorgt ist.
- Stellen Sie sich nicht auf die Komponenten, wenn Sie mit einer anderen Komponente im Rack arbeiten.
⚠️ WARNING: Die Gleichstromanschlüsse und Erdungen müssen von einem geschulten Elektriker vorgenommen werden. Alle elektrischen Anschlüsse müssen den lokalen oder nationalen Vorschriften entsprechen.
⚠️ WARNUNG: Entfernen Sie nie den Erdungsleiter, und verwenden Sie die Komponenten nie ohne geeigneten Erdungsleiter. Wenden Sie sich an die zuständige Behörde für Prüfungen der Elektrik oder einen Elektriker, wenn Sie nicht sicher sind, ob eine geeignete Erdung verfügbar ist.
⚠️ WARNING: Das Gehäuse des Systems muss positiv mit dem Rahmen des Rack-Schranks geerdet sein. Schließen Sie das System nicht an die Stromversorgung an, bevor die Erdungskabel verbunden sind. Die Strom- und Erdungsanschlüsse müssen von einem qualifizierten Elektriker geprüft werden. Es kann zu Fehlschaltungen kommen, wenn das Sicherheitserdungskabel entfernt bzw. die Verbindung dazu getrennt wird.
Optionen für Modems, Telekommunikation oder lokale Netzwerke
- Verwenden Sie das Modem nicht während eines Gewitters. Bei einem Gewitter besteht ein erhöhtes Risiko für einen Stromschlag.
- Verwenden Sie ein Modem niemals in einer feuchten Umgebung.
- Schließen Sie das Modem- oder Telefonkabel nicht an den NIC-Anschluss (Network Interface Controller) an.
- Ziehen Sie das Modemkabel ab, bevor Sie ein Gerätegehäuse öffnen, interne Komponenten berühren oder installieren bzw. nicht isolierte Modemkabel oder Stecker berühren.
⚠️ Warnung: Sicherheitshinweise (Fortsetzung) Bei Arbeiten mit Komponenten im Inneren des Systems
Schutz vor elektrostatischen Entladungen
VORSICHT: Reparaturen am System sollten nur von einem zertifizierten Service-Techniker durchgeführt werden. Für Schäden, die durch nicht von Dell autorisierte Wartung verursacht werden, ist die Garantie nicht gültig.
Statische Elektrizität kann die empfindlichen Komponenten im System beschädigen. Um derartige Schäden zu vermeiden, muss die statische Elektrizität aus dem Körper abgeleitet werden, bevor Sie elektronische Komponenten (beispielsweise Mikroprozessoren) berühren. Berühren Sie hierzu regelmäßig eine nicht lackierte Metallfläche am Gehäuse.
Beachten Sie auch folgende Hinweise, um Schäden durch elektrostatische Entladung (ESE) zu vermeiden:
- Wenn Sie eine gegenüber statischer Elektrizität empfindliche Komponente aus dem Lieferkarton auspacken, nehmen Sie die Komponente erst unmittelbar vor dem Einbau in das System aus der antistatischen Verpackung. Vergewissern Sie sich, dass die in Ihrem Körper aufgebaute statische Elektrizität abgelicitet wurde, bevor Sie die antistatische Verpackung der Komponente entfernen.
- Verwenden Sie für den Transport einer elektrostatisch empfindlichen Komponente einen antistatischen Behälter oder eine antistatische Verpackung.
- Arbeiten Sie mit allen empfindlichen Komponenten in einer elektrostatisch unbedenklichen Umgebung. Verwenden Sie nach Möglichkeit antistatische Fußmatten und Schreibtischauflagen sowie ein antistatisches Erdungsband.
HINWEIS: Ihr System verfügt möglicherweise auch über Leiterkarten oder andere Komponenten, die Batterien enthalten. Diese Batterien dürfen nicht in den Hausmüll gelangen, sondern müssen an den dafür vorgesehenen Stellen entsorgt werden. Weitere Informationen hierzu finden Sie in den Dokumentationen für die jeweiligen Karten oder Komponenten.
Informationen zu diesem Handbuch
Dieses Dokument enthält Informationen zum ersten Einrichten des Systems, Sicherheitshinweise, Betriebsbestimmungen und Garantieinformationen für den Dell™ PowerConnect™ Netzwerk-Switch.
Um die aktuelle Version der auf Ihrer Festplatte gespeicherten Dokumente abzurufen, rufen Sie die Dell-Support-Website unter support.curo.dell.com auf.
Informationen und Unterstützung
Ressource Inhalt Verwenden der Ressource
| Dell-Support-Website• Technischer Support und Informationen• Downloads für Ihr System• Bestell- oder Lieferstatus• Hinweise und Tipps, Dokumente zu technischen Themen, Service-Informationen | Rufen Sie die Website support.euro.dell.com auf, und füllen Sie die Registrierung aus.• Informationen zur allgemeinen Verwendung, Installation und zu Fragen der Problembehebung• Antworten auf Fragen zum technischen Service und Support• Aktuelle Versionen der Treiber für das System• Dokumentation für das System und Geräte• Online-Diskussionen mit anderen Dell-Kunden und erfahrenen Technikern von Dell• Liste von Links zu den wichtigsten Zulieferern von Dell | |
| Premier Support.Dell.com | Dell Premier Support-Website• Status einer Service-Anforderung• Technische Top-Informationen, nach Produkt geordnet• Häufig gestellte Fragen, nach Produktnummer geordnet• Angepasste Service-Kennnummern• Systemkonfigurations-Informationen | Rufen Sie die Website premiersupport.dell.com auf:Die Dell Premier Support-Website richtet sich speziell an Firmen, staatliche Behörden und Bildungs-einrichtungen.Diese Website ist möglicherweise nicht für alle Regionen verfügbar. |
Erste Schritte/Setup
Paketinhalt
Bevor Sie mit der Installation des Switches beginnen, stellen Sie sicher, dass das Paket die folgenden Elemente enthält:
- Switch
- Netzkabel
- Nullmodemkabel
- Selbstklebende Gummiunterlagen für die Desktopinstallation
- Rack-Montage-Kit
- Dell PowerConnect CD
Vor der Verbindung mit dem Netzwerk: Anweisungen für das Montage-Kit
VORSICHT: Verbinden Sie den Switch nicht mit dem Netzwerk, bevor Sie die richtigen IP-Einstellungen (Internet Protocol) vorgenommen haben.
Bevor Sie den Switch mit dem Netzwerk verbinden, müssen Sie den Switch auf einer ebenen Oberfläche oder in einem Rack installieren, ein Terminal-Emulationsprogramm einrichten und das Stromkabel anschließen. Dann richten Sie ein Passwort und eine IP-Adresse ein.
Der Switch wird mit Gummifüßen für die Installation auf einer ebenen Oberfläche sowie Montageblechen und -schrauben für die Rack-Montage ausgeliefert.
Installation auf einer ebenen Fläche
Der Switch kann auf jeder geeigneten ebenen Oberfläche installiert werden, die das Gewicht der Hubs und der dazugehörigen Kabel sicher tragen kann. Um den Switch herum muss ausreichend Platz zur Lüftung und für den Zugang zu den Kabelanschlüssen zur Verfügung stehen.
HINWEIS: Für Racks, die kein vorgefertigtes Gewinde haben, werden Käfigmuttern mitgeliefert.
So installieren Sie den Switch auf einer ebenen Fläche:
1 Den Switch auf die ebene Fläche stellen und überprüfen, ob für ausreichend Belüftung gesorgt ist.
Sicherstellen, dass auf jeder Seite mindestens 5 cm für ausreichende Lüftung und auf der Rückseite des Gerätes 13 cm für das Stromkabel zur Verfügung stehen.
2 Die Gummifüße an den markierten Stellen auf der Unterseite des Gehäuses befestigen.
Die Gummifüße müssen nicht zwingend angebracht werden; es wird jedoch empfohlen, um ein Verrutschen des Gerätes zu vermeiden.
Installation in einem Rack
Der Switch kann in die meisten Standard-19-Zoll-Racks montiert werden.
So installieren Sie den Switch in einem Rack:
1 Die mitgelieferten Schrauben verwenden, um ein Montageblech auf jeder Seite des Switches zu befestigen.
2 Den Switch in das Rack einsetzen und die Bohrungen des Montageblechs an den Bohrungen des Racks ausrichten.
3 Jedes Montageblech mit zwei für das Rack geeigneten Schrauben befestigen.
Verbinden des Konsolenanschlusses
Der Switch verfügt über einen seriellen RS-232-Anschluss, der eine Verbindung mit einem Desktop-System oder Terminal für die Überwachung und Konfiguration des Switches ermöglicht. Dieser Anschluss ist ein DB-9-Stecker, implementiert als DTE-Verbindung (Data Terminal Equipment).
Um den Konsolenanschluss verwenden zu können, wird folgende Ausstattung benötigt:
- Ein Terminal oder ein TTY-kompatibles Terminal oder ein Desktop- bzw. tragbares System mit einem seriellen Anschluss und der Fähigkeit, ein Terminal zu emulieren
- Ein Nullmodem- oder RS-232-Crossover-Kabel mit einer DB-9-Buchse für den Konsolenanschluss auf dem Switch
So verbinden Sie ein Terminal mit dem Konsolenanschluss:
1 Den Stecker des RS-232-Kabels direkt mit dem Konsolenanschluss auf dem Switch verbinden und die Halterungsschrauben festzichen.
2 Das andere Ende des Kabels mit einem Terminal oder dem seriellen Anschluss eines Desktop-Systems verbinden, auf dem eine Terminal-Emulationssoftware ausgeführt wird.
Vergewissern Sie sich, dass die Terminal-Emulationssoftware wie folgt eingerichtet ist:
aEinen geeigneten seriellen Anschluss (seriellen Anschluss 1 oder 2) auswählen.
bDie Datenrate auf 9600 Baud festlegen.
c Das Datenformat auf 8 Datenbits, 1 Stoppbit und keine Parität festlegen.
d Die Flusskontrolle auf none setzen.
e Unter Properties den Modus VT100 for Emulation auswählen.
f Terminal keys für Function, Arrow und Ctrl keys auswählen. Sicherstellen, dass 'Terminal keys (NICHT Windows keys) ausgewählt wurde.
VORSICHT: Wenn Sie HyperTerminal mit Microsoft® Windows® 2000 verwenden, stellen Sie sicher, dass Windows 2000 Service Pack 2 oder höher installiert ist. Mit Windows 2000 Service Pack 2 funktionieren die Pfeiltasten in der VT100-Emulierung von HyperTerminal ordnungsgemäß. Weitere Informationen zu den Service Packs von Windows 2000 finden Sie unter www.microsoft.com.
3 Sobald das Terminal richtig eingerichtet ist, das Netzkabel mit der Netzanschlussbuchse auf der Rückseite des Switches verbinden.
Die Startreihenfolge wird auf dem Terminal angezeigt.
HINWEIS: Beim ersten Einrichten des Passwortschutzes müssen Sie ihn vom Konsolenbildschirm aus einrichten. Nachdem der Switch eingerichtet wurde, kann dieser über die Weboberfläche verwaltet werden. Weitere Informationen finden Sie in Abschnitt 3 unter „Webschnittstelle“.
Passwortschutz
Auf der ersten Begrüßungsseite müssen Sie bei aktiviertem Passwortschutz zum Fortfahren ein Passwort eingeben. Wenn der Passwortschutz deaktiviert ist, wird das Hauptmenü angezeigt, und Sie haben sofort Zugriff auf die Switch-Verwaltungsschnittstelle. Standardmäßig ist der Passwortschutz deaktiviert. Wenn der Passwortschutz aktiviert ist, heißt das Standardpassword switch, und der Standardbenutzername ist root.
Um unberechtigten Zugriff auf den Switch zu verhindern, können Sie den Passwortschutz aktivieren.
1 System Manager auswählen und die
Mit Hilfe der Taste
2 Die Option Security Admin auswählen.
3 Das Passwort eingeben und die
4 Das Passwort zur Bestätigung erneut eingeben und die
5 Durch Drücken auf
HINWEIS: Wenn Sie den Passwortschutz aktivieren, ohne ein eigenes Passwort zu vergeben, lautet das Standardpasswort switch.
Zuweisen von IP-Adressen
Bevor Sie dem Switch eine IP-Adresse zuweisen können, müssen Sie die folgenden Informationen von Ihrem Netzwerkadministrator erfragen:
• IP-Adresse für den Switch
• Standardgateway für das Netzwerk
• Netzwerkmaske für das Netzwerk

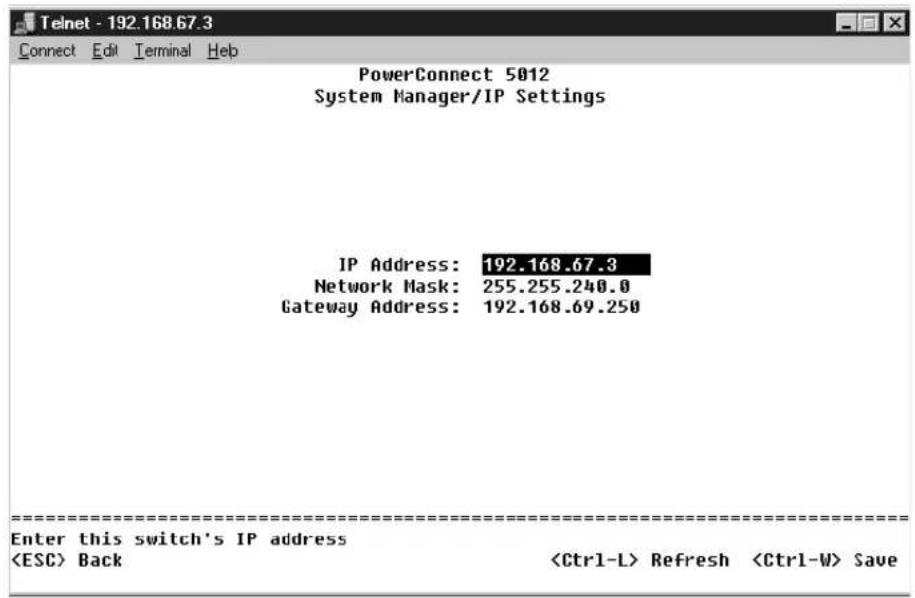

So weisen Sie dem Switch eine IP-Adresse zu:
1 Im Hauptmenü System Manager auswählen und die
2 IP Settings auswählen.
3 Im ersten Feld die korrekte IP-Adresse für das System eingeben.
4 Die IP-Adresse des Standardgateways für das Netzwerk eingeben, zu dem der Switch gehört.
5 Die Netzwerkmaske für dieses Netzwerk eingeben.
6 Durch Drücken auf
7 Nach dem Ändern der IP-Adresse das System neu starten.
8 Zweimal
9 System Manager und dann Reset auswählen, um den Switch neu zu starten.
Zurücksetzen bestätigen.
VORSICHT: Sie müssen das System von der Seite „System Manager/Reset“ aus neu starten, damit die Änderungen wirksam werden.
Anschließen von Geräten an den Switch
An diesem Punkt können Sie eine geeignete Netzwerkverkabelung verwenden, um Geräte an die RJ-45-Anschlüsse des Switches anzuschließen.
So verbinden Sie ein Gerät mit einem GBIC-Anschluss:
1 Bei der Auswahl eines geeigneten GBIC-Modultyps die Verkabelungsanforderungen beachten.
2 Das (separat erhältliche) GBIC-Modul in den GBIC-Steckplatz einstecken.
3 Die geeignete Netzwerkverkabelung verwenden, um ein Gerät mit den Anschlüssen auf dem GBIC-Modul zu verbinden.
Zulassungsbestimmungen
Elektromagnetische Interferenz (EMI) ist ein Signal oder eine Emission, das bzw. die in den freien Raum abgegeben bzw. entlang von Strom- oder Signalleitungen geleitet wird und den Betrieb der Funknavigation oder anderer Sicherheitsgeräte beeinträchtigt bzw. deren Qualität extrem verschlechtert, behindert oder wiederholt lizenzierte Funkdienste unterbricht. Funkdienste umfassen kommerziellen AM-/FM-Radio- und Fernsehrundfunk, Funktelefondienste, Radar, Flugsicherung, Anrufmelder und Dienste für personenbezogene Kommunikation (PCS [Personal Communication Services]), sind jedoch nicht nur auf diese beschränkt. Diese lizenzierten Dienste sowie die unbeabsichtigte Abstrahlung durch andere Geräte (z. B. digitale Geräte wie Computeranlagen) tragen zum Aufbau elektromagnetischer Felder bei.
Unter elektromagnetischer Verträglichkeit (EMV) versteht man die Fähigkeit elektronischer Bauteile, in einer elektronischen Umgebung störungsfrei zu funktionieren. Zwar wurde dieses Computersystem so konzipiert, dass es die behördlicherseits vorgesehenen Grenzwerte für EMI erfüllt; dennoch kann nicht ausgeschlossen werden, dass bei bestimmten Installationen Störungen auftreten. Sie können durch Ein- und Ausschalten des Gerätes feststellen, ob es Fernmeldeeinrichtungen stört. Folgende Maßnahmen werden empfohlen, um die Störungen zu beheben:
• Die Empfangsantenne neu ausrichten.
• Die Position des Systems gegenüber dem Empfänger ändern.
• Das System vom Empfänger abrücken.
- Das System an eine andere Steckdose anschließen, so dass Computer und Empfänger über verschiedene Stromkreise versorgt werden.
Bei Bedarf wenden Sie sich an den technischen Support von Dell oder an einen erfahrenen Radio-/Fernsehtechniker.
Computersysteme von Dell werden für die elektromagnetische Umgebung, in der sie eingesetzt werden sollen, konzipiert, getestet und klassifiziert. Diese elektromagnetischen Klassifizierungen beziehen sich im Allgemeinen auf die nachstehenden, abgestimmten Definitionen:
- Klasse A ist für gewerbliche und industrielle Umgebungen vorgesehen.
- Klasse B ist für Wohnbereiche vorgesehen.
IT-Geräte, zu denen Peripheriegeräte, Erweiterungskarten, Drucker, F/A-Geräte, Monitore usw. zählen, die in das System eingebaut oder daran angeschlossen werden, sollten der elektromagnetischen Klassifikation des Computersystems entsprechen.
Hinweis zu abgeschirmten Signalkabeln: Verwenden Sie für den Anschluss von Peripheriegeräten an Dell-Geräte ausschließlich abgeschirmte Kabel, um Störungen von Funkdiensten weitgehend auszuschließen. Durch abgeschirmte Kabel wird sichergestellt, dass die entsprechende EMV-Klassifikation für die vorgesehene Einsatzumgebung eingehalten wird. Ein Kabel für Drucker, die über die parallele Schnittstelle angeschlossen werden, erhalten Sie bei Dell. Sie können ein solches Kabel auch über die Website von Dell unter accessories.us.dell.com/sna/category.asp?category_id=4117 bestellen.
Die meisten Dell-Computer sind für Umgebungen der Klasse B klassifiziert. Durch den Einbau bestimmter Optionen kann sich die Klassifikation von einigen Konfigurationen allerdings in Klasse A ändern. Informationen über die elektromagnetische Klassifikation Ihres Systems oder Gerätes finden Sie in den nachfolgenden Abschnitten zu den einzelnen Zulassungsbehörden. Die Abschnitte enthalten länderspezifische Informationen zu EMV/EMI oder zur Produktsicherheit.
CE-Hinweis (Europäische Union)
Die Kennzeichnung durch das Symbol bedeutet, dass dieser Dell-Computer der EMV-Richtlinie und der Niederspannungsrichtlinie der Europäischen Union entspricht. Sie weist ferner darauf hin, dass das Dell-System die folgenden technischen Normen erfüllt:
- EN 55022 – „Einrichtungen der Informationstechnik – Funkstöreigenschaften – Grenzwerte und Messverfahren.“
- EN 55024 – „Einrichtungen der Informationstechnik – Störfestigkeitseigenschaften – Grenzwerte und Prüfverfahren.“
- EN 61000-3-2 – „Elektromagnetische Verträglichkeit (EMV) – Teil 3: Grenzwerte – Abschnitt 2: Grenzwerte für Stromoberschwingungen (Eingangsspannung des Gerätes bis zu 16 A pro Phase).“
- EN 61000-3-3 – „Elektromagnetische Verträglichkeit (EMV) – Teil 3: Grenzwerte – Abschnitt 3: Grenzwerte für Spannungsschwankungen und Schwankungen in Niederspannungs-Versorgungssystemen für Geräte mit einem Nennstrom von bis zu 16 A.“
- EN 60950 – „Sicherheit von Einrichtungen der Informationstechnik.“
HINWEIS: Grenzwertanforderungen gemäß EN 55022 sehen zwei Klassifizierungen vor:
- Klasse A ist für typisch gewerbliche Umgebungen vorgesehen.
- Klasse B ist für typisch häusliche Umgebungen vorgesehen.
WARNUNG VOR STÖRUNGEN VON FUNKFREQUENZEN:
Dies ist ein Gerät der Klasse A. In einer häuslichen Umgebung kann dieses Gerät Hochfrequenzinterferenzen verursachen. In diesem Fall muss der Benutzer die entsprechenden Maßnahmen treffen.
Eine „Konformitätserklärung“ in Übereinstimmung mit den oben angeführten Standards wurde abgegeben und kann bei Dell Computer Corporation Products Europe BV, Limerick, Irland, eingesehen werden.
