| Tipo de producto | Módulo de extensión para control Ethernet y red de audio Dante |
| Marca | LD Systems |
| Modelo | XEDAI |
| Compatibilidad | Amplificadores de potencia LD IPA |
| Dimensiones (L × A × P) | 82,5 × 36,5 × 76,3 mm |
| Peso | 0,055 kg |
| Consumo eléctrico (Ethernet) | 1,075 W (enlace desactivado), 1,375 W (enlace activado) |
| Consumo eléctrico (Dante) | 0,875 W (enlace desactivado), 0,925 W (enlace activado) |
| Interfaces | RJ45 Ethernet (control), RJ45 Dante (audio) |
| Chip Ethernet | STM32H743 |
| Chip Dante | UXT-01-004 |
| Canales de audio Dante | 4 × 4 |
| Frecuencia de muestreo Dante | 44,1 / 48 / 88,2 / 96 kHz |
| Protocolos de red | TCP/IP, UDP, Dante |
| Dirección IP por defecto | 192.168.0.192 |
| Software de configuración | QUESTRA (gratuito), Dante Controller |
| Elementos de control | Botón de reinicio de IP |
| Indicadores LED | Estado (blanco/rojo), Enlace/Actividad RJ45 |
| Contenido de la caja | Módulo de extensión XEDAI, instrucciones de montaje |
| Seguridad | Instalación solo por personal calificado; mantener fuera del alcance de los niños (piezas pequeñas) |
Preguntas frecuentes - XEDAI LD Systems
Preguntas de los usuarios sobre XEDAI LD Systems
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Recepteur en formato PDF gratis! Encuentra tus instrucciones XEDAI - LD Systems y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. XEDAI de la marca LD Systems.
MANUAL DE USUARIO XEDAI LD Systems
INFORMACIÓN EN ESTA GUÉA RÁPIDA 31
INFORMACIÓN DEL PRODUCTO 31
INSTRUCCIONES DE SEGURIDAD 31
CONTENIDO DE LA ENTREGA 32
MONTAJE 32
CONEXIONES, CONTROLES E INDICADORES 33
CONEXIÓN A LA RED 34
CONTROLADOR DANETM 36
DATOS TÉCNICOS 37
ÉLIMINATION 38
DECLARACIONES DEL FABRICANTE 39
POLSKI
INFORMACJE ZAWARTE W TYM SKRÓCONYM PRZEWODNIKU 40
INFORMACJE O PRODUKCIE 40
INSTRUKCJE BEZPIECZEŃSTWA 40
ZAKRES DOSTAWY 41
MONTAŻ 41
POŁĄCZENIA, ELEMENTY STERUJĄCE I WSKAŻNIKI 42
POŁĄCZENIE SIECIOWE 43
KONTROLER DANTE ^TM 45
DANE TECHNICZNE 46
DISPOSAL 47
OŚWIADCZENIA PRODUCENTA 48
ITALIANO
INFORMAZIONI SU QUESTA GUIDA RAPIDA 49

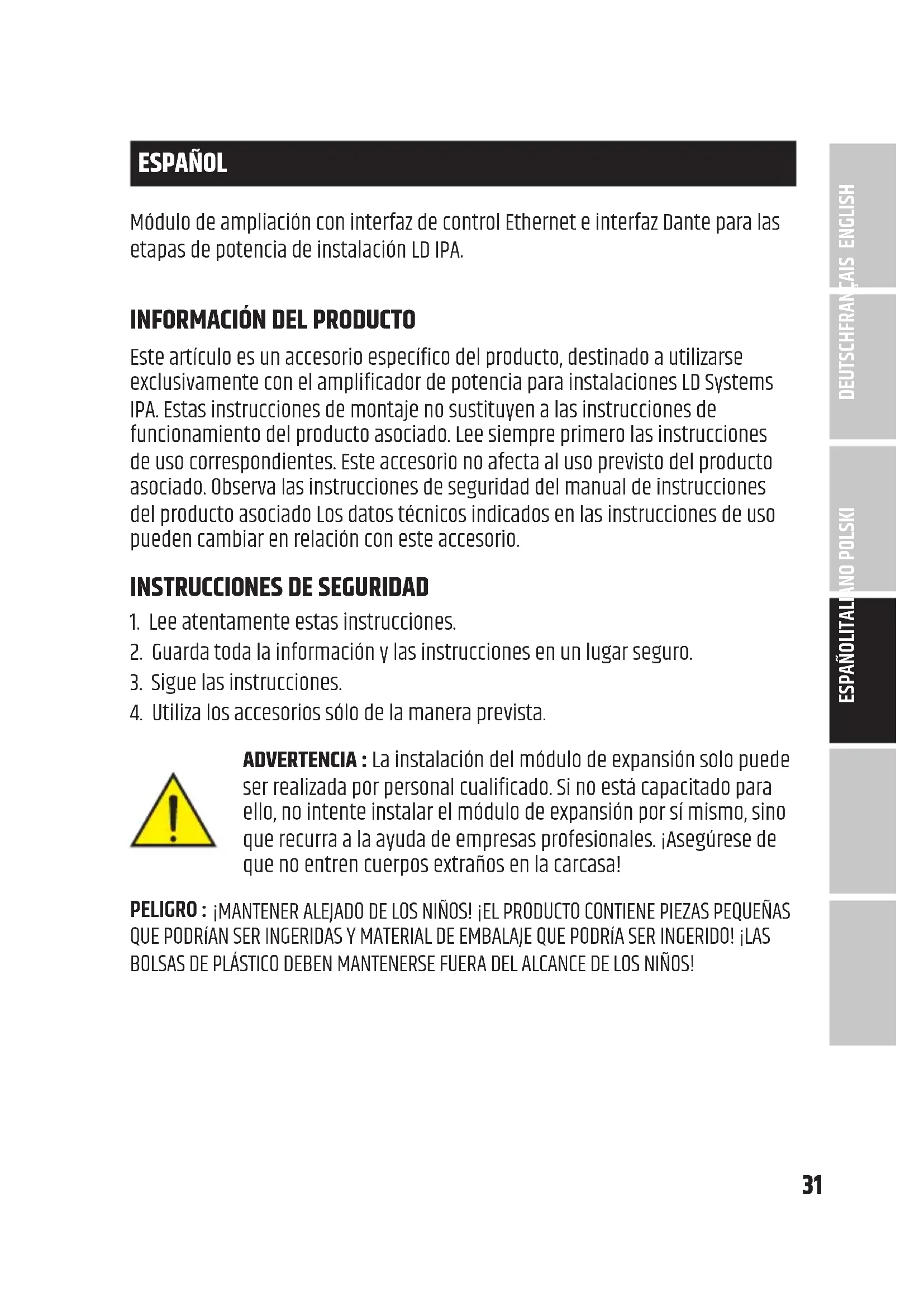

Módulo de ampliación con interfaz de control Ethernet e interfaz Dante para las etapas de potencia de instalación LD IPA.
INFORMACIÓN DEL PRODUCTO
Este artículo es un accesorio específico del producto, destinado a utilizarse exclusivamente con el amplificador de potencia para instalaciones LD Systems IPA. Estas instrucciones de montaje no sustituyen a las instrucciones de funcionamiento del producto asociado. Lee siempre primero las instrucciones de uso correspondientes. Este accesorio no afecta al uso previsto del producto asociado. Observa las instrucciones de seguridad del manual de instrucciones del producto asociado Los datos técnicos indicados en las instrucciones de uso pueden cambiar en relación con este accesorio.
INSTRUCCIONES DE SEGURIDAD
- Lee atentamente estas instrucciones.
- Guarda toda la información y las instrucciones en un lugar seguro.
- Sigue las instrucciones.
- Utiliza los accesorios sólo de la manera prevista.
ADVERTENCIA : La instalación del módulo de expansión solo puede ser realizada por personal cualificado. Si no está capacitado para ello, no intente instalar el módulo de expansión por sí mismo, sino que recurra a la ayuda de empresas profesionales. ¡Asegúrese de que no entren cuerpos extraños en la carcasa!
PELIGRO : ¡MANTENER ALEJADO DE LOS NIÑOS! ¡EL PRODUCTO CONTIENE PIEZAS PEQUEÑAS QUE PODRÍAN SER INGERIDAS Y MATERIAL DE EMBALAJE QUE PODRÍA SER INGERIDO! ¡LAS BOLSAS DE PLÁSTICO DEBEN MANTENERSE FUERA DEL ALCANCE DE LOS NIÑOS!
CONTENIDO DE LA ENTREGA
Saque el producto del envase y retire todo el material de embalaje. Compruebe que la entrega está completa e intacta y notifique a su distribuidor inmediatamente después de la compra si la entrega no está completa o está dañada. El paquete entregado incluye:
- 1 módulo de expansión XEDAI
- Instrucciones de montaje
MONTAJE
- Desenchufe el amplificador de potencia de la red eléctrica (desconecte el conector eléctrico).

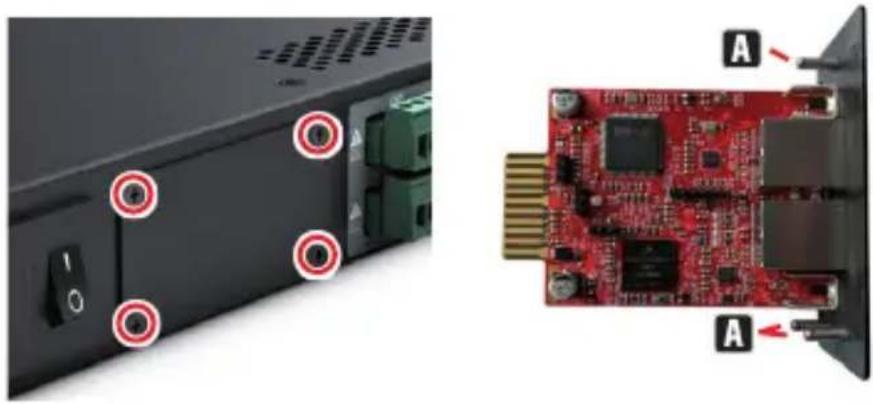

- Afloje y retire los cuatro tornillos de la tapa de la ranura de expansión con una herramienta adecuada (ver las marcas en la ilustración). Guarde la tapa para más adelante.
- Deslice el módulo de expansión por la ranura de expansión, asegurándose de que los terminales de conexión del módulo se insertan correctamente en el conector del amplificador de potencia. Los pines de guía montados de forma asimétrica en la placa del módulo garantizan que este solo pueda conectarse en el sentido correcto A.
- A continuación, atornille el módulo de expansión a la carcasa del amplificador de potencia. Para ello, utilice los tornillos previamente retirados de la tapa de la ranura de expansión.
Interfaz Ethernet con conector RJ45 para controlar el amplificador de instalación fija mediante el software gratuito QUESTRA.
2 DANTE™
Interfaz Dante™ con conector RJ45 para conectar los amplificadores IPA a una red de audio Dante™ (4 entradas y 4 salidas).
3 ESTADO
El LED de estado proporciona información sobre la integración interna entre la tarjeta y la placa principal del amplificador de potencia IPA (compatibilidad del firmware, problemas de comunicación interna):
- Parpadea de color blanco durante el arranque. La unidad está cargando los datos para el IPA.
- Se ilumina de color blanco fijo: La conectividad de la tarjeta está preparada. Configuración IP correcta.
- Se ilumina de color rojo fijo: El firmware no es compatible con la placa base; problemas de conectividad.
- Parpadea en color blanco (lento/rápido) durante el restablecimiento de la IP.
4 IP RESET
Una pulsación larga activa el restablecimiento de la IP. Inicialmente, el LED de estado parpadea lentamente de color blanco; al pulsar el botón durante 5 segundos, el LED de estado parpadeará rápidamente para indicar que el restablecimiento de la IP empezará tras liberar el botón.
CONEXIÓN A LA RED
El módulo XEDAI de LD Systems permite el control remoto de dispositivos compatibles, como los amplificadores de la serie IPA, a través de la red informática. Una vez instalado el módulo XEDAI a un equipo, este puede conectarse a la red informática y controlarse mediante un ordenador con el software QUESTRA de LD Systems.

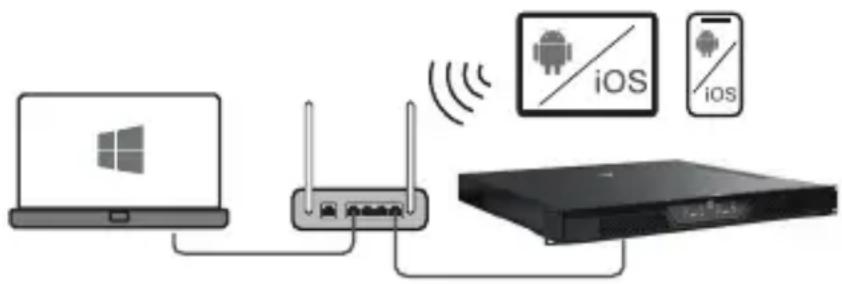

REQUISITOS PARA EL FUNCIONAMIENTO
- Ordenador con el software QUESTRA instalado
- Interfaz de red (router, conmutador) con multicast activado (activar el protocolo IGMP).
- Cable Ethernet. Utilice un cable Ethernet RJ45 estándar (cat. 5e o superior) para todas las conexiones por cable.
Los módulos XEDAI se entregan con una dirección IP estática por defecto: 192.168.0.192. Para que el software Questra pueda detectar el equipo, asegúrese de que la dirección IP del ordenador donde está instalado el software Questra está configurada en el mismo segmento de red que los módulos XEDAI. Vea las notas más abajo.
- Direcciones IP : 192.168.0.X/24 (donde X puede ser cualquier valor entre 1 y 254, excepto 192 que ya es utilizado por defecto por los módulos XEDAI)
• Máscara de red : 255.255.255.0

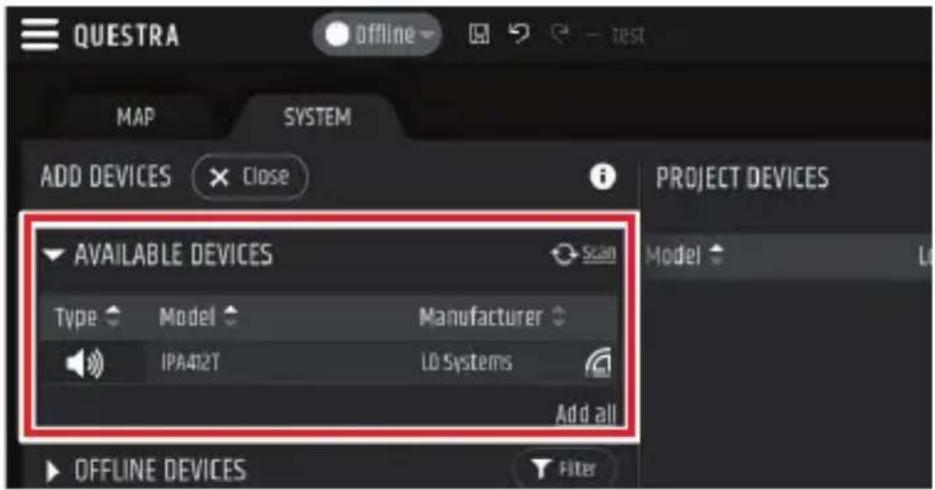

Una vez que un dispositivo con un módulo XEDAI se conecta a la red eléctrica y se enciende, se mostrará en la sección AVAILABLE DEVICES dentro de ADD DEVICES a la izquierda. Tenga en cuenta que para poder detectar el dispositivo, el tráfico multicast debe estar activado en el conmutador/router.


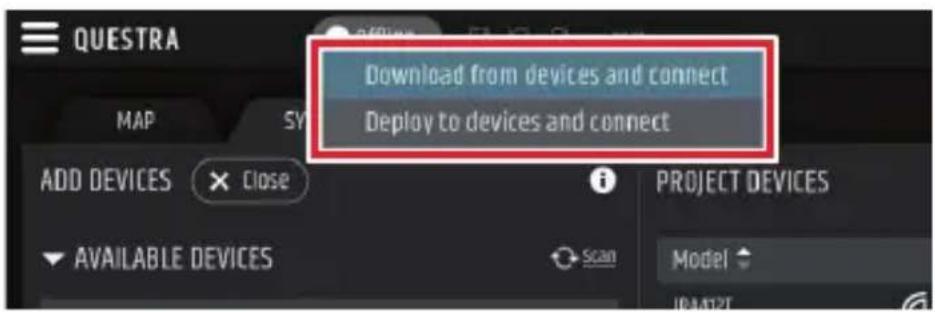

DEVICES para poder configurarlo. A continuación, haga clic en el botón Offline de la parte superior de la pantalla y seleccione Download from Devices and connect para conectarse al dispositivo.
Cuando el dispositivo esté en línea, haga clic en el dispositivo en la lista PROJECT DEVICES y seleccione el menú SETTINGS de la derecha para ir directamente al
menú de ajustes y cambiar la configuración IP del dispositivo. Para más detalles sobre la configuración completa del dispositivo con el software QUESTRA, descargue la última versión desde el sitio web de LD Systems (www.ld-systems.com) en el ordenador y lea el manual de usuario.
El software Questra no solo permite una configuración exhaustiva de los dispositivos compatibles, como los amplificadores de la serie IPA, sino que también permite integrar equipos de control remoto de otras marcas y crear paneles de control personalizados por el usuario que pueden controlarse mediante las aplicaciones de control remoto Questra, disponibles para iOS, Android, Windows y Mac OS. Descargue la última versión del software QUESTRA desde la web de LD Systems (www.ld-systems.com), compruebe los requisitos del sistema para el software y siga las instrucciones del software para empezar a configurar un dispositivo.
CONTROLADOR DANETM
La configuración de una red Dante™ se realiza con la ayuda del software gratuito DANTE™ CONTROLLER. Descargue el software desde la web del fabricante www.audinate.com e instálelo en un ordenador. Conecte la tarjeta Ethernet del ordenador a la red Dante™ a la que está conectada la tarjeta Dante™ del módulo XEDAI mediante un cable de red (cat. 5e o superior) y ejecute el software Dante™ Controller. El software detecta automáticamente los dispositivos. El usuario puede encaminar las señales con un clic del ratón y editar los nombres de cada dispositivo y canal. El software puede mostrar la dirección IP, la dirección MAC e información sobre los dispositivos de la red Dante™.
Una vez terminada la configuración de los dispositivos de la red Dante™, puede cerrar el software Dante™ Controller y desconectar el ordenador de la red. La configuración de los dispositivos de la red se guarda en memoria.
DATOS TÉCNICOS
Referencia del producto LDXEDAI
Tipo de producto Módulo de expansión para control por Ethernet y audio en red a través de DanteTM de Audinate
Compatibilidad Amplificadores de potencia LD IPA para instalaciones fijas
Controles Botón de restablecimiento de IP
Software de aplicación QUESTRA (descarga gratuita)
Indicadores LED RJ45: Enlace / Actividad LED de 2 colores para el estado de la conexión interna
Dimensiones (An. × Al. × F.) 82,5 × 36,5 × 76,3 mm
Peso 0,055 kg
Ethernet
Conector RJ45
Chip STM32H743
Protocolo de transmisión TCP/IP y UDP
Ethernet estándar 10/100 Base-T
Conexiones en paralelo 4
Consumo 1,075 W (enlace descend.), 1,375 W (enlace ascend.)
Dante™
Conector RJ45
Chip UXT-01-004
Protocolo de transmisión Audio en red Dante
Canales de audio 4 × 4
Frecuencia de muestreo 44.1 / 48 / 88.2 / 96 kHz
Ethernet estándar 10/100 Base-T
Consumo 0,875 W (enlace descend.) 0,925 W (enlace ascend.)
ÉLIMINATION
EMBALLAGE :
DECLARACIONES DEL FABRICANTE
GARANTÉA DEL FABRICANTE Y LIMITACIÓN DE RESPONSABILIDAD
Adam Hall GmbH, Adam-Hall-Str. 1, D-61267 Neu Anspach / E-Mail Info@adamhall.com / +49 (0)6081 9419-0.
Nuestras condiciones de garantía actuales y la limitación de responsabilidad se pueden encontrar en:
https://cdn-shop.adamhall.com/media/pdf/MANUFACTURERS-DECLARATIONS_LD_SYSTEMS.pdf. En caso de servicio, póngase en contacto con su distribuidor.
CONFORMIDAD CE
Adam Hall GmbH declara por la presente que este producto cumple con la siguiente directiva (si procede).
Directiva de baja tensión (2014/35/UE)
Directiva CEM (2014/30/UE)
RoHS (2011/65/UE)
ROJO (2014/53/EU)
DECLARACIÓN DE CONFORMIDAD CE
Las declaraciones de conformidad de los productos sujetos a la Directiva LVD, EMC y RoHS pueden solicitarse en info@adamhall.com.
La declaración de conformidad de los productos sujetos a la Directiva DER puede descargarse de www.adamhall.com/compliance/.
Se reservan las erratas y los errores, así como los cambios técnicos o de otro tipo
