XEDAI - Ricevitore LD Systems - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo XEDAI LD Systems in formato PDF.
| Tipo di prodotto | Modulo di estensione per controllo Ethernet e rete audio Dante |
| Marca | LD Systems |
| Modello | XEDAI |
| Compatibilità | Amplificatori di potenza LD IPA |
| Dimensioni (L × A × P) | 82,5 × 36,5 × 76,3 mm |
| Peso | 0,055 kg |
| Consumo elettrico (Ethernet) | 1,075 W (collegamento disattivato), 1,375 W (collegamento attivato) |
| Consumo elettrico (Dante) | 0,875 W (collegamento disattivato), 0,925 W (collegamento attivato) |
| Interfacce | RJ45 Ethernet (controllo), RJ45 Dante (audio) |
| Chip Ethernet | STM32H743 |
| Chip Dante | UXT-01-004 |
| Canali audio Dante | 4 × 4 |
| Frequenza di campionamento Dante | 44,1 / 48 / 88,2 / 96 kHz |
| Protocolli di rete | TCP/IP, UDP, Dante |
| Indirizzo IP predefinito | 192.168.0.192 |
| Software di configurazione | QUESTRA (gratuito), Dante Controller |
| Elementi di comando | Pulsante di reset IP |
| Indicatori LED | Stato (bianco/rosso), Collegamento/Attività RJ45 |
| Contenuto della confezione | Modulo di estensione XEDAI, istruzioni di montaggio |
| Sicurezza | Installazione solo da parte di personale qualificato; tenere fuori dalla portata dei bambini (piccole parti) |
Domande frequenti - XEDAI LD Systems
Domande degli utenti su XEDAI LD Systems
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Ricevitore in formato PDF gratuitamente! Trova il tuo manuale XEDAI - LD Systems e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. XEDAI del marchio LD Systems.
MANUALE UTENTE XEDAI LD Systems
INFORMAZIONI SUL PRODOTTO 49
ISTRUZIONI DI SICUREZZA 49
MATERIALE COMPRESO NELLA FORNITURA 50
MONTAGGIO 50
COLLEGAMENTI, CONTROLLI E INDICATORI 51
CONNESSIONE DI RETE 52
CONTROLLORE DANTE ^TM 54
DATI TECNICI 55
SMALTIMENTO 56
DICHIARAZIONI DEL PRODUTTORE 57
ENGLISH
Modulo di estensione con interfaccia di controllo Ethernet e interfaccia Dante per gli stadi di uscita delle installazioni LD IPA.
INFORMAZIONI SUL PRODOTTO
Questo articolo è un accessorio specifico per il prodotto, da utilizzare esclusivamente con l'amplificatore di potenza da installazione LD Systems IPA. Queste istruzioni di montaggio non sostituiscono le istruzioni per l'uso del prodotto associato. Leggi sempre prima le relative istruzioni per l'uso. Questo accessorio non influisce sull'uso previsto del prodotto associato. Osservare le istruzioni di sicurezza contenute nelle istruzioni per l'uso del prodotto associato! I dati tecnici riportati nelle istruzioni per l'uso possono cambiare in relazione a questo accessorio.
ISTRUZIONI DI SICUREZZA
- Leggi attentamente queste istruzioni.
- Conserva tutte le informazioni e le istruzioni in un luogo sicuro.
- Segui le istruzioni.
- Utilizza gli accessori solo nel modo previsto.
AVVERTENZA: L'installazione del modulo di espansione può essere eseguita unicamente da personale qualificato. Se non si dispone delle qualifiche adeguate, non provare a installare il modulo di espansione da soli. Chiedere l'aiuto di aziende professionali. Aver cura che non entrino corpi estranei nell'alloggiamento.
PERICOLO: TENERE LONTANO DAI BAMBINI! IL PRODOTTO CONTIENE PICCOLE PARTI CHE POSSONO ESSERE INGERITE E MATERIALE DI IMBALLAGGIO CHE PUÒ ESSERE INGERITO! I SACCHETTI DI PLASTICA DEVONO ESSERE TENUTI FUORI DALLA PORTATA DEI BAMBINI!
MATERIALE COMPRESO NELLA FORNITURA
Estrarre il prodotto dalla confezione ed eliminare tutto il materiale di imballaggio. Controllare che la consegna sia completa e intatta, e informare il distributore immediatamente dopo l'acquisto se non è completa o è danneggiata. Il materiale fornito in dotazione con il prodotto comprende:
• 1x modulo di estensione XEDAI
- Istruzioni di montaggio
MONTAGGIO
- Scollegare completamente il finale di potenza dalla rete elettrica (staccare la spina).

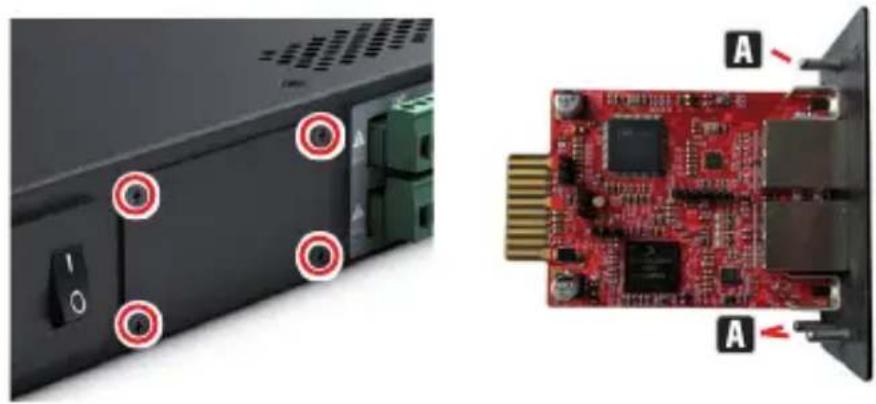

- Allentare e rimuovere le quattro viti dal coperchio dello slot di espansione con un attrezzo adatto (v. i punti nella figura). Conservare il coperchio per una successiva conversione.
- Far scorrere il modulo di espansione nell'apposito slot, avendo cura che la striscia di contatto del modulo scorra correttamente nella striscia di connessione del finale di potenza. I perni di guida montati asimmetricamente sulla piastra del modulo assicurano che il modulo non possa essere installato nel senso sbagliato A.
- Ora avvitare il modulo all'alloggiamento del finale di potenza utilizzando le viti in precedenza allentate dal coperchio dello slot di espansione.
Interfaccia Ethernet con presa RJ45 per controllare il finale di potenza di installazione tramite il software applicativo QUESTRA, disponibile gratuitamente.
2 DANTE™
Interfaccia Dante™ con presa RJ45 per collegare i finali di potenza IPA a una rete audio Dante™ (4 IN - 4 OUT).
3 STATO
Il LED di stato fornisce informazioni sull'integrazione interna tra la scheda e la scheda principale del finale di potenza IPA (compatibilità del firmware, problemi di comunicazione interna):
- Lampeggio bianco durante l'avvio. L'unità sta caricando i dati per IPA.
- Bianco fisso: lo stack di rete della scheda è pronto. Le impostazioni IP sono state configurate correttamente.
- Rosso fisso: il firmware non è compatibile con la scheda madre, problemi con lo stack di rete.
- Lampeggio bianco (lento/veloce) durante la procedura di reset dell'IP.
4 IP RESET
Una pressione prolungata attiva la procedura di reset dell'IP. All'inizio il LED di stato lampeggia lentamente in bianco; quando il pulsante viene premuto per 5 secondi il LED di stato lampeggia rapidamente per indicare che la procedura di reset dell'IP verrà eseguita dopo il rilascio del pulsante.
CONNESSIONE DI RETE

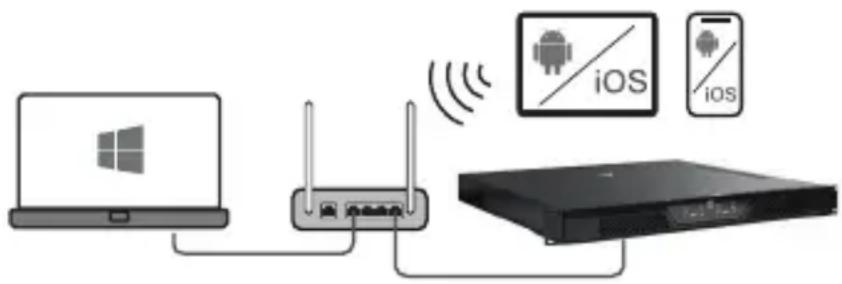

Il modulo XEDAI di LD Systems consente il controllo remoto di dispositivi compatibili, come i finali di potenza della serie IPA, attraverso la rete. Una volta installato in un dispositivo, il modulo XEDAI può essere collegato a un'infrastruttura di rete e controllato da un computer su cui gira il software QUESTRA di LD Systems.
- Computer con il software QUESTRA installato
- Interfaccia di rete (router, switch) con traffico multicast attivato (attiva il protocollo IGMP).
- Cavo Ethernet. Usare un cavo Ethernet RJ45 standard (cat. 5e o migliore) per tutte le connessioni cablate.
I moduli XEDAI vengono forniti con un indirizzo IP statico preconfigurato (192.168.0.192) come standard. Per riconoscere l'unità con il software Questra, verificare che le impostazioni IP del computer su cui è installato il software Questra siano configurate nello stesso intervallo di rete dei moduli XEDAI. V. le note di seguito.
- Intervallo IP : 192.168.0.X/24 (dove X può essere un valore qualsiasi compreso tra 1 e 254, tranne 192 che è già utilizzato di default dai moduli XEDAI)
• Maschera di rete : 255.255.255.0

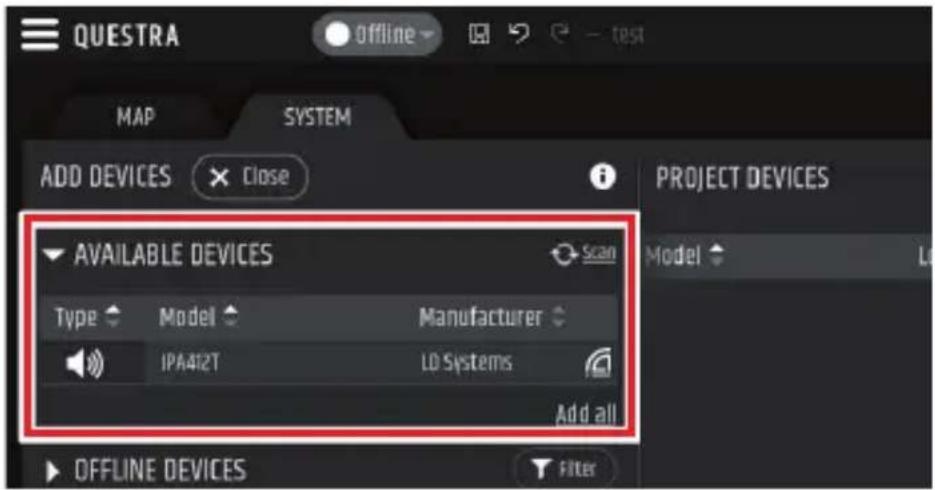

Dopo che un dispositivo con modulo XEDAI è collegato alla rete e acceso, apparirà nella sezione AVAILABLE DEVICES (dispositivi disponibili) sotto ADD DEVICES (aggiungi dispositivi) a sinistra. Tenere presente che affinché il dispositivo venga rilevato, il traffico multicast deve essere abilitato nell'interruttore/router.


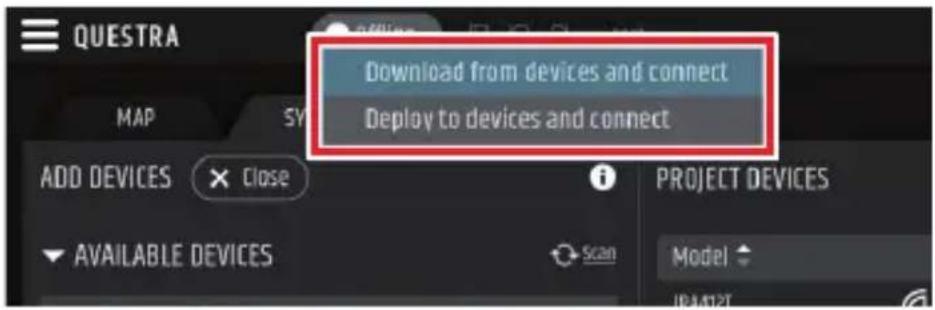

Una volta che l'unità è online, fare clic sull'unità nell'elenco PROJECT DEVICES (Dispositivi di progetto) e selezionare il menu SETTINGS a destra per accedere direttamente al menu delle impostazioni e modificare le impostazioni IP
dell'unità. Per maggiori dettagli sulla configurazione completa dell'unità con il software QUESTRA, scaricare l'ultima versione dal sito web di LD Systems (www.ld-systems.com) sul computer e leggere il manuale di istruzioni.
Il software Questra non solo consente una configurazione completa dei dispositivi compatibili, come i finali di potenza della serie IPA, ma offre anche funzionalità di integrazione per unità di controllo remoto di terze parti e permette agli utenti di creare pannelli di controllo personalizzati che possono essere controllati tramite le app di controllo remoto Questra disponibili per i sistemi operativi iOS, Android, Windows e MAC.
Scaricare l'ultima versione del software QUESTRA dal sito web di LD Systems (www.ld-systems.com) sul computer, controllare i requisiti di sistema del software e seguire le istruzioni del software per iniziare a configurare un'unità.
CONTROLLORE DANETM
L'impostazione di una rete Dante™ si esegue con l'aiuto del software gratuito DANTE™ CONTROLLER. Scaricare il software dal sito web del produttore www.audinate.com e installarlo su un computer. Collegare l'interfaccia Ethernet del computer alla rete Dante™ a cui è collegata l'interfaccia Dante™ del modulo XEDAI utilizzando un cavo di rete (cat. 5e o superiore), quindi avviare il software Dante™ Controller. Il software rileva automaticamente i dispositivi.
L'instradamento del segnale avviene con un clic del mouse e le denomina-zioni dei dispositivi e dei canali possono essere modificate individualmente dall'utente. L'indirizzo IP, l'indirizzo MAC e altre informazioni sui dispositivi della rete Dante™ possono essere visualizzati nel software.
Quando la configurazione delle unità della rete Dante™ è completata, il software Dante™ Controller può essere chiuso e il computer scollegato dalla rete. Le impostazioni delle unità della rete permangono.
DATI TECNICI
Codice articolo LDXEDAI
Tipologia di prodotto Modulo di espansione per il controllo Ethernet e il collegamento in rete audio tramite Dante™ di Audinate
Compatibilità Finali di potenza per IPA LD
Elemento di controllo Pulsante per resettare l'IP
Software applicativo QUESTRA (download gratuito)
Indicatori LED RJ45: Link / Attività
LED a 2 colori per lo stato della
connessione interna
Dimensioni (L × H × P) 82,5 × 36,5 × 76,3 mm
Peso 0.055 kg
Ethernet
Interfaccia RJ45
Chip STM32H743
Protocollo di trasmissione TCP/IP E UDP
Standard Ethernet 10/100 Base-T
Connessioni parallele 4
Consumo energetico 1,075 W (collegamento disattivato), 1,375 W (collegamento attivato)
Dante™
Interfaccia RJ45
Chip UXT-01-004
Protocollo di trasmissione Rete audio Dante
Canali audio 4 × 4
Frequenze di 44.1 / 48 / 88.2 / 96 kHz
campionamento
Standard Ethernet 10/100 Base-T
Consumo energetico 0,875 W (collegamento disattivato), 0,925 W (collegamento attivato)
SMALTIMENTO
IMBALLAGGIO :
- Gli imballaggi possono essere riciclati attraverso i consueti canali di smaltimento.
- Separa l'imballaggio in base alle leggi sullo smaltimento e alle norme sul riciclaggio vigenti nel tuo paese.
PRODOTTO :
- Questo prodotto è soggetto alla Direttiva Europea sui Rifiuti di Apparecchiature Elettriche ed Elettroniche e successive modifiche. Direttiva WEEE Rifiuti di apparecchiature elettriche ed elettroniche. I vecchi elettrodomestici non vanno gettati nei rifiuti domestici. Il vecchio apparecchio deve essere smaltito tramite un'azienda autorizzata allo smaltimento dei rifiuti o un impianto di smaltimento comunale. Rispetta le norme vigenti nel tuo paese!
- Rispetta tutte le leggi e le normative sullo smaltimento di vigenti nel tuo Paese.
- Come cliente privato, puoi ottenere informazioni sulle opzioni di smaltimento ecologico dal rivenditore presso il quale è stato acquistato il prodotto o dalle autorità regionali competenti.
DICHIARAZIONI DEL PRODUTTORE
GARANZIA DEL PRODUTTORE E LIMITAZIONE DI RESPONSABILITÀ
Adam Hall GmbH, Adam-Hall-Str. 1, D-61267 Neu Anspach / E-Mail Info@adamhall.com / +49 (0)6081 9419-0.
Le nostre attuali condizioni di garanzia e la limitazione di responsabilità sono disponibili all'indirizzo:
https://cdn-shop.adamhall.com/media/pdf/MANUFACTURERS-DECLARATIONS_LD_SYSTEMS.pdf. In caso di assistenza, contattare il proprio partner commerciale.
CONFORMITÀ CE
Adam Hall GmbH dichiara che questo prodotto è conforme alla seguente direttiva (se applicabile).
Direttiva sulla bassa tensione (2014/35/UE)
Direttiva EMC (2014/30/UE)
RoHS (2011/65/UE)
ROSSO (2014/53/UE)
DICHIARAZIONE DI CONFORMITÀ CE
Le dichiarazioni di conformità per i prodotti soggetti alle direttive LVD, EMC, RoHS possono essere richieste a info@adamhall.com.
Le dichiarazioni di conformità per i prodotti soggetti alla Direttiva RED possono essere scaricate dal sito www.adamhall.com/compliance/.
I refusi e gli errori, così come le modifiche tecniche o di altro tipo sono riservati!
