MANUALE UTENTE AMP 205 AV LD Systems

INFORMAZIONI SU QUESTE

ISTRUZIONI PER L'USO 80

UTILIZZO IN CONFORMITÀ ALLE NORMATIVE 80

SPIEGAZIONI DI TERMINI E SIMBOLI 80

ISTRUZIONI DI SICUREZZA 81

NOTE PER LE UNITÀ DI INSTALLAZIONE INTERNE 83

CONTENUTO DELL'IMBALLAGGIO 84

INTRODUZIONE 84

CONNESSIONI, ELEMENTI DI COMANDO

E INDICATORI 85

COLLEGAMENTI A MORSETTIERA 88

ESEMPI DI CONNESSIONE 89

MONTAGGIO SOTTO/SU TAVOLO 90

CURA, MANUTENZIONE E RIPARAZIONE 90

DIMENSIONI 91

DATI TECNICI 92

SMALTIMENTO 94

DICHIARAZIONI DEL PRODUTTORE 94

ENGLISH

YOU HAVE MADE THE RIGHT CHOICE!

Questa unità è stata progettata e prodotta secondo standard di alta qualità per garantire un funzionamento senza problemi per molti anni. Questo è ciò che LD Systems rappresenta con il suo nome e la sua pluriennale esperienza come produttore di prodotti audio di alta qualità. Leggere attentamente le presenti istruzioni per l'uso in modo da poter sfruttare al meglio il nuovo prodotto LD Systems. Ulteriori informazioni su LD Systems sono disponibili sul nostro sito web WWW.LD-SYSTEMS.COM

INFORMAZIONI SU QUESTE ISTRUZIONI PER L'USO

• Prima della messa in funzione, leggere attentamente le istruzioni di sicurezza e l'intero manuale.
• Osservare le avvertenze riportate sull'apparecchio e nelle istruzioni per l'uso.
• Tenere sempre a portata di mano le istruzioni per l'uso.
• In caso di vendita o cessione dell'apparecchio, assicurarsi di consegnare anche le presenti istruzioni per l'uso, in quanto costituiscono una parte essenziale del prodotto.

UTILIZZO IN CONFORMITÀ ALLE NORMATIVE

Il prodotto è un dispositivo per installazioni audio professionali!
Il prodotto è stato sviluppato per l'uso professionale nel campo dell'installazione audio e non è adatto all'uso domestico!
Inoltre, questo prodotto è destinato all'installazione da parte di personale qualificato in possesso di conoscenze specialistiche e per l'utilizzo da parte di persone addestrate!
L'uso del prodotto al di fuori dei dati tecnici e delle condizioni operative specificate è considerato un uso improprio!
È esclusa la responsabilità per danni a persone e cose dovuti a un uso improprio!
Il prodotto non è adatto a:
- Persone (compresi i bambini) con ridotte capacità fisiche, sensoriali o mentali o con mancanza di esperienza e conoscenza.
- Bambini (i bambini devono essere istruiti a non giocare con l'apparecchio).

SPIEGAZIONI DI TERMINI E SIMBOLI

1. PERICOLO: la parola PERICOLO, eventualmente in combinazione con un simbolo, indica immediatamente situazioni o condizioni pericolose per la vita e l'incolumità delle persone.
2. AVVERTENZA: la parola AVVERTENZA, eventualmente abbinata a un simbolo, indica situazioni o condizioni potenzialmente pericolose per la vita e l'incolumità delle persone.
3. ATTENZIONE: la parola ATTENZIONE, eventualmente abbinata a un simbolo, viene utilizzata per indicare situazioni o condizioni che possono provocare lesioni.
4. ATTENZIONE: la parola ATTENZIONE, eventualmente abbinata a un simbolo, viene utilizzata per indicare situazioni o condizioni che possono causare danni a cose e/o all'ambiente.

Questo simbolo indica i pericoli che possono causare scosse elettriche.

Questo simbolo indica punti di pericolo o situazioni pericolose.

Questo simbolo indica i pericoli dovuti alle superfici calde.

Questo simbolo indica i pericoli dovuti a livelli di volume elevati.

Questo simbolo indica informazioni supplementari sul funzionamento del prodotto.

Questo simbolo indica un'unità che non contiene parti sostituibili dall'utente.

Questo simbolo indica un'apparecchiatura elettrica progettata principalmente per l'uso in interni.

ISTRUZIONI DI SICUREZZA

PERICOLO:

1. Non aprire o modificare l'unità.
2. Se l'apparecchio non funziona più correttamente, se liquidi o oggetti sono penetrati all'interno dell'apparecchio o se l'apparecchio è stato danneggiato in qualsiasi altro modo, spegnerlo immediatamente e scollegarlo dall'alimentazione. Questo apparecchio può essere riparato solo da personale specializzato autorizzato.
3. Per le unità di classe di protezione 1, il conduttore di terra deve essere collegato correttamente. Non interrompere mai il conduttore di protezione. I dispositivi della classe di protezione 2 non dispongono di un conduttore di terra di protezione.
4. Assicurarsi che i cavi sotto tensione non siano attorcigliati o danneggiati meccanicamente in altro modo.
5. Non escludere mai il fusibile dell'apparecchio.

ATTENZIONE:

1. L'apparecchio non deve essere messo in funzione se presenta danni evidenti.
2. L'unità può essere installata solo in stato di assenza di tensione.
3. Se il cavo di alimentazione dell'apparecchio è danneggiato, non mettere in funzione l'apparecchio.
4. I cavi di rete collegati in modo permanente possono essere sostituiti solo da personale qualificato.

ATTENZIONE:

1. Non mettere in funzione l'unità se è stata esposta a forti sbalzi di temperatura (ad esempio, dopo il trasporto). L'umidità e la condensa potrebbero danneggiare l'unità. Non accendere l'unità finché non ha raggiunto la temperatura ambiente.
2. Assicurarsi che la tensione e la frequenza della rete di alimentazione corrispondano ai valori indicati sull'apparecchio. Se l'unità è dotata di un selettore di tensione, non collegare l'unità finché non è impostata correttamente. Utilizzare esclusivamente cavi di rete idonei.
3. Per scollegare l'apparecchio dalla rete elettrica in tutti i poli, non è sufficiente premere l'interruttore di accensione/spegnimento dell'apparecchio.
4. Assicurarsi che il fusibile utilizzato corrisponda al tipo stampato sull'unità.
5. Assicurarsi che siano state adottate misure adeguate contro le sovratensioni (ad es. fulmini).
6. Rispettare la corrente di uscita massima specificata per le unità con collegamento Power Out. Assicurarsi che l'assorbimento totale di corrente di tutte le unità collegate non superi il valore specificato.
7. Sostituire i cavi di rete collegabili solo con quelli originali.

PERICOLO:

1. Pericolo di soffocamento! I sacchetti di plastica e le piccole parti devono essere tenuti fuori dalla portata di persone (compresi i bambini) con ridotte capacità fisiche, sensoriali o mentali.
2. Pericolo di caduta! Assicurarsi che l'unità sia installata in modo sicuro e non possa cadere. Usare solo supporti o supporti adeguati (soprattutto per le installazioni permanenti). Assicurarsi che gli accessori siano installati e fissati correttamente. Assicurarsi che vengano rispettate le norme di sicurezza applicabili.

ATTENZIONE:

1. Utilizzare l'apparecchio solo nel modo previsto.
2. Utilizzare l'apparecchio solo con gli accessori raccomandati e previsti dal produttore.
3. Durante l'installazione, rispettare le norme di sicurezza vigenti nel proprio Paese.
4. Dopo aver collegato l'unità, controllare tutti i percorsi dei cavi per evitare danni o incidenti, ad esempio per il rischio di inciampare.
5. Rispettare la distanza minima specificata dai materiali normalmente infiammabili! Se non è esplicitamente indicato, la distanza minima è di 0,3 m.

ATTENZIONE:

1. Nel caso di componenti mobili, come le staffe di montaggio o altri componenti mobili, esiste la possibilità di incepparsi.
2. Nel caso di unità con componenti a motore, esiste il rischio di lesioni dovute al movimento dell'unità. I movimenti improvvisi dell'apparecchiatura possono provocare reazioni di spavento.

ATTENZIONE:

1. Non installare o far funzionare l'apparecchio in prossimità di radiatori, bocchette di calore, stufe o altre fonti di calore. Assicurarsi sempre che l'unità sia installata in modo da essere sufficientemente raffreddata e da non surriscaldarsi.
2. Non collocare fonti di accensione come candele accese vicino all'apparecchio.
3. Le aperture di ventilazione non devono essere coperte e le ventole non devono essere bloccate.
4. Per il trasporto, utilizzare l'imballaggio originale o quello fornito dal produttore.
5. Evitare urti o colpi all'unità.
6. Rispettare la classe di protezione IP e le condizioni ambientali, quali temperatura e umidità, secondo le specifiche.
7. I dispositivi possono essere costantemente sviluppati. In caso di discrepanze tra le istruzioni per l'uso e l'etichetta dell'apparecchio per quanto riguarda le condizioni di funzionamento, le prestazioni o altre caratteristiche dell'apparecchio, le informazioni sull'apparecchio hanno sempre la precedenza.
8. L'unità non è adatta ai climi tropicali e al funzionamento al di sopra dei 2000 m di altitudine.

ATTENZIONE:

Il collegamento dei cavi di segnale può causare un notevole rumore. Assicurarsi che i dispositivi collegati all'uscita siano silenziosi quando sono collegati. In caso contrario, i livelli di rumore possono causare danni.

ATTENZIONE AI PRODOTTI AUDIO AD ALTO VOLUME!

Questa unità è destinata all'uso professionale.

Il funzionamento commerciale di questo apparecchio è soggetto alle normative e alle linee guida nazionali applicabili per la prevenzione degli incidenti.

Danni all'udito dovuti al volume elevato e all'esposizione continua: l'uso di questo prodotto può generare livelli di pressione sonora (SPL) elevati che possono causare danni all'udito. Evitare l'esposizione a volumi elevati.

NOTE PER LE UNITÀ DI INSTALLAZIONE INTERNE

1. Le unità per applicazioni di installazione sono progettate per il funzionamento continuo.
2. I dispositivi per l'installazione all'interno non sono resistenti alle intemperie.
3. Anche le superfici e le parti in plastica delle unità di installazione possono invecchiare, ad esempio a causa dei raggi UV e delle variazioni di temperatura. In genere, ciò non comporta limitazioni funzionali.
4. Nel caso di unità installate in modo permanente, è prevedibile il deposito di impurità, ad esempio polvere. È fondamentale osservare le istruzioni per la cura.
5. Se non diversamente specificato sull'unità o nei dati tecnici, le unità sono adatte a le unità sono destinate ad altezze di installazione inferiori a 5 metri.

CONTENUTO DELL'IMBALLAGGIO

Estrarre il prodotto dalla confezione e rimuovere tutto il materiale di imballaggio. Verificare la completezza e l'integrità della consegna e informare il proprio distributore di fiducia immediatamente dopo l'acquisto in caso di consegna incompleta o danneggiata.

In dotazione con il prodotto viene fornito:

• 1 finale di potenza da installazione AMP 205 AV
  • 1 adattatore
• 1 set di morsettiere
• 1 set di piedini in gomma (preassemblati)
• 1 kit per il montaggio sotto o sopra tavolo
• Manuale d'istruzioni

INTRODUZIONE

L'AMP 205 AV di LD Systems è il complemento perfetto per diffondere il suono di un sistema AV. Semplicemente collegando la sorgente video, il sistema estrae l'audio e lo trasmette in stereo agli altoparlanti. Grazie alla connessione HDMI passante, collegare l'AMP 205 AV al dispositivo di visualizzazione è facilissimo.

Alimentato da un finale di potenza 2 x 50 W di classe D ad alta efficienza, ha uscite a 4 Ω e un pannello frontale di uso intuitivo dotato di LED di segnale, clip e protezione.

Il formato estremamente ridotto, solo 142 x 44 x 222 mm, e le piastre di montaggio fornite in dotazione ne consentono l'installazione discreta quasi ovunque: dietro gli schermi, sotto i tavoli o persino negli spazi destinati al trattamento dell'aria e sopra i soffitti plenum. In alternativa, può essere alloggiata in 1/3 di rack da 19". Con il vassoio rack opzionale si possono affiancare fino a quattro prodotti della serie TICA® e realizzare un sistema che risponda alle proprie esigenze sfruttando uno spazio rack minimo.

L'AMP 205 AV utilizza un alimentatore esterno da 24 V. Le connessioni a morsettiera per le uscite analogiche e le connessioni GPIO facilitano il cablaggio.

Grazie alla connettività del telecomando per dispositivi di terze parti, è possibile regolare il volume su entrambi i canali o mettere il finale di potenza in modalità standby in qualsiasi momento, anche quando è nascosto. La modalità di standby automatica opzionale consente di risparmiare energia quando l'audio non è in funzione.

La soluzione perfetta per installatori professionisti e utenti che vogliono assicurare un audio d'eccezione per i sistemi video.

CARATTERISTICHE

• Mini finale di potenza professionale con estrattore audio HDMI
• Uscita e ingresso HDMI e uscite di linea stereo
• Finale di potenza di classe D a due canali da 50 W con uscite a bassa impedenza
• Ingombro compatto e raffreddamento passivo
• Controllo in remoto di selezione della sorgente, standby e volume
• Alimentatore esterno da 100 - 240 V
• Piastre di montaggio per un'installazione flessibile e discreta, anche sopra controsoffitti
• Standby automatico per risparmiare energia
• Uscita di linea bilanciata e uscita dell'altoparlante con morsettiere
• Pannello frontale facile da usare, con LED di segnale, clip e protezione
  • Vassoio rack opzionale combinabile con altri prodotti della serie TICA®

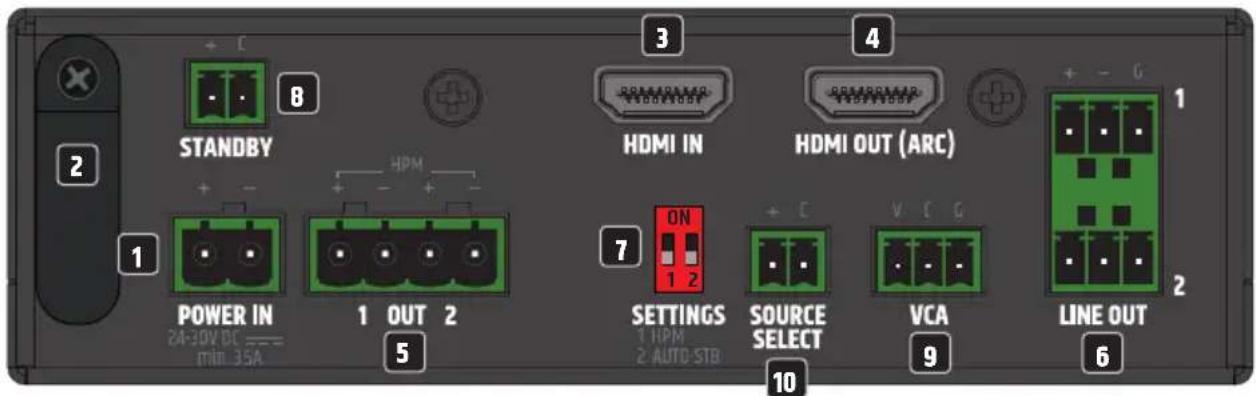

CONNESSIONI, ELEMENTI DI COMANDO E INDICATORI

STANDBY POWER IN 24-30V DC ———— min. 35A 1 8 HPM 1 OUT 2 5 3 HDMI IN 7 ON 1 2 SETTINGS 1 HPM 2 AUTO STB 4 HDMI OUT (ARC) + - G V C G VCA 9 LINE OUT 6 10

1 POWER IN

Collegamento a morsettiera per l'alimentazione elettrica del dispositivo. Per evitare di danneggiare il dispositivo, utilizzare unicamente l'adattatore originale (fornito in dotazione).

Utilizzare il dispositivo antistrappo per bloccare il cavo flessibile dell'adattatore e proteggere dai danni il collegamento a morsettiera per l'alimentazione elettrica del dispositivo e la morsettiera dell'adattatore ed evitare l'estrazione involontaria della morsettiera.

3 HDMI IN

Ingresso audio/video digitale con presa HDMI di tipo A.

4 HDMI OUT (ARC)

Uscita audio/video digitale con presa HDMI di tipo A e funzione ARC (Audio Return Channel).

PANORAMICA DELLE FUNZIONALITÀ DI HDMI IN E HDMI OUT

Sorgenti HDMI collegate	Stato di rilevamento della sorgente CEC	Sorgente predefinita selezionata all'accensione	Azione dopo l'attivazione di SOURCE SELECT GPI	Collegare HDMI IN	Collegare HDMI OUT (ARC)	Scollegare l'ingresso HDMI	Scollegare l'uscita HDMI (ARC)
HDMI IN solo collegato	Abilitato HDMI IN		X	X	AMP205AV non passa a HDMI OUT (ARC). Gli utenti devono utilizzare SOURCE SELECT GPI per passare da una sorgente all'altra.	X	X
HDMI OUT (ARC) solo collegato	Abilitato USCITA	HDMI (ARC)	X	AMP205AV non passa a HDMI IN. Gli utenti devono utiliz-zare SOURCE SELECT GPI per passare da una sorgente all'altra.	X X X
Sono collegati sia HDMI IN sia HDMI OUT (ARC)	Disabilitato	Ultima sorgente HDMI selezionata (l'impostazione predefinita di fabbrica è HDMI IN per la prima accensione)	Commutazione tra le sorgenti HDMI	X	X	AMP205AV passa a HDMI OUT (ARC)	AMP205AV passa a HDMI IN

5 OUT 1/2

Uscite altoparlanti 1 e 2 per il collegamento di altoparlanti a bassa impedenza (modalità standard: min 4 Ω ciascuna; modalità HPM min 2 Ω). Prestare attenzione alla corretta assegnazione dei poli della morsettiera (vedere COLLEGAMENTI A MORSETTIERA in questo manuale). La potenza complessiva degli altoparlanti collegati deve essere più o meno pari alla potenza del finale di potenza.

6 LINE OUT 1/2

Uscite audio analogiche con connessioni a morsettiera bilanciate. I poli +, – e G servono per il segnale di uscita bilanciato (adatto al cablaggio non bilanciato). Le morsettiere sono fornite in dotazione.

7 SETTINGS

Interruttore DIP 1 HPM: portare l'interruttore in posizione ON per attivare la modalità ad alta potenza. I finali di potenza OUT 1 e OUT 2 sono collegati a un finale di potenza mono con doppia potenza (impedenza minima 2 Ω).

Con l'interruttore abbassato, l'HPM è disattivato.

ATTENZIONE: prima di utilizzare il dispositivo, verificare che l'interruttore sia in posizione corretta!

Interruttore DIP 2 AUTO-STB: portare l'interruttore in posizione ON per attivare la funzione standby automatica del dispositivo.

Con la funzione di standby attivata, il finale di potenza passa automaticamente in modalità standby quando la sorgente HDMI selezionata tramite SOURCE SELECT viene spenta.

In questo modo si riduce il consumo di energia. Non appena un segnale HDMI è di nuovo presente e viene selezionato tramite SOURCE SELECT, il finale di potenza in modalità standby si avvia automaticamente; è di nuovo completamente operativo in circa 7 secondi.

In modalità standby il simbolo di accensione sul pannello frontale si illumina di rosso. Quando il simbolo di accensione si illumina di bianco, il dispositivo è pronto per il funzionamento.

Con l'interruttore abbassato, lo standby automatico è disattivato.

8 STANDBY

La modalità standby può essere attivata manualmente da un pulsante esterno (interruttore momentaneo). Premere il pulsante per attivare la modalità standby e per silenziare le uscite altoparlanti OUT 1/2 e le uscite di linea LINE OUT 1/2. Premere di nuovo il pulsante per disattivare la modalità standby. La funzione di standby attivata con pulsante esterno ha la priorità sulla funzione di standby automatico (vedere punto 7 SETTINGS).

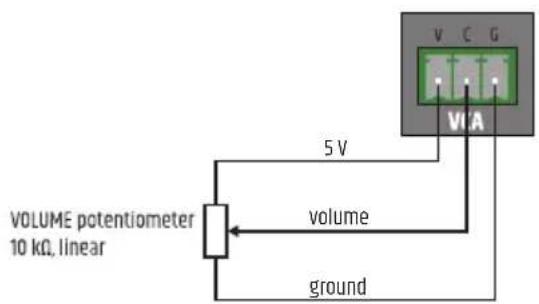

9 VCA

Collegamenti a morsettiera per utilizzare un comando del volume esterno. Il volume massimo è impostato con il comando VOLUME sul pannello frontale.

Una volta impostato il volume massimo, è possibile utilizzare il comando del volume esterno per regolare a piacere il volume del dispositivo dal valore minimo al valore preimpostato.

Prestare attenzione alla corretta assegnazione dei poli della morsettiera (vedere COLLEGAMENTI A MORSETTIERA in questo manuale).

10 SOURCE SELECT

Per selezionare la sorgente audio si utilizza un pulsante esterno (interruttore momentaneo). Premere il pulsante per cambiare la sorgente audio da HDMI IN ad ARC e viceversa.

13 14 SIG HPM 12 VOLUME 15 11 PROT AMP 205 AV LD

11 PULSANTE DI STANDBY E SIMBOLO DI ACCENSIONE

Premere il pulsante per attivare la modalità standby e premere di nuovo per disattivarla. Quando la modalità standby è attivata, il simbolo di accensione si illumina di rosso. Non appena il dispositivo esce dalla modalità standby ed è pronto per funzionare, il simbolo si illumina di bianco.

12 VOLUME

Regolatore per impostare il volume. Ruotando il regolatore a destra il volume aumenta, a sinistra lo diminuisce.

13 SIG (SEGNALE)

Non appena un segnale audio è presente sul dispositivo, l'indicatore di segnale si illumina di bianco.

14 HPM

Per segnalare visivamente che la modalità ad alta potenza è attivata, l'indicatore HPM si illumina di bianco (vedere punto 7 SETTINGS).

15 PROT (PROTEZIONE)

L'indicatore Protect si accende e rimane acceso se il sistema è sovraccarico o si surriscalda, ad esempio per un cortocircuito nel percorso dell'altoparlante e in caso di guasto. Il finale di potenza si silenzia automaticamente. Staccare il finale di potenza dall'alimentazione della tensione e lasciarlo raffreddare per qualche tempo. Eliminare l'eventuale cortocircuito nel percorso dell'altoparlante. Collegare di nuovo il finale di potenza all'alimentazione. Se l'indicatore Protect rimane ancora acceso, c'è un guasto nell'elettronica del finale di potenza. Rivolgersi a un'officina di assistenza autorizzata.

APERTURE DI AERAZIONE

Per evitare danni al dispositivo, non coprire le aperture di ventilazione laterali (destra e sinistra), né quelle sopra e sotto, e assicurarsi che l'aria possa circolare liberamente. Coprire le aperture di ventilazione sul lato superiore o inferiore dell'alloggiamento nel montaggio sotto o su tavolo non è problematico perché il raffreddamento attraverso le aperture di ventilazione laterali è sufficiente.

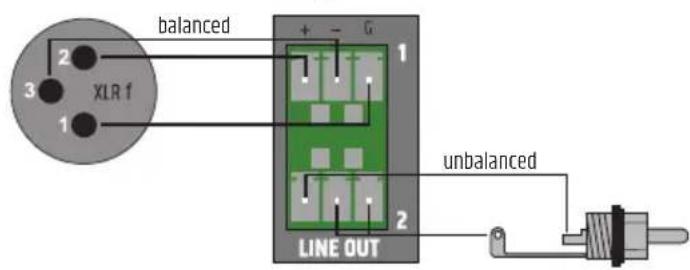

COLLEGAMENTI A MORSETTIERA

Connessioni LINE OUT 1 / 2 Connessioni STANDBY

Connessioni VCA Connessioni SOURCE SELECT

ATTENZIONE: quando si esegue il cablaggio delle morsettiere, verificare che poli e terminali siano assegnati correttamente. Il produttore non assume alcuna responsabilità per i danni causati da un cablaggio difettoso!

Suggerimento: utilizzare preferibilmente cavi audio bilanciati per il cablaggio di ingressi e uscite di linea analogici.

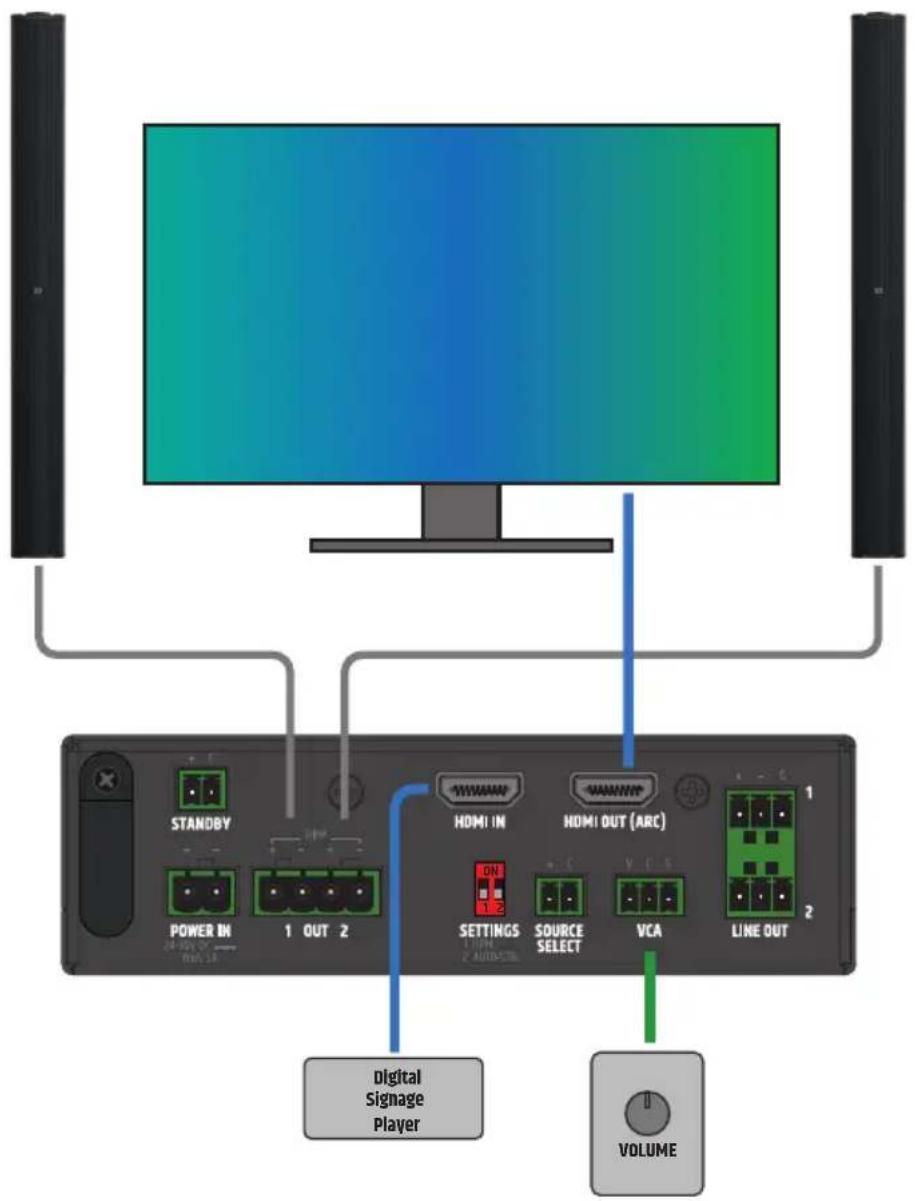

ESEMPI DI CONNESSIONE

STANDBY POWER IN 1 OUT 2 HDMI IN HDMI OUT (ARC) SETTINGS SOURCE VCA LINE OUT 1 2 Digital Signage Player VOLUME

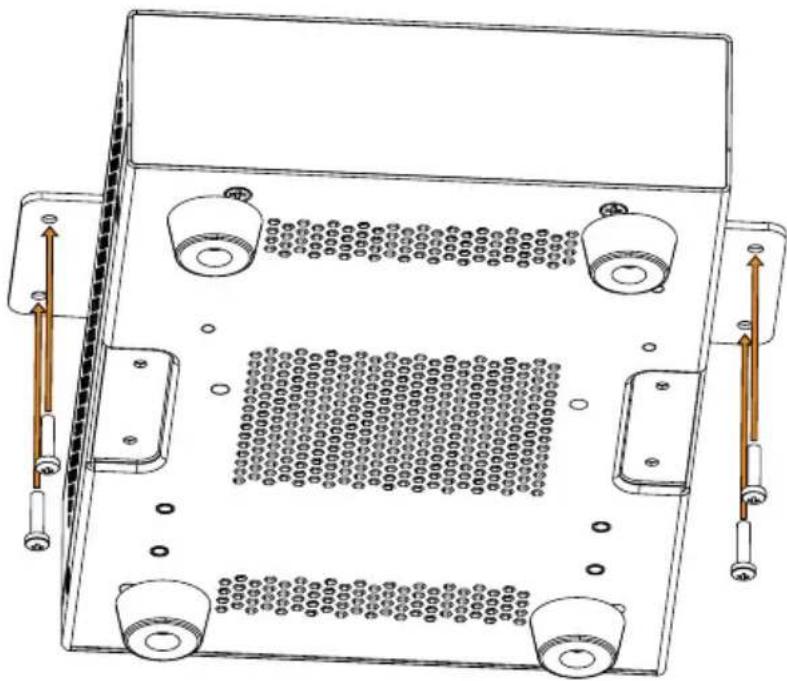

MONTAGGIO SOTTO/SU TAVOLO

Per il montaggio sotto o su tavolo, l'alloggiamento presenta due rientranze con due fori filettati M3 ciascuna sul lato superiore e inferiore. Avvitare le due piastre di montaggio in dotazione sul lato superiore o inferiore utilizzando le viti M3 a testa svasata in dotazione. Ora il finale di potenza può essere fissato nella posizione desiderata (v. figura, viti di fissaggio non in dotazione). Per il montaggio su tavolo, si devono prima togliere i quattro piedini in gomma.

CURA, MANUTENZIONE E RIPARAZIONE

Per garantire il corretto funzionamento del dispositivo nel tempo, è necessario sottoporlo a una pulizia regolare e, se necessario, a manutenzione. La necessità di cura e manutenzione dipende dall'intensità e dall'ambiente di utilizzo.

In generale si consiglia di effettuare un'ispezione visiva prima di ogni utilizzo. Si consiglia inoltre di eseguire tutti gli interventi di pulizia applicabili menzionati di seguito ogni 500 ore di funzionamento o, in caso di minore intensità di utilizzo, al più tardi dopo un anno.

I difetti causati da cura insufficiente possono comportare la limitazione dei diritti di garanzia.

CURA (EFFETTUABILE DALL'UTENTE)

AVVERTENZA! Prima di qualsiasi intervento di cura, staccare l'alimentazione elettrica e, se possibile, tutti i collegamenti del dispositivo.

NOTA BENE: una cura inadeguata può danneggiare il dispositivo, causando anche danni irreparabili.

1. Le superfici dell'alloggiamento devono essere pulite con un panno umido pulito. Aver cura che all'interno del dispositivo non penetri umidità.

2. Le aperture di ingresso e uscita dell'aria devono essere pulite regolarmente, rimuovendo polvere e sporcizia. Se si utilizza aria compressa, aver cura di non danneggiare il dispositivo (in questo caso, ad esempio, le ventole devono essere bloccate).

3. I cavi e i contatti elettrici devono essere puliti regolarmente, rimuovendo polvere e sporcizia.

4. In generale per la pulizia non devono essere utilizzati detergenti o sostanze con effetto abrasivo; in caso contrario la qualità della superficie potrebbe essere compromessa. In particolare i solventi, come l'alcol, possono compromettere l'azione delle guarnizioni dell'alloggiamento.
5. In generale, i dispositivi devono essere conservati in un luogo asciutto e protetti da polvere e sporcizia.

MANUTENZIONE E RIPARAZIONE (SOLO DA PARTE DI PERSONALE SPECIALIZZATO)

PERICOLO! Il dispositivo contiene componenti sotto tensione. Anche dopo la disconnessione dalla rete elettrica, nel dispositivo può permanere tensione residua, dovuta ad esempio a condensatori carichi.

NOTA! Il dispositivo non contiene assiemi che richiedono manutenzione da parte dell'utente.

NOTA! Gli interventi di manutenzione e riparazione devono essere eseguiti esclusivamente da personale tecnico sufficientemente qualificato. In caso di dubbi rivolgersi a un'officina specializzata.

NOTA! Gli interventi di manutenzione non eseguiti correttamente possono invalidare la garanzia.

NOTA! nel caso di set di conversione o retrofitting, oppure di accessori forniti dal produttore, seguire sempre il manuale di montaggio accluso.

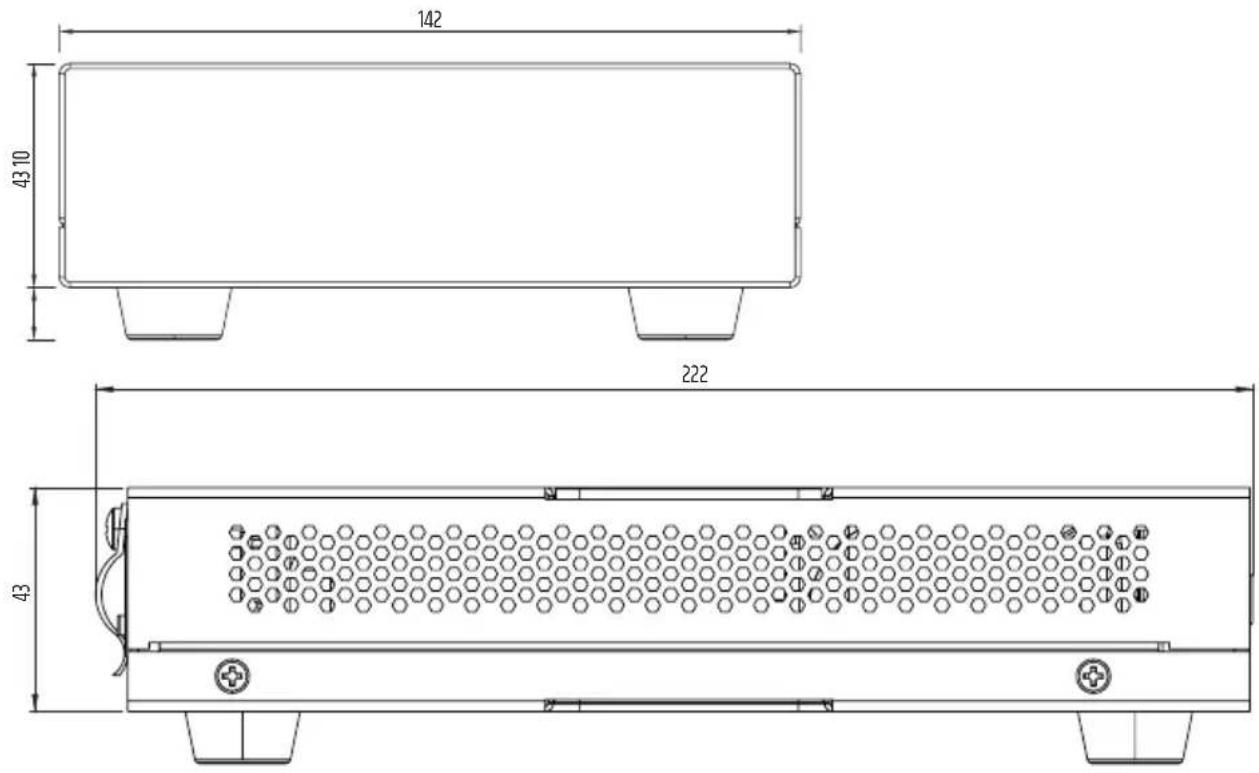

DIMENSIONI (mm)

142 43 10 222 43

DATI TECNICI

Codice articolo LDAMP205AV

Tipo di prodotto Finale di potenza da installazione con HDMI Audio ARC

Ingressi di linea 0

Uscite di linea 2

Connettori uscite di linea Uscite di linea bilanciate, morsettiera a 3 pin (passo 3,81 mm)

Uscite attive 2, con selettore della modalità di uscita (Stereo / Alta potenza)

Sistema di raffreddamento Raffreddamento a convezione

Specifiche HDMI

Formato colore supportato RGB, YUV444, YUV422, YUV420

Max. velocità dei dati 48 Gbit/s

Gamma di risoluzione fino a 4K2K 60 Hz

Profondità di bit del colore 8 bit per colore

Campionamento di chroma 4: 4: 4

Standard HDMI 2.1, HDCP 1.4-2.3

Numero di ingressi HDMI 1

Connettore di ingresso HDMI 1 femmina HDMI tipo A

Numero di uscite HDMI 1

Connettore di uscita HDMI 1 femmina HDMI tipo A

Tempo di riattivazione dopo 7 secondi lo standby

Specifiche dell'uscita di linea

THD+N	>0,006%
SNR (A)	<100 dB
RISPOSTA IN FREQUENZA	20 Hz - 20 kHz (-1 dB)
Livello di uscita	+15 dBu (0 dBFS / 1 kHz)

Controllo esterno

Volume principale (VCA)	Potenziometro esterno 10 kΩ (lineare), morsettiera da 3 pin (passo 3,5 mm)
Seleziona fonte	Morsettiera a 3 pin (passo 3,5 mm)
Alimentazione in standby	Pulsante momentaneo esterno, morsettiera a 2 pin (passo 3,5 mm)

Uscita finale di potenza

Tipo	Classe D
Modalità di uscita	Stereo, parallelo, modalità ad alta potenza (ST / HPM)
Uscite del finale di potenza 2 canali (STEREO) o 1 canale (HPM)
Connettore	Morsettiera a 4 pin (passo 5,08 mm)

Codice articolo LDAMP205AV

THD+N (-20 dBFS) > 0,005%
SNR (A) < 100 dB
Potenza di uscita RMS 2 da 50 W a 4 Ω (ST, PAR) / 1 da 100 W a 2 Ω(onda sinusoidale continua 1 kHz 10 sec)
Impedenza minima del carico	4 Ω (modalità Stereo e Parallelo) / 2 Ω (modalità HPM)
RISPOSTA IN FREQUENZA 15 Hz-20 kHz (-0,5 dB)
Protezione	Sovratensione/sottotensione, sovratemperatura, cortocircuito, rilevamento CC

Alimentazione elettrica

Tipo Fonte di alimentazione switching esterna
Intervallo di tensione 100 V CA-240 V CA (±10%), 50 – 60 Hz
Fusibile di rete Nessuno
Tensione secondaria 24 V DC
Corrente secondaria 3,5 A
Connettore secondario Morsettiera a 2 pin (passo 5,08 mm)
Connettore primario Jack IEC
Classe di sicurezza Classe 3
Consumo massimo di energia	115 W (sinusoidale 1 kHz con 2 cariche da 4 Ω)
Consumo di energia a riposo 6 W (nessun segnale in ingresso)
Consumo di energia in standby	< 1 W
Corrente di spunto di rete 1,5 A a 230 V CA
Temperatura di esercizio	0 °C – 40 °C; < 85% di umidità, non condensante

Generale

Materiale	Telaio in acciaio, pannello frontale in plastica
Dimensioni (L x H x P) 142 x 53 x 222 mm (altezza con piedini in gomma)
Peso	1,0 kg
Accessori forniti in dotazione	Alimentazione esterna, piastre di montaggio per montaggio su superficie, morsettiere per connessioni elettriche.

SMALTIMENTO

Imballaggio:

1. Gli imballaggi possono essere immessi nel sistema di riciclaggio attraverso i consueti canali di smaltimento.
2. Separare l'imballaggio in base alle leggi sullo smaltimento e alle norme sul riciclaggio vigenti nel proprio Paese.

Dispositivo:

1. Questo apparecchio è soggetto alla Direttiva europea sui rifiuti di apparecchiature elettriche ed elettroniche e successive modifiche. Direttiva WEEE Rifiuti di apparecchiature elettriche ed elettroniche. I vecchi elettrodomestici e le batterie non vanno gettati nei rifiuti domestici. Il vecchio apparecchio o le batterie devono essere smaltiti tramite un'azienda autorizzata allo smaltimento dei rifiuti o un impianto di smaltimento comunale. Osservare le norme vigenti nel proprio paese!
2. Osservare tutte le leggi sullo smaltimento vigenti nel proprio Paese.
3. In qualità di clienti privati, è possibile ottenere informazioni sulle opzioni di smaltimento ecologico dal rivenditore presso il quale è stato acquistato il prodotto o dalle autorità regionali competenti.

DICHIARAZIONI DEL PRODUTTORE

GARANZIA DEL PRODUTTORE E LIMITAZIONE DI RESPONSABILITÀ

Adam Hall GmbH, Adam-Hall-Str. 1, D-61267 Neu Anspach / E-Mail [e-mail] / +49 (0)6081 / 9419-0.

Le nostre attuali condizioni di garanzia e la limitazione di responsabilità sono disponibili all'indirizzo: https://cdn-shop.adamhall.com/media/pdf/MANUFACTURERS-DECLARATIONS_LD_SYSTEMS.pdf. In caso di assistenza, contattare il proprio partner commerciale.

CONFORMITÀ CE

Adam Hall GmbH dichiara che questo prodotto è conforme alla seguente direttiva (se applicabile). R&TTE (1999/5/CE) o RED (2014/53/UE) a partire da giugno 2017

Direttiva Bassa Tensione (2014/35/UE)

Direttiva EMV (2014/30/UE)

RoHS (2011/65/UE)

La dichiarazione di conformità completa è disponibile sul sito www.adamhall.com. Inoltre, è possibile richiederla all'indirizzo [e-mail].

DICHIARAZIONE DI CONFORMITÀ EU

Le dichiarazioni di conformità per i prodotti coperti dalle direttive LVD, EMC e RoHS possono essere richieste a [e-mail].

Le dichiarazioni di conformità per i prodotti soggetti alla Direttiva RED, possono essere richieste all'indirizzo www.adamhall.com/compliance/.

I refusi e gli errori, così come le modifiche tecniche o di altro tipo sono riservati!
