TR 212 - Ricevitore LD Systems - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Trasformatore di linea per diffusori distribuiti (2 canali)
Marca	LD Systems
Modello	TR 212
Numero di canali	2
Potenza ammissibile per canale	120 W
Impedenze di ingresso	2 / 4 / 8 Ohm
Tensioni di uscita	25 / 70 / 100 V
Risposta in frequenza	50 Hz - 20 kHz (-1 dB)
Tasso di distorsione (THD)	< 0,02%
Tipo di trasformatore	Toroidale
Materiale del telaio	Telaio in acciaio
Materiale del pannello frontale	Plastica
Dimensioni (L x A x P)	142 x 53 x 226 mm
Peso	2,7 kg
Connettori di ingresso	Euroblock a 4 poli (passo 5,08 mm)
Connettori di uscita	Euroblock a 4 poli (passo 5,08 mm)
Temperatura di funzionamento	0 °C - 40 °C
Umidità max. di funzionamento	< 85% (senza condensa)
Accessori inclusi	Piastre di montaggio, morsetti Euroblock, piedini in gomma, guida rapida
Funzione principale	Conversione del segnale dell'amplificatore a bassa impedenza in segnale a tensione costante per linee di diffusori distribuiti
Montaggio	Sotto/sopra tavolo (piastre incluse), rack 19 pollici (terzo di larghezza) con accessorio opzionale LDTICARK
Sicurezza	Uso professionale, installazione da personale qualificato, rispetto delle distanze di sicurezza e delle normative
Manutenzione	Pulizia con panno asciutto o umido, controllare le aperture di ventilazione, non utilizzare prodotti abrasivi
Riparabilità	Nessuna parte riparabile dall'utente, intervento solo da personale qualificato autorizzato
Informazioni generali	Conforme alle direttive CE (LVD, EMC, RoHS), prodotto da Adam Hall GmbH

Domande frequenti - TR 212 LD Systems

Qual è l'uso del LD Systems TR 212?

Il TR 212 è un trasformatore audio a due canali progettato per convertire un segnale di amplificatore a bassa impedenza (2, 4 o 8 ohm) in segnale a tensione costante (25, 70 o 100 V) per alimentare linee di diffusori distribuiti in installazioni professionali.

Come collegare l'ingresso del TR 212 a un amplificatore?

Utilizzare i connettori Euroblock forniti. Collegare l'uscita altoparlante dell'amplificatore ai morsetti INPUT corrispondenti all'impedenza desiderata (2, 4 o 8 ohm). Rispettare la polarità. Per una configurazione a 8 ohm, utilizzare i morsetti 8ohm e COM.

Quali tensioni di uscita posso utilizzare?

Il TR 212 offre tre tensioni di uscita: 25 V, 70 V e 100 V. Selezionare la tensione adatta al proprio sistema di diffusori distribuiti collegando i fili ai morsetti corrispondenti (OUTPUT).

Posso utilizzare il TR 212 con un amplificatore di classe D?

Sì, ma assicurarsi che l'amplificatore consenta il collegamento di un trasformatore esterno. In caso di dubbio, contattare il produttore dell'amplificatore per evitare danni.

Come montare il TR 212 sotto o sopra un tavolo?

Utilizzare le piastre di montaggio fornite. Fissarle sull'involucro con le viti M3 in dotazione, quindi avvitare il tutto sotto il tavolo (o sopra il tavolo dopo aver rimosso i piedini in gomma). Le viti di fissaggio non sono incluse.

Qual è la potenza massima per canale del TR 212?

La potenza ammissibile per canale è di 120 W. Non superare questo valore per evitare di danneggiare il trasformatore.

Il TR 212 può essere montato in rack 19 pollici?

Sì, grazie al suo formato terzo di larghezza. Utilizzare l'accessorio opzionale LDTICARK (vassoio per montaggio rack) per affiancare più dispositivi della serie TICA®.

Quale manutenzione richiede il TR 212?

Prima di qualsiasi intervento, spegnere l'alimentazione. Pulire le superfici con un panno pulito e umido, senza solventi. Spolverare regolarmente le aperture di ventilazione e i connettori. Nessuna parte interna è riparabile dall'utente.

Quali sono le precauzioni di sicurezza da rispettare?

L'apparecchio è destinato a uso professionale. Deve essere installato da personale qualificato. Rispettare le distanze minime da materiali infiammabili (0,3 m), non coprire le ventilazioni e utilizzare solo accessori raccomandati.

Qual è la risposta in frequenza del TR 212?

La risposta in frequenza è da 50 Hz a 20 kHz con un'attenuazione di -1 dB, garantendo una riproduzione sonora di alta qualità per le applicazioni di installazione.

MANUALE UTENTE TR 212 LD Systems

INFORMAZIONI SU QUESTE ISTRUZIONI

PER L'USO 68

UTILIZZO IN CONFORMITÀ ALLE NORMATIVE 68

SPIEGAZIONI DI TERMINI E SIMBOLI 68

ISTRUZIONI DI SICUREZZA 69

NOTE PER LE APPARECCHIATURE

DI INSTALLAZIONE ALL'INTERNO 71

CONTENUTO DELL'IMBALLAGGIO 72

INTRODUZIONE 72

CONNESSIONI, ELEMENTI DI COMANDO E

DI VISUALIZZAZIONE 74

COLLEGAMENTI DELLA MORSETTIERA 74

MONTAGGIO SOTTO/SU TAVOLO 76

CURA, MANUTENZIONE E RIPARAZIONE 76

DIMENSIONI 77

DATI TECNICI 78

SMALTIMENTO 79

DICHIARAZIONI DEL PRODUTTORE 79

ENGLISH

YOU HAVE MADE THE RIGHT CHOICE!

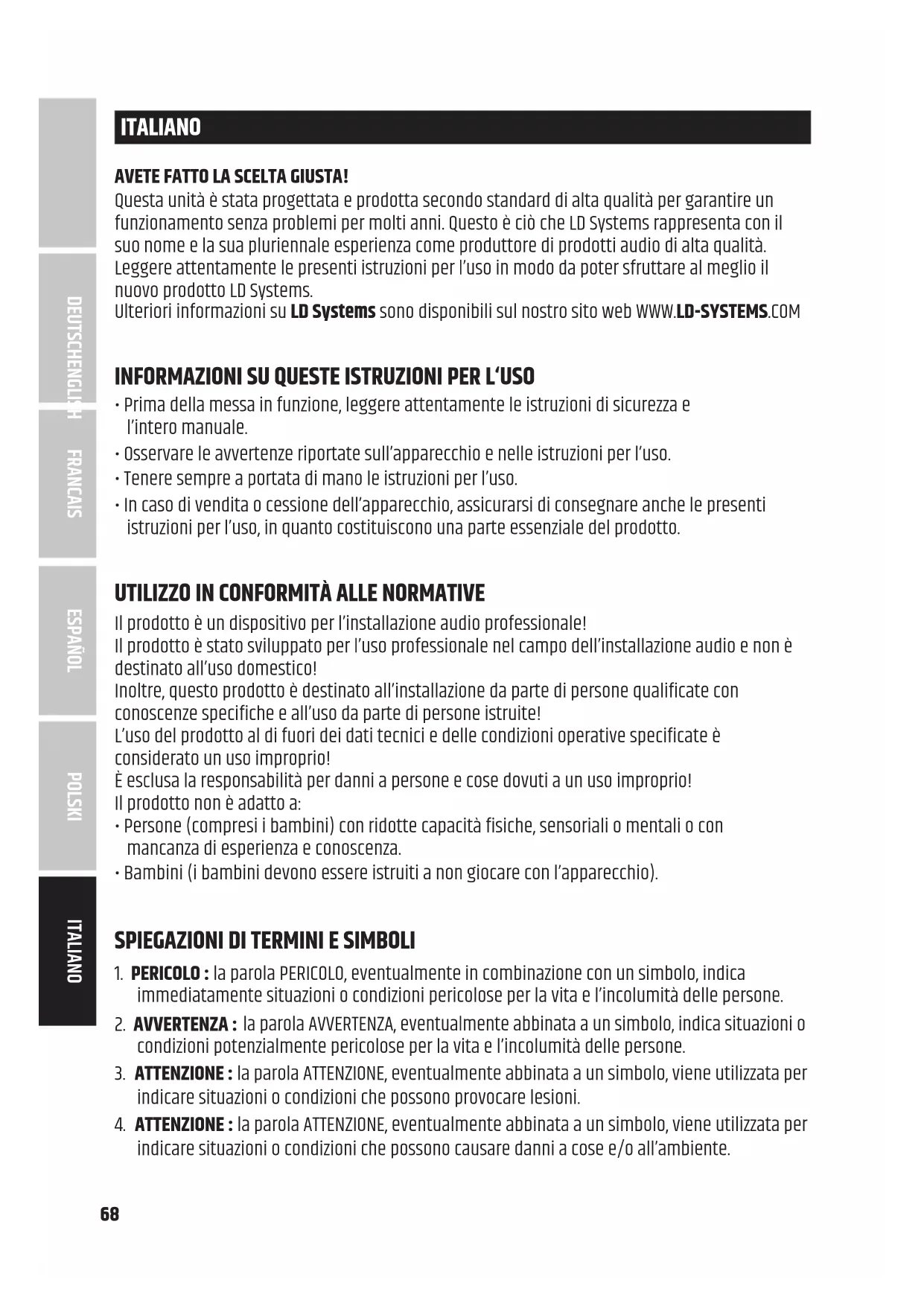

Questa unità è stata progettata e prodotta secondo standard di alta qualità per garantire un funzionamento senza problemi per molti anni. Questo è ciò che LD Systems rappresenta con il suo nome e la sua pluriennale esperienza come produttore di prodotti audio di alta qualità. Leggere attentamente le presenti istruzioni per l'uso in modo da poter sfruttare al meglio il nuovo prodotto LD Systems.

Ulteriori informazioni su LD Systems sono disponibili sul nostro sito web WWW.LD-SYSTEMS.COM

INFORMAZIONI SU QUESTE ISTRUZIONI PER L'USO

• Prima della messa in funzione, leggere attentamente le istruzioni di sicurezza e l'intero manuale.
• Osservare le avvertenze riportate sull'apparecchio e nelle istruzioni per l'uso.
• Tenere sempre a portata di mano le istruzioni per l'uso.
• In caso di vendita o cessione dell'apparecchio, assicurarsi di consegnare anche le presenti istruzioni per l'uso, in quanto costituiscono una parte essenziale del prodotto.

UTILIZZO IN CONFORMITÀ ALLE NORMATIVE

Il prodotto è un dispositivo per l'installazione audio professionale! Il prodotto è stato sviluppato per l'uso professionale nel campo dell'installazione audio e non è destinato all'uso domestico!

Inoltre, questo prodotto è destinato all'installazione da parte di persone qualificate con conoscenze specifiche e all'uso da parte di persone istruite!

L'uso del prodotto al di fuori dei dati tecnici e delle condizioni operative specificate è considerato un uso improprio!

È esclusa la responsabilità per danni a persone e cose dovuti a un uso improprio!

Il prodotto non è adatto a:

- Persone (compresi i bambini) con ridotte capacità fisiche, sensoriali o mentali o con mancanza di esperienza e conoscenza.

- Bambini (i bambini devono essere istruiti a non giocare con l'apparecchio).

SPIEGAZIONI DI TERMINI E SIMBOLI

1. PERICOLO : la parola PERICOLO, eventualmente in combinazione con un simbolo, indica immediatamente situazioni o condizioni pericolose per la vita e l'incolumità delle persone.
2. AVVERTENZA: la parola AVVERTENZA, eventualmente abbinata a un simbolo, indica situazioni o condizioni potenzialmente pericolose per la vita e l'incolumità delle persone.
3. ATTENZIONE : la parola ATTENZIONE, eventualmente abbinata a un simbolo, viene utilizzata per indicare situazioni o condizioni che possono provocare lesioni.
4. ATTENZIONE : la parola ATTENZIONE, eventualmente abbinata a un simbolo, viene utilizzata per indicare situazioni o condizioni che possono causare danni a cose e/o all'ambiente.

Questo simbolo indica i pericoli che possono causare scosse elettriche.

Questo simbolo indica punti di pericolo o situazioni pericolose.

Questo simbolo indica i pericoli dovuti alle superfici calde.

Questo simbolo indica i pericoli dovuti a livelli di volume elevati.

Questo simbolo indica informazioni supplementari sul funzionamento del prodotto.

Questo simbolo indica un'unità che non contiene parti sostituibili dall'utente.

Questo simbolo indica un'apparecchiatura elettrica progettata principalmente per l'uso in interni.

ISTRUZIONI DI SICUREZZA

PERICOLO:

1. Non aprire o modificare l'unità.
2. Se l'apparecchio non funziona più correttamente, se liquidi o oggetti sono penetrati all'interno dell'apparecchio o se l'apparecchio è stato danneggiato in qualsiasi altro modo, spegnerlo immediatamente e scollegarlo dall'alimentazione. Questo apparecchio può essere riparato solo da personale specializzato autorizzato.
3. Per le unità di classe di protezione 1, il conduttore di terra deve essere collegato correttamente. Non interrompere mai il conduttore di protezione. I dispositivi della classe di protezione 2 non dispongono di un conduttore di terra di protezione.
4. Assicurarsi che i cavi sotto tensione non siano attorcigliati o danneggiati meccanicamente in altro modo.
5. Non escludere mai il fusibile dell'apparecchio.

ATTENZIONE:

1. L'apparecchio non deve essere messo in funzione se presenta danni evidenti.
2. L'unità può essere installata solo in stato di assenza di tensione.
3. Se il cavo di alimentazione dell'apparecchio è danneggiato, non mettere in funzione l'apparecchio.
4. I cavi di rete collegati in modo permanente possono essere sostituiti solo da personale qualificato.

ATTENZIONE:

1. Non mettere in funzione l'unità se è stata esposta a forti sbalzi di temperatura (ad esempio, dopo il trasporto). L'umidità e la condensa potrebbero danneggiare l'unità. Non accendere l'unità finché non ha raggiunto la temperatura ambiente.
2. Assicurarsi che la tensione e la frequenza della rete di alimentazione corrispondano ai valori indicati sull'apparecchio. Se l'unità è dotata di un selettore di tensione, non collegare l'unità finché non è impostata correttamente. Utilizzare esclusivamente cavi di rete idonei.
3. Per scollegare l'apparecchio dalla rete elettrica in tutti i poli, non è sufficiente premere l'interruttore di accensione/spegnimento dell'apparecchio.
4. Assicurarsi che il fusibile utilizzato corrisponda al tipo stampato sull'unità.
5. Assicurarsi che siano state adottate misure adeguate contro le sovratensioni (ad es. fulmini).
6. Rispettare la corrente di uscita massima specificata per le unità con collegamento Power Out. Assicurarsi che l'assorbimento totale di corrente di tutte le unità collegate non superi il valore specificato.
7. Sostituire i cavi di rete collegabili solo con quelli originali.

PERICOLO:

1. Pericolo di soffocamento! I sacchetti di plastica e le piccole parti devono essere tenuti fuori dalla portata di persone (compresi i bambini) con ridotte capacità fisiche, sensoriali o mentali.
2. Pericolo di caduta! Assicurarsi che l'unità sia installata in modo sicuro e non possa cadere. Usare solo supporti o supporti adeguati (soprattutto per le installazioni permanenti). Assicurarsi che gli accessori siano installati e fissati correttamente. Assicurarsi che vengano rispettate le norme di sicurezza applicabili.

ATTENZIONE:

1. Utilizzare l'apparecchio solo nel modo previsto.
2. Utilizzare l'apparecchio solo con gli accessori raccomandati e previsti dal produttore.
3. Durante l'installazione, rispettare le norme di sicurezza vigenti nel proprio Paese.
4. Dopo aver collegato l'unità, controllare tutti i percorsi dei cavi per evitare danni o incidenti, ad esempio per il rischio di inciampare.
5. Rispettare la distanza minima specificata dai materiali normalmente infiammabili! Se non è esplicitamente indicato, la distanza minima è di 0,3 m.

ATTENZIONE:

1. Nel caso di componenti mobili, come le staffe di montaggio o altri componenti mobili, esiste la possibilità di incepparsi.
2. Nel caso di unità con componenti a motore, esiste il rischio di lesioni dovute al movimento dell'unità. I movimenti improvvisi dell'apparecchiatura possono provocare reazioni di spavento.

ATTENZIONE:

1. Non installare o far funzionare l'apparecchio in prossimità di radiatori, bocchette di calore, stufe o altre fonti di calore. Assicurarsi sempre che l'unità sia installata in modo da essere sufficientemente raffreddata e da non surriscaldarsi.
2. Non collocare fonti di accensione come candele accese vicino all'apparecchio.
3. Le aperture di ventilazione non devono essere coperte e le ventole non devono essere bloccate.
4. Per il trasporto, utilizzare l'imballaggio originale o quello fornito dal produttore.
5. Evitare urti o colpi all'unità.
6. Rispettare la classe di protezione IP e le condizioni ambientali, quali temperatura e umidità, secondo le specifiche.
7. I dispositivi possono essere costantemente sviluppati. In caso di discrepanze tra le istruzioni per l'uso e l'etichetta dell'apparecchio per quanto riguarda le condizioni di funzionamento, le prestazioni o altre caratteristiche dell'apparecchio, le informazioni sull'apparecchio hanno sempre la precedenza.
8. L'unità non è adatta ai climi tropicali e al funzionamento al di sopra dei 2000 m di altitudine.

ATTENZIONE:

Il collegamento dei cavi di segnale può causare un notevole rumore. Assicurarsi che i dispositivi collegati all'uscita siano silenziosi quando sono collegati. In caso contrario, i livelli di rumore possono causare danni.

ATTENZIONE AI PRODOTTI AUDIO AD ALTO VOLUME!

Questa unità è destinata all'uso professionale.

Il funzionamento commerciale di questo apparecchio è soggetto alle normative e alle linee guida nazionali applicabili per la prevenzione degli incidenti.

Danni all'udito dovuti al volume elevato e all'esposizione continua: l'uso di questo prodotto può generare livelli di pressione sonora (SPL) elevati che possono causare danni all'udito. Evitare l'esposizione a volumi elevati.

NOTE PER LE APPARECCHIATURE DI INSTALLAZIONE ALL'INTERNO

1. Le unità per applicazioni di installazione sono progettate per il funzionamento continuo.
2. Le unità per installazione interna non sono resistenti alle intemperie.
3. Anche le superfici e le parti in plastica delle apparecchiature di installazione possono invecchiare, ad esempio a causa dei raggi UV e delle variazioni di temperatura. In genere, ciò non comporta limitazioni funzionali.
4. In caso di installazione permanente, è prevedibile il deposito di impurità, ad esempio polvere. Osservare le istruzioni per la manutenzione.
5. A meno che non sia esplicitamente indicato diversamente sull'unità, le unità sono destinate ad altezze di installazione inferiori a 5 m.

CONTENUTO DELL'IMBALLAGGIO

LDTR206

Estrarre il prodotto dalla confezione ed eliminare tutto il materiale di imballaggio. Controllare che la consegna sia completa e intatta, e informare il partner di distribuzione immediatamente dopo l'acquisto se non è completa o è danneggiata.

La confezione comprende:

• 1 trasformatore LD TR 206
- 1 set di morsettiere
- 1 set di piedini in gomma (preassemblati)
- 1 set di montaggio per installazione sopra o sotto tavolo
- Guida rapida

LDTR212

Estrarre il prodotto dalla confezione ed eliminare tutto il materiale di imballaggio. Controllare che la consegna sia completa e intatta, e informare il partner di distribuzione immediatamente dopo l'acquisto se non è completa o è danneggiata.

La confezione comprende:

• 1 trasformatore LD TR 212
- 1 set di morsettiere
- 1 set di piedini in gomma (preassemblati)
- 1 set di montaggio per installazione sopra o sotto tavolo
- Guida rapida

INTRODUZIONE

TR 206

Il TR 206 per altoparlanti a due canali da 60 W è un trasformatore della serie TICA® studiato per ricevere il segnale a bassa impedenza da un finale di potenza e convertirlo in una linea altoparlante a voltaggio costante. Questa caratteristica consente di utilizzare un convenzionale finale di potenza a bassa impedenza per gestire più altoparlanti su ogni uscita se gli altoparlanti impiegati hanno una connessione a voltaggio costante.

Il formato ridotto (142 x 44 x 226 mm) del trasformatore e le piastre di montaggio in dotazione ne consentono l'installazione a scomparsa quasi ovunque. In alternativa, può essere alloggiato in 1/3 di rack da 19". Con il vassoio rack opzionale si possono affiancare diversi prodotti della serie TICA® e realizzare un sistema su misura per le proprie esigenze in uno spazio rack minimo.

TR 212

Il TR 212 per altoparlanti a due canali da 120 W è un trasformatore della serie TICA® studiato per ricevere il segnale a bassa impedenza da un finale di potenza e convertirlo in una linea altoparlante a voltaggio costante. Questa caratteristica consente di utilizzare un convenzionale finale di potenza a bassa impedenza per gestire più altoparlanti su ogni uscita se gli altoparlanti impiegati hanno una connessione a voltaggio costante.

Il formato ridotto (142 x 44 x 226 mm) del trasformatore e le piastre di montaggio in dotazione ne consentono l'installazione a scomparsa quasi ovunque. In alternativa, può essere alloggiato in 1/3 di rack da 19". Con il vassoio rack opzionale si possono affiancare diversi prodotti della serie TICA® e realizzare un sistema su misura per le proprie esigenze in uno spazio rack minimo.

CARATTERISTICHE

TR 206

• 2 circuiti altoparlanti
- 60 W di potenza per canale
- Ingressi da segnali di finali di potenza da 8,4 o 2 ohm
- Uscite di linea da 100 V, 70 V o 25 V verso i circuiti degli altoparlanti
- Soluzione all-in-one che abbina trasformatore e telaio di protezione
- Compatto e facile da montare e collegare

TR 212

• 2 circuiti altoparlanti
• 120 W di potenza per canale
- Ingressi da segnali di finali di potenza da 8,4 o 2 ohm
- Uscite di linea da 100 V, 70 V o 25 V verso i circuiti degli altoparlanti
- Soluzione all-in-one che abbina trasformatore e telaio di protezione
- Compatto e facile da montare e collegare

CONNESSIONI, ELEMENTI DI COMANDO E DI VISUALIZZAZIONE

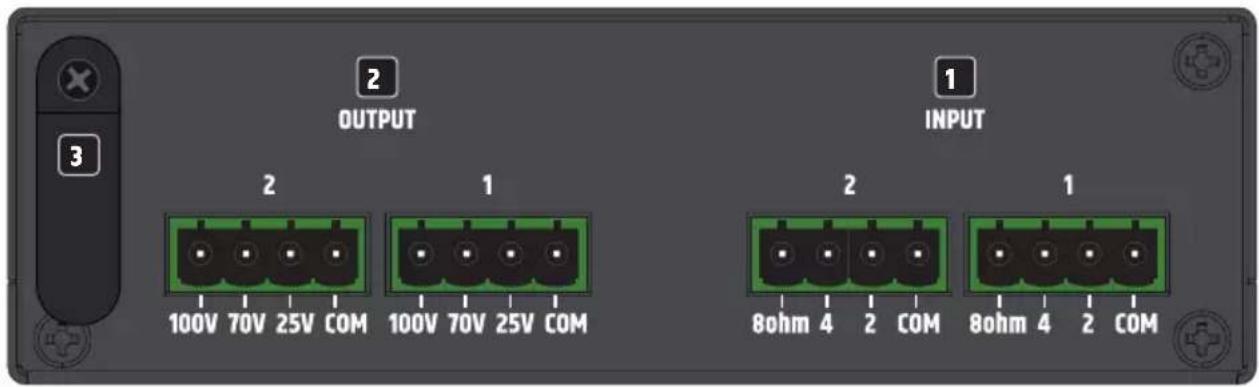

OUTPUT INPUT 3 2 1 2 1 100V 70V 25V COM 8ohm 4 2 COM 8ohm 4 2 COM

I modelli LD TR 206 e LD TR 212 hanno collegamenti identici

1 INPUT 1 + 2

Ingressi per finali di potenza con uscite dell'altoparlante a bassa impedenza. Le morsettiere sono fornite in dotazione con il dispositivo (per l'assegnazione dei pin, v. COLLEGAMENTI DELLA MORSETTIERA).

Capacità di carico massima

TR 206: 2 da 60 Watt

TR 212: 2 da 120 Watt

2 OUTPUT 1 + 2

Uscite dell'altoparlante per installazioni da 100, 70 e 25 volt. Le morsettiere sono fornite in dotazione con il dispositivo (per l'assegnazione dei pin, v. COLLEGAMENTI DELLA MORSETTIERA).

3 RILASCIO ANTISTRAPPO

Utilizzare il rilascio antistrappo per proteggere dai danni i collegamenti delle morsettiere a striscia e le morsettiere e per evitare l'involontaria estrazione delle morsettiere.

ATTENZIONE: quando si utilizzano finali di potenza di classe D, verificare non possano essere danneggiati dal collegamento di un trasformatore esterno. In caso di dubbio, consultare il produttore del finale di potenza.

COLLEGAMENTI DELLA MORSETTIERA

INGRESSI

Esempio di collegamento a 8 Ω

AMPLIFIER

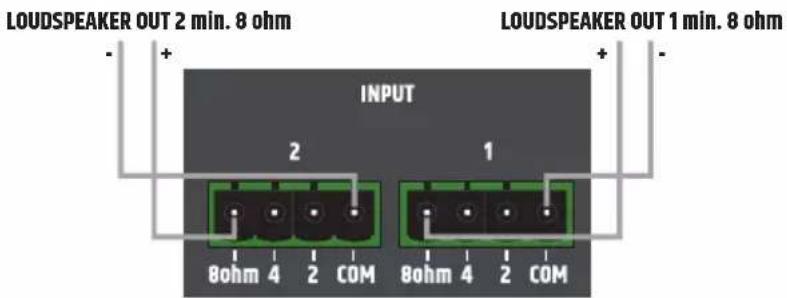

LOUDSPEAKER OUT 2 min. 8 ohm INPUT 2 1 8ohm 4 2 COM 8ohm 4 2 COM LOUDSPEAKER OUT 1 min. 8 ohm

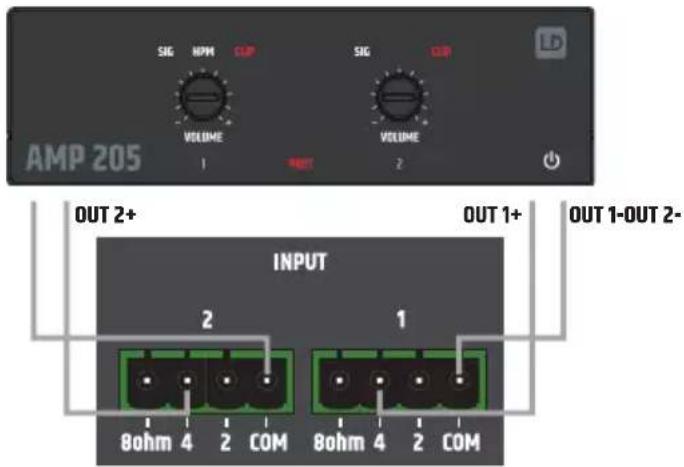

Esempio di collegamento a 4 Ω

AMP 205 SIG NPM CUP SIG CUP VOLUME VOLUME 1 2 OUT 2+ OUTPUT 1+ OUT 1-OUT 2- INPUT 2 1 80hm 4 2 COM 80hm 4 2 COM

Esempio di collegamento a 2 Ω

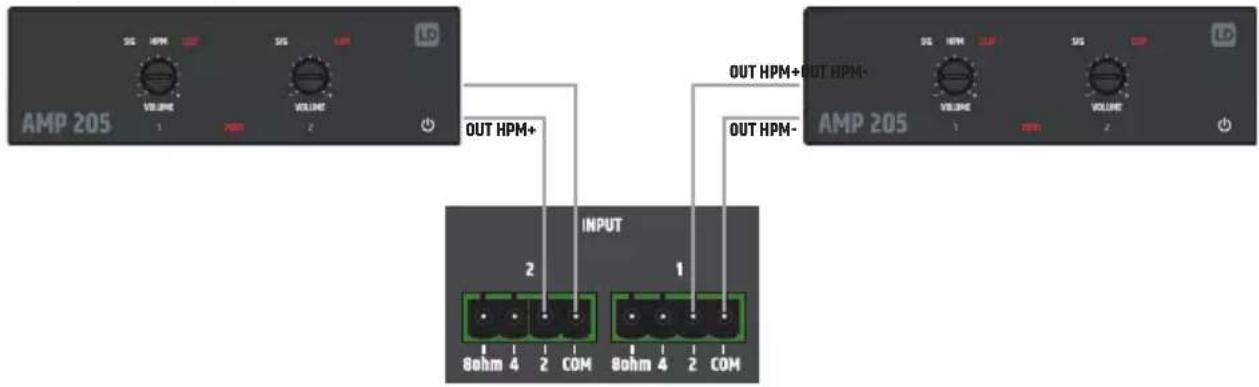

AMP 205 OUT HPM+ OUTPUT HPM+ OUTPUT HPM- AMP 205 INPUT 2 1 8ohm 4 2 COM 8ohm 4 2 COM

USCITE

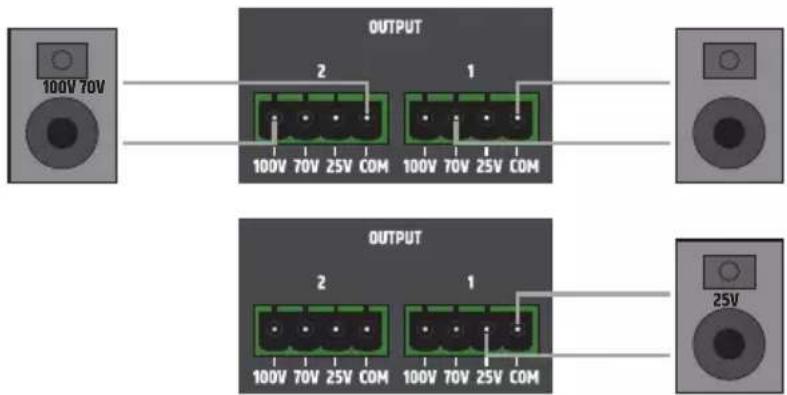

OUTPUT 2 1 100V 70V 25V COM 100V 70V 25V COM OUTPUT 2 1 100V 70V 25V COM 100V 70V 25V COM 25V

MONTAGGIO SOTTO/SU TAVOLO

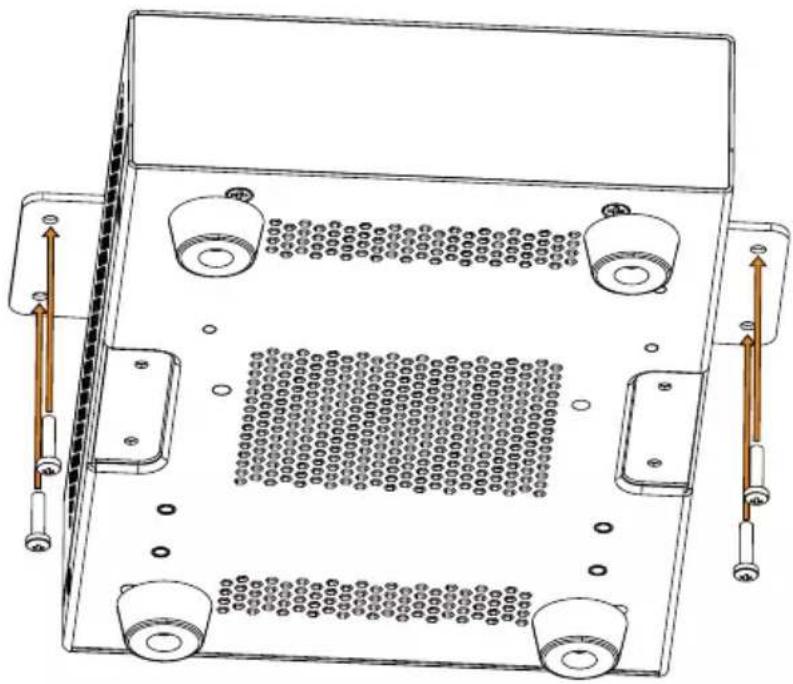

Sulla parte superiore e inferiore dell'alloggiamento sono presenti due rientranze, ciascuna con due fori filettati M3, utilizzate per il montaggio sotto o sopra tavolo. Con le viti svasate M3 in dotazione, avvitare sull'alloggiamento (sopra o sotto) le due piastre di montaggio in dotazione. Ora il finale di potenza può essere fissato nella posizione desiderata (v. illustrazione. Viti di fissaggio non incluse). Per il montaggio su piano, occorre prima togliere i quattro piedini in gomma.

CURA, MANUTENZIONE E RIPARAZIONE

Per garantire il corretto funzionamento dell'unità a lungo termine, è necessario sottoporla a manutenzione regolare e a interventi di assistenza come richiesto. La necessità di cura e manutenzione dipende dall'intensità d'uso e dall'ambiente.

In genere si consiglia un'ispezione visiva prima di ogni messa in funzione. Inoltre, si consiglia di eseguire tutte le misure di manutenzione elencate di seguito ogni 500 ore di funzionamento o, in caso di uso meno intensivo, al massimo dopo un anno. I difetti causati da una cura insufficiente possono comportare la limitazione dei diritti di garanzia.

CURA (PUÒ ESSERE EFFETTUATA DALL'UTENTE)

ATTENZIONE! Prima di effettuare qualsiasi intervento di manutenzione, scollegare l'alimentazione e, se possibile, tutti i collegamenti all'unità.

NOTA! Una cura impropria può causare il danneggiamento o addirittura la distruzione dell'unità.

1. Le superfici dell'alloggiamento devono essere pulite con un panno pulito e umido. Assicurarsi che l'umidità non penetri nell'unità.

2. Le entrate e le uscite dell'aria devono essere pulite regolarmente da polvere e sporcizia. Se si utilizza l'aria compressa, assicurarsi di evitare danni all'unità (ad esempio, in questo caso le ventole devono essere bloccate).

3. I cavi e i contatti della spina devono essere puliti regolarmente e liberati da polvere e sporcizia.

4. In generale, per la manutenzione non si possono usare detergenti, disinfettanti o agenti con effetto abrasivo, altrimenti si rischia di compromettere la finitura della superficie. Soprattutto i solventi, come l'alcol, possono compromettere il funzionamento delle guarnizioni dell'alloggiamento.
5. Le unità devono essere conservate in un luogo asciutto e protetto da polvere e sporcizia.

MANUTENZIONE E RIPARAZIONE (SOLO DA PARTE DI PERSONALE QUALIFICATO)

PERICOLO! Nell'unità sono presenti componenti sotto tensione. Anche dopo la disconnessione dalla rete, nell'apparecchio può essere presente una tensione residua, ad esempio a causa di condensatori carichi.

NOTA! Non ci sono gruppi nell'unità che richiedono manutenzione da parte dell'utente.

NOTA! Gli interventi di manutenzione e riparazione devono essere eseguiti esclusivamente da personale specializzato autorizzato dal produttore. In caso di dubbio, contattare il produttore.

NOTA! Gli interventi di manutenzione eseguiti in modo improprio possono compromettere il diritto alla garanzia.

NOTA! Per i kit di conversione o retrofit forniti dal produttore, è essenziale seguire le istruzioni di installazione allegate.

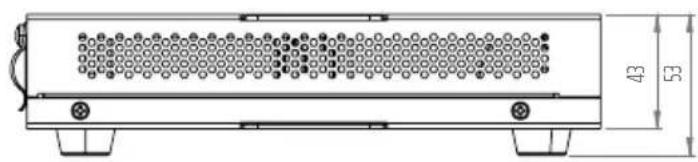

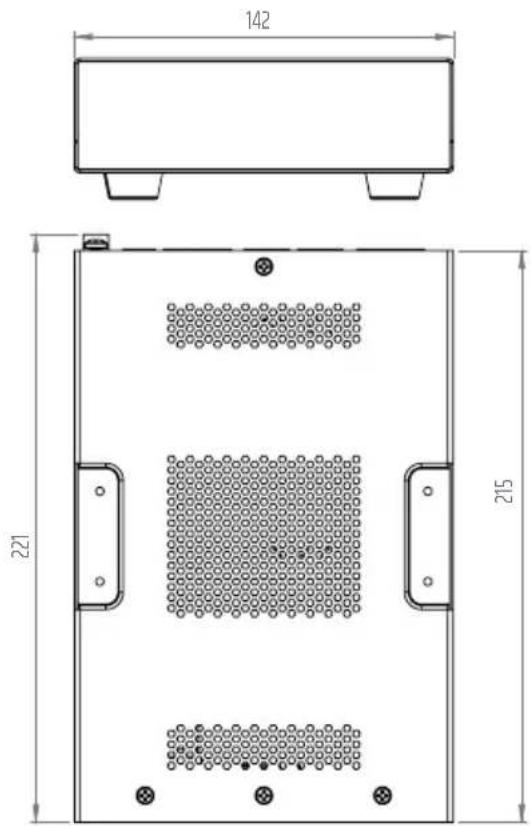

DIMENSIONI (mm)

142 221 215

Codice articolo LDTR206 LDTR212

Tipologia di prodotto Trasformatore di linea per linee di altoparlanti a tensione costante	Trasformatore di linea per linee di altoparlanti a tensione costante
Numero di canali 2 2

Sezione di ingresso

Tipo di connettore Morsettiera a 4 poli (passo 5,08 mm) Morsettiera a 4 poli (passo 5,08 mm)

Potenza per canale 60 W 120 W

Ingressi 2 / 4 / 8 Ω 2 / 4 / 8 Ω

THD < 0,02 % < 0,02 %

Risposta in frequenza 50 Hz - 20 kHz (-1 dB) 50 Hz - 20 kHz (-1 dB)

Sezione di uscita

Tipo di connettore Morsettiera a 4 poli (passo 5,08 mm)	Morsettiera a 4 poli (passo 5,08 mm)
Uscite	25 / 70 / 100 V

Dati generali

Materiale cassa	Telaio in acciaio	Telaio in acciaio
Materiale del pannello frontale	Plastica	Plastica
Temperatura di esercizio	Da 0 °C a 40 °C	Da 0 °C a 40 °C
Umidità massima di esercizio (senza formazione di condensa)	85%	85%
Tipo di trasformatore	Toroidale	Toroidale
Dimensioni (L x H x P):	142 x 53 x 226 mm(altezza con piedini in gomma)	142 x 53 x 226 mm(altezza con piedini in gomma)
Peso	2,3 kg	2,7 kg
Accessori inclusi	Piastre di montaggio a superficie, morsettiere per collegamenti elettrici	Piastre di montaggio a superficie, morsettiere per collegamenti elettrici
Accessori opzionali	Vassoio rack (LDTICARK)	Vassoio rack (LDTICARK)

SMALTIMENTO

Imballaggio:

1. Gli imballaggi possono essere immessi nel sistema di riciclaggio attraverso i consueti canali di smaltimento.
2. Separare l'imballaggio in base alle leggi sullo smaltimento e alle norme sul riciclaggio vigenti nel proprio Paese.

Dispositivo:

1. Questo apparecchio è soggetto alla Direttiva europea sui rifiuti di apparecchiature elettriche ed elettroniche e successive modifiche. Direttiva WEEE Rifiuti di apparecchiature elettriche ed elettroniche. I vecchi elettrodomestici e le batterie non vanno gettati nei rifiuti domestici. Il vecchio apparecchio o le batterie devono essere smaltiti tramite un'azienda autorizzata allo smaltimento dei rifiuti o un impianto di smaltimento comunale. Osservare le norme vigenti nel proprio paese!
2. Osservare tutte le leggi sullo smaltimento vigenti nel proprio Paese.
3. In qualità di clienti privati, è possibile ottenere informazioni sulle opzioni di smaltimento ecologico dal rivenditore presso il quale è stato acquistato il prodotto o dalle autorità regionali competenti.

DICHIARAZIONI DEL PRODUTTORE

GARANZIA DEL PRODUTTORE E LIMITAZIONE DI RESPONSABILITÀ

Adam Hall GmbH, Adam-Hall-Str. 1, D-61267 Neu Anspach / E-Mail [e-mail] / +49 (0)6081 / 9419-0.

Le nostre attuali condizioni di garanzia e la limitazione di responsabilità sono disponibili all'indirizzo: https://cdn-shop.adamhall.com/media/pdf/MANUFACTURERS-DECLARATIONS_LD_SYSTEMS.pdf. In caso di assistenza, contattare il proprio partner commerciale.

CONFORMITÀ CE

Adam Hall GmbH dichiara che questo prodotto è conforme alla seguente direttiva (se applicabile):

R&TTE (1999/5/CE) o RED (2014/53/UE) a partire da giugno 2017

Direttiva Bassa Tensione (2014/35/UE)

Direttiva EMV (2014/30/UE)

RoHS (2011/65/UE)

La dichiarazione di conformità completa è disponibile sul sito www.adamhall.com.

Inoltre, è possibile richiederla all'indirizzo [e-mail].

DICHIARAZIONE DI CONFORMITÀ EU

Le dichiarazioni di conformità per i prodotti coperti dalle direttive LVD, EMC e RoHS possono essere richieste a [e-mail].

Le dichiarazioni di conformità per i prodotti soggetti alla Direttiva RED, possono essere richieste all'indirizzo www.adamhall.com/compliance/.

I refusi e gli errori, così come le modifiche tecniche o di altro tipo sono riservati!
