| Produkttyp | Leitungstransformator für verteilte Lautsprecher (2 Kanäle) |
| Marke | LD Systems |
| Modell | TR 212 |
| Anzahl der Kanäle | 2 |
| Zulässige Leistung pro Kanal | 120 W |
| Eingangsimpedanzen | 2 / 4 / 8 Ohms |
| Ausgangsspannungen | 25 / 70 / 100 V |
| Frequenzgang | 50 Hz - 20 kHz (-1 dB) |
| Klirrfaktor (THD) | < 0,02% |
| Transformator Typ | Ringkern |
| Gehäusematerial | Stahlchassis |
| Frontplattenmaterial | Kunststoff |
| Abmessungen (B x H x T) | 142 x 53 x 226 mm |
| Gewicht | 2,7 kg |
| Eingangsanschlüsse | Euroblock 4-polig (5,08 mm Raster) |
| Ausgangsanschlüsse | Euroblock 4-polig (5,08 mm Raster) |
| Betriebstemperatur | 0 °C - 40 °C |
| Max. Luftfeuchtigkeit im Betrieb | < 85% (ohne Kondensation) |
| Mitgeliefertes Zubehör | Montageplatten, Euroblock-Klemmen, Gummifüße, Kurzanleitung |
| Hauptfunktion | Umwandlung eines niederohmigen Verstärkersignals in ein Konstantspannungssignal für verteilte Lautsprecherleitungen |
| Montage | Unter-/Auf-Tisch-Montage (Platten im Lieferumfang), 19-Zoll-Rack (Drittelbreite) mit optionalem Zubehör LDTICARK |
| Sicherheit | Professionelle Nutzung, Installation durch qualifiziertes Personal, Einhaltung von Sicherheitsabständen und Vorschriften |
| Wartung | Reinigung mit trockenem oder feuchtem Tuch, Lüftungsöffnungen prüfen, keine scheuernden Mittel verwenden |
| Reparierbarkeit | Keine vom Benutzer reparierbaren Teile, Eingriffe nur durch autorisiertes Fachpersonal |
| Allgemeine Informationen | Konform mit EU-Richtlinien (LVD, EMV, RoHS), hergestellt von Adam Hall GmbH |
Häufig gestellte Fragen - TR 212 LD Systems
Wozu dient der LD Systems TR 212 ?
Der TR 212 ist ein Zweikanal-Audio-Transformator, der ein niederohmiges Verstärkersignal (2, 4 oder 8 Ohm) in ein Konstantspannungssignal (25, 70 oder 100 V) umwandelt, um verteilte Lautsprecherleitungen in professionellen Installationen zu versorgen.
Wie schließe ich den Eingang des TR 212 an einen Verstärker an ?
Verwenden Sie die mitgelieferten Euroblock-Steckverbinder. Schließen Sie den Lautsprecherausgang des Verstärkers an die INPUT-Klemmen an, die der gewünschten Impedanz (2, 4 oder 8 Ohm) entsprechen. Achten Sie auf die Polarität. Für eine 8-Ohm-Konfiguration verwenden Sie die Klemmen 8ohm und COM.
Welche Ausgangsspannungen kann ich verwenden ?
Der TR 212 bietet drei Ausgangsspannungen: 25 V, 70 V und 100 V. Wählen Sie die passende Spannung für Ihr verteiltes Lautsprechersystem, indem Sie die Drähte an die entsprechenden Klemmen (OUTPUT) anschließen.
Kann ich den TR 212 mit einem Klasse-D-Verstärker verwenden ?
Ja, aber stellen Sie sicher, dass der Verstärker den Anschluss eines externen Transformators zulässt. Im Zweifelsfall kontaktieren Sie den Verstärkerhersteller, um Schäden zu vermeiden.
Wie montiere ich den TR 212 unter oder auf einen Tisch ?

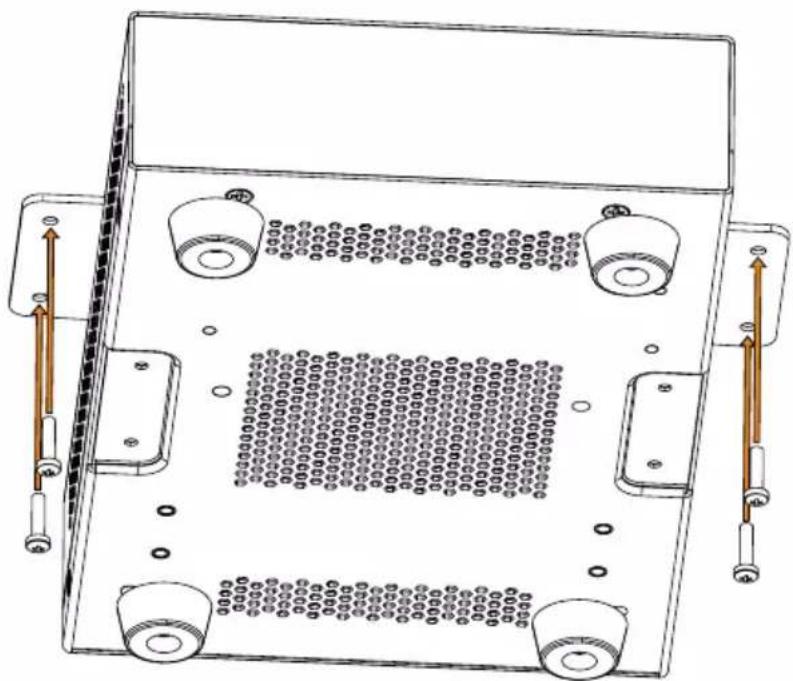

Verwenden Sie die mitgelieferten Montageplatten. Befestigen Sie sie mit den mitgelieferten M3-Schrauben am Gehäuse, dann schrauben Sie die Einheit unter den Tisch (oder auf den Tisch, nachdem Sie die Gummifüße entfernt haben). Die Befestigungsschrauben sind nicht im Lieferumfang enthalten.
Was ist die maximale Leistung pro Kanal des TR 212 ?
Die zulässige Leistung pro Kanal beträgt 120 W. Überschreiten Sie diesen Wert nicht, um Schäden am Transformator zu vermeiden.
Kann der TR 212 in ein 19-Zoll-Rack eingebaut werden ?
Ja, dank seines Drittelbreitenformats. Verwenden Sie das optionale Zubehör LDTICARK (Rack-Einschub) zum Nebeneinanderstellen mehrerer Geräte der TICA®-Serie.
Welche Wartung benötigt der TR 212 ?
Schalten Sie vor jedem Eingriff die Stromversorgung aus. Reinigen Sie die Oberflächen mit einem sauberen, feuchten Tuch ohne Lösungsmittel. Entstauben Sie regelmäßig die Lüftungsöffnungen und Anschlüsse. Keine internen Teile können vom Benutzer repariert werden.

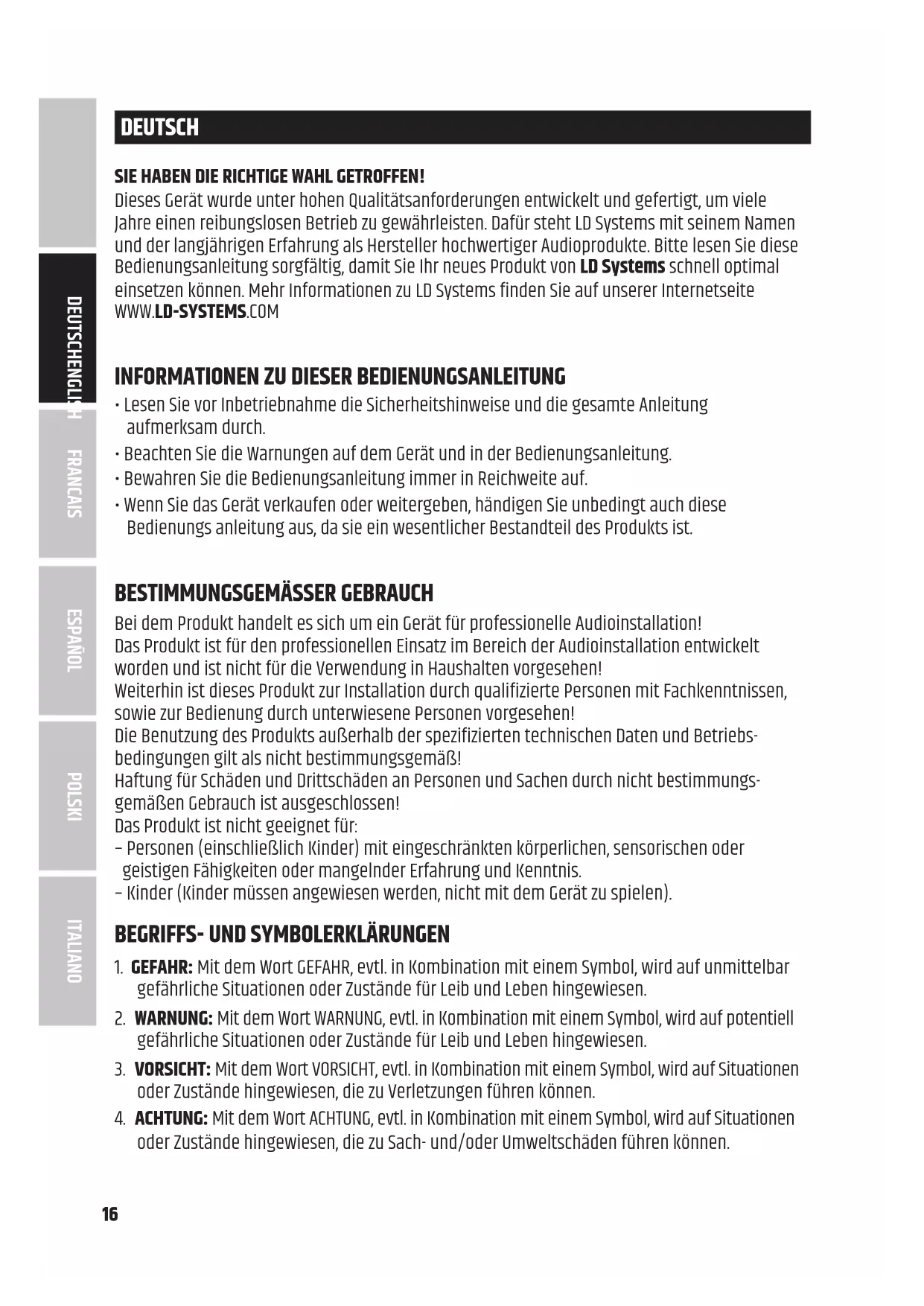

Welche Sicherheitsvorkehrungen sind zu beachten ?
Das Gerät ist für den professionellen Einsatz bestimmt. Es muss von qualifiziertem Personal installiert werden. Halten Sie Mindestabstände zu brennbaren Materialien (0,3 m) ein, verdecken Sie keine Lüftungsöffnungen und verwenden Sie nur empfohlenes Zubehör.
Wie ist der Frequenzgang des TR 212 ?
Der Frequenzgang beträgt 50 Hz bis 20 kHz mit einer Dämpfung von -1 dB, was eine hochwertige Klangwiedergabe für Installationsanwendungen gewährleistet.
