Produkttyp	Leitungstransformator für verteilte Lautsprecher
Marke	LD Systems
Modell	TR 206
Serie	TICA®
Anzahl der Kanäle	2
Leistung pro Kanal	60 W
Eingangsimpedanzen	2 / 4 / 8 Ω
Ausgangsspannungen	25 / 70 / 100 V
Frequenzgang	50 Hz - 20 kHz (-1 dB)
Klirrfaktor (THD)	< 0,02 %
Transformator-Typ	Toroïdal
Gehäusematerial	Stahlchassis
Frontplattenmaterial	Kunststoff
Abmessungen (B x H x T)	142 x 53 x 226 mm
Gewicht	2,3 kg
Betriebstemperatur	0 °C - 40 °C
Max. Betriebsfeuchtigkeit	< 85 % (nicht kondensierend)
Eingangsanschlüsse	Euroblock 4-polig (Rastermaß 5,08 mm)
Ausgangsanschlüsse	Euroblock 4-polig (Rastermaß 5,08 mm)
Stromversorgung	Passiv (keine externe Stromversorgung erforderlich)
Mitgeliefertes Zubehör	Montageplatten, Euroblock-Stecker, Gummifüße, Kurzanleitung
Montage	Unter- oder Tischmontage; im 19"-Rack (optionales Zubehör)
Verwendung	Professionell, Inneninstallation
Hauptfunktionen	Umwandlung eines niederohmigen Verstärkersignals in ein Konstantspannungssignal (25/70/100 V) für verteilte Lautsprecherleitungen
Wartung und Reinigung	Reinigung mit einem sauberen, feuchten Tuch; keine Lösungsmittel verwenden; Feuchtigkeitseintritt vermeiden
Sicherheit	Nicht öffnen, nicht modifizieren; die Sicherheitshinweise in der Anleitung beachten
Ersatzteile und Reparierbarkeit	Keine vom Benutzer austauschbaren Teile; Reparatur nur durch autorisiertes Fachpersonal
Allgemeine Informationen	Vollständige Anleitung zum Download verfügbar auf notice-facile.com

Häufig gestellte Fragen - TR 206 LD Systems

Wie schließe ich den TR 206 an meinen Verstärker an?

Verwenden Sie die mitgelieferten Euroblock-Stecker. Schließen Sie den Lautsprecherausgang des Verstärkers (Niederohmig) an den INPUT des TR 206 an, wobei die verfügbaren Impedanzen (2, 4 oder 8 Ω) zu beachten sind. Verbinden Sie für jeden Kanal die COM-Klemme und die gewählte Impedanz.

Wie hoch ist die maximale Leistung pro Kanal?

Die zulässige Leistung pro Kanal beträgt 60 W für den TR 206 und 120 W für den TR 212. Überschreiten Sie diesen Wert nicht, um eine Beschädigung des Transformators zu vermeiden.

Kann ich den TR 206 mit einem Klasse-D-Verstärker verwenden?

Ja, sofern der Klasse-D-Verstärker den Anschluss eines externen Transformators erlaubt. Bei Unsicherheit kontaktieren Sie den Hersteller des Verstärkers. Ein entsprechender Hinweis findet sich in der Anleitung.

Welche Ausgangsspannungen sind verfügbar?

Die Ausgänge liefern eine konstante Spannung von 25 V, 70 V oder 100 V, abhängig vom Anschluss an der OUTPUT-Klemme. Wählen Sie die für Ihre verteilte Lautsprecherinstallation geeignete Spannung.

Wie montiere ich den TR 206 unter oder auf einem Tisch?

Verwenden Sie die beiden mitgelieferten Montageplatten. Suchen Sie die Aussparungen mit M3-Gewindebohrungen am Gehäuse, schrauben Sie die Platten mit den mitgelieferten Senkkopfschrauben fest und befestigen Sie dann die gesamte Einheit mit nicht mitgelieferten Schrauben am Tisch. Für die Tischmontage entfernen Sie zunächst die Gummifüße.

Was tun, wenn der Klang verzerrt oder leise ist?

Überprüfen Sie, ob die gewählte Eingangsimpedanz der Ihres Verstärkers entspricht. Stellen Sie sicher, dass die Verstärkerleistung 60 W pro Kanal nicht überschreitet. Kontrollieren Sie die Euroblock-Verbindungen und den Zustand der Kabel.

Kann ich den TR 206 selbst reparieren?

Nein, das Gerät enthält keine vom Benutzer austauschbaren Teile. Reparaturen dürfen nur von qualifiziertem und vom Hersteller autorisiertem Personal durchgeführt werden. Ein unbefugtes Öffnen kann zu Stromschlagrisiken führen und die Garantie erlöschen lassen.

Wie reinige ich den Transformator?

Verwenden Sie ein sauberes, feuchtes Tuch zur Reinigung der Gehäuseoberflächen. Achten Sie darauf, dass keine Feuchtigkeit eindringt. Verwenden Sie keine Lösungsmittel, Scheuermittel oder Reiniger. Die Lüftungsöffnungen sollten regelmäßig entstaubt werden.

Wie lautet die Garantie für den TR 206?

Die Herstellergarantie ist in den Herstellererklärungen auf der Website von Adam Hall detailliert beschrieben. Konsultieren Sie die Seite https://cdn-shop.adamhall.com/media/pdf/MANUFACTURERS-DECLARATIONS_LD_SYSTEMS.pdf oder kontaktieren Sie Ihren Händler.

Kann ich den TR 206 im Freien verwenden?

Nein, das Gerät ist für die Verwendung im Innenbereich konzipiert. Es ist nicht wasserdicht und verfügt über keine Schutzart gegen Wasser oder Staub. Verwenden Sie es in einer trockenen Umgebung und schützen Sie es vor Witterungseinflüssen.

BEDIENUNGSANLEITUNG TR 206 LD Systems

BEDIENUNGSANLEITUNG 16

BESTIMMUNGSGEMÄSSER GEBRAUCH 16

BEGRIFFS- UND SYMBOLERKLÄRUNGEN 16

SICHERHEITSHINWEISE 17

HINWEISE FÜR INDOOR-INSTALLATIONSGERÄTE 20

LIEFERUMFANG 20

EINLEITUNG 21

ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE 22

KLEMMLEISTENANSCHLÜSSE 22

UNTER- / AUFTISCHMONTAGE 24

PFLEGE, WARTUNG UND REPARATUR 24

ABMESSUNGEN 26

TECHNISCHE DATEN 26

ENTSORGUNG 27

HERSTELLERERKLÄRUNGEN 28

FRANCAIS

INFORMATIONS SUR CE MODE D'EMPLOI 29

UTILISATION RÉGLEMENTÉE 29

EXPLICATIONS DES TERMES ET DES SYMBOLES 29

CONSIGNES DE SÉCURITÉ 30

NOTES POUR L'ÉQUIPEMENT

D'INSTALLATION À L'INTÉRIEUR 33

CONTENU DU CARTON 33

INTRODUCTION 34

CONNECTEURS, UTILISATION ET INDICATEURS 35

BRANCHEMENT DES CONNECTEURS EUROBLOCK 36

MONTAGE SOUS / SUR TABLE 37

ENTRETIEN, MAINTENANCE ET RÉPARATION 38

DIMENSIONS 39

CARACTÉRISTIQUES TECHNIQUES 39

MISE EN DÉCHETTERIE 40

DÉCLARATIONS DU FABRICANT 41

ESPAÑOL

+49 (0)6081 / 9419-0.

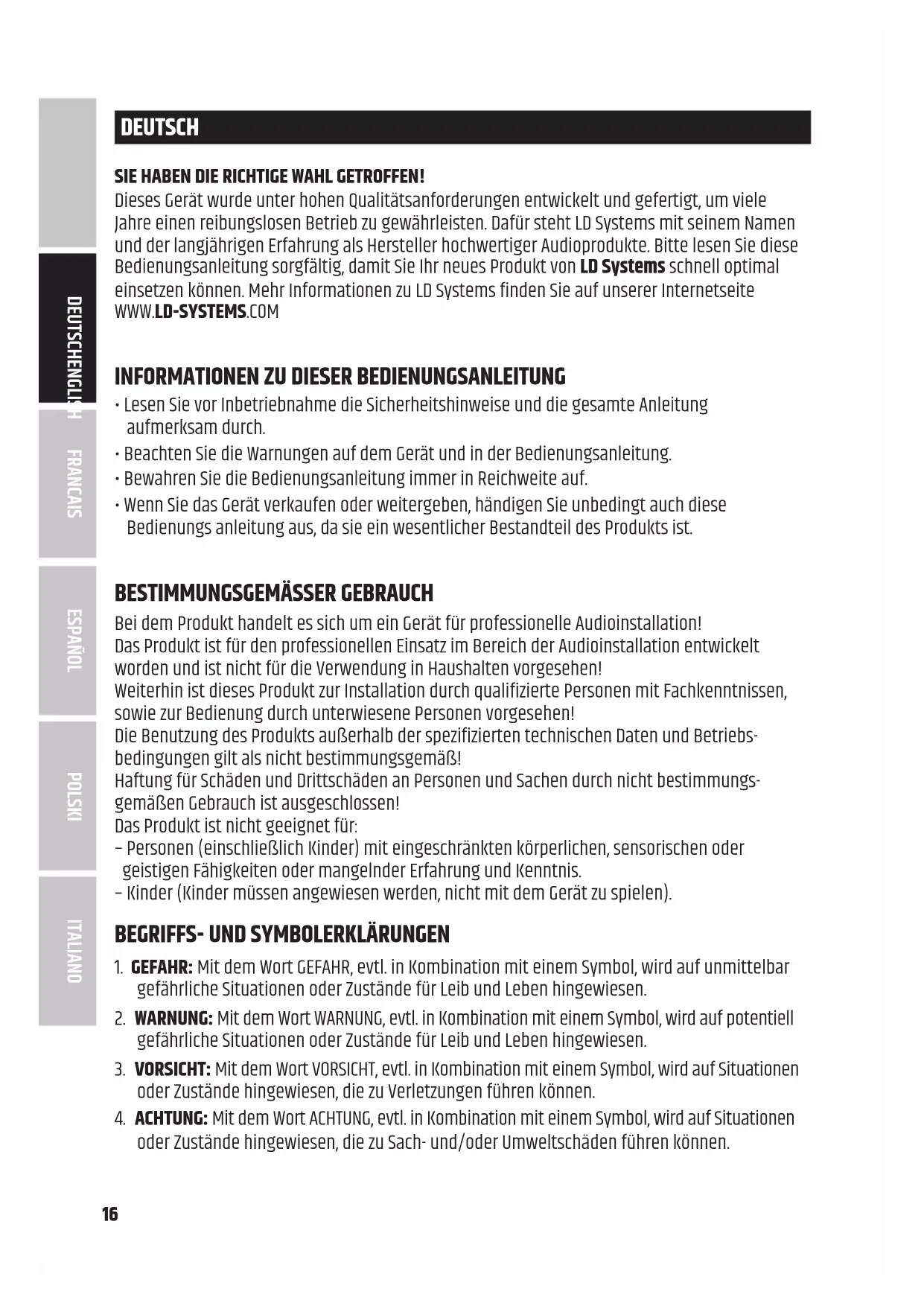

SIE HABEN DIE RICHTIGE WAHL GETROFFEN!

Dieses Gerät wurde unter hohen Qualitätsanforderungen entwickelt und gefertigt, um viele Jahre einen reibungslosen Betrieb zu gewährleisten. Dafür steht LD Systems mit seinem Namen und der langjährigen Erfahrung als Hersteller hochwertiger Audioprodukte. Bitte lesen Sie diese Bedienungsanleitung sorgfältig, damit Sie Ihr neues Produkt von LD Systems schnell optimal einsetzen können. Mehr Informationen zu LD Systems finden Sie auf unserer Internetseite WWW.LD-SYSTEMS.COM

INFORMATIONEN ZU DIESER BEDIENUNGSANLEITUNG

• Lesen Sie vor Inbetriebnahme die Sicherheitshinweise und die gesamte Anleitung aufmerksam durch.
• Beachten Sie die Warnungen auf dem Gerät und in der Bedienungsanleitung.
• Bewahren Sie die Bedienungsanleitung immer in Reichweite auf.
• Wenn Sie das Gerät verkaufen oder weitergeben, händigen Sie unbedingt auch diese Bedienungs anleitung aus, da sie ein wesentlicher Bestandteil des Produkts ist.

BESTIMMUNGSGEMÄSSER GEBRAUCH

Bei dem Produkt handelt es sich um ein Gerät für professionelle Audioinstallation! Das Produkt ist für den professionellen Einsatz im Bereich der Audioinstallation entwickelt worden und ist nicht für die Verwendung in Haushalten vorgesehen! Weiterhin ist dieses Produkt zur Installation durch qualifizierte Personen mit Fachkenntnissen, sowie zur Bedienung durch unterwiesene Personen vorgesehen! Die Benutzung des Produkts außerhalb der spezifizierten technischen Daten und Betriebsbedingungen gilt als nicht bestimmungsgemäß! Haftung für Schäden und Drittschäden an Personen und Sachen durch nicht bestimmungsgemäßen Gebrauch ist ausgeschlossen!

Das Produkt ist nicht geeignet für:

• Personen (einschließlich Kinder) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnis.
• Kinder (Kinder müssen angewiesen werden, nicht mit dem Gerät zu spielen).

BEGRIFFS- UND SYMBOLERKLÄRUNGEN

1. GEFAHR: Mit dem Wort GEFAHR, evtl. in Kombination mit einem Symbol, wird auf unmittelbar gefährliche Situationen oder Zustände für Leib und Leben hingewiesen.
2. WARNUNG: Mit dem Wort WARNUNG, evtl. in Kombination mit einem Symbol, wird auf potentiell gefährliche Situationen oder Zustände für Leib und Leben hingewiesen.
3. VORSICHT: Mit dem Wort VORSICHT, evtl. in Kombination mit einem Symbol, wird auf Situationen oder Zustände hingewiesen, die zu Verletzungen führen können.
4. ACHTUNG: Mit dem Wort ACHTUNG, evtl. in Kombination mit einem Symbol, wird auf Situationen oder Zustände hingewiesen, die zu Sach- und/oder Umweltschäden führen können.

Dieses Symbol kennzeichnet Gefahren, die einen elektrischen Schlag verursachen können.

Dieses Symbol kennzeichnet Gefahrenstellen oder gefährliche Situationen.

Dieses Symbol kennzeichnet Gefahren durch heiße Oberflächen.

Dieses Symbol kennzeichnet Gefahren durch hohe Lautstärken.

Dieses Symbol kennzeichnet ergänzende Informationen zur Bedienung des Produkts.

Dieses Symbol kennzeichnet ein Gerät, in dem sich keine vom Benutzer austauschbaren Teile befinden.

Dieses Symbol kennzeichnet ein Gerät, das nur in trockenen Räumen verwendet werden darf.

SICHERHEITSHINWEISE

GEFAHR:

1. Öffnen Sie das Gerät nicht und verändern Sie es nicht.
2. Wenn Ihr Gerät nicht mehr ordnungsgemäß funktioniert, Flüssigkeiten oder Gegenstände in das Geräteinnere gelangt sind, oder das Gerät anderweitig beschädigt wurde, schalten Sie es sofort aus und trennen es von der Spannungsversorgung. Dieses Gerät darf nur von autorisiertem Fachpersonal repariert werden.
3. Bei Geräten der Schutzklasse 1 muss der Schutzleiter korrekt angeschlossen werden. Unterbrechen Sie niemals den Schutzleiter. Geräte der Schutzklasse 2 haben keinen Schutzleiter.
4. Sorgen Sie dafür, dass spannungsführende Kabel nicht geknickt oder anderweitig mechanisch beschädigt werden.
5. Überbrücken Sie niemals die Gerätesicherung.

WARNUNG:

1. Das Gerät darf nicht in Betrieb genommen werden, wenn es offensichtliche Beschädigungen aufweist.
2. Das Gerät darf nur im spannungsfreien Zustand installiert werden.
3. Wenn das Netzkabel des Geräts beschädigt ist, darf das Gerät nicht in Betrieb genommen werden.
4. Fest angeschlossene Netzleitungen dürfen nur von einer qualifizierten Person ersetzt werden.

ACHTUNG:

1. Nehmen Sie das Gerät nicht in Betrieb, wenn es starken Temperaturschwankungen ausgesetzt war (beispielsweise nach dem Transport). Feuchtigkeit und Kondensat könnten das Gerät beschädigen. Schalten Sie das Gerät erst ein, wenn es Umgebungstemperatur erreicht hat.
2. Stellen Sie sicher, dass die Spannung und die Frequenz des Stromnetzes mit den auf dem Gerät angegebenen Werten übereinstimmen. Verfügt das Gerät über einen Spannungswahlschalter, schließen Sie das Gerät erst an, wenn dieser korrekt eingestellt ist. Nutzen Sie nur geeignete Netzkabel.
3. Um das Gerät allpolig vom Netz zu trennen genügt es nicht, den Ein-/Aus-Schalter am Gerät zu betätigen.
4. Stellen Sie sicher, dass die eingesetzte Sicherung dem auf dem Gerät abgedruckten Typ entspricht.
5. Stellen Sie sicher, dass geeignete Maßnahmen gegen Überspannung (z.B. Blitzschlag) ergriffen wurden.
6. Beachten Sie den angegebenen maximalen Ausgangsstrom an Geräten mit Power Out Anschluss. Beachten Sie, dass die gesamte Stromaufnahme aller angeschlossenen Geräte den vorgegebenen Wert nicht überschreitet.
7. Ersetzen Sie steckbare Netzleitungen nur durch Originalleitungen.

GEFAHR:

1. Erstickungsgefahr! Kunststoffbeutel und Kleinteile müssen außer Reichweite von Personen (einschließlich Kindern) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten aufbewahrt werden.
2. Gefahr durch Herabfallen! Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann. Verwenden Sie ausschließlich geeignete Stative bzw. Befestigungen (im Besonderen bei Festinstallationen). Stellen Sie sicher, dass Zubehör ordnungsgemäß installiert und gesichert ist. Achten Sie dabei darauf, dass geltende Sicherheitsbestimmungen eingehalten werden.

WARNUNG:

1. Verwenden Sie das Gerät nur in der vorgesehenen Art und Weise.
2. Betreiben Sie das Gerät nur mit dem vom Hersteller empfohlenen und vorgesehenen Zubehör.
3. Beachten Sie bei der Installation die für Ihr Land geltenden Sicherheitsvorschriften.
4. Überprüfen Sie nach dem Anschluss des Geräts alle Kabelwege, um Schäden oder Unfälle, z. B. durch Stolperfallen zu vermeiden.
5. Beachten Sie unbedingt den angegebenen Mindestabstand zu normal entflammbaren Materialien! Sofern dieser nicht explizit ausgewiesen ist, beträgt der Mindest-abstand 0,3 m.

VORSICHT:

1. Bei beweglichen Bauteilen wie Montagebügeln, oder sonstigen beweglichen Bauteilen besteht die Möglichkeit sich zu klemmen.
2. Bei Geräten mit motorisch angetriebenen Bauteilen besteht Verletzungsgefahr durch die Bewegung des Gerätes. Plötzliche Gerätebewegungen können zu Schreckreaktionen führen.

ACHTUNG:

1. Installieren und betreiben Sie das Gerät nicht in der Nähe von Heizkörpern, Wärme-speichern, Öfen oder sonstigen Wärmequellen. Sorgen Sie dafür, dass das Gerät immer so installiert ist, dass es ausreichend gekühlt wird und nicht überhitzen kann.
2. Platzieren Sie keine Zündquellen wie z.B. brennende Kerzen in der Nähe des Geräts.
3. Lüftungsöffnungen dürfen nicht abgedeckt und Lüfter nicht blockiert werden.
4. Nutzen Sie zum Transport die Originalverpackung oder vom Hersteller dafür vorgesehene Verpackungen.
5. Vermeiden Sie, dass Erschütterung oder Schläge auf das Gerät einwirken.
6. Beachten sie die IP-Schutzart, sowie die Umgebungsbedingungen wie Temperatur und Luftfeuchtigkeit entsprechend der Spezifizierung.
7. Geräte können stetig weiterentwickelt werden. Bei abweichenden Angaben zu Betriebsbedingungen, Leistung oder sonstigen Geräteeigenschaften zwischen Bedienungsanleitung und Gerätebeschriftung, hat immer die Angabe auf dem Gerät Priorität.
8. Das Gerät ist nicht für tropische Klimazonen und für den Betrieb oberhalb 2000 m über NN geeignet.

VORSICHT:

Das Anschließen von Signalkabeln kann zu erheblichen Störgeräuschen führen. Achten Sie darauf, dass am Ausgang angeschlossene Geräte bei Steckvorgängen stummgeschaltet sind. Andernfalls können Pegel von Störgeräuschen zu Schäden führen.

ACHTUNG HOHE LAUTSTÄRKEN BEI AUDIOPRODUKTEN!

Dieses Gerät ist für den professionellen Einsatz vorgesehen.

Der kommerzielle Betrieb dieses Geräts unterliegt den jeweils gültigen nationalen Vorschriften und Richtlinien zur Unfallverhütung.

Gehörschäden durch hohe Lautstärken und Dauerbelastung: Bei der Verwendung dieses Produkts können hohe Schalldruckpegel (SPL) erzeugt werden, die zu Gehörschäden führen können. Vermeiden Sie die Belastung durch hohe Lautstärken.

HINWEISE FÜR INDOOR-INSTALLATIONSGERÄTE

1. Geräte für Installationsanwendungen sind für den Dauerbetrieb ausgelegt.
2. Geräte für die Inneninstallation sind nicht witterungsbeständig.
3. Oberflächen sowie Kunststoffteile können auch bei Installationsgeräten, z.B. durch UV-Einstrahlung und Temperaturschwankungen altern. Dies führt i.d.R. nicht zu Funktionseinschränkungen.
4. Bei fest installierten Geräten ist mit der Ablagerung von Verunreinigungen, z.B. Staub, zu rechnen. Beachten Sie unbedingt die Pflegehinweise.
5. Sofern nicht auf dem Gerät explizit anders ausgewiesen, sind die Geräte für Montagehöhen kleiner 5 m vorgesehen.

LIEFERUMFANG

LDTR206

Entnehmen Sie das Produkt aus der Verpackung und entfernen Sie sämtliches Verpackungsmaterial. Überprüfen Sie die Vollständigkeit und Unversehrtheit der Lieferung und benachrichtigen Sie Ihren Vertriebspartner bitte unverzüglich nach dem Kauf, falls die Lieferung nicht komplett oder beschädigt ist.

Im Lieferumfang des Produkts sind enthalten:

• 1 x LD TR 206 Transformer
  • 1 Satz Klemmleisten
  • 1 Satz Gummifüße (vormontiert)
  • 1 Montageset für Auf- bzw. Untertischmontage
• Kurzanleitung

LDTR212

Entnehmen Sie das Produkt aus der Verpackung und entfernen Sie sämtliches Verpackungsmaterial. Überprüfen Sie die Vollständigkeit und Unversehrtheit der Lieferung und benachrichtigen Sie Ihren Vertriebspartner bitte unverzüglich nach dem Kauf, falls die Lieferung nicht komplett oder beschädigt ist.

Im Lieferumfang des Produkts sind enthalten:

• 1 x LD TR 212 Transformer
  • 1 Satz Klemmleisten
  • 1 Satz Gummifüße (vormontiert)
  • 1 Montageset für Auf- bzw. Untertischmontage
• Kurzanleitung

EINLEITUNG

TR 206

Der TR 206 aus der TICA® Serie ist ein Zweikanal-Lautsprechertransformator mit 60 W, der ein niederohmiges Verstärkersignal in eine Lautsprecherlinie mit konstanter Spannung umwandelt. Dadurch kann ein herkömmlicher Verstärker mit niedriger Impedanz zum Betrieb mehrerer Lautsprecher an jedem seiner Ausgänge verwendet werden, sofern er mit Lautsprechern verwendet wird, die einen Anschluss mit konstanter Spannung haben.

Dank seiner praktischen Bauform, seiner geringen Größe von 142 x 44 x 226 mm und der mitgelieferten Montageplatten lässt er sich fast überall unauffällig installieren. Alternativ passt er auch in 19-Zoll-Racks (1/3 Rackbreite). Verwende die optionale Rackwanne, um bis zu drei Produkte der TICA® Serie nebeneinander zu platzieren und so ein System zu erstellen, das genau deinen Anforderungen entspricht und nur wenig Platz im Rack benötigt.

TR 212

Der TR 212 aus der TICA® Serie ist ein Zweikanal-Lautsprechertransformator mit 120 W, der ein niederohmiges Verstärkersignal in eine Lautsprecherlinie mit konstanter Spannung umwandelt. Dadurch kann ein herkömmlicher Verstärker mit niedriger Impedanz zum Betrieb mehrerer Lautsprecher an jedem seiner Ausgänge verwendet werden, sofern er mit Lautsprechern verwendet wird, die einen Anschluss mit konstanter Spannung haben.

Dank seiner praktischen Bauform, seiner geringen Größe von 142 x 44 x 226 mm und der mitgelieferten Montageplatten lässt er sich fast überall unauffällig installieren. Alternativ passt er auch in 19-Zoll-Racks (1/3 Rackbreite). Verwende die optionale Rackwanne, um bis zu drei Produkte der TICA® Serie nebeneinander zu platzieren und so ein System zu erstellen, das genau deinen Anforderungen entspricht und nur wenig Platz im Rack benötigt.

FEATURES

TR 206

• 2 Lautsprecherkreise
• 60 W Maximallast pro Kanal
- Eingänge von 8,4 oder 2 Ohm Verstärkersignalen
- Gibt 100 V, 70 V oder 25 V (Netzspannung) an Lautsprecherkreise aus
- All-in-One-Design aus Transformator und Schutzgehäuse
- Kompakt und einfach zu montieren und anzuschließen

TR 212

• 2 Lautsprecherkreise
• 120 W Maximallast pro Kanal
- Eingänge von 8, 4 oder 2 Ohm Verstärkersignalen
• Gibt 100 V, 70 V oder 25 V (Netzspannung) an Lautsprecherkreise aus
- All-in-One-Design aus Transformator und Schutzgehäuse
- Kompakt und einfach zu montieren und anzuschließen

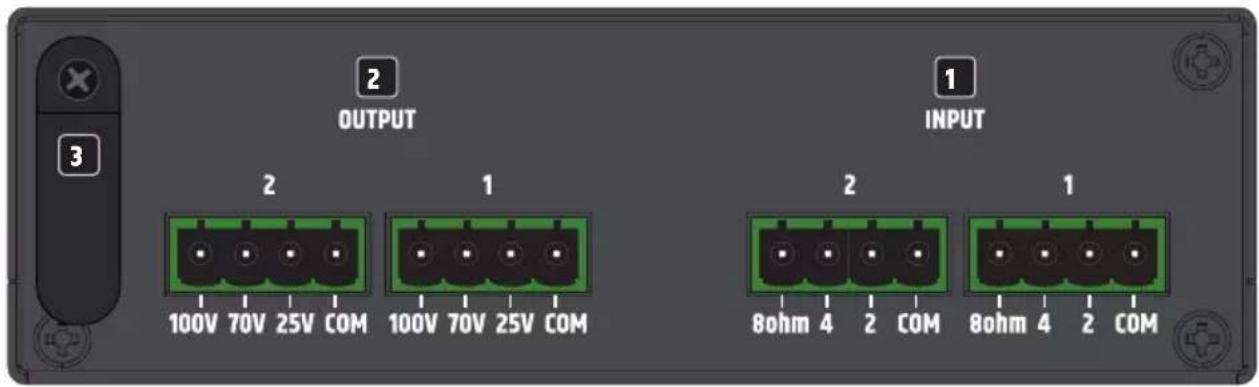

ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE

OUTPUT INPUT 3 2 1 2 1 100V 70V 25V COM 100V 70V 25V COM 8ohm 4 2 COM 8ohm 4 2 COM

Die Modelle LD TR 206 und LD TR 212 verfügen über identische Anschlüsse

1 INPUT 1 + 2

Verstärkereingänge für Verstärker mit niederohmigen Lautsprecherausgängen. Klemmleisten sind im Lieferumfang enthalten (Pinbelegung siehe KLEMMLEISTENANSCHLÜSSE).

Maximale Belastbarkeit

TR 206: 2 x 60 Watt

TR 212: 2 x 120 Watt

2 OUTPUT 1 + 2

Lautsprecherausgänge für 100, 70 und 25 Volt Installationslautsprecher. Klemmleisten sind im Lieferumfang enthalten (Pinbelegung siehe KLEMMLEISTENANSCHLÜSSE).

3 ZUGENTLASTUNG

Nutzen Sie die Zugentlastung, um die Klemmleistenanschlüsse und die Klemmleisten vor Beschädigung zu schützen und ein ungewolltes Herausziehen der Klemmleisten zu vermeiden.

ACHTUNG: Bei der Verwendung von Class-D-Endstufen ist darauf zu achten, dass der Anschluss eines externen Transformators nicht zu Schäden an der Endstufe führen kann! Wenden Sie sich im Zweifelsfall an den Hersteller der Endstufe.

KLEMMLEISTENANSCHLÜSSE

INPUTS

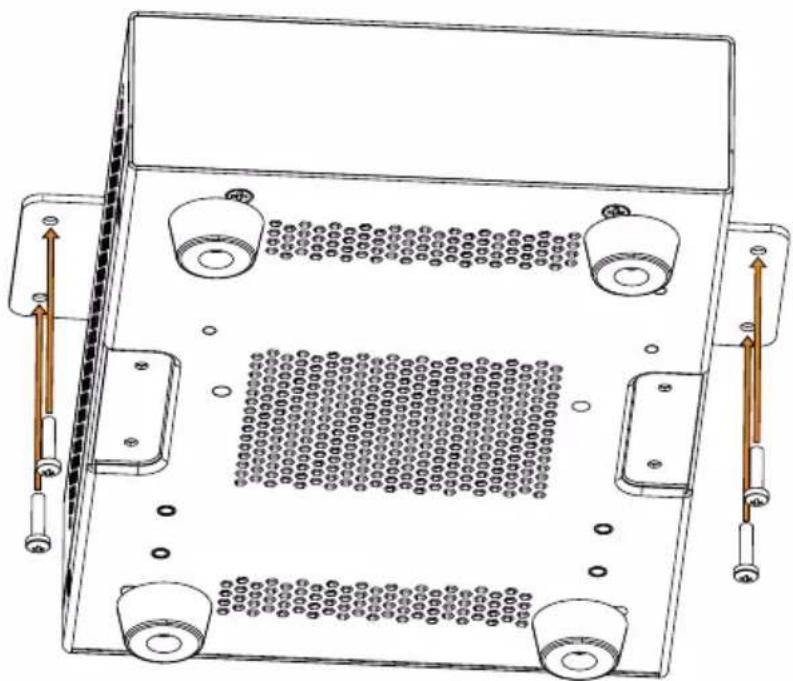

Für die Unter- bzw. Auftischmontage befinden sich auf der Ober- und Unterseite des Gehäuses je zwei Aussparungen mit wiederum je zwei M3 Gewindebohrungen. Schrauben Sie die beiden beiliegenden Montageplatten mittels der beiliegenden M3 Senkkopfschrauben an die Ober- bzw. Unterseite. Nun kann der Verstärker in der gewünschten Position befestigt werden (siehe Abbildung, Befestigungsschrauben nicht im Lieferumfang enthalten). Bei Auftischmontage müssen die vier Gummifüße zuvor demontiert werden.

PFLEGE, WARTUNG UND REPARATUR

Um die einwandfreie Funktion des Geräts auf Dauer zu gewährleisten, muss es regelmäßig gepflegt und bei Bedarf gewartet werden. Der Pflege- bzw. Wartungsbedarf steht in Abhängigkeit der Nutzungsintensität und -umgebung.

Wir empfehlen generell eine Sichtprüfung vor jeder Inbetriebnahme. Weiterhin empfehlen wir alle 500 Betriebsstunden, oder bei geringerer Nutzungsintensität spätestens nach Ablauf eines Jahres alle unten genannten und zutreffenden Pflegemaßnahmen durchzuführen. Bei Mängeln, die auf eine unzureichende Pflege zurückzuführen sind, kann es zu Einschränkungen der Garantieansprüchekommen.

PFLEGE (VOM ANWENDER DURCHFÜHRBAR)

WARNUNG! Vor jeglichen Pflegemaßnahmen müssen die Spannungsversorgung und sofern möglich sämtliche Geräteverbindungen getrennt werden.

HINWEIS! Unsachgemäße Pflege kann zu Beeinträchtigung des Gerätes führen bis hin zur Zerstörung.

1. Gehäuseoberflächen müssen mit einem sauberen, feuchten Tuch gereinigt werden. Dabei ist darauf zu achten, dass keine Feuchtigkeit in das Gerät eindringen kann.

2. Luft Ein- und Austrittsöffnungen müssen regelmäßig von Staub und Schmutz befreit werden. Im Fall des Einsatzes von Druckluft ist darauf zu achten, dass Beschädigungen am Gerät verhindert werden (z.B. müssen Lüfter für diesen Fall blockiert werden).

3. Leitungen und Steckkontakte sind regelmäßig zu reinigen und von Staub und Schmutz zu befreien.
4. Es dürfen generell keine Reinigungs-, Desinfektionsmittel oder Mittel mit schleifender Wirkung zur Pflege verwendet werden, andernfalls ist mit Beeinträchtigung der Oberflächenbeschaffenheit zu rechnen. Speziell durch Lösemittel, wie Alkohol, können Gehäusedichtungen in ihrer Funktion beeinträchtigt werden.
5. Geräte sind generell trocken zu lagern und vor Staub und Verschmutzung zu schützen.

WARTUNG UND REPARATUR (NUR DURCH FACHPERSONAL)

GEFAHR! Im Gerät befinden sich Spannungsführende Bauteile. Auch nach Trennung der Netzverbindung kann noch Restspannung im Gerät vorhanden sein, z.B. durch geladene Kondensatoren.

HINWEIS! Im Gerät befinden sich keine für den Anwender zu wartenden Baugruppen.

HINWEIS! Wartungs- und Reparaturmaßnahmen dürfen nur von ausreichend qualifiziertem Fachpersonal durchgeführt werden. Im Zweifel wenden Sie sich an eine Fachwerkstatt.

HINWEIS! Unsachgemäß ausgeführte Wartungsarbeiten können den Gewährleistungsanspruch beeinträchtigen.

HINWEIS! Bei vom Hersteller vorgesehenen Um- oder Nachrüstsets beachten Sie unbedingt die beiliegende Einbauanleitung

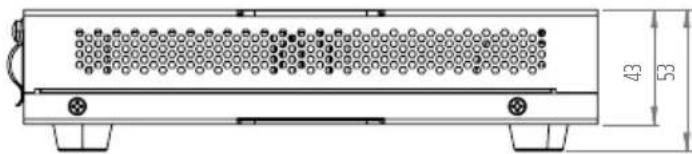

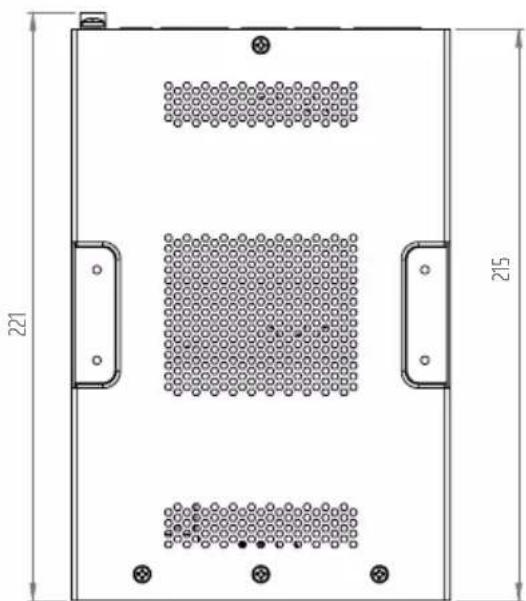

ABMESSUNGEN (mm)

142

43 53

Artikelnummer LDTR206 LDTR212
Produkttyp Netztransformator für konstante Lautsprecherspannungen	Netztransformator für konstante Lautsprecherspannungen

Anzahl von Kanälen 2 2

Eingangssektion

Steckertyp 4-polige Klemmleiste (5,08 mm)

4-polige Klemmleiste (5,08 mm)

Maximallast pro Kanal 60 W 120 W
Signalabgriffe (Eingang) 2 / 4 / 8 Ohm 2 / 4 / 8 Ohm
THD < 0,02 % < 0,02 %
Frequenzgang 50 Hz - 20 kHz (-1 dB) 50 Hz - 20 kHz (-1 dB)

Ausgangssektion

Steckertyp 4-polige Klemmleiste (5,08 mm)

4-polige Klemmleiste (5,08 mm)

Signalabgriffe (Ausgang)

25 / 70 / 100 V

25 / 70 / 100 V

Allgemein

Gehäusematerial	Stahlchassis	Stahlchassis
Material der Frontplatte	Kunststoff Kunststoff
Betriebstemperatur	0^ - 40^ 0^ - 40^

Artikelnummer LDTR206 LDTR212

Max. Feuchtigkeit für Betrieb < 85 % < 85 %(nicht kondensierend)
Transformatortyp Toroidal Toroidal
Abmessungen (B x H x T) 142 x 53 x 226 mm(Höhe mit Gummifüßen)	142 x 53 x 226 mm(Höhe mit Gummifüßen)
Gewicht 2,3 kg 2,7 kg
Zubehör im Lieferumfang Montageplatten für die Oberflächenmontage, Klemmblöcke für elektrische Anschlüsse.	Montageplatten für die Oberflächenmontage, Klemmblöcke für elektrische Anschlüsse.
Optionales Zubehör Rackwanne (LDTICARK) Rackwanne (LDTICARK)

ENTSORGUNG

Verpackung:

1. Verpackungen können über die üblichen Entsorgungswege dem Wertstoffkreislauf zugeführt werden.
2. Bitte trennen Sie die Verpackung entsprechend der Entsorgungsgesetze und Wertstoffverordnungen in Ihrem Land.

Gerät:

1. Dieses Gerät unterliegt der europäischen Richtlinie für Elektro- und Elektronik-Altgeräte in der jeweils geltenden aktuellen Fassung. WEEE-Richtlinie Waste Electrical and Electronical Equipment. Altgeräte und Batterien gehören nicht in den Hausmüll. Das Altgerät bzw. Batterien müssen über einen zugelassenen Entsorgungs-betrieb oder eine kommunale Entsorgungseinrichtung entsorgt werden. Bitte beachten Sie geltende Vorschriften in Ihrem Land!
2. Beachten Sie alle in Ihrem Land geltenden Entsorgungsgesetze.
3. Als Privatkunde erhalten Sie Informationen zu umweltfreundlichen Entsorgungsmöglichkeiten über den Händler, bei dem das Produkt erworben wurde, oder über die entsprechenden regionalen Behörden.

HERSTELLERERKLÄRUNGEN

HERSTELLERGARANTIE & HAFTUNGSBESCHRÄNKUNG

Adam Hall GmbH, Adam-Hall-Str. 1, D-61267 Neu Anspach / E-Mail [e-mail] /

+49 (0)6081 / 9419-0.

Unsere aktuellen Garantiebedingungen und Haftungsbeschränkung finden Sie unter:

Im Servicefall wenden Sie sich an Ihren Vertriebspartner.

CE-KONFORMITÄT

Hiermit erklärt die Adam Hall GmbH, dass dieses Produkt folgender Richtlinie entspricht (soweit zutreffend).

R&TTE (1999/5/EG) bzw. RED (2014/53/EU) ab Juni 2017

Niederspannungsrichtlinie (2014/35/EU)

EMV-Richtlinie (2014/30/EU)

RoHS (2011/65/EU)

Die vollständige Konformitätserklärung finden Sie unter www.adamhall.com.

Des Weiteren können Sie diese auch unter [e-mail] anfragen.

EU-KONFORMITÄTSERKLÄRUNG

Konformitätserklärungen für Produkte, die unter die LVD-, EMV- und RoHS Richtlinien fallen, können unter [e-mail] angefordert werden.

Konformitätserklärungen für Produkte, die der RED-Richtlinie unterliegen,

können unter www.adamhall.com/compliance/ abgerufen werden.

Druckfehler und Irrtümer, sowie technische oder sonstige Änderungen sind vorbehalten!

FRANCAIS

VOUS AVEZ FAIT LE BON CHOIX !

+49 (0)6081 / 9419-0.

+49 (0)6081 / 9419-0.

+49 (0)6081 / 9419-0.
