TR 206 - Recepteur LD Systems - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil TR 206 LD Systems au format PDF.
📄
Document temporairement indisponible
La notice est en cours de transfert vers notre nouveau serveur. Elle sera de nouveau accessible d'ici quelques heures. Merci de votre patience.
Choisissez votre langue et indiquez votre email : nous vous enverrons une version traduite specifiquement.
| Type de produit | Transformateur de ligne pour enceintes distribuées |
| Marque | LD Systems |
| Modèle | TR 206 |
| Série | TICA® |
| Nombre de canaux | 2 |
| Puissance par canal | 60 W |
| Impédances d'entrée | 2 / 4 / 8 Ω |
| Tensions de sortie | 25 / 70 / 100 V |
| Réponse en fréquence | 50 Hz - 20 kHz (-1 dB) |
| Taux de distorsion (THD) | < 0,02 % |
| Type de transformateur | Toroïdal |
| Matériau du boîtier | Châssis en acier |
| Matériau de la face avant | Plastique |

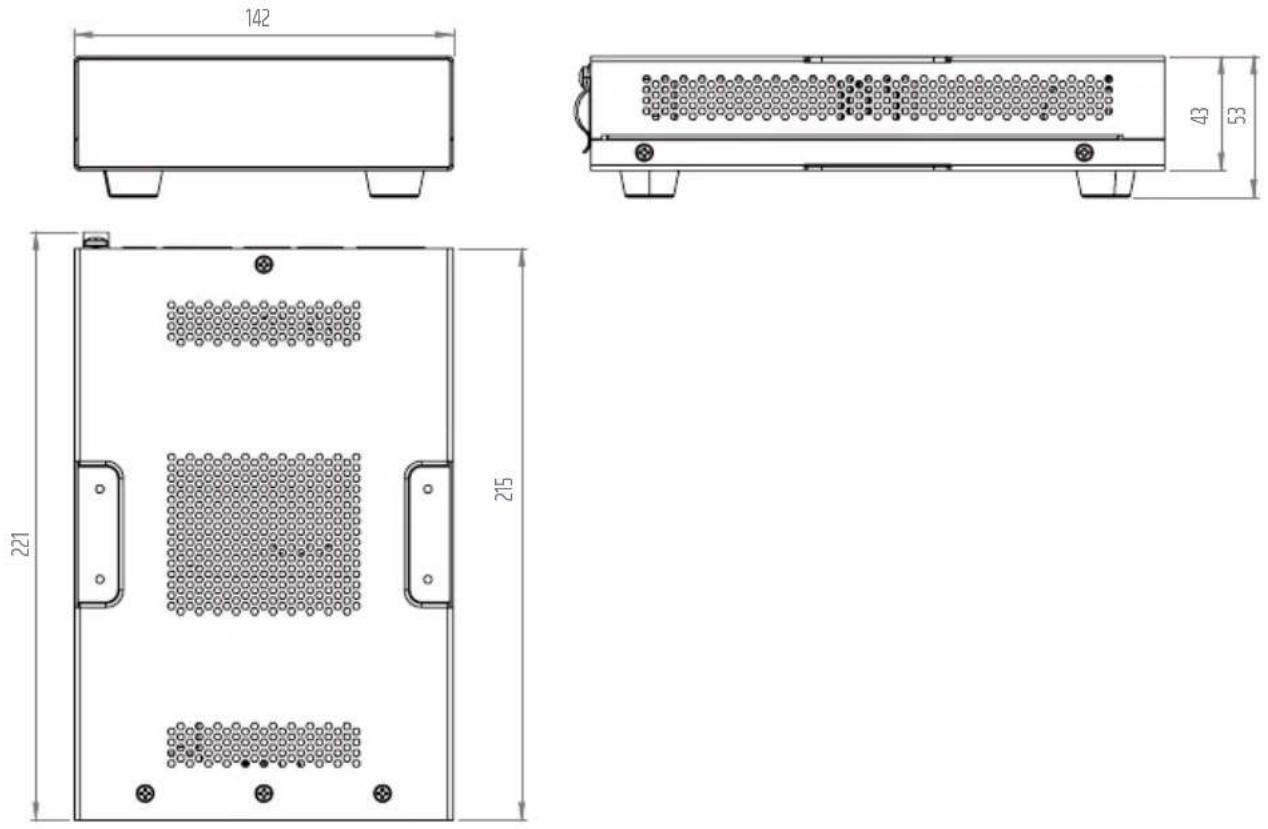

| Dimensions (L x H x P) | 142 x 53 x 226 mm |
| Poids | 2,3 kg |
| Température d'utilisation | 0 °C - 40 °C |
| Humidité max. de fonctionnement | < 85 % (sans condensation) |
| Connecteurs d'entrée | Euroblock 4 points (pas 5,08 mm) |
| Connecteurs de sortie | Euroblock 4 points (pas 5,08 mm) |
| Alimentation | Passif (aucune alimentation externe requise) |
| Accessoires fournis | Plaques de montage, connecteurs Euroblock, pieds caoutchouc, guide rapide |
| Montage | Sous ou sur table ; en rack 19" (accessoire optionnel) |
| Usage | Professionnel, installation intérieure |
| Fonctions principales | Conversion d'un signal d'amplificateur basse impédance en signal à tension constante (25/70/100 V) pour lignes d'enceintes distribuées |
| Entretien et nettoyage | Nettoyage avec un chiffon propre et humide ; ne pas utiliser de solvants ; éviter la pénétration d'humidité |
| Sécurité | Ne pas ouvrir, ne pas modifier ; respecter les consignes de sécurité détaillées dans la notice |
| Pièces détachées et réparabilité | Aucune pièce remplaçable par l'utilisateur ; réparation uniquement par personnel qualifié autorisé |
| Informations générales | Notice complète disponible en téléchargement sur notice-facile.com |
FOIRE AUX QUESTIONS - TR 206 LD Systems

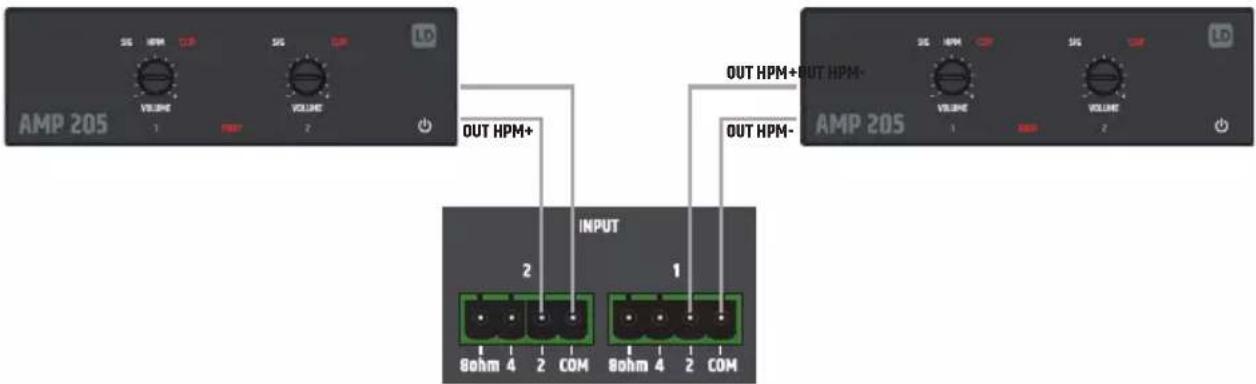

Comment connecter le TR 206 à mon amplificateur ?
Utilisez les connecteurs Euroblock fournis. Raccordez la sortie enceinte de l'amplificateur (basse impédance) à l'entrée INPUT du TR 206 en respectant les impédances disponibles (2, 4 ou 8 Ω). Pour chaque canal, connectez les bornes COM et l'impédance choisie.
Quelle est la puissance maximale par canal ?
La puissance admissible par canal est de 60 W pour le TR 206 et 120 W pour le TR 212. Ne dépassez pas cette valeur pour éviter d'endommager le transformateur.
Puis-je utiliser le TR 206 avec un amplificateur de classe D ?
Oui, à condition que l'amplificateur de classe D autorise la connexion à un transformateur externe. En cas de doute, contactez le fabricant de l'amplificateur. Un avertissement figure dans la notice.
Quelles sont les tensions de sortie disponibles ?
Les sorties fournissent une tension constante de 25 V, 70 V ou 100 V selon le branchement sur le bornier OUTPUT. Choisissez la tension adaptée à votre installation d'enceintes distribuées.

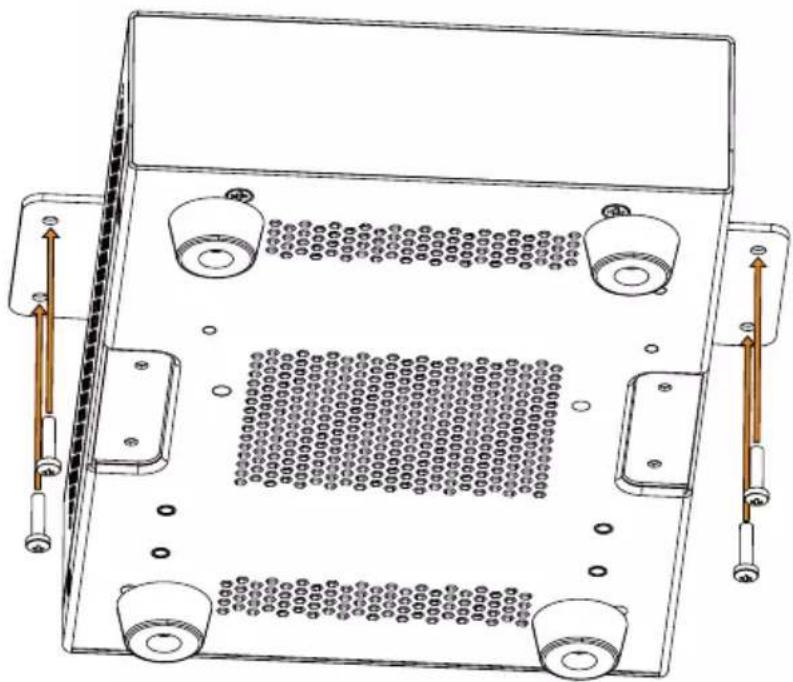

Comment monter le TR 206 sous ou sur une table ?
Utilisez les deux plaques de montage fournies. Repérez les évidements avec trous filetés M3 sur le boîtier, vissez les plaques avec les vis à tête fraisée incluses, puis fixez l'ensemble à la table avec des vis non fournies. Pour un montage sur table, retirez d'abord les pieds en caoutchouc.
Que faire si le son est déformé ou faible ?
Vérifiez que l'impédance d'entrée sélectionnée correspond à celle de votre amplificateur. Assurez-vous que la puissance de l'amplificateur ne dépasse pas 60 W par canal. Contrôlez les connexions Euroblock et l'état des câbles.
Est-il possible de réparer le TR 206 moi-même ?
Non, l'appareil ne contient aucune pièce remplaçable par l'utilisateur. Toute réparation doit être effectuée par un personnel qualifié et autorisé par le fabricant. Une ouverture non autorisée peut entraîner des risques de choc électrique et annuler la garantie.
Comment nettoyer le transformateur ?
Utilisez un chiffon propre et humide pour nettoyer les surfaces du boîtier. Veillez à ce qu'aucune humidité ne pénètre à l'intérieur. N'utilisez pas de solvants, de produits abrasifs ou de nettoyants. Les ouvertures de ventilation doivent être dépoussiérées régulièrement.
Quelle est la garantie du TR 206 ?
La garantie constructeur est détaillée dans les déclarations du fabricant disponibles sur le site d'Adam Hall. Consultez la page https://cdn-shop.adamhall.com/media/pdf/MANUFACTURERS-DECLARATIONS_LD_SYSTEMS.pdf ou contactez votre revendeur.
Puis utiliser le TR 206 en extérieur ?
Non, l'appareil est conçu pour une utilisation en intérieur. Il n'est pas étanche et ne possède pas d'indice de protection contre l'eau ou la poussière. Utilisez-le dans un environnement sec et à l'abri des intempéries.
