| Type de produit | Transformateur de ligne pour enceintes distribuées (2 canaux) |
| Marque | LD Systems |
| Modèle | TR 212 |
| Nombre de canaux | 2 |
| Puissance admissible par canal | 120 W |
| Impédances d'entrée | 2 / 4 / 8 Ohms |
| Tensions de sortie | 25 / 70 / 100 V |
| Réponse en fréquence | 50 Hz - 20 kHz (-1 dB) |
| Taux de distorsion (THD) | < 0,02% |
| Type de transformateur | Toroïdal |
| Matériau du boîtier | Châssis en acier |
| Matériau de la face avant | Plastique |
| Dimensions (L x H x P) | 142 x 53 x 226 mm |
| Poids | 2,7 kg |
| Connecteurs d'entrée | Euroblock 4 points (pas 5,08 mm) |
| Connecteurs de sortie | Euroblock 4 points (pas 5,08 mm) |
| Température d'utilisation | 0 °C - 40 °C |
| Humidité max. de fonctionnement | < 85% (sans condensation) |
| Accessoires inclus | Plaques de montage, borniers Euroblock, pieds en caoutchouc, guide rapide |
| Fonction principale | Conversion de signal amplificateur basse impédance en signal à tension constante pour lignes d'enceintes distribuées |
| Montage | Sous/sur table (plaques fournies), rack 19 pouces (tiers de largeur) avec accessoire optionnel LDTICARK |
| Sécurité | Utilisation professionnelle, installation par personnel qualifié, respect des distances de sécurité et de la réglementation |
| Entretien | Nettoyage avec chiffon sec ou humide, vérifier les ouvertures de ventilation, ne pas utiliser de produits abrasifs |
| Réparabilité | Aucune pièce réparable par l'utilisateur, intervention uniquement par un personnel qualifié autorisé |
| Informations générales | Conforme aux directives CE (LVD, EMC, RoHS), fabriqué par Adam Hall GmbH |
FOIRE AUX QUESTIONS - TR 212 LD Systems
Quel est l'usage du LD Systems TR 212 ?
Le TR 212 est un transformateur audio deux canaux conçu pour convertir un signal d'amplificateur basse impédance (2, 4 ou 8 ohms) en signal à tension constante (25, 70 ou 100 V) pour alimenter des lignes d'enceintes distribuées dans des installations professionnelles.
Comment connecter l'entrée du TR 212 à un amplificateur ?

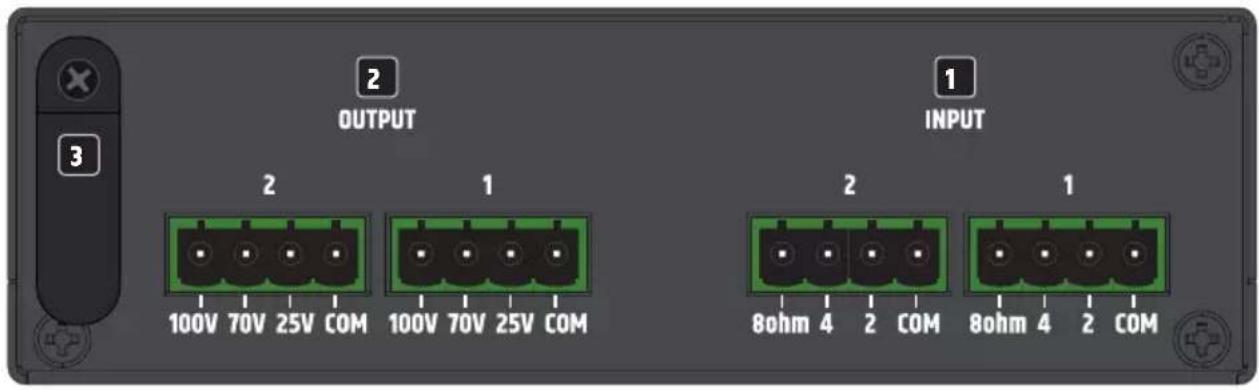

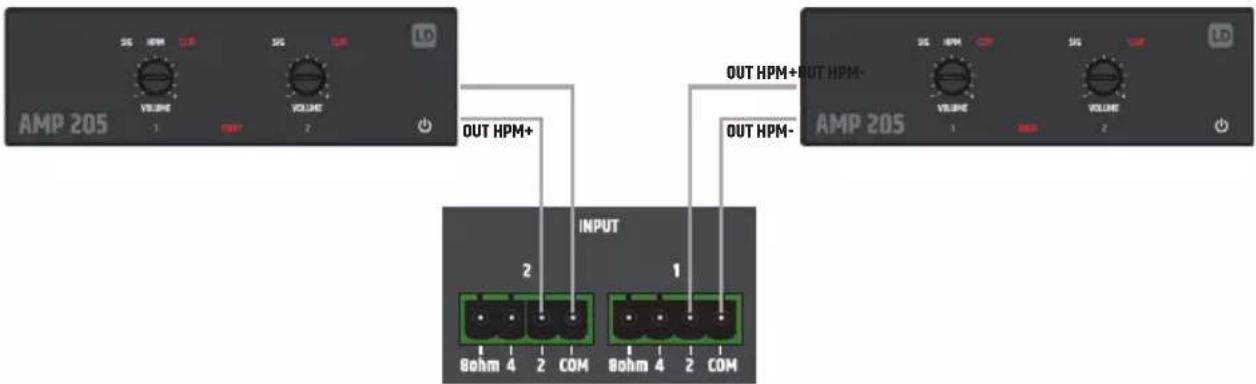

Utilisez les connecteurs Euroblock fournis. Raccordez la sortie enceinte de l'amplificateur aux bornes INPUT correspondant à l'impédance souhaitée (2, 4 ou 8 ohms). Respectez la polarité. Pour une configuration en 8 ohms, utilisez les bornes 8ohm et COM.
Quelles tensions de sortie puis-je utiliser ?

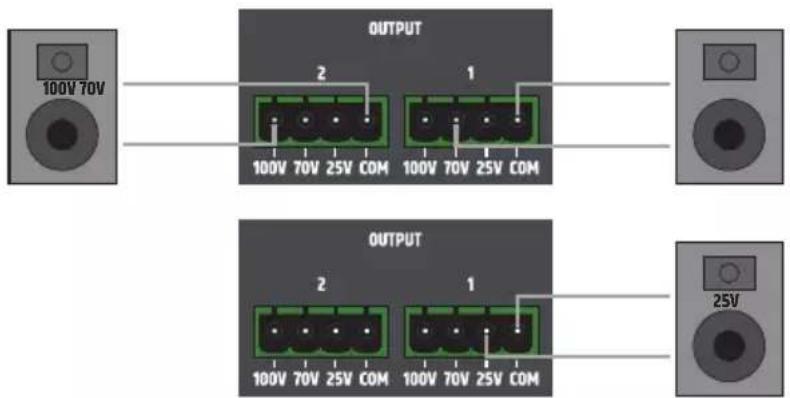

Le TR 212 propose trois tensions de sortie : 25 V, 70 V et 100 V. Sélectionnez la tension adaptée à votre système d'enceintes distribuées en connectant les fils aux bornes correspondantes (OUTPUT).
Puis-je utiliser le TR 212 avec un amplificateur de classe D ?
Oui, mais assurez-vous que l'amplificateur autorise la connexion d'un transformateur externe. En cas de doute, contactez le fabricant de l'amplificateur pour éviter tout dommage.
Comment monter le TR 212 sous ou sur une table ?

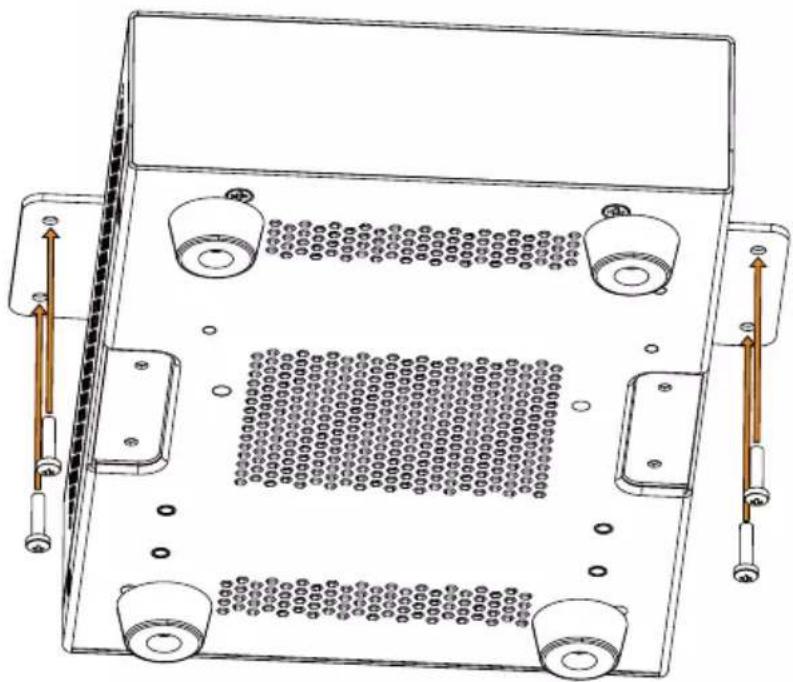

Utilisez les plaques de montage fournies. Fixez-les sur le boîtier à l'aide des vis M3 fournies, puis vissez l'ensemble sous la table (ou sur la table après avoir retiré les pieds en caoutchouc). Les vis de fixation ne sont pas incluses.
Quelle est la puissance maximale par canal du TR 212 ?
La puissance admissible par canal est de 120 W. Ne dépassez pas cette valeur pour éviter d'endommager le transformateur.
Le TR 212 peut-il être monté en rack 19 pouces ?
Oui, grâce à son format tiers de largeur. Utilisez l'accessoire en option LDTICARK (plateau pour mise en rack) pour juxtaposer plusieurs appareils de la série TICA®.
Quel entretien nécessite le TR 212 ?
Avant toute intervention, coupez l'alimentation. Nettoyez les surfaces avec un chiffon propre et humide, sans solvants. Dépoussiérez régulièrement les ouvertures de ventilation et les connecteurs. Aucune pièce interne n'est réparable par l'utilisateur.
Quelles sont les précautions de sécurité à respecter ?
L'appareil est destiné à un usage professionnel. Il doit être installé par du personnel qualifié. Respectez les distances minimales par rapport aux matériaux inflammables (0,3 m), ne couvrez pas les ventilations, et utilisez uniquement des accessoires recommandés.
Quelle est la réponse en fréquence du TR 212 ?
La réponse en fréquence est de 50 Hz à 20 kHz avec une atténuation de -1 dB, ce qui garantit une reproduction sonore de haute qualité pour les applications d'installation.
