Typ produktu	Transformator liniowy do głośników rozproszonych (2 kanały)
Marka	LD Systems
Model	TR 212
Liczba kanałów	2
Moc znamionowa na kanał	120 W
Impedancje wejściowe	2 / 4 / 8 omów
Napięcia wyjściowe	25 / 70 / 100 V
Pasmo przenoszenia	50 Hz - 20 kHz (-1 dB)
Współczynnik zniekształceń (THD)	< 0,02%
Typ transformatora	Toroidalny
Materiał obudowy	Stalowa konstrukcja
Materiał płyty czołowej	Plastik
Wymiary (S x W x G)	142 x 53 x 226 mm
Waga	2,7 kg
Złącza wejściowe	Euroblock 4-pin (skok 5,08 mm)
Złącza wyjściowe	Euroblock 4-pin (skok 5,08 mm)
Temperatura pracy	0 °C - 40 °C
Maksymalna wilgotność pracy	< 85% (bez kondensacji)
Akcesoria w zestawie	Płyty montażowe, listwy Euroblock, gumowe nóżki, szybki przewodnik
Główna funkcja	Konwersja sygnału wzmacniacza niskoimpedancyjnego na sygnał stałonapięciowy dla linii głośników rozproszonych
Montaż	Pod/na stole (dołączone płyty), rack 19 cali (jedna trzecia szerokości) z opcjonalnym akcesorium LDTICARK
Bezpieczeństwo	Zastosowanie profesjonalne, instalacja przez wykwalifikowany personel, zachowanie odległości bezpieczeństwa i zgodność z przepisami
Konserwacja	Czyszczenie suchą lub wilgotną szmatką, sprawdzanie otworów wentylacyjnych, nie używać środków ściernych
Możliwość naprawy	Brak części naprawialnych przez użytkownika, naprawy wyłącznie przez autoryzowany wykwalifikowany personel
Informacje ogólne	Zgodny z dyrektywami CE (LVD, EMC, RoHS), wyprodukowany przez Adam Hall GmbH

Często zadawane pytania - TR 212 LD Systems

Jakie jest zastosowanie LD Systems TR 212?

TR 212 to dwukanałowy transformator audio przeznaczony do konwersji sygnału wzmacniacza niskoimpedancyjnego (2, 4 lub 8 omów) na sygnał stałonapięciowy (25, 70 lub 100 V) do zasilania linii głośników rozproszonych w instalacjach profesjonalnych.

Jak podłączyć wejście TR 212 do wzmacniacza?

Użyj dołączonych złączy Euroblock. Podłącz wyjście głośnikowe wzmacniacza do zacisków INPUT odpowiadających żądanej impedancji (2, 4 lub 8 omów). Przestrzegaj polaryzacji. Dla konfiguracji 8 omów użyj zacisków 8ohm i COM.

Jakich napięć wyjściowych mogę użyć?

TR 212 oferuje trzy napięcia wyjściowe: 25 V, 70 V i 100 V. Wybierz napięcie odpowiednie dla twojego systemu głośników rozproszonych, podłączając przewody do odpowiednich zacisków (OUTPUT).

Czy mogę użyć TR 212 ze wzmacniaczem klasy D?

Tak, ale upewnij się, że wzmacniacz dopuszcza podłączenie zewnętrznego transformatora. W razie wątpliwości skontaktuj się z producentem wzmacniacza, aby uniknąć uszkodzeń.

Jak zamontować TR 212 pod lub na stole?

Użyj dołączonych płyt montażowych. Przymocuj je do obudowy za pomocą dołączonych śrub M3, a następnie przykręć całość pod stół (lub na stół po usunięciu gumowych nóżek). Śruby mocujące nie są dołączone.

Jaka jest maksymalna moc na kanał TR 212?

Moc znamionowa na kanał wynosi 120 W. Nie przekraczaj tej wartości, aby uniknąć uszkodzenia transformatora.

Czy TR 212 można zamontować w racku 19 cali?

Tak, dzięki formatowi jednej trzeciej szerokości. Użyj opcjonalnego akcesorium LDTICARK (półka do montażu w racku), aby zestawić kilka urządzeń z serii TICA®.

Jakiej konserwacji wymaga TR 212?

Przed jakąkolwiek interwencją odłącz zasilanie. Czyść powierzchnie czystą, wilgotną szmatką, bez rozpuszczalników. Regularnie odkurzaj otwory wentylacyjne i złącza. Żadne wewnętrzne części nie są naprawialne przez użytkownika.

Jakie środki ostrożności należy zachować?

Urządzenie jest przeznaczone do użytku profesjonalnego. Powinno być instalowane przez wykwalifikowany personel. Zachowaj minimalne odległości od materiałów łatwopalnych (0,3 m), nie zakrywaj otworów wentylacyjnych i używaj wyłącznie zalecanych akcesoriów.

Jakie jest pasmo przenoszenia TR 212?

Pasmo przenoszenia wynosi od 50 Hz do 20 kHz z tłumieniem -1 dB, co gwarantuje wysokiej jakości reprodukcję dźwięku dla zastosowań instalacyjnych.

INSTRUKCJA OBSŁUGI TR 212 LD Systems

UWAGI DOTYCZĄCE SPRZĘTU DO INSTALACJI

WEWNETRZNYCH 59

ZAWARTOŚĆ OPAKOWANIA 59

WPROWADZENIE 60

PRZYŁĄCZA, ELEMENTY OBSŁUGI I WSKAŹNIKI 61

POŁĄCZENIA LISTWY ZACISKOWEJ 62

MONTAŻ POD / NA BLACIE 63

PIELEGNACJA, KONSERWACJA I NAPRAWA 64

WYMIARY 65

DANE TECHNICZNE 65

DYSPOZYCJA 66

OŚWIADCZENIA PRODUCENTA 67

ITALIANO

Urządzenie to zostało zaprojektowane i wyprodukowane zgodnie z wysokimi standardami jakości, aby zapewnić wiele lat bezproblemowej pracy. To właśnie oznacza LD Systems ze swoją nazwą i wieloletnim doświadczeniem jako producent wysokiej jakości produktów audio. Prosimy o dokładne zapoznanie się z niniejszą instrukcją obsługi, aby szybko uzyskać jak najwięcej korzyści z nowego produktu LD Systems. Więcej informacji o LD Systems znajdziecie Państwo na naszej stronie internetowej WWW.LD-SYSTEMS.COM

INFORMACJE DOTYCZĄCE NINIEJSZEJ INSTRUKCJI OBSŁUGI

• Przed uruchomieniem należy dokładnie przeczytać wskazówki bezpieczeństwa i całą instrukcję.
• Przestrzegać ostrzeżeń umieszczonych na urządzeniu oraz w instrukcji obsługi.
• Instrukcję obsługi należy zawsze przechowywać w zasięgu ręki.
• W przypadku sprzedaży lub przekazania urządzenia należy przekazać również niniejszą instrukcję obsługi, ponieważ stanowi ona istotną część produktu.

STOSOWANIE ZGODNIE Z PRZEPISAMI

Produkt jest urządzeniem przeznaczonym do profesjonalnej instalacji audio!

Produkt został opracowany do profesjonalnego zastosowania w dziedzinie instalacji audio i nie jest przeznaczony do użytku w gospodarstwach domowych!

Ponadto produkt ten przeznaczony jest do instalacji przez osoby wykwalifikowane, posiadające specjalistyczną wiedzę oraz do obsługi przez osoby poinstruowane! Użytkowanie produktu poza podanymi danymi technicznymi i warunkami eksploatacji jest uważane za niezgodne z przeznaczeniem!

Odpowiedzialność za szkody osobowe i rzeczowe osób trzecich, powstałe w wyniku nieprawidłowego użytkowania, jest wykluczona!

Produkt nie jest odpowiedni dla:

• Osoby (w tym dzieci) o ograniczonych możliwościach fizycznych, sensorycznych lub umysłowych lub braku doświadczenia i wiedzy.
• Dzieci (dzieci należy poinstruować, aby nie bawiły się urządzeniem).

OBJAŚNIENIA TERMINÓW I SYMBOLI

1. NIEBEZPIECZEŃSTWO : Słowo NIEBEZPIECZEŃSTWO, ewentualnie w połączeniu z symbolem, wskazuje natychmiast sytuacje lub warunki niebezpieczne dla życia i zdrowia.
2. OSTRZEŻENIE : Słowo OSTRZEŻENIE, ewentualnie w połączeniu z symbolem, wskazuje na sytuacje lub warunki potencjalnie niebezpieczne dla życia i zdrowia.
3. PRZESTROGA : Słowo PRZESTROGA, ewentualnie w połączeniu z symbolem, jest używane do wskazania sytuacji lub warunków, które mogą prowadzić do obrażeń.
4. PRZESTROGA : Słowo PRZESTROGA, ewentualnie w połączeniu z symbolem, jest używane do wskazania sytuacji lub warunków, które mogą prowadzić do szkód materialnych i/lub środowiskowych.

Ten symbol wskazuje na zagrożenia, które mogą spowodować porażenie prądem.

Ten symbol oznacza miejsca niebezpieczne lub sytuacje niebezpieczne.

Ten symbol wskazuje na zagrożenia związane z gorącymi powierzchniami.

Ten symbol wskazuje na niebezpieczeństwo związane z wysokim poziomem głośności.

Ten symbol oznacza dodatkowe informacje dotyczące działania produktu.

Ten symbol oznacza urządzenie, które nie zawiera żadnych części wymienianych przez użytkownika.

Ten symbol oznacza sprzęt elektryczny przeznaczony głównie do użytku wewnątrz pomieszczeń.

INSTRUKCJE BEZPIECZEŃSTWA

NIEBEZPIECZEŃSTWO:

1. Nie należy otwierać ani modyfikować urządzenia.
2. Jeśli urządzenie nie działa prawidłowo, jeśli do jego wnętrza dostały się płyny lub przedmioty, lub jeśli urządzenie zostało uszkodzone w inny sposób, należy je natychmiast wyłączyć i odłączyć od zasilania. Urządzenie może być naprawiane wyłącznie przez autoryzowanych specjalistów.
3. W przypadku urządzeń klasy ochrony 1 należy prawidłowo podłączyć przewód ochronny. Nigdy nie przerywać przewodu ochronnego. Urządzenia klasy ochrony 2 nie posiadają przewodu ochronnego.
4. Upewnij się, że przewody pod napięciem nie są zagięte lub w inny sposób uszkodzone mechanicznie.
5. Nigdy nie należy omijać bezpiecznika urządzenia.

OSTRZEŻENIE:

1. Nie wolno uruchamiać urządzenia, jeśli wykazuje ono widoczne uszkodzenia.
2. Urządzenie może być instalowane tylko w stanie bez napięcia.
3. Jeśli kabel sieciowy urządzenia jest uszkodzony, nie należy obsługiwać urządzenia.
4. Kable sieciowe podłączone na stałe mogą być wymieniane tylko przez wykwalifikowaną osobę.

UWAGA:

1. Nie należy eksploatować urządzenia, jeśli było ono narażone na duże wahania temperatury (np. po transporcie). Wilgoć i kondensacja mogą uszkodzić urządzenie. Nie włącać urządzenia, dopóki nie osiągnie ono temperatury otoczenia.
2. Upewnij się, że napięcie i częstotliwość sieci zasilającej odpowiadają wartościom podanym na urządzeniu. Jeśli urządzenie posiada przełącznik wyboru napięcia, nie należy podłącać urządzenia, dopóki nie zostanie on prawidłowo ustawiony. Stosować tylko odpowiednie kable sieciowe.
3. Aby odłączyć urządzenie od sieci na wszystkich biegunach, nie wystarczy nacisnąć włącznik/wyłącznik na urządzeniu.
4. Upewnij się, że użyty bezpiecznik odpowiada typowi wydrukowanemu na urządzeniu.
5. Upewnić się, że podjęto odpowiednie środki przeciwko przepięciu (np. uderzeniu pioruna).
6. W przypadku urządzeń z przyłączem Power Out należy przestrzegać podanego maksymalnego prądu wyjściowego. Upewnij się, że całkowity pobór prądu wszystkich podłączonych urządzeń nie przekracza podanej wartości.
7. Wtykowe kable sieciowe wymieniać tylko na oryginalne.

NIEBEZPIECZEŃSTWO:

1. Niebezpieczeństwo uduszenia! Plastikowe torby i małe części muszą być przechowywane poza zasięgiem osób (w tym dzieci) o ograniczonych możliwościach fizycznych, sensorycznych lub umysłowych.
2. Niebezpieczeństwo związane z upadkiem! Upewnij się, że urządzenie jest bezpiecznie zainstalowane i nie może spaść. Stosować tylko odpowiednie stojaki lub mocowania (szczególnie w przypadku instalacji stałych). Upewnij się, że akcesoria są prawidłowo zainstalowane i zabezpieczone. Upewnij się, że przestrzegane są obowiązujące przepisy bezpieczeństwa.

OSTRZEŻENIE:

1. Urządzenie należy używać tylko w sposób przewidziany.
2. Urządzenie należy eksploatować wyłącznie z akcesoriami zalecanymi i przeznaczonymi przez producenta.
3. Podczas instalacji należy przestrzegać przepisów bezpieczeństwa obowiązujących w danym kraju.
4. Po podłączeniu urządzenia należy sprawdzić wszystkie trasy przewodów, aby uniknąć uszkodzeń lub wypadków, np. z powodu niebezpieczeństwa potknięcia.
5. Należy przestrzegać podanego minimalnego odstępu od normalnie palnych materiałów! Jeśli nie jest to wyraźnie określone, minimalna odległość wynosi 0,3 m.

UWAGA:

1. W przypadku ruchomych elementów, takich jak uchwyty montażowe lub inne ruchome elementy, istnieje możliwość zakleszczenia.
2. W przypadku urządzeń z elementami napędzanymi silnikiem istnieje niebezpieczeństwo obrażeń spowodowanych ruchem urządzenia. Nagłe ruchy urządzeń mogą powodować reakcje zaskoczenia.

UWAGA:

1. Nie należy instalować ani obsługiwać urządzenia w pobliżu grzejników, rejestrów ciepła, pieców lub innych źródeł ciepła. Należy zawsze upewnić się, że urządzenie jest zainstalowane w taki sposób, że jest wystarczająco chłodzone i nie może się przegrzać.
2. W pobliżu urządzenia nie należy umieszczać źródeł zapłonu, takich jak płonące świece.
3. Nie wolno zakrywać otworów wentylacyjnych i blokować wentylatorów.
4. Do transportu należy używać oryginalnego opakowania lub opakowania dostarczonego przez producenta.
5. Unikać wstrząsów lub uderzeń w urządzenie.
6. Należy przestrzegać stopnia ochrony IP, jak również warunków otoczenia, takich jak temperatura i wilgotność, zgodnie ze specyfikacją.
7. Urządzenia mogą być stale rozwijane. W przypadku rozbieżności pomiędzy instrukcją obsługi a oznakowaniem urządzenia w odniesieniu do warunków pracy, wydajności lub innych cech urządzenia, pierwszeństwo mają zawsze informacje umieszczone na urządzeniu.
8. Urządzenie nie nadaje się do pracy w klimacie tropikalnym oraz do pracy powyżej 2000 m n.p.m.

UWAGA:

Podłączenie kabli sygnałowych może powodować znaczne zakłócenia. Upewnij się, że urządzenia podłączone do wyjścia są wyciszone po podłączeniu. W przeciwnym razie poziom hałasu może spowodować uszkodzenia.

UWAGA PRODUKTY AUDIO O WYSOKIEJ GŁOŚNOŚCI!

To urządzenie jest przeznaczone do użytku profesjonalnego.

Komercyjna eksploatacja tego urządzenia podlega obowiązującym krajowym przepisom i wytycznym dotyczącym zapobiegania wypadkom.

Uszkodzenie słuchu z powodu dużej głośności i ciągłego narażenia: Używanie tego produktu może powodować wysoki poziom ciśnienia akustycznego (SPL), który może spowodować uszkodzenie słuchu. Unikać ekspozycji na duże ilości.

UWAGI DOTYCZĄCE SPRZĘTU DO INSTALACJI WEWNETRZNYCH

1. Urządzenia do zastosowań instalacyjnych są przeznaczone do pracy ciągłej.
2. Jednostki do zastosowań w instalacjach wewnętrznych nie są odporne na warunki atmosferyczne.
3. Powierzchnie i części z tworzyw sztucznych urządzeń instalacyjnych mogą się również starzeć, np. na skutek promieniowania UV i wahań temperatury. Z reguły nie prowadzi to do ograniczeń funkcjonalnych.
4. W przypadku urządzeń zamontowanych na stałe należy spodziewać się osadzania zanieczyszczeń, np. kurzu. Należy przestrzegać wskazówek dotyczących pielęgnacji.
5. O ile na urządzeniu nie podano wyraźnie inaczej, urządzenia przeznaczone są do montażu na wysokości poniżej 5 m.

ZAWARTOŚĆ OPAKOWANIA

LDTR206

Wyjąć produkt z opakowania i usunąć wszystkie materiały opakowaniowe.

Proszę sprawdzić kompletność i integralność dostawy i powiadomić sprzedawcę natychmiast po zakupie, jeśli dostawa jest niekompletna lub uszkodzona.

Opakowanie zawiera:

• 1 x transformator LD TR 206
• 1 x zestaw terminali zaciskowych
- 1 zestaw gumowych nóżek (wstępnie zmontowanych)
- 1 zestaw montażowy do montażu na blacie lub pod blatem
- Krótki przewodnik

LDTR212

Wyjąć produkt z opakowania i usunąć wszystkie materiały opakowaniowe.

Proszę sprawdzić kompletność i integralność dostawy i powiadomić sprzedawcę natychmiast po zakupie, jeśli dostawa jest niekompletna lub uszkodzona.

Opakowanie zawiera:

• 1 x transformator LD TR 212
  • 1 x zestaw terminali zaciskowych
• 1 zestaw gumowych nóżek (wstępnie zmontowanych)
• 1 zestaw montażowy do montażu na blacie lub pod blatem
• Krótki przewodnik

WPROWADZENIE

TR 206

Będący częścią serii TICA®, TR 206 jest dwukanałowym transformatorem głośnikowym o mocy 60 W, zaprojektowanym do pobierania sygnału wzmacniacza o niskiej impedancji i przekształcania go w sygnał dla linii głośnikowej o stałym napięciu. Pozwala to na wykorzystanie konwencjonalnego wzmacniacza o niskiej impedancji do zasilania wielu głośników na każdym z jego wyjść, gdy jest on używany z głośnikami wyposażonymi w przyłącza stałonapięciowe.

Wymiary 142 x 44 x 226 mm, kompaktowa obudowa i dołączone płytki montażowe pozwalają na dyskretną instalację w niemal dowolnym miejscu. Alternatywnie, pasuje do 1/3 19-calowej szafy rack. Użyj opcjonalnej półki rack, aby umieścić kilka produktów z serii TICA® obok siebie i zbudować system spełniający dokładnie Twoje wymagania, wykorzystując minimalną ilość miejsca w szafie.

TR 212

Będący częścią serii TICA®, TR 212 jest dwukanałowym transformatorem głośnikowym o mocy 120 W, zaprojektowanym do odbioru sygnału wzmacniacza o niskiej impedancji i konwersji na linię głośnikową o stałym napięciu. Pozwala to na wykorzystanie konwencjonalnego wzmacniacza o niskiej impedancji do zasilania wielu głośników na każdym z jego wyjść, gdy jest on używany z głośnikami wyposażonymi w przyłącza stałonapieciowe

Wymiary 142 x 44 x 226 mm, kompaktowa obudowa i dołączone płytki montażowe pozwalają na dyskretną instalację w niemal dowolnym miejscu. Alternatywnie, pasuje do 1/3 19-calowej szafy rack. Użyj opcjonalnej półki rack, aby umieścić kilka produktów z serii TICA® obok siebie i zbudować system spełniający dokładnie Twoje wymagania, wykorzystując minimalną ilość miejsca w szafie.

CHARAKTERYSTYKA

TR 206

• 2 obwody głośnikowe
• Moc 60 W na kanał
- Wejścia dla sygnałów wzmacniacza 8, 4 lub 2 Ohm
- Wyjście liniowe 100 V, 70 V lub 25 V do obwodów głośnikowych
- Konstrukcja typu "wszystko w jednym" łącząca transformator i obudowę ochronną
- Kompaktowy i łatwy w montażu i podłączeniu

TR 212

• 2 obwody głośnikowe
• Moc 120 W na kanał
- Wejścia dla sygnałów wzmacniacza 8, 4 lub 2 Ohm
- Wyjście liniowe 100 V, 70 V lub 25 V do obwodów głośnikowych
- Konstrukcja typu "wszystko w jednym" łącząca transformator i obudowę ochronną
- Kompaktowy i łatwy w montażu i podłączeniu

PRZYŁĄCZA, ELEMENTY OBSŁUGI I WSKAŹNIKI

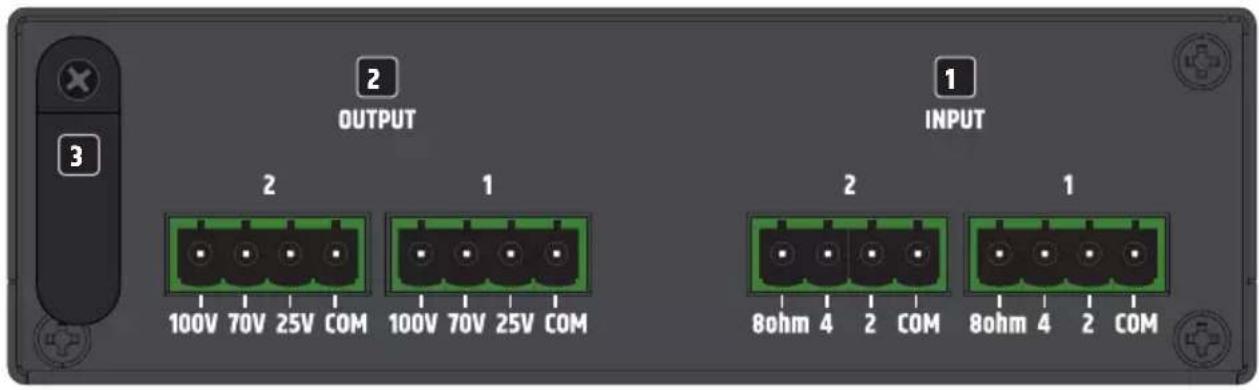

OUTPUT INPUT 2 1 2 1 3 100V 70V 25V COM 8ohm 4 2 COM 8ohm 4 2 COM

Modele LD TR 206 i LD TR 212 mają identyczne połączenia

1 INPUT 1 / 2

Wejścia wzmacniacza dla wzmacniaczy z wyjściami głośnikowymi o niskiej impedancji. Listwy zaciskowe są dostarczane wraz z urządzeniem (aby uzyskać informacje na temat przypisania pinów, patrz PODŁĄCZENIA LISTWY ZACISKOWEJ).

Maksymalne obciążenie

TR 206: 2 x 60 W

TR 212: 2 × 120 W

2 OUTPUT 1 + 2

Wyjścia głośnikowe dla głośników instalacyjnych 100, 70 i 25 V. Listwy zaciskowe są dostarczane wraz z urządzeniem (przypisanie pinów, patrz PODŁĄCZENIA LISTW ZACISKOWYCH).

3 ZMNIJEJSZENIE OBCIAŻENIA

Proszę użyć odciążki, aby chronić połączenia listwy zaciskowej i bloki zacisków przed uszkodzeniem i aby zapobiec przypadkowemu wyciągnięciu bloków zacisków.

UWAGA: W przypadku korzystania ze wzmacniaczy mocy klasy D należy upewnić się, że podłączenie zewnętrznego transformatora nie spowoduje uszkodzenia wzmacniacza mocy! W razie wątpliwości proszę skontaktować się z producentem wzmacniacza mocy.

POŁĄCZENIA LISTWY ZACISKOWEJ

WEJŚCIA

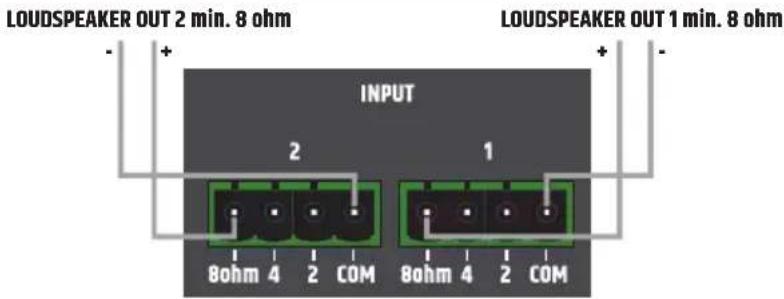

Przykład połączenia 8 Ohm

AMPLIFIER

LOUDSPEAKER OUT 2 min. 8 ohm INPUT 2 1 8ohm 4 2 COM 8ohm 4 2 COM LOUDSPEAKER OUT 1 min. 8 ohm

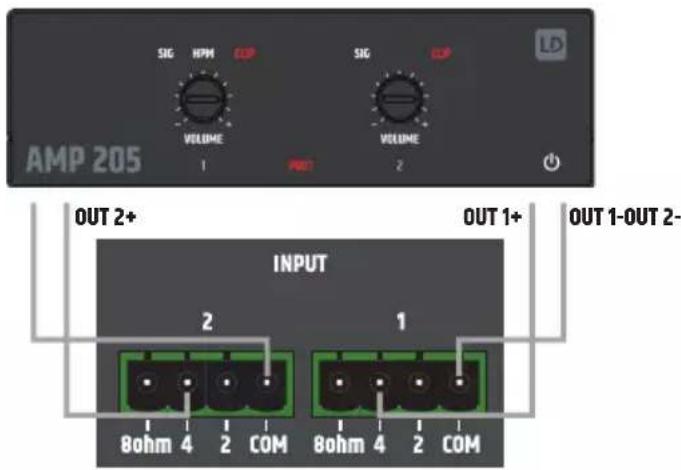

Przykład podłączenia 4 Ohm

AMP 205 SIG HPM LP VOLUME 1 OUT 2+ OUTPUT 1+ OUTPUT 1-OUT 2- INPUT 2 1 80hm 4 2 COM 80hm 4 2 COM

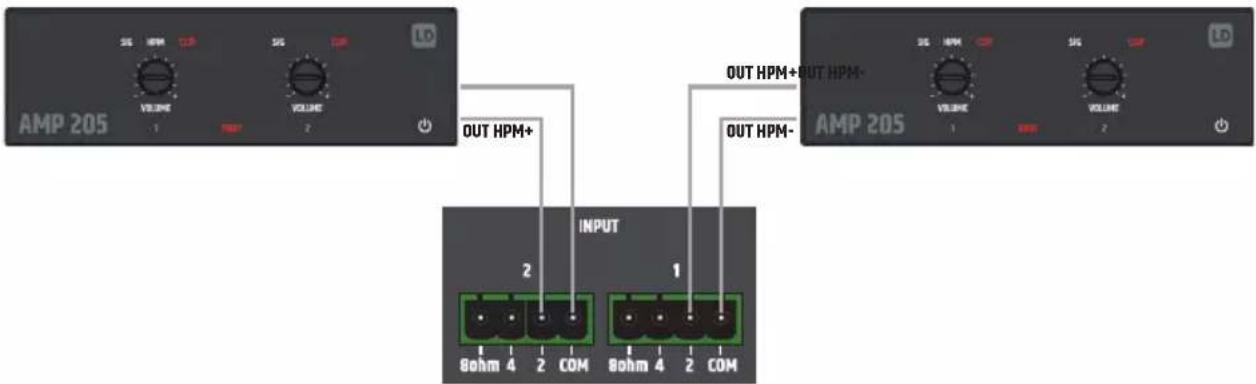

Przykład połączenia 2 Ohm


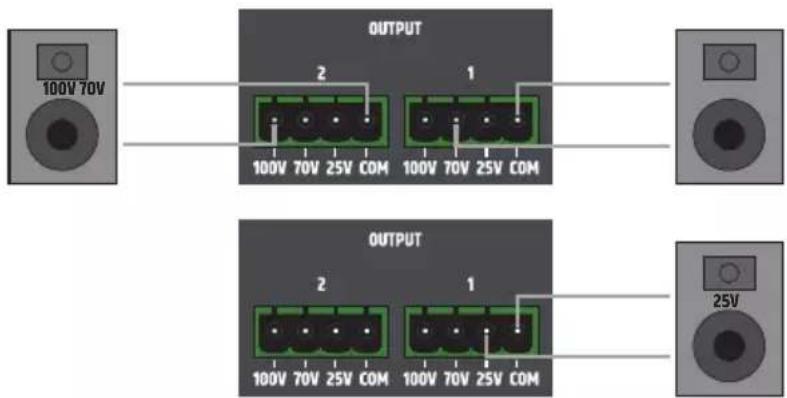

WYJŚCIA

OUTPUT 2 1 100V 70V 25V COM 100V 70V 25V COM OUTPUT 2 1 100V 70V 25V COM 100V 70V 25V COM 25V

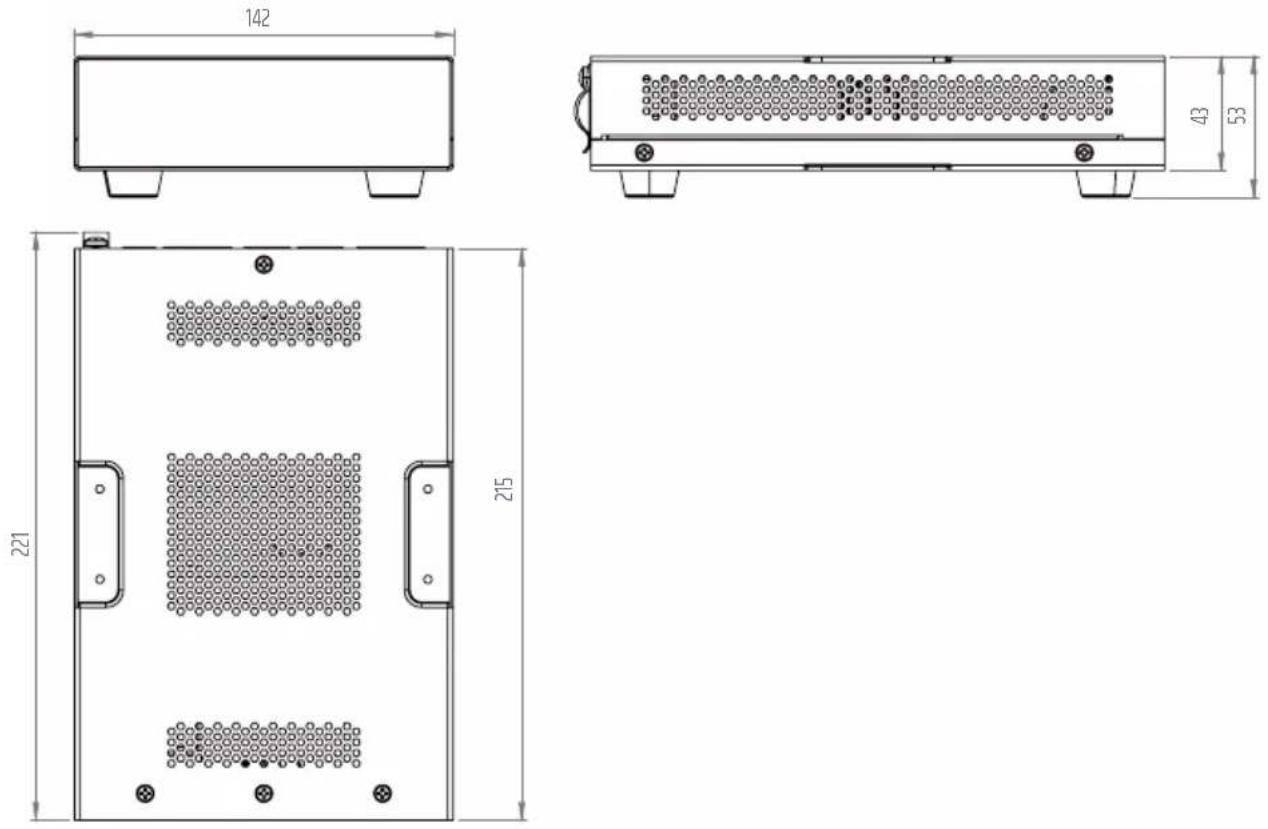

MONTAŻ POD / NA BLACIE

Na górze i na dole obudowy znajdują się dwa wgłębienia, każde z dwoma otworami gwintowanymi M3, do montażu pod lub na blacie. Przykręcić dwie załączone płyty montażowe do górnej lub dolnej strony za pomocą załączonych śrub M3 z łbem stożkowym. Teraz można zamocować urządzenie w żądanej pozycji (patrz ilustracja, śruby mocujące nie są dołączone). W przypadku montażu na blacie, należy wcześniej zdjąć cztery gumowe nóżki.

Aby zapewnić prawidłowe funkcjonowanie urządzenia w długim okresie czasu, należy je regularnie konserwować i serwisować w miarę potrzeb. Potrzeba pielęgnacji i konserwacji zależy od intensywności użytkowania i środowiska.

Generalnie zalecamy przeprowadzenie kontroli wzrokowej przed każdym uruchomieniem.

Ponadto zalecamy wykonywanie wszystkich wymienionych poniżej czynności konserwacyjnych co 500 godzin pracy lub w przypadku mniej intensywnego użytkowania najpoźniej po roku. Usterki spowodowane niedostateczną pielęgnacją mogą spowodować ograniczenie roszczeń gwarancyjnych.

CARE (MOŻE BYĆ PRZEPROWADZONA PRZEZ UŻYTKOWNIKA)

OSTRZEŻENIE! Przed przystąpieniem do prac konserwacyjnych należy odłączyć zasilanie elektryczne i w miarę możliwości wszystkie połączenia z urządzeniem.

UWAGA! Niewłaściwa pielęgnacja może doprowadzić do pogorszenia stanu technicznego lub nawet zniszczenia urządzenia.

1. Powierzchnie obudowy należy czyścić czystą, wilgotną szmatką. Upewnij się, że do urządzenia nie przedostaje się wilgoć.
2. Wloty i wyloty powietrza muszą być regularnie czyszczone z kurzu i zanieczyszczeń. W przypadku zastosowania spreżonego powietrza należy zwrócić uwagę, aby nie dopuścić do uszkodzenia urządzenia (np. wentylatory muszą być w tym przypadku zablokowane).
3. Kable i styki wtyczek muszą być regularnie czyszczone i uwalniane od kurzu i brudu.
4. Ogólnie rzecz biorąc, do konserwacji nie można stosować środków czyszczących, dezynfekujących ani środków o działaniu ściernym, ponieważ w przeciwnym razie może dojść do pogorszenia jakości wykończenia powierzchni. Szczególnie rozpuszczalniki, takie jak alkohol, mogą pogorszyć działanie uszczelek obudowy.
5. Urządzenia powinny być zasadniczo przechowywane w suchym miejscu i chronione przed kurzem i brudem.

KONSERWACJA I NAPRAWA (TYLKO PRZEZ WYKWALIFIKOWANY PERSONEL)

NIEBEZPIECZEŃSTWO! W urządzeniu znajdują się elementy pod napięciem. Nawet po odłączeniu od sieci w urządzeniu może występować napięcie szczątkowe, np. z powodu naładowanych kondensatorów.

UWAGA! W urządzeniu nie ma zespołów, które wymagają konserwacji przez użytkownika.

UWAGA! Prace konserwacyjne i naprawcze mogą być wykonywane wyłącznie przez wyspecjalizowany personel upoważniony przez producenta. W razie wątpliwości należy skontaktować się z producentem.

UWAGA! Nieprawidłowo wykonane prace konserwacyjne mogą wpłynąć na roszczenie gwarancyjne.

UWAGA! W przypadku zestawów do konwersji lub modernizacji dostarczonych przez producenta, należy koniecznie przestrzegać załączonych instrukcji montażu.

WYMIARY (mm)

DANE TECHNICZNE

Numer artykułu LDTR206 LDTR212
Typ produktu Transformator liniowy dla linii głośnikowych o stałym napięciu	Transformer liniowy dla linii głośnikowych o stałym napięciu
Liczba kanałów 2 2
Sekcja wejściowa
Typ złącza 4-biegunowy terminal zaciskowy (skok 5,08 mm)	4-biegunowy terminal zaciskowy (skok 5,08 mm)
Moc na kanał 60 W 120 W
Zaciski wejściowe 2 / 4 / 8 Ohm 2 / 4 / 8 Ohm
THD < 0,02 % < 0,02 %
Pasmo przenoszenia 50 Hz - 20 kHz (-1 dB) 50 Hz - 20 kHz (-1 dB)

Numer artykułu LDTR206 LDTR212

Sekcja wyjściowa

Typ złącza 4-biegunowy terminal zaciskowy (skok 5,08 mm) 4-biegunowy terminal zaciskowy (skok 5,08 mm)

Zaciski wyjściowe 25 / 70 / 100 V 25 / 70 / 100 V

Ogólna charakterystyka

Material obudowy: Obudowa stalowa Obudowa stalowa

Materiał panelu przedniego Plastik Plastik

Temperatura robocza 0°C - 40°C 0°C - 40°C

Maks. wilgotność robocza 85% 85% (bez kondensacji)

Typ transformatora Toroidalny Toroidalny

Wymiary (szer. x wys. x dł.) 142 x 53 x 226 mm (wysokość z gumowymi nóżkami) 142 x 53 x 226 mm (wysokość z gumowymi nóżkami)

Waga 2,3 kg 2,7 kg

Dołączone akcesoria Płyty montażowe do montażu powierzchniowego, bloki zacisków do połączeń elektrycznych Płyty montażowe do montażu powierzchniowego, bloki zacisków do połączeń elektrycznych

Akcesoria opcjonalne Taca rack (LDTICARK) Taca rack (LDTICARK)

DYSPOZYCJA

Pakowanie:

1. Opakowania mogą być wprowadzane do systemu recyklingu poprzez zwykłe kanały utylizacji.
2. Prosimy o oddzielenie opakowania zgodnie z przepisami dotyczącymi utylizacji i recyklingu obowiązującymi w danym kraju.

Urządzenie:

1. Niniejsze urządzenie podlega europejskiej dyrektywie w sprawie zużytego sprzętu elektrycznego i elektronicznego z późniejszymi zmianami. Dyrektywa WEEE Zużyty sprzęt elektryczny i elektroniczny. Stare urządzenia i baterie nie należą do odpadów domowych. Stare urządzenie lub baterie należy oddać do utylizacji za pośrednictwem autoryzowanego przedsiębiorstwa utylizacji odpadów lub zakładu utylizacji odpadów komunalnych. Należy przestrzegać przepisów obowiązujących w danym kraju!
2. Przestrzegać wszystkich przepisów dotyczących utylizacji obowiązujących w danym kraju.
3. Jako klient prywatny możesz uzyskać informacje na temat możliwości utylizacji przyjaznej dla środowiska od sprzedawcy, u którego zakupiono produkt lub od odpowiednich władz regionalnych.

OŚWIADCZENIA PRODUCENTA

GWARANCJA PRODUCENTA I OGRANICZENIE ODPOWIEDZIALNOŚCI

Adam Hall GmbH, Adam-Hall-Str. 1, D-61267 Neu Anspach / E-Mail [e-mail] /

Nasze aktualne warunki gwarancji i ograniczenia odpowiedzialności znajdują się na stronie:

W przypadku serwisu prosimy o kontakt z partnerem handlowym.

ZGODNOŚĆ CE

Adam Hall GmbH oświadcza niniejszym, że ten produkt jest zgodny z następującą dyrektywą (jeśli dotyczy):

R&TTE (1999/5/EC) lub RED (2014/53/EU) od czerwca 2017 r.

Dyrektywa niskonapięciowa (2014/35/UE)

Dyrektywa EMV (2014/30/UE)

RoHS (2011/65/EU)

Pełna deklaracja zgodności znajduje się na stronie www.adamhall.com.

Ponadto można ją również zamówić na stronie [e-mail].

DEKLARACJA ZGODNOŚCI EU

Deklaracje zgodności dla produktów objętych dyrektywami LVD, EMC i RoHS można zamówić na stronie [e-mail].

Deklaracje zgodności dla produktów podlegających dyrektywie RED,

można uzyskać na stronie www.adamhall.com/compliance/.

Pomyłki i błędy, jak również zmiany techniczne lub inne są zastrzeżone!

ITALIANO

AVETE FATTO LA SCELTA GIUSTA!
