QTP 5 - Odbiornik LD Systems - Bezpłatna instrukcja obsługi

Typ produktu	Ekran dotykowy do instalacji stałej
Marka	LD Systems
Model	QTP 5
Procesor	RK3566 – czterordzeniowy do 1,8 GHz
Pamięć RAM	2 GB
Pamięć wewnętrzna	16 GB
Rozdzielczość ekranu	1280 x 720 pikseli
Jasność ekranu	300 nitów
Typ ekranu dotykowego	Pojemnościowy IPS z 5-punktowym dotykiem
System operacyjny	Android 11
Łączność	Ethernet 10/100 Mbit/s, Wi-Fi 2,4 GHz, Bluetooth 4.0
Porty połączeniowe	Ethernet RJ45, Power In, RS485 (niefunkcjonalny), USB-C, czytnik kart TF/MicroSD
Zasilanie	PoE+ (IEEE 802.3at) lub zewnętrzne 12 V / 2 A (opcjonalne)
Wymiary (szer. x wys. x gł.)	145,7 x 84 x 38 mm
Waga	0,32 kg
Temperatura pracy	0 do 40 °C
Wilgotność względna	< 80 % (bez kondensacji)
Montaż	Puszka podtynkowa UE lub typ 86 (zalecany format poziomy)
Zawartość opakowania	Ekran dotykowy, płyta montażowa z śrubą blokującą, instrukcja
Przeznaczenie	Sprzęt profesjonalny do techniki eventowej (wnętrza)
Bezpieczeństwo	Tylko do użytku wewnątrz, nie wystawiać na działanie wody, ryzyko uszkodzenia słuchu przy wysokim poziomie głośności

Często zadawane pytania - QTP 5 LD Systems

Jak zainstalować ekran dotykowy LD Systems QTP 5?

Zamocuj płytę montażową do puszki podtynkowej UE lub typu 86, a następnie zatrzaśnij ekran dotykowy na płycie. Dokręć śrubę blokującą, aby zabezpieczyć całość. Najlepiej używać formatu poziomego ze śrubą skierowaną w prawo.

Czy mogę używać QTP 5 bez zasilania PoE?

Tak, możesz użyć zewnętrznego zasilacza 12 V / 2 A (niedołączony). Podłącz go do portu Power In, zachowując polaryzację.

Jak zmienić język interfejsu?

Przejdź do Settings (ustawienia), a następnie Language & input. Wybierz żądany język. Interfejs uruchomi się automatycznie.

Jakie rodzaje kart pamięci mogę używać?

Czytnik akceptuje karty TF (MicroSD). Włóż ją do odpowiedniego gniazda.

Jak zresetować urządzenie w przypadku problemu?

Użyj spinacza, aby nacisnąć przycisk RESTART znajdujący się z boku. Wymusza to ponowne uruchomienie ekranu dotykowego.

Czy mogę podłączyć QTP 5 do sieci Ethernet?

Tak, podłącz kabel Ethernet do portu RJ45. Konfiguracja sieci domyślnie odbywa się przez DHCP; możesz zmienić na statyczny adres IP w Settings > Network & Internet > Ethernet.

Jakie aplikacje są preinstalowane na QTP 5?

Ekran dotykowy działa pod kontrolą Android 11 i zawiera aplikacje takie jak Chrome, YouTube, Play Store, XILICA, XTouch, QUESTRA itp. Możesz zainstalować inne przez Play Store.

Czy ekran dotykowy jest wodoodporny?

Nie, urządzenie jest przeznaczone tylko do użytku wewnątrz. Nie wystawiaj go na działanie wilgoci ani wody.

Co oznacza port RS485?

Port RS485 jest obecnie niefunkcjonalny w tym modelu. Jest przeznaczony do przyszłego użytku.

Jak wyczyścić ekran dotykowy?

Użyj miękkiej, suchej szmatki do czyszczenia ekranu. Unikaj agresywnych środków chemicznych. Przed czyszczeniem odłącz zasilanie.

INSTRUKCJA OBSŁUGI QTP 5 LD Systems

2 Open „Accessibility”.

Zaprojektowaliśmy ten produkt tak, aby działał niezawodnie przez wiele lat. LD Systems gwarantuje to swoją nazwą i wieloletnim doświadczeniem jako producent wysokiej jakości produktów audio. Prosimy o uważne przeczytanie niniejszej instrukcji obsługi, aby szybko rozpocząć optymalne wykorzystanie produktu LD Systems. Więcej informacji o LD SYSTEMS można znaleźć na naszej stronie internetowej WWW.LD-SYSTEMS.COM

INFORMACJE DOTYCZĄCE NINIEJSZEJ INSTRUKCJI OBSŁUGI

• Przed użyciem urządzenia należy dokładnie przeczytać wskazówki bezpieczeństwa i całą instrukcję obsługi.
• Przestrzegać ostrzeżeń umieszczonych na urządzeniu i w instrukcji obsługi.
• Instrukcję obsługi należy zawsze przechowywać w zasięgu ręki.
• W przypadku sprzedaży lub przekazania urządzenia należy przekazać również niniejszą instrukcję obsługi, ponieważ stanowi ona istotną część produktu.

ZAMIERZONE ZASTOSOWANIE

Produkt jest urządzeniem do profesjonalnej instalacji audio! Produkt został opracowany do profesjonalnego użytku w dziedzinie instalacji audio i nie jest przeznaczony do użytku w gospodarstwach domowych!

Ponadto produkt ten jest przeznaczony do montażu przez osoby wykwalifikowane z wiedzą specjalistyczną oraz do obsługi przez osoby poinstruowane! Używanie produktu poza zakresem określonych danych technicznych i warunkówi eksploatacji jest uważane za niezgodne z przeznaczeniem! Wyklucza się odpowiedzialność za szkody oraz szkody osób trzecich na osobach i mieniu, powstałe w wyniku użycia niezgodnego z przeznaczeniem!

Produkt nie jest odpowiedni dla:

- Osób (w tym dzieci) o ograniczonych możliwościach fizycznych, sensorycznych lub umysłowych albo nieposiadające doświadczenia i wiedzy.

- Dzieci (dzieci należy pouczyć, aby nie bawiły się urządzeniem).

INSTRUKCJE BEZPIECZEŃSTWA

ZAGROŻENIE:

1. Proszę uważnie przeczytać te instrukcje.
2. Wszystkie informacje i instrukcje należy przechowywać w bezpiecznym miejscu.
3. Proszę postępować zgodnie z instrukcją.
4. Akcesoria należy używać wyłącznie w zalecany sposób.
5. Nie należy otwierać ani modyfikować produktu.

NIEBEZPIECZEŃSTWO ZADŁAWIENIA! TRZYMAĆ Z DALA OD DZIECI! PRODUKT ZAWIERA MAŁE CZĘŚCI, KTÓRE MOGA ZOSTAĆ POŁKNIĘTE ORAZ MATERIAL OPAKOWANIOWY, KTÓRY MOŻE ZOSTAĆ POŁKNIĘTY! TORBY PLASTIKOWE NALEŻY PRZECHOWYWAĆ W MIEJSCU NIEDOSTĘPNYM DLA DZIECI!

UWAGA: PRODUKTY AUDIO O DUŻEJ GŁOŚNOŚCI!

Ten panel dotykowy i związane z nim produkty są przeznaczone do użytku profesjonalnego. Komercyjna eksploatacja produktu podlega obowiązującym krajowym przepisom i wytycznym dotyczącym zapobiegania wypadkom. Uszkodzenie słuchu w wyniku wysokiego poziomu głośności i ciągłej ekspozycji:

Używanie tego panelu dotykowego i powiązanych produktów może generować wysokie poziomy ciśnienia akustycznego (SPL), które mogą powodować uszkodzenie słuchu. Unikać ekspozycji na duże poziomy głośności.

TYLKO DO UŻYTKU WEWNĄTRZ POMIESZCZEŃ:

Ten symbol oznacza sprzęt elektryczny przeznaczony głównie do użytku wewnątrz pomieszczeń.

ZAWARTOŚĆ OPAKOWANIA

1 x panel dotykowy LD QTP 5

1 x płyta montażowa ze śrubą zabezpieczającą (wstępnie zmontowana)

Instrukcja obsługi

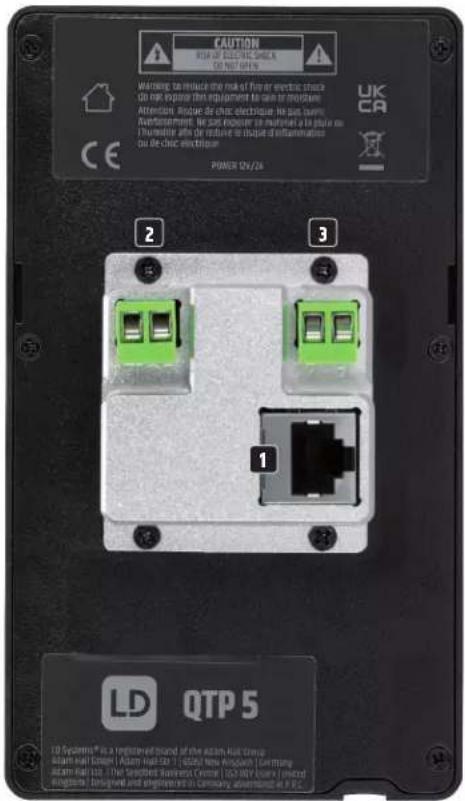

PRZYŁĄCZA, ELEMENTY OBSŁUGI I WSKAŹNIKI

Złącze Ethernet do podłączenia danych i zasilania przez PoE (Power over Ethernet).

2 POWER IN

Alternatywne zasilanie za pomocą dostępnego opcjonalnie zasilacza (napięcie stałe 12V / 2A, zwrócić uwagę na prawidłową polaryzację, patrz oznakowanie).

3 INTERFEJS SZEREGOWY RS485

Obecnie bez przypisanej funkcji.

4 TF-CARD

Gniazdo na kartę TF lub MicroSD.

5 TYPE-C

Port USB-C dla połączenia danych z komputerem.

6 RESTART

Użyć na przykład spinacza do papieru aby wymusić ponowne uruchomienie urządzenia.

7 SET

Tylko do celów serwisowych.

8 DISPLAY

5.5-calowy wyświetlacz dotykowy.

9 THREAD

Gwint do mocowania płyty montażowej (płyta montażowa i śruba zabezpieczająca w zestawie).

INSTALACJA

Upewnić się, że puszka podtynkowa jest wystarczająco głęboka (zacisk przyłączeniowy plus wtyczka Ethernet).

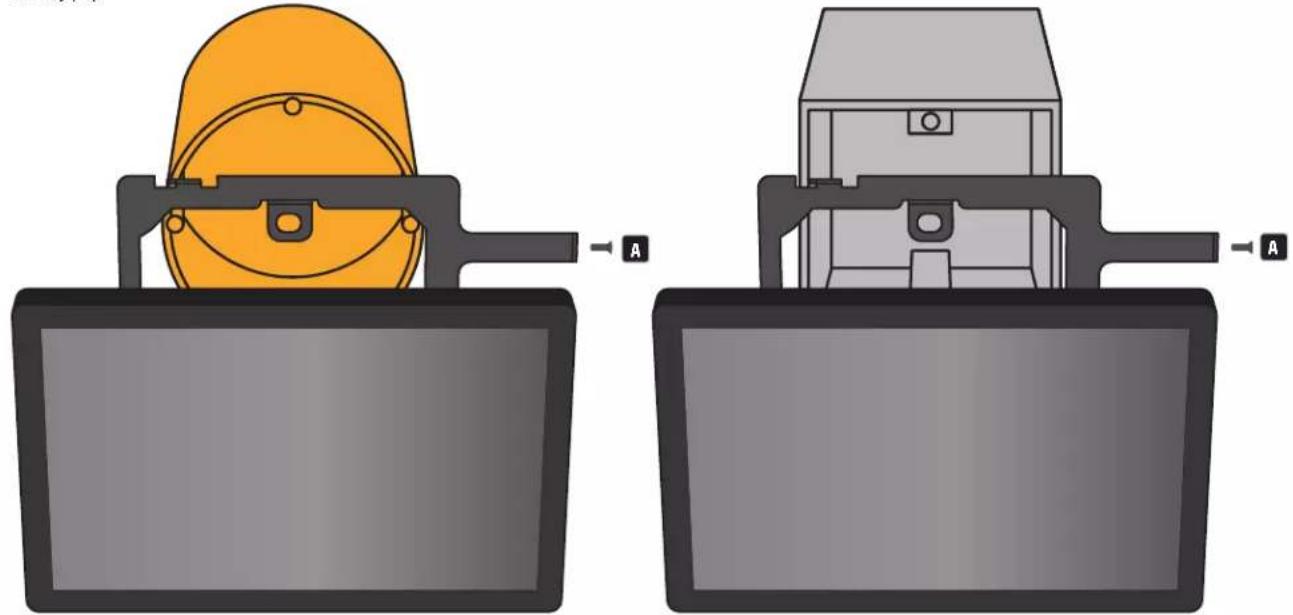

ZALECENIE: Zamontować panel dotykowy w układzie poziomym ze śrubą blokującą A skierowaną w prawo na odpowiednim miejscu na ścianie. Płyta montażowa panelu dotykowego QTP5 jest kompatybilna z puszkami podtynkowymi typu EU i typu 86. Instalacja panelu dotykowego tylko przez autoryzowany personel specjalistyczny i elektryków. Nie ponosi się odpowiedzialności za zamontowaną puszkę podtynkową i jej działanie. Wymagana jest kontrola przez wykwalifikowany personel.

Poluzować śrubę blokującą A z płyty montażowej, zdjęć płytę montażową z panelu dotykowego i przymocować ją do odpowiedniej puszki podtynkowej. Teraz należy wykonać połączenia kablowe z panelem dotykowym. Umieścić panel dotykowy na płycie montażowej tak, aby dwa haki po lewej stronie płyty montażowej weszły w odpowiednie wgłębienia w panelu dotykowym i zabezpieczyć połączenie poluzowaną wcześniej śrubą blokującą.

Ponieważ fabrycznie preinstalowanym językiem systemowym panelu dotykowego jest angielski, poniższe zrzuty ekranu są również w języku angielskim. Można ustawić język systemu.

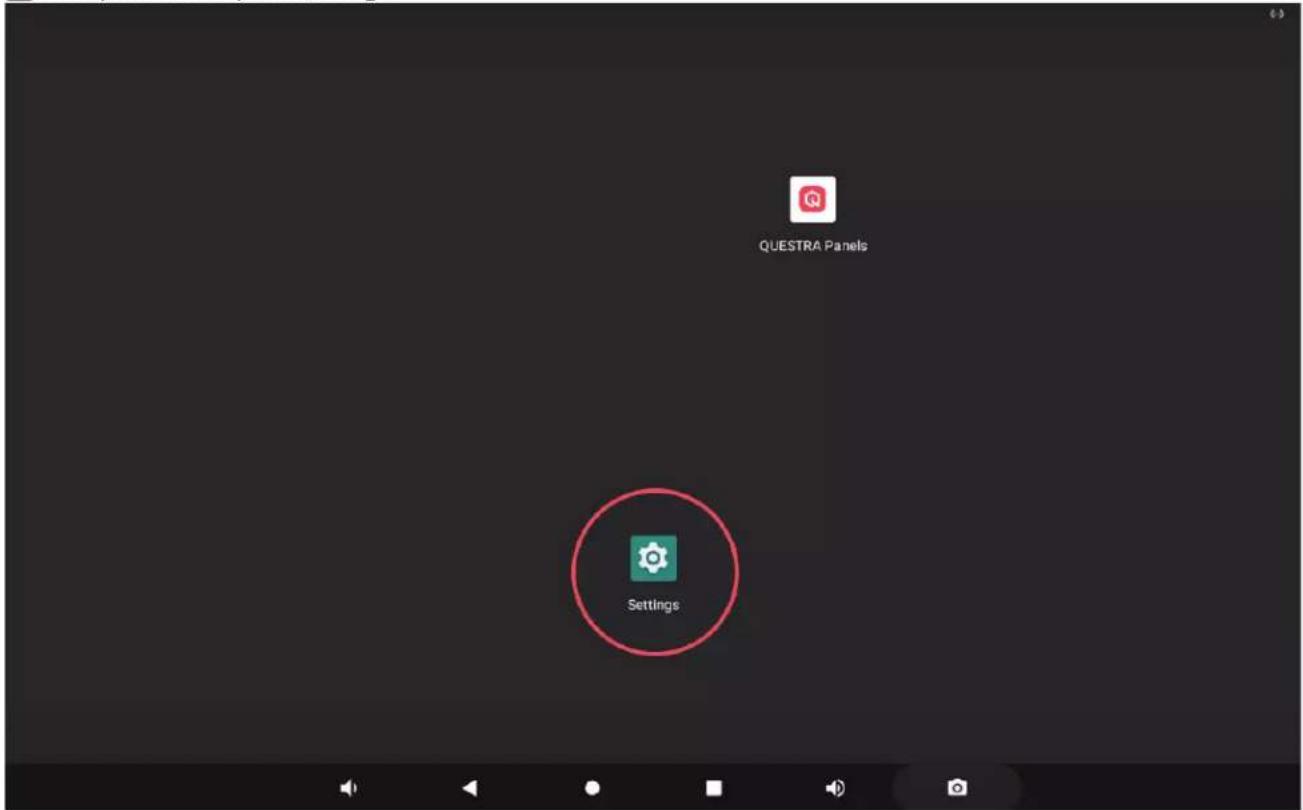

1 Otworzyć ustawienia systemu „Settings”.

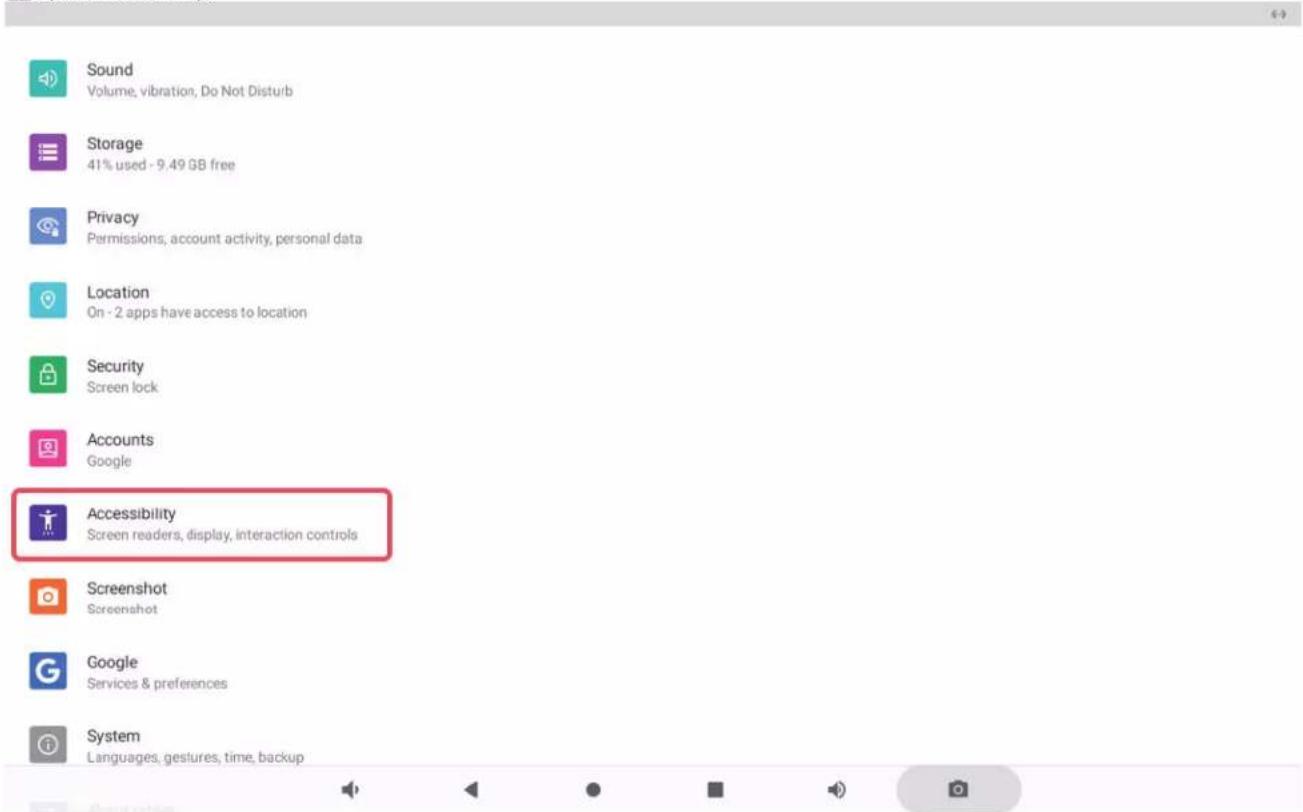

2 Otwórz „Accessibility”.

(一)

Sound

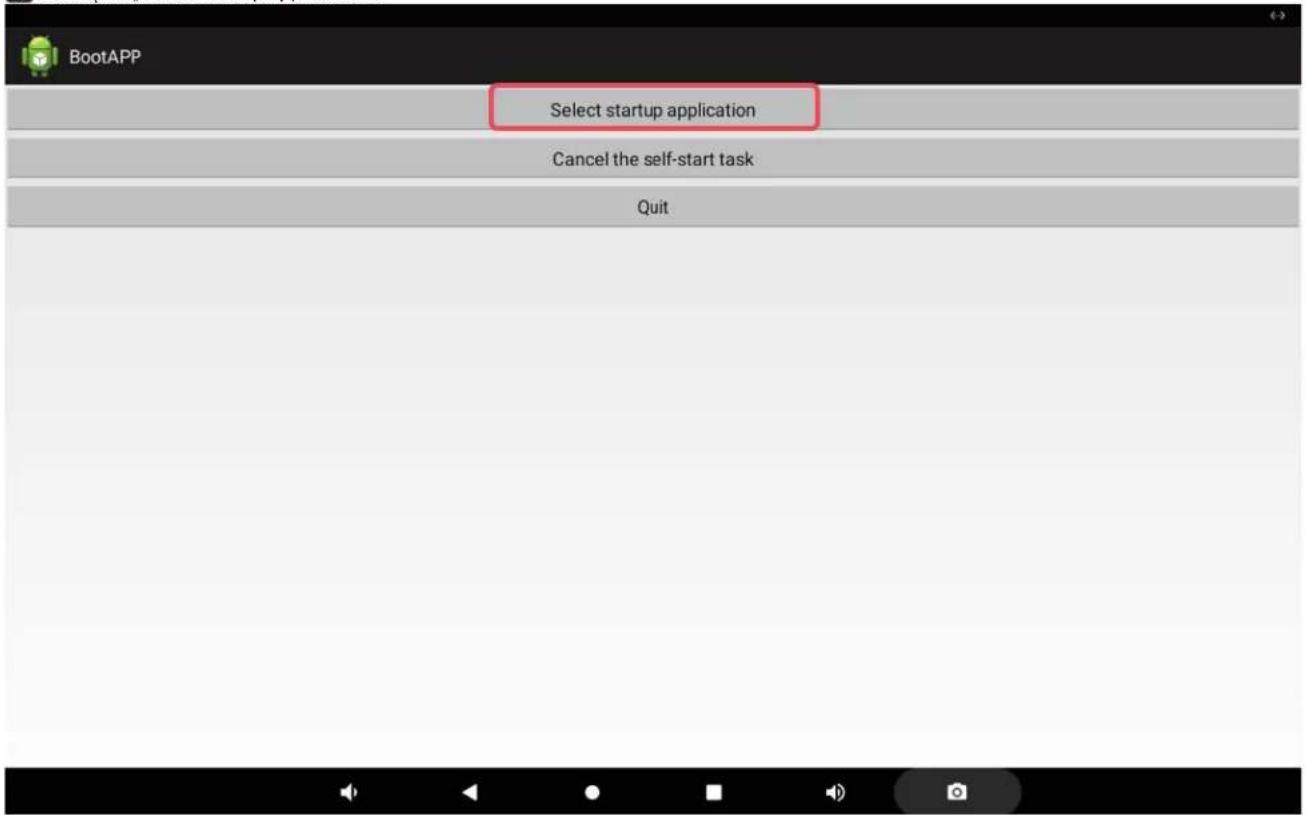

4 Stuknąć w „Select startup application”.

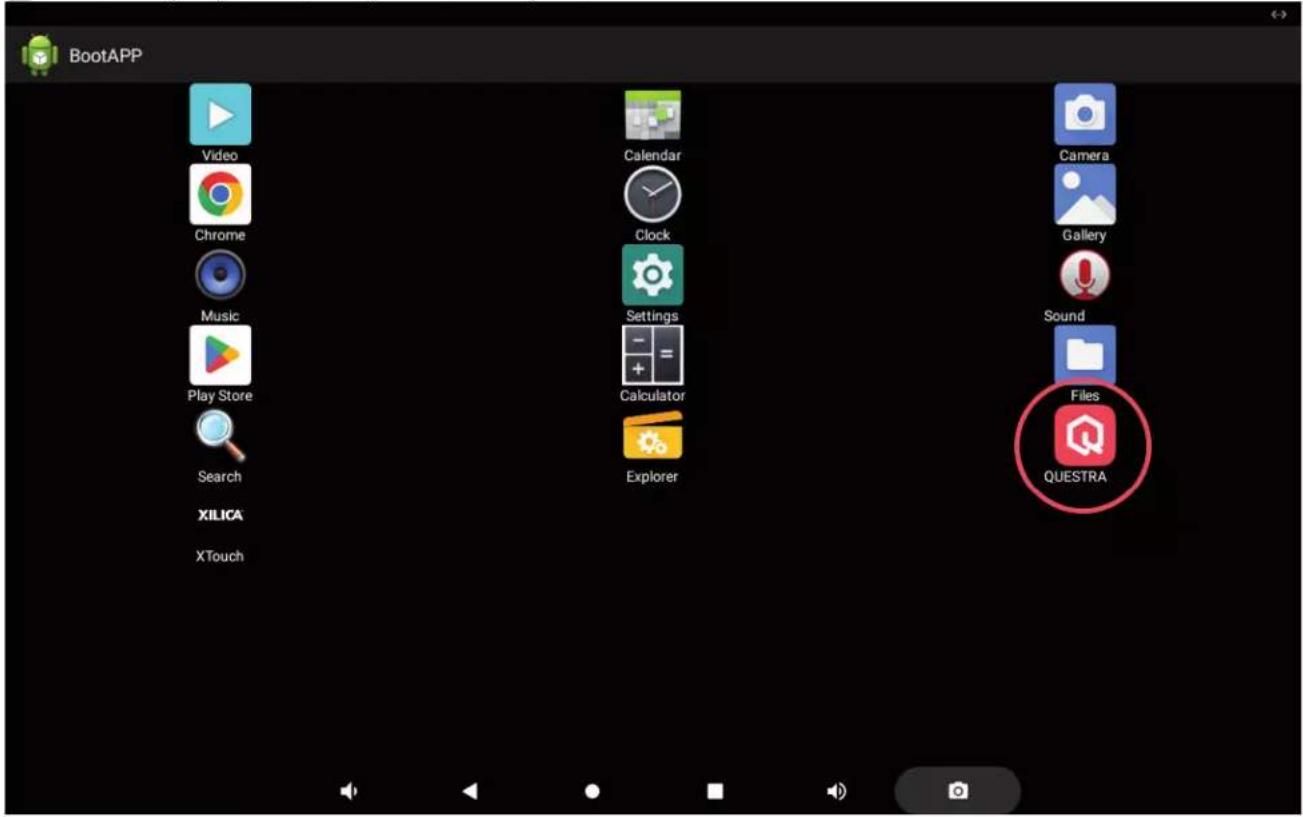

5 Teraz wybrać żadana aplikację, stukając na odpowiednią ikone.

BootAPP Video Chrome Music Play Store Search XILICA XTouch Calendar Clock Settings Calculator Explorer Camera Gallery Sound Files QUESTRA

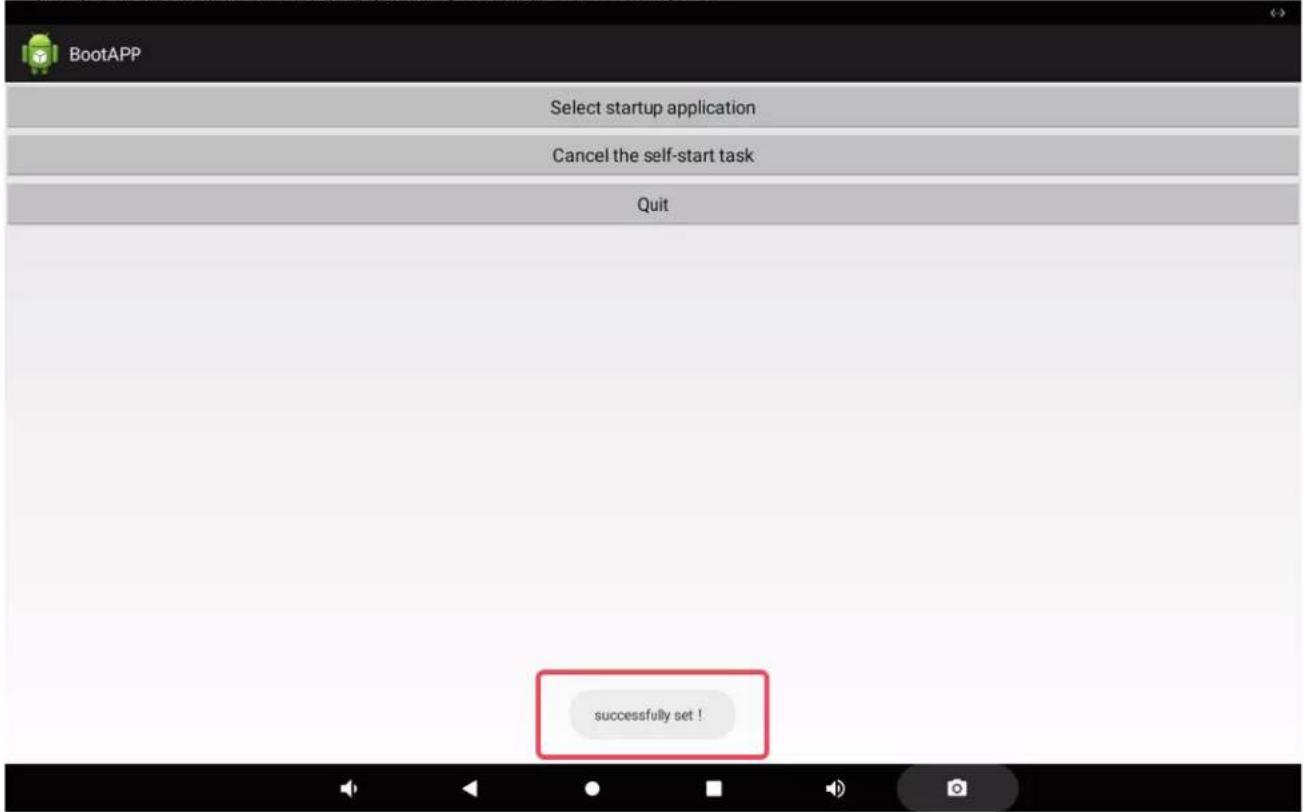

6 Jako potwierdzenie, na dole ekranu pojawia się teraz napis „Successfully set”.

Fabrycznie aktywowana jest automatyczna konfiguracja sieci poprzez DHCP. Aby skonfigurować sieć ręcznie, należy przejść do ustawień i zmienić „Tryb IP sieci Ethernet” na „statyczny” (Settings Network & Internet -> Ethernet -> Ethernet IP Mode -> static -> Configure IP etc.). Po zmianie statusu należy ponownie uruchomic urządzenie.

DANE TECHNICZNE

Numer produktu LDQTP5
Typ produktu Sprzęt instalacyjny
Typ panel dotykowy QUESTRA 5", zasilany PoE
Procesor RK3566 – Quad-core do 1,8 GHZ
Pamięć robocza 2 GB
pamięć wewnętrzna 16 GB
Elementy sterujące pracą Wyświetlacz dotykowy 5,5", ustawianie, restart
Rozdzielczość wyświetlacza 1280 x 720 pikseli
Jasność wyświetlacza 300 nits
Panel typu dotykowego 5-punktowy pojemnościowy panel dotykowy IPS
Pozycja montażowa Format poziomy lub pionowy (zalecany format poziomy)
System operacyjny Android 11
Połączenia Ethernet RJ45, wejście zasilania, RS485 (obecnie bez funkcji), USB-C
Czytnik kart Karta TF / MicroSD
Sieć 2.4G WIFI, BT 4.0, 10M/100M Ethernet
Zasilanie	PoE+ (Power over Ethernet), zgodny z IEEE 802.3at, zasilacz zewnętrzny 12 V DC 2 A (dostępny opcjonalnie)
Opcje montażowe	Puszka podtynkowa UE, puszka elektryczna typu 86
Wymiary (szer. x wys. x dł.)	145,7 mm x 84 mm x 38 mm
Waga	0,32 kg
Temperatura zewnętrzna	0°C - 40°C
Względna wilgotność powietrza	< 80% bez kondensacji
Akcesoria (opcjonalnie)	Zasilanie
Dołączone akcesoria:	Płyta montażowa plus śruba zabezpieczająca

DYSPOZYCJA

Pakowanie:

1. Opakowania mogą być wprowadzane do systemu recyklingu poprzez zwykle kanały utylizacji.
2. Prosimy o oddzielenie opakowania zgodnie z przepisami dotyczącymi utylizacji i recyklingu obowiązującymi w danym kraju.

Urządzenie:

1. Niniejsze urządzenie podlega europejskiej dyrektywie w sprawie zużytego sprzętu elektrycznego i elektronicznego z późniejszymi zmianami. Dyrektywa WEEE Zużyty sprzęt elektryczny i elektroniczny. Stare urządzenia i baterie nie należą do odpadów domowych. Stare urządzenie lub baterie należy oddać do utylizacji za pośrednictwem autoryzowanego przedsiębiorstwa utylizacji odpadów lub zakładu utylizacji odpadów komunalnych. Należy przestrzegać przepisów obowiązujących w danym kraju!
2. Przestrzegać wszystkich przepisów dotyczących utylizacji obowiązujących w danym kraju.
3. Jako klient prywatny możesz uzyskać informacje na temat możliwości utylizacji przyjaznej dla środowiska od sprzedawcy, u którego zakupiono produkt lub od odpowiednich władz regionalnych.

OŚWIADCZENIA PRODUCENTA

GWARANCJA PRODUCENTA I OGRANICZENIE ODPOWIEDZIALNOŚCI

Adam Hall GmbH, Adam-Hall-Str. 1, D-61267 Neu Anspach / E-Mail [e-mail] / [phone]. Nasze aktualne warunki gwarancji i ograniczenia odpowiedzialności znajdują się na stronie: https://cdn-shop.adamhall.com/media/pdf/MANUFACTURERS-DECLARATIONS_LD_SYSTEMS.pdf. W przypadku serwisu prosimy o kontakt z partnerem handlowym.

ZGODNOŚĆ CE

Adam Hall GmbH oświadcza niniejszym, że ten produkt jest zgodny z następującą dyrektywą (jeśli dotyczy). R&TTE (1999/5/EC) lub RED (2014/53/EU) od czerwca 2017 r. Dyrektywa niskonapięciowa (2014/35/UE) Dyrektywa EMV (2014/30/UE) RoHS (2011/65/EU) Pełna deklaracja zgodności znajduje się na stronie www.adamhall.com. Ponadto można ją również zamówić na stronie [e-mail].

DEKLARACJA ZGODNOŚCI EU

Deklaracje zgodności dla produktów objętych dyrektywami LVD, EMC i RoHS można zamówić na stronie [e-mail]. Deklaracje zgodności dla produktów podlegających dyrektywie RED, można uzyskać na stronie www.adamhall.com/compliance/.
