QTP 5 - Ricevitore LD Systems - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Schermo tattile per installazione fissa
Marca	LD Systems
Modello	QTP 5
Processore	RK3566 – Quad-core fino a 1,8 GHz
Memoria RAM	2 GB
Memoria interna (archiviazione)	16 GB
Risoluzione dello schermo	1280 x 720 pixel
Luminosità dello schermo	300 nit
Tipo di schermo tattile	IPS capacitivo a 5 punti di contatto
Sistema operativo	Android 11
Connettività	Ethernet 10/100 Mbit, Wi-Fi 2,4 GHz, Bluetooth 4.0
Porte di connessione	Ethernet RJ45, Power In, RS485 (non funzionante), USB-C, lettore schede TF/MicroSD
Alimentazione	PoE+ (IEEE 802.3at) o 12 V / 2 A esterno (opzionale)
Dimensioni (L x A x P)	145,7 x 84 x 38 mm
Peso	0,32 kg
Temperatura di funzionamento	Da 0 a 40 °C
Umidità relativa	< 80 % (senza condensa)
Montaggio	Scatola da incasso UE o tipo 86 (formato paesaggio consigliato)
Contenuto della confezione	Schermo tattile, piastra di montaggio con vite di bloccaggio, manuale
Utilizzo previsto	Apparecchiatura professionale per tecnica eventi (interno)
Sicurezza	Solo uso interno, non esporre all'acqua, rischio uditivo a volume elevato

Domande frequenti - QTP 5 LD Systems

Come installare lo schermo tattile LD Systems QTP 5?

Fissare la piastra di montaggio su una scatola da incasso UE o tipo 86, quindi agganciare lo schermo tattile sulla piastra. Stringere la vite di bloccaggio per fissare l'insieme. Utilizzare preferibilmente il formato paesaggio con la vite orientata a destra.

Posso utilizzare il QTP 5 senza alimentazione PoE?

Sì, è possibile utilizzare un alimentatore esterno 12 V / 2 A (non fornito). Collegarlo alla porta Power In rispettando la polarità.

Come cambiare la lingua dell'interfaccia?

Vai su Impostazioni, poi Lingua e input. Seleziona la lingua desiderata. L'interfaccia si riavvierà automaticamente.

Quali tipi di schede di memoria posso utilizzare?

Il lettore accetta schede TF (MicroSD). Inserirla nell'apposito slot.

Come ripristinare il dispositivo in caso di problemi?

Utilizzare una graffetta per premere il pulsante RESTART situato sul lato. Ciò forza un riavvio dello schermo tattile.

Posso collegare il QTP 5 a una rete Ethernet?

Sì, collegare un cavo Ethernet alla porta RJ45. La configurazione di rete è in DHCP predefinita; è possibile passare a IP statico in Impostazioni > Rete e Internet > Ethernet.

Quali applicazioni sono preinstallate sul QTP 5?

Lo schermo tattile funziona con Android 11 e include applicazioni come Chrome, YouTube, Play Store, XILICA, XTouch, QUESTRA, ecc. È possibile installarne altre tramite il Play Store.

Lo schermo tattile è impermeabile?

No, il dispositivo è progettato per solo uso interno. Non esporlo a umidità o acqua.

Cosa significa la porta RS485?

La porta RS485 è attualmente non funzionante su questo modello. È riservata per un uso futuro.

Come pulire lo schermo tattile?

Utilizzare un panno morbido e asciutto per pulire lo schermo. Evitare prodotti chimici aggressivi. Scollegare l'alimentazione prima della pulizia.

MANUALE UTENTE QTP 5 LD Systems

INFORMAZIONI SU QUESTE ISTRUZIONI PER L'USO 43

UTILIZZO IN CONFORMITÀ ALLE NORMATIVE 43

INDICAZIONI SULLA SICUREZZA 43

DOTAZIONE 43

20 CONNESSIONI, ELEMENTI DI COMANDO E INDICATORI 44

21 MONTAGGIO 45

21 DISTANZA TRA I FORI 45

22 AVVIO AUTOMATICO 46

25 CONFIGURAZIONE IP 49

25 DATI TECNICI 49

SMALTIMENTO 50

26 DICHIARAZIONI DEL PRODUTTORE 50

ENGLISH

Abbiamo progettato questo prodotto per funzionare in modo affidabile per molti anni. LD Systems è sinonimo di questo, con il suo nome e la sua pluriennale esperienza come produttore di prodotti audio di alta qualità. Si prega di leggere attentamente il presente Manuale d'uso, in modo da poter iniziare rapidamente a utilizzare al meglio il prodotto LD Systems. Ulteriori informazioni su LD SYSTEMS sono disponibili sul nostro sito Internet WWW.LD-SYSTEMS.COM

INFORMAZIONI SU QUESTE ISTRUZIONI PER L'USO

• Prima della messa in funzione, leggere attentamente le istruzioni di sicurezza e l'intero manuale.
• Osservare le avvertenze riportate sull'apparecchio e nelle istruzioni per l'uso.
• Tenere sempre a portata di mano le istruzioni per l'uso.
• In caso di vendita o cessione dell'apparecchio, assicurarsi di consegnare anche le presenti istruzioni per l'uso, in quanto costituiscono una parte essenziale del prodotto.

UTILIZZO IN CONFORMITÀ ALLE NORMATIVE

Il prodotto è un dispositivo per l'installazione audio professionale!

Il prodotto è stato sviluppato per l'uso professionale nel campo dell'installazione audio e non è destinato all'uso domestico! Inoltre, questo prodotto è destinato all'installazione da parte di persone qualificate con conoscenze specifiche e all'uso da parte di persone istruite! L'uso del prodotto al di fuori dei dati tecnici e delle condizioni operative specificate è considerato un uso improprio!

È esclusa la responsabilità per danni a persone e cose dovuti a un uso improprio!

Il prodotto non è adatto a:

• Persone (compresi i bambini) con ridotte capacità fisiche, sensoriali o mentali o con mancanza di esperienza e conoscenza.
• Bambini (i bambini devono essere istruiti a non giocare con l'apparecchio).

INDICAZIONI SULLA SICUREZZA

PERICOLO:

1. Leggere attentamente questo manuale.
2. Conservare tutte le informazioni e le istruzioni in un luogo sicuro.
3. Seguire le istruzioni.
4. Utilizzare gli accessori solo secondo il modo previsto.
5. Non aprire o modificare il prodotto.

PERICOLO DI SOFFOCAMENTO! TENERE LONTANO DALLA PORTATA DEI BAMBINI! IL PRODOTTO CONTIENE PICCOLE PARTI E MATERIALE DI IMBALLAGGIO CHE POSSONO ESSERE INGERITI! I SACCHETTI DI PLASTICA DEVONO ESSERE TENUTI FUORI DALLA PORTATA DEI BAMBINI!

ATTENZIONE: PRODOTTI AUDIO CON VOLUME AUDIO ELEVATO!

Questo touch panel e i relativi prodotti sono destinati all'uso professionale. L'utilizzo commerciale è soggetto alle normative e alle linee guida nazionali applicabili per la prevenzione degli incidenti. Danni all'udito causati da volume elevato e da esposizione continuativa: l'uso di questo touch panel e dei relativi prodotti può generare livelli di pressione acustica (SPL) elevati che possono causare danni all'udito. Evitare l'esposizione a livelli di volume elevati.

SOLO PER USO IN INTERNI

Questo simbolo contrassegna apparecchi elettrici destinati principalmente all'uso in interni.

DOTAZIONE

1 touch panel LD QTP 5

1 piastra di montaggio con vite di bloccaggio (preassemblata)

Manuale di istruzioni

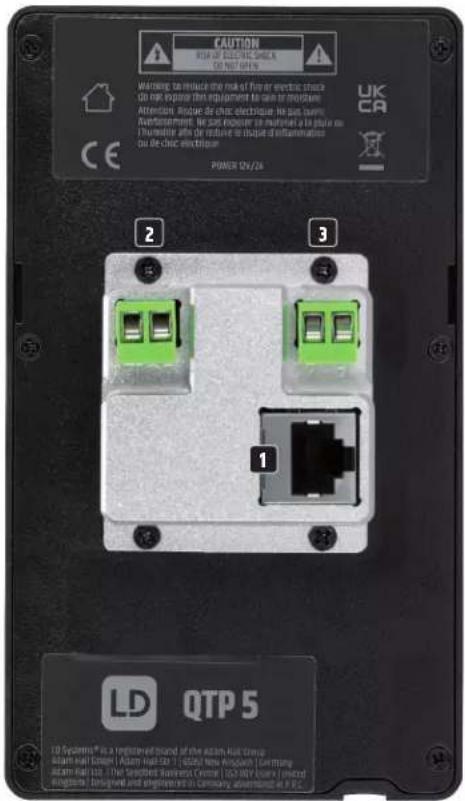

CONNESSIONI, ELEMENTI DI COMANDO E INDICATORI

Connessione Ethernet per collegamento dati e alimentazione tramite PoE (Power over Ethernet).

2 POWER IN

Alimentazione alternativa con alimentatore acquistabile come optional (corrente continua 12 V / 2 A. Verificare che la polarità sia corretta, v. marcatura).

3 INTERFACCIA SERIALE RS-485

Attualmente non attiva.

4 TF-CARD

Slot per scheda TF o microSD.

5 TYPE-C

Porta USB-C per la connessione dati tramite computer.

6 RESTART

Per forzare il riavvio del dispositivo, è possibile utilizzare, ad esempio, una graffetta.

7 SET

Solo per assistenza.

8 DISPLAY

Display tattile da 5,5".

9 FILETTATURA

Filettatura per il fissaggio della piastra di montaggio (piastra di montaggio e vite di bloccaggio in dotazione).

MONTAGGIO

Verificare che la scatola da incasso sia sufficientemente profonda (terminale di collegamento più spina Ethernet).

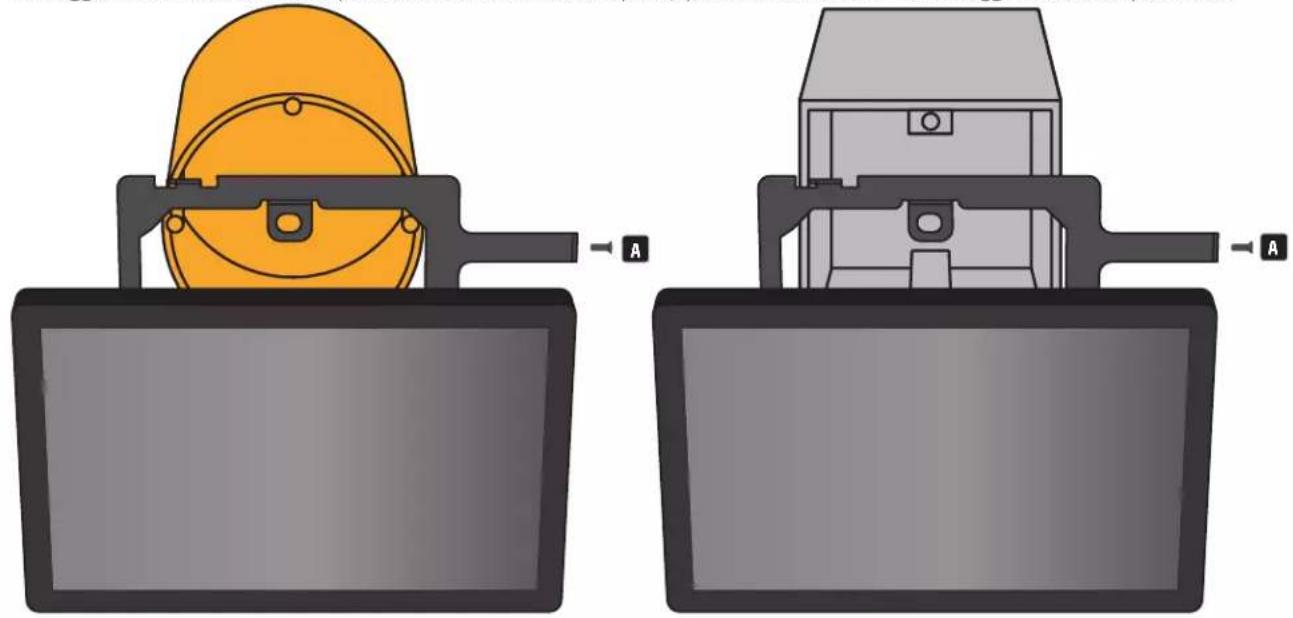

CONSIGLIO: sul punto adatto della parete, montare il touch panel di formato orizzontale con la vite di bloccaggio A rivolta verso destra. La piastra di montaggio del touch panel QTP5 è compatibile con le scatole da incasso di tipo UE e tipo 86. Il touch panel può essere installato unicamente da personale specializzato e da elettricisti autorizzati. Non ci assumiamo responsabilità per la scatola da incasso installata né per il suo funzionamento. Dev'essere condotta un'ispezione da parte di personale qualificato.

Allentare la vite di bloccaggio A della piastra di montaggio, togliere la piastra di montaggio dal touch panel e fissarla alla scatola da incasso. Ora collegare i cavi del touch panel. Collocare il touch panel sulla piastra di montaggio in modo che i due ganci sul lato sinistro della piastra di montaggio si inseriscano nelle corrispondenti scanalature del touch panel, quindi fissare con la vite di bloccaggio allentata in precedenza.

La lingua di sistema del touch panel predefinita in fabbrica è l'inglese, perciò sono in inglese anche i seguenti screenshot. La lingua di sistema può essere modificata.

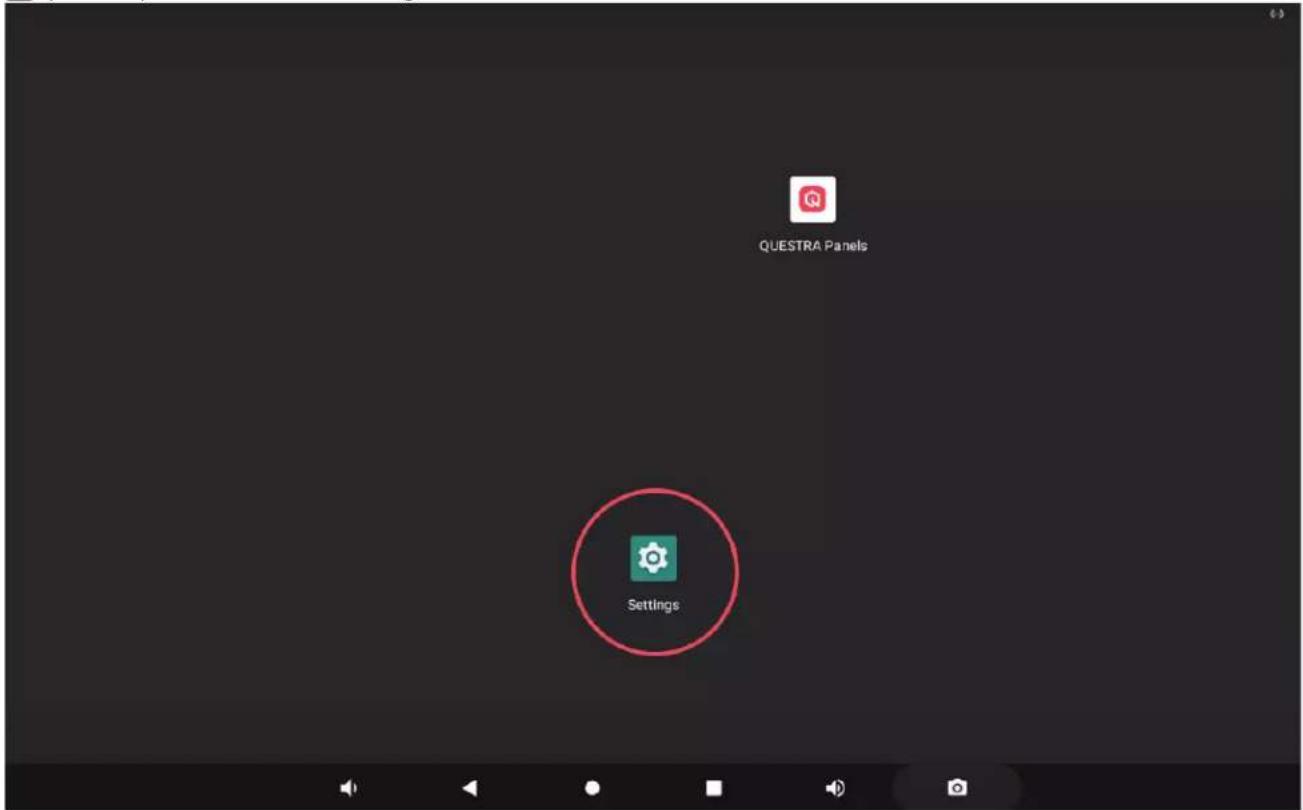

1 Aprire le impostazioni del sistema "Settings".

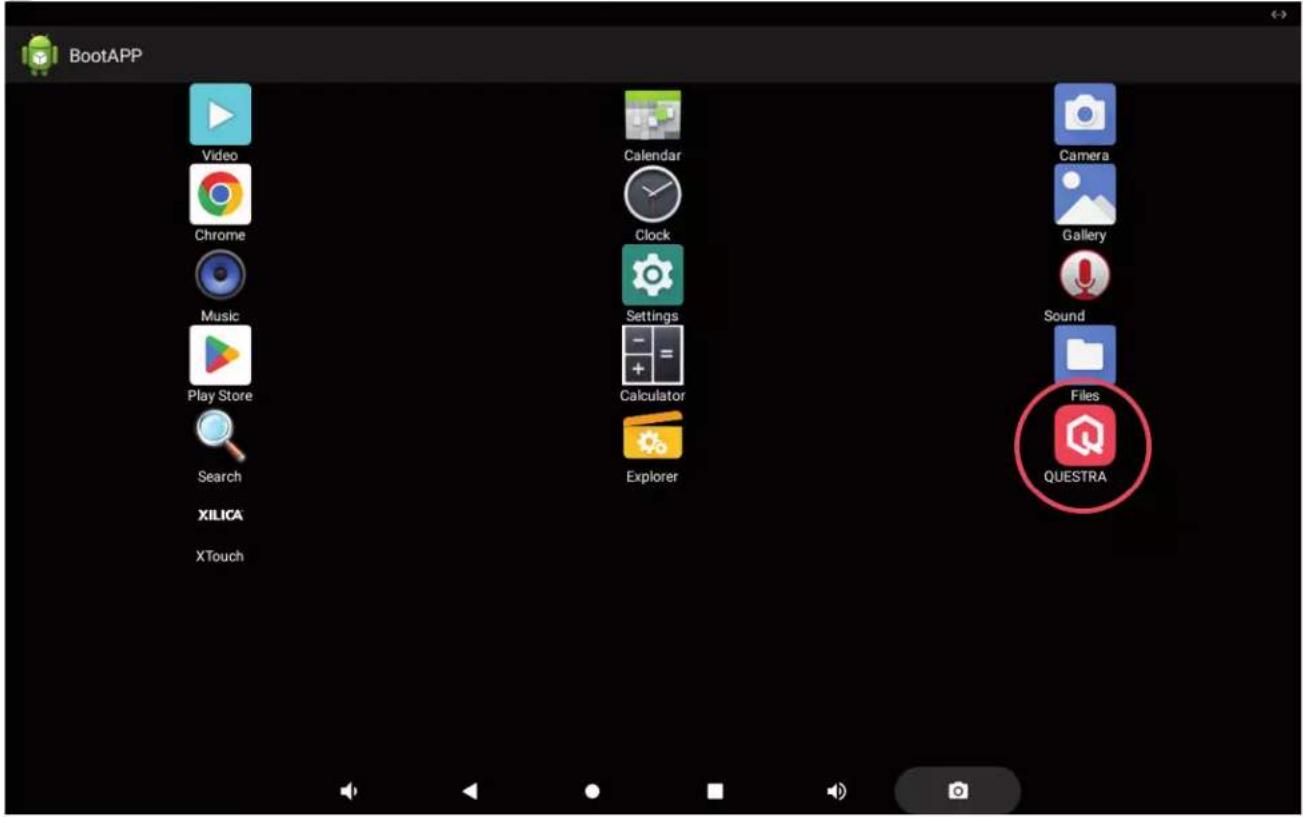

5 Ora selezionare l'applicazione desiderata toccando l'icona corrispondente.

BootAPP Video Chrome Music Play Store Search XILICA XTouch Calendar Clock Settings Calculator Explorer Camera Gallery Sound Files QUESTRA

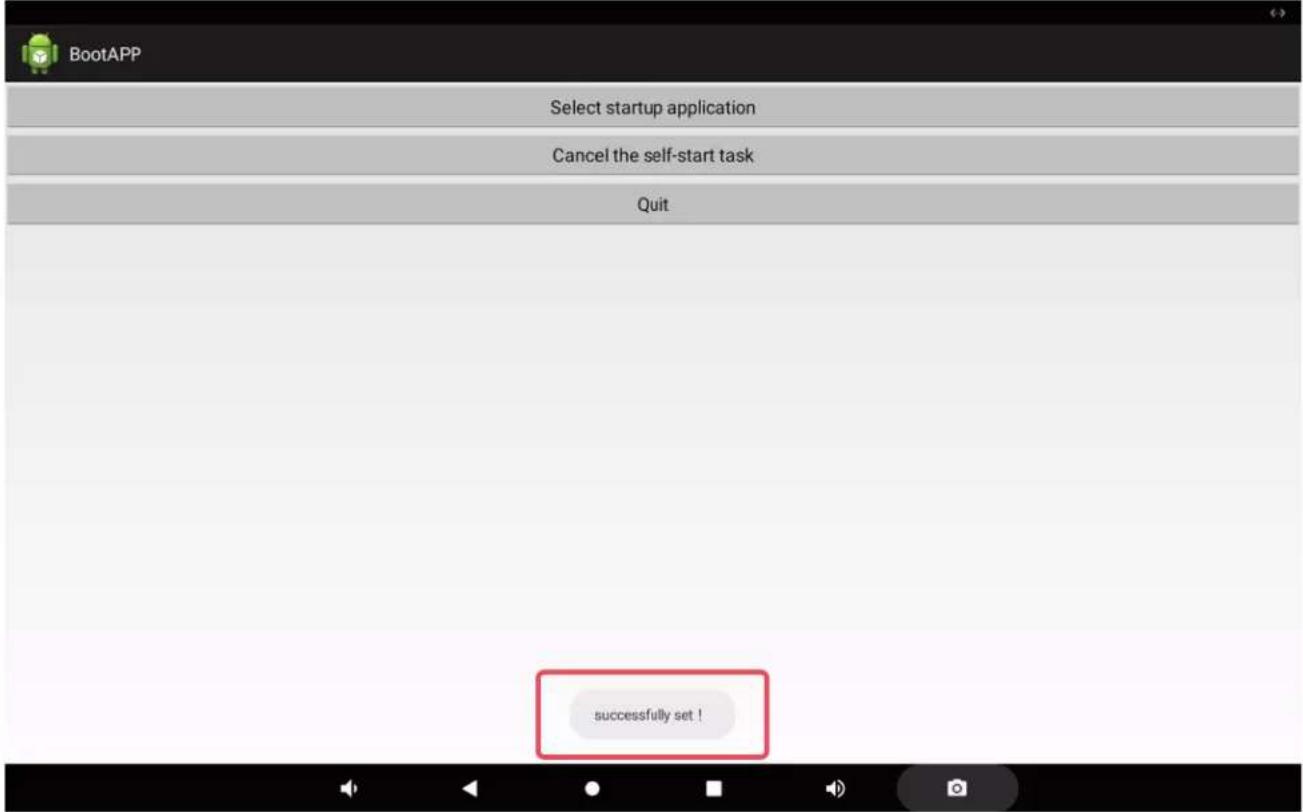

6 A conferma dell'operazione eseguita, sulla parte inferiore dello schermo appare il messaggio "Successfully set!" (Impostazione eseguita con successo).

La configurazione di rete automatica tramite DHCP è attivata come impostazione di fabbrica. Per configurare la rete manualmente, accedere alle impostazioni e settare "Ethernet IP mode" su "static" (Settings > Network & Internet > Ethernet > Ethernet IP Mode > static > IP). Dopo aver modificato lo stato, riavviare il dispositivo.

DATI TECNICI

Codice articolo LDQTP5

Tipo di prodotto Apparecchiatura da installazione
Tipo Touch panel QUESTRA da 5", alimentato con PoE
Processore RK3566 – Quad-core fino a 1,8 GHZ
Memoria RAM 2 GB
Spazio di memoria interno 16 GB
Elementi di comando Display a sfioramento da 5,5", Set, Restart
Risoluzione del display 1280 x 720 pixel
Luminosità del display 300 nits
Tipo di touch panel Touch panel IPS capacitivo a 5 punti
Posizione di montaggio Formato orizzontale o verticale (si consiglia il formato orizzontale)
Sistema operativo Android 11
Connessioni Ethernet RJ45, Power In, RS-485 (attualmente non attivato), USB-C
Lettore scheda Scheda TF / microSD
Rete WiFi 2,4 G, BT 4.0, Ethernet 10 M/100 M
Alimentazione	PoE+ (Power over Ethernet) conforme a IEEE 802.3at, adattatore esterno da 12 V a corrente continua da 2 A (acquistabile come optional)
Opzioni di montaggio Scatola da incasso UE, scatola elettrica tipo 86
Ingombro (L x H x P)	145,7 mm x 84 mm x 38 mm
Peso	0,32 kg
Temperatura ambiente	0 - 40 °C
Umidità dell'aria relativa	< 80%, senza condensazione
Accessori opzionali	Adattatore
Accessori in dotazione	Piastra di montaggio e vite di bloccaggio

SMALTIMENTO

IMBALLAGGIO

1. Gli imballaggi possono essere smaltiti attraverso i consueti canali di smaltimento.
2. Separare l'imballaggio in conformità alle norme per lo smaltimento dei rifiuti e dei materiali vigenti nel proprio Paese.

DISPOSITIVO

1. Questo dispositivo è soggetto alla Direttiva europea sui rifiuti di apparecchiature elettriche ed elettroniche nella versione in vigore. Direttiva RAEE - Rifiuti di apparecchiature elettriche ed elettroniche. I dispositivi e le batterie vecchi non devono essere gettati nei rifiuti domestici. I dispositivi o le batterie vecchi devono essere smaltiti utilizzando un servizio di smaltimento dei rifiuti autorizzato o un impianto di smaltimento dei rifiuti urbani. Seguire le direttive del proprio Paese!
2. Seguire le leggi sullo smaltimento dei rifiuti vigenti nel proprio Paese.
3. Come cliente privato, è possibile ottenere informazioni sulle opzioni di smaltimento ecologico dal rivenditore presso il quale è stato acquistato il prodotto o dalle autorità regionali competenti.

DICHIARAZIONI DEL PRODUTTORE

GARANZIA DEL PRODUTTORE E LIMITAZIONE DI RESPONSABILITÀ

Adam Hall GmbH, Adam-Hall-Str. 1, D-61267 Neu Anspach / E-Mail [e-mail] / +49 (0)6081 / 9419-0. Le nostre attuali condizioni di garanzia e la limitazione di responsabilità sono disponibili all'indirizzo: https://cdn-shop.adamhall.com/media/pdf/MANUFACTURERS-DECLARATIONS_LD_SYSTEMS.pdf. In caso di assistenza, contattare il proprio partner commerciale.

CONFORMITÀ CE

Adam Hall GmbH dichiara che questo prodotto è conforme alla seguente direttiva (se applicabile). R&TTE (1999/5/CE) o RED (2014/53/UE) a partire da giugno 2017 Direttiva Bassa Tensione (2014/35/UE) Direttiva EMV (2014/30/UE) RoHS (2011/65/UE) La dichiarazione di conformità completa è disponibile sul sito www.adamhall.com. Inoltre, è possibile richiederla all'indirizzo [e-mail].

DICHIARAZIONE DI CONFORMITÀ EU

Le dichiarazioni di conformità per i prodotti coperti dalle direttive LVD, EMC e RoHS possono essere richieste a [e-mail]. Le dichiarazioni di conformità per i prodotti soggetti alla Direttiva RED, possono essere richieste all'indirizzo www.adamhall.com/compliance/.

I refusi e gli errori, così come le modifiche tecniche o di altro tipo sono riservati!
