MANUAL DE USUARIO QTP 5 LD Systems
INFORMACIÓN SOBRE ESTE MANUAL DEL USUARIO 27
USO PREVISTO 27
INSTRUCCIONES DE SEGURIDAD 27
ELEMENTOS SUMINISTRADOS 27
CONEXIONES, CONTROLES E INDICADORES 28
5 MONTAJE 29
DISTANCIA ENTRE ORIFICIOS 29
6 INICIO AUTOMÁTICO 30
CONFIGURACIÓN IP 33
CARACTERÉSTICAS TÉCNICAS 33
10 RECICLAJE 34
DECLARACIÓN DEL FABRICANTE 34
POLSKI
INFORMACJE DOTYCZĄCE NINIEJSZEJ INSTRUKCJI OBSŁUGI 35
11 ZAMIERZONE ZASTOSOWANIE 35
11 INSTRUKCJE BEZPIECZEŃSTWA 35
11 ZAWARTOŚĆ OPAKOWANIA 35
PRZYŁĄCZA, ELEMENTY OBSŁUGI I WSKAŻNIKI 36
13 INSTALACJA 37
13 ROZSTAW OTWORÓW 37
14 AUTOSTART 38
17 KONFIGURACJA IP 41
DANE TECHNICZNE 41
18 DYSPOZYCJA 42
18 OŚWIADCZENIA PRODUCENTA 42
ITALIANO
HA TOMADO LA DECISIÓN CORRECTA
Este producto se ha diseñado para ofrecer una fiabilidad y durabilidad óptimas. Está respaldado por la marca LD Systems y su larga experiencia como fabricante de productos de audio de alta calidad. Lea atentamente este manual de usuario para aprovechar al máximo todas las posibilidades de su producto LD Systems. Encontrará más información sobre LD SYSTEMS en nuestro sitio web WWW.LD-SYSTEMS.COM

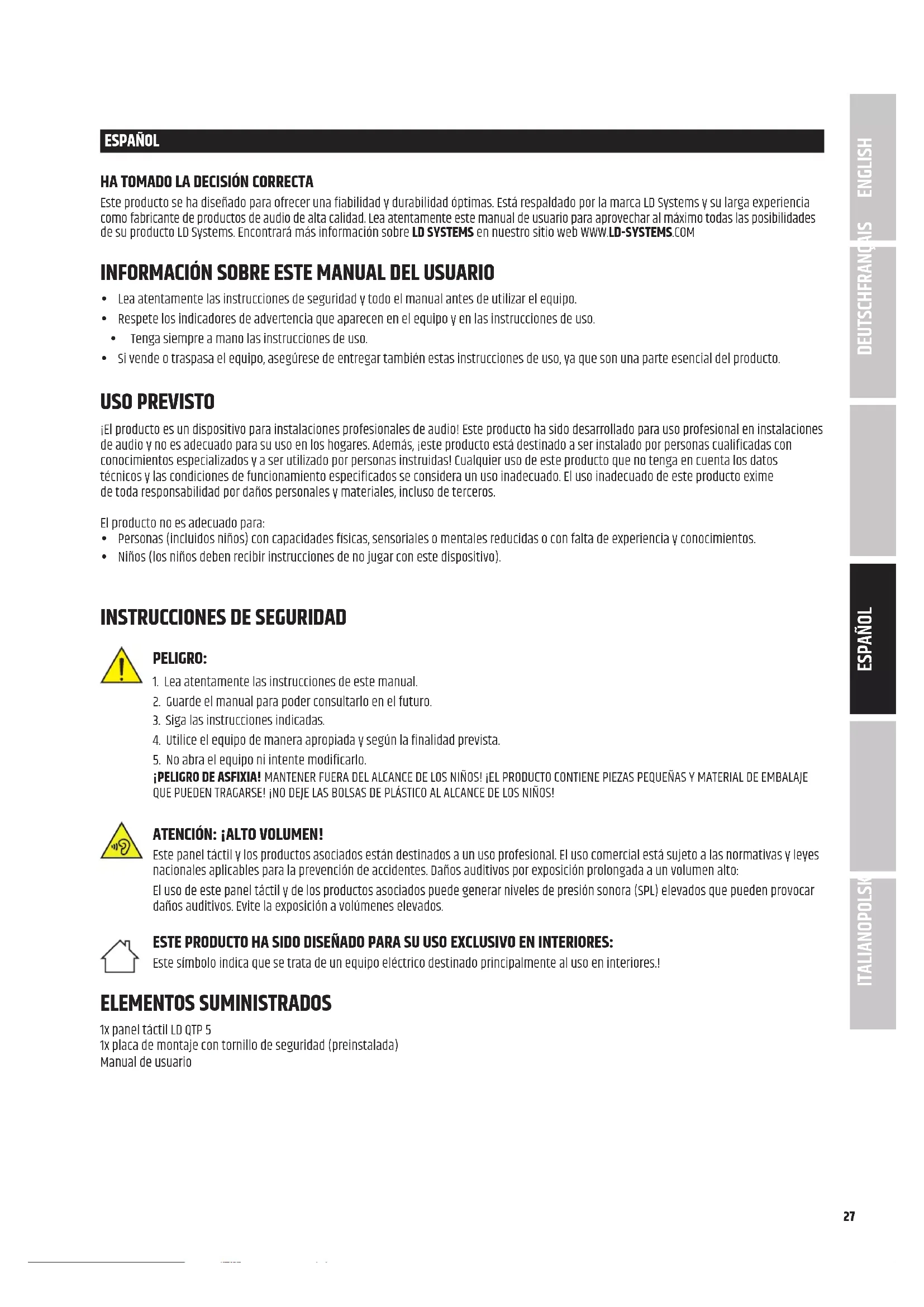

INFORMACIÓN SOBRE ESTE MANUAL DEL USUARIO
- Lea atentamente las instrucciones de seguridad y todo el manual antes de utilizar el equipo.
- Respete los indicadores de advertencia que aparecen en el equipo y en las instrucciones de uso.
- Tenga siempre a mano las instrucciones de uso.
- Si vende o traspasa el equipo, asegúrese de entregar también estas instrucciones de uso, ya que son una parte esencial del producto.
USO PREVISTO
¡El producto es un dispositivo para instalaciones profesionales de audio! Este producto ha sido desarrollado para uso profesional en instalaciones de audio y no es adecuado para su uso en los hogares. Además, ¡este producto está destinado a ser instalado por personas cualificadas con conocimientos especializados y a ser utilizado por personas instruidas! Cualquier uso de este producto que no tenga en cuenta los datos técnicos y las condiciones de funcionamiento especificados se considera un uso inadecuado. El uso inadecuado de este producto exime de toda responsabilidad por daños personales y materiales, incluso de terceros.
El producto no es adecuado para:
- Personas (incluidos niños) con capacidades físicas, sensoriales o mentales reducidas o con falta de experiencia y conocimientos.
- Niños (los niños deben recibir instrucciones de no jugar con este dispositivo).
INSTRUCCIONES DE SEGURIDAD
PELIGRO:
- Lea atentamente las instrucciones de este manual.
- Guarde el manual para poder consultarlo en el futuro.
- Siga las instrucciones indicadas.
- Utilice el equipo de manera apropiada y según la finalidad prevista.
- No abra el equipo ni intente modificarlo.
¡PELIGRO DE ASFIXIA! MANTENER FUERA DEL ALCANCE DE LOS NIÑOS! ¡EL PRODUCTO CONTIENE PIEZAS PEQUEÑAS Y MATERIAL DE EMBALAJE QUE PUEDEN TRAGARSE! ¡NO DEJE LAS BOLSAS DE PLÁSTICO AL ALCANCE DE LOS NIÑOS!
ATENCIÓN: ¡ALTO VOLUMEN!
Este panel táctil y los productos asociados están destinados a un uso profesional. El uso comercial está sujeto a las normativas y leyes nacionales aplicables para la prevención de accidentes. Daños auditivos por exposición prolongada a un volumen alto:
El uso de este panel táctil y de los productos asociados puede generar niveles de presión sonora (SPL) elevados que pueden provocar daños auditivos. Evite la exposición a volúmenes elevados.
ESTE PRODUCTO HA SIDO DISEÑADO PARA SU USO EXCLUSIVO EN INTERIORES:
Este símbolo indica que se trata de un equipo eléctrico destinado principalmente al uso en interiores.!
ELEMENTOS SUMINISTRADOS
1x panel táctil LD QTP 5
1x placa de montaje con tornillo de seguridad (preinstalada)
Manual de usuario
CONEXIONES, CONTROLES E INDICADORES

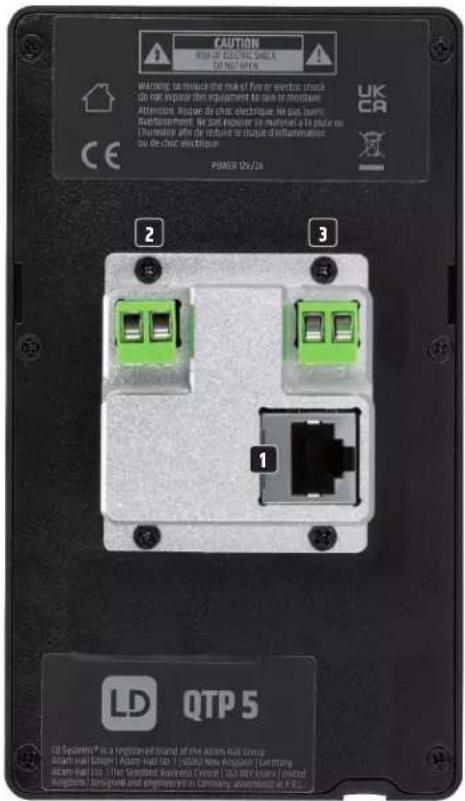

1 CONEXIÓN A ETHERNET
Conexión a la red Ethernet para la conexión de datos y alimentación por PoE (Power over Ethernet).
2 POWER IN
Alimentación alternativa a través de un adaptador de corriente opcional (tensión continua de 12 V y 2 A, asegúrese de que la polaridad es correcta, consulte la etiqueta).
3 INTERFAZ SERIE RS-485
Actualmente sin función.
4 TF-CARD
Ranura para una tarjeta TF o microSD.
5 TYPE-C
Puerto USB-C para la conexión de datos a un ordenador.
6 RESTART
Utilice un clip, por ejemplo, para reiniciar el equipo.
7 SET
Solo para mantenimiento.
8 PANTALLA
Pantalla táctil de 5,5 pulgadas.
9 ROSCA
Rosca para fijar la placa de montaje (placa de montaje y tornillo de seguridad suministrados).
MONTAJE
Asegúrese de que la caja de empotrar tiene suficiente profundidad (terminal de conexiones y conector Ethernet).

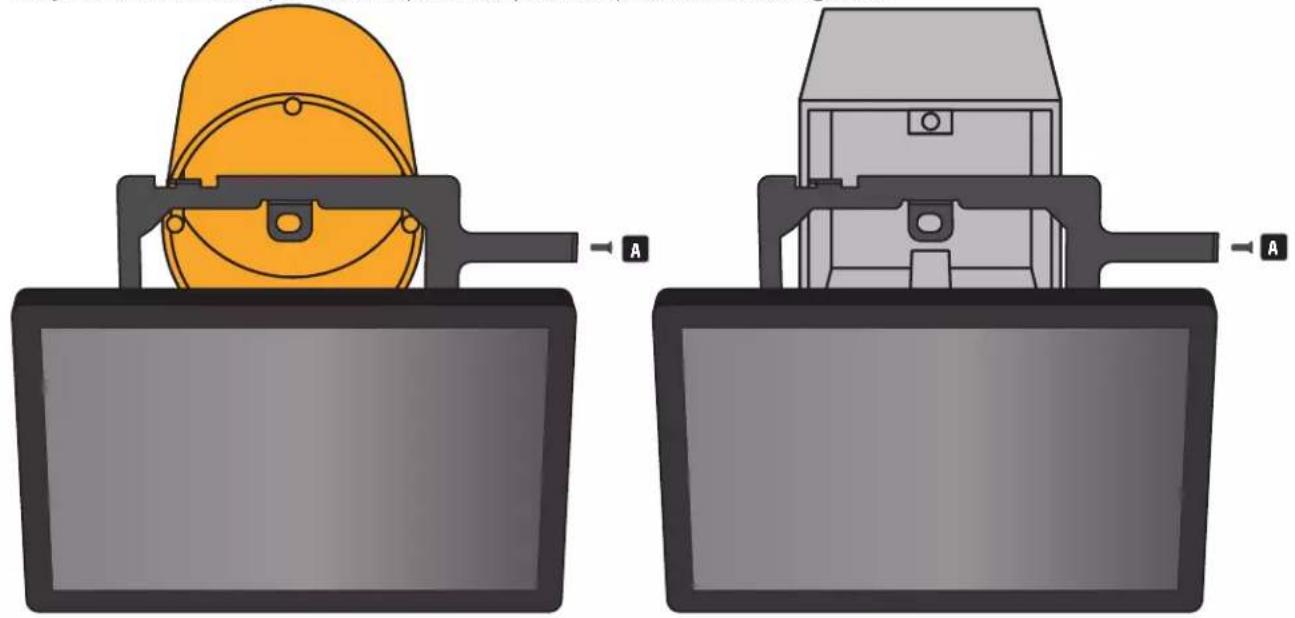

RECOMENDACIÓN: Monte el panel táctil en horizontal con el tornillo de seguridad A apuntando hacia la derecha en un lugar adecuado de la pared. La placa de montaje del panel táctil QTP5 es compatible con las cajas empotradas de tipo UE y 86. El panel táctil únicamente puede ser instalado por técnicos y electricistas autorizados. No se asume ninguna responsabilidad por el montaje y funcionamiento de la caja empotrada. Deberá realizarse una inspección por parte de personal cualificado.
Afloje el tornillo de seguridad A de la placa de montaje, retire la placa de montaje del panel táctil y fijela a la caja de empotrar. Ahora conecte los cables al panel táctil. Coloque el panel táctil en la placa de montaje de modo que los dos ganchos del lateral izquierdo de la placa de montaje encajen en los huecos correspondientes del panel táctil y vuelva a apretar el tornillo de seguridad.
Como el inglés es el idioma por defecto de la interfaz de usuario del panel táctil, las siguientes capturas de pantalla se muestran en inglés. Se puede cambiar el idioma del sistema.

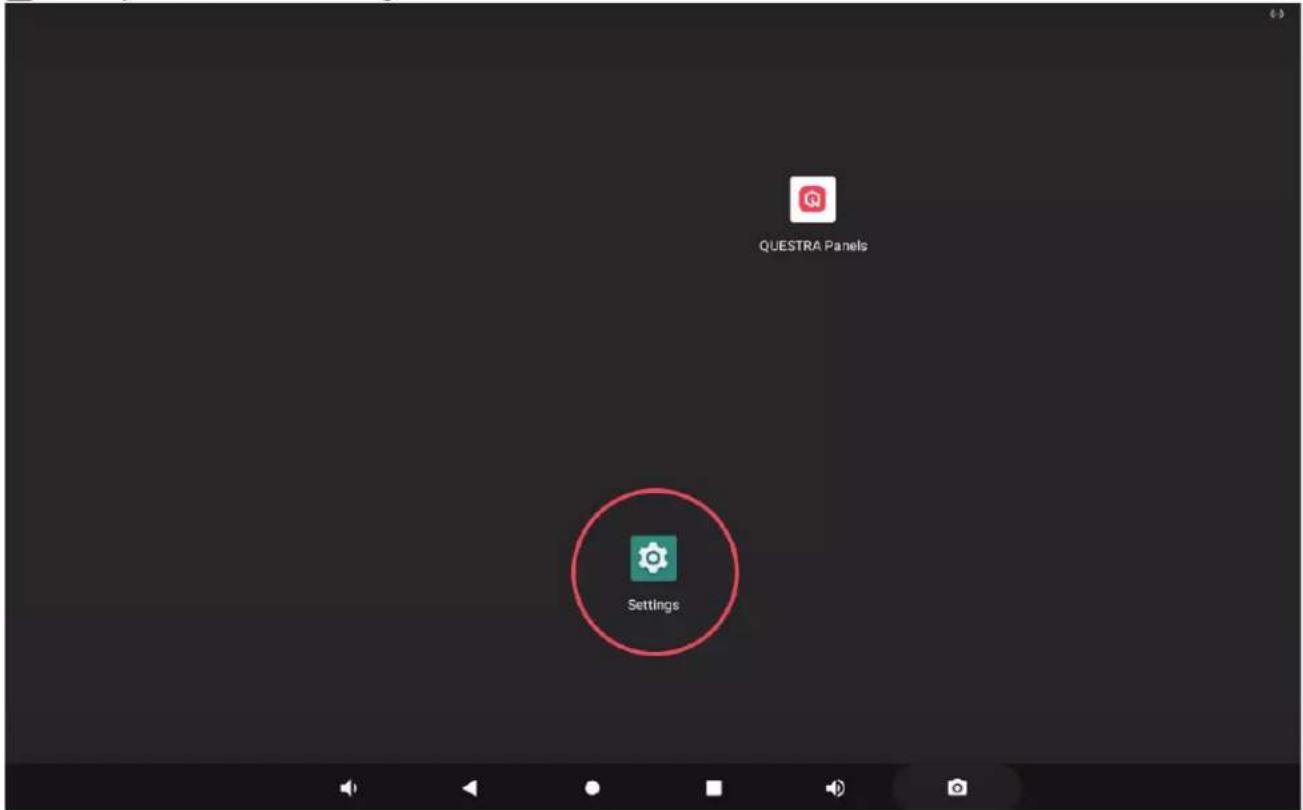

1 Abra los ajustes del sistema en «Settings».

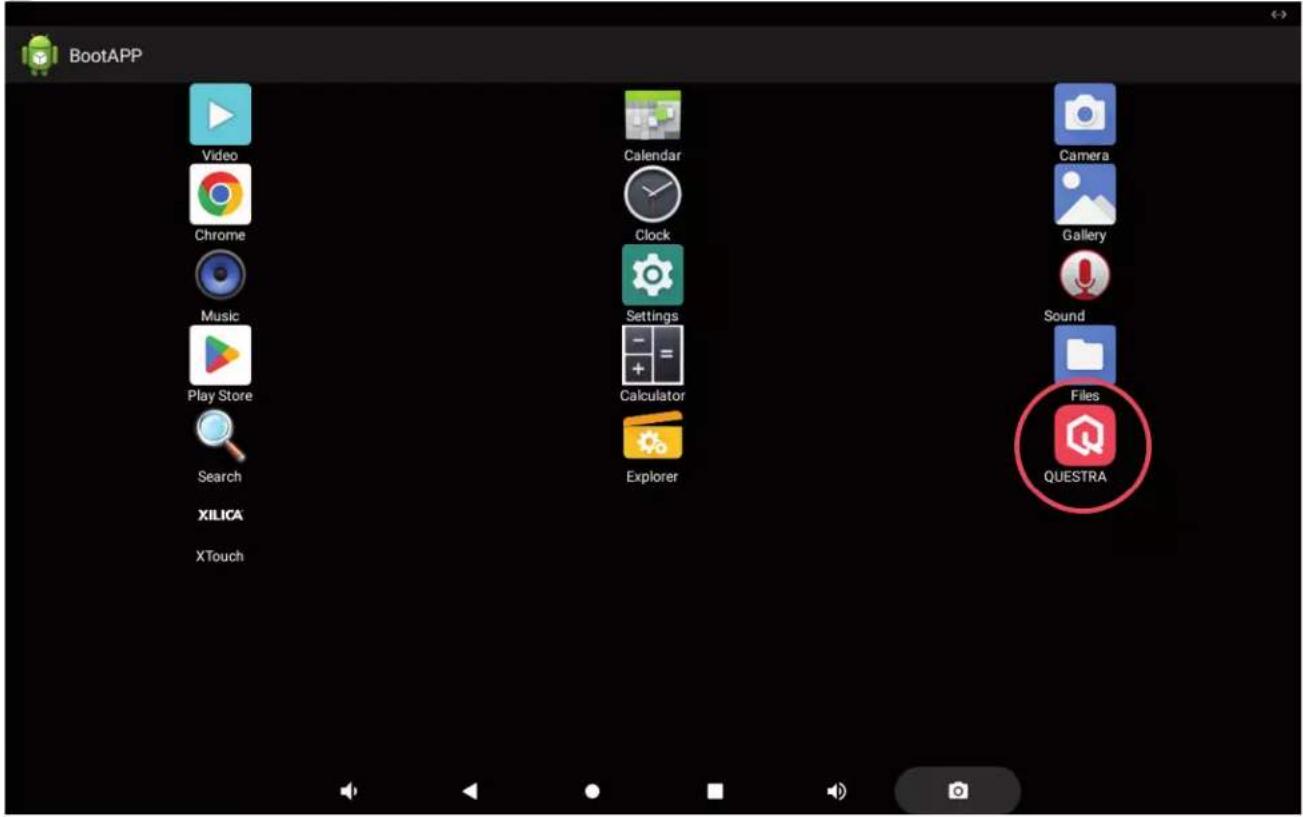

5 Ahora seleccione la aplicación deseada pulsando sobre el icono correspondiente.


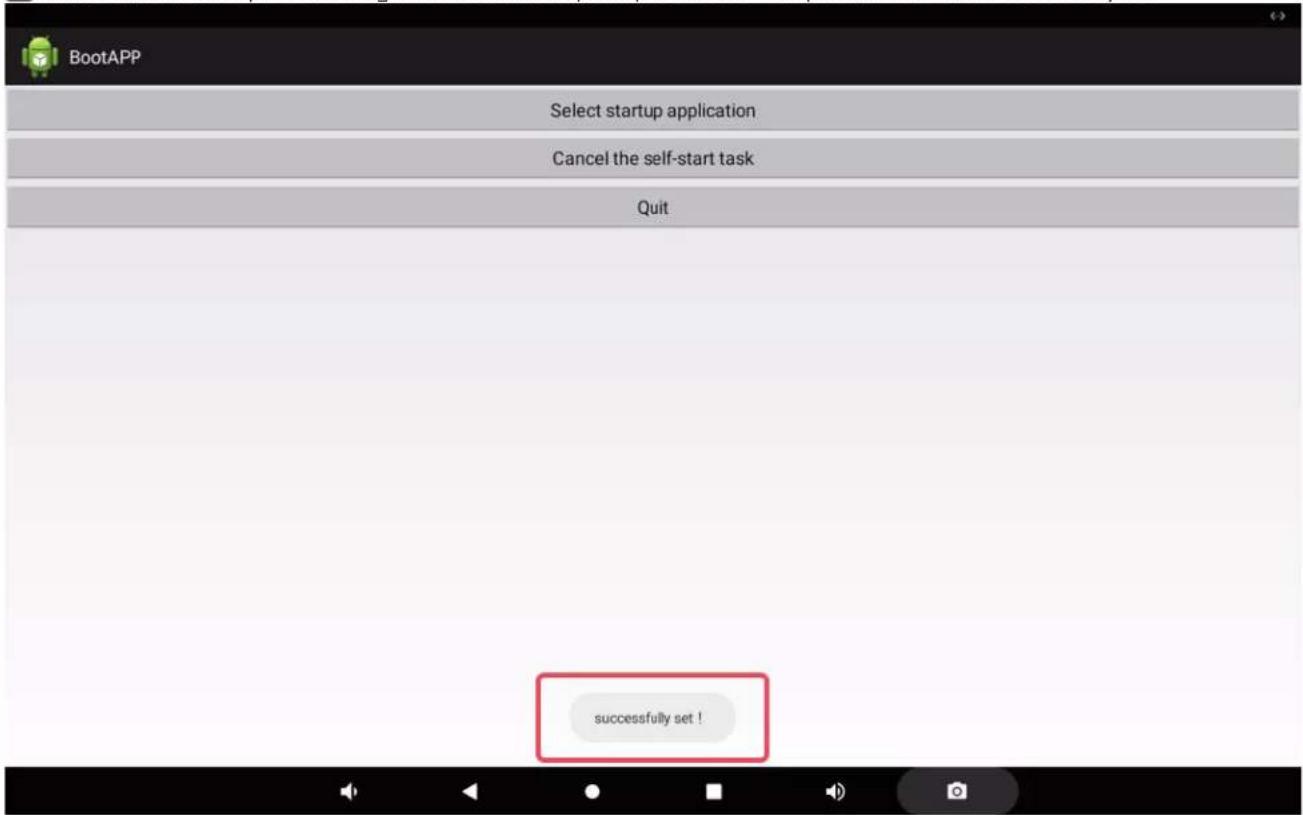

BootAPP Video Chrome Music Play Store Search XILICA XTouch Calendar Clock Settings Calculator Explorer Camera Gallery Sound Files QUESTRA6 Como confirmación de que se ha configurado correctamente, en la parte inferior de la pantalla se mostrará «Successfully set!».
La configuración automática de la red por DHCP está activada de fábrica. Para configurar la red manualmente, vaya a los ajustes y cambie «Ethernet IP mode» a «static» (Settings > Network & Internet > Ethernet > Ethernet IP Mode > static > IP, etc.). Reinicie el equipo después de realizar los cambios.
CARACTERÉSTICAS TÉCNICAS
Referencia LDQTP5
| Tipo de producto Equipo de instalación | |
| Tipo Panel táctil QUESTRA de 5", alimentado por PoE | |
| Procesador RK3566 de 4 núcleos, hasta 1,8 GHz | |
| Memoria principal 2 GB | |
| Memoria interna 16 GB | |
| Controles Pantalla táctil de 5,5", Set, Restart | |
| Resolución de pantalla 1.280 x 720 píxeles | |
| Brillo de pantalla 300 nits | |
| Tipo de panel táctil Panel táctil IPS capacitivo de 5 puntos | |
| Posición de montaje Horizontal o vertical (se recomienda en horizontal) | |
| Sistema operativo Android 11 | |
| Conexiones Ethernet RJ45, entrada de alimentación, RS-485 (actualmente sin función), USB-C | |
| Lector de tarjetas Tarjeta TF / microSD | |
| Red Wifi 2,4 GHz, BT 4.0, Ethernet 10/100 Mbps | |
| Alimentación eléctrica | PoE+ (alimentación por Ethernet), compatible con IEEE 802.3at, adaptador externo 12 VCC y 2 A |
| Opciones de montaje | Caja empotrada UE, caja eléctrica de tipo 86 |
| Dimensiones (An. x Al. x F.) | 145,7 mm x 84 mm x 38 mm |
| Peso | 0,32 kg |
| Temperatura ambiente | 0 – 40 °C |
| Humedad relativa | < 80 %, sin condensación |
| Accesorios opcionales | Adaptador de corriente |
| Accesorios incluidos | Placa de montaje y tornillo de seguridad |
RECICLAJE
EMBALAJE:
- El embalaje puede eliminarse a través de los canales habituales de eliminación de residuos.
- Por favor, separe el embalaje de acuerdo con las normas de eliminación de residuos y materiales de su país.
DISPOSITIVO:
- Este aparato está sujeto a la Directiva Europea aplicable a los residuos de aparatos eléctricos y electrónicos.
(Directiva RAEE sobre residuos de aparatos eléctricos y electrónicos). Las pilas y los aparatos viejos no deben depositarse en la basura doméstica. Las pilas y los aparatos viejos deben eliminarse a través de un servicio de eliminación de residuos autorizado o de una instalación municipal de eliminación de residuos. Siga las directivas de su país. - Siga la reglamentación sobre residuos de su país.
- Como cliente particular, puede obtener información sobre las opciones de eliminación respetuosas con el medio ambiente en el establecimiento donde adquirió el producto o de las autoridades regionales competentes.
DECLARACIÓN DEL FABRICANTE
GARANTÉA DEL FABRICANTE Y LIMITACIÓN DE RESPONSABILIDAD
Adam Hall GmbH, Adam-Hall-Str. 1, D-61267 Neu Anspach / Correo electrónico: Info@adamhall.com / +49 (0)6081 / 9419 0.
Puede consultar nuestras condiciones de garantía y la limitación de responsabilidad vigentes en: https://cdn-shop.adamhall.com/media/pdf/MANUFACTURERS-DECLARATIONS_LD_SYSTEMS.pdf
¡Contacte con su comercial para más información!
CONFORMIDAD CE
Adam Hall GmbH declara por la presente que este producto cumple con la siguiente directiva (si procede):
RTTE (1999/5/CE) o RED (2014/53/UE) a partir de junio de 2017
Directiva de baja tensión (2014/35/UE)
Directiva EMV (2014/30/UE)
RoHS (2011/65/UE)
Puede consultar la declaración de conformidad completa en www.adamhall.com.
Además, también puede solicitarla en info@adamhall.com.
DECLARACIÓN DE CONFORMIDAD DE LA EU
Las declaraciones de conformidad de los productos cubiertos por las Directivas LVD, EMC y RoHS pueden solicitarse en info@adamhall.com.
Las Declaraciones de Conformidad para productos sujetos a la Directiva RED
pueden solicitarse en www.adamhall.com/compliance/.
¡SUJETO A ERRATAS Y ERRORES, ASÉ COMO A MODIFICACIONES TÉCNICAS O DE OTRO TIPO!
