MODE D'EMPLOI QTP 5 LD Systems

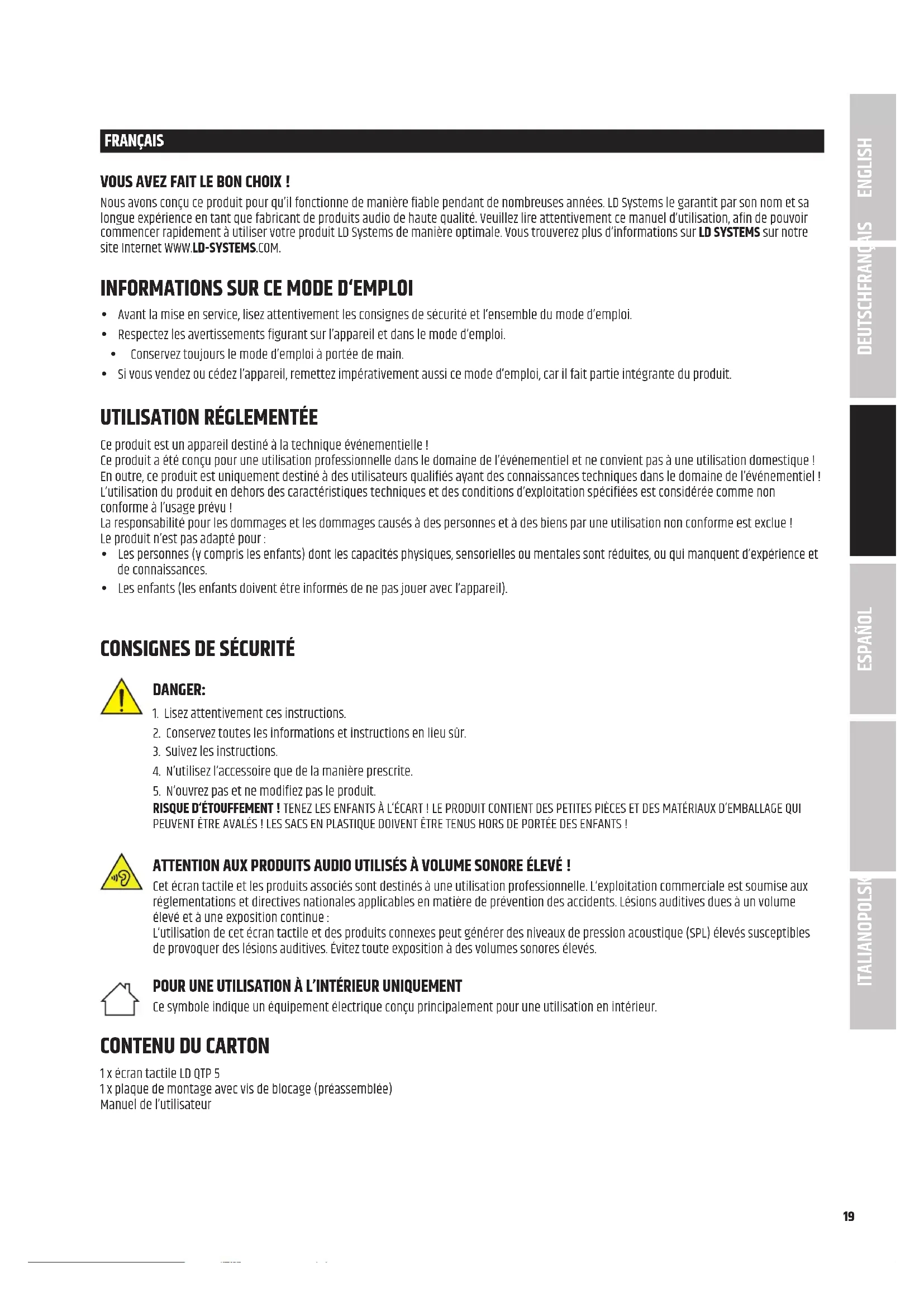

y Avant la mise en service, lisez attentivement les consignes de sécurité et l’ensemble du mode d’emploi. y Respectez les avertissements figurant sur l’appareil et dans le mode d’emploi. y Conservez toujours le mode d’emploi à portée de main. y Si vous vendez ou cédez l’appareil, remettez impérativement aussi ce mode d’emploi, car il fait partie intégrante du produit.

UTILISATION RÉGLEMENTÉE

Ce produit est un appareil destiné à la technique événementielle ! Ce produit a été conçu pour une utilisation professionnelle dans le domaine de l’événementiel et ne convient pas à une utilisation domestique ! En outre, ce produit est uniquement destiné à des utilisateurs qualifiés ayant des connaissances techniques dans le domaine de l’événementiel ! L’utilisation du produit en dehors des caractéristiques techniques et des conditions d’exploitation spécifiées est considérée comme non conforme à l’usage prévu ! La responsabilité pour les dommages et les dommages causés à des personnes et à des biens par une utilisation non conforme est exclue ! Le produit n’est pas adapté pour : y Les personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou qui manquent d’expérience et de connaissances. y Les enfants (les enfants doivent être informés de ne pas jouer avec l’appareil).

2. Conservez toutes les informations et instructions en lieu sûr.

5. N’ouvrez pas et ne modifiez pas le produit.

RISQUE D‘ÉTOUFFEMENT ! TENEZ LES ENFANTS À L‘ÉCART ! LE PRODUIT CONTIENT DES PETITES PIÈCES ET DES MATÉRIAUX D‘EMBALLAGE QUI PEUVENT ÊTRE AVALÉS ! LES SACS EN PLASTIQUE DOIVENT ÊTRE TENUS HORS DE PORTÉE DES ENFANTS ! ATTENTION AUX PRODUITS AUDIO UTILISÉS À VOLUME SONORE ÉLEVÉ ! Cet écran tactile et les produits associés sont destinés à une utilisation professionnelle. L‘exploitation commerciale est soumise aux réglementations et directives nationales applicables en matière de prévention des accidents. Lésions auditives dues à un volume élevé et à une exposition continue : L‘utilisation de cet écran tactile et des produits connexes peut générer des niveaux de pression acoustique (SPL) élevés susceptibles de provoquer des lésions auditives. Évitez toute exposition à des volumes sonores élevés. POUR UNE UTILISATION À L’INTÉRIEUR UNIQUEMENT Ce symbole indique un équipement électrique conçu principalement pour une utilisation en intérieur.

1 x écran tactile LD QTP 5 1 x plaque de montage avec vis de blocage (préassemblée) Manuel de l’utilisateur DEUTSCHFRANÇAIS ESPAÑOL ENGLISH ITALIANO POLSKI20

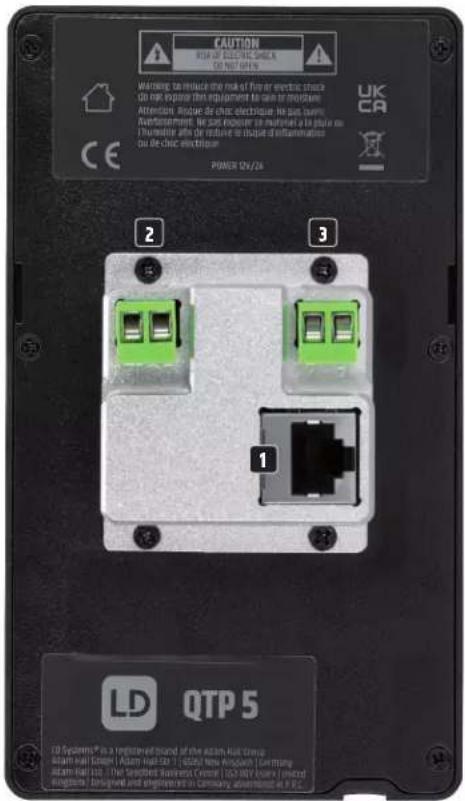

PORT ETHERNET Port Ethernet pour transfert de données et alimentation électrique via PoE (Power over Ethernet).

POWER IN Connecteur pour alimentation électrique externe via un bloc secteur disponible en option (tension continue de 12V / 2A, assurez-vous de la polarité correcte, voir l‘étiquetage).

Actuellement non fonctionnel.

TF-CARD Fente pour carte TF ou carte MicroSD.

TYPE-C Port USB-C pour transfert de données avec un ordinateur.

RESTART Utilisez un trombone, par exemple, pour forcer le redémarrage de l‘appareil.

SET Pour technicien de service uniquement.

FILETAGE Filetage pour la fixation de la plaque de montage (plaque de montage et vis de blocage incluses). ITALIANO POLSKI ESPAÑOL FRANÇAIS DEUTSCH ENGLISH21 INSTALLATION Veillez à ce que la boîte d‘encastrement soit suffisamment profonde (tenir compte de l‘encombrement de la borne de connexion et du connecteur Ethernet). RECOMMANDATION : Montez l‘écran tactile en format paysage avec la vis de verrouillage

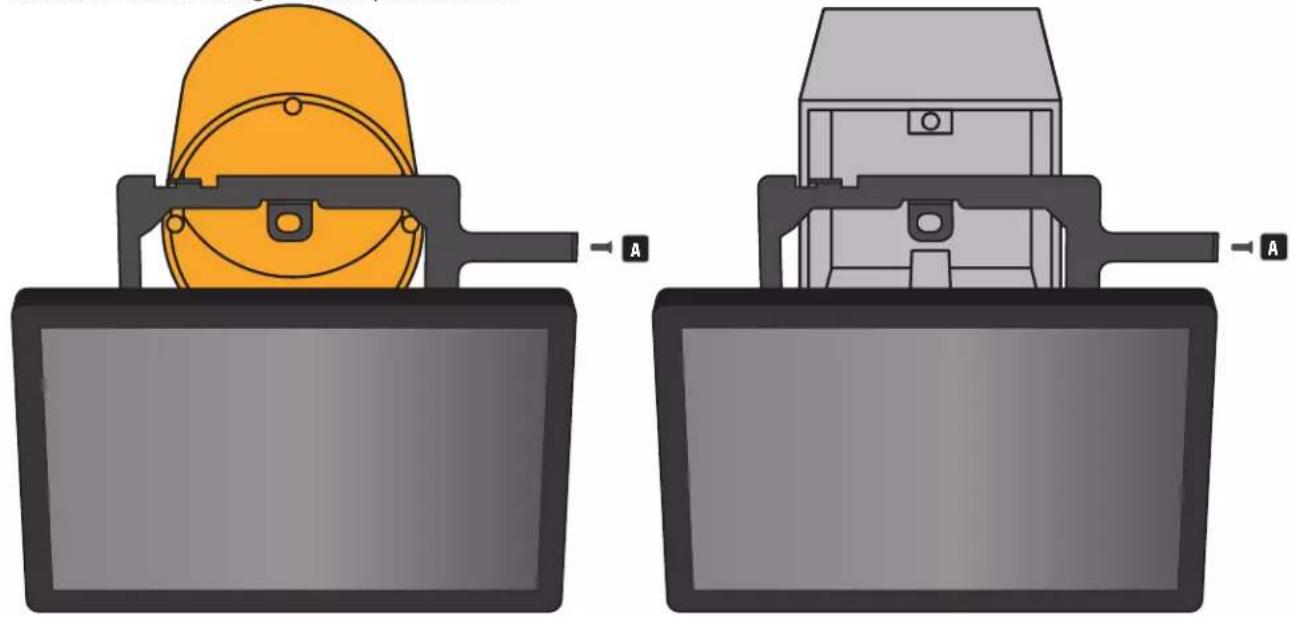

orientée vers la droite sur un emplacement approprié sur un mur. La plaque de montage de l‘écran tactile QTP5 est compatible avec les boîtes d‘encastrement de type UE et de type 86. L‘installation de l‘écran tactile doit être effectuée uniquement par du personnel spécialisé et des électriciens agréés. Aucune responsabilité n‘est assumée pour la boîte d‘encastrement montée et sa fonction. Une inspection par un personnel qualifié est nécessaire. Desserrez la vis de verrouillage

de la plaque de montage, retirez la plaque de montage de l‘écran tactile et fixez-la à la boîte d‘encastrement correspondante. Connectez alors les câbles à l‘écran tactile. Placez l‘écran tactile sur la plaque de montage de manière à ce que les deux crochets situés sur le côté gauche de la plaque de montage s‘engagent dans les cavités correspondantes de l‘écran tactile, puis sécurisez la connexion à l‘aide de la vis de verrouillage desserrée précédemment.

ESPACEMENT DES TROUS (mm) DEUTSCHFRANÇAIS ESPAÑOL ENGLISH ITALIANO POLSKI22 AUTOSTART La langue du système de l‘écran tactile étant l‘anglais, les captures d‘écran suivantes sont également en anglais. Vous pouvez modifier la langue du système.

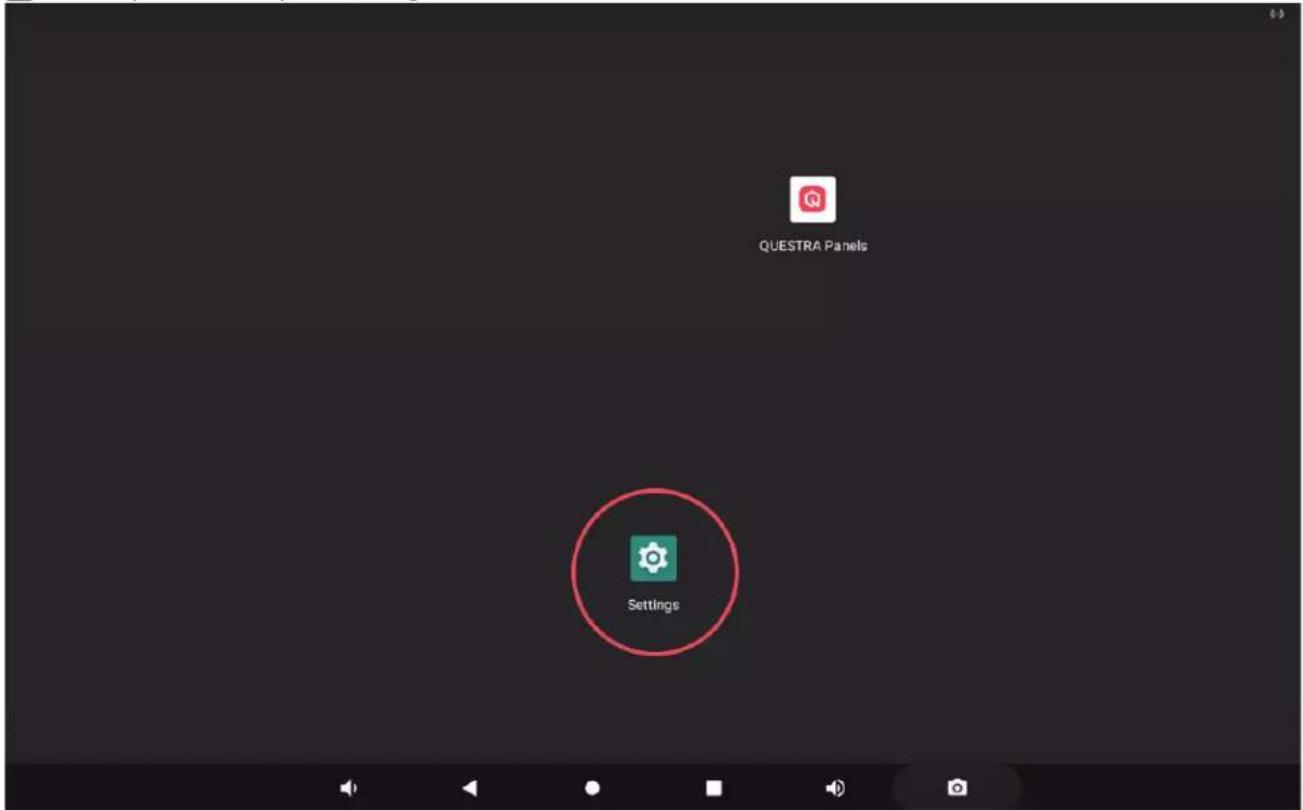

Ouvrez les paramètres du système „Settings“.

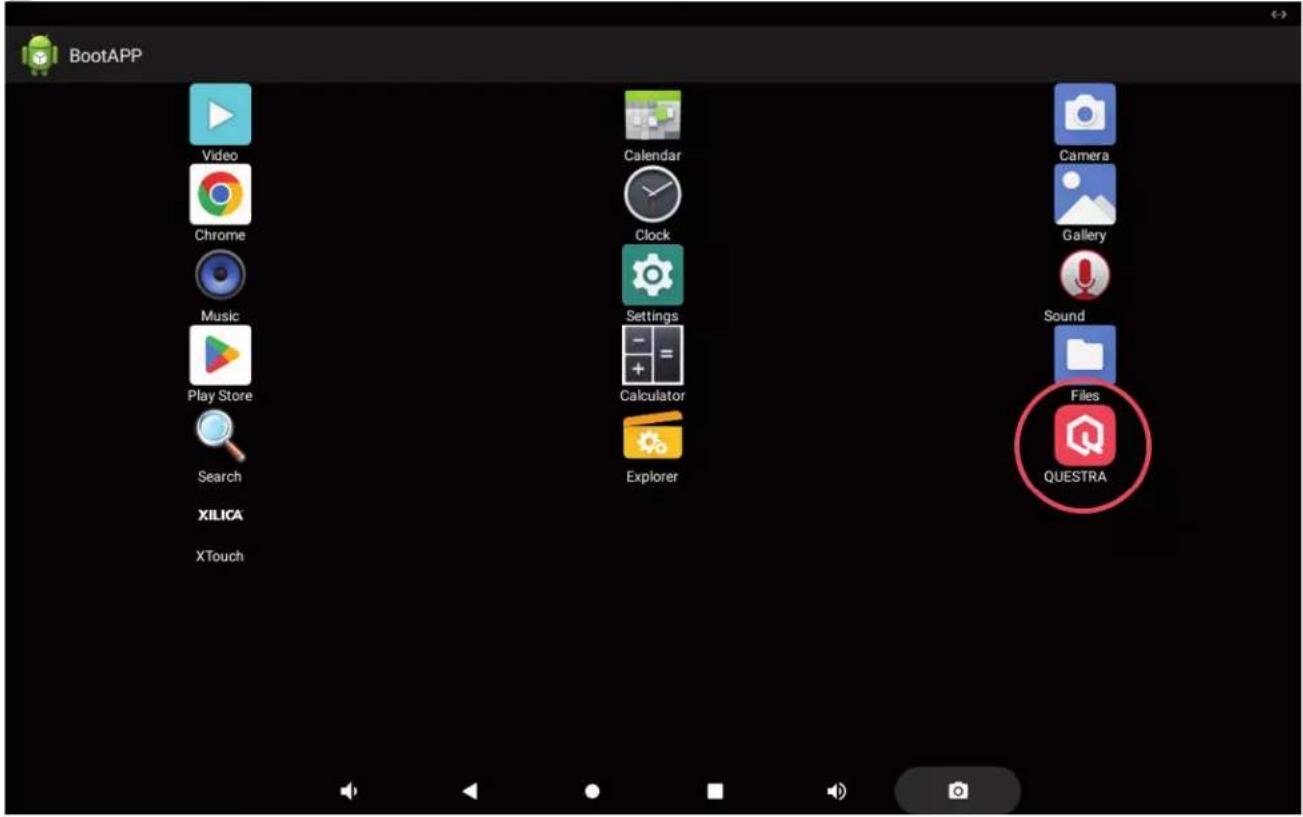

Sélectionnez ensuite l‘application souhaitée en tapant sur l‘icône correspondante.

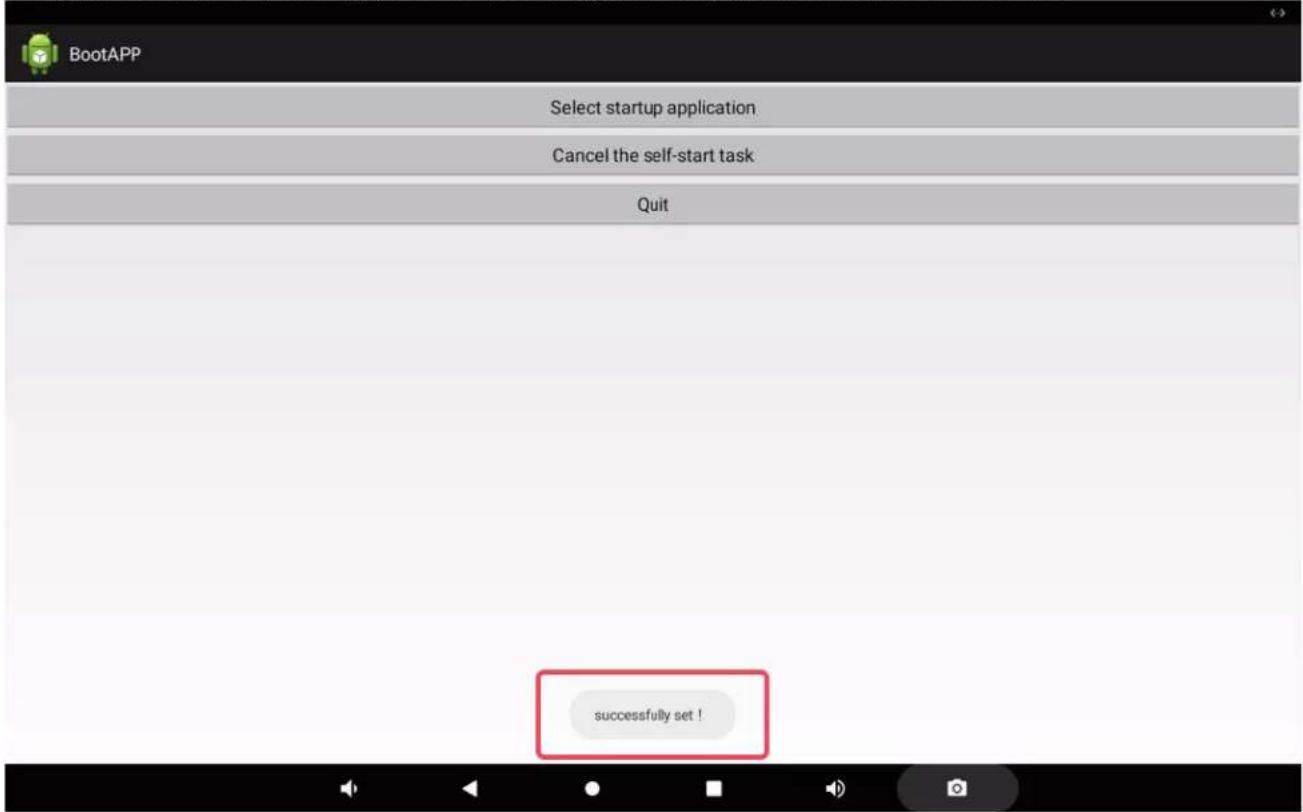

En guise de confirmation, le message „Successfully set !“ (réglage effectué !) apparaît maintenant en bas de l‘écran. ITALIANO POLSKI ESPAÑOL FRANÇAIS DEUTSCH ENGLISH25

CONFIGURATION DE L‘ADRESSE IP

En sortie d‘usine, la configuration automatique du réseau via DHCP est activée. Pour configurer le réseau manuellement, allez dans les paramètres et faites passer „Ethernet IP mode“ sur „static“ (Settings -> Network & Internet -> Ethernet -> Ethernet IP Mode -> static -> Configure IP etc.) . Redémarrez l‘appareil après avoir modifié l‘état.

CARACÉRISTIQUES TECHNIQUES

Référence produit LDQTP5 Type de produit Appareil pour installation fixe Type Écran tactile QUESTRA 5", alimenté par PoE Processeur RK3566 – Quad-core jusqu'à 1,8 GHz Mémoire de travail 2 Go Mémoire interne 16 Go Éléments de contrôle Écran tactile 5,5", touche Set, touche Restart Résolution de l'écran 1280 x 720 pixels Luminosité de l'écran 300 nits Type d'écran tactile Écran tactile IPS capacitif à 5 points de contact Disposition de montage Format paysage ou portrait (format paysage recommandé) Système d'exploitation Android 11 PORTS DE CONNEXION Ethernet RJ45, Power In, RS485 (actuellement non fonctionnel), USB-C Lecteur de carte Carte TF / MicroSD Réseau Wi-Fi 2,4GHz, BT 4.0, Ethernet 10Mbits/100Mbits Alimentation PoE+ (Power over Ethernet), conforme à la norme IEEE 802.3at ou alimentation externe par tension continue 12V, intensité 2A (disponible en option) Options de montage Boîte d'encastrement UE, boîte électrique de type 86 Dimensions (L x H x P) : 145,7 mm x 84 mm x 38 mm Poids 0,32 kg Température ambiante de fonctionnement 0° – 40 °C Humidité relative de l'air < 80% sans condensation Accessoires (en option) Alimentation secteur Accessoires livrés Plaque de montage et vis de blocage DEUTSCHFRANÇAIS ESPAÑOL ENGLISH ITALIANO POLSKI26

1. Les emballages peuvent être éliminés via les canaux habituels d'élimination des déchets.

2. Veuillez trier les éléments d'emballage conformément aux réglementations d'élimination et de recyclage en vigueur dans votre pays. APPAREIL:

Cet appareil est soumis à la directive européenne sur les déchets d'équipements électriques et électroniques dans sa version applicable. Directive DEEE Déchets d'équipements électriques et électroniques. Les équipements et les piles usagés ne doivent pas être jetés avec les ordures ménagères. L'appareil en fin de vie ou les piles usées doivent être éliminés via un service d'élimination des déchets agréé ou un centre d'élimination dans une déchetterie municipale. Respectez les réglementations en vigueur dans votre pays !

2. Respectez les réglementations en vigueur dans votre pays.

3. En tant que client privé, vous pouvez obtenir des informations sur les options d'élimination respectueuses de l'environnement auprès du revendeur chez qui le produit a été acheté ou auprès des autorités régionales compétentes.

Adam Hall GmbH, Adam-Hall-Str. 1, D-61267 Neu Anspach / E-Mail [e-mail] / +49 (0)6081 / 9419-0. Vous trouverez nos conditions de garantie actuelles et la limitation de responsabilité sur: https://cdn-shop.adamhall.com/media/pdf/MANUFACTURERS-DECLARATIONS_LD_SYSTEMS.pdf. En cas de service, adressez-vous à votre partenaire commercial CONFORMITÉ CE Par la présente, Adam Hall GmbH déclare que ce produit est conforme à la directive suivante (le cas échéant). R&TTE (1999/5/CE) ou RED (2014/53/UE) à partir de juin 2017. Directive basse tension (2014/35/EU) Directive EMV (2014/30/EU) RoHS (2011/65/EU) La déclaration de conformité complète peut être consultée sur le site www.adamhall.com. En outre, vous pouvez également la demander à l‘adresse [e-mail].

DÉCLARATION DE CONFORMITÉ EU

Les déclarations de conformité pour les produits couverts par les directives LVD, EMC et RoHS peuvent être demandées à l’adresse [e-mail]. Les déclarations de conformité pour les produits soumis à la directive RED, peuvent être obtenues à l’adresse www.adamhall.com/compliance/. Sous réserve de fautes d’impression et d’erreurs, ainsi que de modifications techniques ou autres ! ITALIANO POLSKI ESPAÑOL FRANÇAIS DEUTSCH ENGLISH27 ESPAÑOL
