XEDAI - Odbiornik LD Systems - Bezpłatna instrukcja obsługi

Typ produktu	Moduł rozszerzeń do sterowania Ethernet i sieć audio Dante
Marka	LD Systems
Model	XEDAI
Zgodność	Wzmacniacze mocy LD IPA
Wymiary (dł. × wys. × gł.)	82,5 × 36,5 × 76,3 mm
Waga	0,055 kg
Pobór mocy (Ethernet)	1,075 W (połączenie nieaktywne), 1,375 W (połączenie aktywne)
Pobór mocy (Dante)	0,875 W (połączenie nieaktywne), 0,925 W (połączenie aktywne)
Interfejsy	RJ45 Ethernet (sterowanie), RJ45 Dante (audio)
Chip Ethernet	STM32H743
Chip Dante	UXT-01-004
Kanały audio Dante	4 × 4
Częstotliwość próbkowania Dante	44,1 / 48 / 88,2 / 96 kHz
Protokoły sieciowe	TCP/IP, UDP, Dante
Domyślny adres IP	192.168.0.192
Oprogramowanie konfiguracyjne	QUESTRA (bezpłatne), Dante Controller
Elementy sterowania	Przycisk resetowania IP
Wskaźniki LED	Status (biały/czerwony), Link/aktywność RJ45
Zawartość opakowania	Moduł rozszerzeń XEDAI, instrukcja montażu
Bezpieczeństwo	Montaż wyłącznie przez wykwalifikowany personel; przechowywać w miejscu niedostępnym dla dzieci (małe elementy)

Często zadawane pytania - XEDAI LD Systems

Jak zainstalować moduł XEDAI we wzmacniaczu IPA?

Odłącz wzmacniacz, zdejmij pokrywę gniazda rozszerzeń, wsuń moduł, wyrównując listwy stykowe, a następnie przykręć dostarczonymi śrubami. Montaż powinien być wykonany przez wykwalifikowany personel.

Jaki jest domyślny adres IP modułu XEDAI?

Domyślny adres IP to 192.168.0.192. Skonfiguruj komputer w tym samym zakresie (np. 192.168.0.x), aby połączyć się przez oprogramowanie QUESTRA.

Jak zresetować adres IP modułu?

Naciśnij i przytrzymaj przycisk IP RESET przez 5 sekund. Dioda zacznie szybko migać, następnie zwolnij przycisk, aby zresetować adres IP do wartości domyślnych.

Co oznacza dioda LED statusu na module?

- Migający biały: uruchamianie lub resetowanie IP. - Stały biały: stos sieciowy gotowy, IP skonfigurowane. - Stały czerwony: problem z kompatybilnością oprogramowania układowego lub komunikacją wewnętrzną.

Czy moduł XEDAI jest kompatybilny ze wszystkimi wzmacniaczami LD Systems?

Nie, jest kompatybilny wyłącznie ze wzmacniaczami z serii IPA firmy LD Systems.

Jakiego oprogramowania użyć do konfiguracji modułu XEDAI?

Użyj oprogramowania QUESTRA (bezpłatne) do sterowania sieciowego oraz Dante Controller do konfiguracji audio Dante. Pobierz QUESTRA ze strony LD Systems.

Jak podłączyć moduł XEDAI do sieci Dante?

Podłącz interfejs Dante RJ45 modułu do przełącznika sieciowego. Użyj oprogramowania Dante Controller do skonfigurowania routingu audio 4x4. Upewnij się, że ruch multicast IGMP jest włączony.

Jakie są wymagania sieciowe do wykrycia modułu w QUESTRA?

Włącz ruch multicast na przełączniku/routerze i upewnij się, że komputer znajduje się w tym samym zakresie IP co moduł (192.168.0.x). Zalecany jest kabel Cat5e lub wyższy.

Czy moduł XEDAI wymaga zewnętrznego zasilania?

Nie, jest zasilany bezpośrednio przez wzmacniacz IPA przez wewnętrzne złącze. Pobór mocy jest mniejszy niż 2 W.

Jak utylizować moduł XEDAI?

Nie wyrzucaj go z odpadami domowymi. Zgodnie z dyrektywą WEEE, oddaj go do punktu recyklingu lub zwróć sprzedawcy.

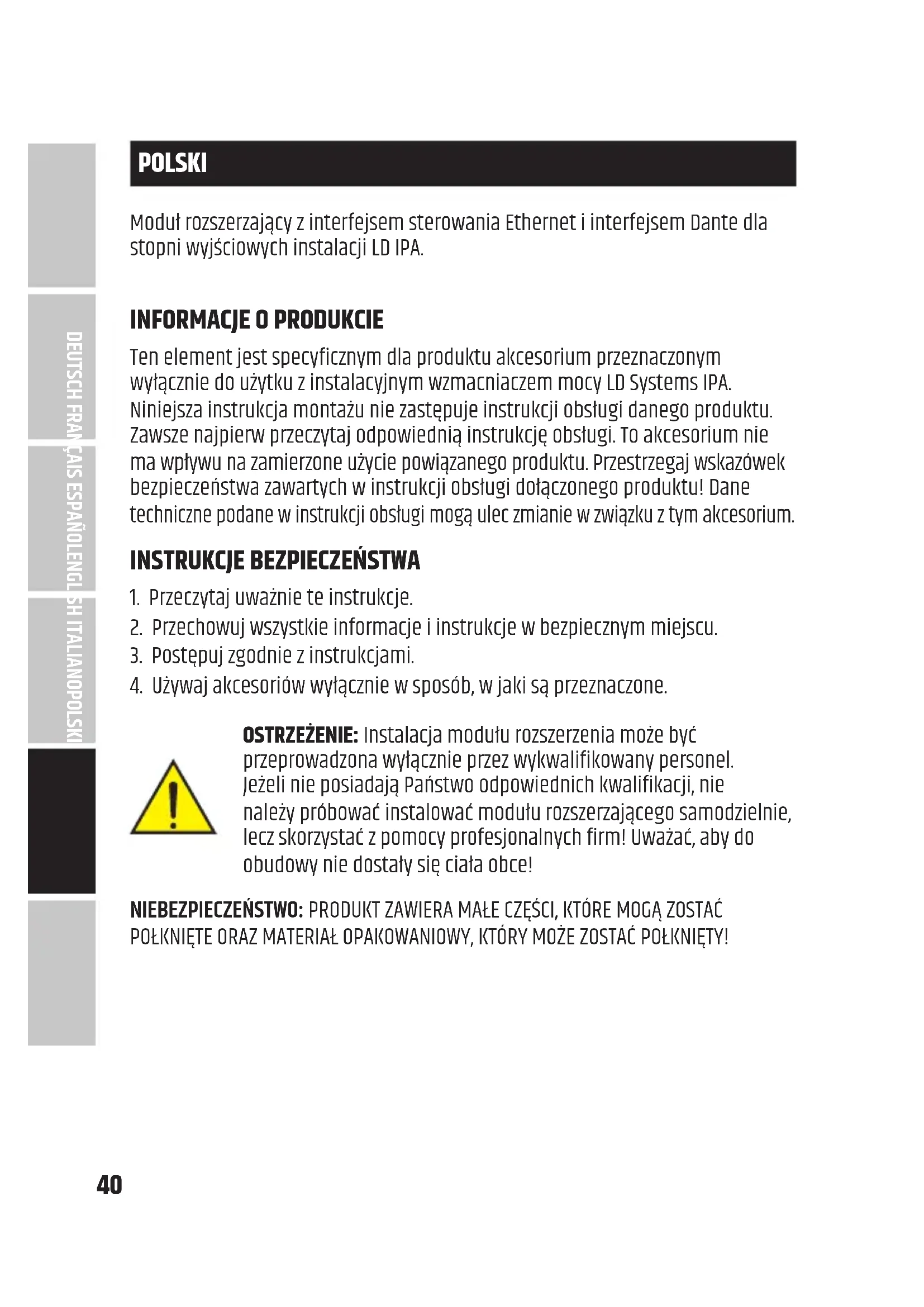

INSTRUKCJA OBSŁUGI XEDAI LD Systems

Moduł rozszerzający z interfejsem sterowania Ethernet i interfejsem Dante dla stopni wyjściowych instalacji LD IPA.

INFORMACJE O PRODUKCIE

Ten element jest specyficznym dla produktu akcesorium przeznaczonym wyłącznie do użytku z instalacyjnym wzmacniaczem mocy LD Systems IPA. Niniejsza instrukcja montażu nie zastępuje instrukcji obsługi danego produktu. Zawsze najpierw przeczytaj odpowiednią instrukcję obsługi. To akcesorium nie ma wpływu na zamierzone użycie powiązanego produktu. Przestrzegaj wskazówek bezpieczeństwa zawartych w instrukcji obsługi dołączonego produktu! Dane techniczne podane w instrukcji obsługi mogą ulec zmianie w związku z tym akcesorium.

INSTRUKCJE BEZPIECZEŃSTWA

1. Przeczytaj uważnie te instrukcje.
2. Przechowuj wszystkie informacje i instrukcje w bezpiecznym miejscu.
3. Postępuj zgodnie z instrukcjami.
4. Używaj akcesoriów wyłącznie w sposób, w jaki są przeznaczone.

OSTRZEŻENIE: Instalacja modułu rozszerzenia może być przeprowadzona wyłącznie przez wykwalifikowany personel. Jeżeli nie posiadają Państwo odpowiednich kwalifikacji, nie należy próbować instalować modułu rozszerzającego samodzielnie, lecz skorzystać z pomocy profesjonalnych firm! Uważać, aby do obudowy nie dostały się ciała obce!

NIEBEZPIECZEŃSTWO: PRODUKT ZAWIERA MAŁE CZĘŚCI, KTÓRE MOGA ZOSTAĆ POŁKNIĘTE ORAZ MATERIAŁ OPAKOWANIOWY, KTÓRY MOŻE ZOSTAĆ POŁKNIĘTY!

ZAKRES DOSTAWY

Wyjąć produkt z opakowania i usunąć wszystkie materiały opakowaniowe. Sprawdź, czy przesyłka jest kompletna i nienaruszona, a jeśli nie jest kompletna lub uszkodzona, natychmiast po zakupie powiadom sprzedawcę. Zakres dostawy produktu obejmuje:

• 1x moduł rozszerzający XEDAI
• Instrukcja montażu

MONTAŻ

1. Całkowicie odłączyć wzmacniacz mocy od sieci (wyciągnąć wtyczkę sieciową)!

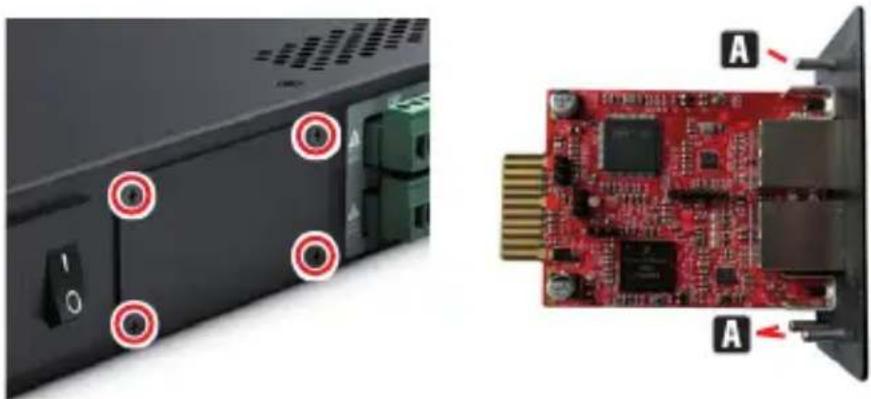

2. Poluzować i wykręcić cztery śruby z pokrywy gniazda rozszerzeń za pomocą odpowiedniego narzędzia (patrz oznaczenia na ilustracji). Zachowaj pokrywę do późniejszej zamiany.
3. Wsuń moduł rozszerzający do gniazda rozszerzeń, upewniając się, że listwa kontaktowa modułu prawidłowo wsuwa się w listwę połączeniową wzmacniacza mocy. Asymetrycznie zamontowane kołki prowadzące na płycie modułu sprawiają, że moduł nie może być zainstalowany odwrotnie. A.
4. Teraz przykręć moduł do obudowy wzmacniacza mocy, używając śrub wykręconych wcześniej z pokrywy gniazda rozszerzeń.

Interfejs Ethernet z gniazdem RJ45 do sterowania wzmacniaczem instalacyjnym poprzez dostępne bezpłatnie oprogramowanie QUESTRA.

2 DANTE™

Interfejs Dante™ z gniazdem RJ45 dla podłączenia wzmacniaczy IPA do sieci Dante™ audio (4 IN - 4 OUT).

3 STATUS

Dioda LED statusu informuje o wewnętrznej integracji pomiędzy kartą a płytą główną wzmacniacza mocy IPA (kompatybilność firmware, problemy z komunikacją wewnętrzną):

• Biały błysk podczas uruchamiania. Urządzenie ładuje dane dla IPA.
• Staty biały: stos sieciowy w karcie jest gotowy – Ustawienia IP zostały skonfigurowane prawidłowo.
• Staty czerwony: oprogramowanie sprzętowe nie jest kompatybilne z płytą główną, problemy ze stosem sieciowym.
• Biate miganie (wolne/szybkie) podczas procedury resetowania IP.

4 IP RESET

Długie naciśnięcie aktywuje procedurę resetowania IP. Początkowo dioda LED statusu miga powoli na biało, a gdy przycisk zostanie naciśnięty na 5 sekund, dioda LED statusu miga szybko, aby wskazać, że po zwolnieniu przycisku zostanie przeprowadzona procedura resetowania IP.

POŁĄCZENIE SIECIOWE

Moduł XEDAI marki LD Systems umożliwia zdalne sterowanie przez sieć kompatybilnymi urządzeniami, takimi jak wzmacniacze serii IPA. Po zainstalowaniu modułu XEDAI w urządzeniu, można je podłączyć do infrastruktury sieciowej i sterować nim za pomocą komputera z wykorzystaniem oprogramowania LD Systems QUESTRA.

WARUNKI DZIAŁANIA

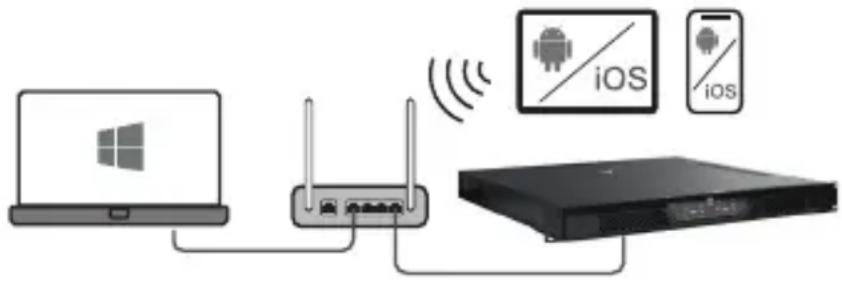

• Komputer z zainstalowanym oprogramowaniem QUESTRA.
• Interfejs sieciowy (router, przełącznik) z aktywnym trybem multicastowym (aktywacja protokołu IGMP).
• Kabel Ethernet. Do wszystkich połączeń przewodowych należy używać standardowego kabla Ethernet RJ45 (Cat 5e lub lepszy).

Moduły XEDAI są standardowo dostarczane ze wstępnie skonfigurowanym statycznym adresem IP (192.168.0.192). Aby móc rozpoznać urządzenie za pomocą oprogramowania Questra, upewnij się, że ustawienia IP komputera, na którym zainstalowane jest oprogramowanie Questra, są skonfigurowane w tym samym zakresie sieci co moduły XEDAI. Patrz uwagi poniżej.

• Zakres IP : 192.168.0.X/24 (gdzie X może być dowolną wartością między 1 a 254, z wyjątkiem 192, która jest już domyślnie używane przez moduły XEDAI)
  • Maska sieci : 255.255.255.0

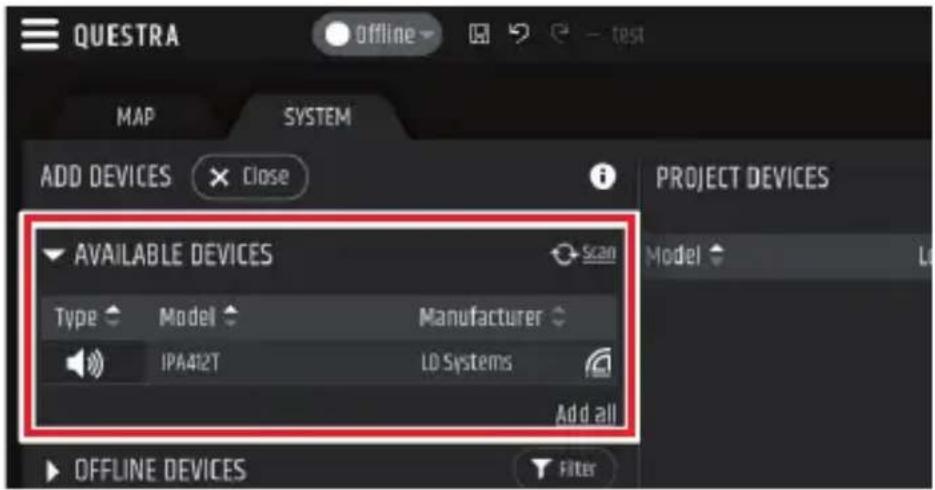

Gdy urządzenie z modułem XEDAI zostanie podłączone do sieci i włączone, pojawi się w sekcji AVAILABLE DEVICES (DOSTĘPNE URZĄDZENIA) w polu ADD DEVICES (DODAJ URZĄDZENIE) po lewej stronie. Należy pamiętać, że aby urządzenie zostało wykryte, w przełączniku/routerze musi być włączony tryb multicastowy.

QUESTRA OFFLINE MAP SYSTEM ADD DEVICES Close PROJECT DEVICES AVAILABLE DEVICES Scan Type Model Manufacturer IPA412T LD Systems Add all OFFLINE DEVICES Filter

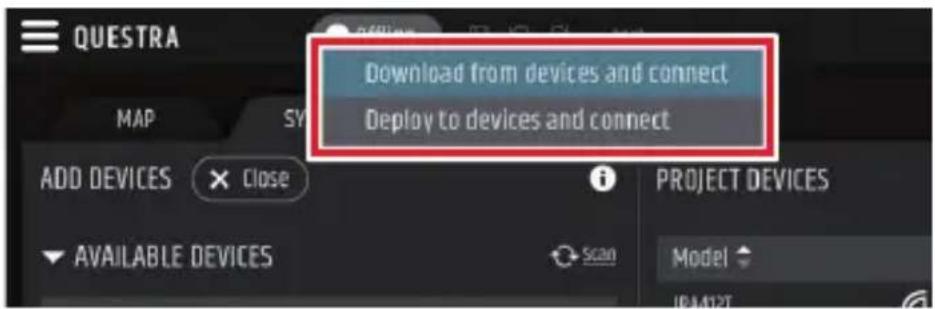

Przeciągnij i upuść urządzenie do obszaru PROJECT DEVICES (PROJEKT URZĄDZENIA), aby móc je skonfigurować. Następnie kliknąć przycisk Offline na górze ekranu i wybrać opcję Download from Devices and connect (Pobierz z urządzeń i połącz), aby połączyć się z urządzeniem.

Kiedy urządzenie jest już online, kliknij na nie na liście PROJECT DEVICES (URZĄDZENIA PROJEKTOWE) i wybierz menu SETTINGS (USTAWIENIA) po prawej stronie, aby przejść bezpośrednio do menu ustawień i zmienić ustawienia IP urządzenia. Aby uzyskać więcej szczegółów na temat kompletnej konfiguracji jednostki z oprogramowaniem QUESTRA, pobierz jego najnowszą wersję ze strony internetowej LD Systems (www.ld-systems.com)

na swój komputer i przeczytaj instrukcję obsługi.

OPROGRAMOWANIE QUESTRA

Oprogramowanie Questra nie tylko umożliwia kompleksową konfigurację kompatybilnych urządzeń, takich jak wzmacniacze serii IPA, ale także zapewnia możliwości integracji z jednostkami zdalnego sterowania innych firm i pozwala użytkownikom na tworzenie własnych, niestandardowych paneli kontrolnych, którymi można sterować za pomocą aplikacji zdalnego sterowania Questra dostępnych dla systemów iOS, Android, Windows i MAC OS.

Proszę pobrać na swój komputer najnowszą wersję oprogramowania QUESTRA ze strony internetowej LD Systems (www.ld-systems.com), sprawdzić wymagania systemowe oprogramowania i postępować zgodnie z instrukcjami oprogramowania, aby rozpocząć konfigurację urządzenia.

KONTROLER DANETM

Konfiguracja sieci Dante™ odbywa się za pomocą dostępnego bezpłatnego oprogramowania DANTE™ CONTROLLER. Pobierz oprogramowanie ze strony producenta www.audinate.com i zainstaluj je na komputerze. Podłącz interfejs Ethernet komputera do sieci Dante™, do której podłączony jest interfejs Dante™ modułu XEDAI, za pomocą kabla sieciowego (Cat. 5e lub lepszego) i uruchom oprogramowanie Dante™ Controller. Oprogramowanie umożliwia automatyczne wykrywanie urządzeń. Trasowanie sygnałów odbywa się poprzez kliknięcie myszką, a oznaczenia urządzeń i kanałów mogą być edytowane indywidualnie przez użytkownika. W programie można wyświetlić adres IP, adres MAC i inne informacje o urządzeniach w sieci Dante™

Po zakończeniu konfiguracji jednostek w sieci Dante™ można zamknąć oprogramowanie Dante™ Controller i odłączyć komputer od sieci. Ustawienia jednostek w sieci zostają zachowane.

DANE TECHNICZNE

Numer artykułu LDXEDAI

Typ produktu Moduł rozszerzenia do sterowania przez siećEthernet i kontroli sieci audio poprzez DanteTM firmy Audinate

Kompatybilność Instalacyjne wzmacniacze mocy LD IPA

Element sterujący Przycisk do resetowania IP

Oprogramowanie aplikacyjne QUESTRA (pobierz bezpłatnie)

Elementy wyświetlacza Diody LED RJ45: Link / Activitydwukolorowa dioda LED informująca o stanie połączenia wewnętrznego

Wymiary (szer. × wys. × głęb.) 82.5 × 36,5 × 76,3 mm

Masa 0.055 kg

Ethernet

Interfejs RJ45

Chip STM32H743

Protokół transmisji TCP/IP I UDP

Standard Ethernet 10/100 Base-T

Połączenia równoległe 4

Pobór mocy 1.075 W (Link Down), 1.375 W (Link Up)

Dante™

Interfejs RJ45
Chip UXT-01-004
Protokół transmisji Sieć Dante audio
Kanały audio	4 × 4
Częstotliwość próbkowania	44.1 / 48 / 88.2 / 96 kHz
Standard Ethernet 10/100 Base-T
Pobór mocy 0.875 W (Link Down), 0.925 W (Link Up)

DISPOSAL

PAKOWANIE :

1. Opakowania mogą być wprowadzane do systemu recyklingu poprzez zwyczajowe kanały utylizacji.
2. Prosimy o oddzielenie opakowania zgodnie z przepisami dotyczącymi utylizacji i recyklingu obowiązującymi w Państwa kraju.

PRODUKT :

1. Niniejszy produkt podlega europejskiej dyrektywie w sprawie zużytego sprzętu elektrycznego i elektronicznego z późniejszymi zmianami. Dyrektywa WEEE Zużyty sprzęt elektryczny i elektroniczny. Zużytego sprzętu nie należy wyrzucać razem z odpadami domowymi. Stare urządzenie należy oddać do utylizacji w autoryzowanym zakładzie utylizacji odpadów lub w zakładzie utylizacji odpadów komunalnych. Proszę przestrzegać przepisów obowiązujących w Państwa kraju!
2. Należy przestrzegać wszystkich przepisów i regulacji dotyczących utylizacji obowiązujących w Państwa kraju.
3. Jako klient indywidualny możesz uzyskać informacje na temat możliwości utylizacji produktu w sposób przyjazny dla środowiska od sprzedawcy, u którego został zakupiony produkt, lub od odpowiednich władz regionalnych.

OŚWIADCZENIA PRODUCENTA

GWARANCJA PRODUCENTA I OGRANICZENIE ODPOWIEDZIALNOŚCI

Adam Hall GmbH, Adam-Hall-Str. 1, D-61267 Neu Anspach / E-Mail [e-mail] / [phone].

Nasze aktualne warunki gwarancji i ograniczenia odpowiedzialności znajdują się na stronie:

https://cdn-shop.adamhall.com/media/pdf/MANUFACTURERS-DECLARATIONS_LD_SYSTEMS.pdf. W przypadku serwisu prosimy o kontakt z partnerem handlowym.

ZGODNOŚĆ CE

Adam Hall GmbH oświadcza niniejszym, że ten produkt jest zgodny z następującą dyrektywą (jeśli dotyczy).

Dyrektywa niskonapięciowa (2014/35/UE)

Dyrektywa EMC (2014/30/EU)

RoHS (2011/65/EU)

CZERWONY (2014/53/EU)

DEKLARACJA ZGODNOŚCI CE

Deklaracje zgodności dla produktów podlegających dyrektywie LVD, EMC, RoHS można zamówić na stronie [e-mail].

Deklaracje zgodności dla produktów podlegających dyrektywie RED można pobrać ze strony www.adamhall.com/compliance/.

Pomyłki i błędy, jak również zmiany techniczne lub inne są zastrzeżone!
