Produkttyp	Erweiterungsmodul für Ethernet-Steuerung und Dante-Audionetzwerk
Marke	LD Systems
Modell	XEDAI
Kompatibilität	LD IPA Leistungsverstärker
Abmessungen (L × H × T)	82,5 × 36,5 × 76,3 mm
Gewicht	0,055 kg
Stromverbrauch (Ethernet)	1,075 W (Verbindung inaktiv), 1,375 W (Verbindung aktiv)
Stromverbrauch (Dante)	0,875 W (Verbindung inaktiv), 0,925 W (Verbindung aktiv)
Schnittstellen	RJ45 Ethernet (Steuerung), RJ45 Dante (Audio)
Ethernet-Chip	STM32H743
Dante-Chip	UXT-01-004
Dante-Audiokanäle	4 × 4
Dante-Abtastrate	44,1 / 48 / 88,2 / 96 kHz
Netzwerkprotokolle	TCP/IP, UDP, Dante
Standard-IP-Adresse	192.168.0.192
Konfigurationssoftware	QUESTRA (kostenlos), Dante Controller
Bedienelemente	IP-Reset-Taste
LED-Anzeigen	Status (weiß/rot), Verbindung/Aktivität RJ45
Lieferumfang	XEDAI-Erweiterungsmodul, Montageanleitung
Sicherheit	Installation nur durch qualifiziertes Personal; außerhalb der Reichweite von Kindern aufbewahren (Kleinteile)

Häufig gestellte Fragen - XEDAI LD Systems

Wie installiere ich das XEDAI-Modul an einem IPA-Verstärker?

Trennen Sie den Verstärker vom Netz, entfernen Sie die Abdeckung des Erweiterungsslots, schieben Sie das Modul ein, richten Sie die Kontaktstreifen aus, und schrauben Sie es mit den mitgelieferten Schrauben fest. Die Installation muss von qualifiziertem Personal durchgeführt werden.

Wie lautet die Standard-IP-Adresse des XEDAI-Moduls?

Die Standard-IP-Adresse lautet 192.168.0.192. Konfigurieren Sie Ihren Computer im selben Bereich (z. B. 192.168.0.x), um eine Verbindung über die QUESTRA-Software herzustellen.

Wie setze ich die IP-Adresse des Moduls zurück?

Drücken Sie die IP RESET-Taste 5 Sekunden lang. Die LED blinkt schnell, dann lassen Sie los, um die IP auf die Standardwerte zurückzusetzen.

Was bedeutet die Status-LED am Modul?

- Weiß blinkend: Start oder IP-Reset. - Weiß dauerhaft: Netzwerkstapel bereit, IP konfiguriert. - Rot dauerhaft: Problem mit der Firmware-Kompatibilität oder interner Kommunikation.

Ist das XEDAI-Modul mit allen LD Systems Verstärkern kompatibel?

Nein, es ist ausschließlich mit den Verstärkern der IPA-Serie von LD Systems kompatibel.

Welche Software wird zur Konfiguration des XEDAI-Moduls verwendet?

Verwenden Sie die QUESTRA-Software (kostenlos) für die Netzwerksteuerung und Dante Controller für die Dante-Audio-Konfiguration. Laden Sie QUESTRA von der LD Systems-Website herunter.

Wie verbinde ich das XEDAI-Modul mit einem Dante-Netzwerk?

Schließen Sie die Dante-RJ45-Schnittstelle des Moduls an einen Netzwerk-Switch an. Verwenden Sie die Dante Controller-Software, um das 4x4-Audio-Routing zu konfigurieren. Stellen Sie sicher, dass IGMP-Multicast aktiviert ist.

Welche Netzwerkvoraussetzungen müssen erfüllt sein, um das Modul in QUESTRA zu erkennen?

Aktivieren Sie Multicast-Verkehr auf dem Switch/Router und stellen Sie sicher, dass sich der Computer im selben IP-Bereich wie das Modul befindet (192.168.0.x). Ein Cat5e- oder höherwertiges Kabel wird empfohlen.

Benötigt das XEDAI-Modul eine externe Stromversorgung?

Nein, es wird direkt über den internen Anschluss vom IPA-Verstärker mit Strom versorgt. Die Leistungsaufnahme beträgt weniger als 2 W.

Wie entsorge ich das XEDAI-Modul?

Entsorgen Sie es nicht im Hausmüll. Gemäß der WEEE-Richtlinie geben Sie es an einer zugelassenen Recyclingstelle ab oder geben Sie es an den Händler zurück.

BEDIENUNGSANLEITUNG XEDAI LD Systems

INFORMATIONEN ZU DIESER KURZANLEITUNG 13

SICHERHEITSHINWEISE 13

VERPACKUNGSINHALT 14

MONTAGE 14

ANSCHLÜSSE, BEDIENELEMENTE UND ANZEIGEN 15

NETZWERKVERBINDUNG 16

ERKLÄRUNGEN DES HERSTELLERS 21

FRANÇAIS

INFORMATIONS SUR CE GUIDE RAPIDE 22

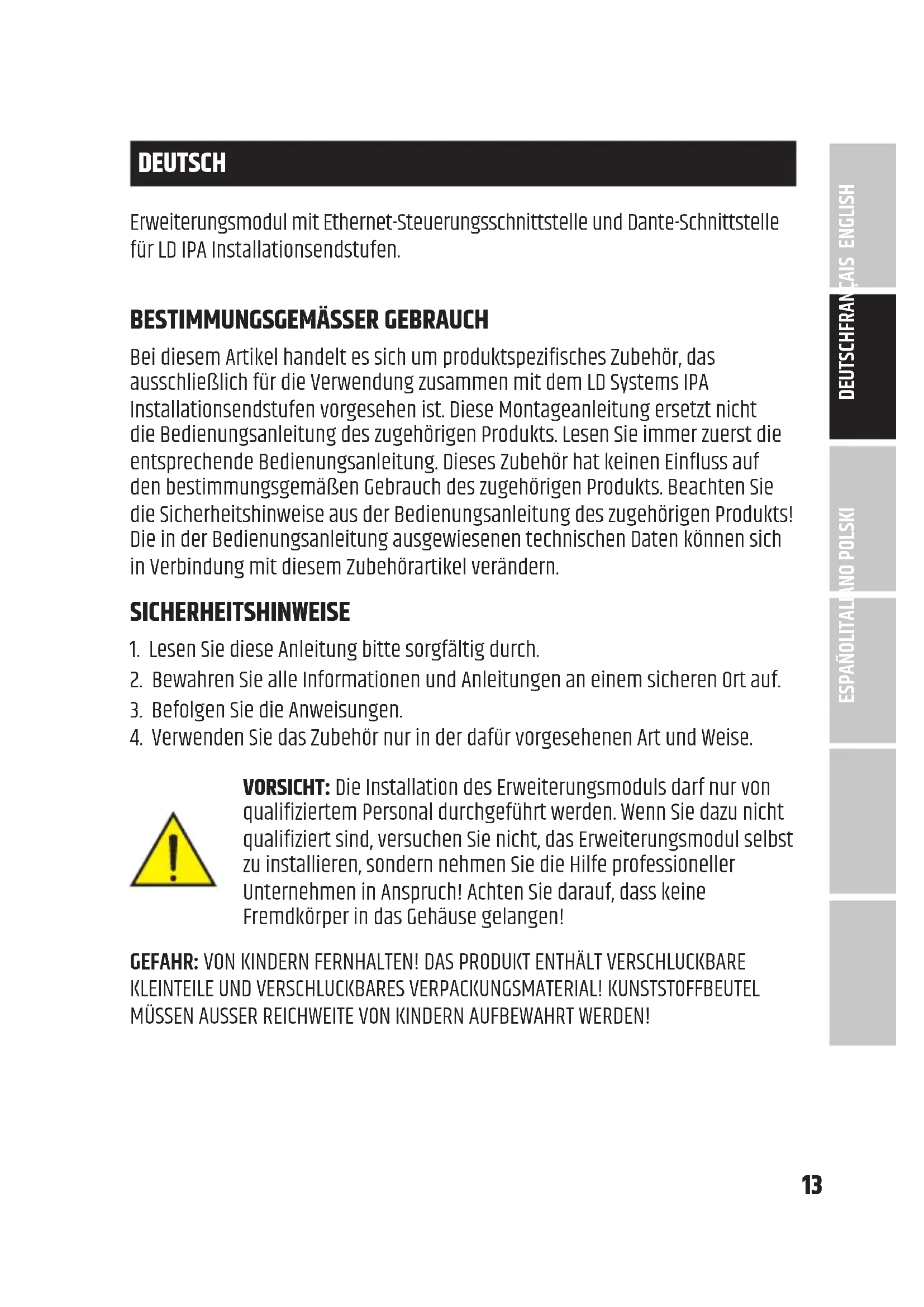

Erweiterungsmodul mit Ethernet-Steuerungsschnittstelle und Dante-Schnittstelle für LD IPA Installationsendstufen.

BESTIMMUNGSGEMÄSSER GEBRAUCH

Bei diesem Artikel handelt es sich um produktspezifisches Zubehör, das ausschließlich für die Verwendung zusammen mit dem LD Systems IPA Installationsendstufen vorgesehen ist. Diese Montageanleitung ersetzt nicht die Bedienungsanleitung des zugehörigen Produkts. Lesen Sie immer zuerst die entsprechende Bedienungsanleitung. Dieses Zubehör hat keinen Einfluss auf den bestimmungsgemäßen Gebrauch des zugehörigen Produkts. Beachten Sie die Sicherheitshinweise aus der Bedienungsanleitung des zugehörigen Produkts! Die in der Bedienungsanleitung ausgewiesenen technischen Daten können sich in Verbindung mit diesem Zubehörartikel verändern.

SICHERHEITSHINWEISE

1. Lesen Sie diese Anleitung bitte sorgfältig durch.
2. Bewahren Sie alle Informationen und Anleitungen an einem sicheren Ort auf.
3. Befolgen Sie die Anweisungen.
4. Verwenden Sie das Zubehör nur in der dafür vorgesehenen Art und Weise.

VORSICHT: Die Installation des Erweiterungsmoduls darf nur von qualifiziertem Personal durchgeführt werden. Wenn Sie dazu nicht qualifiziert sind, versuchen Sie nicht, das Erweiterungsmodul selbst zu installieren, sondern nehmen Sie die Hilfe professioneller Unternehmen in Anspruch! Achten Sie darauf, dass keine Fremdkörper in das Gehäuse gelangen!

GEFAHR: VON KINDERN FERNHALTEN! DAS PRODUKT ENTHÄLT VERSCHLUCKBARE KLEINTEILE UND VERSCHLUCKBARES VERPACKUNGSMATERIAL! KUNSTSTOFFBEUTEL MÜSSEN AUSSER REICHWEITE VON KINDERN AUFBEWAHRT WERDEN!

VERPACKUNGSINHALT

Nehmen Sie das Produkt aus der Verpackung und entfernen Sie das gesamte Verpackungsmaterial. Bitte überprüfen Sie die Lieferung auf Vollständigkeit und Unversehrtheit und informieren Sie Ihren Händler sofort nach dem Kauf, wenn die Lieferung nicht vollständig oder beschädigt ist. Der Lieferumfang des Produkts umfasst:

• 1x XEDAI Erweiterungsmodul
- Montageanleitung

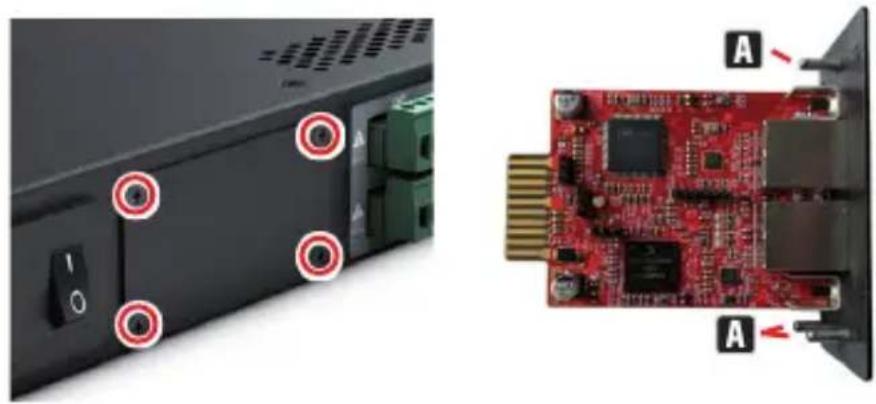

MONTAGE

1. Trenne die Endstufe vollständig vom Netz (ziehe den Netzstecker)!
2. Lösen und entfernen Sie die vier Schrauben der Abdeckung des Erweiterungssteckplatzes mit einem geeigneten Werkzeug (siehe Markierungen in der Abbildung). Bewahren Sie den Deckel für eine spätere Umwandlung auf.
3. Schieben Sie das Erweiterungsmodul in den Erweiterungssteckplatz und achten Sie dabei darauf, dass die Kontaktleiste des Moduls richtig in die Anschlussleiste des Leistungsverstärkers gleitet. Asymmetrisch angebrachte Führungsstifte auf der Modulplatte sorgen dafür, dass das Modul nicht verkehrt herum eingebaut werden kann A.
4. Schrauben Sie nun das Modul mit den zuvor gelösten Schrauben von der Abdeckung des Erweiterungssteckplatzes an das Gehäuse der Endstufe.

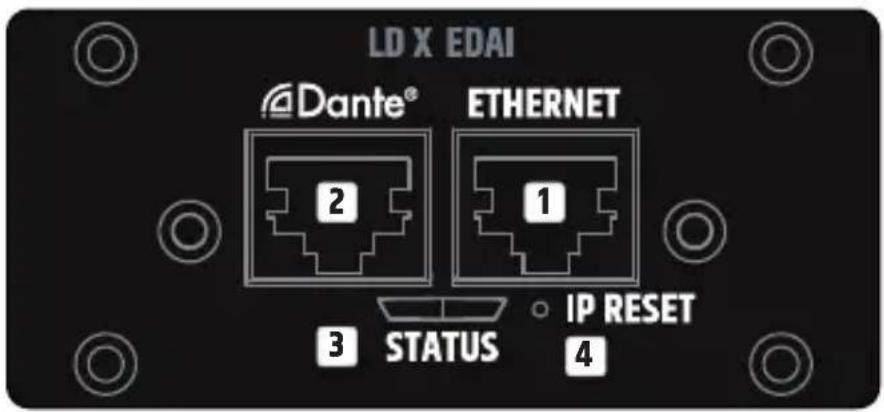

ANSCHLÜSSE, BEDIENELEMENTE UND ANZEIGEN

LD X EDAI Dante® ETHERNET 2 1 3 STATUS IP RESET 4

1 ETHERNET

Ethernet-Schnittstelle mit RJ45-Buchse zur Steuerung des Installationsverstärkers über die kostenlos erhältliche Anwendungssoftware QUESTRA.

2 DANTE™

Dante™-Schnittstelle mit RJ45-Buchse zum Anschluss der IPA-Verstärker an ein Dante™-Audionetzwerk (4 IN - 4 OUT).

3 STATUS

Die Status-LED gibt Auskunft über die interne Integration zwischen der Karte und der Hauptplatine im IPA-Endverstärker (Firmware-Kompatibilität, interne Kommunikationsprobleme):

• Weißes Blinken während des Starts. Die Einheit lädt die Daten für IPA.
• Dauerhaft weiß: Der Netzwerkstack in der Karte ist bereit – Die IP-Einstellungen wurden ordnungsgemäß konfiguriert.
• Dauerhaft rot – Firmware ist nicht mit dem Motherboard kompatibel, Probleme mit dem Netzwerkstack.
• Weißes Blinken (langsam/schnell) während des IP-Reset-Vorgangs.

4 IP RESET

Langes Drücken aktiviert die IP-Reset-Prozedur. Zu Beginn blinkt die Status-LED langsam weiß und wenn Sie die Taste 5 Sekunden lang gedrückt halten, blinkt die Status-LED schnell, um anzuzeigen, dass der IP-Reset-Vorgang nach dem Loslassen der Taste durchgeführt wird.

NETZWERKVERBINDUNG

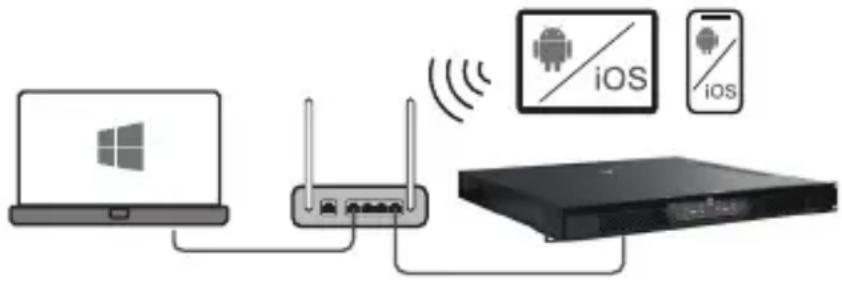

Das XEDAI-Modul von LD Systems ermöglicht die Fernsteuerung kompatibler Geräte, wie z. B. Verstärker der IPA-Serie, über das Netzwerk. Sobald das XEDAI Modul in einem Gerät installiert ist, kann es an eine Netzwerkinfrastruktur angeschlossen und über einen Computer mit der LD Systems QUESTRA Software gesteuert werden.

VORAUSSETZUNGEN FÜR DEN BETRIEB

• Computer mit installierter QUESTRA-Software
- Netzwerkschnittstelle (Router, Switch) mit aktiviertem Multicast-Verkehr (IGMP-Protokoll aktivieren).
- Ethernetkabel Verwenden Sie für alle kabelgebundenen Verbindungen ein standardmäßiges RJ45-Ethernet-Kabel (Cat 5e oder besser).

Die XEDAI Module werden standardmäßig mit einer vorkonfigurierten statischen IP-Adresse (192.168.0.192) geliefert. Um das Gerät mit der Questra-Software erkennen zu können, stellen Sie bitte sicher, dass die IP-Einstellungen des Computers, auf dem die Questra-Software installiert ist, im gleichen Netzwerkbereich konfiguriert sind wie die XEDAI-Module. Siehe Anmerkungen unten.

• IP-Bereich : 192.168.0.X/24 (wobei X ein beliebiger Wert zwischen 1 und 254 sein kann, außer 192, der von den XEDAI-Modulen bereits standardmäßig verwendet wird)
  • Netzwerkmaske : 255.255.255.0

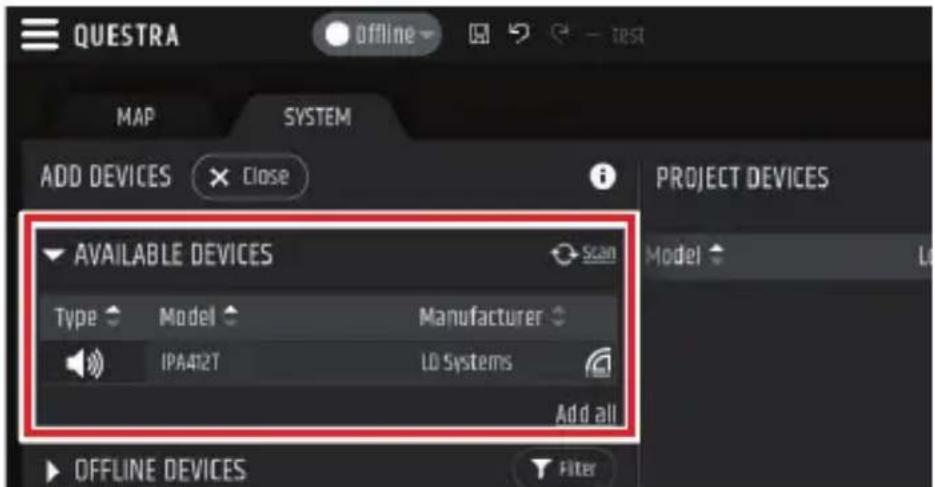

Sobald ein Gerät mit einem XEDAI-Modul mit einem Netzwerk verbunden und eingeschaltet ist, erscheint es unter dem Abschnitt AVAILABLE DEVICES im Feld ADD DEVICES auf der linken Seite. Bitte beachten Sie, dass der Multicast-Verkehr im Switch/Router aktiviert sein muss, damit das Gerät erkannt werden kann.

QUESTRA offline MAP SYSTEM ADD DEVICES Close PROJECT DEVICES AVAILABLE DEVICES Scan Type Model Manufacturer IPA412T LD Systems Add all OFFLINE DEVICES Filter

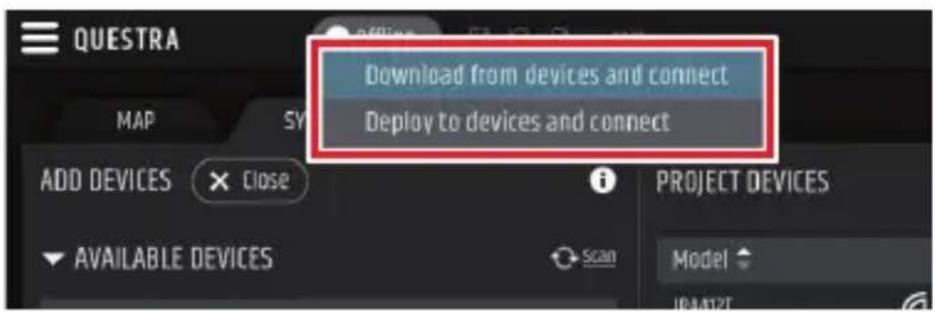

Ziehen Sie das Gerät per Drag & Drop in den Bereich PROJECT DEVICES, um es konfigurieren zu können. Klicken Sie dann auf die Schaltfläche Offline am oberen Rand des Bildschirms und wählen Sie Download from Devices and connect, um dich mit dem Gerät zu verbinden.

Sobald die Einheit online ist, klicken Sie auf die Einheit in der Liste PROJECT DEVICES und wählen Sie das Menü SETTINGS auf der rechten Seite, um direkt zum Einstellungsmenü zu gelangen und die IP-Einstellungen

der Einheit zu ändern. Für weitere Details über die vollständige Konfiguration der Einheit mit der QUESTRA Software, laden Sie bitte die neueste Version von der LD Systems Website (www.ld-systems.com) auf Ihren Computer herunter und lesen Sie das Benutzerhandbuch.

Die Questra-Software ermöglicht nicht nur eine umfassende Konfiguration kompatibler Geräte, wie z. B. der Verstärker der IPA-Serie, sondern bietet auch Integrationsmöglichkeiten für Fernbedienungseinheiten von Drittanbietern und ermöglicht es Benutzern, ihre eigenen benutzerdefinierten Bedienfelder zu erstellen, die über die Questra-Fernbedienungs-Apps gesteuert werden können, die für iOS, Android, Windows und MAC OS verfügbar sind. Bitte laden Sie die neueste Version der QUESTRA Software von der LD Systems Website (www.ld-systems.com) auf Ihren Computer herunter, überprüfen Sie die Systemanforderungen für die Software und folgen Sie den Anweisungen der Software, um mit der Konfiguration eines Geräts zu beginnen.

DANTE™ CONTROLLER

Das Einrichten eines DANNetzwerks erfolgt mit Hilfe der frei erhältlichen Software DANENTROLLER. Laden Sie die Software von der Website des Herstellers www.audinate.com herunter und installieren Sie sie auf einem Computer. Verbinden Sie die Ethernet-Schnittstelle des Computers über ein Netzwerkkabel (Cat. 5e oder besser) mit dem ^TM Netzwerk, an das die Dante ^TM Schnittstelle des XEDAI-Moduls angeschlossen ist, und starten Sie die Dante ^TM Controller-Software. Die Software verfügt über eine automatische Geräteerkennung. Das Signalrouting erfolgt per Mausklick und die Geräte- und Kanalbezeichnungen können vom Benutzer individuell bearbeitet werden. IP-Adresse, MAC-Adresse und andere Informationen über die GeräteNetDante zwerk können in der Software angezeigt werden.

Wenn die Konfiguration der Geräte im ^TM Netzwerk abgeschlossen ist, kann die Dante ^TM Controller-Software geschlossen und der Computer vom Netzwerk getrennt werden. Die Einstellungen in den Geräten im Netzwerk bleiben erhalten.

TECHNISCHE DATEN

Artikel Nummer LDXEDAI

Produkttyp Erweiterungsmodul für Ethernet-Steuerung und Audio-Vernetzung über Dante™ von Audinate

Kompatibilität LD IPA Installations-Leistungsverstärker

Steuerelement Taste für IP-Reset

Anwendungssoftware QUESTRA (kostenloser Download)

Anzeigen RJ45 LEDs: Link / Activity

2-farbige LED für den internen Verbindungsstatus

Abmessungen (B × H × T) 82,5 × 36,5 × 76,3 mm

Gewicht 0,055 kg

Ethernet

Schnittstelle RJ45

Chip STM32H743

Übertragungsprotokoll TCP/IP & UDP

Ethernet Standard 10/100 Base-T

Parallele Verbindungen 4

Leistungsaufnahme 1.075 W (Link Down), 1.375 W (Link Up)

Dante™

Schnittstelle RJ45

Chip UXT-01-004

Übertragungsprotokoll Dante network audio

Audiokanäle 4 × 4

Abtastrate 44.1 / 48 / 88.2 / 96 kHz

Ethernet Standard 10/100 Base-T

1. Verpackungen können über die üblichen Entsorgungswege dem Wertstoffkreislauf zugeführt werden.
2. Bitte trennen Sie die Verpackung entsprechend der Entsorgungsgesetze und Wertstoffverordnungen in Ihrem Land.

PRODUKT :

1. Dieses Produkt unterliegt der europäischen Richtlinie für Elektro- und Elektronik-Altgeräte in der jeweils geltenden aktuellen Fassung. WEEE-Richtlinie Waste Electrical and Electronical Equipment. Altgeräte gehören nicht in den Hausmüll. Das Altgerät muss über einen zugelassenen Entsorgungsbetrieb oder eine kommunale Entsorgungseinrichtung entsorgt werden. Bitte beachten Sie geltende Vorschriften in Ihrem Land!
2. Beachten Sie alle in Ihrem Land geltenden Entsorgungsgesetze und Vorschriften.
3. Als Privatkunde erhalten Sie Informationen zu umweltfreundlichen Entsorgungsmöglichkeiten über den Händler, bei dem das Produkt erworben wurde, oder über die entsprechenden regionalen Behörden.

ERKLÄRUNGEN DES HERSTELLERS

HERSTELLERGARANTIE & HAFTUNGSBESCHRÄNKUNG

Adam Hall GmbH, Adam-Hall-Str. 1, D-61267 Neu Anspach / E-Mail [e-mail] / +49 (0)6081 / 9419-0.

Unsere aktuellen Garantiebedingungen und Haftungsbeschränkung finden Sie unter: https://cdn-shop.adamhall.com/media/pdf/MANUFACTURERS-DECLARATIONS_LD_SYSTEMS.pdf. Im Servicefall wenden Sie sich an Ihren Vertriebspartner.

CE-KONFORMITÄT

Hiermit erklärt die Adam Hall GmbH, dass dieses Produkt folgender Richtlinie entspricht (soweit zutreffend).

Niederspannungsrichtlinie (2014/35/EU)

EMV-Richtlinie (2014/30/EU)

RoHS (2011/65/EU)

RED (2014/53/EU)

CE-KONFORMITÄTSERKLÄRUNG

Konformitätserklärungen für Produkte, die der LVD, EMC, RoHS-Richtlinie unterliegen, können unter [e-mail] angefragt werden.

Konformitätserklärung für Produkte, die der RED-Richtlinie unterliegen, können unter www.adamhall.com/compliance/ heruntergeladen werden.

Druckfehler und Irrtümer, sowie technische oder sonstige Änderungen sind vorbehalten!
