Type de produit	Module d'extension pour contrôle Ethernet et réseau audio Dante
Marque	LD Systems
Modèle	XEDAI
Compatibilité	Amplificateurs de puissance LD IPA
Dimensions (L × H × P)	82,5 × 36,5 × 76,3 mm
Poids	0,055 kg
Consommation électrique (Ethernet)	1,075 W (liaison désactivée), 1,375 W (liaison activée)
Consommation électrique (Dante)	0,875 W (liaison désactivée), 0,925 W (liaison activée)
Interfaces	RJ45 Ethernet (contrôle), RJ45 Dante (audio)
Chip Ethernet	STM32H743
Chip Dante	UXT-01-004
Canaux audio Dante	4 × 4
Fréquence d'échantillonnage Dante	44,1 / 48 / 88,2 / 96 kHz
Protocoles réseau	TCP/IP, UDP, Dante
Adresse IP par défaut	192.168.0.192
Logiciel de configuration	QUESTRA (gratuit), Dante Controller
Éléments de commande	Bouton de réinitialisation IP
Indicateurs LED	Statut (blanc/rouge), Lien/Activité RJ45
Contenu du carton	Module d'extension XEDAI, instructions de montage
Sécurité	Installation par personnel qualifié uniquement ; tenir hors de portée des enfants (petites pièces)

FOIRE AUX QUESTIONS - XEDAI LD Systems

Comment installer le module XEDAI sur un amplificateur IPA ?

Débranchez l'amplificateur, retirez le couvercle de l'emplacement d'extension, faites glisser le module en alignant les bandes de contact, puis revissez avec les vis fournies. L'installation doit être effectuée par un personnel qualifié.

Quelle est l'adresse IP par défaut du module XEDAI ?

L'adresse IP par défaut est 192.168.0.192. Configurez votre ordinateur dans la même plage (par exemple 192.168.0.x) pour connecter via le logiciel QUESTRA.

Comment réinitialiser l'adresse IP du module ?

Appuyez longuement sur le bouton IP RESET pendant 5 secondes. Le voyant clignote rapidement, puis relâchez pour réinitialiser l'IP aux valeurs par défaut.

Que signifie le voyant LED de statut sur le module ?

- Blanc clignotant : démarrage ou réinitialisation IP. - Blanc fixe : pile réseau prête, IP configurée. - Rouge fixe : problème de compatibilité du micrologiciel ou de communication interne.

Le module XEDAI est-il compatible avec tous les amplificateurs LD Systems ?

Non, il est exclusivement compatible avec les amplificateurs de la série IPA de LD Systems.

Quel logiciel utiliser pour configurer le module XEDAI ?

Utilisez le logiciel QUESTRA (gratuit) pour le contrôle réseau et Dante Controller pour la configuration audio Dante. Téléchargez QUESTRA sur le site LD Systems.

Comment connecter le module XEDAI à un réseau Dante ?

Connectez l'interface Dante RJ45 du module à un commutateur réseau. Utilisez le logiciel Dante Controller pour configurer le routage audio 4x4. Assurez-vous que le trafic multicast IGMP est activé.

Quels sont les prérequis réseau pour détecter le module dans QUESTRA ?

Activez le trafic multicast sur le commutateur/routeur et assurez-vous que l'ordinateur est dans la même plage IP que le module (192.168.0.x). Un câble Cat5e ou supérieur est recommandé.

Le module XEDAI nécessite-t-il une alimentation externe ?

Non, il est alimenté directement par l'amplificateur IPA via le connecteur interne. La consommation est inférieure à 2 W.

Comment mettre au rebut le module XEDAI ?

Ne le jetez pas avec les déchets ménagers. Conformément à la directive WEEE, déposez-le dans un point de recyclage agréé ou retournez-le au revendeur.

MODE D'EMPLOI XEDAI LD Systems

Module d'extension avec interface de contrôle via Ethernet et interface réseau audio Dante pour l'amplificateur d'installation LD IPA.

Cet article est un accessoire spécifique au produit, destiné à une utilisation exclusive avec les amplificateurs de puissance LD Systems de la série IPA. Ces instructions de montage ne remplacent pas les instructions d'utilisation du produit associé. Veuillez toujours lire d'abord le mode d'emploi correspondant. Cet accessoire n'affecte pas l'utilisation prévue du produit associé. Respectez les consignes de sécurité contenues dans le mode d'emploi du produit associé! Les caractéristiques techniques du produit associé, figurant dans son mode d'emploi, peuvent être modifiées dans le cadre d'une utilisation avec cet accessoire.

Consignes de sécurité

1. Lisez attentivement ces instructions.
2. Conservez toutes les informations et instructions dans un endroit sûr.
3. Respectez les instructions.
4. N'utilisez les accessoires que de la manière prévue.

AVERTISSEMENT: L'installation du module d'extension ne doit être effectuée que par du personnel qualifié. Si vous n'êtes pas qualifié pour le faire, n'essayez pas d'installer le module d'extension vous-même, mais faites appel à une entreprise professionnelle. Veille à ce qu'aucun corps étranger ne pénètre dans le boîtier.

DANGER: MAINTENIR HORS DE LA PORTÉE DES ENFANTS ! LE PRODUIT CONTIENT DES PETITES PIÈCES ET DES MATÉRIAUX D'EMBALLAGE QUI PEUVENT ÊTRE AVALÉS! LES SACS EN PLASTIQUE DOIVENT ÊTRE TENUS HORS DE PORTÉE DES ENFANTS !

Contenu du CARTON

Sortez le produit de l'emballage et retirez tout les matériaux d'emballage. Vérifiez que le carton de livraison est complet et intact; dans le cas contraire, informez votre distributeur immédiatement après l'achat. Le carton de livraison du produit comprend :

• 1x module d'extension XEDAI - Instructions de montage

Assemblage

1. Débranchez complètement l'amplificateur de puissance (retirez la fiche de la prise secteur).

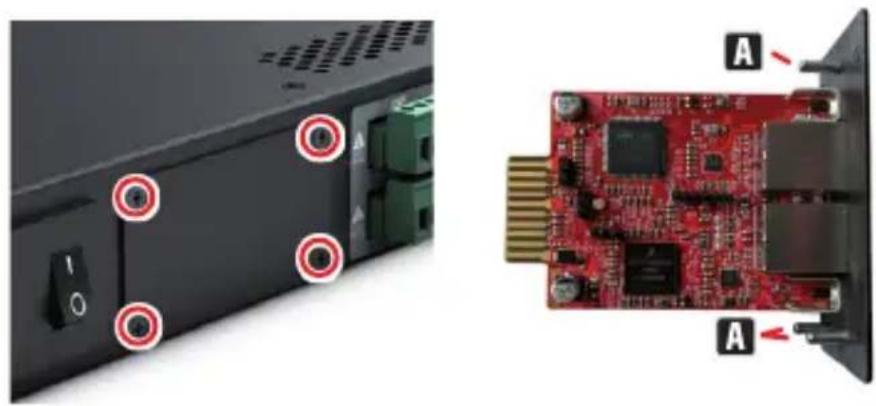

2. Desserrez et retirez les quatre vis du couvercle de l'emplacement d'extension à l'aide d'un outil approprié (voir les repères sur l'illustration). Gardez le couvercle pour une conversion ultérieure.
3. Faites glisser le module d'extension dans le logement d'extension, en veillant à ce que la bande de contact du module glisse correctement dans la bande de connexion de l'amplificateur de puissance. Les broches de guidage montées de manière asymétrique sur la plaque du module garantissent que le module ne peut pas être installé dans le mauvais sens A.
4. Vissez ensuite le module au boîtier de l'amplificateur de puissance à l'aide des vis précédemment desserrées du couvercle de l'emplacement d'extension.

Interface Ethernet sur connecteur RJ45 pour contrôler l'amplificateur d'installation via le logiciel QUESTRA (disponible gratuitement).

2 DANTE™

Interface Dante™ sur port RJ45 pour connecter les amplificateurs IPA à un réseau audio Dante™ (4 IN - 4 OUT).

3 STATUT

Le voyant LED de statut fournit des informations sur l'intégration interne entre la carte et la carte principale de l'amplificateur de puissance IPA (compatibilité du micrologiciel (firmware), problèmes de communication interne) :

• Blanc clignotant en cours de démarrage. L'appareil est en train de charger les données de l'IPA.
• Blanc fixe : La pile réseau de la carte est prête – Les paramètres IP ont été configurés correctement.
• Rouge fixe : Le micrologiciel n'est pas compatible avec la carte mère, problèmes avec la pile réseau.
• Blanc clignotant (lent/rapide) pendant la procédure de réinitialisation de l'IP.

4 IP RESET

Une pression longue active la procédure de réinitialisation IP. Au départ, le voyant d'état clignote lentement en blanc; lorsque vous appuyez sur le bouton pendant 5 secondes, le voyant d'état clignote rapidement pour indiquer que la procédure de réinitialisation IP sera exécutée dès relâchement du bouton.

Connexion réseau

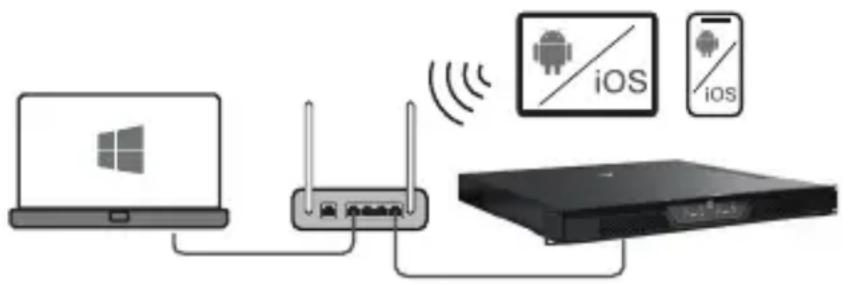

Le module LD Systems XEDAI permet de contrôler à distance via réseau les appareils compatibles, comme les amplificateurs de la série IPA. Après intégration du module XEDAI, tout appareil compatible peut être connecté à une infrastructure réseau et contrôlé par un ordinateur exécutant le logiciel LD Systems QUESTRA.

Conditions préalables à l'exploitation

• Ordinateur avec le logiciel QUESTRA installé
• Interface réseau (routeur, commutateur) avec trafic multicast activé (activer le protocole IGMP).
• Câble Ethernet. Utilise un câble Ethernet standard RJ45 (Cat 5e ou supérieur) pour toutes les connexions filaires.

Les modules XEDAI sont livrés d'origine avec une adresse IP statique préconfigurée (192.168.0.192). Pour que l'appareil équipé soit reconnu par le logiciel Questra, vérifiez que les paramètres IP de l'ordinateur sur lequel le logiciel Questra est installé sont configurés dans la même plage de réseau que le module XEDAI. Voir les notes ci-dessous.

• Plage d'adresses IP : 192.168.0. X/24 (où X peut être n'importe quelle valeur entre 1 et 254, sauf 192 qui est déjà utilisée par défaut par les modules XEDAI) • Masque de réseau : 255.255.255.0

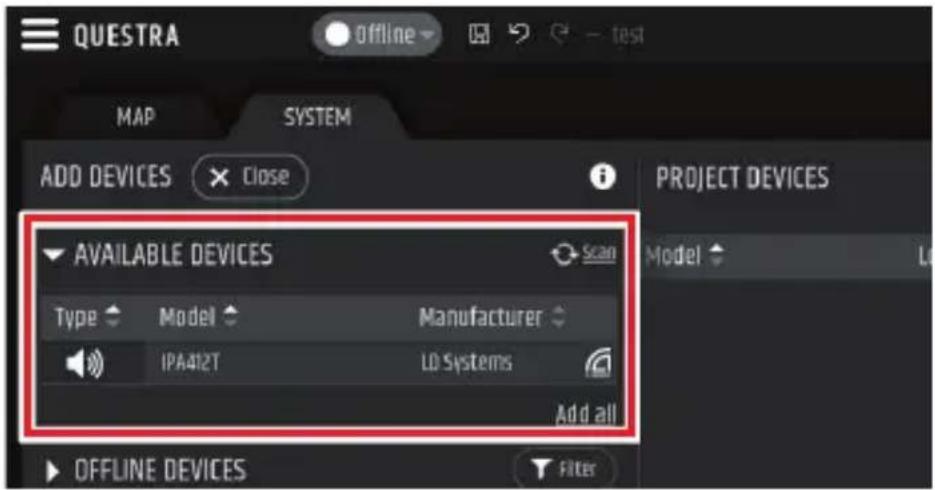

Dès qu'un appareil doté d'un module XEDAI est connecté à un réseau et allumé, il apparaît dans la section AVAILABLE DEVICES (APPAREILS DISPONIBLES) dans le champ ADD DEVICES (AJOUTER DES APPAREILS) à gauche de l'écran. Veuillez noter que le trafic multicast doit être activé dans le commutateur/routeur pour que l'appareil soit détecté.

QUESTRA OFFLINE test MAP SYSTEM ADD DEVICES Close PROJECT DEVICES AVAILABLE DEVICES Scan Type Model Manufacturer IPA412T LD Systems Add all OFFLINE DEVICES Filter

Glissez/déposez l'appareil dans la zone PROJECT

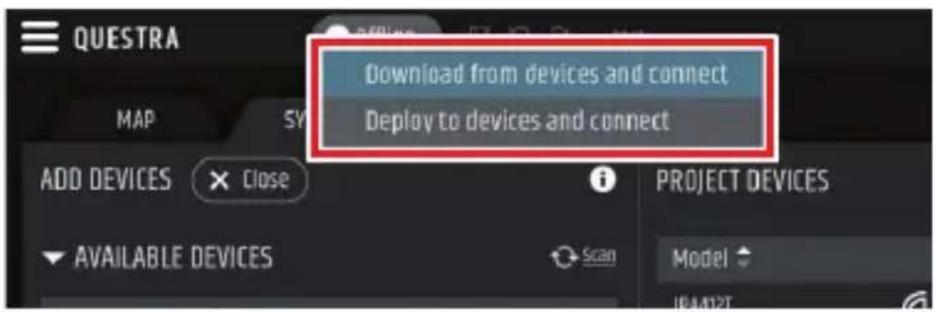

DEVICES (APPAREILS DU PROJET) pour pouvoir le configurer. Ensuite, cliquez sur le bouton Hors ligne en haut de l'écran et sélectionne Download from Devices and connect (Télécharger depuis les appareils et connecter) pour vous connecter à l'appareil.

Une fois que l'appareil est en ligne, cliquez dessus dans la liste des PROJECT DEVICES (APPAREILS DU PROJET) et sélectionnez le menu SETTINGS (PARAMÈTRES) à droite de l'écran pour aller directement au menu des paramètres afin de

modifier le paramétrage IP de l'appareil. Pour plus de détails sur la configuration complète de l'appareil avec le logiciel QUESTRA, téléchargez la dernière version sur le site Web de LD Systems (www. ld-systems. com) sur votre ordinateur et lisez le manuel d'utilisation.

PRESETS SETTINGS Network • Ethernet Link

Logiciel questra

Le logiciel Questra permet non seulement la configuration complète des appareils compatibles, tels que les amplificateurs de la série IPA, mais aussi d'intégrer des contrôleurs tiers. Il permet également aux utilisateurs de créer leurs propres panneaux de commande personnalisés, contrôlables via les applications de télécommande Questra disponibles pour iOS, Android, Windows et macOS. Veuillez télécharger la dernière version du logiciel QUESTRA sur le site Web de LD Systems (www. ld-systems. com) sur votre ordinateur, vérifiez la configuration requise pour le logiciel et suivez les instructions du logiciel pour commencer à configurer un appareil.

Logiciel DANETM controller

La configuration d'un réseau Dante™ s'effectue à l'aide du logiciel DANTE™ CONTROLLER, disponible gratuitement. Téléchargez le logiciel depuis le site Web du fabricant www. audinate. com et installez-le sur un ordinateur. Connecte l'interface Ethernet de l'ordinateur au réseau Dante™ où est connectée l'interface Dante™ du module XEDAI à l'aide d'un câble réseau (Cat. 5e ou mieux) et exécute le logiciel Dante™ Controller. Le logiciel assure la détection automatique des périphériques Dante. Le routage des signaux se fait d'un clic de souris, et l'utilisateur peut modifier à volonté les noms des appareils et des canaux. L'adresse IP, l'adresse MAC et d'autres informations sur les appareils du réseau Dante™ peuvent être affichées dans le logiciel.

Une fois la configuration des appareils du réseau Dante™ terminée, le logiciel Dante™ Controller peut être fermé et l'ordinateur déconnecté du réseau. Les réglages des appareils du réseau sont enregistrés.

Caractéristiques techniques

Référence produit LDXEDAI

Type de produit Module d'extension pour le contrôle Ethernet et la mise en réseau audio via le protocole de réseau Audinate DanteTM
Compatibilité	Amplificateurs de puissance d'installation LD IPA
Élément de contrôle Bouton pour la réinitialisation IP
Logiciel d'application QUESTRA (téléchargement gratuit)
Éléments d'affichage LEDs RJ45 : Lien / ActivitéLED bicolore pour l'état de la connexion interne
Dimensions (L × H × P) : 82,5 × 36,5 × 76,3 mm
Poids 0,055 kg

Ethernet

Interface RJ45

Chip STM32H743

Protocole de transmission TCP/IP et UDP

Standard Ethernet 10/100 Base-T

Ports parallèles 4

Consommation électrique 1,075 W (liaison désactivée), 1,375 W (liaison activée)

Dante™

Interface RJ45

Chip UXT-01-004

Protocole de transmission Réseau audio Dante

Nombre de canaux audio 4 × 4

Fréquence d’échantillonnage 44.1 / 48 / 88.2 / 96 kHz

Norme Ethernet 10/100 Base-T

Puissance consommée 0,875 W (liaison désactivée),0,925 W (liaison activée)

Emballage:

1. Les emballages peuvent être intégrés au circuit de recyclage par les voies de déchets habituelles.
2. Veuillez trier les emballages conformément aux lois sur l'élimination des déchets et aux décrets sur les matériaux recyclables en vigueur dans votre pays.

Produit:

1. Ce produit est soumis à la directive européenne sur les déchets d'équipements électriques et électroniques, dans sa version actuelle. Directive WEEE Waste Electrical and Electronical Equipment (déchets d'équipements électriques et électroniques). Les appareils usagés ne doivent pas être jetés avec les déchets ménagers. L'appareil usagé doit être éliminé par une entreprise de recyclage agréée ou par un service municipal de recyclage. Veuillez consulter les réglementations en vigueur dans votre pays!
2. Respecte toutes les lois et réglementations sur l'élimination des déchets en vigueur dans ton pays.
3. En tant que client privé, tu peux obtenir des informations sur les possibilités d'élimination respectueuses de l'environnement en contactant le revendeur auprès duquel le produit a été acheté ou les autorités régionales correspondantes.

Garantie du fabricant & limitation de responsabilité

Adam Hall GmbH, Adam-Hall-Str. 1, D-61267 Neu Anspach / E-Mail Info@adamhall. com / [phone]. Vous trouverez nos conditions de garantie actuelles et la limitation de responsabilité SUR: https://cdn-shop. adamhall. com/media/pdf/MANUFACTURERS-DECLARATIONS_LD_SYSTEMS. pdf. En cas de service, adressez-vous à votre partenaire commercial.

CONFORMITÉ CE

Par la présente, Adam Hall GmbH déclare que ce produit est conforme à la directive suivante (le cas échéant). Directive basse tension (2014/35/UE) Directive CEM (2014/30/UE) RoHS (2011/65/UE) ROUGE (2014/53/EU)

Les déclarations de conformité pour les produits soumis aux directives LVD, EMC, RoHS peuvent être demandées sur info@adamhall. com. Les déclarations de conformité pour les produits soumis à la directive RED peuvent être téléchargées sur www. adamhall. com/compliance/.

Sous réserve de fautes d'impression et d'erreurs, ainsi que de modifications techniques ou autres!
