| Tipo de producto | Cámara de vigilancia HDCCTV |
| Marca | Velleman |
| Modelo | CAMTVI7N2 |
| Resolución de vídeo | 1080P (1920 x 1080 píxeles) |
| Sensor de imagen | Sony CMOS 1/2.9" |
| Índice de protección | IP66 (resistente a la intemperie) |
| Visión nocturna | Sí, 18 LED IR SMD de alta potencia, alcance 20 m |
| Objetivo | Fijo, f3.6 / F2.0 |
| Ángulo de visión | Horizontal 83°, vertical 47°, diagonal 96° |
| Alimentación | 12 VCC (adaptador no incluido) |
| Consumo eléctrico | 550 mA máx. |
| Salida de vídeo | BNC (compatible con TVI, CVI, AHD, PAL 960H) |
| Funciones avanzadas | WDR, AGC, balance de blancos automático, reducción de ruido digital (DNR), detección de movimiento |
| Ajustes OSD | Sí, mediante mando de control integrado en el cable |
| Carcasa | Antivandálica, resistente a la intemperie |
| Temperatura de funcionamiento | -10 °C a 40 °C (HR máx. 95 %) |
| Dimensiones | ∅93 x 74 mm |
| Peso | 400 g |
| Garantía | 24 meses (condiciones generales de Velleman) |
Preguntas frecuentes - CAMTVI7N2 VELLEMAN
Preguntas de los usuarios sobre CAMTVI7N2 VELLEMAN
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Cámara de vigilancia en formato PDF gratis! Encuentra tus instrucciones CAMTVI7N2 - VELLEMAN y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. CAMTVI7N2 de la marca VELLEMAN.

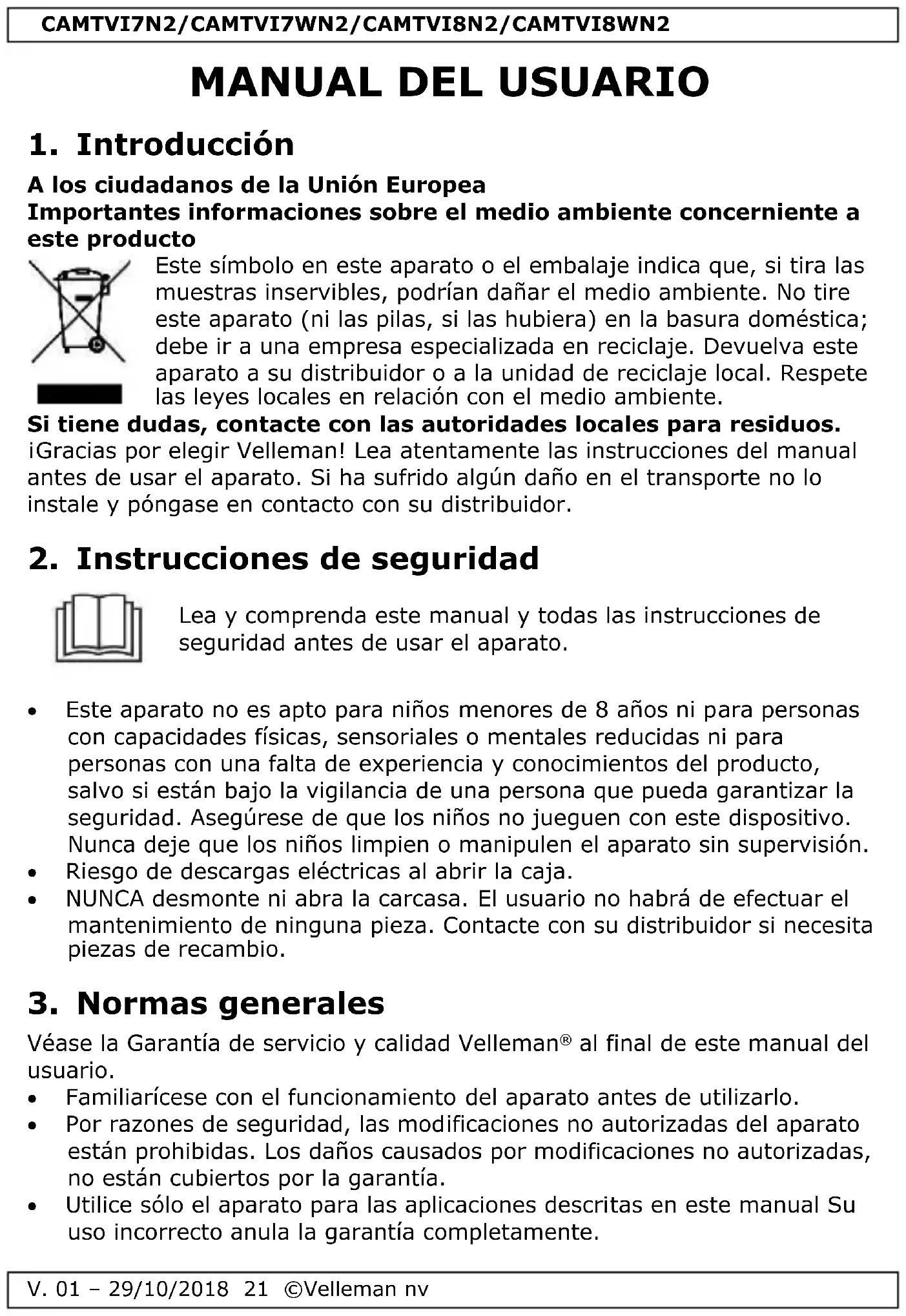

MANUAL DE USUARIO CAMTVI7N2 VELLEMAN
A los ciudadanos de la Unión Europea
Importantes informaciones sobre el medio ambiente concerniente a este producto
Este símbolo en este aparato o el embalaje indica que, si tira las muestras inservibles, podrían dañar el medio ambiente. No tire este aparato (ni las pilas, si las hubiera) en la basura doméstica; debe ir a una empresa especializada en reciclaje. Devuelva este aparato a su distribuidor o a la unidad de reciclaje local. Respete las leyes locales en relación con el medio ambiente.
Si tiene dudas, contacte con las autoridades locales para residuos.
¡Gracias por elegir Velleman! Lea atentamente las instrucciones del manual antes de usar el aparato. Si ha sufrido algún daño en el transporte no lo instale y póngase en contacto con su distribuidor.
2. Instrucciones de seguridad
Lea y comprenda este manual y todas las instrucciones de seguridad antes de usar el aparato.
- Este aparato no es apto para niños menores de 8 años ni para personas con capacidades físicas, sensoriales o mentales reducidas ni para personas con una falta de experiencia y conocimientos del producto, salvo si están bajo la vigilancia de una persona que pueda garantizar la seguridad. Asegúrese de que los niños no jueguen con este dispositivo. Nunca deje que los niños limpien o manipulen el aparato sin supervisión.
- Riesgo de descargas eléctricas al abrir la caja.
- NUNCA desmonte ni abra la carcasa. El usuario no habrá de efectuar el mantenimiento de ninguna pieza. Contacte con su distribuidor si necesita piezas de recambio.
3. Normas generales
Véase la Garantía de servicio y calidad Velleman® al final de este manual del usuario.
- Familiarícese con el funcionamiento del aparato antes de utilizarlo.
- Por razones de seguridad, las modificaciones no autorizadas del aparato están prohibidas. Los daños causados por modificaciones no autorizadas, no están cubiertos por la garantía.
- Utilice sólo el aparato para las aplicaciones descritas en este manual Su uso incorrecto anula la garantía completamente.
- Los daños causados por descuido de las instrucciones de seguridad de este manual invalidarán su garantía y su distribuidor no será responsable de ningún daño u otros problemas resultantes.
- No exponga este equipo a temperaturas extremas.
- Proteja el aparato contra choques y golpes. Evite usar excesiva fuerza durante el manejo.
- Instale y utilice la cámara al respetar la legislación et la vida privada de terceros.
4. Características
Esta cámara HDCCTV está equipada con un sensor de imágenes CMOS. La calidad de las imágenes es de 1080P. Es posible elegir entre señales de vídeo HD-TVI, HD-CVI, AHD y analógicas. El ]filtro de paso IR filtra la luz infrarroja de tal modo que no distorsione los colores de las imágenes. De noche, la cámara cambia automáticamente al modo nocturno Desactiva el filtro de paso IR y activa los LEDs IR.
• resistente a la intemperie
- con visión nocturna B/N (LED IR)
- señal de vídeo 1080
- carcasa antivandalismo
- lente varifocal (sólo CAMTVI8N2/CAMTVI8WN2)
5. Descripción
Véase las figuras en la página 2 de este manual del usuario.
| 1 | placa de montaje |
| 2 | anillo de fijación |
| 3 | anillo de ajuste |
| 4 | carcasa de la lente(redonda) |
| 5 | sensor |
| 6 | óptica |
| 7 | ranura para el cable |
| 8 | cable |
6. Instalar la cámara
Véase las figuras en la página 2 de este manual del usuario.
- Elija un lugar de montaje adecuado y asegúrese de que:
o nunca instale la cámara en un lugar donde esté expuesta a temperaturas extremas ni vibraciones.
o nunca instale la cámara cerca de campos electromagnéticos.
o nunca dirija la cámara a un objeto reflectante (p.ej. puerta metálica). - Sujete la placa de montaje y desatornille el anillo de fijación al girar en sentido contrario a las agujas del reloj. Tenga en cuenta que la carcasa de la óptica y el tornillo se sueltan también.
- Determine la posición de los agujeros de montaje con la placa de montaje. Taladre los agujeros.
- Pase los cables de alimentación y vídeo por uno de las ranuras y fije la placa de montaje[1] al techo o a una pared con los 4 tornillos.
- Introduzca la carcasa de la lente en el anillo de ajuste e introduzca ambos en el anillo de fijación. Luego, fije el anillo de fijación a la placa de montaje al atornillarlo. Asegúrese de que no apriete demasiado el anillo de fijación para poder dirigir la lente a la dirección deseada.
- Conecte los dos hilos para una señal analógica PAL; No los conecte para una señal HD 1080P TVI.
- Conecte el conector de vídeo a un monitor (no incl.). o un switcher/splitter (no incl.) para obtener un circuito con varias cámaras.
- Conecte el conector de entrada a la alimentación 12 VDC (no incl.).
- Ajuste la posición de la carcasa de la lente en el anillo de ajuste para determinar la zona de vigilancia.
- Para el CAMTVI8WN2, ajuste el zoom y el foco de manera manual con los tornillos. Determine la posición de los tornillos observando la posición del sensor de luz.
- Atornille el anillo de fijación para fijar la posición.
7. Ajustar el menú en pantalla (OSD)
El cable de la cámara incorpora una pequeña palanca de mando que le permite configurar los ajustes con el menú en pantalla (OSD).
- Pulse el botón central para acceder al menú o para seleccionar una opción.
- Pulse las teclas de dirección (hacia arriba/abajo) para desplazarse por el menú.
- Pulse las teclas de dirección (hacia la izquierda/derecha) para cambiar los parámetros del menú.
En el menú en pantalla (OSD):
- NEXT/BACK: seleccione esta opción y pulse el botón central para ir a la página siguiente/anterior del menú.
- RETURN: seleccione esta opción y pulse el botón central para volver al nivel anterior del menú.
- EXIT: seleccione esta opción y pulse el botón central para salir del menú OSD sin almacenar los ajustes.
- SAVE ALL: seleccione esta opción y pulse el botón central para almacenar todos los ajustes.
- CAMERA RESET: seleccione esta opción y pulse el botón central para volver a la configuración de fábrica.
Los ajustes del menú en pantalla (OSD) se describen de forma detallada a continuación.
Consulte la lista de las últimas páginas de este manual del usuario.
7.1 Seleccionar la señal de vídeo
Mantenga pulsado el botón del palanca de mando durante 5 segundos para seleccionar la señal de vídeo (señal por defecto: TVI).
Utilice el menú para ajustar el iris.
7.3 FOCUS ADJ
Utilice el menú para ajustar el foco.
7.4 EXPOSURE
Utilice este menú para los ajustes estándares.
7.5 BACKLIGHT
Utilice el menú para ajustar la intensidad luminosa.
7.6 DAY&NIGHT
La cámara puede conmutar automáticamente entre las imágenes en color (de día) y las imágenes en blanco y negro (de noche). Utilice esta función para controlar la función día/noche.
Observación: imágenes en blanco y negro son más claras e incluyen menos ruido a bajos niveles de luz.
7.7 COLOR
Utilice el menú para ajustar los colores.
7.8 DNR
Utilice el menú para ajustar la supresión de ruido digital.
7.9 IMAGE
Utilice el menú para ajustar la imagen.
7.10 MOTION
Utilice el menú para ajustar la detección de movimiento.
7.11 SYSTEM
Utilice el menú para ajustar el sistema.
7.12 EXIT
Utilice esta opción para salir del menú sin almacenar los ajustes.
8. Especificaciones
grado de protección IP ...... IP66
elemento de imagen ...... sensor de imágenes CMOS de 1/2.9"
píxeles.... 1920 (H) x 1080 (V)
resolución ...... vídeo 1080P
DSP.....Eyenix EN-771 C
iluminación mínima 0.001 lux/F2.0
filtro de paso de IR ...... sí
relación señal/ruido ....> 50 dB (AGC desactivado)
WDR......sí
control automático de ganancia (AGC) ...... sí
balance de blancos ...... automático
salida de vídeo ......conexión BNC
señal TVI....1080P
vídeo PAL 960H
señal CVI 1080P
señal AHD 1080P
audio....no
alimentación.... 12 VDC
temperatura de funcionamiento de -10 °C a 40 °C - RH máx. 95 %
Utilice este aparato sólo con los accesorios originales. Velleman NV no será responsable de daños ni lesiones causados por un uso (indebido) de este aparato. Velleman NV no será responsable de daños ni lesiones causados por un uso (indebido) de este aparato. Se pueden modificar las especificaciones y el contenido de este manual sin previo aviso.
© DERECHOS DE AUTOR
Este manual del usuario protegido por el derecho de autor. Velleman NV dispone de los derechos de autor para este manual del usuario. Todos los derechos mundiales reservados. Está estrictamente prohibido reproducir, traducir, copiar, editar y guardar este manual del usuario o partes de ello sin el consentimiento previo por escrito del propietario del copyright.
BEDIENUNGSANLEITUNG
1. Einführung
equilíbrio de brancos.... automático
Garantía de servicio y calidad Velleman®
Desde su fundación en 1972 Velleman® ha adquirido una amplia experiencia como distribuidor en el sector de la electrónica en más de 85 países. Todos nuestros productos responden a normas de calidad rigurosas y disposiciones legales vigentes en la UE. Para garantizar la calidad, sometemos nuestros productos regularmente a controles de calidad adicionales, tanto a través de nuestro propio servicio de calidad como de un servicio de calidad externo. En el caso improbable de que surgieran problemas a pesar de todas las precauciones, es posible recurrir a nuestra garantía (véase las condiciones de garantía).
Condiciones generales referentes a la garantía sobre productos de venta al público (para la Unión Europea):
- Todos los productos de venta al público tienen un período de garantía de 24 meses contra errores de producción o errores en materiales desde la adquisición original;
- Si la queja está fundada y si la reparación o sustitución de un artículo no es posible, o si los gastos son desproporcionados, Velleman® autoriza reemplazar el artículo por un artículo equivalente o reembolsar la totalidad o una parte del precio de compra. En este caso, usted recibirá un artículo de recambio o el reembolso completo del precio de compra si encuentra algún fallo hasta un año después de la compra y entrega, o un artículo de recambio al 50% del precio de compra o el reembolso del 50% del precio de compra si encuentra un fallo después de 1 año y hasta los 2 años después de la compra y entrega.
Por consiguiente, están excluidos entre otras cosas:
- todos los daños causados directa o indirectamente al aparato (p.ej. por oxidación, choques, caída,...) y a su contenido (p.ej. pérdida de datos) después de la entrega y causados por el aparato, y cualquier indemnización por posible pérdida de ganancias;
- partes o accesorios, que estén expuestos al desgaste causado por un uso normal, como por ejemplo baterías (tanto recargables como no recargables, incorporadas o reemplazables), bombillas, partes de goma, etc. (lista ilimitada);
- defectos causados por un incendio, daños causados por el agua, rayos, accidentes, catástrofes naturales, etc.;
- defectos causados a conciencia, descuido o por malos tratos, un mantenimiento inapropiado o un uso anormal del aparato contrario a las instrucciones del fabricante;
- daños causados por un uso comercial, profesional o colectivo del aparato (el período de garantía se reducirá a 6 meses con uso profesional);
- daños causados por un uso incorrecto o un uso ajeno al que está previsto el producto inicialmente como está descrito en el manual del usuario;
- daños causados por una protección insuficiente al transportar el aparato.
- daños causados por reparaciones o modificaciones efectuadas por una tercera persona sin la autorización explícita de Velleman®;
- se calcula gastos de transporte de y a Velleman® si el aparato ya no está cubierto por la garantía.
- Cualquier artículo que tenga que ser reparado tendrá que ser devuelto a su distribuidor Velleman®. Devuelva el aparato con la factura de compra original y transpórtelo en un embalaje sólido (preferentemente el embalaje original). Incluya también una buena descripción del fallo;
- Consejo: Lea el manual del usuario y controle los cables, las pilas, etc. antes de devolver el aparato. Si no se encuentra un
defecto en el artículo los gastos podrían correr a cargo del cliente;
- Los gastos de transporte correrán a carga del cliente para una reparación efectuada fuera del período de garantía.
- Cualquier gesto comercial no disminuye estos derechos.
La lista previamente mencionada puede ser adaptada según el tipo de artículo (véase el manual del usuario del artículo en cuestión).
