114 - Equipos de medición Testboy - Manual de uso y guía de instrucciones gratis

Tipo de producto	Detector de tensión sin contacto
Marca	Testboy
Modelo	114
Rango de tensión	12 - 1 000 V CA
Tensión mínima detectable	12 V CA (con linterna encendida)
Alarma de tensión	LED rojo y vibración
Linterna integrada	LED de alta potencia, autonomía de hasta 60 horas
Alimentación	2 pilas AAA 1,5 V
Grado de protección	IP40
Categoría de sobretensión	CAT III 1000 V
Norma de seguridad	IEC/EN 61010-1 (DIN VDE 0411)
Garantía	5 años (presentando factura)
Uso previsto	Por especialistas, en interiores
Limpieza	Paño seco
Reciclaje	Conforme a la directiva RAEE; las pilas usadas deben llevarse a puntos de recogida
Certificación	CE
País de origen	Alemania (Testboy GmbH)
Número de pilas incluidas	No especificado (pilas no incluidas)

Preguntas frecuentes - 114 Testboy

¿Cómo detectar una tensión inferior a 110 V?

Encienda la linterna mediante el interruptor. El aparato puede entonces detectar tensiones alternas a partir de 12 V CA.

¿Qué hacer si la luz no se enciende en presencia de tensión?

Verifique primero el aparato en una fuente de tensión conocida (p. ej., enchufe). Si la luz no se enciende, la tensión puede estar enmascarada por cables blindados, aislamiento grueso o una distancia demasiado grande. Asegúrese de que las pilas estén en buen estado.

¿Cuáles son las cinco reglas de seguridad a seguir?

1. Desconexión; 2. Protección contra reconexión; 3. Verificar la ausencia de tensión en 2 polos; 4. Puesta a tierra y cortocircuito; 5. Cubrir las piezas vecinas bajo tensión.

¿Cómo reemplazar las pilas del Testboy 114?

Con un destornillador, levante el compartimento de las pilas por la muesca. Inserte dos pilas AAA 1,5 V respetando la polaridad.

¿Cuál es la garantía del aparato?

Testboy ofrece una garantía de 5 años presentando la factura. Los daños debidos a caídas o errores de manipulación están excluidos.

¿Puedo usar el aparato en cables blindados o apantallados?

La detección puede verse perturbada por cables blindados/apantallados. En ese caso, el aparato podría no indicar una tensión presente. Se recomienda verificar con otro método.

¿Cómo eliminar el aparato al final de su vida útil?

De acuerdo con la directiva RAEE, no deseche el aparato con la basura doméstica. Llévelo a un punto de recogida de residuos electrónicos. Las pilas usadas deben depositarse en un punto de recogida destinado a tal fin.

¿Qué categoría de medición (CAT) corresponde al Testboy 114?

El aparato está certificado CAT III 1000 V, lo que permite mediciones en instalaciones de edificios con una corriente de cortocircuito típica < 50 kA.

¿Puedo probar la tensión en un enchufe?

Sí, pero antes de usarlo, verifique siempre el aparato en una fuente de tensión conocida (p. ej., enchufe) para garantizar su correcto funcionamiento. La comprobación de tensión sin contacto no es adecuada para determinar si una línea está sin tensión.

¿Dónde puedo contactar al fabricante en caso de problema?

Póngase en contacto con Testboy GmbH al +49 (0)4441 / 89112-10 o a través de su sitio web. Para cualquier reclamación de garantía, devuelva el aparato sin abrir y sin intervención de terceros junto con la factura.

MANUAL DE USUARIO 114 Testboy

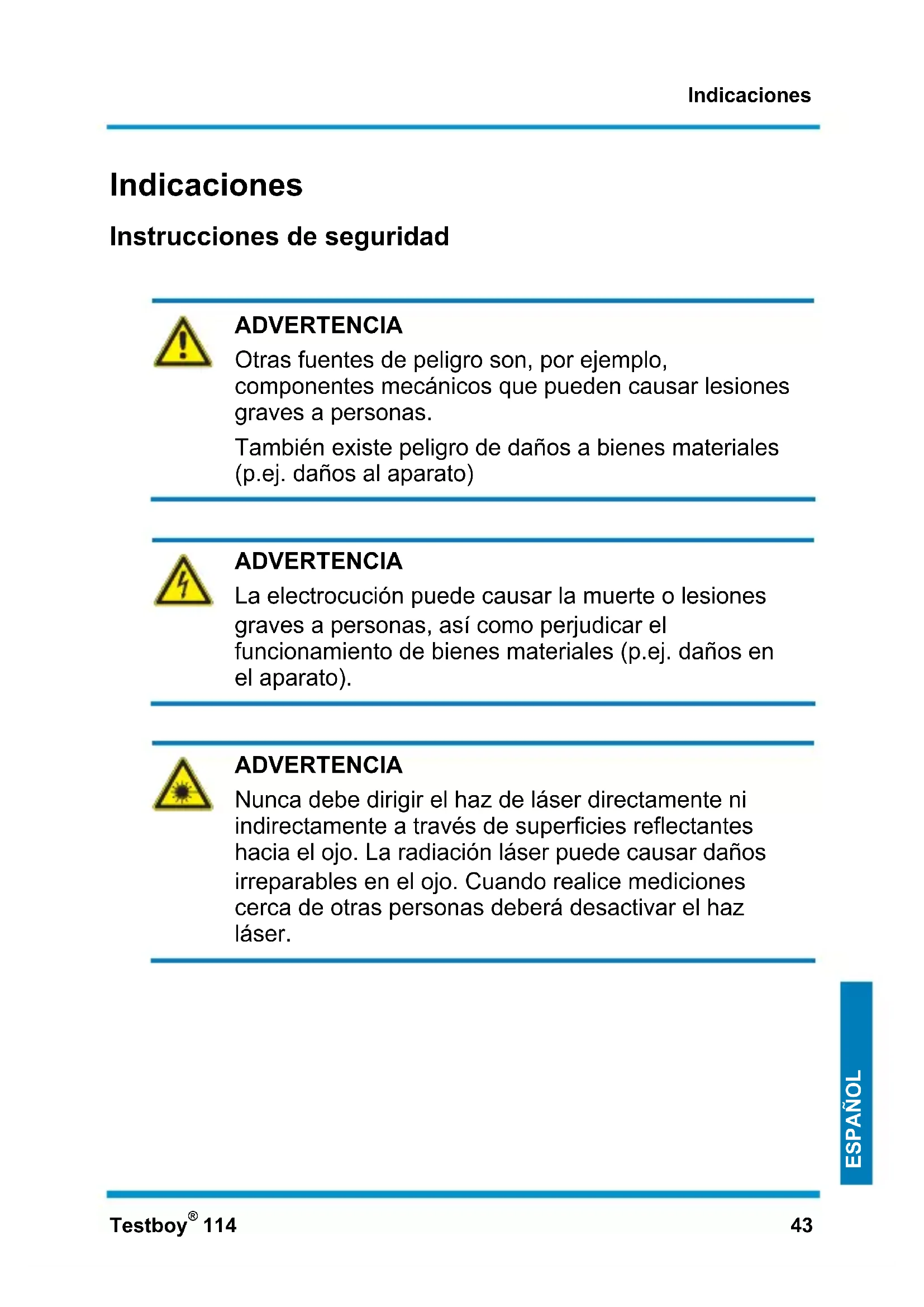

Instrucciones de seguridad

ADVERTENCIA

Otras fuentes de peligro son, por ejemplo, componentes mecánicos que pueden causar lesiones graves a personas.

También existe peligro de daños a bienes materiales (p.ej. daños al aparato)

ADVERTENCIA

La electrocución puede causar la muerte o lesiones graves a personas, así como perjudicar el funcionamiento de bienes materiales (p.ej. daños en el aparato).

ADVERTENCIA

Nunca debe dirigir el haz de láser directamente ni indirectamente a través de superficies reflectantes hacia el ojo. La radiación láser puede causar daños irreparables en el ojo. Cuando realice mediciones cerca de otras personas deberá desactivar el haz láser.

Instrucciones generales de seguridad

ADVERTENCIA

Por razones de seguridad y autorización (marcado CE) está prohibido reequipar o modificar el aparato por cuenta propia. Para garantizar el funcionamiento seguro del aparato debe atenerse siempre a las instrucciones de seguridad, advertencias y al contenido del capítulo "Utilización según lo previsto".

ADVERTENCIA

Antes de utilizar el aparato debe tener en cuenta las siguientes indicaciones:

Evite poner en marcha el aparato cerca de equipos eléctricos de soldadura, calefactores de inducción y otros campos electromagnéticos.
Después de un cambio drástico de temperatura deberá esperar aprox. 30 minutos antes de utilizar el aparato para su estabilización y adaptación a la nueva temperatura ambiente, con el fin de estabilizar el sensor de infrarrojos.
No someta el aparato a altas temperaturas durante mucho tiempo.
Evite los ambientes polvorientos y húmedos.
¡Los dispositivos de medición y accesorios no son juguetes y, por lo tanto, no deben caer en manos de los niños!
En instalaciones comerciales deberá tener presente la normativa de prevención de accidentes de la asociación de instalaciones y aparatos eléctricos.

Siga estrictamente las disposiciones de manejo:

1 Desconectar
2 Proteger para evitar el encendido accidental
3 Asegurarse de que el aparato está libre de tensión (el estado libre de tensión debe determinarse en los 2 polos)
4 Conectar a tierra la instalación y cortocircuitar
5 Cubrir o proteger los componentes anexos y energizados

Uso previsto

Este aparato está previsto exclusivamente para las aplicaciones descritas en el manual de operación. Cualquier otro uso se considera como un uso indebido y puede causar accidentes o la destrucción del propio aparato. Este tipo de aplicaciones conducen a la invalidación inmediata de cualquier tipo de reclamación de garantía por parte del usuario frente al fabricante.

Para proteger el aparato frente a posibles daños, retire las pilas, si no tiene previsto utilizar el aparato durante mucho tiempo.

En caso de lesiones a personas o daños materiales debidos a la manipulación indebida o desobediencia de las instrucciones de seguridad, el fabricante no se hace responsable de los mismos. En estos casos la garantía quedará invalidada. El símbolo de exclamación en el interior de un triángulo llama la atención sobre las indicaciones de seguridad del manual de instrucciones. Antes de poner en marcha el aparato lea íntegramente el manual de instrucciones. Este aparato ha sido verificado conforme a la normativa CE, por lo que cumple las disposiciones de las directivas obligatorias.

Nos reservamos el derecho a modificar las especificaciones sin previo aviso © Testboy GmbH, Alemania.

Exención de responsabilidad

En caso de daños debidos a la desobediencia de alguno de los puntos de este manual de instrucciones, perderá todo derecho de reclamación de garantía. El fabricante no se hace responsable de los daños resultantes de lo arriba mencionado.

Testboy no se hace responsable de los daños

causados por el desobedecimiento de las instrucciones
causados por modificaciones en el producto no autorizadas por Testboy o
causados por piezas de repuesto no fabricadas por Testboy o no autorizadas por ella
causados por la influencia del alcohol, las drogas o medicamentos

Adecuación de la información contenida en el manual de instrucciones

Este manual ha sido elaborado con suma diligencia. No nos hacemos responsables de la veracidad e integridad de los datos, ilustraciones ni dibujos que figuran en el manual. Salvo posibles modificaciones, erratas de impresión o errores.

Eliminación

Estimado cliente de Testboy, con la adquisición de nuestro producto tiene la posibilidad de retornar el equipo al final de su vida útil depositándolo en puestos de reciclaje adecuados para residuos eléctricos y electrónicos.

La RAEE (Directiva Europea 2002/96/CEE) regula la devolución y el reciclaje de equipos eléctricos usados. Los fabricantes de equipos eléctricos y electrónicos están obligados desde el 13/08/2005 a retirar y reciclar los equipos eléctricos y electrónicos vendidos a partir de esta fecha sin ningún tipo de coste. Esta Directiva prohíbe depositar los aparatos eléctricos y electrónicos en el circuito de residuos "normal". Los equipos eléctricos y electrónicos deben reciclarse y eliminarse por separado. Todos los equipos adscritos a esta Directiva están marcados con este logotipo.

Eliminación de pilas usadas

Como consumidor final, usted está legalmente obligado (normativa en materia de pilas y baterías) a devolver todas las pilas y baterías usadas; ¡está prohibido tirarlas junto con la basura doméstica!

Las pilas/baterías que contienen sustancias peligrosas están señalizadas con los símbolos que se indican a continuación, que indican la prohibición de eliminarlas junto con la basura doméstica.

Denominaciones para el metal pesado principal:

$$ \mathbf {C d} = \text { Cadmio }, \mathbf {H g} = \text { Mercurio }, \mathbf {P b} = \text { Plomo }. $$

Sus pilas/baterías usadas pueden entregarse sin ningún tipo de coste en puestos de recogida de su comunidad y en cualquier punto de venta de

pilas/baterías.

5 años de garantía

Los equipos Testboy son sometidos a un estricto control de calidad. Si, a pesar de ello, durante la práctica diaria surge cualquier fallo de funcionamiento, proporcionamos una garantía de 5 años (sólo válida previa presentación de recibo de compra). Repararemos gratuitamente los fallos de fabricación o de material, siempre que el aparato se envíe a nuestra fábrica sin que haya sido manipulado o abierto por terceras personas. Los daños causados por caída o manipulación indebida quedan exentos de garantía.

Diríjase, por favor, a:

Testboy GmbH Tel: [phone]

Certificado de calidad

Todas las actividades y procesos relevantes para la calidad realizados en el Testboy GmbH son supervisados de forma permanente por un sistema de control de calidad según ISO 9001-2000. Testboy GmbH confirma además, que los dispositivos e instrumentos de comprobación utilizados para la calibración están sujetos a una supervisión permanente en materia de medios de comprobación.

Declaración de conformidad

Este producto cumple las disposiciones de la Directiva de baja Tensión 2006/95/EC y la Directiva de Compatibilidad Electromagnética 2004/108/EC.

Instrucciones de empleo

Le agradecemos la confianza depositada en nosotros al adquirir el Testboy® 114.

Comprobación de tensión sin contacto a partir de 12 V CA
Linterna LED de alta intensidad
Alarma de vibración con tensión

Comprobación de tensión sin contacto

Testboy ^® 114 es capaz de detectar las líneas conductoras de tensión mediante el circuito integrado en su punta.

Si se detecta una tensión alterna > 110 V CA, la tapa blanca se iluminará en rojo (véase ilustración del apartado 1a) y el aparato vibrará. Para detectar tensiones inferiores a 110 V CA, encienda la linterna mediante el conmutador (1b). Ahora ya podrá medir tensiones de a partir de 12 V CA.

¡No requiere flujo de corriente!

1b -2 1a

Antes del uso, verifique el comprobador de tensión en una fuente de alimentación conocida (p.ej. toma de alimentación eléctrica) para asegurarse de que funciona correctamente.

Si durante el uso de esta función, la lámpara no se ilumina, esto no significa que no haya tensión. El medidor indica tensiones activas que generen unos campos eléctricos de fuentes de alimentación de suficiente potencia (red de alimentación eléctrica). Si la intensidad de campo es baja, es posible que el aparato no indique la presencia de tensión. Si el aparato no detecta la presencia de una tensión, ello puede deberse a alguna de las siguientes causas:

• Conductores/cables apantallados
• Espesor y tipo de aislamiento
• Distancia de la fuente de tensión
• Consumidores totalmente aislados que evitan una conexión a tierra eficaz.
• Tomas en cajas de enchufe encastradas / diferencias en el modelo de caja de enchufe
• Estado del aparato y de las pilas/baterías

Precaución por la presencia de tensiones superiores a 30 V, ya que existe peligro de electrocución.

SÓLO PREVISTO PARA SU USO POR PERSONAL TÉCNICO INSTRUIDO

Toda persona que utilice este instrumento de medición debe estar adecuadamente instruido y familiarizado con los peligros inherentes a un entorno industrial durante la medición de tensión, las medidas de seguridad necesarias y los procedimientos para comprobar el buen funcionamiento del aparato, antes y después de cada uso.

La prueba de tensión sin contacto no es adecuada para determinar si un conductor está o no energizado.

Definición de las categorías de medición:

Rango de medición II: Mediciones en circuitos de alimentación eléctrica conectados directamente a la red de baja tensión.

Corriente típica de cortocircuito < 10kA

Categoría de medición III: Mediciones dentro de la instalación del edificio (consumidores estacionarios con conexión no acoplable, conexión de distribuidor, equipos integrados fijos en el distribuidor). Corriente típica de cortocircuito < 50kA

Categoría de medición IV: Mediciones en la fuente de la instalación de baja tensión (contador, conexión principal, protección frente a sobreintensidad primaria). Corriente típica de cortocircuito >> 50 kA

Compruebe el aparato antes y después del uso conectándolo a una fuente de tensión dentro del rango nominal del aparato, para asegurar su perfecto funcionamiento.

Lea las presentes instrucciones antes del uso. Si el aparato no se utiliza conforme a las instrucciones del fabricante puede verse perjudicada la protección que ofrece el aparato.

En una combinación de sonda de medición y accesorio, se utilizará la categoría más baja de las dos categorías de medición de la sonda de medición y sus accesorios.

Si el fabricante o su representante no lo autoriza expresamente, no deben modificarse ni sustituirse los componentes del aparato o de sus accesorios.

Para limpiar el aparato, utilice un paño seco.

Linterna

Encienda la linterna integrada pulsando el interruptor (véase ilustración apartado 1b). Mediante el LED de alta intensidad, la iluminación durará hasta 60 horas (por kit de pilas). El LED presenta una vida útil de 100.000 horas.

Cambio de las pilas

Tome un destornillador y haga palanca en la muesca del compartimento de las pilas (véase figura punto 2). ¡Al insertar las pilas nuevas, preste atención a la polaridad!

No tire las pilas gastadas a la basura doméstica.

¡Cerca de usted hay un punto de recogida adecuado!

Datos técnicos

Rango de tensión 12 – 1.000 V CA

Alimentación eléctrica 2 x 1,5 V AAA Micro

Tipo de protección IP 40

Categoría de sobretensión CAT III 1000 V

Norma de ensayo IEC/EN 61010-1(DIN VDE 0411)
