| Typ produktu | Bezkontaktní detektor napětí |
| Značka | Testboy |
| Model | 114 |
| Rozsah napětí | 12 - 1 000 V AC |
| Minimální detekovatelné napětí | 12 V AC (s aktivovanou baterkou) |
| Napěťový alarm | Červená LED a vibrace |
| Integrovaná baterka | Vysoce výkonná LED, výdrž až 60 hodin |
| Napájení | 2 baterie AAA 1,5 V |
| Stupeň krytí | IP40 |
| Kategorie přepětí | CAT III 1000 V |
| Bezpečnostní norma | CEI/EN 61010-1 (DIN VDE 0411) |
| Záruka | 5 let (na předložení faktury) |
| Určené použití | Specialisty, v interiéru |
| Čištění | Suchý hadřík |
| Recyklace | V souladu s OEEZ; použité baterie odevzdejte na sběrných místech |
| Certifikace | CE |
| Země původu | Německo (Testboy GmbH) |
| Počet dodaných baterií | Neuvedeno (baterie nejsou součástí dodávky) |
Často kladené otázky - 114 Testboy
Dotazy uživatelů ohledně 114 Testboy
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Měřicí zařízení ve formátu PDF zdarma! Najděte svůj návod 114 - Testboy a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. 114 značky Testboy.
NÁVOD K OBSLUZE 114 Testboy

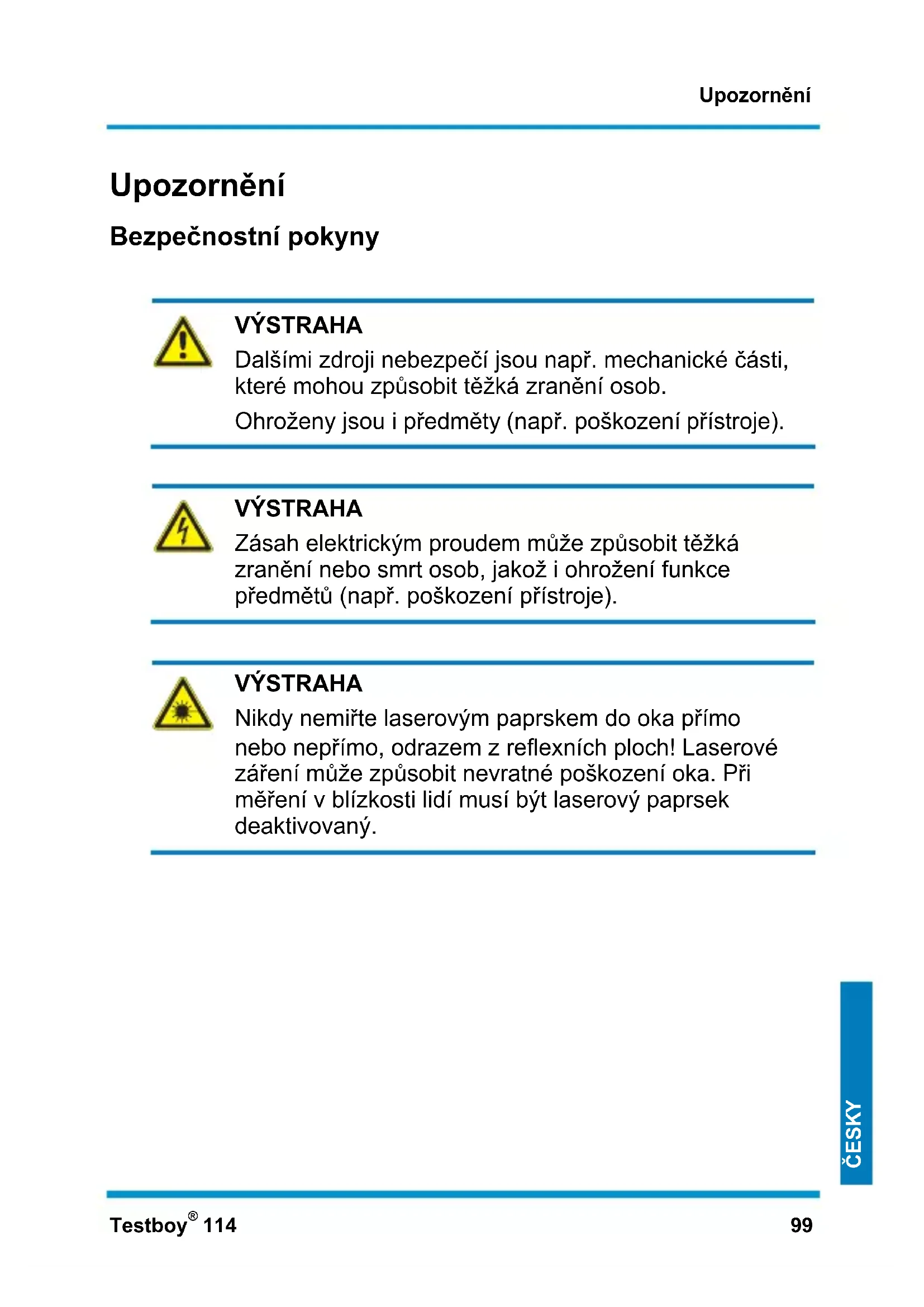

Dalšími zdroji nebezpečí jsou např. mechanické části, které mohou způsobit těžká zranění osob.
Ohroženy jsou i předměty (např. poškození přístroje).
VÝSTRAHA
Zásah elektrickým proudem může způsobit těžká zranění nebo smrt osob, jakož i ohrožení funkce předmětů (např. poškození přístroje).
VÝSTRAHA
Nikdy nemiřte laserovým paprskem do oka přímo nebo nepřímo, odrazem z reflexních ploch! Laserové záření může způsobit nevratné poškození oka. Při měření v blízkosti lidí musí být laserový paprsek deaktivovaný.
Všeobecné bezpečnostní pokyny
VÝSTRAHA
Svévolné přestavby a/nebo změny přístroje jsou z bezpečnostních důvodů a z důvodů schválení (CE) zakázány. Pro zajištění bezpečného provozu přístroje se musí bezpodmínečně dodržovat bezpečnostní pokyny, výstražná upozornění a kapitola "Používání k určenému účelu".
VÝSTRAHA
Před použitím přístroje prosím dodržujte tyto pokyny:
Neprovozujte přístroj v blízkosti elektrických svařovacích přístrojů, indukčních topných těles nebo jiných elektromagnetických polí.
Po náhlé změně teplot se přístroj před použitím musí přizpůsobit cca 30 minut nové okolní teplotě, aby se stabilizoval IR senzor.
Nevystavujte přístroj delší dobu vysokým teplotám.
Vyhněte se prašným a vlhkým okolním podmínkám.
Měřicí přístroje a příslušenství nejsou hračkou, a nepatří do rukou dětem!
V komerčních zařízeních se musí dodržovat Předpisy úrazové prevence vydané Profesním sdružením pro elektrická zařízení a provozní prostředky.
Dodržujte prosím pět bezpečnostních pravidel:
1 Odpojení
2 Zajištění proti opětovnému zapnutí
3 Zjištění nepřítomnosti napětí (nepřítomnost napětí se musí stanovit 2pólově)
4 Uzemnění a zkratování
5 Izolace sousedních součástí pod napětím
Používání k určenému účelu
Přístroj je určen jen pro použití popsané v tomto návodu k obsluze. Jiné použití je nepřípustné, a může způsobit úraz nebo zničení přístroje. Takového použití by vedlo k okamžitému zániku nároků uživatele na jakékoliv záruční plnění a ručení výrobce.
Při delším nepoužívání přístroje z něj prosím vyjměte baterie, abyste chránili přístroj před poškozením.
Neručíme za věcné nebo osobní škody, které jsou způsobeny neodbornou manipulací nebo nedodržením bezpečnostních pokynů. V takovýchto případech zaniká jakýkoliv záruční nárok. Vykřičník umístěný v trojúhelníku upozorňuje na bezpečnostní pokyny v návodu k obsluze. Před uvedením do provozu si přečtěte celý návod k obsluze Tento přístroj je testovaný CE a splňuje tak příslušné směrnice.
Právo měnit specifikace bez předchozího oznámení vyhrazeno © Testboy GmbH, Německo.
Vyloučení ručení
V případě vzniku škod, zaviněných nedodržením návodu k obsluze, zaniká nárok na záruku!
Nepřebíráme ručení za následné škody, které by toho vyplynuly.
Testboy neručí za škody, které jsou následkem
nedodržení návodu
změny na výrobku neschválenou firmou Testboy
použití náhradních dílů nevyrobených nebo neschválených firmou Testboy
požití alkoholu, drog nebo léků
Správnost návodu k obsluze
Tento návod k obsluze byl vytvořen s velkou pečlivostí.
Nepřebíráme žádnou záruku za správnost a úplnost údajů, obrázků a výkresů. Změny, omyly a tiskové chyby vyhrazeny.
Likvidace
Vážený zákazníku firmy Testboy, s nabytím našeho výrobku získáváte možnost předat přístroj po skončení jeho životnosti na vhodná sběrná místa elektrického šrotu.
WEEE (2002/96 EG) upravuje vracení a recyklaci starých elektrických spotřebičů. Od 13.8.2005 jsou výrobci elektrických přístrojů zavázáni k bezplatnému příjmu a recyklaci elektrických přístrojů, které byly prodány po tomto datu. Elektrické přístroje již nelze svážet v rámci „normálních“ odpadů. Elektrické přístroje se musí recyklovat a likvidovat odděleně. Všechny přístroje, které spadají pod tuto směrnici, jsou označeny tímto logem.
Vy, jako koncoví spotřebitelé jste ze zákona (zákon o bateriích) povinni odevzdávat všechny použité baterie a akumulátory; jejich likvidace v domovním odpadu je zakázaná!
Baterie/akumulátory obsahující škodlivé látky jsou označeny zde uvedeným symbolem, který upozorňuje, že se nesmí likvidovat přes domovní odpad.
Značky pro prévažující část těžkých kovů jsou:
Cd = kadmium, Hg = rtut', Pb = olovo.
Své spotřebované baterie/akumulátory můžete bezplatně odevzdat na sběrných místech ve Vaší obci nebo všude tam, kde se baterie/akumulátory prodávají!
5letá záruka
Testboy-přístroje podléhají přísné kontrole kvality. Pokud by se přesto při denním používání vyskytly poruchy funkce, poskytujeme záruku v délce 5 let (platí jen s účtem). Pokud nám zašlete zpět neotevřený přístroj a bez cizího zásahu, bezplatně odstraníme výrobní chyby nebo chyby materiálu. Poškození v důsledku nárazu nebo chybné manipulace jsou ze záručního nároku vyloučeny.
Obrat'te se prosím na.
Testboy GmbH Tel: 0049 (0)4441 / 89112-10
Všechny kvalitativně relevantní činnosti a procesy prováděné v rámci firmy Testboy GmbH jsou permanentně sledovány systémem řízení kvality. Firma Testboy GmbH dále potvrzuje, že zkušební zařízení a nástroje používané při kalibraci podléhají permanentní kontrole zkušebních prostředků.
Prohlášení o shodě
Výrobek splňuje směrnice o nízkém napětí 2006/95/EC a směrnice elektromagnetické snášenlivosti 2004/108/EC.
Obsluha
Mnohokrát děkujeme, že jste se rozhodli pro přístroj Testboy ^® 114.
Bezdotyková zkouška napětí od 12 V AC
Vysoce výkonná kapesní svítilna LED
Při zjištěném napětí přístroj vibruje
Bezdotyková zkouška napětí
Přístroj Testboy ^® 114 je schopen pomocí obvodu integrovaného v hrotu vyhledat vodiče pod napětím.
Pokud se identifikuje střídavé napětí > 110 voltů AC, rozsvítí se bílá špička červeně (viz bod 1a.) a přístroj vibruje. Pro zjišťování napětí nižších než 110 V AC zapněte spínačem kapesní svítilnu (1b). Nyní se mohou zjišťovat střídavá napětí od 12 V AC.
Průtok proudu není zapotřebí!
Před použitím vyzkoušejte řádnou funkci zkoušečky napětí na známém zdroji napětí (např. na zásuvce)!
Pokud se při použití této funkce nerozsvítí kontrolka, může být presto přítomno napětí. Zkušební přístroj indikuje aktivní napětí, které vytvářejí dostatečně silná elektrická pole proudových zdrojů (elektrická síť). Pokud je intenzita pole příliš nízká, je možné, že přístroj přítomné napětí neindikuje. Pokud přístroj neidentifikuje přítomné napětí, důvodem mohou být mimo jiné tyto příčiny:
- Odstíněné dráty/kabely
- Tloušťka a způsob izolace
• Vzdálenost od zdroje napětí - Plně izolované spotřebiče, které zabraňují efektivnímu uzemnění.
- Ucpávky v zásuvkách / rozdíly v provedení zásuvek
- Stav přístroje a baterií
Pozor u napětí vyšších než 30 V, hrozí nebezpečí zásahu elektrickým proudem.
URČENO JEN PRO POUŽITÍ ODBORNÝM PERSONÁLEM
Každý, kdo používá tento měřicí přístroj, by měl být příslušně vyškolený a měl by být obeznámen se zvláštním nebezpečím, které hrozí při měření napětí v průmyslovém prostředí, jakož i s nutnými bezpečnostními opatřeními a metodami při kontrolování řádné funkce přístroje před každým použitím přístroje i po něm.
Bezdotyková zkouška napětí není vhodná pro zjišt'ování, zda je vedení pod napětím nebo nikoliv.
Definice kategorií měření:
Kategorie měření II: Měření na elektrických obvodech, které jsou pomocí zástrčky přímo připojené k síti nízkého napětí.
Typický zkratový proud < 10 kA
Kategorie měření III: Měření zařízení uvnitř budovy (stacionární spotřebiče bez zásuvného připojení, přípojka rozvaděče, napevno zabudované přístroje v rozvaděči). Typický zkratový proud < 50 kA
Kategorie měření IV: Měření na zdroji nízkého napětí (elektroměr, hlavní přípojka, primární nadproudová ochrana). Typický zkratový proud > 50 kA
Před použitím přístroje i po jeho použití vyzkoušejte přístroj na známém zdroji napětí ve jmenovitém rozsahu přístroje, aby byla zaručena řádná funkce přístroje.
Před použitím si přečtěte tento návod. Pokud se přístroj nepoužije podle údajů výrobce, může to negativně ovlivnit ochranu, kterou přístroj poskytuje.
Při kombinaci měřicí sondy a příslušenství se z obou kategorií měření, tzn. měřicí sondy a příslušenství, musí použít ta nižší kategorie.
K čištění přístroje používejte čistý hadr.
Kapesní svítilna
Integrovanou kapesní svítilnu zapnete spínačem (viz bod 1b na obrázku). Díky vysoce výkonné LED svítilna svítí po dobu až 60 hodin (na jednu sadu baterií)! Životnost LED je více než 100 000 hodin.
Výměna baterie
Pomocí šroubováku vypáčte kryt přihrádky na baterie v místě zářezu (viz obrázek, bod 2). Při vsazování nových baterií dávejte pozor na polaritu!
Baterie nepatří do domovního odpadu. I ve Vaší blízkosti se nachází sběrné místo!
Technické údaje
Rozsah napětí 12 – 1000 V AC
Napájení 2 x 1,5 V typ AAA Micro
Druh krytí IP 40
Přepěťová kategorie
CAT III 1000 V
Zkušební norma IEC/EN 61010-1
(DIN VDE 0411)

