114 - Equipamentos de medição Testboy - Manual de utilização gratuito

Tipo de produto	Detector de tensão sem contato
Marca	Testboy
Modelo	114
Faixa de tensão	12 - 1 000 V CA
Tensão mínima detectável	12 V CA (com lanterna ativada)
Alarme de tensão	LED vermelho e vibração
Lanterna integrada	LED de alta potência, autonomia de até 60 horas
Alimentação	2 pilhas AAA 1,5 V
Grau de proteção	IP40
Categoria de sobretensão	CAT III 1000 V
Norma de segurança	CEI/EN 61010-1 (DIN VDE 0411)
Garantia	5 anos (mediante apresentação da nota fiscal)
Uso previsto	Por especialistas, em ambiente interno
Limpeza	Pano seco
Reciclagem	Conforme WEEE; pilhas usadas devem ser levadas a pontos de coleta
Certificação	CE
País de origem	Alemanha (Testboy GmbH)
Número de pilhas fornecidas	Não especificado (pilhas não fornecidas)

Perguntas frequentes - 114 Testboy

Como detectar uma tensão inferior a 110 V?

Ligue a lanterna usando o interruptor. O aparelho pode detectar tensões alternadas a partir de 12 V CA.

O que fazer se a luz não acender na presença de tensão?

Primeiro verifique o aparelho em uma fonte de tensão conhecida (ex. tomada). Se a luz não acender, a tensão pode estar mascarada por cabos blindados, isolamento espesso ou distância excessiva. Certifique-se de que as pilhas estão em boas condições.

Quais são as cinco regras de segurança a seguir?

1. Desconexão; 2. Proteção contra religação; 3. Verificar ausência de tensão em 2 polos; 4. Aterramento e curto-circuito; 5. Cobrir peças vizinhas sob tensão.

Como substituir as pilhas do Testboy 114?

Com uma chave de fenda, levante o compartimento das pilhas pela ranhura. Insira duas pilhas AAA 1,5 V respeitando a polaridade.

Qual é a garantia do aparelho?

A Testboy oferece garantia de 5 anos mediante apresentação da nota fiscal. Danos causados por quedas ou erros de manuseio estão excluídos.

Posso usar o aparelho em cabos blindados?

A detecção pode ser perturbada por cabos blindados. Nesse caso, o aparelho pode não indicar tensão presente. Recomenda-se verificar com outro método.

Como descartar o aparelho no fim da vida útil?

De acordo com a diretiva WEEE, não descarte o aparelho no lixo doméstico. Leve-o a um ponto de coleta de lixo eletrônico. As pilhas usadas devem ser depositadas em um ponto de coleta apropriado.

Qual categoria de medição (CAT) corresponde ao Testboy 114?

O aparelho é certificado CAT III 1000 V, permitindo medições em instalações prediais com corrente de curto-circuito típica < 50 kA.

Posso testar a tensão em uma tomada?

Sim, mas antes de usar, sempre verifique o aparelho em uma fonte de tensão conhecida (ex. tomada) para garantir seu funcionamento. O teste de tensão sem contato não é adequado para determinar se uma linha está desenergizada.

Onde posso contatar o fabricante em caso de problema?

Contate a Testboy GmbH pelo telefone +49 (0)4441 / 89112-10 ou pelo site. Para qualquer reclamação sob garantia, devolva o aparelho não aberto e sem intervenção de terceiros juntamente com a nota fiscal.

MANUAL DE UTILIZADOR 114 Testboy

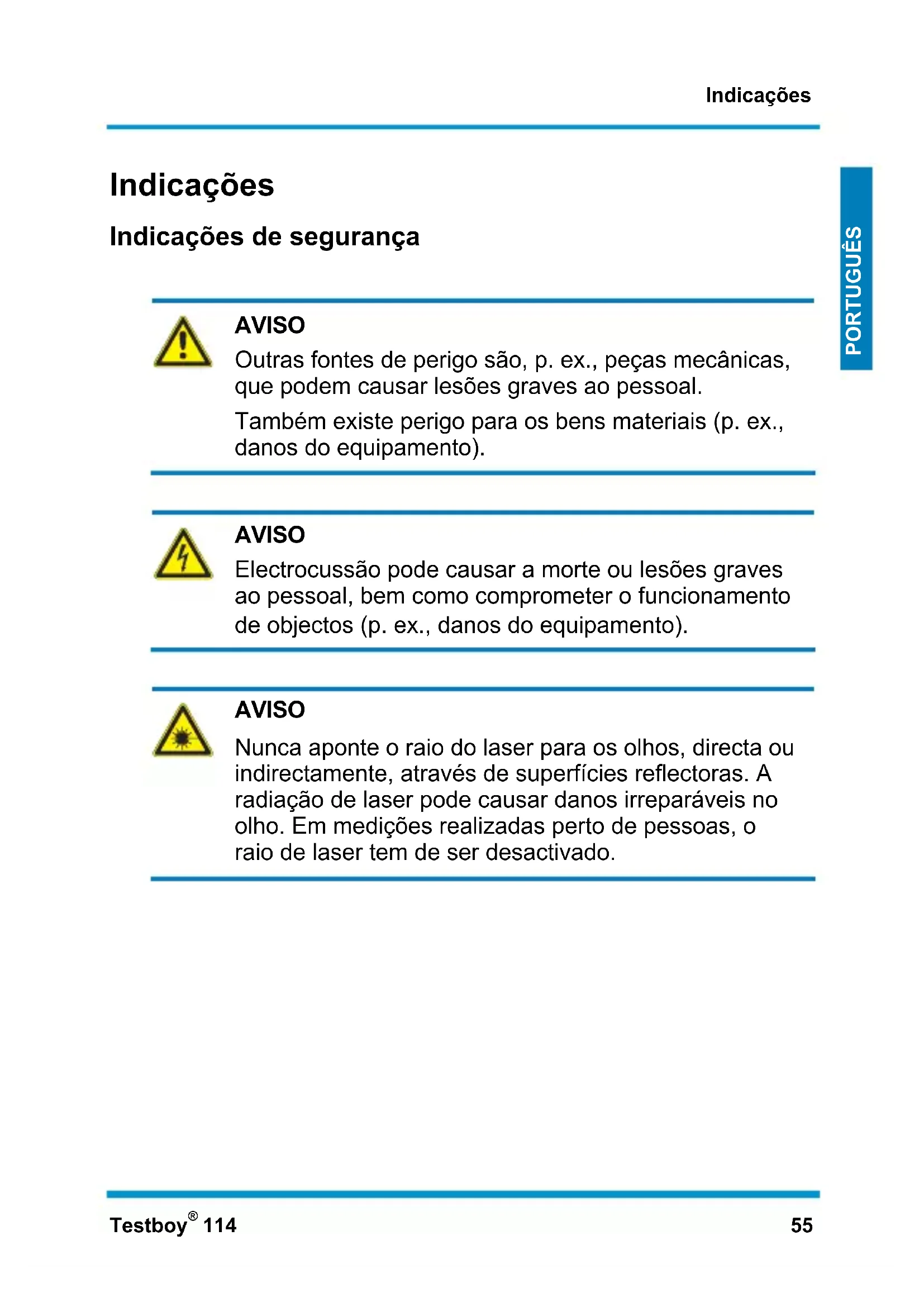

Indicações de segurança

AVISO

Outras fontes de perigo são, p. ex., peças mecânicas, que podem causar lesões graves ao pessoal.

Também existe perigo para os bens materiais (p. ex., danos do equipamento).

AVISO

Electrocussão pode causar a morte ou lesões graves ao pessoal, bem como comprometer o funcionamento de objectos (p. ex., danos do equipamento).

AVISO

Nunca aponte o raio do laser para os olhos, directa ou indirectamente, através de superfícies reflectoras. A radiação de laser pode causar danos irreparáveis no olho. Em medições realizadas perto de pessoas, o raio de laser tem de ser desactivado.

Indicações gerais de segurança

AVISO

Por motivos de segurança e de homologação (CE), não são permitidas modificações construtivas e/ou alterações arbitrárias do equipamento. A fim de garantir uma operação segura com o equipamento, há que cumprir as indicações de segurança, advertências e o capítulo "Utilização adequada".

AVISO

Antes de utilizar o equipamento, observe as seguintes indicações:

Evite operar o equipamento perto de aparelhos de soldar eléctricos, aquecedores por indução e outros campos electromagnéticos.
Após mudanças abruptas de temperatura, antes de ser usado o equipamento deve ser estabilizado durante aprox. 30 minutos, para se adaptar à nova temperatura ambiente e para estabilizar o sensor de IV.
Não sujeite o equipamento a temperaturas elevadas por muito tempo.
Evite ambientes poeirentos e húmidos.
Equipamentos de medição e os seus acessórios não são brinquedos e devem ser mantidos afastados das crianças!
Em instalações industriais, há que cumprir as normas de prevenção de acidentes da união das associações profissionais industriais para instalações eléctricas e meios de produção.

Tenha em consideração as cinco regras de segurança:

1 Desligar da corrente
2 Proteger contra nova ligação
3 Verificar a ausência de tensão (em dois pólos)
4 Ligar à terra e em curto-circuito
5 Isolar peças adjacentes que estejam sob tensão

Utilização adequada

O equipamento é concebido apenas para as aplicações descritas nas instruções de serviço. Qualquer outra utilização é proibida e pode causar acidentes ou destruição do equipamento. Estas aplicações fazem caducar qualquer pretensão à garantia por parte do operador relativamente ao fabricante.

Para proteger o equipamento contra danos, em caso de períodos prolongados de não utilização, retire as pilhas do equipamento.

Não assumimos qualquer responsabilidade em caso de danos materiais ou pessoais provocados por manuseamento inadequado ou por inobservância das indicações de segurança. Em casos desses, caduca qualquer pretensão à garantia. Um ponto de exclamação dentro de um triângulo remete para indicações de segurança das instruções de serviço. Antes de colocar o equipamento em funcionamento, leia as instruções completas. Este equipamento ostenta a marca CE, pelo que satisfaz as directivas necessárias.

Reservado o direito de proceder a alterações das especificações sem aviso prévio © Testboy GmbH, Alemanha.

Exoneração de responsabilidade

Em caso de danos provocados pela inobservância das instruções de serviço, a pretensão à garantia caduca! Não nos responsabilizados por danos subsequentes daí resultantes!

Testboy não se responsabiliza por danos que resultem

de inobservância das instruções
de alterações no produto não autorizadas pela Testboy ou
da utilização de peças sobresselentes não fabricadas ou não homologadas pela Testboy
do estado sob influência de álcool, drogas ou medicamentos.

Exactidão das instruções de serviço

As presentes instruções de serviço foram elaboradas com todo o cuidado. Não assumimos qualquer responsabilidade pela exactidão e integralidade dos dados, ilustrações e desenhos. Reservado o direito a alterações, erros de impressão e erros.

Eliminação

Caro cliente Testboy, ao adquirir o nosso produto, terá a possibilidade de o devolver, em locais próprios de recolha, no final da sua vida útil, como sucata electrónica.

A directiva REEE (2002/96/CE) regulamenta a devolução e a reciclagem de equipamentos electrónicos usados. Os fabricantes de aparelhos eléctricos e electrónicos são obrigados, desde 13.8.2005, a receber e reciclar gratuitamente equipamentos dessa natureza vendidos a partir dessa data. Aparelhos eléctricos e electrónicos já não podem ser dispensados junto com o lixo doméstico normal. Aparelhos eléctricos e electrónicos devem ser reciclados e eliminados separadamente. Todos os equipamentos sobre os quais incide esta directiva estão identificados com este logótipo.

Eliminação de baterias usadas

Enquanto consumidor final, por lei você está obrigado (legislação relativa a pilhas/baterias) a devolver todas as baterias e acumuladores usados; é proibido eliminar esse equipamento junto com o lixo doméstico!

Baterias e acumuladores contendo substâncias nocivas estão identificados com os símbolos ao lado, os quais remetem para a proibição de eliminação juntamente com o lixo doméstico.

As designações para metais pesados determinantes são:

$$ \mathbf {C d} = \text { Cádmio }, \mathbf {H g} = \text { Mercúrio }, \mathbf {P b} = \text { Chumbo }. $$

As suas baterias e acumuladores usados podem ser entregues gratuitamente nos locais de recolha do seu município ou em todos os pontos de venda de

baterias e acumuladores!

5 anos de garantia

O equipamento da Testboy é submetido a um rigoroso controlo de qualidade. Contudo, se forem detectados erros de funcionamento durante a utilização prática diária, prestamos uma garantia de 5 anos (apenas válida mediante apresentação da factura). Eliminamos gratuitamente erros de fabrico ou de material, desde que o equipamento não tenha sido sujeito a intervenções de terceiros e nos seja enviado intacto. Estão excluídos da garantia danos devido a queda ou a manuseamento errado.

Por favor, contacte:

Testboy GmbH Tel: [phone]

Certificado de qualidade

Todas as actividades e processos relevantes para a qualidade realizados no âmbito da Testboy GmbH são monitorizados permanentemente por um sistema de gestão de qualidade. A Testboy GmbH confirma ainda que os dispositivos de ensaio e instrumentos usados durante a calibragem são sujeitos a uma monitorização permanente.

Declaração de conformidade

O produto satisfaz a Directiva 2006/95/EC relativa a equipamento eléctrico de baixa tensão e a Directiva de Compatibilidade Electromagnética 2004/108/EC.

Operação

Obrigado por se ter decidido pela compra do Testboy ^® 114.

Controlo de tensão sem contacto, a partir de 12 V AC
Lanterna de bolso de LED de alto rendimento
Alarme vibratório na presença de tensão

Controlo de tensão sem contacto

O Testboy ^® 114 consegue detectar linhas condutoras de tensão com o circuito integrado na ponta.

Ao detetar uma tensão alternada > 110 Volt AC, a tampa branca acende vermelha (v. fig. ponto 1a) e o aparelho vibra. Para conseguir detetar tensões inferiores a 110 V AC, ligue a lanterna de bolso no interruptor (1b). Agora podem ser detetadas tensões alternadas a partir de 12 V AC.

Não é necessário fluxo de corrente!

1b -2 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

Antes de o utilizar, verifique se o detetor de tensão funciona em condições, medindo a tensão numa fonte de tensão conhecida (p. ex., tomada)!

Ligue a lanterna de bolso integrada no interruptor (v. fig. ponto 1b). Com o LED de alto rendimento, consegue-se uma vida útil de até 60 horas por série de pilhas! A vida útil dos LED é superior a 100.000 horas.

Troca de pilhas

Com uma chave-de-fendas, levante o compartimento das pilhas pelo entalhe (v. fig. ponto 2). Ao colocar as pilhas novas, atenção à polaridade correta!

As pilhas não podem ser eliminadas no lixo doméstico. Procure o ponto de recolha de pilhas mais próximo!

Dados técnicos

Amplitude de tensão 12 – 1000 V AC

Alimentação de energia 2 x 1,5 V tipo AAA Micro

Tipo de proteção IP 40

Categoria de sobretensão CAT III 1000 V

Norma de teste CEI/EN 61010-1

(DIN VDE 0411)
