| Produkttyp | Berührungsloser Spannungsdetektor |
| Marke | Testboy |
| Modell | 114 |
| Spannungsbereich | 12 - 1.000 V AC |
| Mindestspannung erfassbar | 12 V AC (mit eingeschalteter Taschenlampe) |
| Spannungsalarm | Rote LED und Vibration |
| Integrierte Taschenlampe | Hochleistungs-LED, Betriebsdauer bis zu 60 Stunden |
| Stromversorgung | 2 AAA-Batterien 1,5 V |
| Schutzart | IP40 |
| Überspannungskategorie | CAT III 1000 V |
| Sicherheitsnorm | CEI/EN 61010-1 (DIN VDE 0411) |
| Garantie | 5 Jahre (gegen Vorlage der Rechnung) |
| Verwendungszweck | Von Fachleuten, in Innenräumen |
| Reinigung | Trockenes Tuch |
| Entsorgung | Entsorgung gemäß WEEE; verbrauchte Batterien zu den Sammelstellen bringen |
| Zertifizierung | CE |
| Herkunftsland | Deutschland (Testboy GmbH) |
| Anzahl mitgelieferter Batterien | Nicht angegeben (Batterien nicht im Lieferumfang) |
Häufig gestellte Fragen - 114 Testboy
Benutzerfragen zu 114 Testboy
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Messgeräte kostenlos im PDF-Format! Finden Sie Ihr Handbuch 114 - Testboy und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. 114 von der Marke Testboy.
BEDIENUNGSANLEITUNG 114 Testboy

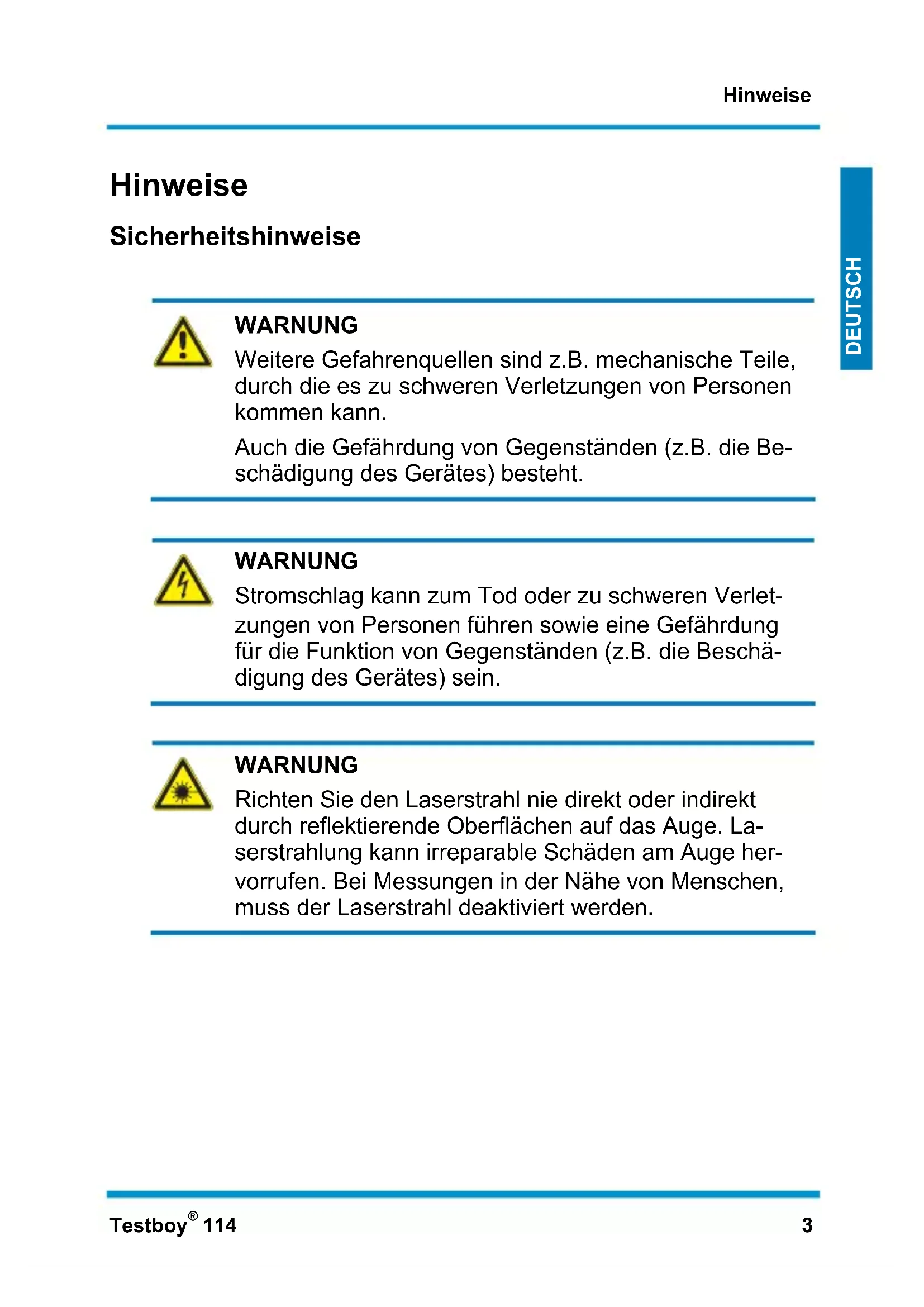

Weitere Gefahrenquellen sind z.B. mechanische Teile, durch die es zu schweren Verletzungen von Personen kommen kann.
Auch die Gefährdung von Gegenständen (z.B. die Beschädigung des Gerätes) besteht.
WARNUNG
Stromschlag kann zum Tod oder zu schweren Verletzungen von Personen führen sowie eine Gefährdung für die Funktion von Gegenständen (z.B. die Beschädigung des Gerätes) sein.
WARNUNG
Richten Sie den Laserstrahl nie direkt oder indirekt durch reflektierende Oberflächen auf das Auge. Laserstrahlung kann irreparable Schäden am Auge hervorrufen. Bei Messungen in der Nähe von Menschen, muss der Laserstrahl deaktiviert werden.
Allgemeine Sicherheitshinweise
WARNUNG
Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Gerätes nicht gestattet. Um einen sicheren Betrieb mit dem Gerät zu gewährleisten, müssen Sie die Sicherheitshinweise, Warnvermerke und das Kapitel "Bestimmungsgemäße Verwendung" unbedingt beachten.
WARNUNG
Beachten Sie vor dem Gebrauch des Gerätes bitte folgende Hinweise:
Vermeiden Sie einen Betrieb des Gerätes in der Nähe von elektrischen Schweißgeräten, Induktionsheizern und anderen elektromagnetischen Feldern.
Nach abrupten Temperaturwechseln muss das Gerät vor dem Gebrauch zur Stabilisierung ca. 30 Minuten an die neue Umgebungstemperatur angepasst werden um den IR-Sensor zu stabilisieren.
Setzen Sie das Gerät nicht längere Zeit hohen Temperaturen aus.
Vermeiden Sie staubige und feuchte Umgebungsbedingungen.
Messgeräte und Zubehör sind kein Spielzeug und gehören nicht in Kinderhände!
In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.
Bitte beachten Sie die fünf Sicherheitsregeln:
1 Freischalten
2 Gegen Wiedereinschalten sichern
3 Spannungsfreiheit feststellen (Spannungsfreiheit ist 2-polig festzustellen)
4 Erden und kurzschließen
5 Benachbarte unter Spannung stehende Teile abdecken
Bestimmungsgemäße Verwendung
Das Gerät ist nur für die in der Bedienungsanleitung beschriebenen Anwendungen bestimmt. Eine andere Verwendung ist unzulässig und kann zu Unfällen oder Zerstörung des Gerätes führen. Diese Anwendungen führen zu einem sofortigen Erlöischen jeglicher Garantie- und Gewährleistungsansprüche des Bedieners gegenüber dem Hersteller.
Um das Gerät vor Beschädigung zu schützen, entfernen Sie bitte bei längerem Nichtgebrauch des Gerätes die Batterien.
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachtung der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Garantieanspruch. Ein in einem Dreieck befindliches Ausrufezeichen weist auf Sicherheitshinweise in der Bedienungsanleitung hin. Lesen Sie vor Inbetriebnahme die Anleitung komplett durch. Dieses Gerät ist CE-geprüft und erfüllt somit die erforderlichen Richtlinien.
Rechte vorbehalten, die Spezifikationen ohne vorherige Ankündigung zu ändern © Testboy GmbH, Deutschland.
Haftungsausschluss
Bei Schäden, die durch Nichtbeachten der Anleitung verursacht werden, erlischt der Garantieanspruch! Für Folgeschäden, die daraus resultieren, übernehmen wir keine Haftung!
Testboy haftet nicht für Schäden, die aus
| dem Nichtbeachten der Anleitung,
von Testboy nicht freigegebenen Änderungen am Produkt oder
von Testboy nicht hergestellten oder nicht freigegebenen Er-satzteilen
Alkohol-, Drogen- oder Medikamenteneinfluss hervorgerufen werden
resultieren.
Richtigkeit der Bedienungsanleitung
Diese Bedienungsanleitung wurde mit großer Sorgfalt erstellt. Für die Richtigkeit und Vollständigkeit der Daten, Abbildungen und Zeichnungen wird keine Gewähr übernommen. Änderungen, Druckfehler und Irrtümer vorbehalten.
Entsorgung
Sehr geehrter Testboy-Kunde, mit dem Erwerb unseres Produktes haben Sie die Möglichkeit, das Gerät nach Ende seines Lebenszyklus an geeignete Sammelstellen für Elektroschrott zurückzugeben.
Die WEEE (2002/96/EC) regelt die Rücknahme und das Recycling von Elektroaltgeräten. Hersteller von Elektrogeräten sind ab dem 13.8.2005 dazu verpflichtet, Elektrogeräte, die nach diesem Datum verkauft werden, kostenfrei zurückzunehmen und zu recyceln. Elektrogeräte dürfen dann nicht mehr in die „normalen“ Abfallströme eingebracht werden. Elektrogeräte sind separat zu recyceln und zu entsorgen. Alle Geräte, die unter diese Richtlinie fallen, sind mit diesem Logo gekennzeichnet.
Entsorgung von gebrauchten Batterien
Sie als Endverbraucher sind gesetzlich (Batteriegesetz) zur Rückgabe aller gebrauchten Batterien und Akkus verpflichtet; eine Entsorgung über den Hausmüll ist untersagt!
Schadstoffhaltige Batterien/Akkus sind mit nebenstehenden Symbolen gekennzeichnet, die auf das Verbot der Entsorgung über den Hausmüll hinweisen.
Die Bezeichnungen für das ausschlaggebende Schwermetall sind: Cd = Cadmium, Hg = Quecksilber, Pb = Blei.
Ihre verbrauchten Batterien/Akkus können Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde oder überall dort abgeben, wo Batterien/Akkus verkauft werden!
5 Jahre Garantie
Testboy-Geräte unterliegen einer strengen Qualitätskontrolle. Sollten während der täglichen Praxis dennoch Fehler in der Funktion auftreten, gewähren wir eine Garantie von 5 Jahren (nur gültig mit Rechnung). Fabrikations- oder Materialfehler werden von uns kostenlos beseitigt sofern das Gerät ohne Fremdeinwirkung und ungeöffnet an uns zurückgesandt wird. Beschädigungen durch Sturz oder falsche Handhabung sind vom Garantieanspruch ausgeschlossen.
Bitte wenden Sie sich an:
Testboy GmbH Tel: 0049 (0)4441 / 89112-10
Elektrotechnische Spezialfabrik Fax: 0049 (0)4441 / 84536
Beim Alten Flugplatz 3
D-49377 Vechta www.testboy.de
Germany
info@testboy.de
Qualitätszertifikat
Alle innerhalb der Testboy GmbH durchgeführten, qualitätsrelevanten Tätigkeiten und Prozesse werden permanent durch ein Qualitätsmanagementsystem überwacht. Die Testboy GmbH bestätigt weiterhin, dass die während der Kalibrierung verwendeten Prüfeinrichtungen und Instrumente einer permanenten Prüfmittelüberwachung unterliegen.
Konformitätserklärung
Das Produkt erfüllt die Niederspannungsrichtlinien 2006/95/EG und die EMV-Richtlinien 2004/108/EG.
Bedienung
Vielen Dank, dass Sie sich für den Testboy ^® 114 entschieden haben.
Berührungslose Spannungsprüfung ab 12 V AC
Hochleistungs-LED-Taschenlampe
Vibrationsalarm bei Spannung
Berührungslose Spannungsprüfung
Der Testboy ^® 114 ist in der Lage, mit dem in der Spitze integrierten Schaltkreis spannungsführende Leitungen aufzuspüren.
Wird eine Wechselspannung > 110 Volt AC erkannt, leuchtet die weiße Kappe rot auf (siehe Bild Punkt 1a) und das Gerät vibriert. Um Spannungen unter 110 V AC aufspüren zu können, schalten Sie mittels Schalter die Taschenlampe ein (1b). Nun können Wechselspannungen ab 12 V AC aufgespürt werden.
Ein Stromfluss ist nicht erforderlich!
Überprüfen Sie den Spannungsprüfer vor dem Einsatz an einer bekannten Spannungsquelle (z.B. Steckdose) auf einwandfreie Funktion!
Wenn beim Verwenden dieser Funktion die Spitze nicht aufleuchtet, kann dennoch eine Spannung anliegen. Das Prüfgerät zeigt aktive Spannungen an, die ausreichend starke elektrische Felder von Stromquellen (Stromnetz) erzeugen. Ist die Feldstärke niedrig, zeigt das Gerät eine anliegende Spannung möglicherweise nicht an. Erkennt das Gerät eine vorhandene Spannung nicht, kann das unter anderem auf die nachfolgend aufgeführten Faktoren zurückzuführen sein:
• Abgeschirmte Drähte/Kabel
• Dicke und Art der Isolierung
- Abstand von der Spannungsquelle
- Vollisolierte Verbraucher, die eine effektive Erdung verhindern.
- Buchsen in Einbausteckdosen / Unterschiede in der Steckdosenausführung
- Zustand des Geräts und der Batterien
Vorsicht bei Spannungen über 30 V, es besteht die Gefahr eines elektrischen Schlags.
NUR FÜR DEN EINSATZ DURCH FACHKUNDIGES PERSONAL VORGESEHEN
Jeder, der dieses Messinstrument verwendet, sollte entsprechend ausgebildet und mit den besonderen, in einem industriellen Umfeld auftretenden Gefahren bei der Spannungsmessung, den notwendigen Sicherheitsvorkehrungen und den Verfahren zur Überprüfung der ordnungsgemäßen Funktion des Geräts vor und nach jedem Gebrauch vertraut sein.
Die berührungslose Spannungsprüfung ist nicht geeignet, um festzustellen, ob eine Leitung unter Spannung steht oder nicht.
Definition der Messkategorien:
Messkategorie II: Messungen an Stromkreisen, die elektrisch über Stecker direkt mit dem Niederspannungsnetz verbunden sind. Typischer Kurzschlussstrom < 10kA
Messkategorie III: Messungen innerhalb der Gebäudeinstallation (stationäre Verbraucher mit nicht steckbarem Anschluss, Verteileranschluss, fest eingebaute Geräte im Verteiler). Typischer Kurzschlussstrom < 50kA
Messkategorie IV: Messungen an der Quelle der Niederspannunginstallation (Zähler, Hauptanschluss, primärer Überstromschutz). Typischer Kurzschlussstrom >> 50 kA
Testen Sie das Gerät sowohl vor als auch nach Gebrauch an einer bekannten, im Nennbereich des Geräts liegenden Spannungsquelle, um die ordnungsgemäße Funktion des Geräts zu gewährleisten.
Lesen Sie vor Gebrauch diese Anleitung. Wenn das Gerät nicht den Herstellerangaben entsprechend eingesetzt wird, kann der durch das Gerät bereitgestellte Schutz beeinträchtigt werden.
Bei einer Kombination aus Messsonde und Zubehör ist die niedrigere der beiden Messkategorien von Messsonde und Zubehör zu verwenden.
Wenn vom Hersteller oder seinem Vertreter nicht ausdrücklich gestattet, dürfen Teile des Geräts und seines Zubehörs nicht verändert und ersetzt werden.
Verwenden Sie zum Reinigen des Geräts ein trockenes Tuch.
Taschenlampe
Schalten Sie die integrierte Taschenlampe mittels Schalter ein (siehe Bild Punkt 1b). Mit der Hochleistungs-LED ist eine Leuchtdauer von bis zu 60 Stunden (pro Batteriesatz) erreichbar! Die Lebensdauer der LED beträgt über 100.000 Stunden.
Batteriewechsel
Nehmen Sie einen Schraubendreher und hebeln Sie das Batteriefach an der Einkerbung auf (siehe Bild Punkt 2). Achten Sie beim Einsetzen der neuen Batterien auf die Polarität!
Batterien gehören nicht in den Hausmüll. Auch in Ihrer Nähe befindet sich eine Sammelstelle!
Technische Daten
| Spannungsbereich 12 – 1000 V AC | ||
| Stromversorgung 2 x 1,5 V Typ AAA Micro | ||
| Schutzart | IP | 40 |
| Überspannungskategorie CAT III 1000 V | ||
| Prüfnorm | IEC/EN(DIN VDE 0411) | 61010-1 |
