Type de produit	Détecteur de tension sans contact
Marque	Testboy
Modèle	114
Plage de tension	12 - 1 000 V CA
Tension minimale détectable	12 V CA (avec lampe de poche activée)
Alarme de tension	LED rouge et vibration
Lampe de poche intégrée	LED haute puissance, autonomie jusqu'à 60 heures
Alimentation	2 piles AAA 1,5 V
Indice de protection	IP40
Catégorie de surtension	CAT III 1000 V
Norme de sécurité	CEI/EN 61010-1 (DIN VDE 0411)
Garantie	5 ans (sur présentation de facture)
Utilisation prévue	Par des spécialistes, en intérieur
Nettoyage	Chiffon sec
Recyclage	Conforme DEEE ; piles usagées à rapporter aux points de collecte
Certification	CE
Pays d'origine	Allemagne (Testboy GmbH)
Nombre de piles fournies	Non spécifié (piles non fournies)

FOIRE AUX QUESTIONS - 114 Testboy

Comment détecter une tension inférieure à 110 V ?

Allumez la lampe de poche à l'aide de l'interrupteur. L'appareil peut alors détecter des tensions alternatives dès 12 V CA.

Que faire si la lampe ne s'allume pas en présence de tension ?

Vérifiez d'abord l'appareil sur une source de tension connue (ex. prise). Si la lampe ne s'allume pas, la tension peut être masquée par des câbles blindés, une isolation épaisse, ou une distance trop grande. Assurez-vous que les piles sont en bon état.

Quelles sont les cinq règles de sécurité à respecter ?

1. Déconnexion ; 2. Protection contre la remise sous tension ; 3. Vérifier l'absence de tension sur 2 pôles ; 4. Mise à la terre et mise en court-circuit ; 5. Couvrir les pièces voisines sous tension.

Comment remplacer les piles du Testboy 114 ?

À l'aide d'un tournevis, soulevez le compartiment des piles par l'encoche. Insérez deux piles AAA 1,5 V en respectant la polarité.

Quelle est la garantie de l'appareil ?

Testboy offre une garantie de 5 ans sur présentation de la facture. Les dommages dus aux chutes ou erreurs de manipulation sont exclus.

Puis-je utiliser l'appareil sur des câbles blindés ou écrantés ?

La détection peut être perturbée par des câbles blindés/écrantés. Dans ce cas, l'appareil pourrait ne pas indiquer une tension présente. Il est recommandé de vérifier avec une autre méthode.

Comment éliminer l'appareil en fin de vie ?

Conformément à la directive DEEE, ne jetez pas l'appareil aux ordures ménagères. Rapportez-le à un point de collecte pour déchets électroniques. Les piles usagées doivent être déposées dans un point de collecte prévu à cet effet.

Quelle catégorie de mesure (CAT) correspond au Testboy 114 ?

L'appareil est certifié CAT III 1000 V, ce qui permet des mesures sur des installations de bâtiment avec un courant de court-circuit typique < 50 kA.

Puis-je tester la tension sur une prise de courant ?

Oui, mais avant utilisation, vérifiez toujours l'appareil sur une source de tension connue (ex. prise de courant) pour garantir son bon fonctionnement. Le contrôle de tension sans contact ne convient pas pour déterminer si une ligne est hors tension.

Où puis-je contacter le fabricant en cas de problème ?

Contactez Testboy GmbH au +49 (0)4441 / 89112-10 ou via leur site web. Pour toute réclamation sous garantie, renvoyez l'appareil non ouvert et sans intervention de tiers avec la facture.

MODE D'EMPLOI 114 Testboy

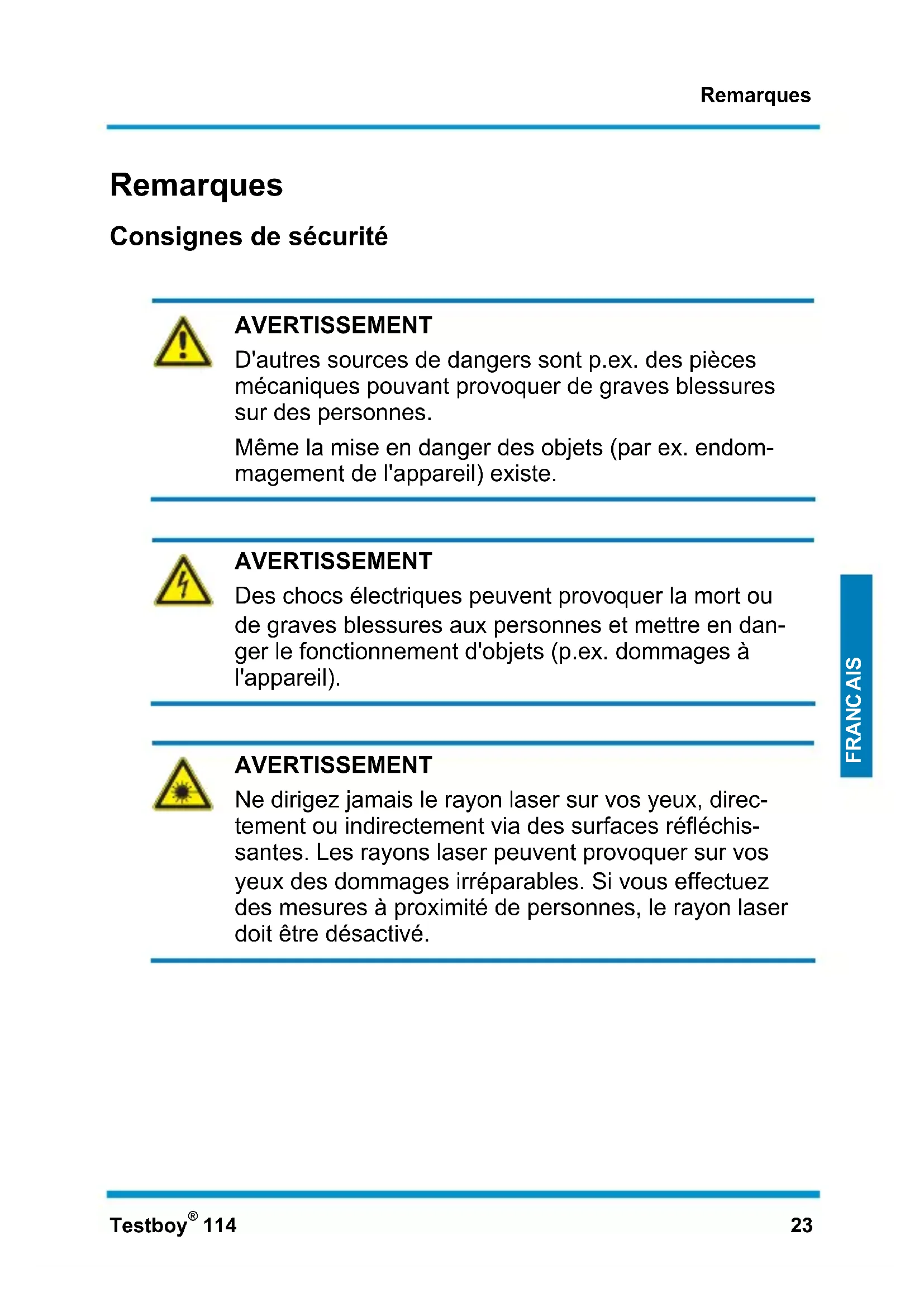

Avertissement

D'autres sources de dangers sont p. ex. des pièces mécaniques pouvant provoquer de graves blessures sur des personnes.

Même la mise en danger des objets (par ex. endommagement de l'appareil) existe.

Avertissement

Des chocs électriques peuvent provoquer la mort ou de graves blessures aux personnes et mettre en danger le fonctionnement d'objets (p. ex. dommages à l'appareil).

Avertissement

Ne dirigez jamais le rayon laser sur vos yeux, directement ou indirectement via des surfaces réfléchissantes. Les rayons laser peuvent provoquer des dommages irréparables à vos yeux. Si vous effectuez des mesures à proximité de personnes, le rayon laser doit être désactivé.

Avertissement

Pour des raisons de sécurité et d'homologation (CE), il est interdit de modifier l'appareil de votre propre chef. Afin d'assurer un fonctionnement sûr de l'appareil, respecter absolument les consignes de sécurité, les avertissements ainsi que le chapitre « Utilisation conforme ».

Avertissement

Avant d'utiliser l'appareil, veuillez observer les remarques suivantes :

Évitez d'utiliser l'appareil à proximité d'appareils de soudage électriques, de dispositifs de chauffage à induction et autres champs électromagnétiques. Après des changements de température subites, l'appareil doit être adapté à la nouvelle température ambiante pendant env. 30 minutes avant utilisation, pour stabiliser le capteur IR. N'exposez pas l'appareil à de hautes températures pendant un temps prolongé. Évitez les environnements poussiéreux et humides. Les appareils de mesure et les accessoires ne sont pas des jouets. Écartez-les des enfants ! Dans les établissements professionnels, respectez les consignes de prévention des accidents émises par l'association des caisses d'assurance mutuelle de l'industrie pour les installations et équipements électriques.

Veuillez respecter les cinq règles de sécurité :

1. Déconnexion 2. Protection contre la remise sous tension 3. Vérifier l'absence de tension (l'absence de tension doit être constatée sur 2 pôles) 4. Mise à la terre et mise en court-circuit 5. Couvrir les pièces voisines sous tension

Utilisation conforme

L'appareil n'est destiné qu'aux applications décrites dans la notice d'utilisation. Toute autre utilisation est interdite et peut provoquer des accidents ou la destruction de l'appareil. De telles applications annulent immédiatement toute garantie ou recours de l'utilisateur envers le fabricant.

Pour protéger l'appareil contre les dommages, enlevez les piles de l'appareil si vous ne l'utilisez pas pendant une durée prolongée.

En cas de dommages matériels ou corporels provoqués par une manipulation non conforme ou le non-respect des consignes de sécurité, nous n'assumons aucune responsabilité. Dans de tels cas, tout recours en garantie est exclu. Un point d'exclamation dans un triangle renvoie à des consignes de sécurité se trouvant dans le mode d'emploi. Avant la mise en service, lisez les instructions complètement. Cet appareil a été contrôlé CE et est donc conforme aux directives exigées.

Nous nous réservons le droit de changer les spécifications sans avis préalable © Testboy GmbH, Allemagne.

Exclusion de responsabilité

En cas de dommages causés par le non-respect du mode d'emploi, tout recours en garantie est annulé ! Nous n'assumons aucune garantie pour les conséquences qui en résultent !

Testboy n'assume aucune responsabilité pour les dommages résultant :

du non-respect du mode d'emploi, de modifications du produit non autorisées par Testboy ou de pièces de rechange non fabriquées ou non autorisées par Testboy, de l'influence de l'alcool, de drogues ou de médicaments.

Pertinence du mode d'emploi

Les présentes instructions d'utilisation ont été élaborées avec grand soin. Nous ne garantissons pas que les données, figures et dessins soient corrects ni complets. Sous réserve de modifications, d'erreurs d'impression, d'erreurs et omissions.

Mise au rebut

Cher client Testboy, en achetant notre produit, vous avez la possibilité de rendre l'appareil à des points de collecte pour déchets électroniques au terme de son cycle de vie.

La DEEE (2002/96/CE) réglemente le retour et le recyclage des déchets électriques et électroniques. Depuis le 13/8/2005, les fabricants d'appareils électriques et électroniques sont tenus de reprendre gratuitement les appareils électriques achetés après cette date et de les recycler. Depuis cette date, les appareils électriques ne doivent plus être mis aux déchets « ordinaires ». Les appareils électriques doivent être recyclés et éliminés séparément. Tous les appareils auxquels s'applique cette directive portent ce logo.

Mise au rebut de piles usagées

En tant que consommateur final, vous êtes tenu par la loi (loi sur les piles) de rendre toutes vos piles et accumulateurs ; la mise aux déchets ménagers est interdite !

Les piles/accumulateurs comportant des substances polluantes sont repérés par les symboles ci-contre, indiquant l'interdiction de mise aux déchets ménagers.

Les désignations du métal lourd déterminant sont les suivantes :

Cd = cadmium, Hg = mercure, Pb = plomb.

Vous pouvez rendre vos piles/accumulateurs usagés gratuitement à tous les points de collecte de votre commune ou aux points de vente de piles/accumulateurs !

Garantie de 5 ans

Les appareils Testboy sont soumis à un contrôle de qualité strict. Si toutefois des défauts de fonctionnement devaient survenir lors de l'utilisation quotidienne, nous accordons une garantie de 5 ans (uniquement valable sur présentation de la facture). Nous éliminons gratuitement tout défaut de fabrication et de matériau si vous nous renvoyez l'appareil non ouvert et sans que ce dernier n'ait subi d'intervention par une tierce partie. Les dommages dus aux chutes ou aux erreurs de manipulation sont exclus de la garantie.

Veuillez contacter :

Testboy GmbH Tel: [phone]

Certificat de qualité

Toutes les activités et procédures qualitatives effectuées au sein de la société Testboy GmbH sont contrôlées en permanence par un système de gestion de la qualité. Testboy GmbH garantit en outre que les outils et instruments de contrôle utilisés lors de l'étalonnage sont soumis à un contrôle permanent.

Déclaration de conformité

Ce produit est conforme aux directives basse tension 2006/95/CE et aux directives de CEM 2004/108/CE.

Utilisation

Nous vous remercions vivement d'avoir acheté le Testboy ^® 114.

Contrôle de tension sans contact, dès 12 V CA. Lampe de poche LED forte puissance | Alarme par vibration en cas de tension

Contrôle de tension sans contact

Grâce au circuit électrique intégré dans sa pointe de test, le Testboy ® 114 est capable de détecter tout conducteur sous tension.

Si une tension alternative supérieure à 110 Volt est détectée, le capuchon blanc s'allume en rouge (voir repère 1a sur la figure) et l'appareil vibre. Pour pouvoir détecter les tensions inférieures à 110 V CA, allumez la lampe de poche à l'aide de l'interrupteur (1b). Vous pouvez maintenant détecter les tensions alternatives dès 12 V CA.

Aucun passage de courant n'est nécessaire !

1b -2 1a

Avant utilisation, vérifier le fonctionnement impeccable du contrôleur de tension sur une source de tension connue (par ex. prise de courant) !

Si lors de l'utilisation de cette fonction, la lampe ne s'allume pas, il est possible qu'une tension soit quand même présente. L'appareil de contrôle indique des tensions actives, générant depuis des sources de courant (réseau électrique) des champs électriques suffisamment forts. Si l'intensité du champ est basse, l'appareil peut ne pas indiquer une tension qui lui serait appliquée. Si l'appareil ne reconnaît pas une tension présente, l'origine peut se trouver dans les facteurs cités ci-dessous :

• fils/câbles blindés/écrantés
• épaisseur et nature de l'isolant
• distance par rapport à la source de tension
• consommateurs totalement isolés, empêchant une mise à la masse efficace.
• prise dans des prises femelles intégrées / différences dans les modèles des prises
• état de l'appareil et des piles

Attention en cas de tensions supérieures à 30 V, risque de choc électrique !

Prévu uniquement pour utilisation par des spécialistes

Chaque personne utilisant cet instrument de mesure devrait être formée en conséquence et être familiarisée avec les risques particuliers survenant dans un environnement industriel lors de la mesure de tension, ainsi qu'avec les dispositions de sécurité et les procédures de vérification du fonctionnement correct de l'appareil, avant et après chaque utilisation.

Le contrôle de tension sans contact ne convient pas pour déterminer si une ligne est sous tension ou ne l'est pas.

Définition des catégories de mesure :

Catégorie de mesure II : il s'agit des mesures sur les circuits électriques reliés directement au réseau basse tension par connecteur. Courant de court-circuit typique < 10 kA

Catégorie de mesure III : mesures au sein des installations de bâtiment (consommateurs à demeure, raccordés sans connecteur, raccordement divisionnaire, équipements intégrés en fixe au tableau de distribution). Courant de court-circuit typique < 50 kA

Catégorie de mesure IV : mesures sur la source de l'installation basse tension (compteurs, raccordement principal, protection primaire contre les surintensités). Courant de court-circuit typique > 50 kA

Tester l'appareil aussi bien avant qu'après utilisation, sur une source de tension connue située dans l'étendue nominale de l'appareil afin de garantir le fonctionnement correct de celui-ci.

Lire la présente notice avant utilisation. Si l'appareil n'est pas utilisé conformément aux indications du constructeur, la protection mise à disposition par l'appareil peut être entravée.

En cas d'association entre sonde de mesure et accessoires, il faut utiliser la plus faible des deux catégories de mesure entre sonde et accessoire.

Sauf autorisation expresse du constructeur ou de son représentant, il est interdit de modifier ou de remplacer des pièces de l'appareil et de ses accessoires.

Pour nettoyer l'appareil, utiliser un chiffon sec.

Lampe de poche

À l'aide de l'interrupteur, allumez la lampe de poche intégrée (voir repère 1b sur la figure). La LED de forte puissance permet d'obtenir une durée d'éclairage allant jusqu'à 60 heures (par jeu de piles) ! La durée de vie de la LED dépasse les 100 000 heures.

Remplacement des piles

À l'aide d'un tournevis, soulevez le compartiment des piles par l'encoche (voir repère 2 sur la figure). Lors de la mise en place des piles neuves, veiller à respecter la polarité !

Ne pas mettre les piles dans les déchets ménagers. Des points de collecte existent, même près de chez vous !

Caractéristiques techniques

Plage de tension 12 - 1 000 V CA

Alimentation électrique 2 piles type 1,5 V AAA micro

Indice de protection IP 40

Catégorie de surtension CAT III 1 000 V

Norme de contrôle CEI/EN 61010-1

(DIN VDE 0411)
